Van cầu | Globe valve | DN50-DN300 | Nhập khẩu chính hãng | Giá tốt nhất

Van cầu, valve cầu hơi hay Globe valve là một trong những loại van được sử dụng phổ biến trong các hệ thống có áp lực và nhiệt độ, bởi cấu tạo và nguyên lý hoạt động của van là làm kín bằng đĩa và ghế van theo phương pháp làm kín dạng hình nêm.

✅ Hàng hóa⭐ Đa dạng mẫu mã
✅ Giá tốt⭐ Rẻ số #1
✅ Giấy tờ⭐ Đầy đủ CO-CQ
✅ Bảo hành dài hạn⭐ 12 tháng
✅ Giao hàng⭐ Toàn quốc

1. Van cầu chính hãng giá rẻ? Mua ngay tại Vimi Tech JSC!

Tự hào là đơn vị cung cấp van cầu trong nhiều năm, chúng tôi đang là đối tác cung cấp globe valve của nhiều nhãn hiệu van công nghiệp khác nhau trên thế giới

kho van cầu lớn nhất Việt Nam

Các nhãn hiệu valve cầu lớn được chúng tôi phân phối trên toàn quốc, với chi phí vận chuyển tối ưu, thời gian phân phối ngắn. Nhiều nhãn hiệu globle valve nổi tiếng của các quốc gia công nghiệp như Nhật Bản, Hàn Quốc, Đài Loan,… Các dòng valve cầu nhập khẩu từ các nước châu Âu như Ba Lan, Đức, Tây Ban Nha,… Cam kết đem tới cho quý khách hàng các sản phẩm van cầu chính hãng được đảm bảo tuyệt đối về chất lượng.

Vimi Tech JSC cấp hàng toàn quốc

Chúng tôi cung cấp nhiều kích cỡ van cầu khác nhau với đa dạng kiểu kết nối, phù hợp với khả năng chịu áp của nhiều hệ thống đường ống khác nhau

Van cầu do Vimi cung cấp được làm từ nhiều vật liệu khác nhau, phổ biến là các vật liệu inox, gang, đồng và thép. Phù hợp với nhiều dải nhiệt độ và áp suất khác nhau của từng hệ thống ống

van cầu thép WCB

Ngoài  ra, với việc được các nhãn hàng tin tưởng phân phối trực tiếp các sản phẩm van cầu chính hãng, Vimi tự tin đem đến cho quý khách các lựa chọn van cầu giá rẻ, cạnh tranh với các mức giá tốt nhất trên thị trường.

Cần mua van cầu giá rẻ, giá tốt, hãy đến ngay Vimi!

2. Các thương hiệu van cầu mà Vimi đang trực tiếp phân phối

Hiện nay có rất nhiều hãng sản xuất van trên thế giới, đã phân phối sản phẩm của họ tại thị trường Việt Nam. Chúng tôi vinh dự khi là một trong những đơn vị hàng đầu hiện nay nhập khẩu và phân phối trực tiếp sản phẩm valve cầu từ các thương hiệu quốc tế tiêu biểu như:

Toyo Globe valve WONIL Globe valve
KITZ Globe valve ARITA Globe valve
TOMOE Globe valve ARV Globe valve

2.1 Van cầu Zetkama

Là một trong những thương hiệu valve nổi tiếng và lâu đời bậc nhất tại Balan, phát triển từ những năm 1946, hiện nay nhãn hiệu valve đã có mặt tại nhiều quốc gia trên thế giới

>>> Van cầu Zetkama

van cầu thép

van cầu thép khí nén

3. Van cầu tại Vimi có đa dạng kết nối đường ống

Với nhiều năm cung cấp valve công nghiệp, chúng tôi hiện cung cấp nhiều chủng loại Globle Valve khác nhau, phục vụ đúng mục đích của khách hàng, giúp cho ngân sách của khách hàng là ít nhất trong khi mang lại hiệu quả tối ưu.

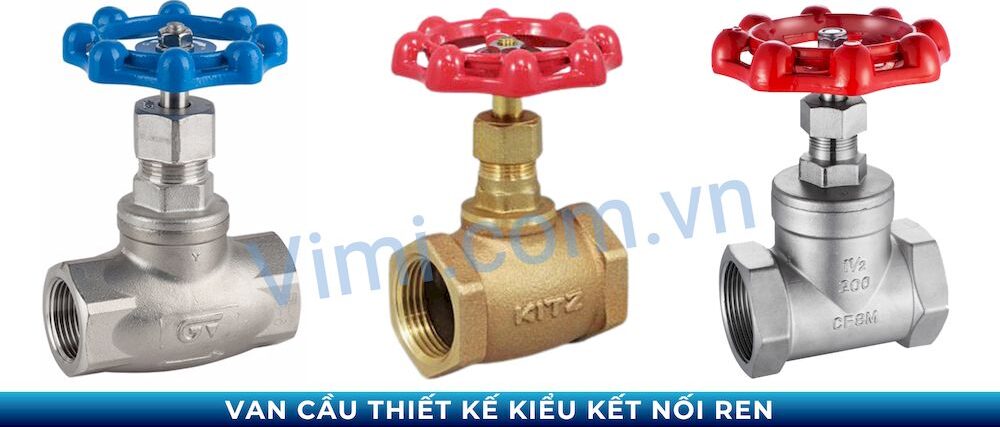

3.1 Van cầu nối ren

Valve cầu lắp ren có đa dạng kích thước từ DN15 – DN50.  Cách kết nối lắp ren phù hợp với những đường ống lắp đặt vừa và nhỏ của hộ gia đình hay các hệ thống công nghiệp. Dạng lắp ren giúp tiết kiệm thời gian và đơn giản hoá công đoạn lắp đặt và bảo dưỡng sản phẩm.

Ngoài ra globe valve còn có dạng kết nối ren trong ( Female thread globe valve), khá thông dụng với các dòng stainless steel globe valve , Bronze globe valve. Kiểu kết nối này thì van ren trong sẽ lắp với ống sẽ là ren ngoài ( male thread ), chỉ dùng với các loại ống có đường kính dưới 150mm.

Van cầu nối ren

3.2 Van cầu nối bích

Loại van cầu sử dụng kết nối bích thường được sử dụng cho các hệ thống đường ống có kích thước lớn, yêu cầu cao hơn về khả năng kết nối cũng như độ kín khít của hệ thống.

van cầu thép tay quay

Kết nối mặt bích có nhiều loại tiêu chuẩn khác nhau, phổ biến nhất hiện nay đó là tiêu chuẩn JIS của Nhật Bản và tiêu chuẩn BS của Anh.

van cầu mặt bích đa dạng mẫu mã

Mặt bích là cách kết nối với hệ thống của những dòng globe valve kích thước lớn từ DN50 trở lên. Kiểu kết nối này mang lại sự chắc chắn, độ kín lưu chất đạt mức 100%. Khả năng chịu được áp lực tốt trong quá trình vận hành lâu dài. Hiên nay kiểu kết nối mặt bích có các tiêu chuẩn khác nhau như JIS, BS, ANSI.

Để đảm bảo độ kín người ta dùng gioăng cao su giữa 2 mặt bích, gioăng được sử dụng có thể là cao su như EPDM, PTFE, Teflon hoặc kim loại như inox.. Việc lựa chọn gioăng sẽ phụ thuộc vào áp lực, nhiệt độ của dòng lưu chất và điều kiện làm việc của van.

3.3 Globe valve kết nối hàn socket ( Socket weld globe valve )

Với loại này, đầu ống trơn sẽ được luồn vào đầu socket của van, sau đó được hàn bằng đường hàn mặt ngoài của ống. Kết nối này chỉ được sử dụng cho các van thép, dùng cho các ống có đường kính DN50 trở xuống. Kết nối hàn socket đảm bảo được độ bền cơ học rất tốt, kèm với đó là độ kín lưu chất hoàn toàn.

van cầu thép hàn

Áp dụng chủ yếu cho hệ thống nhiệt độ và áp suất cao tiêu biểu như khai thác, lọc hóa dầu khí, hóa chất hay hệ thống lò hơi nhiệt độ nóng chảy cao. Bên cạnh đó kết nối hàn chỉ được sử dụng tại các vị trí rất ít khi tháo rời hoặc thay thế, bảo dưỡng.

4. Vimi phân phối đa dạng mẫu mã van cầu

Globle Valve được làm từ nhiều vật liệu khác nhau, tương ứng với các nhiệt độ và áp suất khác nhau của hệ thống. Phổ biến nhất vẫn là các loại valve cầu gang, thép, inox và đồng.

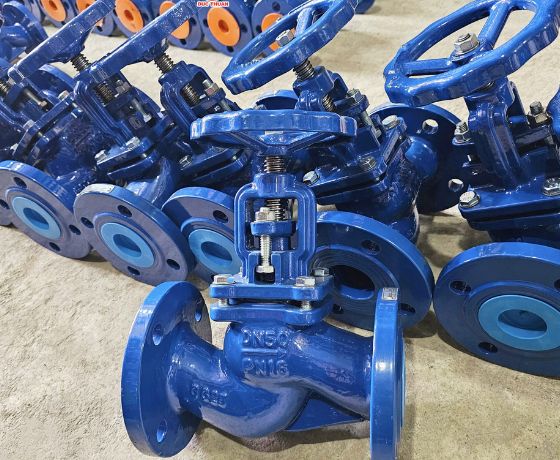

4.1 Van cầu gang

Van cầu gang là loại valve cầu có giá thành rẻ hơn các dòng vật liệu kim loại khác, van có khả năng chịu mài mòn tốt và đáp ứng được đa dạng hệ thống. Thường dòng van này dùng cho các hệ thống nước cấp, nước thải hoặc các hệ thống dẫn dầu và khí.

Van cầu gang

Van cầu gang có khả năng hấp thụ tiếng ồn tốt, chịu được mài mòn, phù hợp với nhiều hệ thống có nhiệt độ cao bởi khả năng cách nhiệt của gang tốt hơn so với thép và inox

4.2 Van cầu thép

Van cầu thép là dòng sản phẩm chuyên biệt, dùng nhiều cho các hệ thống có áp lực và nhiệt độ cao bởi thép có đặc tính là độ bền rất tốt. Tuy nhiên thì dòng sản phẩm này thường không sẵn hàng nhiều trên thị trường, bởi không có nhiều các đơn vị sản xuất loại valve cầu này.

Van cầu thép

Điểm đặc biệt của van cầu thép là khả năng chịu được áp suất lớn, độ bền dẻo cao và chống va đập cũng như chịu mài mòn tốt

van cầu thép WCB nhiều kích cỡ

Đặc biệt với thép A105 cho khả năng chịu áp lực và chịu nhiệt rất cao, phù hợp với nhiều hệ thống như hệ thống dẫn nhựa đường nóng, dẫn dầu nóng,..

van cầu thép mặt bích

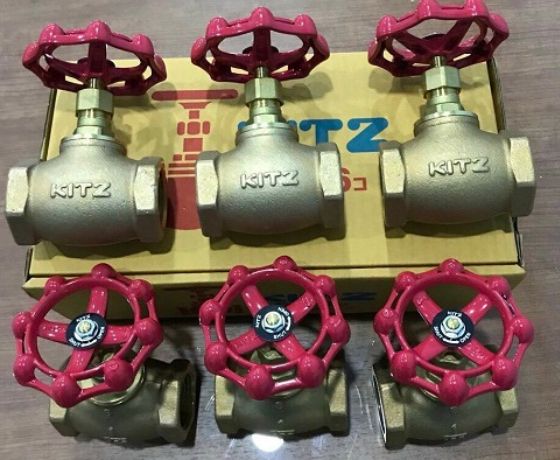

4.3 Bronze globe valve

Van cầu sản xuất từ vật liệu đồng thường phù hợp với các dòng van kích thước nhỏ, nên thường được thiết kế dạng kết nối ren. Loại van này dùng nhiều cho các hệ thống cấp nước, hệ thống nước sạch, bởi loại vật liệu này có khả năng chống ăn mòn, chống oxy hoá khá tốt.

Van cầu đồng

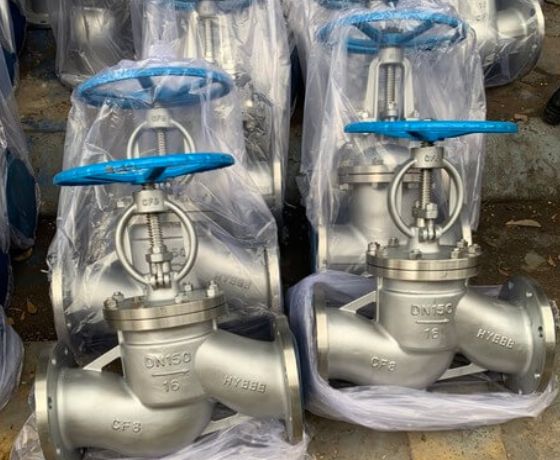

4.4 Van cầu inox

Dòng van cầu inox có giá thành tương đối cao so với các loại van khác, van có khả năng chống bám bẩn bề mặt, chống ăn mòn, chống oxy hoá, hoạt động tốt trong các môi trường làm việc khắc nghiệt.

Van cầu inox

Van cầu inox với độ cứng cao, chịu áp tốt, đặc biệt là khả năng chống hóa chất, chống ăn mòn tốt giúp cho van phù hợp với nhiều hệ thống dẫn nước, dẫn hơi nóng có chứa thành phần hóa chất

5. Tổng hợp các loại van cầu theo vật liệu và đặc điểm vật liệu cho globe valve

Chúng tôi thống kê các thông số cơ bản của globe valve theo vật liệu để tiện quý độc giả tiện theo dõi

5.1 Thông số kỹ thuật van cầu theo vật liệu

Van cầu gang

Thông số kỹ thuật

  • Vật liệu: gang dẻo, gang cầu, gang xám sơn phủ epoxy
  • Kích cỡ: DN50-DN300
  • Kết nối: mặt bích
  • Gioăng làm kín: PTFE, NBR
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~220 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, hóa chất, nước nóng, dầu khí

Van cầu đồng

Thông số kỹ thuật

  • Vật liệu: đồng đúc, đồng đỏ, đồng mạ crome
  • Kích cỡ: DN15-DN100
  • Kết nối: mặt bích, nối ren
  • Gioăng làm kín: PTFE, NBR, Viton…
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~120 độ C
  • Áp suất làm việc max: PN10, PN16,…
  • Dạng thiết kế: bầu
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng,

Van cầu inox

Cấu tạo van cầu

Thông số kỹ thuật

  • Vật liệu: inox 316, 304, CF8M
  • Kích cỡ: DN15-DN100
  • Kết nối: mặt bích, nối ren
  • Gioăng làm kín: PTFE, NBR, …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: -200~800 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng,

Van cầu thép

Thông số kỹ thuật

  • Vật liệu:thép WCB sơn epoxy
  • Kích cỡ: DN15-DN100
  • Kết nối: mặt bích, nối ren
  • Gioăng làm kín: PTFE, NBR, …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~450 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng,

5.2 Bảng thông số của từng vật liệu

Tùy theo từng loại vật liệu mà chúng có, phạm vi áp suất và nhiệt độ làm việc khác nhau. Đây là yếu tố cơ bản để lựa chọn loại van phù hợp với nhiệt độ môi trường làm việc, cũng như nhiệt độ và áp suất của dòng lưu chất chảy trong van.

Phạm vi nhiệt độ và áp suất của vật liệu thân van cầu

Mỗi loại vật liêu có đặc tính riêng của nó, vì vậy trong giai đoạn thiết kế hệ thống các chuyên gia sẽ dựa trên các đặc tính vật liệu, để lựa chọn loại van sao cho phù hợp với hệ thống. Không chỉ dựa vào áp lực hệ thống, người ta còn phải dựa vào lưu lượng, cũng như đặc tính của lưu chất để lựa chọn.

Đặc tính vật liệu thân van cầu

6. Van cầu tại Vimi có nhiều dạng cấu tạo

Chúng tôi phân phối hầu hết các loại van cầu theo từng kiểu kết nối và cấu tạo khác nhau phù hợp với yêu cầu kỹ thuật của từng hệ thống và đặc điểm kỹ thuật

6.1 Van cầu chữ ngã mặt bích

Van cầu chữ ngã hay còn được gọi là valve cầu yên ngựa. Là kiểu dáng van được thiết kế uốn lượn theo hình dáng dấu ngã “ ~ ” hoặc hình dáng yên ngựa. Van được ứng dụng trong nhiều hệ thống liên quan đến hơi nóng, hóa chất ăn mòn hay khai thác dầu khí nhiệt độ cao.

van cầu chữ ngã mặt bích

6.2 Van cầu mặt bích dạng bầu

Tên gọi bắt nguồn từ kiểu dáng thiết kế theo dạng bầu dục. Với kiểu dáng này mang lại cho van khả năng chịu được lực tác động tối đa cho hệ thống vận hành. Và đảm bảo độ chắc chắn cho van.

Van được ứng dụng trong:

  • Các hệ thống cấp nước sạch, xử lý nước thải.
  • Ứng dụng trong các hệ thống hơi nóng, lò hơi, hệ thống sưởi

van cầu thép tay quay

6.3 Van cầu mặt bích chữ Y

Valve cầu mặt bích chữ Y hay còn được biết đến tên gọi khác là van y xiên. Là kiểu dáng thiết kế thân van và trục van tạo thành góc nghiêng 45 độ với hướng dòng chảy thay vì vuông góc thông thường. Với dạng thiết kế này sẽ giúp giảm thiểu tối đa ảnh hưởng đến áp suất và lưu lượng dòng chảy.

van cầu chữ Y ( van y xiên)

6.4 Van cầu mặt bích dạng góc

Dạng van cầu này có thiết kế đầu vào và đầu ra tạo thành một góc vuông 90°. Kiểu thiết kế này được lắp đặt tại những vị trí vuông góc của đường ống, hỗ trợ cản bớt áp lực của dòng chảy. Bên cạnh đó tối ưu chi phí, giảm bớt chi phí so với việc sử dụng các loại cút và khớp nối ống

van cầu góc

Tuy nhiên valve cầu mặt bích dạng góc không thông dụng tại Việt Nam và ít khi được sử dụng. Khách hàng có nhu cầu đặt mua tại Vimi sẽ mất khoảng 3-4 ngày đặt hàng.

7. Van cầu tại Vimi có đa dạng phương thức vận hành

Cũng giống như nhiều chủng loại van khác, van cầu được vận hành bằng nhiều phương pháp khác nhau cả bằng tay (cơ học) và tự động

7.1 Van cầu điều khiển bằng tay ( Operation manual globe valves )

Valve cầu vận hành bằng tay thông thường chỉ có dạng tay quay. Dựa trên lực tác động của người vận hành lên trục van sẽ chuyển đổi momen xoắn thành chuyển động tịnh tiến của đĩa van, nâng lên hạ xuống.

Với dạng vận hành tay quay, yêu cầu phải có không gian, diện tích vừa đủ cho thao tác vận hành. Bên cạnh đó vận hành bằng tay sẽ đòi hỏi sức khỏe của người sử dụng.

Đối với các hệ thống công nghiệp yêu cầu tốc độ đóng mở lưu chất nhanh hơn, sự chính xác trong điều tiết phải tuyệt đối chính xác. Vậy thì các dòng valve cầu điều khiển điện hoặc khí nén sẽ là sự lựa chọn hàng đầu.

van cầu thép mặt bích

7.2 Van cầu điều khiển điện ( Electric control globe valves )

Van cầu điều khiển điện là sự kết hợp của phần globe valve cơ học cùng bộ điều khiển điện, hoạt động trong các mức điện áp 220V, 240V, 380V… Phần van cơ học được thiết kế theo tiêu chuẩn quốc tế, vì vậy khách hàng có thể lựa chọn lắp lẫn với các bộ điều khiển điện tự động từ các thương hiệu tiêu biểu như Kosaplus, Haiitma, Roundstar

Hiện nay bộ điều khiển điện có tốc độ đóng mở tương đối nhanh ( 8~20s), 2 chế độ vận hành: đóng mở ON/OFF; đóng mở tuyến tính tùy vào nhu cầu vận hành của hệ thống. Bộ điều khiển điện sẽ biến đổi truyền động xoay tạo thành chuyển động tịnh tiến lên xuống của đĩa van.

Valve cầu điều khiển điện được ứng dụng trong các hệ thống yêu cầu đóng mở nhanh, các vị trí diện tích hẹp, môi trường công nghiệp độc hại, không tốt cho sức khỏe của con người.

Hiện nay tại Vimi phân phối ra thị trường các bộ valve cầu điều khiển điện nguyên chiếc hoặc khách hàng cũng có thể lựa chọn cá dòng valve cầu và bộ điều khiển điện phù hợp với chi phí và yêu cầu vận hành.

van cầu thép điều khiển điện

7.3 Van cầu điều khiển khí nén ( Pneumatic control globe valve )

Van cầu khí nén là sự kết hợp giữa valve cầu với bộ điều khiển khí nén, dòng van này có độ an toàn tuyệt đối( mức áp suất khí nén sử dụng chỉ từ 3-8bar). Tốc độ đóng mở dòng chảy nhanh hơn rất nhiều so với van bi điều khiển điện (1~2s).

Chi phí vận hành lâu dài của valve cầu điều khiển khí nén sẽ tối ưu hơn so với điều khiển điện. Để sử dụng bộ điều khiển khí nén, chúng ta cần hệ thống cấp khí nén, hoặc máy cấp khí nén độc lập.

đa dạng kích cỡ van cầu thép

Van được dùng phổ biến cho những vị trí lắp đặt, mà người vận hành không thể tiếp cận hoặc môi trường độc hại, dễ cháy nổ như khai thác dầu khí, hóa chất. lò hơi..

8. Bảng thông số kỹ thuật van cầu theo cách vận hành

Tiện cho việc so sánh và lựa chọn của khách hàng, Vimi đưa ra bảng tổng hợp các loại van cầu theo phương thức vận hành

Van cầu điều khiển bằng tay

van cầu thép tay quay

Thông số kỹ thuật

  • Vật liệu: inox, đồng, thép, gang
  • Kích cỡ: DN15-DN300
  • Kết nối: mặt bích, nối ren
  • Gioăng làm kín: PTFE, NBR, …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: 0~450 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, dầu khí

Van cầu điều khiển điện

van cầu thép điều khiển điện

Thông số kỹ thuật

  • Vật liệu: inox, đồng, thép, gang
  • Kích cỡ: DN15-DN300
  • Đầu khí nén: điều khiển ON/OFF; tuyến tính
  • Vật liệu đầu khí nén: hợp kim nhôm sơn epoxy
  • Kết nối: mặt bích, nối ren
  • Gioăng làm kín: PTFE, NBR, …
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~220 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, dầu khí, hóa chất

Van cầu điều khiển khí nén

van cầu thép khí nén

Thông số kỹ thuật

  • Vật liệu: inox, đồng, thép, gang
  • Kích cỡ: DN15-DN300
  • Kết nối: mặt bích, nối ren
  • Đầu khí nén: tác động đơn, tác động kép
  • Vật liệu đầu khí nén: hợp kim nhôm sơn epoxy
  • Gioăng làm kín: PTFE, NBR…
  • Tiêu chuẩn: JIS, BS, DIN, ANSI
  • Nhiệt độ làm việc max: ~220 độ C
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Dạng thiết kế: bầu, chữ ngã, góc
  • Môi trường ứng dụng: hơi nóng, nước sạch, nước nóng, dầu khí

9. Globe valve đầy đủ chứng nhận CO-CQ

Những loại van cầu có xuất xứ và CO CQ, cũng như đầy đủ các tài liệu liên quan, giúp các nhà thầu và đơn vị thi công lắp đặt có đầy đủ tài liệu, hướng dẫn.

Đứng trước tình trạng hàng hóa kém chất lượng được bày bán trôi nổi trên thị trường, Vimi chúng tôi luôn đảm bảo với khách hàng về nguồn sản phẩm của đơn vị luôn:

? Nhập khẩu trực tiếp từ hãng, hàng chính hãng giá tốt

? Giấy tờ kiểm định về nguồn gốc và chất lượng luôn được đính kèm đầy đủ theo từng lô hàng

? Sản phẩm được kiểm định về chất lượng trước khi được đóng gói giao đến tay khách hàng.

Van cầu đầy đủ chứng nhận CO-CQ

10. Kỹ sư bán hàng tư vấn miễn phí

Kinh nghiệm nhiều năm trong nghành của các kỹ sư bán hàng cùng đội ngũ chuyên gia nghành ống, giúp chúng tôi đào tạo được phòng kinh doanh chuyên nghiệp. Phục vụ và tư vấn cho khách hàng tối ưu phương án lựa chọn sản phẩm.

Kỹ sư bán hàng tư vấn miễn phí

11. Kiến thức chuyên sâu về van cầu

Van cầu là một trong những chủng loại van sử dụng phổ biến trong các hệ thống hơi nóng, dầu nóng,.. chịu áp lực cao nên kiến thức chuyên môn về chủng loại van này khá sâu và nặng tính kỹ thuật

11.1 Van cầu là gì?

Van cầu có tên tiếng anh là ”Globle Valve“, nguồn gốc của van – van có phần thân dạng hình cầu, nên được gọi là valve cầu. Globe Valve được phát triển theo thời gian và đã hình thành thêm nhiều chủng loại khác nhau theo hình dạng, phướng pháp kết nối, cấu tạo phần thân…

Van cầu là gì 01

Công dụng của valve cầu là dùng để đóng mở và điều tiết dòng chảy, bằng cách điều chỉnh khoảng cách giữa bộ phận đĩa van và vòng đệm của van, thông thường dòng chảy qua van sẽ có dạng chữ Z.

Van cầu là gì

11.2 Cấu tạo van cầu

Van cầu có thể điều khiển bằng nhiều phương pháp khác nhau, cũng như có nhiều phương pháp kết nối. Bài viết đưa ra cấu tạo của valve cầu phổ biến nhất, loại van tay vặn thông thường. Dưới đây là hình ảnh cắt 1/4 van, để chúng ta dễ hình dung về các bộ phận chính của van, người sử dụng có thể hiểu sâu sắc hơn về cấu tạo của loại van này, thông qua các nội dung về chi tiết của cấu tạo valve cầu.

Cấu tạo van cầu

Để hình dung rõ hơn từng bộ phận hãy xem qua cấu tạo chi tiết dưới đây.

Van cầu được chia làm nhiều bộ phận khác nhau, mỗi bộ phận có vai trò khác nhau, được làm từ các vật liệu khác nhau phù hợp với chức năng và nhiệm vụ của bộ phận đó, tuy nhiên vật liệu chính của van là thân van và đĩa van. Chi tiết cấu tạo từng bộ phận sẽ được phân tích ở các danh mục tiếp theo

Cấu tạo chi tiết van cầu

➀ Thân van

Thân van là bộ phận chính chịu áp lực dòng lưu chất, là bộ phận kết nối với ống (chủ yếu kết nối bằng mặt bích). Trong thân van có vòng đệm kín ( Seat ) hay còn gọi là ghế đỡ, là 1 trong 2 bộ phận có chức năng ngăn dòng lưu chất.

Thân van và đệm kín ( Seat ) van cầu

➁ Nắp và gối đỡ

Khi nắp van được lắp ghép với thân van, tạo nên khối thân van hoàn chỉnh không rò rỉ, đảm bảo kín lưu chất. Gối đỡ và nắp tạo thành bệ giá đỡ chắc chắn, giúp cho tay quay đặt phía trên được vận hành chắc chắn và ổn định

Nắp và gối đỡ van cầu

➂ Đĩa van cầu

Đĩa van có tác dụng ngăn dòng chảy hoàn toàn, khi được siết chặt bằng lực nén (đè) lên vòng đệm (Seat), giúp ngăn dòng khi van ở trạng thái đóng. Tốc độ đầu ra dòng lưu chất, được điều chỉnh bằng cách điều chỉnh khoảng cách giữa đĩa van và vòng đệm.

Đĩa van cầu

Đĩa van cầu có 3 loại cơ bản là: Đĩa bi – bóng ( Ball Disc ), đĩa hợp phần ( Composition Disc ) và đĩa chốt  (Plug Disc)

Các loại đĩa van cầu

Đĩa bi – bóng ( Ball Disc )

Đĩa này phù hợp với dòng lưu chất có nhiệt độ và áp suất ở mức thấp. Thích hợp với loại van khai thác dạng đóng mở (không điều tiết), thường sử dụng cho các dòng chảy phổ thông.

Đĩa Composite ( Composition Disc )

Loại đĩa này được tổng hợp bởi một vài thành phần, hầu hết các đĩa van được chế tạo từ kim loại. Phần tiếp xúc với đệm kín (Seat) được chế tạo từ vật liệu không có tính kim loại. Vật liệu không có tính kim loại, sẽ giúp cho đĩa van không bị ăn mòn hóa chất cũng như không bị xâm thực và đảm bảo được mục đích kín lưu chất. Việc lựa chọn loại đĩa composite sẽ đảm bảo kín lưu chất hơn so với các loại đĩa khác. Rất phù hợp cho hệ thống hơi nóng

Đĩa chốt ( Plug Disc )

Đĩa có dạng thon, dài, hình nón. Hình dạng đĩa này phù hợp hơn cho van có mục đích điều tiết dòng chảy, so với 2 loại đĩa trên.

➃ Trục và bạc trục

Trục van là bộ phận kết nối đĩa van và tay vặn hoặc bộ phận truyền động. Trên trục có ren, khi chúng ta thực hiện quay tay van, sẽ làm trục van xoay thông qua bộ ren giữa trục van và tay vặn. Bạc trục là bộ phận đỡ trục và có ren bên trong, phía dưới bạc trục có gioăng cao su đảm bảo kín lưu chất

Trục và bạc trục

➄ Tay quay van cầu

Đối với các van có kích thước giới hạn đến DN250-DN300, van thường được điều khiển bằng tay. Điều khiển bằng tay quay có ưu điểm là, không cần lực tác động lớn lên vô lăng, nhưng vẫn tạo được mô men quay lớn tác động lên trục van. Tuy nhiên với van có kích thước lớn từ DN400, hoặc áp suất dòng lớn, khi đó chúng ta sẽ dùng phương pháp vận hành bằng điện hoặc điều khiển bằng khí nén.

Tay quay van cầu

➅ Gioăng làm kín van cầu

Gioăng làm kín gồm những loại nào, vị trí của chúng ở đâu và có vai trò như thế nào trong việc đảm bảo kín lưu chất, không cho dòng chảy di chuyển trong van bị rò rỉ ra ngoài.

6.1 Gioăng làm kín thân và nắp

Giữa thân van và nắp van được làm kết nối với nhau bằng bu lông, đai ốc. Một số van kích thước nhỏ thì có thể kết nối bằng ren, giữa thân và nắp van được đảm bảo kín lưu chất, bằng gioăng kín.

Gioăng làm kín thân và nắp

6.2 Gioăng làm kín mối nối giữa mặt bích van với mặt bích của ống

Phụ thuộc vào đặc tính lý hóa của dòng lưu chất trong van mà gioăng được làm từ số vật liệu chủ yếu như bảng dưới đây. Gioăng bạc trục nằm ngay dưới bạc trục, có tác dụng làm gối mềm đỡ bạc trục và không cho phép lưu chất theo trục van rò rỉ ra bên ngoài.

Gioăng làm kín mối nối giữa mặt bích van với mặt bích của ốn

6.3 Gioăng bạc trục

Gioăng bạc trục nằm ngay dưới bạc trục, có tác dụng làm gối mềm đỡ bạc trục, và không cho phép lưu chất theo trục van rò rỉ ra bên ngoài.

Bạc trục & Gioăng

➆ Những bộ phận khác

Ngoài những bộ phận chính như trên, van cầu còn có các bộ phận khác như:

Bu lông và đai ốc

Bộ phận kết nối thân van với nắp van, bệ đỡ trục van với nắp thân van. Bu lông và đai ốc cũng được dùng để kết nối mặt bích của van với mặt bích của ống – với van kết nối mặt bích.

Bộ phận truyền động.

Bộ truyền động khí nen – đối với van điều khiển khí nén, bộ truyền động điện – van điều khiển điện hoặc bộ truyền động điện từ – van điều khiển điện từ.

Các loại đồng hồ đo.

Một số trường hợp cần gắn đồng hồ đo áp suất, đồng hồ đo nhiệt độ lưu chất… để kiểm tra nhiệt độ và áp suất bên trong của dòng lưu chất.

11.3 Các kiểu dòng chảy của van cầu

Tùy theo cấu tạo của van mà chúng có các kiểu dòng chảy khác nhau. Các kiểu dòng chảy này cũng là nhân tố tạo nên tên của các loại valve cầu khác nhau, chúng được sinh ra để áp dụng vào những trường hợp k

Dòng chảy thẳng (Straight Flow) – valve cầu thẳng là loại van thông dụng nhất. Được áp dụng để đóng mở và điều tiết dòng tại những vị trí mà đường ống thẳng.

Dòng chảy góc (Angle Flow)  – valve cầu góc hay còn gọi là van góc, có dòng chảy theo hương vuông góc. Van được áp dụng cho các vị trí ở mà đường ống phải bẻ góc, van được lắp đặt thay cho cút (Elbow).

Dòng chảy giao nhau – vuông góc 3 ngã ( Cross Flow ) là loại van hình dạng chữ T. Van được áp dụng để đóng mở hoặc điều tiết dòng chảy, ngay tại vị trí giao nhau giữa các dòng chảy, thay vì lắp đặt Tê (Tee).

Dòng chảy dạng chữ Y (Y Flow)  là loại van hình dạng chữ Y. Van có chức năng đóng mở như van Y Xiên.

Các kiểu dòng chảy trong van cầu

11.4 Van cầu có các mức áp suất thông dụng

Trên thế giới và tại Việt Nam, áp suất được chia theo các tiêu chuẩn tính khác nhau, được qui định theo các tổ chức công nghiệp khác nhau. Ý nghĩa và cách qui đổi áp suất có thể được minh họa theo bảng dưới đây. Theo đó có các tên gọi như van cầu PN10, PN16, PN20…

Áp suất áp dụng cho van cầu

Ngoài ra tùy theo từng tổ chức tiêu chuẩn công nghiệp, áp suất được định danh khác nhau. Theo đó sẽ có các dòng tiêu chuẩn JIS: JIS 5K, 10K, 16K…; tiêu chuẩn ASME Class 150, #300, #400…; tiêu chuẩn DIN: PN10, PN16, PN25….

Áp suất van cầu theo tiêu chuẩn

11.5  Ưu điểm của van cầu

Van cầu được sử dụng rất nhiều trong các hệ thống công nghiệp nhờ vào những ưu điểm như:

• Cách thức vận hành dễ dàng với khả năng đóng mở lưu thông dòng chảy tốt.
• Tốc độ đóng mở nhanh, tiếp kiệm được sức lực cho người vận hành, đặc biệt là các dòng vận hành tự động bằng điện, khí nén.
• Khả năng điều tiết lưu lượng hoàn hảo, kiểm soát được dòng lưu chất đi qua van một cách chính xác nhất.
• Thiết kế với các chi tiết có thể tháo rời nên việc bảo trì, sửa chữa và thay thế hết sức đơn giản và tiết kiệm chi phí.
• Có thể hoạt động trong môi trường áp suất cao, đặc biệt phù hợp với các hệ thống hơi nóng.
• Thiết kế chắc chắn, độ kín cao, chịu nhiệt tốt và áp lực trong môi trường công nghiệp.

11. 6 Nguyên lý hoạt động của globe valve

Nguyên lý hoạt động của van cầu rất đơn giản.

» Khi quay vô lăng  theo chiều kim đồng hồ, trục van dần dần được kéo lên cao. Khi đó đĩa van kết nối với trục sẽ đi lên tạo ra khoảng trống để dòng lưu chất đi qua. Khi đĩa van được nhấc hoàn toàn ra khỏi ghế van thì van đã được mở hoàn toàn.

» Ngược lại, khi quay với chiều ngược kim đồng hồ, trục van hạ dần xuống. Khi đĩa van đã đặt kín xuống phần ghế, van sẽ đóng hoàn toàn.

Nguyên lý hoạt động của van cầu

Chúng ta có thể tổng hợp các trạng thái hoạt động của van cầu như sau:

– Đối với trạng thái mở hoàn toàn: Khi đó dòng lưu lượng qua van là lớn nhất vì không còn vật cản.Tuy nhiên do cấu tạo đặc thù của valve cầu chỉ phù hợp với điều tiết lưu chất. Dòng lưu chất đi qua sẽ không đạt mức 100% như các loại van cổng hoặc van bi.

– Trạng thái đóng hoàn toàn: Khi đó valve cầu đóng vai trò là van chặn ngăn lưu chất đi qua hoàn toàn.

– Trạng thái điều tiết lưu chất để định lượng dòng chảy theo mong muốn. Ở trạng thái điều tiết người ta sử dụng vô lăng để điều chỉnh nâng hạ đĩa van cho đến khi đạt được lưu lượng và tốc độ dòng chảy phù hợp.

Các trạng thái của van cầu

11.7 Ứng dụng chủ yếu của van cầu

Globle Valve được ứng dụng trong nhiều hệ thống ống khác nhau, phổ biến là những dòng lưu chất có nhiệt độ và áp suất lớn

Van cầu dùng trong các hệ thống hơi nóng

Trong các hệ thống hơi nóng hiện nay, luôn có hiện tượng hơi nóng có lẫn nước, nên việc cần tách nước ra để đảm bảo hơi nóng không lẫn nước, duy trì độ bền cho các thiết bị vận hành là hết sức cần thiết.

Chính vì vậy mà tại các vị trí cần tách nước sẽ thường được lắp đặt van và valve cầu là một sự lựa chọn rất tối ưu để đảm bảo không rò rỉ.

Van cầu dùng trong các hệ thống hơi nóng

 Van cầu dùng trong các hệ thống nước

Valve cầu cũng được sử dụng nhiều trong các hệ thống nước cấp, với mục đích đóng mở dòng lưu chất, điều tiết lưu lượng dòng chảy, tránh được các hiện tượng rò rỉ lưu chất, có thể gây tổn hại về mặt kinh tế cho hệ thống.

Van cầu dùng trong các hệ thống nước

 Van cầu dùng để dẫn dầu, khí gas

Với các hệ thống này, dầu hay khí gas sẽ được cấp vào liên tục sau khi máy đã tiêu thụ hết, quá trình vận hành thường xuyên với tần suất cao nên việc rò rỉ rất nghiêm trọng nếu có xảy ra.

Nên trong các hệ thống này, dòng sản phẩm valve cầu thường được ưu tiên sử dụng bởi van có khả năng điều tiết linh động và khi cần đóng cho độ kín khít rất cao.

Van cầu dùng để dẫn dầu, khí gas

Tham khảo thêm các loại van khác: Van bướm | Van bi.

"
