Van an toàn là một dòng van chuyên dụng, nhằm mục đích đảm bảo an toàn cho hệ thống. Van giúp bảo vệ hệ thống, máy bơm và các thiết bị liên quan không bị phá hỏng khi áp suất hệ thống vượt quá định mức thiết lập ban đầu.
| ✅ Hàng hóa | ⭐ Đa dạng mẫu mã |
| ✅ Giá tốt | ⭐ Rẻ số #1 |
| ✅ Giấy tờ | ⭐ Đầy đủ CO-CQ |
| ✅ Bảo hành dài hạn | ⭐ 12 tháng |
| ✅ Giao hàng | ⭐ Toàn quốc |
Hiện nay, Vimi tự hào là đơn vị cung cấp các sản phẩm van an toàn số lượng lớn với đầy đủ chủng loại và kích thước. Khi đến với Vimi, quý khách hàng sẽ được hưởng nhiều lợi thế đó là:
● Vimi là đơn vị nhập khẩu trực tiếp nên cam kết giá thành tốt nhất thị trường
● Luôn trữ kho số lượng lớn, mỗi model lên đến hàng trăm sản phẩm, đủ năng lực cung cấp cho các công trình dự án lớn
● Hệ thống kho diện tích lớn, nhiều cơ sở trên phạm vi toàn quốc, cung cấp nhanh đến tất cả khách hàng trên mọi tỉnh thành
Để đáp ứng được các loại hệ thống đường ống hiện nay, van an toàn được sản xuất với nhiều dạng kích thước khác nhau để phù hợp với nhu cầu của người sử dụng và hệ thống.
Hiện tại Vimi đang cung cấp đầy đủ các chủng loại kích thước van an toàn, từ DN40 – DN200, đảm bảo cung cấp đủ cho các hệ thống vận hành.
Các sản phẩm van an toàn do Vimi cung cấp đều được nhập khẩu chính hãng chính vì vậy mà đều được bảo hành lên tới 12 tháng, quý khách hàng có thể hoàn toàn yên tâm sử dụng.
Không chỉ vậy đối với các công trình dự án lớn yêu cầu khắt khe về mặt thủ tục hồ sơ, Vimi hỗ trợ cung cấp đầy đủ về mặt chứng từ, các chứng nhận CO-CQ cho sản phẩm, hỗ trợ tối đa cho các đơn vị chào thầu và dự án.
Van an toàn là dòng van gần như không thể thiếu trên các hệ thống đường ống, chính vì vậy mà có rất nhiều các thương hiệu sản xuất dòng van này. Là đơn vị đi đầu trong lĩnh vực, nên Vimi tự hào là đối tác chiến lược của nhiều thương hiệu lớn trên thế giới. Có thể kể đến một số các thương hiệu uy tín đó là:
● Thương hiệu Nhật Bản: Yoshitake, Kitz, Hitachi
● Thương hiệu Đài Loan: YNV
● Thương hiệu Châu Âu: Spirax Sarco
● Thương hiệu Malaysia: AUT, ARV
● Thương hiệu Hàn Quốc: SamYang, YooYoun
Van an toàn được phân loại dựa vào các tiêu chí chính đó là: đặc điểm cấu tạo, kiểu kết nối và môi trường sử dụng của van.
Theo đặc điểm cấu tạo, van an toàn có hai dạng chính là van tác động trực tiếp và van tác động gián tiếp.
Van an toàn tác động trực tiếp: thích hợp cho các hệ thống nhỏ và trung bình, van có tốc độ phản ứng nhanh, giúp kịp thời giảm và điều chỉnh áp.
Van an toàn tác động gián tiếp: van có thiết kế nhỏ gọn, thích hợp cho các hệ thống không gian nhỏ, chật hẹp, thường dùng trên các hệ thống có lưu lượng dòng chảy lớn, áp suất cao.
Hai dạng kết nối chính được thiết kế cho van an toàn đó là phương pháp kết nối ren và phương pháp kết nối mặt bích.
Van an toàn lắp ren: thường là các dòng van kích thước nhỏ, giá thành rẻ, khả năng kết nối nhanh và thuận tiện khi cần thay thế hoặc bảo dưỡng.
Van an toàn mặt bích: dùng cho các hệ thống yêu cầu độ kín khít cao hơn, van cho khả năng kết nối chắc chắn, ổn định, chịu được áp lực lớn và rung lắc nhẹ trên hệ thống.

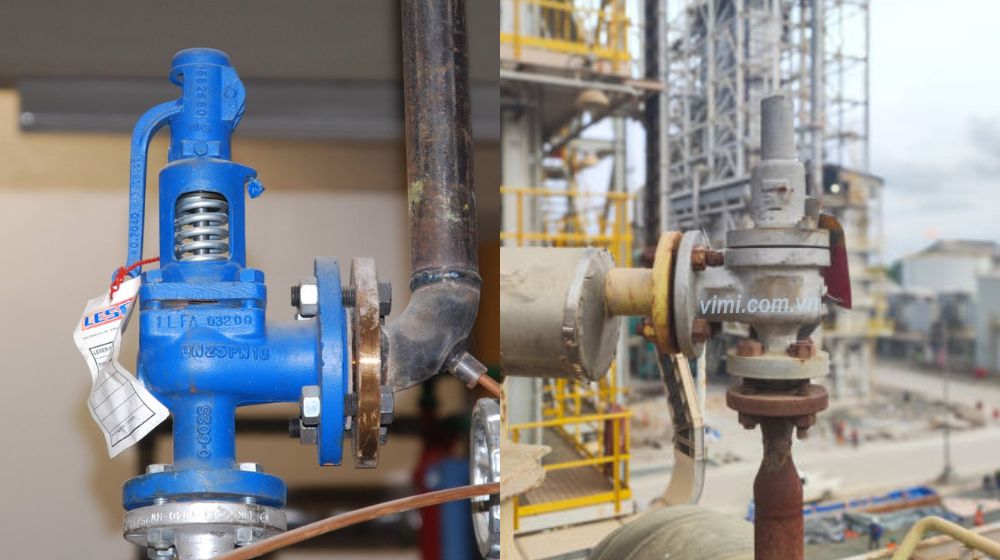

Tuỳ theo các môi trường sử dụng khác nhau, mà sẽ có các dòng van an toàn chuyên dụng, nhằm tối đa công dụng của sản phẩm.
Van an toàn nước: sử dụng chính cho các hệ thống nước cấp, nước sạch, nước thải, kiểm soát độ ổn định của áp suất của dòng lưu chất khi qua hệ thống đường ống.
Van an toàn hơi nóng: sử dụng để tránh được các rủi ro cho hệ thống bởi trên các hệ thống hơi nóng thường có nhiệt độ cao, nên việc xảy ra sự cố hay hiệu ứng giãn nở là không thể tránh khỏi.
Van an toàn khí nén giúp cho hệ thống khí nén không bao giờ vượt qua ngưỡng áp suất cài đặt của hệ thống.
Để hiểu rõ hơn về sản phẩm van an toàn này, chúng ta hãy cùng tìm hiểu trong mujc kiến thức chung dưới đây, được tổng hợp và chia sẻ bởi các kĩ sư ngành ống hàng đầu của Vimi.
Van an toàn tên tiếng anh là Safety Valve, được sử dụng với mục đích đảm bảo an toàn cho hệ thống, phòng tránh các hiện tượng quá áp so với áp suất cho phép, từ đó gây nổ hay hư hỏng cho hệ thống của bạn.
Van sẽ tự động kích hoạt khi áp suất trong đường ống tăng lên hoặc vượt quá áp suất đã cài đặt trước. Khi van kích hoạt sẽ xả lượng lưu chất hoặc khí trong đường ống để giảm áp lực, khi áp lực giảm về nhỏ hơn áp cài đặt, van tự động đóng lại.
Van an toàn có 2 loại: Tác động trực tiếp và tác động gián tiếp.
Chi tiết cấu tạo mỗi loại như hình vẽ trên
Cấu tạo van an toàn tác động trực tiếp
Van có cấu tạo gồm các bộ phận cơ bản
✲ Thân van: Vật liệu chủ yếu là gang, inox và đồng. Thân có phần kết nối với ống chính ( Inlet ) – ống cần giảm áp. Phần kết nối với ống, dẫn lưu chất xả ra quay lại nguồn ( Outlet ). Trên thân van có vít điều chỉnh đầu phun
✲ Lò xo: Là bộ phận tạo nên áp suất đẩy và giữ đĩa van ở trạng thái đóng
✲ Nắp van: Nắp thân van được lắp ghép với thân van, được đảm bảo kín lưu chất bằng goăng sẽ tạo nên 1 thân van hoàn chỉnh không rò rỉ.
✲ Trục đĩa van: Trục van nằm gọn trong lò xo, có mục đích định hướng sự di chuyển của đĩa van.
✲ Đĩa van: Ngăn dòng chảy lưu chất, bằng cách bịt chặt đầu phun, dựa vào lực đẩy (đè) của lò xo.
✲ Đầu phun: Được điều chỉnh khẩu độ bằng núm chỉnh đầu phun
Cấu tạo van an toàn tác động gián tiếp
Van có cấu tạo gồm các bộ phận cơ bản:
✲ Thân van: Tương tự như cấu tạo thân van của loại tác động trực tiếp, tuy nhiên có thể vít ( núm ) điều chỉnh không nằm trên thân van, mà được gắn vào nắp
✲ Lò xo: Khác với loại tác động trực tiếp, loại tác động gián tiếp có 2 lò xo, gồm 1 lò xo chính va 1 lò xo điều chỉnh – dùng khi áp suất vượt quá áp suất thiết biên mức nhỏ
✲ Nắp van: Trên nắp thân van có gắn vít ( núm ) điều chỉnh, mục đích điều chỉnh lưu chất khi áp suất trong hệ thống mới vượt qua áp suất thiết định ban đầu
✲ Trục đĩa van: Trường hợp minh họa trong trục đĩa van được thay đổi bằng piston, khi đó thân van sẽ định hướng chuyển động của piston
✲ Đĩa van: Trường hợp minh họa, đĩa van thay bằng piston
Áp suất định mức của van an toàn là gì?
Là Áp suất này được thiết lập, đảm bảo độ an toàn cho ống và các thiết bị máy móc trên hệ thống đó. Van an toàn tác động trực tiếp chỉ có 1 áp suất định mức.
Van an toàn tác động gián tiếp, áp suất định mức gồm có áp suất định mức van chính và áp suất định mức của van phụ. Áp suất định mức của van phụ có thể điều chỉnh biên độ áp suất định mức van phụ bằng núm điều chỉnh, tuy nhiên luôn nhỏ hơn áp suất định mức của van chính

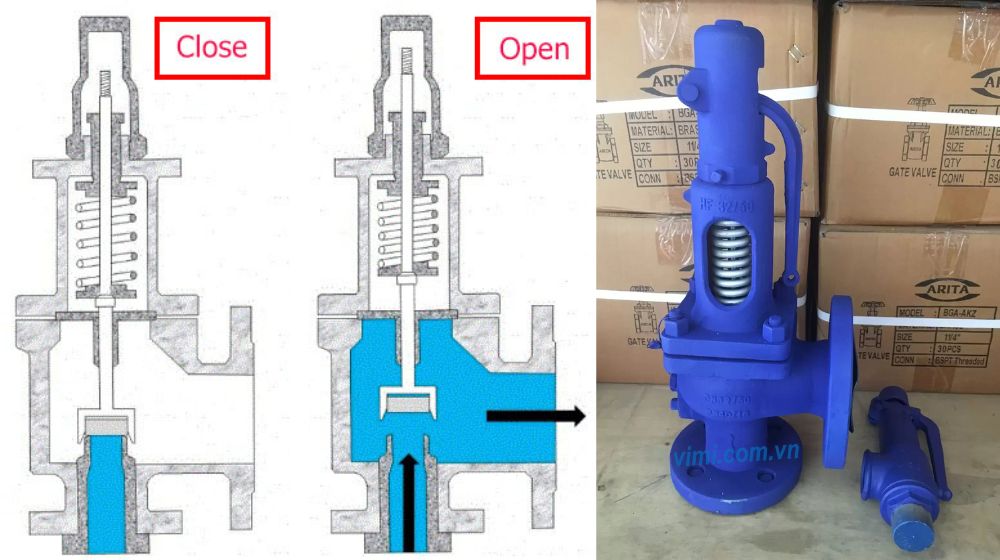

● Nguyên lý hoạt động van an toàn tác động trực tiếp
Khi áp suất cao hơn áp suất định mức: đĩa van sẽ dịch chuyển và van mở cho lưu chất xả qua van, nếu áp suất vẫn tăng cao thì độ mở của van càng lớn theo.
Khi áp suất giảm tới áp suất cho phép, đĩa van sẽ được đẩy về vị trí đóng.
● Nguyên lý hoạt động van an toàn tác động gián tiếp
Ở trạng thái ban đầu, áp suất đầu vào nhỏ hơn áp suất định mức, cả van phụ và van chính cùng đóng.
Khí áp suất tăng cao hơn áp suất định mức van phụ, đĩa van phụ hoặc piston mở ra cho lưu chất chảy qua van phụ. Ở trạng thái này, áp suất vẫn đang nhỏ hơn áp suất của van chính
Khi áp suất cao hơn áp suất định mức van chính, thì van chính sẽ mở ra để lưu chất thoát ra được nhiều hơn
Khi áp suất về mức nhỏ hơn áp suất định mức van chính: van chính sẽ đóng lại và lưu chất vẫn thoát qua van phụ.
Khi áp suất giảm xuống dưới áp suất định mức van phụ: van phụ sẽ đóng lại, lưu chất không chảy qua van, van trở về trạng thái thường đóng.
Ưu nhược điểm của van an toàn tác động trực tiếp

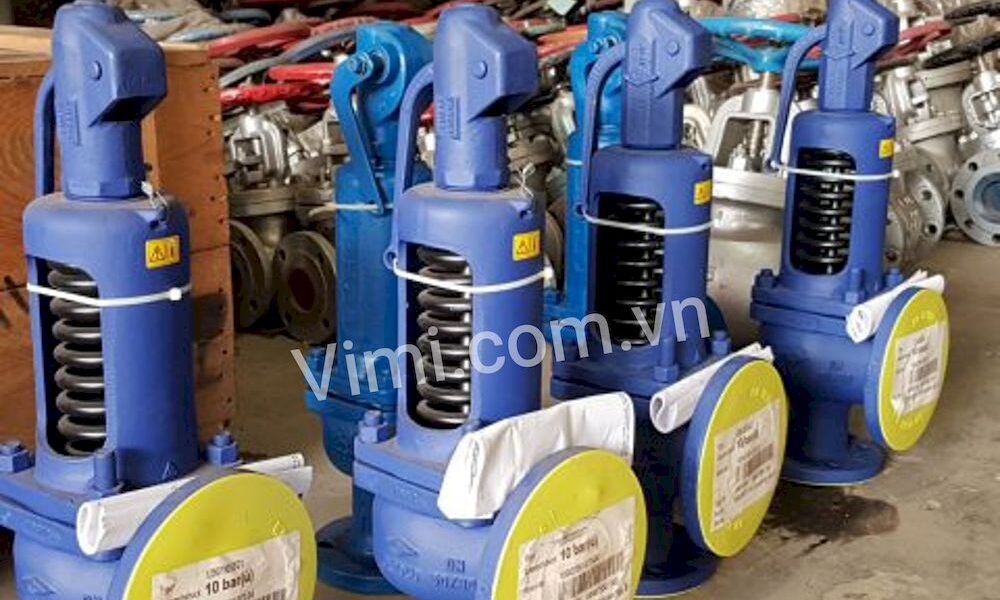

❈ Ưu điểm
✔ Kết cấu đơn giản, tốc độ phản ứng nhanh.
✔ Phù hợp với những van có kích thước nhỏ
✔ Có thể sử dụng được trong hầu hết các hệ thống
✔ Chi phí thấp hơn so với loại van khác
✔ Phù hợp cho các hệ thống có nhiệt độ và áp suất cao

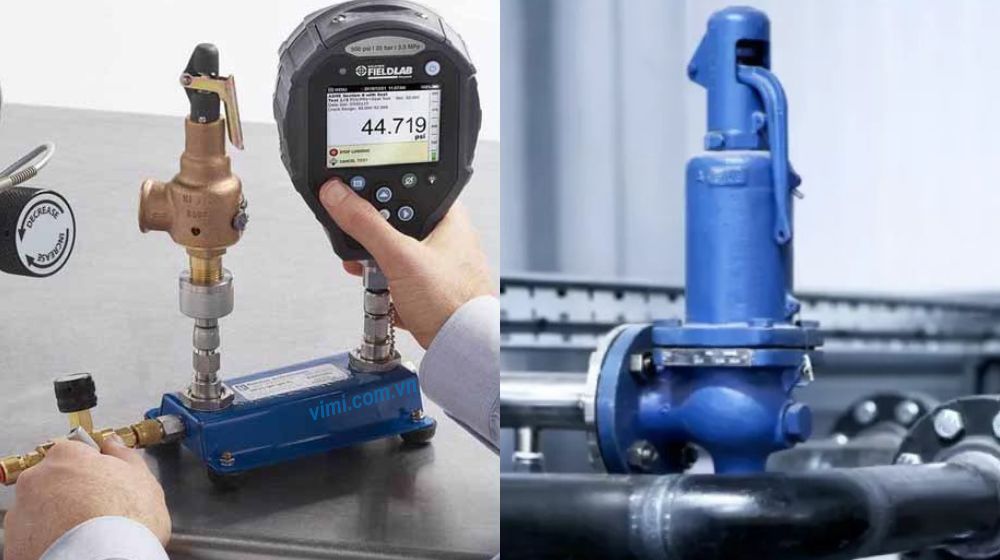

❈ Nhược điểm
✘ Kích thước van bị giới hạn bởi kích thước lò xo.
Khi cần giảm áp suất lớn, thì kích thước van không đủ kích thước chứ lò xo, hoặc kích thước van quá đồ sộ.
✘ Áp suất ngược có thể ảnh hưởng tới chức năng van
✘ Lò xo có thể bị ăn mòn nếu sử dụng cho lưu chất có tính ăn mòn
Ưu nhược điểm của van an toàn tác động gián tiếp
❈ Ưu điểm
✔ Kích thước nhỏ gọn, độ kín khí cao, làm việc được trong hệ thống có áp suất, lưu lượng lớn.
✔ Có thể sử dụng được trong hầu hết các hệ thống
✔ Điều tiết áp suất định mức ở nhiều giá trị, dễ dàng hơn
✔ Phù hợp cho các hệ thống có nhiệt độ và áp suất cao
❈ Nhược điểm
✘ Tốc độ phản ứng thấp hơn so với van tác động trực tiếp
✘ Cấu tạo phức tạp hơn so với loại tác động trực tiếp
✘ Giá thành cao hơn
Với mục đích đảm bảo hệ thống vận hành an toàn và hiệu quả, các dòng safety valve có thể sử dụng trên nhiều loại hệ thống khác nhau như:
● Các hệ thống chế biến thực phẩm
● Hệ thống hoá chất, lọc hoá dầu
● Các máy hâm nóng
● Đầu đốt siêu tốc, trống hơi hoặc hệ thống nồi hơi…
Một lưu ý nhỏ về vị trí lắp đặt cũng như sơ đồ hoạt động của van an toàn được thể hiện trong sơ đồ dưới đây: Van sẽ được lắp phía sau của hệ thống, để bảo vệ đường ống và các thiết bị phía trước của van.
Trong quá trình sử dụng các loại van an toàn cần chú ý đến một số vấn đề sau để đảm bảo quá trình vận hành hiệu quả và an toàn
Việc phát sinh các lộ hệ thống trong quá trình vận hành đôi khi không thể tránh khỏi, nhất là đối với những thiết bị vận hành trong các môi trường đặc biệt như van an toàn. Nắm bắt được các lỗi này sẽ giúp người quản lý vận hành sớm phát hiện ra các vấn đề và nhanh chóng tiến hành xử lý để không gây ra hậu quả đáng tiếc.

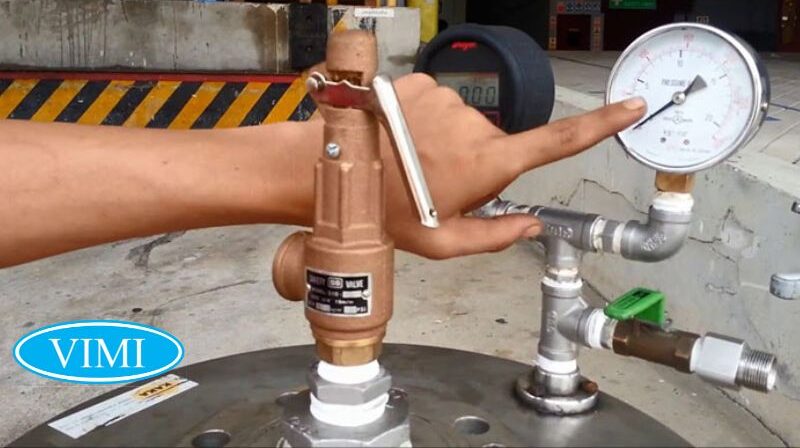

Cụ thể, các lỗi phát sinh thường gặp ở Safety Valve gồm:
Mặc dù van an toàn là một thiết bị đảm bảo an toàn nhưng nếu quá trình sử dụng không đúng cách hoặc không tối ưu có thể gây ra những ảnh hưởng nghiêm trọng đến hệ thống và tồi tệ hơn là sự an toàn của co người. Vì vậy, để sử dụng van an toàn một cách chuẩn xác và tối ưu nhất thì cần chú ý đến những vấn đêyf như sau:

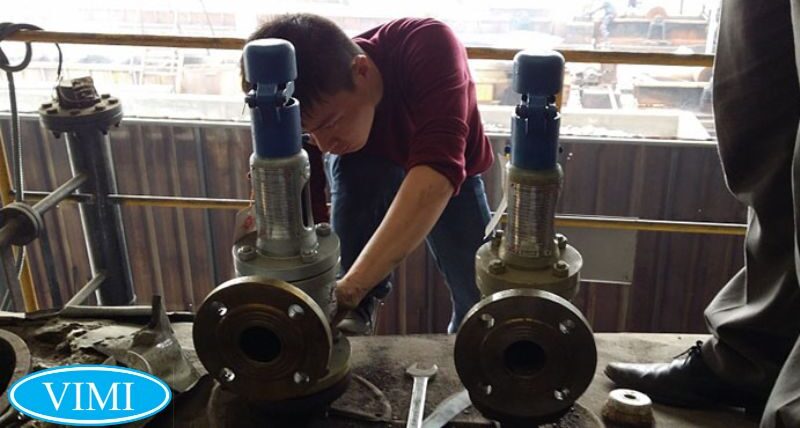

Bất cứ thiết bị hay máy móc nào cũng cần phải được bảo trì thường xuyên nếu muốn nó hoạt động hiệu quả và duy trì được tuổi thọ. Về trường hợp van an toàn, khuyến khích bảo dưỡng định kỳ 3 hoặc 6 tháng một lần để đảm bảo hoạt động của van được ổn định, không có dấu hiệu lỗi.
Việc bảo trì bao gôm các bước kiểm tra phía trong và ngoài van, vệ sinh tổng thể van, điều chỉnh lại các bộ phận dính lỗi hoặc không đáp ứng nhu cầu. Các bước bảo trì, bảo dưỡng cần được thực hiện bởi các kỹ sư, kỹ thuật viên có kinh nghiệm, chuyên môn.
