Van điều khiển điện | 220VAC – 24VDC – 380V | Kỹ sư Vimi bán hàng

Van điều khiển điện hay tên đầy đủ là van điều khiển bằng điện luôn là một trong những loại van điều khiển tự động được ưu tiên, bởi chúng ta có thể sử dụng nguồn điện 220V – điện áp quốc gia để cấp nguồn điện vào hệ thống điều khiển, hoặc nguồn điện một chiều 24V để đảm bảo an toàn, hoặc điện ba pha 380V để tạo lực kéo lớn

1 Van điều khiển điện là gì

Van điều khiển điện có tên tiếng anh là “Electric control valve“ hoặc “Electric actuator valve“, là loại van công nghiệp có thân van nhiều chủng loại khác nhau được điều khiển tự động bằng nguồn điện cấp cho motor để vận hành van đóng mở hoặc điều tiết một cách tự động

Chủng loại van điều khiển điện

2 Hình dáng van điều khiển điện.

Van có nhiều hình dạng khác nhau phụ thuộc vào loại thân van, kích thước của van cũng như qui cách sản xuất của mỗi thương hiệu đối với từng bộ điều khiển điện. Van điều khiển điện chủ yếu được lắp cùng với  các chủng loại thân van mà việc đóng mở được thực hiện bằng nguyên lý xoay trục van, theo đó van điều khiển điện thường được ứng dụng với thân van bi, van cổng, van bướm và van cầu

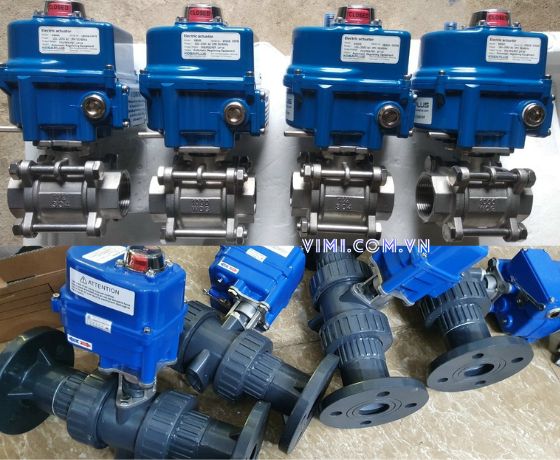

Hình dạng van điều khiển điện

Bộ điều khiển điện thường có dạng hình trụ tròn đứng, hình hộp vuông, hoặc hình trụ tròn nằm ngang phụ thuộc vào kiểu dáng của nhà sản xuất, cũng như có thể có loại bộ truyền động điện kết hợp với tay quay.

3 Cấu tạo của van điều khiển điện

Van điều khiển điện có cấu tạo cơ bản gồm 2 bộ phận: Thân van có thể là van bướm, van bi, van cổng hoặc van cầu. Bộ truyền động điện, có tác dụng tạo chuyển động xoay và biến chuyển động xoay của mô tơ thành chuyển động xoay của trục van

Cấu tạo van điều khiển điện

3.1 Phần thân của van điều khiển điện là gì?

Như đã giới thiệu ở trên, phần thân của van điều khiển điện có thể là thân van bướm, thân van bi, van cổng hoặc thân van cầu. Nhưng được sử dụng phổ thông hơn cả là thân van bướm và thân van bi, bởi chúng có nguyên lý hoạt động dựa trên chuyển động xoay của trục van

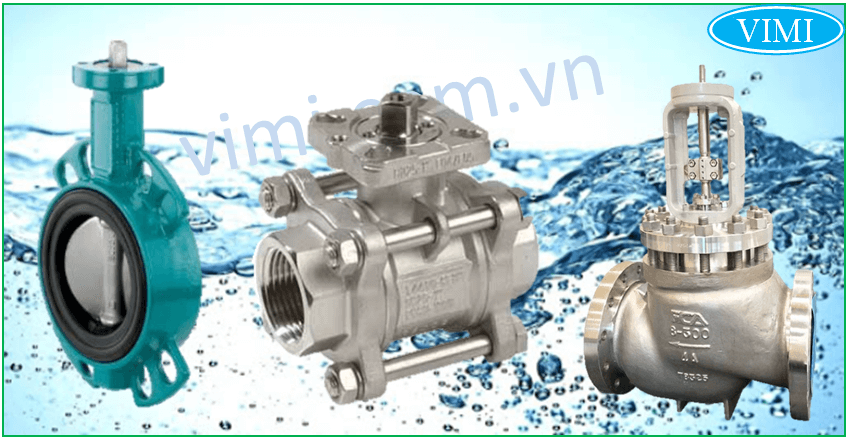

Phần thân van điều khiển điện

3.2 Bộ thiết bị truyền động điện

Với mỗi thương hiệu khác nhau, nhà sản xuất cung cấp cho chúng ta có các bộ truyền động có hình dáng, cũng như cấu tạo khác nhau. Đặc biệt là bộ truyền động, có thể chỉ hoạt động bằng động cơ điện, hoặc có gắn thêm truyền động bằng tay với mục đích đảm bảo an toàn vận hành ngay cả khi có sự cố mất điện.

Bộ truyền động điện

Bộ truyền động điện gồm có 2 loại cơ bản: Motor và bộ truyền động.

I)  Motor – Mô tơ của van điều khiển điện

Motor là thiết bị chính trong cả bộ điều khiển điện là nguồn gốc của chuyển động xoay trục van, từ chuyển động của mô tơ thông qua bộ truyền động được thiết lập với tỷ số truyền động nhất định, sẽ chuyển hóa chuyển động xoay của mô tơ thành chuyển động xoay của cánh van điều khiển điện.

Motor điện

II) Các bộ phận thường gắn trên mô tơ của van điều khiển bằng điện

  • Đồng hồ chỉ báo “Indicator “
  • Công tắc giới hạn “Limit switch“
  • Bộ giới hạn kép cơ và điện “Mechanical and Electric double limit“
  • Bộ mạch điện “Circuit“
  • Bộ điều chỉnh pha nối tiếp tự động “Phase sequence automatic adjustment“
  • Bu long Anti-off “ Anti-off bolt “
  • Trên Motor của van điều khiển điện tuyến tính có gắn thêm thiết bị hiển thị vị trí góc mở van “The display of valve position“.

Các bộ phận khác trên Motor

III) Bộ truyền động

Là bộ phận thực hiện nhiệm vụ chuyển từ chuyển động xoay của Motor thành chuyển động xoay (hoặc chuyển động tịnh tiến đối với các loại truyền động khác) của trục van. Van điều khiển điện chuyển động nhanh hay chậm ngoài không chỉ phụ thuộc vào tốc độ quay của motor mà còn phụ thuộc vào tỷ số truyền động của bộ truyền động này

Bộ truyền động

4 Nguyên lý hoạt động của van điều khiển điện

Chúng ta cần phân biệt rõ nguyên lý hoạt động của từng loại van điều khiển điện và chúng hoạt động theo kiểu nào. Kiểu ON/OFF đóng mở hoàn toàn, hay là hoạt động theo kiểu tuyến tính đóng mở tuyến tính theo lưu lượng thiết lập ban đầu hoặc theo áp lực hoặc là tuyến tính theo nhiệt độ

4.1 Nguyên lý hoạt động của van điều khiển điện ON/OFF

Nguyên lý hoạt động của kiểu hoạt động này, chỉ cho phép van điều khiển điện đóng mở hoàn toàn, không thể điều chỉnh tuyến tính theo yếu tố khác. Hoạt động của van là sự kết hợp giữa nguyên lý hoạt động của bộ điều khiển điện, theo đó khi cấp nguồn điện và khởi động mô tơ chuyển động xoay của mô tơ được chuyển hóa thành chuyển động xoay của trục van, cánh van sẽ quay cùng vận tốc và góc độ với trục van. Khi hết chu trình đóng hoặc mở van điều khiển điện sẽ dừng lại

Van bi điều khiển điện ON/OFF KST đa dạng kích cỡ

  •  Với van điều khiển điện có thân là van bi, motor hoạt động làm xoay trục van – Đồng thời lỗ khoét của bi sẽ làm cho dòng lưu chất chảy qua, khi lỗ khoét vuông góc với dòng chảy van bị ở trạng thái đóng
  • Với van điều khiển điện có thân là van bướm, cánh bướm gắn với trục van motor chuyển động làm trục van xoay – cánh bướm sẽ xoay theo cùng góc với trục van làm cho van chuyển từ trạng thái đóng sang trạng thái mở hoặc ngược lại

4.2 Nguyên lý hoạt động của van điều khiển điện tuyến tính

Với van điều khiển điện ON/OFF van sẽ thực hiện đóng mở hoàn toàn, với van điều khiển tuyến tính cho phép chúng ta có thể thực hiện mở van với những góc mở khác nhau, phụ thuộc vào nhiệt độ hoặc áp suất…

Van bi điều khiển điện KST

5 Có những chủng loại thân van điều khiển điện nào

Phần lớn chúng ta bắt gặp nhiều 2 loại van điều khiển điện chính là thân van bi và thân van bướm, thực tế thì van điều khiển bằng điện còn được ứng dụng trên cả van cổng và van cầu

Phân loại van điều khiển điện theo thân van

5.1 Van điều khiển điện thân van bướm

Van bướm điều khiển điện được sử dụng rộng rãi bậc nhất trong dòng van điều khiển điện, bởi chủng loại van này rẻ hơn hầu hết các loại van khác, sử dụng linh hoạt được cho nhiều hệ thống và cách đóng mở nhanh chóng

5.2 Van điều khiển điện thân van bi

Khác với van bướm, van bi điều khiển điện được sử dụng trong những trường hợp cần đảm bảo lưu tốc dòng chảy không thay đổi khi chảy qua thân van điều khiển điện, và với thân van bi đảm bảo độ kín lưu chất tốt hơn so với van bướm, chủng loại van điều khiển điện này cũng phù hợp hơn khi dùng cho hơi nóng hoặc nước nóng

 Bộ van điều khiển điện sử dụng thân là van bi rất đa dạng kiểu kết nối, vật liệu và chủng loại van bi cũng rất phong phú

5.3 Van điều khiển điện thân là chủng loại van cổng

Với thân van cổng, đặc biệt là van cổng có kích thước lớn việc vận hành bằng tay vô cùng vất vả bởi số lần quay vô lăng nhiều và cần lực tác động lên vô lăng lớn, khi đó vận hành bằng sức người sẽ trở nên khó khăn hơn và giải pháp vận hành bằng van điều khiển điện sẽ trở nên hữu hiệu nhất. Đặc biệt với những van điều khiển điện thân van cổng cỡ siêu lớn người ta có thể sử dụng nguồn điện 3 pha để tạo lực kéo lớn

Van cổng điều khiển điện có thể sử dụng điện áp 24V, 220V và cả 380V

5.4 Van cầu điều khiển điện

Cũng tương tự như van cổng, van cầu điều khiển bằng điện cũng được ứng dụng cách vận hành bằng điện trong các trường hợp van kích thước lớn, van chịu nóng từ nhiệt độ của dòng lưu chất bên trong chảy qua van, khi đó van điều khiển điện cho thân van cầu là giải pháp được lựa chọn hành đầu

6 Thân van điều khiển điện chế tạo từ những vật liệu nào

Không chi phong phú về chủng loại thân van, van điều khiển điện còn phong phú về vật liệu của thân van và chúng ta có thể ứng dụng bộ điều khiển vào tất cả các loại van theo vật liệu thân van, bởi bộ điều khiển điện được các nhà sản xuất chế tạo cách điện hoàn toàn với trục van cũng như phần thân đầu điện

6.1 Van điều khiển điện có thân van inox

Van điều khiển bằng điện có thân là van inox bao gồm cả van bi, van bướm, van cổng và van cầu. Dùng phổ biến nhất vẫn là 2 chủng loại van điều khiển điện có thân van bi và thân van bướm, các dòng sản phẩm này phù hợp và điều quan trọng là giá thành sản phẩm ở mức thấp hơn nhiều so với các chủng loại van khác

Van bi điều khiển điện KST tại kho Vimi

Tìm hiểu inox là gì, chúng ta biết rằng đây là dòng vật liệu cao cấp phù hợp với nhiều hệ thống dẫn đa dạng các lưu chất khác nhau ở mức nhiệt độ và áp suất rộng, đặc biệt là van bi inox có khả năng chịu nước có thành phần hóa chất (hay nước máy nói chung)

6.2 Van điều khiển điện thân nhựa

Khác với vật liệu inox có độ bền cứng cao, chịu được nhiệt độ và áp suất lớn thì van điều khiển điện sử dụng thân nhựa lại chịu áp lực và nhiệt độ kém hơn rất nhiều, nhưng ưu điểm nổi bật mà khó có vật liệu van nào cạnh tranh được đó chính là giá thành của van thân nhựa rất thấp tạo thành lợi thế khi van phù hợp với những môi chất ăn mòn và áp lực không lớn

Van bi nhựa KST kết nối rắc co

Hầu hết các van điều khiển điện sử dụng thân nhựa thì chủng loại chính là van bướm nhựavan bi nhựa

6.3 Van điều khiển điện thân gang

Trung hòa về tính chất chịu nhiệt, chịu áp suất và kháng hóa chất giữa 2 dòng vật liệu inox và nhựa, thì van điều khiển điện thân làm từ gang sử dụng gioăng EPDM cùng với cánh và trục làm từ inox 304 đang là sản phẩm phù hợp với các dòng nước phổ thông là nước cấp, nước sạch và nước thải đã qua xử lý sơ bộ

Dòng van điều khiển bằng điện thân làm từ vật liệu gang hầu như chủ yếu sử dụng nhiều với van bướm gang hoặc, với các van cổng kích cỡ lớn

6.4 Van điều khiển điện thân làm từ vật liệu thép

Khi bạn cần thân van điều khiển điện có khả năng chịu được nhiệt độ cao trên 200oC để có thể chịu được ảnh hưởng của những dòng lưu chất dạng nóng chảy như nhựa đường, dầu nóng, dầu thải từ động cơ,… thì khi đó vật liệu thép mới là sự lựa chọn tối ưu.

Van bi điều khiển điện KST vimi

Thép được dùng để chế tạo thân van điều khiển điện thường là thép chịu nhiệt A105, hoặc thép WBC có tính hàn để đảm bảo mối nối hàn liên kết giữa van và ống hoặc thiết bị không bị ảnh hưởng.

7 Van điều khiển điện sử dụng những điện áp nào

Theo cách phân loại này, chủ yếu có 2 loại van chính: Van bi điều khiển điện và van bướm điều khiển điện. Tùy theo yêu cầu về độ bền, tính năng của dòng chảy mà người dùng lựa chọn chủng loại van phù hợp

7.1 Van điều khiển điện sử dụng nguồn điện 24V

Van điều khiển điện điện áp 24V,  đây là loại van sử dụng điện 1 chiều với điện áp nhỏ nên an cho người vận hành cũng như vật nuôi tiếp khi tiếp xúc với bộ điều khiển điện, nhược điểm của van điều khiển điện 24V là cần có bộ đổi điện để chuyển đổi từ điện áp 220V về điện áp 24V và lực kéo của motor tương đối hạn chế

Do không nhiều các chủ đầu tư lựa chọn van điều khiển điện 24V nên thời gian nhập kho thường dài hơn, chúng tôi khuyến khích các đơn vị sử dụng liên lạc sớm với các nhà cung cấp về thời gian sử dụng để có thời gian đặt hàng phù hợp

7.2 Van điều khiển điện sử dụng nguồn điện 220V

Van điều khiển điện sử dụng điện áp 220V là loại van tương đối phổ biến ở Việt Nam, do cùng nguồn điện cung cấp là nguồn điện lưới quốc gia, được sử dụng ở rất nhiều quốc gia trên thế giới nhất là khu vực châu Á. Van điều khiển điện sử dụng điện áp này tiện lợi cho việc lắp đặt ở tất cả các vị trí mà không cần phải có thiết bị đổi điện

7.2 Van điều khiển điện sử dụng nguồn 3 pha điện 380V

Trong nhiều nhà máy hoặc khu công nghiệp sử dụng nguồn điện 3 pha, nên việc lắp đặt các van điều khiển điện trên nguồn điện này là tiện lợi và tiết kiệm điện năng. Điện áp 380V là nguồn điện công nghiệp rất phù hợp với các van có kích cỡ lớn, tuy nhiên lượng tồn kho các sản phẩm van điều khiển bằng điện với nguồn 380V không nhiều nên công ty Vimi thường tồn kho sẵn số lượng nhất định và hỗ trợ đặt hàng từ nhà máy ở nước ngoài về

8 Nhãn hiệu van điều khiển điện phổ biến

Trên thị trường có rất nhiều thương hiệu van điều khiển điện khác nhau, với kinh nghiệm nhiều năm trong lĩnh vực van công nghiệp, chúng tôi đã lựa chọn và đang cung cấp cho nhiều thương hiệu sản xuất đầu điều khiển điện lớn trên thế giới và khu vực

Van điêu khiển điện với xuất xứ  và thương hiệu của bộ điều khiển điện khác nhau sẽ ảnh hưởng lớn đến chất lượng cũng như giá thành của cả bộ van điều khiển điện, dựa vào phân khúc của dự án các kỹ sư của Vimi sẽ tư vấn giải pháp lựa chọn phù hợp với ngân sách và yêu cầu kỹ thuật mà bạn đưa ra

9 Tổng kho van điều khiển điện tại Việt Nam

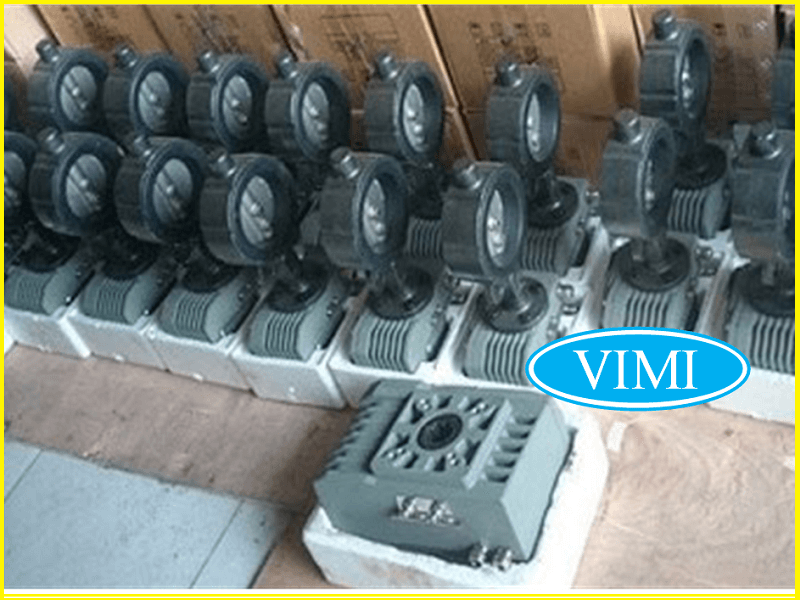

Tổng kho van điều khiển điện của công ty Vimi luôn tồn kho số lượng lớn cả đầu điện và các loại thân van khác nhau,  sẵn sàng cung cấp sản phẩm tới mọi công trình khắp 63 tỉnh thành khác nhau trên cả nước

Là nhà phân phối có nhiều năm kinh nhiệm trong lắp đặt và phân phối van điều khiển điện chúng tôi biết được những dòng sản phẩm nào mang ý nghĩa và tốt nhất, sử dụng hiệu quả cho khách hàng của mình.

Với mục tiêu đồng hành cùng khách hàng sử dụng van điều khiển điện dài hạn, giá trị sản phẩm và hậu mãi của khách hàng luôn được công ty đặt lên hàng đầu, từng bước phát triển đến nay Vimi đã đạt được những cột mốc nhất định về số lượng và vị trí kho hàng, cũng như đội ngũ kỹ sư bán hàng am hiểu về van điều khiển điện

Hiện nay công ty đang là nhà phân phối của nhiều thương hiệu van điều khiển điện khác nhau, tổng kho của công ty có sẵn nhiều van điều khiển bằng điện với đầy đủ kích thước với nhiều chủng loại khác nhau, công ty đã và đang cung cấp ngày một nhiều hơn vào các khu công nghiệp và các nhà máy sử dụng tư nhân.

Song song với tồn kho và bán hàng, đội ngũ thợ kho lắp dặt và kiểm tra tính vận hành của bộ điều khiển điện sau khi lắp đặt với thân van là 1 trong những bước cuối cùng và quan trọng nhất

10 Ưu nhược điểm của van điều khiển điện là gì?

Bất kỳ loại van nào cũng có ưu nhược điểm riêng của nó, với van điều khiển điện cũng vậy chúng đều có rất nhiều ưu điểm vượt trội so với các van vận hành bằng tay, nhưng cũng có nhược điểm riêng và nổi bật trong số các nhược điểm đó là giá thành sản phẩm cao hơn so với các phương pháp vận hành thô sơ

10.1 Ưu điểm của van điều khiển điện là gì

Dòng van điều khiển điện là dòng van điều khiển tự động dùng trong hệ thống tự động và bán tự động hóa, là sản phẩm cao cấp nhất nên van có rất nhiều ưu điểm

  • Đóng mở van điều khiển bằng điện nhanh hơn so với phương pháp vận hành tay gạt và van vận hành bằng tay quay
  • Van điều khiển điện kiểu ON/OFF có giá thành tương đối rẻ
  • Van điện điều khiển tuyến tính rất tiện lợi trong quá trình điều tiết lưu tốc dòng lưu chất
  • Giảm thiểu chi phí vận hành và đáp ứng được lực kéo khi ứng dụng trên đường ống cỡ lớn
  • Van điều khiển điện được sử dụng rộng rãi trong nhiều lĩnh vực.
  • Dễ dàng lắp đặt, thay thế và sữa chữa đơn giản do có thể sử dụng điện áp 220V
  • Thân van điều khiển điện đa dạng về vật liệu (đồng, inox hoặc nhựa) nên phù hợp với nhiều môi trường khác nhau.
  • Sử dụng được với nhiều loại điện áp khác nhau (220V, 24V, 380V) phù hợp với nhiều yêu cầu kỹ thuật

10.2 Nhược điểm của van điều khiển điện là gì

Vận hành bằng nguồn điện nên van sẽ mang những nhược điểm đặc thù không thể tránh khỏi

  • Van điện điều khiển tuyến tính có cấu tạo phức tạp hơn và giá thành cao hơn nhiều so với van ON/OFF
  • Giá thành van điều khiển điện nói chung cao hơn nhiều so với vận hành cơ học
  • Việc vận hành van điều khiển điện đòi hỏi người vận hành, cũng như thợ bảo dưỡng phải có trình độ chuyên môn tương đối cao.



11 Ứng dụng của van điều khiển điện là gì

Với ứng dụng rộng rãi trong nhiều nghành nghề, cũng như các hệ thống khác nhau, van điều khiển điện được ứng dụng ngày một nhiều trong thực tế, đặc biệt là các khu công nghiệp, các nhà máy chế biến thực phẩm, các dây truyền sản xuất nơi sử dụng nhiều van cho nhiều chu trình hoạt động khác nhau của toàn hệ thống.

Van bi đặc biệt là van bi nhựa và van bi inox được ứng dụng nhiều trong van điều khiển điện để lắp đặt trong nhiều nhà máy như: Nhà máy sản xuất bi rượu và nước giải khát, các nhà máy chế biến lương thực và thực phẩm ứng dụng rộng rãi

Cùng với van bi, van bướm điều khiển điện, cũng được áp dụng trong nhiều hệ thống tương tự như van bi, tuy nhiên chúng được lắp đặt vào những đường ống có đường kính lớn hơn, bởi kích thước van bi thường giới hạn ở những van kích có kích thước nhỏ và trung bình.

"
