Van bướm có tên tiếng anh là Butterfly Valve là chủng loại van phổ biến, được sử dụng với số lượng nhiều nhất, đa dạng cho nhiều lĩnh vực, dẫn được nhiều lưu chất khác nhau và có đa dạng kiểu vận hành, đồng thời van thuộc loại có giá thành rẻ nhất với nhiều vật liệu khác nhau phù hợp với dải nhiệt độ và áp suất rộng.

✅ Hàng hóa	⭐ Đa dạng mẫu mã
✅ Giá tốt	⭐ Rẻ số #1
✅ Giấy tờ	⭐ Đầy đủ CO-CQ
✅ Bảo hành dài hạn	⭐ 12 tháng
✅ Giao hàng	⭐ Toàn quốc

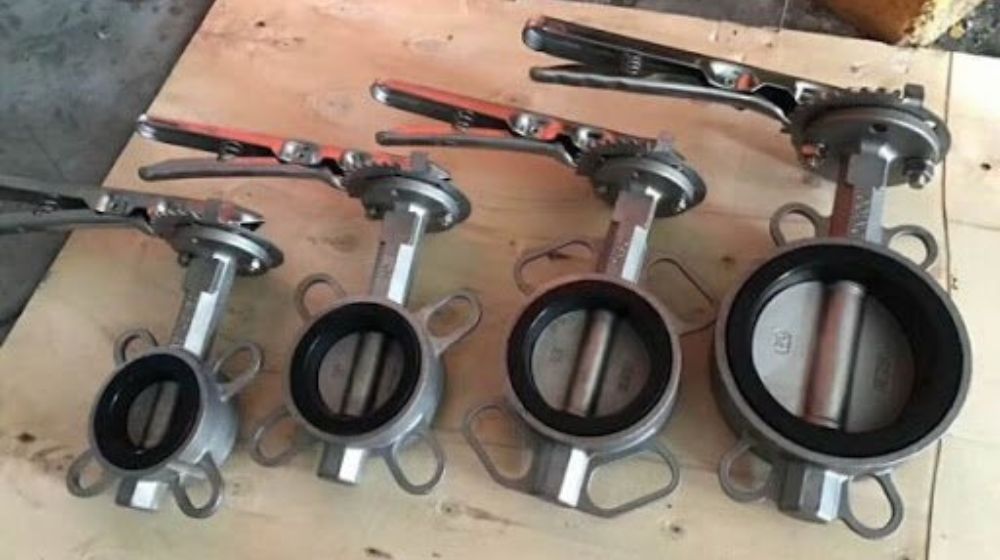

1. Van bướm sẵn hàng số lượng lớn tại kho Vimi

Với mong muốn được phục vụ khách hàng một cách tốt nhất. Ban lãnh đạo công ty luôn chỉ đạo để có lượng tồn kho lớn, từ đó có thể phục vụ được nhiều công trình, nhà máy hơn và luôn đảm bảo tiến độ của quý khách hàng.

✔ Lượng hàng tồn kho lớn, duy trì liên tục nhập kho đủ số lượng

✔ Nhập khẩu đầy đủ các kích cỡ từ DN40 đến DN600

✔ Đa dạng chủng loại van bướm: inox, gang, nhựa, tay gạt, vô lăng…

Pneumatic control butterfly valve Stock

Electric control butterfly valve Stock

Chúng tôi tin rằng có thể cung cấp đến khách hàng những công trình lớn nhỏ trên khắp cả nước.

2. Van bướm do Vimi cung cấp đầy đủ CO, CQ

Van bướm nhập khẩu do Vimi cung cấp đầy đủ chứng nhận CO CQ, thuận tiện cho các nhà thầu trong quá trình hoàn thiện hồ sơ. Đồng thời chứng minh rõ nguồn gốc xuất xứ và chất nhận chất lượng, đảm bảo cho sản phẩm được hoạt động an toàn trên hệ thống.

Các van bướm điều khiển khí nén nhập khẩu, với đầy đủ chủng loại theo vật liệu – kiểu kết nối.

Van bướm điều khiển khí nén được nhập khẩu ở nhiều quốc gia khác nhau.

3. Chế độ bảo hành van bướm của Vimi vượt trội

Là một trong những tiêu chí hàng đầu mỗi khi lựa chọn mua bất kỳ sản phẩm nào. Vì thế công ty Vimi cũng rất chú trọng đến khâu bảo hành van bướm.

✔ Hầu hết sản phẩm đều được bảo hành từ 12 ~ 18 tháng

✔  Bảo hành linh động: Bảo hành tại kho hoặc tại chân công trình

✔ Thời gian bảo hành có thể được linh động từ lúc khách hàng đưa vào sử dụng

✔ Một số sản phẩm có chế độ bảo hành 1 đổi 1

4. Các chủng loại van bướm công nghiệp

4.1 Phân loại van bướm theo phương pháp vận hành

Như đã trình bày ở phía trên, chúng ta có rất nhiều phương pháp vận hành khác nhau, phù hợp với từng mục đích sử dụng khác nhau, phù hợp với vị trí lắp đặt van, cũng như hệ thống đường ống hoặc lưu chất trong nhà máy, xí nghiệp, doanh nghiệp đang vận hành là tự động, bán tự động hay là vận hành bằng tay

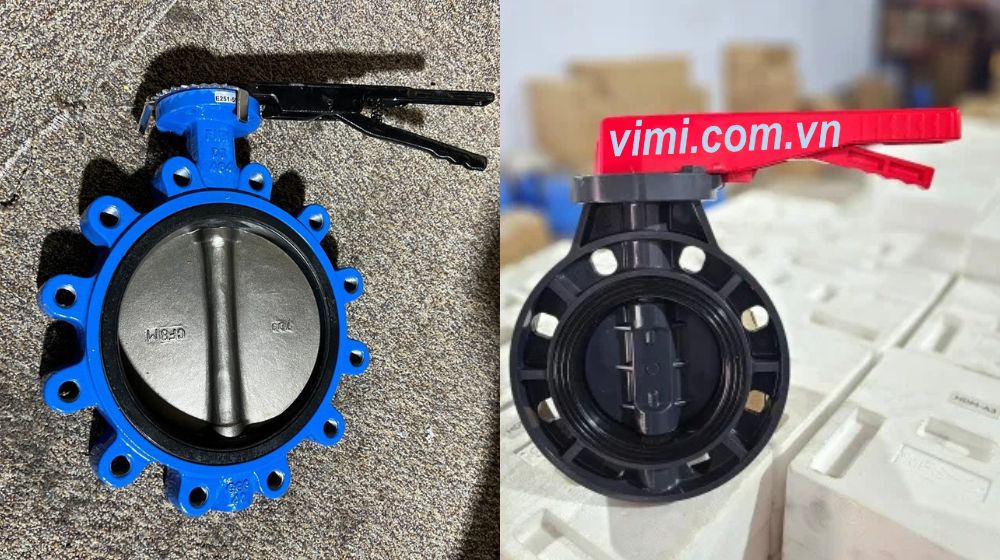

4.1.1 Van bướm tay gạt

Hầu hết tất cả các nhãn hiệu đều chế tạo 2 loại van bướm theo kiểu vận hành bằng tay gạt và tay quay. Bởi van vận hành theo phương pháp này là cơ bản, không đòi hỏi kinh nghiệm của người vận hành, cũng như trình độ chuyên môn của người khai thác.

Ngoài ra, khi cần thay thế phương pháp vận hành chúng ta chỉ cần tháo tay gạt và thay thế vào bằng bộ điều khiển, tham khảo các loại van bướm tay gạt

Ưu điểm

• Giá thành rẻ hơn so với các loại van khác
• Thiết kế đơn giản, nhẹ, chiếm ít không gian lắp đặt, trọng lượng nhẹ
• Thao tác đóng mở van dễ dàng

Nhược điểm

• Các loại van có cấu tạo bằng tay nên cần lực, dễ hư khi mở các góc 15° – 75°
• Đối với các van lớn từ DN200 trở lên, gặp khó khăn trong việc vận hành

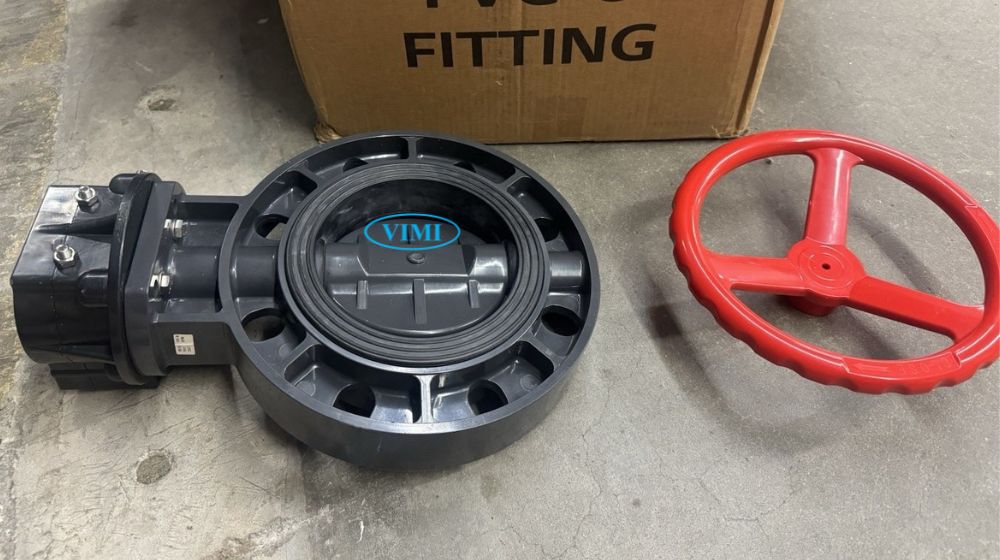

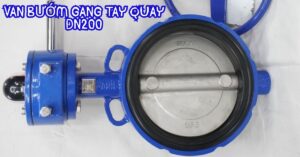

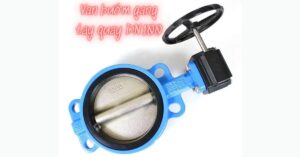

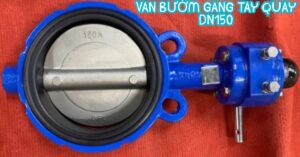

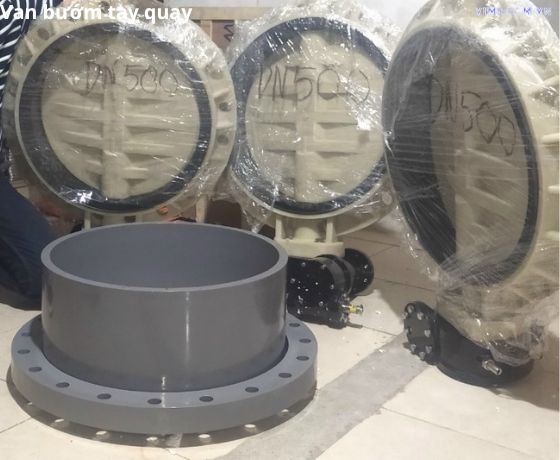

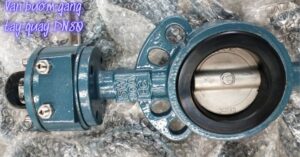

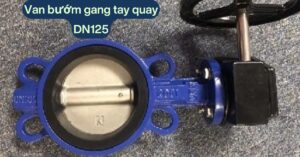

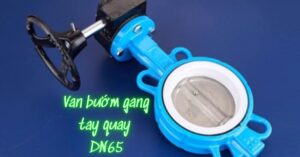

4.1.2 Van bướm tay quay

Cũng là phương pháp vận hành băng tay, tuy nhiên van bướm tay quay phù hợp với các van có kích thước lớn ( Thường từ DN200 hoặc DN250 trở lên ), bởi lực tác động lên trục van cần lớn để xoay cánh bướm van, đặc biệt khi lực của lưu chất tác động lên cánh van.

Ưu điểm

• Dễ dàng đóng mở và điều chỉnh góc mở cho van
• Là dòng sản phẩm có giá thành rẻ
• Cấu tạo đơn giản, nhẹ, chiếm ít không gian khi lắp đặt vào hệ thống
• Thuận tiện khi cần bảo trì hoặc thay mới

Nhược điểm

• Độ bền của van không cao, nếu so sánh với các dòng van bi, van cổng
• Không chịu được áp lực cao

4.1.3 Van bướm tín hiệu điện

Van bướm tín hiệu điện chính là van bướm thông thường được gắn thêm hộp tín hiệu điện. Bộ tín hiệu điện này có nhiệm vụ cung cấp tín hiệu tới phòng điều khiển để thông báo tình trạng đóng mở của van bướm.

Van bướm tín hiệu điện được sử dụng rộng rãi trong các hệ thống PCCC, hệ thống cấp thoát nước, xử lý nước thải. Van bướm tín hiệu điện được nhập khẩu trực tiếp đầy đủ kích cỡ DN50 – DN500…

Electric control butterfly valve

Kiểu van này thường được sử dụng trong các hệ thống điều khiển van tự động, đặc biệt phù hợp với những vị trí khó vận hành ( do thiếu không gian hoặc do vị trí vận hành không an toàn cho con người), hoặc để đáp ứng mục đích vận hành tự động giúp tăng hiệu quả giảm nhân công.

Ưu điểm

• Thời gian đóng mở chậm, không gây hiện tượng sock áp suất trong đường ống
• Tiêu chuẩn chống nước cao, sử dụng được ngoài trời và trong nhà
• Giảm chi phí vận hành, trên các hệ thống yêu cầu tính tự động hoá cao
• Quá trình lắp đặt van đơn giản, dễ dàng

Nhược điểm

• Sản phẩm có giá thành cao hơn so với các loại van bướm vận hành bằng tay
• Thời gian đóng mở chưa nhanh bằng van bướm khí nén

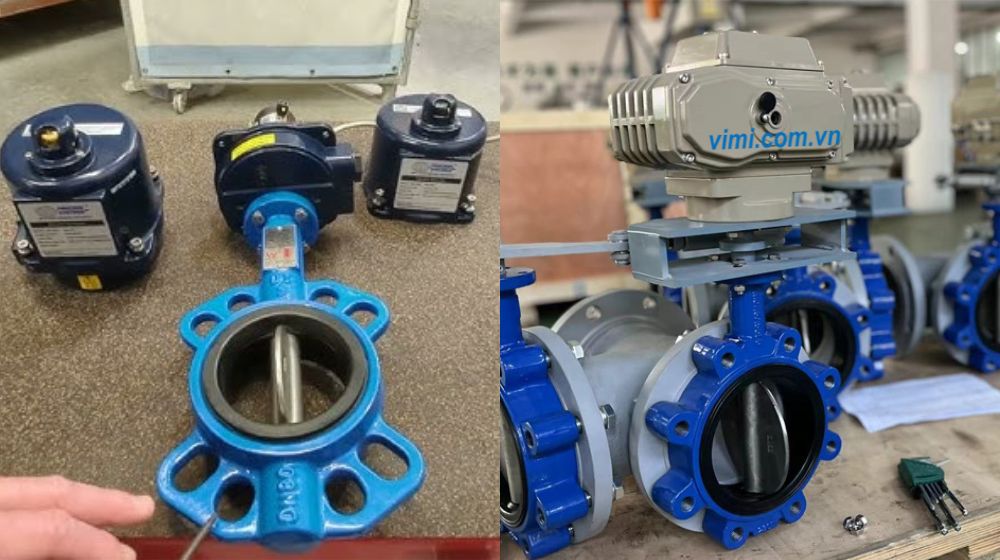

Van bướm điều khiển bằng điện của nhiều thương hiệu khác nhau, đang được Vimi cung cấp

Kho sẵn hàng với nhiều bộ điều khiển điện, sản phẩm được tách riêng 2 bộ phận ( thân van và bộ điều khiển) hoặc lắp ghép sẵn theo từng kích cỡ và model của bộ điều khiển điện

Đặc biệt van bướm điều khiển điện với những kích cỡ lớn từ DN400 trở lên

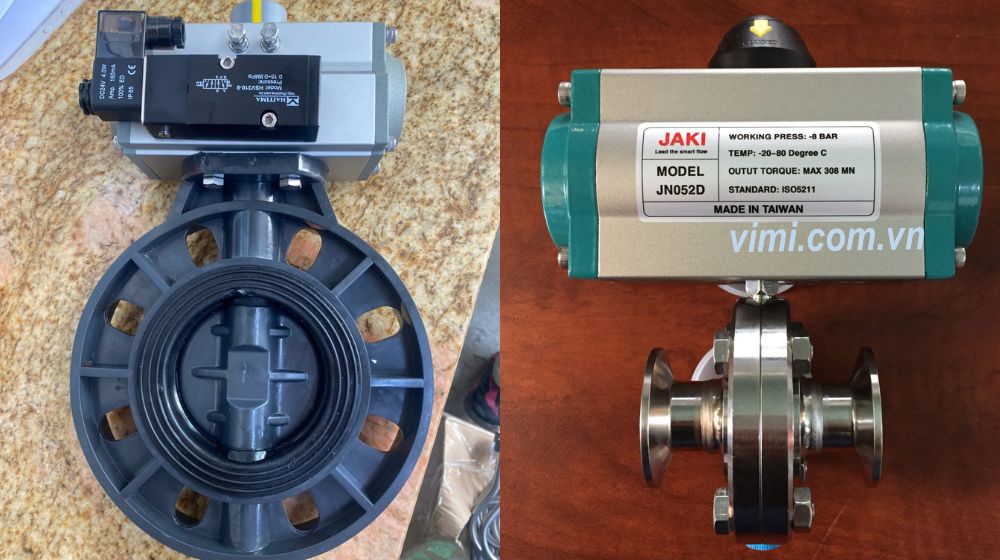

4.1.4 Pneumatic control butterfly valve

Van bướm điều khiển bằng khí nén, loại van bướm điều khiển tự động có mức an toàn cao bậc nhất, bởi giảm thiểu an toàn do chập hoặc nhiễm điện, song song với đó là áp lực khí nén dùng để điều khiển van chỉ khoảng 3 ~ 8Bar nên ít gây tai nạn đối với con người

Ưu điểm

• Dễ vận hành, sử dụng
• Có thể lắp đặt tại nhiều vị trí khác nhau, kể cả những chỗ dễ dây chập cháy
• Độ an toàn cao trong quá trình vận hành
• Chi phí đầu tư cho hệ thống

Nhược điểm

• Van bướm điều khiển khí nén có độ bền không quá cao
• Giá sản phẩm thường cao hơn các loại van bướm vận hành bằng tay

Vimi.com.vn đang cung cấp nhiều nhãn hiệu van bướm điều khiển khí nén khác nhau

Chúng tôi phân phố van bướm điều khiển khí nén, theo cả 2 kiểu tác động đơn và tác động kép, đáp ứng nhu cầu của khách hàng và đảm bảo yếu tố kỹ thuật cho sản hệ thống, cả 2 phương pháp đều cho khả năng đóng mở nhanh

Van hành bằng khí nén theo cả kiểu đóng mở ON/OFF và kiểu đóng mở tuyến tính, đều được phân phối và hỗ trợ của kỹ thuật trong hướng dẫn lắp đặt và tư vấn sử dụng bởi đội ngũ kỹ sư bán hàng của Vimi Tech Jsc

Phân loại theo vật liệu chế tạo

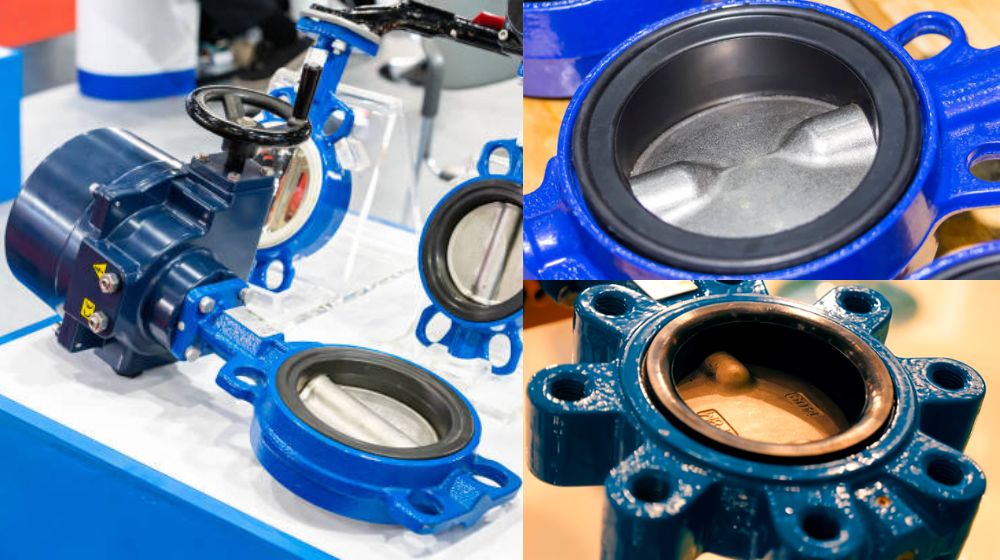

Van bướm gang

Đây là dòng Butterfly Valve sử dụng phổ biến cho nước sạch hoặc nước thải đã qua xử lý, van có giá thành rẻ do được chế tạo từ vật liệu thân gang – Trục và cánh là inox – Gioăng cao su tự nhiên NBR hoặc EPDM, phù hợp với lưu chất

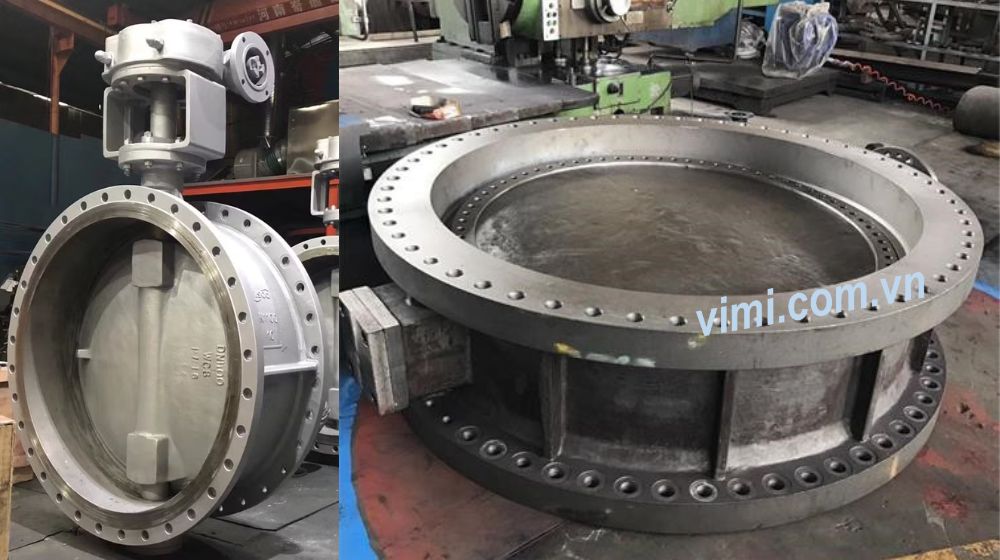

Van bướm thép

Thường là các Butterfly Valve chịu nhiệt, chịu áp lực – đặc biệt thường sử dụng trong các van bướm lệch tâm, làm kín bằng chính kim loại – không sử dụng gioăng là vật liệu cao su để tăng khả năng chịu nhiệt độ.

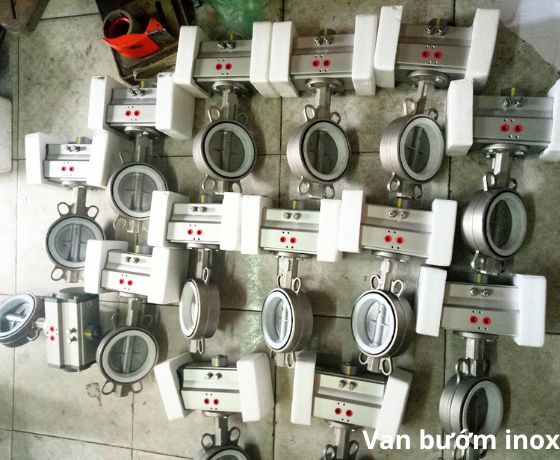

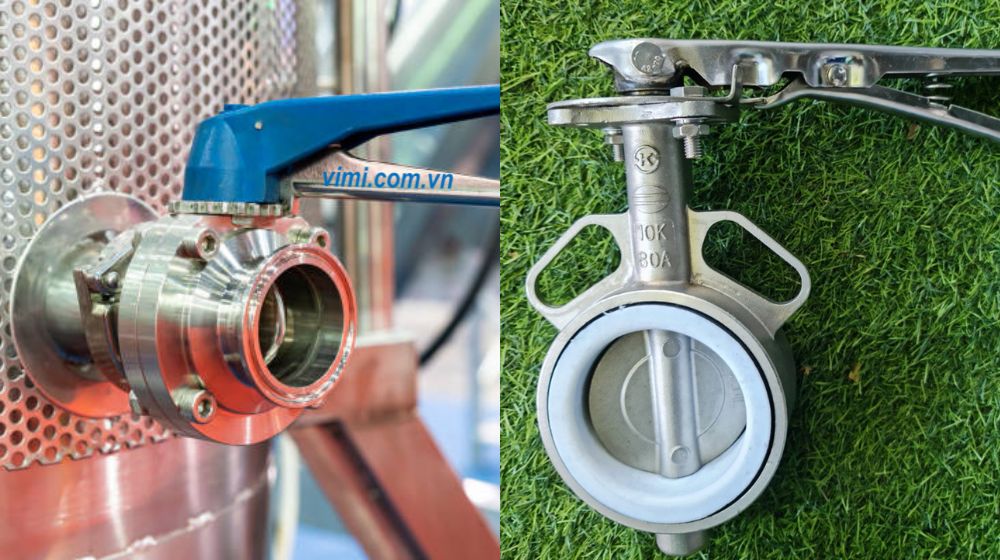

Van bướm inox

Stainless Steel Butterfly Valve là dòng van bướm phổ biến sử dụng trong hệ thống hơi, nước thải có thành phần hóa chất, hoặc sử dụng dẫn hóa chất với khả năng chịu nhiệt độ và áp suất lớn. Van có tính kháng hóa chất, chống ăn mòn nên trong nhiều trường hợp được sử dụng trong các hệ thống sản xuất và chế biến lương thực – thực phẩm

Ưu điểm

• Van bướm inox có độ bền cao
• Có thể hoạt động tốt trong các hệ thống có nhiệt độ cao
• Khả năng ứng dụng đa dạng, sử dụng cho nhiều loại môi trường làm việc
• Rất đa dạng phương pháp vận hành

Nhược điểm

• Giá thành sản phẩm cao hơn các dòng van bướm chế tạo từ vật liệu khác
• Chi làm làm kín bên trong van bướm inox thường được làm bằng các vật liệu cứng nên việc đóng mở van phải sử dụng một lực khá lớn

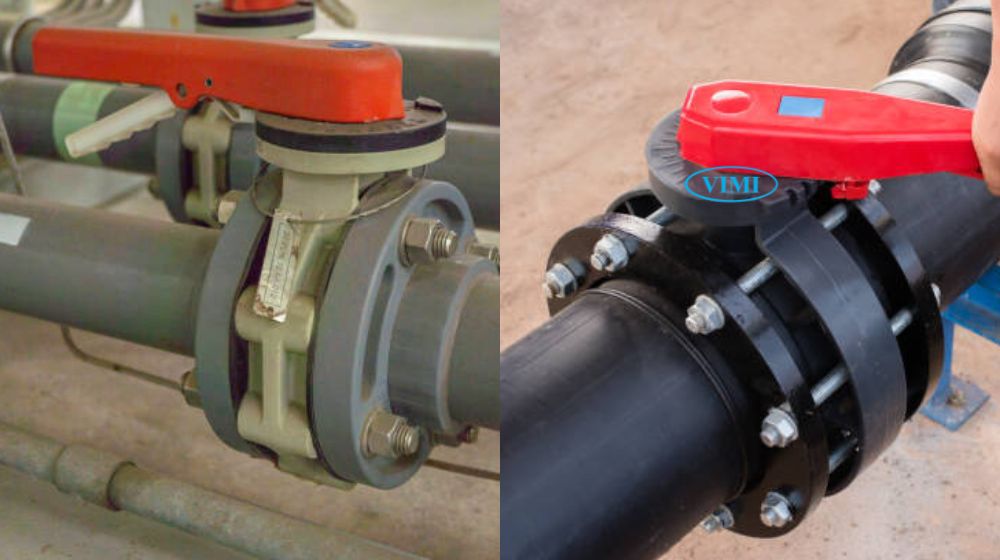

Van bướm nhựa

Plastic Butterfly Valve rât phù hợp với hệ thống nuôi trồng thủy sản, bởi thân van thường ngâm trong nước, trong khi đặc tính của nhựa PVC là khả năng chịu nước tốt. Trong nhiều trường hợp van được sử dụng trong các hệ thống dẫn hóa chất, bởi nhựa có tính kháng hóa chất. Tuy nhiên, điểm yếu của dòng van bướm nhựa là chịu nhiệt và chịu áp lực kém

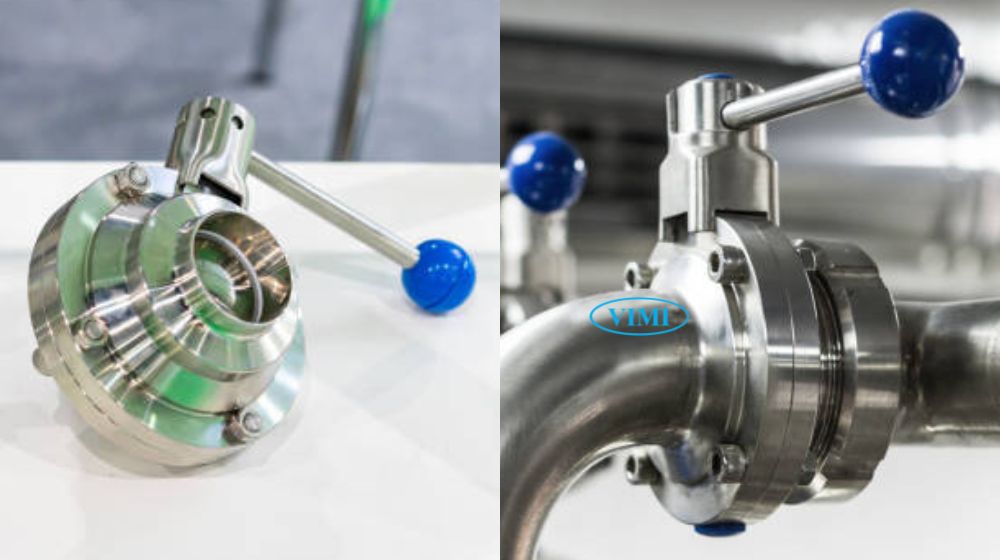

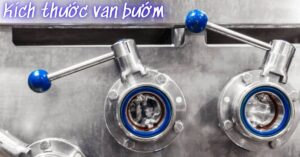

Van bướm vi sinh

Van bướm vi sinh hay còn gọi là van bướm inox vi sinh, thường được dùng nhiều trong các hệ thống y tế, thực phẩm, nước giải khát, hoá chất. Loại van này thường được chế tạo từ vật liệu inox 304 hoặc 316L.

Van bướm inox vi sinh cũng có nhiều kiểu vận hành và kết nối, chính vì vậy mà dòng van này cũng có khả năng ứng dụng rất cao.

Van bướm đồng

Van bướm đồng thường ít được sử dụng, không quá phổ biến trên các hệ thống, bởi vật liệu đồng thường không được sử dụng cho nhiều hệ thống, và giá thành khá cao. Dòng van bướm này thường được sử dụng cho các hệ thống đặc biệt để cấp thoát các dòng lưu chất nước sạch.

4.2 Phân loại van bướm theo kiểu kết nối

Thông thường sản phẩm van bướm thường sử dụng loại kẹp hay còn gọi là van bướm Waffer, bởi kiểu này phù hợp với nhiều tiêu chuẩn mặt bích khác nhau. Song, nhiều trường hợp để tăng độ cứng vững, tăng khả năng chống rò rỉ nhiều trường hợp cần sử dụng loại tai bích hoặc mặt bích.

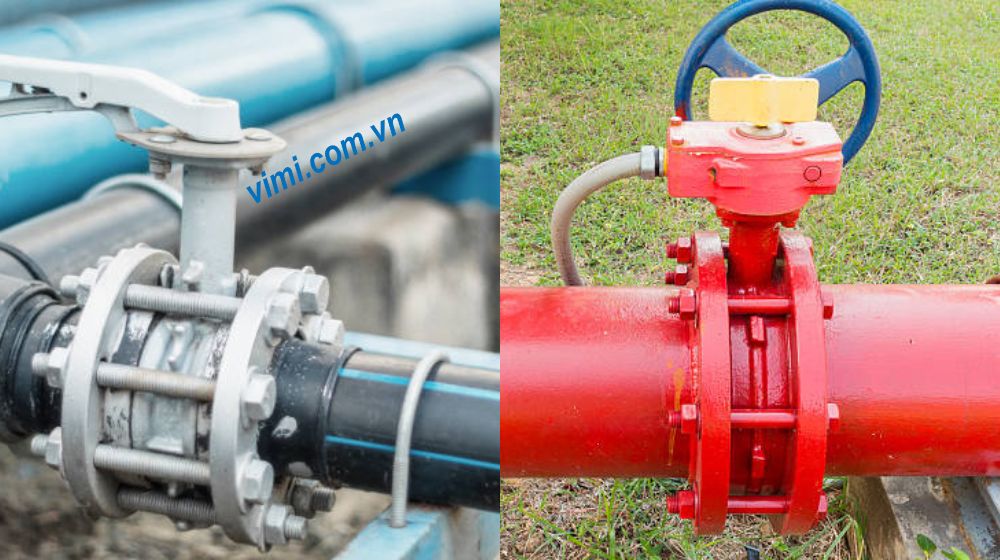

Wafer Butterfly Valve – Van bướm kẹp

Với van bướm kẹp, sản phẩm được hầu hết các nhãn hiệu sản xuất chế tạo. Bởi van có tính lắp lẫn cho các đường ống sử dụng mặt bích theo các tiêu chuẩn khác nhau, khách hàng yên tâm về tính lắp ghép khi lựa chọn sản phẩm này

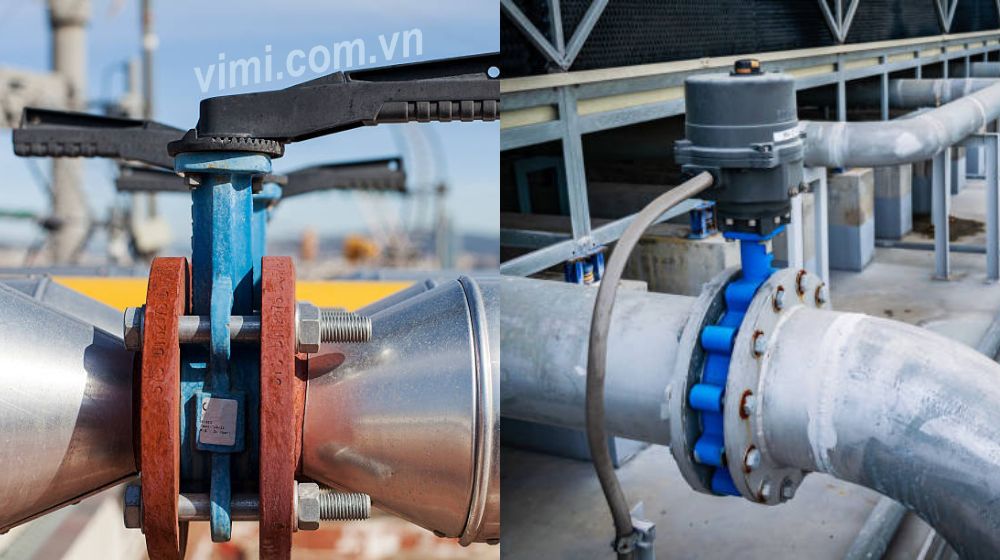

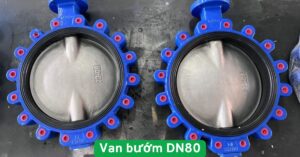

4.2.1 Van bướm tai bích

Kiểu tai bích đặc biệt quan trọng khi sản phẩm có kích cỡ lớn từ DN400 trở lên bởi trọng lượng của van lớn, khả năng vận chuyển và lắp đặt bởi sức người trở nên khó khăn trong việc cố định sản phẩm, cũng vì lý do đó một số nhà thiết kế hoặc chủ đầu tư chỉ định dòng sản phẩm này đối với kiểu van bướm kẹp. Tai bích có nhiều hình dạng khác nhau, tuy nhiên không quan trọng vì chúng đều có mục đích giữ cố định sản phẩm trong quá trình lắp ghép

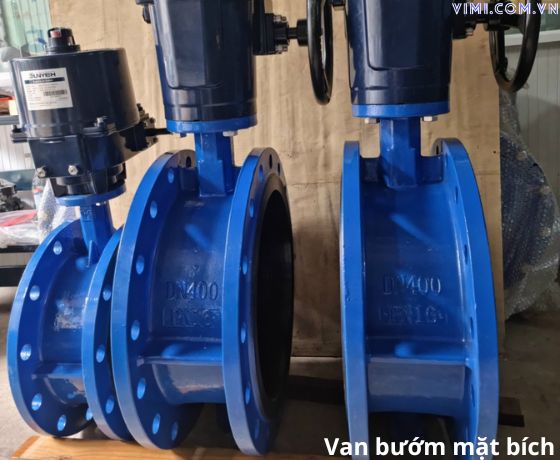

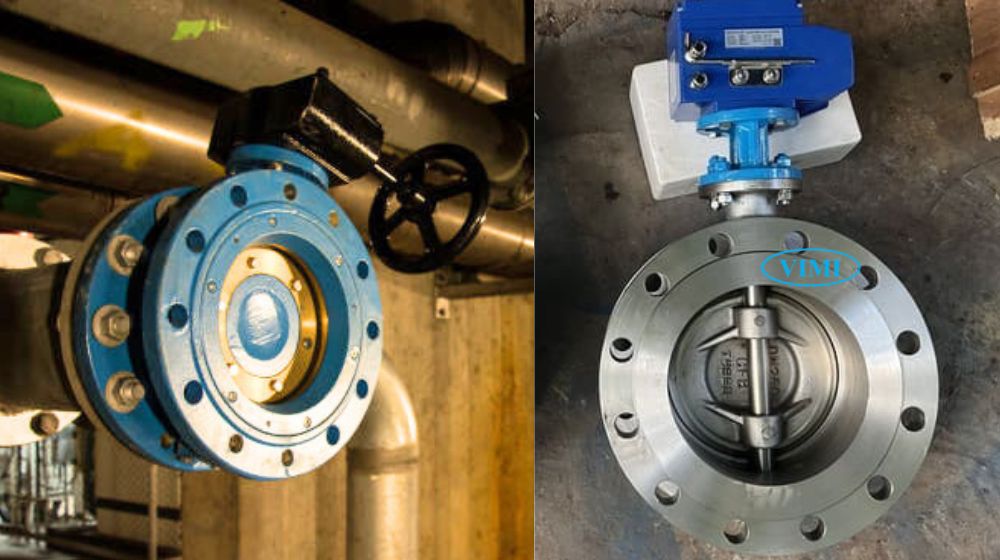

4.2.2 Flange butterfly valve – Van bướm mặt bích

Đặc biết lưu ý với van bướm mặt bích, chúng ta cần phải biết rõ tiêu chuẩn mặt bích của đường ống kết nối. Bởi mặt bích chỉ có tính lắp lẫn với những kích cỡ và tiêu chuẩn nhất định, tránh trường hợp không có khả năng lắp lẫn – phải đổi trả van.

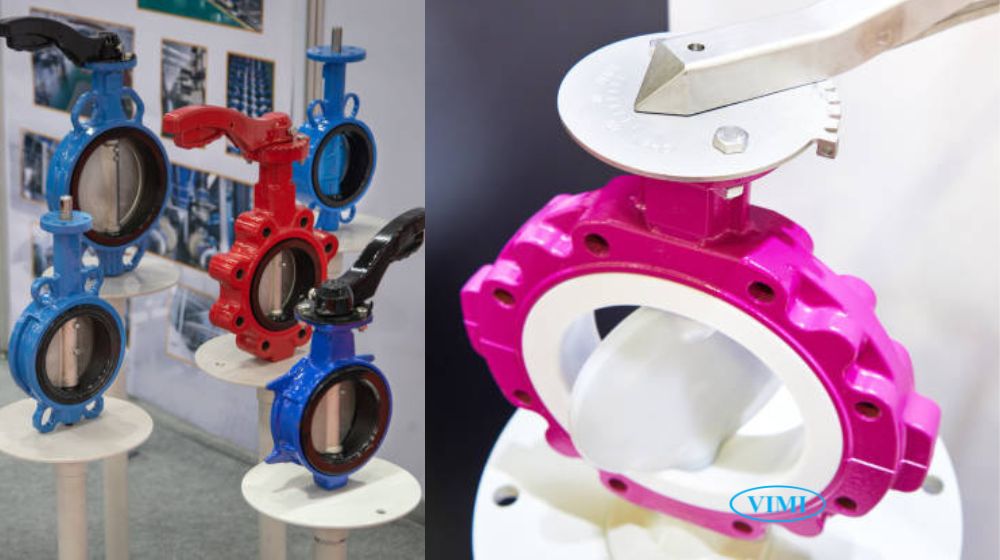

4.3 Phân loại van bướm theo nguồn gốc xuất xứ

Chúng tôi đã làm việc và trở thành đối tác của nhiều thương hiệu uy tín trên thế giới nhằm phục vụ đa dạng nhu cầu sử dụng tại Việt Nam. Các nhãn hiệu đến từ các đất nước có nền công nghiệp phát triển thuộc nhóm G7, G20 hoặc các nước đang phát triển.

4.3.1 Van bướm có xuất xứ Nhật Bản

Được biết đến là một trong các nước công nghiệp thuộc nhóm G7. Butterfly Valve có nguồn gốc từ Nhật Bản luôn là những van bướm có chất lượng cao, với kỹ thuật tôi luyện vật liệu và máy móc chế tạo của những nhãn hiệu với bề dày lịch sử hàng vài chục năm. Nổi bật như van bướm Tomoe, Nakakita, Kizt… Tuy nhiên giá thành của van thường cao hơn các van có cùng xuất xứ Châu Á

4.3.2 Van bướm có xuất xứ Hàn Quốc

Là một trong những Butterfly Valve đến từ Châu Á, cạnh tranh với Japan Butterfly Valve các van bướm có xuất xứ Hàn Quốc đang được sử dụng rất rộng rãi tại nhiều dự án có vốn FDI ở các khu công nghiệp trên cả nước của Việt Nam chúng ta. Bởi van có giá thành rẻ hơn so với van bướm Nhật Bản, trong khi chất lượng của những thương hiệu van đến từ đất nước công nghiệp này cũng rất ổn định. Đáng kể đến là van bướm Wonil, Samyang, Samwoo,…

4.3.3 Malaysia Butterfly Valve – Van bướm Malaysia

Trong các hệ thống dẫn nước, đặc biệt là các hệ thống nước chữa cháy của tòa nhà, hoặc hệ thống dẫn nước thải của các khu công nghiệp – nhà máy. Van bướm Malaysia được sử dụng tương đối phổ biến, bởi giá thành rẻ trong khi chất lượng được nhiều chủ đầu tư phê duyệt. Một số nhãn hiệu được Vimi hợp tác cung cấp đã được nhà thầu chỉ đinh từ trong giai đoạn thiết kế như: AUT, ARV

4.3.4 China Butterfly Valve – Van bướm Trung Quốc

Van bướm Trung Quốc được cung cấp cho nhiều đơn vị thi công, với mức giá thành rẻ, sản phẩm có chất lượng không bằng các nhãn hiệu khác, tuy nhiên giá thành rẻ không hoàn toàn do chất lượng, mà ưu điểm lớn nhất là khoảng cách địa lý ngắn – đồng nghĩa với việc chi phí vận tải thấp, đặc biệt hơn nữa là nguồn nguyên liệu chế tạo và nhân công rẻ, cùng với máy móc hiện đại, giúp cho những lô van bướm nhập khẩu từ Trung Quốc có giá thành rẻ bậc nhất.

5. TOP các dòng van bướm tốt nhất thị trường Việt Nam

Hiện nay, trên thị trường có rất nhiều các thương hiệu van bướm khác nhau, xong để lựa chọn được sản phẩm van bướm có chất lượng tốt và giá thành phải chăng là điều mà rất nhiều khách hàng băn khoăn. Dưới đây là một số các dòng van bướm thuộc TOP các sản phẩm được tin tưởng lựa chọn sử dụng nhiều nhất hiện nay

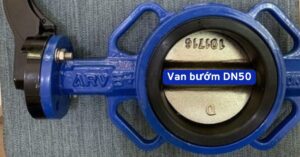

5.1 Van bướm ARV và AUT – Malaysia

Hai dòng van bướm này thuộc phân khúc tầm trung, có giá thành rẻ, xuất xứ Malaysia, chất lượng sản phẩm đáp ứng được yêu cầu vận hành trên đa dạng các hệ thống công nghiệp hiện nay. Và đặc biệt là dòng van này thường sẵn hàng số lượng lớn tại Vimi cũng như trên toàn thị trường.

5.2 Van bướm Kit – Nhật Bản

Van bướm thương hiệu Kitz của Nhật Bản, thuộc dòng van có chất lượng rất tốt, giá thành sản phẩm khá cao. Chính vì vậy mà việc loại sản phẩm van bướm Kitz xuất hiện các hàng giả hàng nhái kém chất lượng trên thị trường là điều không thể tránh khỏi, quý khách hàng nên lựa chọn tìm hiểu kĩ trước khi mua các dòng sản phẩm này.

5.3 Van bướm Toyo – Nhật Bản

Cũng là thương hiệu van đến từ Nhật Bản, xong các sản phẩm van bướm Toyo được biết đến là dòng van bướm có giá thành rất cao, thuộc một phân khúc cao cấp hơn hẳn các dòng thương hiệu khác. Điểm đặc biệt là phần cổ van được trang bị thêm một lớp cách nhiệt nằm giữa thân van và bộ phận điều khiển.

5.4 Van bướm Wonil – Hàn Quốc

Dòng van bướm Wonil cho đến thời điểm hiện nay đã có mặt tại rất nhiều các thị trường và quốc gia khác nhau, với chất lượng sản phẩm và giá thành phải chăng, có nguồn gốc xuất xứ uy tín, chắc chắn sẽ đáp ứng được yêu cầu khắt khe trên các hệ thống đường ống cũng như nhu cầu sử dụng của người vận hành.

5.5 Van bướm Samwoo – Hàn Quốc

Cũng là một đại diện đến từ xứ sở kim chi, van bướm thương hiệu Samwoo đã và đang được rất nhiều người sử dụng tin tưởng lựa chọn cho các hệ thống của mình. Đặc biệt là các công trình dự án có quy mô lớn, rất thích sử dụng loại van bướm này, bởi chất lượng của sản phẩm van bướm Samwoo đã được khẳng định qua thời gian rất dài, đảm bảo vận hành hiệu quả trên các hệ thống công nghiệp hiện nay.

6. Vimi cung cấp các sản phẩm van bướm có chất lượng cao – giá thành rẻ #1

Với nhiều lợi thế như.

✔ Đơn vị nhập khẩu trực tiếp, nguồn tài chính mạnh.

✔ Đơn vị có kinh nghiệm vì thế chúng tôi mong muốn đưa sản phẩm van bướm đến tay khách hàng là rẻ nhất.

✔ Ưu đãi về giá, dù chỉ với 1 sản phẩm.

✔ Với dự án hãy liên hệ ngay với bộ phận kinh doanh để được tư vấn, hỗ trợ tốt nhất.

7. Đội ngũ tư vấn, bán hàng nhiệt tình và giàu kinh nghiệm

Hầu hết đội ngũ tư vấn kỹ thuật, bán hàng đều là những kỹ sư, chuyên viên kỹ thuật nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp. Với phương trâm làm việc “ luôn nổ lực làm hài lòng khách hàng” hy vọng có thể hợp tác được với các quý công ty.

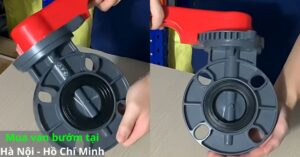

8. Cung cấp các sản phẩm van bướm trên toàn quốc

Công ty chúng tôi có trụ sở chính Hà Nội, kho và văn phòng tại Hà Nội, HCM. Chúng tôi đã cung cấp mặt hàng van trên toàn quốc.

Vì vậy, hãy liên hệ ngay bộ phận kinh doanh để được hỗ trợ tốt nhất nhé.

9. Kiến thức chung về van bướm

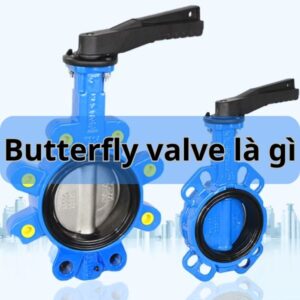

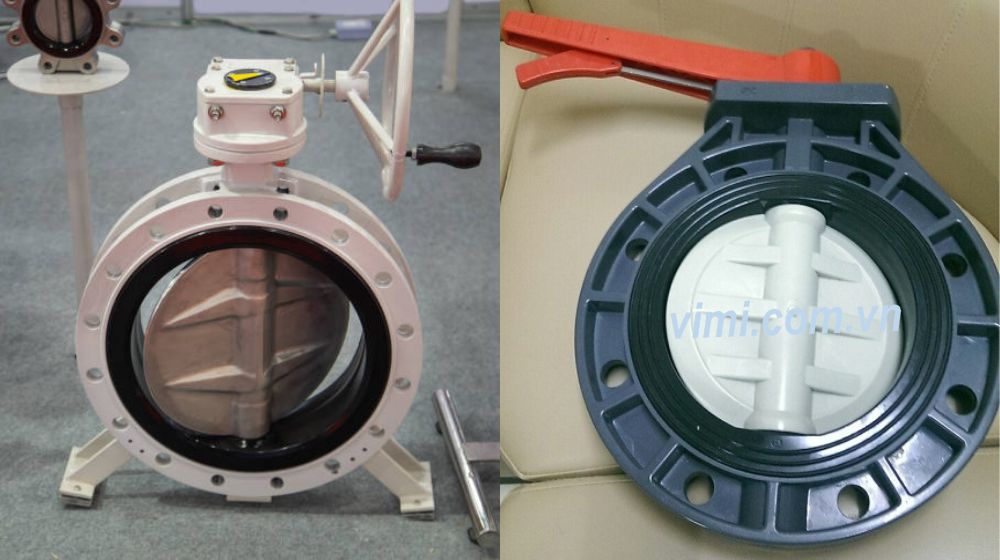

9.1 Van bướm là gì

Van bướm là một thiết bị được lắp trên đường ống, dùng để đóng mở dòng lưu chất hoặc điều tiết lưu chất trên đường ống, bằng cách xoay cánh van một góc 90 độ quanh trục của nó.

Tên tiếng anh của van bướm là : Butterfly valve

Chính vì vậy một số đơn vị, công ty có người làm việc với đối tác nước ngoài cũng sẽ đặt câu hỏi: “Butterfly valve là gì?” Và nếu bạn cũng đang gặp băn khoăn giống như vậy, thì hãy xem lại phần khái niệm bên trên của chúng tôi nhé.

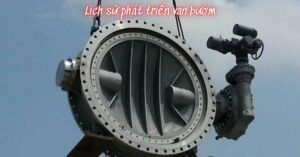

9.2 Lịch sử hình thành van bướm

Vào những năm 1930, Hoa Kỳ đã phát minh ra van bướm. Van này có mô-men xoắn hoạt động nhỏ, không gian lắp đặt nhỏ và trọng lượng nhẹ. Ví dụ với van có kích thước DN1000, van bướm nặng khoảng 2T, nhưng van cổng nặng tới 3,5T. Van bướm dễ dàng kết hợp với các thiết bị lái khác nhau, và có độ bền và độ tin cậy tốt.

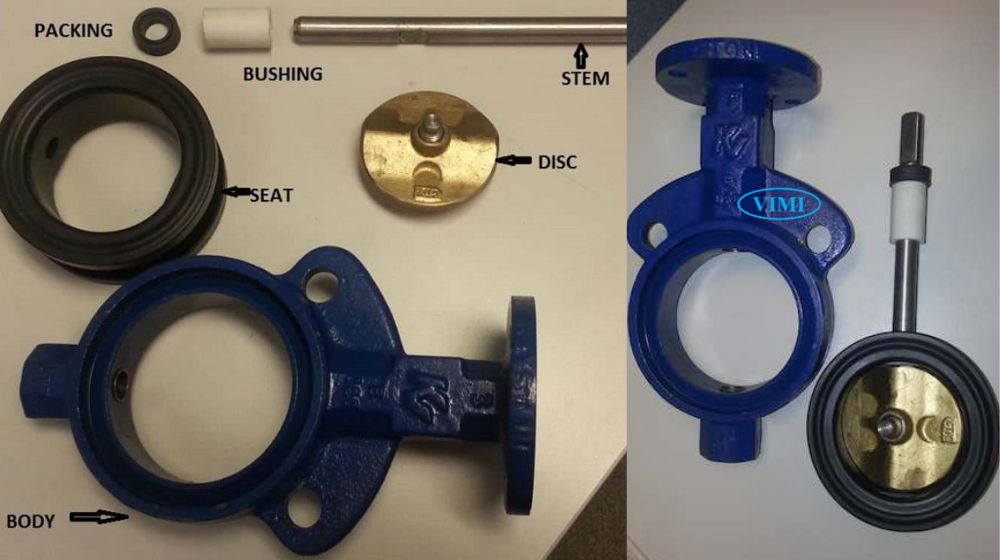

9.3 Cấu tạo cơ bản của ButterFly Vavle

Qua bài viết ” Van bướm là gì ” chúng ta đã hiểu được cấu tạo cơ bản của van bướm. Van có cầu tạo gồm các phần cơ bản

9.3.1 Thân van bướm

Bộ phận làm đế đỡ cho trục và cánh van – đồng thời là phần bên ngoài chịu va đập, chịu nhiệt độ và tác động từ các yếu tố tác động bên ngoài

9.3.2 Trục van bướm

Bộ phận thường làm bằng vật liệu inox – chịu tải trọng và chịu tác dụng lực momen xoay, vì inox có độ cứng và độ bền cao, không bị ảnh hưởng xấu của dòng lưu chất bên trong tác động lên

9.3.3 Cánh van bướm

Đây là bộ phận chịu lực tác động trực tiếp của dòng lưu chất, đặc biệt khi van đóng mở hoặc để ở trạng thái điều tiết dòng lưu chất ( không đóng mở hoàn toàn ). Cũng vì cấu tạo và nguyên lý hoạt động của cánh van mà van bướm không phải là dòng van dùng cho điều tiết

9.3.4 Điều khiển của butterfly valve

Tùy theo phương pháp vận hành khác nhau mà van có thể có bộ phận điều khiển là tay gạt, tay quay hoặc bộ điều khiển ( Điện, khí nén, hoặc dầu áp lực ). Tuy nhiên, tất cả các phương pháp điều khiển này đều sinh ra lực ( Từ tay con người, hoặc từ máy móc ) tác động lên trục van làm xoay trục – đồng thời xoay cánh van gắn trên trục van đó

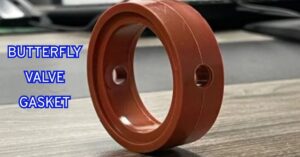

9.3.5 Gioăng van bướm

Gioăng sử dụng trong dòng van này chủ yếu là gioăng cao su EPDM ~ NBR, thường sử dụng với van thân gang cánh inox. Hoặc gioăng EPDM ~ Teflon, chủ yếu dùng với van bướm toàn thân inox

9.4 Các thiết kế van bướm

Van bướm được thiết kế với hai dạng chính là van bướm đồng tâm và van bướm lệch tâm, trong van bướm lệch tâm được chia thành một số kiểu thiết kế cụ thể, để dễ tổng hợp và so sánh, Vimi có thống kê trong bảng dưới đây:

Van bướm đồng tâm		Tâm của van bướm trùng với trục van và tâm đường ống
Van bướm lệch tâm	Van bướm lệch tâm đơn	Tâm van bướm lệch tâm trục van, trùng tâm đường ống
	Van bướm lệch tâm kép	Trục van bướm lệch tâm van và lệch tâm đường ống
	Van bướm lệch tâm ba	trục van lệch tâm van và đường ống, và lệch tâm đĩa cắt vát có dạng hình nón

9.4.1 Van bướm đồng tâm

Van bướm đồng tâm hay van cánh bướm đồng tâm có thiết kế trục van nằm ở tâm đĩa, và đĩa van được đặt ở trung tâm của thân van. Với thiết kế này khi đóng mở, thân van sẽ không tiếp xúc trực tiếp với lưu chất, vì có lớp gioăng làm kín trên bề mặt thân van. Chính vì vậy mà chi tiết vòng đệm của van phải chịu lực ma sát khi van vận hành.

Van bướm đồng tâm được sử dụng phổ biến hơn cả, bởi điểm mạnh chính là thân van không bị tiếp xúc trực tiếp với lưu chất, tăng độ bền cho van, và van được dùng nhiều cho các hệ thống chất lỏng, khí.

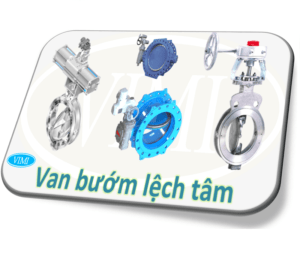

9.4.2 Van bướm lệch tâm đơn

Dòng van này có một số các đặc điểm chính đó là:

Tâm van được đặt lệch với trục van, từ đó giúp cho đỉnh van và đáy đĩa van không còn là trục quay, từ đó giảm được áp suất ép bề mặt đĩa van giữa vị trí trên và vị trí dưới

Nhược điểm là lưu chất có thể bị rò rỉ do đĩa van có thể chưa thực sự đóng kín hoàn toàn dưới áp lực cao

Trong thực tế hiện nay, dòng van bướm lệch tâm đơn này không thông dụng, ít được dùng trong các hệ thống đường ống

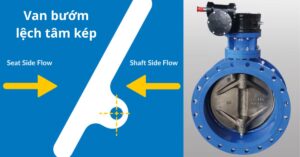

9.4.3 Van bướm lệch tâm kép

Tâm của van bướm lệch tâm kép được thiết kế lệch khỏi gioăng đệm làm kín và trọng tâm thân van.

Với kiểu thiết kế đặc biệt này, van bướm lệch tâm kép được ứng dụng cho các lĩnh vực như thuỷ điện, hoá chất, dầu khí, …

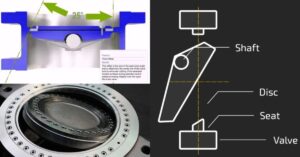

9.4.4 Van bướm lệch tâm ba

Van bướm lệch tâm ba là loại van bướm có đường tâm trục van lệch so với đường tâm ống một khoảng cách có kích thước offset – 1. Đường tâm đĩa van lệch so với đường tâm trục van, một khoảng kích thước là offset – 2. Và góc lệch của tâm hình nón được tạo ra bởi mặt vát trong của vòng đệm với đường tâm ống một góc là offset – 3, góc này đôi khi còn được tính là góc tạo bởi đường vuông góc với mép vát ghế van và đường tâm đĩa van. Tùy nhà sản xuất van mà có thể qui định góc offset -3 là góc nào trong 2 góc trên.

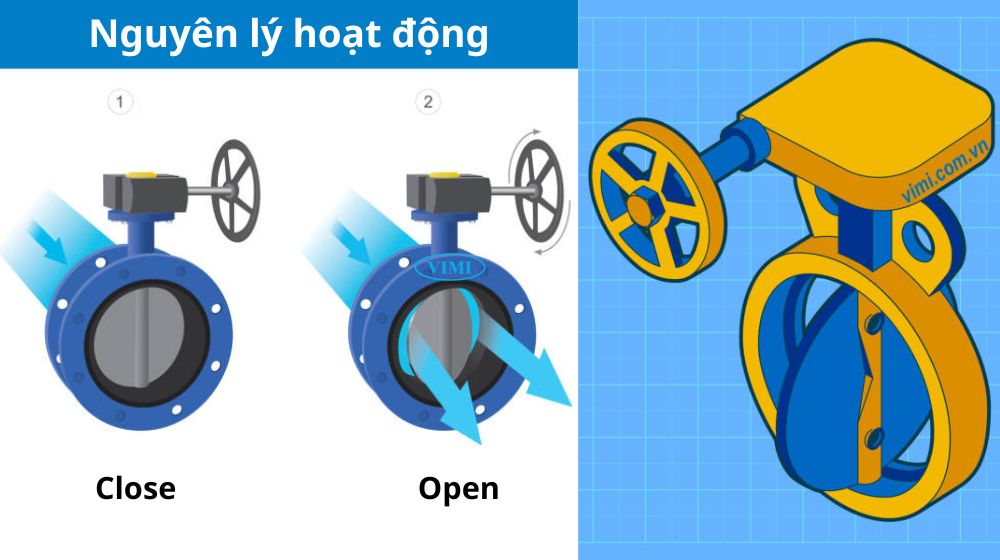

9.5 Nguyên lý hoạt động

Khi nhận được chuyển động từ bộ phận điều khiển (tay kẹp, vô lăng…) momen lực sẽ được truyền đến trục của van bướm.

Vì trục của van bướm và cánh van bướm được liên kết chặt với nhau nên sẽ giúp cho cánh van xoay 1 góc nhất định, hoặc đến vị trí song song với hoặc vuông góc với dòng chảy. Khi van bướm mở hoàn toàn 100%, đĩa van sẽ song song với hướng dòng chảy. Khi van bướm đóng hoàn toàn 100%, đĩa van sẽ vuông góc với hướng dòng chảy.

Điều này có nghĩa khi bạn muốn đóng van thì bạn cần xoay cánh van đi 1 góc 90 độ ( 1/4 vòng tròn). Và việc bạn điều chỉnh góc mở cánh van cũng chính là việc bạn điều tiết lưu lượng dòng chảy.

9.6 Ưu điểm của van bướm

Van bướm có rất nhiều ưu điểm, cụ thể là một số các điểm mạnh sau:

♦ Có giá thành thuộc loại rẻ nhất

Van bướm có giá thành thuộc loại cạnh tranh bậc nhất hiện nay. Nếu bạn cần tìm một loại van, để giải quyết bài toán kinh tế, thì không thể không nghĩ đến loại van bướm này.

♦ Có thiết kế nhỏ gọn và nhẹ

Van cánh bướm có thiết kế vô cùng nhỏ gọn, và rất nhẹ giúp nó có thể phù hợp lắp đặt ở nhiều vị trí, kể cả những vị trí có không gian hẹp

♦ Có nhiều kích cỡ

Van được sản xuất với nhiều loại kích thước, giúp đáp ứng được đa dạng các hệ thống khác nhau. Van có kích cỡ từ rất nhỏ DN25 cho đến những loại kích cỡ cực kỳ lớn tới DN1000 ~ DN4000….

♦ Môi trường sử dụng đa dạng

Với việc được chế tạo từ nhiều loại vật liệu nên van bướm có thể làm việc tốt trong nhiều loại hệ thống và môi trường làm việc khác nhau, càng tăng khả năng thông dụng cho dòng sản phẩm này.

♦ Vận hành đơn giản, dễ dàng

Một trong những ưu điểm rất đáng lưu ý đó chính là việc vận hành van bướm tương đối đơn giản. Bạn hoàn toàn có thể sử dụng vận hành bằng tay thông thường như loại van bướm tay gạt, loại van bướm vô lăng. Hoặc bạn có thể sử dụng thêm thiết bị điều khiển như điều khiển điện, điều khiển khí nén.

♦ Khả năng lắp lẫn tiêu chuẩn

Kiểu van bướm wafer, tai bích rút gọn, hoặc tai bích. Phù hợp đồng thời cho nhiều tiêu chuẩn. Vì vậy trong quá trình chọn lựa van bướm bạn không cần phải bận tâm quá lớn đến vấn đề tiêu chuẩn mặt bích. Van bướm có thể lắp được với mặt bích có tiêu chuẩn JIS, BS, PN16…

9.7 Nhược điểm của van bướm là gì

Dù được sử dụng nhiều trên các hệ thống và môi trường làm việc, xong van bướm vẫn có một số các nhược điểm nhất định đó là:

● Khi van bướm đóng hay mở hoàn toàn, thì phần chi tiết cánh van vẫn nằm trong đường ống, gây cản trở dòng chảy khi qua van

● Kích thước van bị giới hạn, nhỏ nhất là từ DN40 trở lên, riêng đối với van bướm vi sinh mới có kích thước từ DN10, DN15

● Van bướm còn rất hạn chế khi sử dụng cho các môi trường đặc biệt, nhiệt độ cao và áp lực lớn

● Độ bền so với các dòng van khác, là không cao

9.8 Ứng dụng của van bướm

Van bướm có thể nói là dòng van công nghiệp thông dụng nhất nên chính vì vậy mà van được sử dụng rất rộng rãi trong thực tế. Khi nền công nghiệp ngày càng phát triển, van bướm càng được sử dụng nhiều hơn và được nhiều đơn vị thi công sản xuất lựa chọn.

Một số các ứng dụng phổ biến nhất của van bướm đó là:

● Sử dụng cho các công trình cấp nước, dẫn nước sạch hoặc xử lý nước thải

● Sử dụng trong các nhà máy thuỷ điện bởi van bướm khá linh hoạt và hiệu quả, các loại van bướm cỡ lớn được dùng nhiều trong các đường ống dẫn nước

● Van cánh bướm được ứng dụng nhiều trong các hệ thống phòng cháy chữa cháy bởi van có thể thao tác dễ dàng nhanh chóng, phù hợp với sự cấp thiết trong quá trình chữa cháy

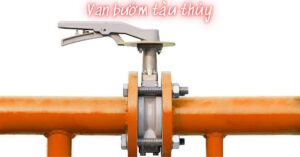

● Trên các hệ thống tàu biển, butterfly valve cũng được ứng dụng nhiều do trọng lượng nhẹ, thiết kế nhỏ gọn, hoạt động tốt với môi trường dầu và nước mặn

● Sử dụng dụng van bướm để đóng mở nhanh trong nhiều các hệ thống và môi trường làm việc khác, cụ thể như một số các hệ thống chất lỏng

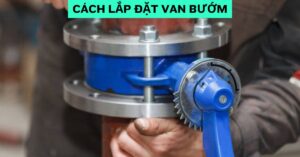

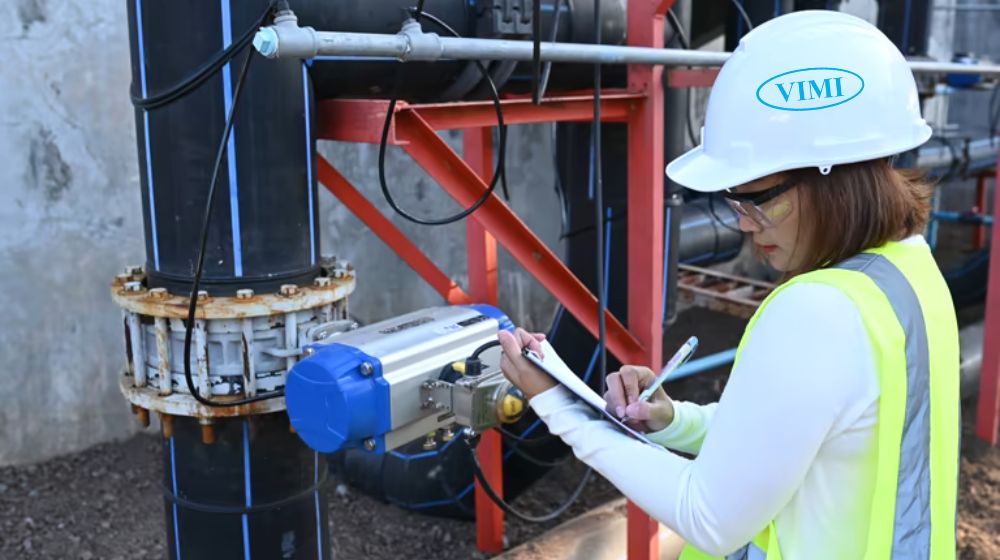

9.9 Cách lắp đặt, phương pháp bảo trì

Van bướm có thể được sử dụng rất nhiều trên các hệ thống đường ống công nghiệp và dân dụng hiện nay, xong không phải tất cả mọi người đã biết cách lắp đặt và bảo trì van đúng cách. Dưới đây là một vài các lưu ý khi lắp đặt loại van này:

♦ Kiểm tra sơ bộ van bướm, không sử dụng các sản phẩm bị hư hỏng trong quá trình vận chuyển, vệ sinh van trước khi đưa lên lắp đặt

♦ Cần siết bulong đồng đều tất cả các vị trí, tránh siết chặt ngay tại từng vị trí một, có thể gây hỏng giăng và gây rò rỉ trong quá trình sử dụng

♦ Van bướm thường được kết nối với đường ống bằng mặt bích, hoặc kẹp chặt bởi hai mặt bích trên đường ống, và cố định bởi các bulong

♦ Vị trí lắp đặt van bướm khá linh hoạt, bất cứ vị trí nào trên hệ thống đường ống, ưu tiên các vị trí thuận tiện cho việc sử dụng và bảo trì sau này

♦ Van bướm thường được ưu tiên để đóng mở một cách hoàn toàn 100%, hạn chế sử dụng để điều tiết dòng chảy, giảm hiện tượng chi tiết đĩa van và gioăng bị ăn mòn nhanh

♦ Kiểm tra, bảo dưỡng van định kỳ, vệ sinh van thường xuyên, chi tiết trục, bánh răng, hộp số cần được bôi trơn thường xuyên. Khi có sự cố, nên tạm dừng sử dụng để khắc phục

♦ Không sử dụng đòn bẩy hoặc các dụng cụ để đóng mở van, gây hư hỏng cho các bộ phận và chi tiết của van

Lưu ý quan trọng:

Trong quá trình lắp đặt, nên bố trí sao cho khi mở van thì bộ phận tay gạt hoặc vô lăng sẽ gạt, quay theo chiều kim đồng hồ và ngược lại để thuận tiện và thống nhất trong quá trình sử dụng trên toàn bộ hệ thống.

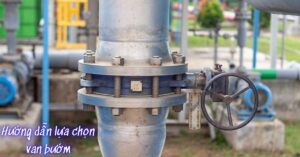

9.10 Lưu ý khi lựa chọn mua các sản phẩm van bướm

Khi mua các sản phẩm van bướm chúng ta cần biết một vài các lưu ý đó là:

● Nhiệt độ và áp suất làm việc của van phải đáp ứng được yêu cầu làm việc của hệ thống, thông thường là lớn hơn hoặc tối thiểu bằng với áp suất làm việc trên hệ thống

● Vật liệu chế tạo các chi tiết như vòng làm kín, thân và đĩa van cần tương thích với lưu chất trên hệ thống

● Kiểu vận hành van có phù hợp với kích thước và vị trí lắp đặt để sử dụng van đó hay không. Đối với các vị trí khó khăn cho ngưới sử dụng, thông thường chúng ta nên dùng các dòng van điều khiển tự động

● Các hệ thống hơi nóng, khuyến cáo, không nên sử dụng các dòng sản phẩm van bướm

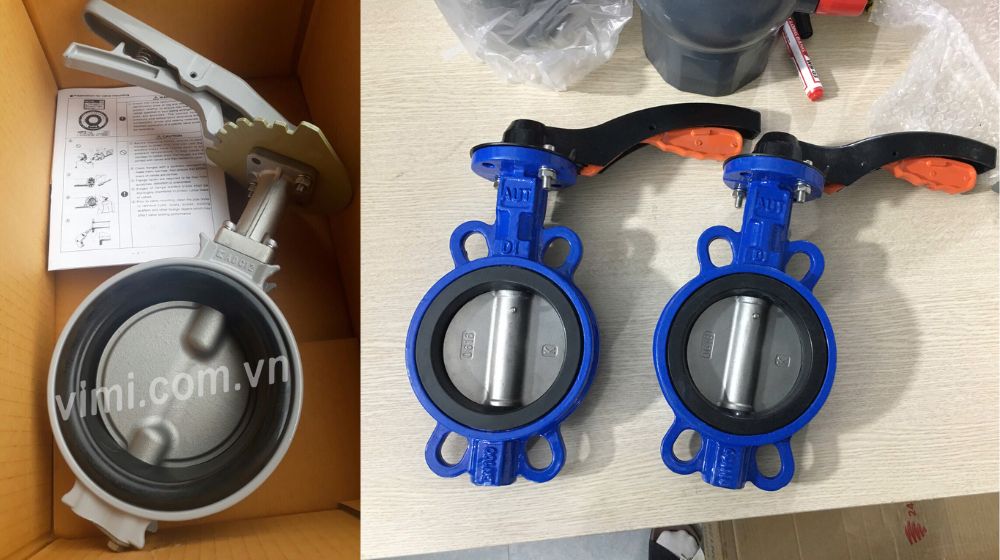

9.11 Cần kiểm tra van bướm như thế nào khi nhận hàng?

Để đảm bảo sản phẩm đúng chất lượng, không bị lỗi kĩ thuật, khách hàng cần kiểm tra một số các điểm sau khi mua và nhận hàng:

● Các sản phẩm van bướm đều được đóng gói và vận chuyển theo tiêu chuẩn quy định, tránh phát sinh các trục trặc trong quá trình vận chuyển

● Gỡ bỏ các chi tiết bảo bệ xung quanh van và đưa ra khỏi thùng chứa, đối với các dòng van kích thước lớn, chúng ta cần sử dụng các thiết bị nâng hạ chuyên dụng để lấy van ra

● Kiểm tra sơ bộ bằng mắt thường về hình thức bên ngoài của van: có bị chầy xước, thiếu hay vỡ các chi tiết van hay không

● Kiểm tra về model, chủng loại, số lượng van có đúng và khớp với đơn đặt hàng hay không

● Trường hợp van chưa được lắp đặt đưa vào sử dụng luôn, cần bảo quản đúng cách trong nhà kho, không có hóa chất ăn mòn, và không tiếp xúc trực tiếp với ánh sáng mặt trời.

9.12 Câu hỏi thường gặp về sản phẩm van bướm

9.12.1 Van bướm sử dụng như thế nào?

Van cánh bướm được sử dụng trong nhiều loại hệ thống như các hệ thống cấp thoát nước, nước sạch, nước thải, các hệ thống hóa chất, một số các hệ thống hơi nén, hệ thống khí nén và một số các hệ thống công nghiệp khác.

Tùy vào từng loại hệ thống sẽ có các dòng sản phẩm van bướm cho phù hợp.

9.12.2 Van bướm có cấu tạo như thế nào?

Van bướm có cấu tạo khá đơn giản, thông thường sẽ gồm một số các bộ phận đó là: thân van, cánh van, bộ phận điều khiển (tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén).

Để tìm hiểu chi tiết, các bạn nên tìm đọc trong bài viết này của chúng tôi.

9.12.3 Van bướm có bao nhiêu loại?

Van bướm hiện được sử dụng nhiều trong công nghiệp, chính vì vậy mà dòng van này có rất nhiều các chủng loại khác nhau. Tùy thuộc vào đặc điểm cấu tạo, kiểu kết nối, phương pháp vận hành hay vật liệu chế tạo, mà sẽ có các dòng van bướm khác nhau.

Để hiểu rõ hơn, quý khách hàng có thể tham khảo tại bài viết này của Vimi.

9.12.4 Van bướm lệch tâm kép là gì?

Là van bướm lệch tâm, có đường tâm trục van lệch so với đường tâm ống một khoảng cách có kích thước offset – 1. Và có đường tâm đĩa van lệch so với đường tâm trục van, một khoảng kích thước là offset – 2, tùy theo cách gọi (cách chia sẻ) mà 2 kích thước này có thể đổi chỗ cho nhau.

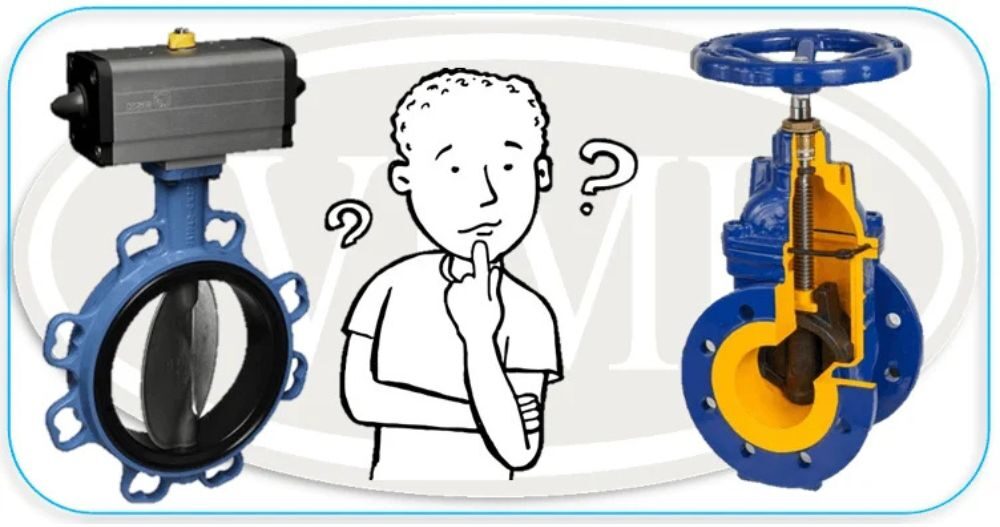

9.12.5 Tại sao lại sử dụng van bướm thay vì van cổng?

Van bướm thường được sử dụng để thay thế van cổng, bởi một vài các lý do sau: trọng lượng van bướm nhẹ hơn, thời gian đóng mở nhanh hơn, việc tháo lắp thay thế, sửa chữa, bảo trì van cũng thuận tiện hơn và đặc biệt là van bướm có giá thành rẻ hơn nhiều so với van cổng.

9.12.6 Bao lâu thì bạn phải thay thế gioăng van bướm?

Đa số các loại gioăng van bướm thường được thay thế bảo dưỡng theo chu kì khoảng 3 năm 1 lần, xong còn tuỳ thuộc vào độ bền và các môi trường sử dụng mà mỗi loại gioăng sẽ có chu kì cần thay thế khác nhau.

10 Video thực tế về van bướm

Người mua nhiều khi muốn thấy thao tác thực tế của van bướm, muôn được biết van vận hành thực tế như thế nào, cũng như muốn biết sản phẩm sẽ mua của mình thực tế khi nhận ra sao – Tham khảo thêm

13.1 Video test van bướm JPLS trước khi bàn giao khách hàng
