Mặt bích thép – 4 chuẩn BS, JIS, ANSI, DIN – 5 vật liệu
Nắm vững và hiểu rõ về mặt bích thép như tiêu chuẩn – mác thép – thông số,… là yếu tố quyết định để đảm bảo sự đồng bộ – an toàn cho hệ thống đường ống và mua bích thép hiệu quả nhất
1. Kích cỡ mặt bích thép phổ biến
Nhu cầu sử dụng các loại phụ kiện ống thép là rất lớn nên cũng sẽ có rất nhiều các nhà cung cấp loại sản phẩm này, đặc biệt là bích thép

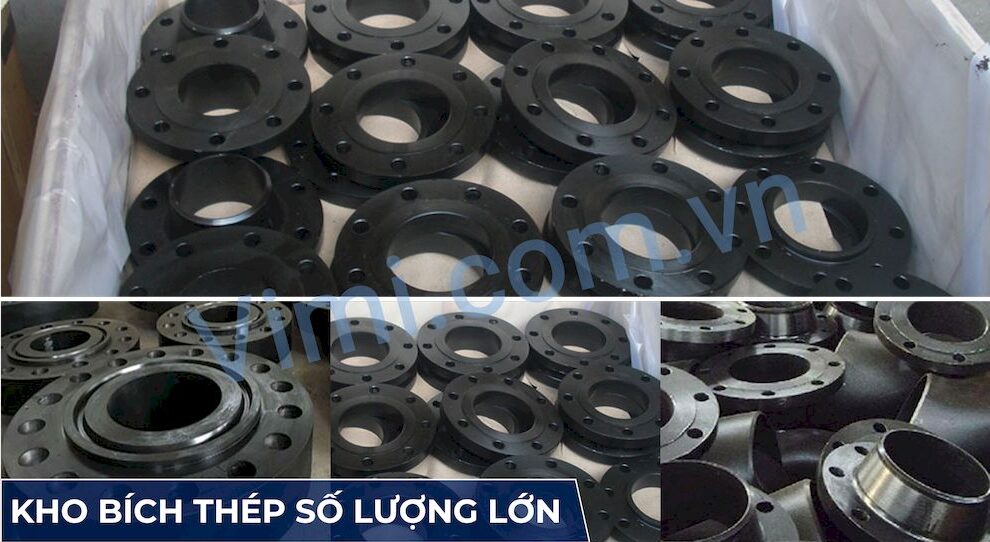

Là nhà phân phối Van – Ống – Thiết bị đo và phụ kiện. Chúng tôi luôn, sẵn kho cả mặt bích thép đen mà mặt bích thép mạ kẽm với đầy đủ tất cả các size và số lượng.
Chúng tôi cam kết chất lượng sản phẩm tốt, giá thành rẻ nhất thị trường và cung cấp đén tay quý khách hàng trong thời gian ngắn nhất. Hỗ trợ giao hàng trên phạm vi toàn quốc, từ hệ thống kho
- Miền Bắc: Hà Nội
- Miền Nam: Hồ Chí Minh

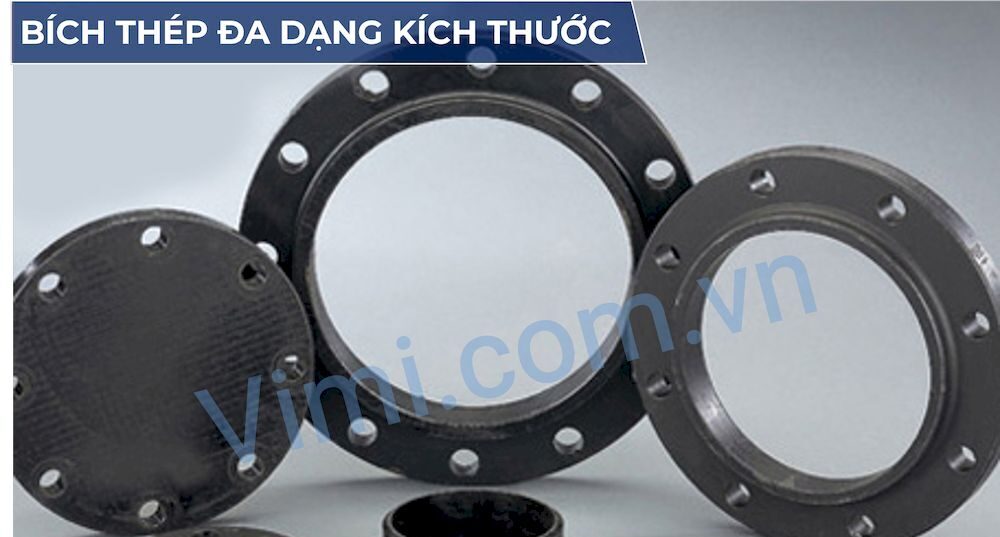

Song, đi cùng với kích cỡ ống. Mặt bích thép có dải kích thước cực kỳ rộng lớn, đáp ứng từ dân dụng đến các đại dự án quốc gia:
- Kích cỡ nhỏ (Dân dụng/PCCC): Từ DN15 (phi 21) ~ DN100 (phi 114).
- Kích cỡ trung bình (Cấp nước/Công nghiệp): Từ DN125 ~ DN500.
- Kích cỡ lớn (Thủy điện/Dầu khí): Có thể lên đến DN2000 hoặc lớn hơn.
- Độ dày: Phụ thuộc vào tiêu chuẩn áp suất (PN10, PN16, PN25…) hoặc các Schedule (SCH20, SCH40…).
2. Ưu điểm của mặt bích thép
Mặt bích thép được đúc hoặc cắt, gia công từ vật liệu thép có nhiều ưu điểm như:
- Giá thành tương đối rẻ so với mặt bích inox
- Nguyên vật liệu đa dạng, dễ tìm kiếm
- Có cơ tính tổng hợp, phù hợp nhiều điều kiện thông dụng
- Có tính công nghệ tổt: dễ đúc, cán, gia công
- Độ bền theo thời gian được đánh giá cao
- Chịu được áp lực và nhiệt độ lớn trong các môi trường khắc nghiệt

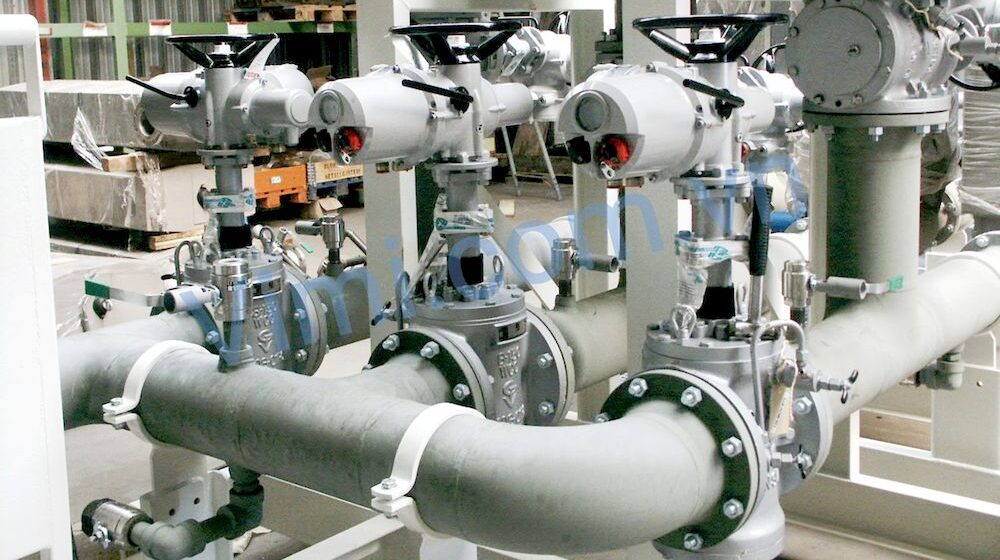

3. Vị trí thường thấy của mặt bích thép
Bạn sẽ dễ dàng bắt gặp mặt bích thép tại các vị trí “hiểm yếu”:
- Trạm bơm tăng áp: Nơi kết nối máy bơm công suất lớn với đường ống chính.
- Hệ thống PCCC: Các đường ống dẫn nước chữa cháy trong tòa nhà, trung tâm thương mại.
- Đường ống dẫn xăng dầu, khí gas: Những môi trường đòi hỏi độ an toàn cháy nổ tuyệt đối.
- Nhà máy đóng tàu và nhiệt điện: Nơi chịu rung lắc và nhiệt độ cao.
4. Vai trò của bích nối ống thép
Mặt bích thép không chỉ đơn thuần là phụ kiện nối, nó giữ 3 vai trò chiến lược:
- Kết nối đa năng: Cho phép nối ống thép với van, máy bơm, bình áp lực hoặc các đoạn ống khác.
- Dễ dàng bảo trì: Giúp tháo rời các đoạn ống hoặc thiết bị để vệ sinh, sửa chữa mà không cần cắt ống.
- Chịu tải hệ thống: Giúp phân bổ lực đồng đều tại các điểm nối, chịu được sự co giãn nhiệt và rung động mạnh của dòng chảy.

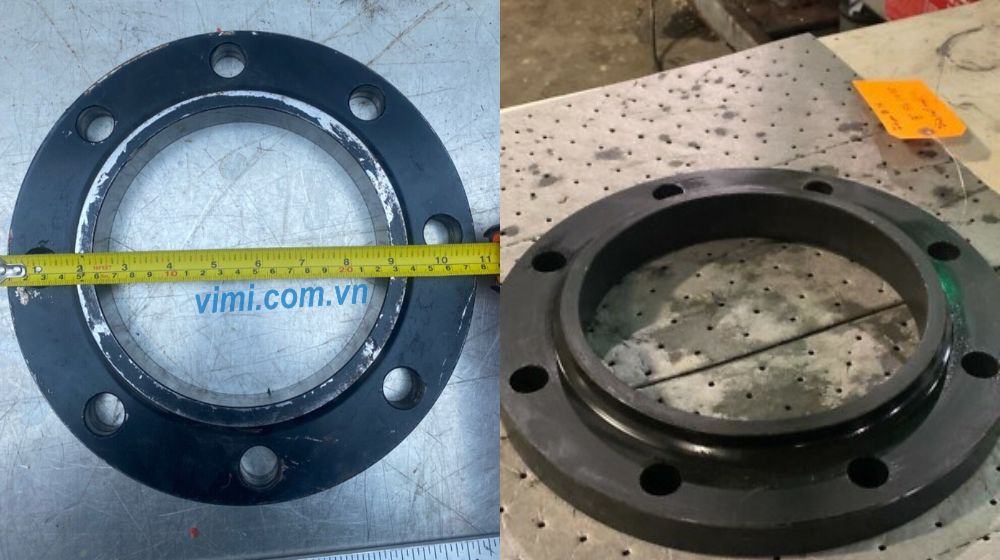

4. Yếu tố ảnh hưởng đến giá bích thép
Nếu bạn cần so sánh giá mặt bích thép, đầu tiên chúng ta phải đưa về cùng chủng loại – cùng mác thép – cùng tiêu chuẩn – cùng áp lực. Ngoài ra giá bích thép biến động rất mạnh vì phụ thuộc vào các yếu tố:
- Vật liệu: Thép đen (rẻ nhất), thép mạ kẽm (chống gỉ), hay thép đúc nguyên khối.
- Tiêu chuẩn áp suất: Bích chịu áp PN25 sẽ dày và đắt hơn nhiều so với bích PN10.
- Xuất xứ: Hàng sản xuất trong nước, hàng nhập khẩu Trung Quốc (giá rẻ) hay hàng chuẩn EU/G7 (giá cao).
- Giá thép thế giới: Vì là kim loại, giá bích thay đổi theo biểu đồ giá quặng sắt hàng ngày.
ANH
5. Chủng loại mặt bích thép
Như các dòng mặt bích khác, bích thép cũng được chia làm nhiều dạng khác nhau

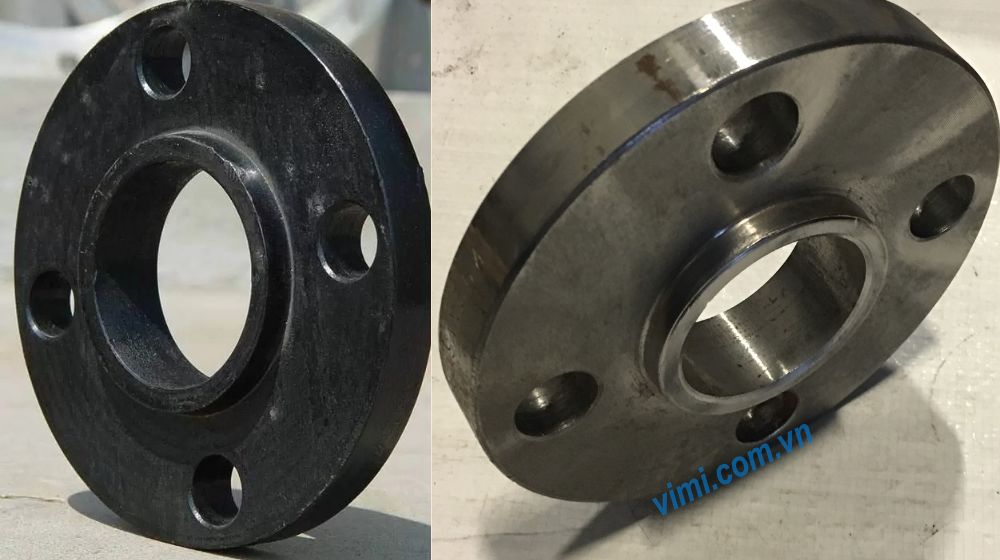

5.1 Bích thép hàn trượt
Bích rỗng là tên gọi chung và với mặt bích thép đó là bích hàn trượt, dòng mặt bích phổ biến nhất bởi các ưu điểm chính:
- Dễ lắp đặt: Do lỗ bích lớn hơn ống, thợ có thể dễ dàng căn chỉnh, trượt bích dọc theo ống trước khi hàn.
- Giá thành rẻ: Quy trình sản xuất đơn giản, lượng vật liệu ít hơn so với bích hàn cổ.
- Linh hoạt: Thích hợp cho các hệ thống áp suất thấp và không yêu cầu kỹ thuật hàn quá phức tạp.
ANH

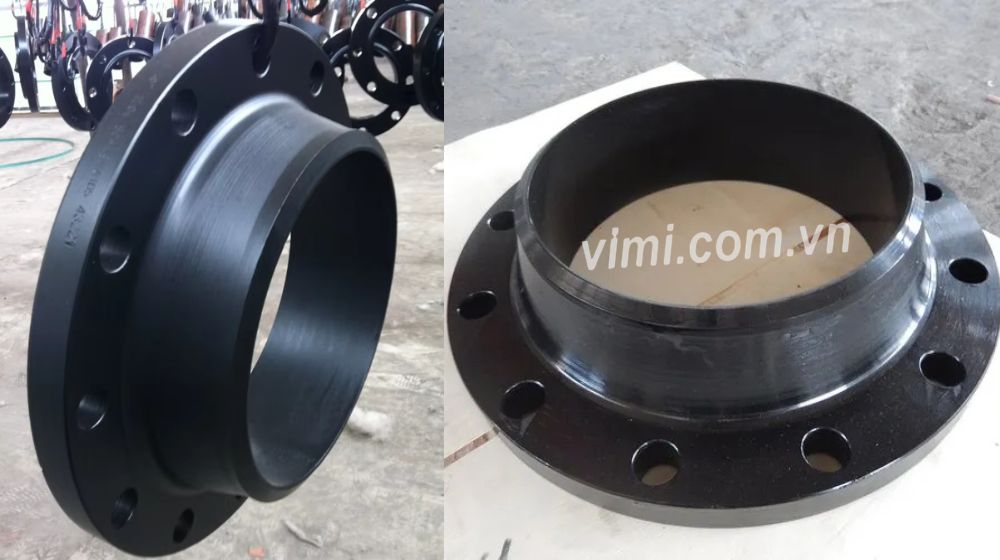

5.2 Bích thép hàn cổ
Khác với bích thép hàn trượt, kiểu mặt bích hàn cổ lại cho những ưu điểm riêng và khác
- Chịu tải siêu hạng: Thiết kế cổ dài giúp chuyển bớt áp suất lên thành ống, chịu được áp lực cực cao và nhiệt độ khắc nghiệt.
- Chống rung tốt: Mối hàn đối đầu (butt weld) tạo ra sự đồng nhất tuyệt vời, giảm thiểu hiện tượng xói mòn và rung lắc tại khớp nối.
- Độ tin cậy cao: Thường là lựa chọn duy nhất cho các hệ thống dẫn dầu, khí gas hoặc hóa chất nguy hiểm.
ANH

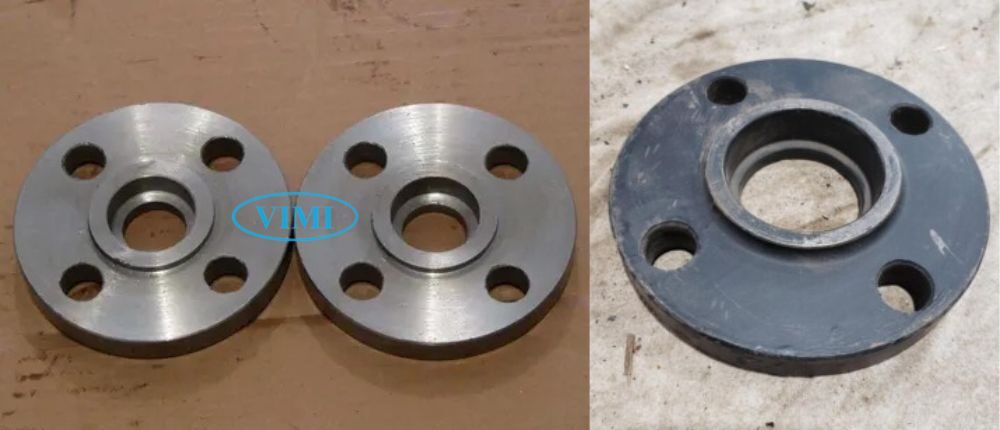

5.3 Bích thép hàn bọc đúc
Với bích hàn bọc đúc, bên trong lỗ này có một phần gờ chặn . Khi lắp đặt, bạn chỉ cần thọc ống vào đến khi chạm vào gờ này thì dừng lại, sau đó tiến hành hàn một đường duy nhất ở phía ngoài cổ bích. So với bích rỗng hay bích hàn cổ, dòng bọc đúc này sở hữu những thế mạnh rất riêng:
- Định vị ống cực nhanh: Nhờ có gờ chặn bên trong, bạn không cần dùng thước để căn chỉnh xem ống đã vào đủ sâu chưa. Chỉ cần “kịch” một cái là ống đã nằm đúng vị trí đồng tâm.
- Mối hàn đơn giản và sạch sẽ: Bích chỉ cần hàn một đường phía ngoài, điều này giúp lòng ống trơn tru, không có xỉ hàn rơi vào bên trong làm tắc nghẽn hoặc nhiễm bẩn lưu chất.
- Truyền tải dòng chảy tốt hơn: Vì đầu ống được bọc kín trong hốc bích, nó tạo ra sự liên kết cơ khí tốt và giảm thiểu sự nhiễu loạn dòng chảy tại điểm nối so với bích rỗng.
- Khả năng chịu áp lực tốt hơn kiểu hàn trượt: Cấu trúc hàn bọc đúc cho phép nó chịu được áp suất và độ mỏi cao hơn so với dòng bích rỗng thông thường.
ANH

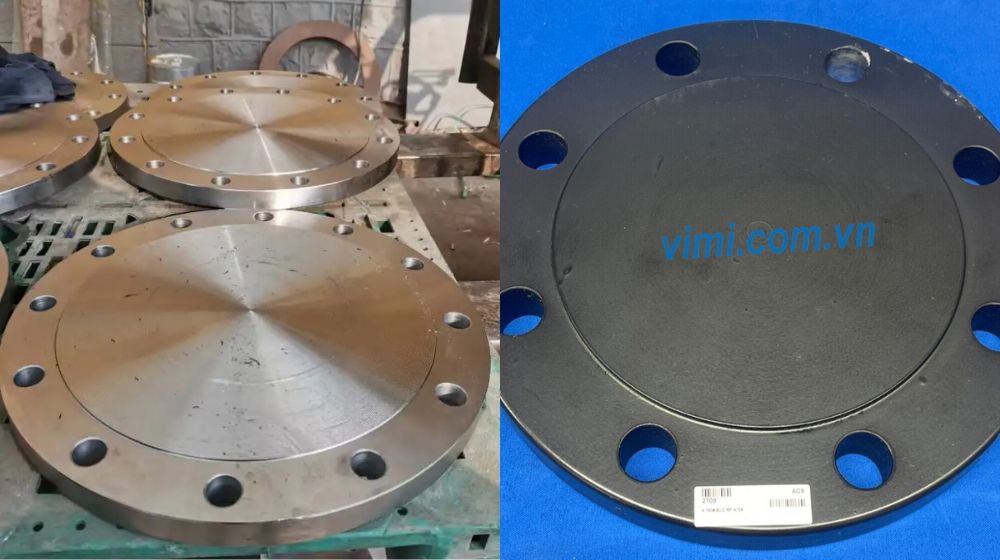

5.4 Bích thép đặc
Bích mù được dùng để bịt kín một đoạn đường ống ngăn không cho lưu chất đi qua mặt bích. Loại bích này thường sử dụng để bịt các điểm cuối đường ống hoặc các điểm phân nhánh chờ lắp đặt các thiết bị hay đường ống mới.
- Tính linh động cao: Cho phép đóng/mở đầu ống dễ dàng bằng bu lông để kiểm tra, vệ sinh hoặc mở rộng hệ thống sau này.
- Độ bền cực tốt: Được thiết kế dày đặc để chịu được áp lực thủy tĩnh cao nhất tại điểm cuối của dòng chảy.
- An toàn: Thay thế hoàn toàn việc hàn bịt chết đầu ống, tránh rủi ro khi cần sửa chữa.
6. Tiêu chuẩn mặt bích thép
Hiện nay các nhà sản xuất áp dụng hầu hết các tiêu chuẩn mặt bích quốc tế vào sản phẩm, nhằm đáp ứng tối đa các hệ thống ống khác nhau

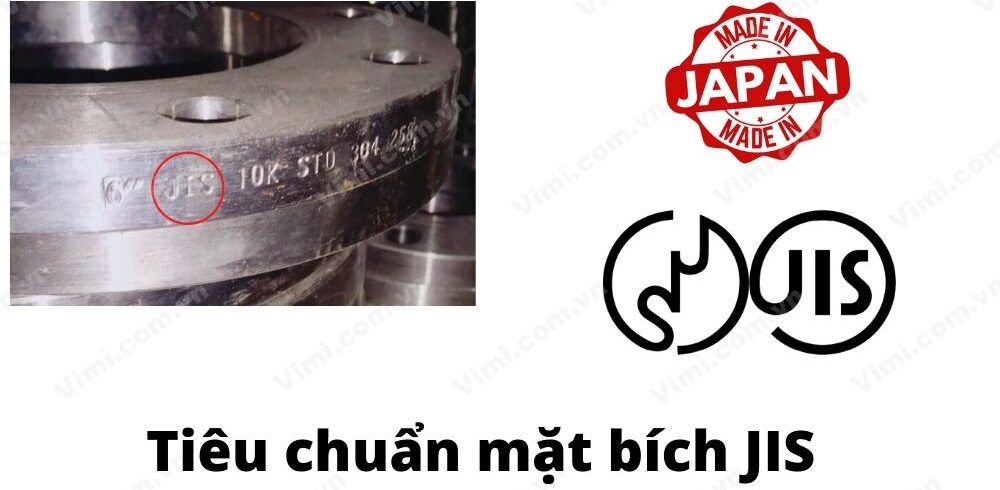

6.1 Mặt bích thép tiêu chuẩn JIS
Bích thép tiêu chuẩn JIS là loại mặt bích Nhật Bản, chuyên dùng cho các công trình có vốn đầu tư là người Nhật. Mặt bích JIS thường được sử dụng trong các môi trường hơi nóng, nước, dầu, khí gas.
Mặt bích JIS được đo áp lực bằng đơn vị K, thường là mặt bích JIS 5K, 10K, 16K, 20K,..
6.2 Mặt bích thép tiêu chuẩn BS
Mặt bích BS là dòng bích thép được sử dụng rộng rãi tại Việt Nam chúng ta.
- Được đánh giá thông dụng bậc nhất cho các hệ thống cấp thoát nước hạ tầng và các hệ thống nước nói chung.
- Đây cũng là dòng bích thép có giá thành cạnh tranh nhất
6.3 Mặt bích thép tiêu chuẩn DIN
Là bích thép đạt tiêu chuẩn Châu Âu cũng như G7, theo tiêu chuẩn của Đức với giá thành thuộc loại cao nhất. Tuy nhiên nói về chất lượng, mặt bích DIN lại là dòng cao cấp nhất của phụ kiện mặt bích.

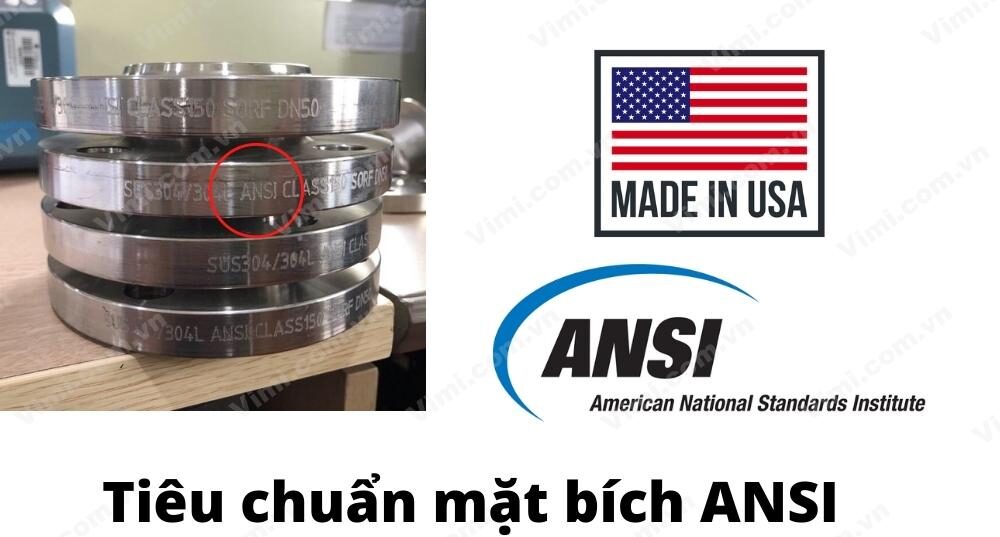

6.4 Mặt bích thép tiêu chuẩn ANSI
Quy trình sản xuất của người Mỹ thuộc dạng khá khắt khe và yêu cầu kỹ thuật cao nên bích thép theo chuẩn ANSI thường được sử dụng trong các ngành lọc hóa dầu, sản xuất đồ ăn và đồ uống, thực phẩm, hóa chất.
8. Chủng loại mặt bích thép

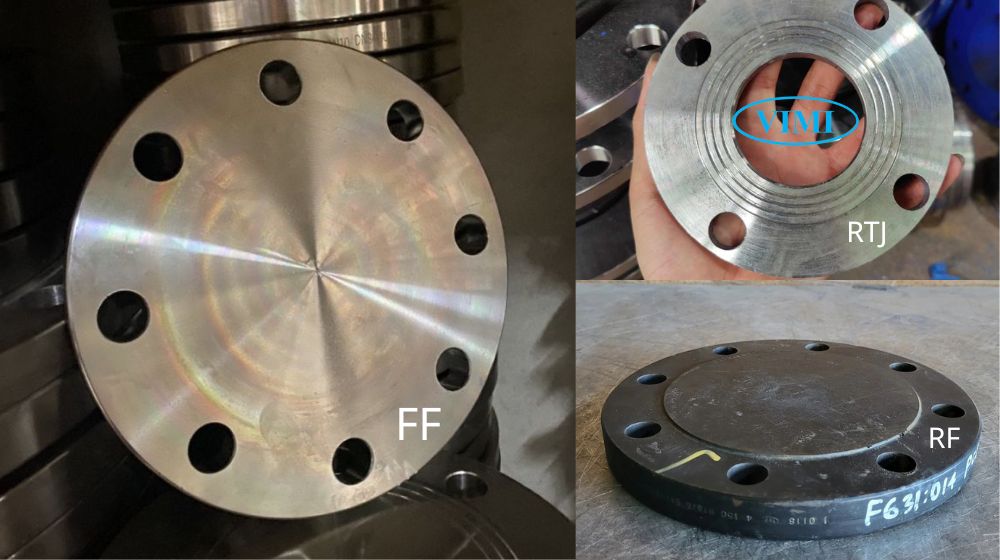

Ngoài việc chia theo cách nối (hàn, ren) như đã nói ở phần trước, bích thép còn chia theo bề mặt tiếp xúc (Facing):
- Flat Face (FF): Mặt phẳng hoàn toàn, thường dùng cho bích áp lực thấp hoặc khi kết nối với bích nhựa để tránh làm vỡ nhựa.
- Raised Face (RF): Có gờ cao lên ở phần tâm. Mục đích là tập trung lực siết lên gioăng, giúp mối nối kín hơn ở áp suất cao.
- Ring Type Joint (RTJ): Có rãnh để đặt vòng đệm kim loại, dùng cho hệ thống áp lực cực cao (Class 600 trở lên).
ANH

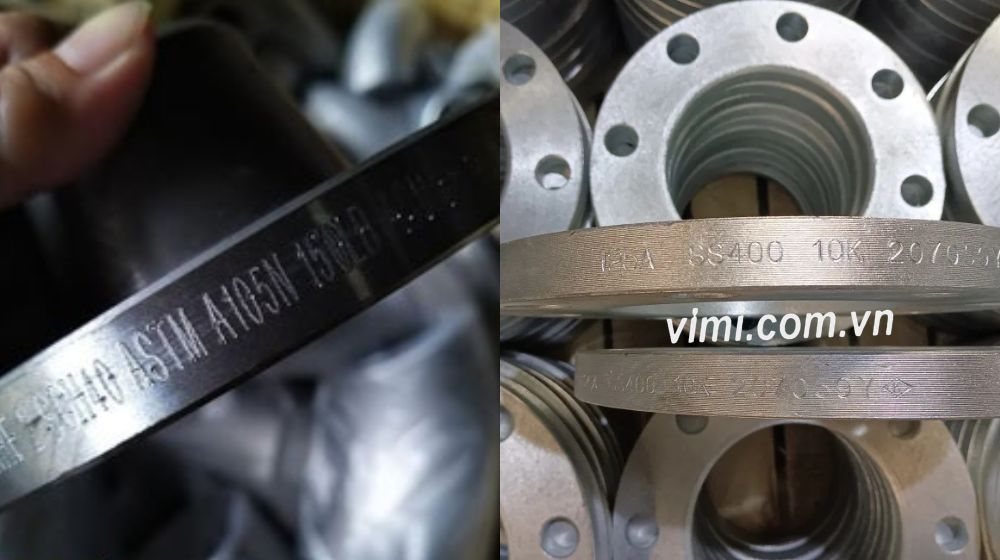

9. Mác vật liệu bích thép phổ biến
Vật liệu quyết định độ bền và khả năng chịu nhiệt của bích:
- Bích thép Carbon: Mác thép SS400, A105, Q235. Đây là dòng phổ thông, giá rẻ, thường phải sơn hoặc mạ kẽm để chống gỉ.
- Bích thép hợp kim (Alloy Steel): Chịu nhiệt độ và áp suất cao hơn thép carbon thường.
ANH

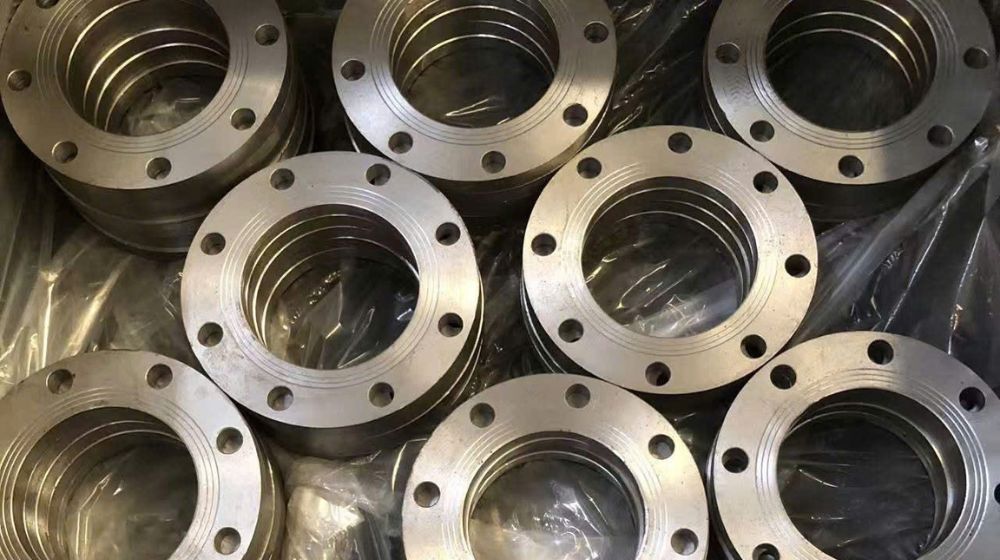

10. Lưu ý khi mua mặt bích thép
Để tránh mua nhầm hoặc mua phải hàng kém chất lượng, bạn cần kiểm tra:
- Độ dày thân bích: Nhiều đơn vị bán hàng “thiếu ly” (bán bích mỏng hơn tiêu chuẩn để giảm giá). Hãy dùng thước kẹp để đối chiếu với bảng thông số tiêu chuẩn.
- Bề mặt gia công: Các rãnh trên mặt bích phải mịn, không có vết xước sâu để đảm bảo độ kín khi lắp gioăng.
- Chứng chỉ CO/CQ: Đối với các dự án lớn, luôn yêu cầu giấy tờ chứng minh nguồn gốc và chất lượng vật liệu.
- Lớp mạ: Nếu mua bích mạ kẽm, hãy kiểm tra lớp mạ có đều không, có bị bong tróc hay không.
ANH

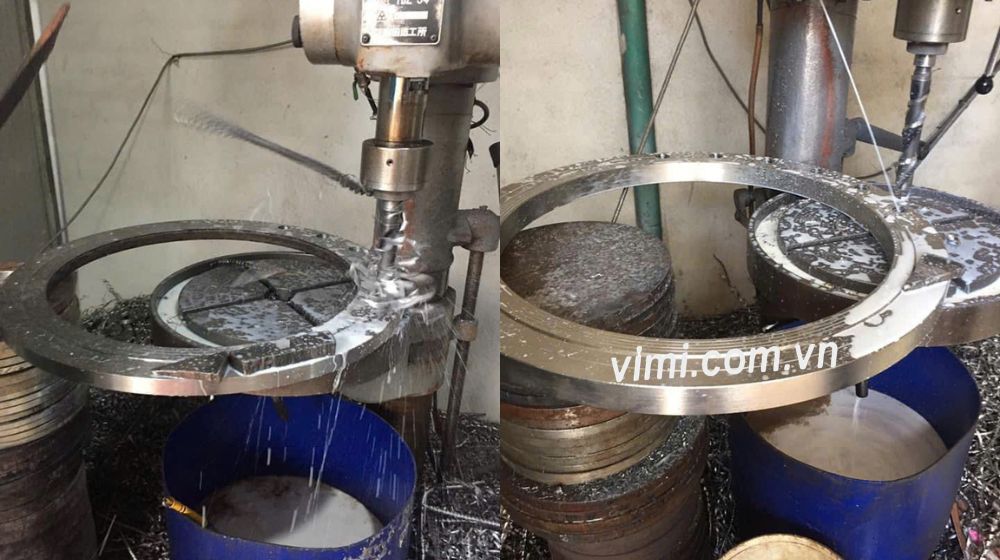

11. Bích thép gia công
Bên cạnh hàng đúc sẵn theo tiêu chuẩn, bích thép gia công là một mảng rất lớn tại Việt Nam:
- Đặc điểm: Được gia công bằng cách cắt từ thép tấm (bằng máy CNC, Plasma, Oxy-gas) sau đó đem đi tiện rãnh và khoan lỗ.
- Ưu điểm: Có thể làm theo mọi kích thước yêu cầu (phi tiêu chuẩn), độ dày tùy ý, thời gian đáp ứng nhanh.
- Nhược điểm: Nếu thợ gia công không có tay nghề hoặc máy móc cũ, các lỗ bu lông có thể bị lệch hoặc bề mặt không phẳng tuyệt đối.
- Ứng dụng: Thường dùng cho các hệ thống thoát nước, hệ thống không đòi hỏi chứng chỉ quốc tế khắt khe hoặc các loại bích mù kích thước quá khổ.
ANH

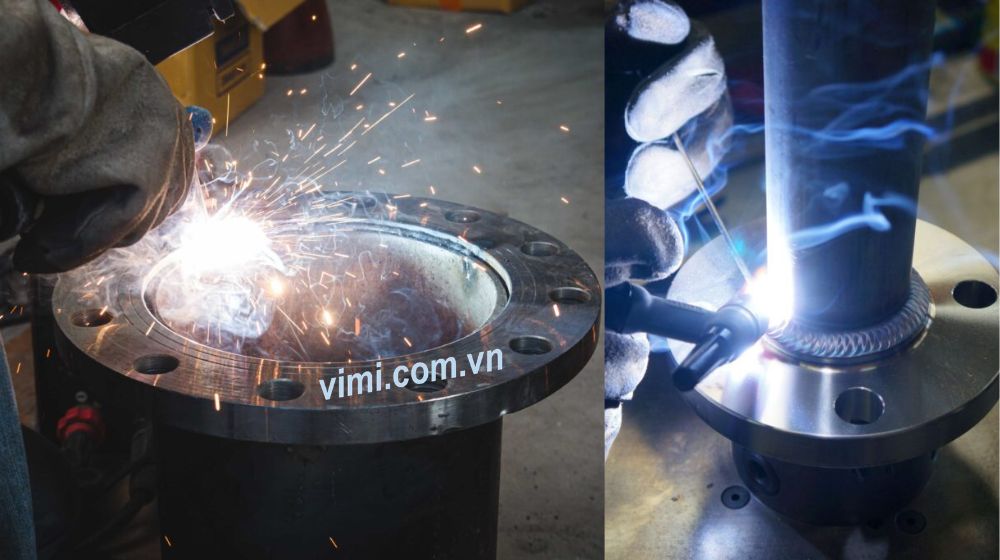

6. Cách hàn mặt bích nối ống thép
Quy trình hàn bích thép đòi hỏi sự tỉ mỉ để tránh làm biến dạng mặt bích:
- Làm sạch: Mài phẳng đầu ống và vệ sinh gỉ sét tại vị trí hàn.
- Lấy thăng bằng: Đặt bích vào ống, dùng thước vuông để căn chỉnh sao cho mặt bích vuông góc 90° với tâm ống.
- Hàn đính (Tack Weld): Chấm vài điểm đối xứng để cố định vị trí bích.
- Hàn chính thức: Hàn đầy các rãnh kết nối. Với bích Slip-on, cần hàn 2 đường (một đường bên ngoài cổ bích và một đường bên trong lòng bích).
- Vệ sinh: Gõ xỉ hàn và sơn chống gỉ (nếu là bích thép đen).
