Van điện từ khí nén | 12V – 24VDC – 220V

Van điện từ khí nén hay van khí nén điện từ, còn được gọi là van điện khí nén. Đây là loại van điện từ được sử dụng rất phổ biến, bởi ứng dụng của ngành khí nén là rất rộng rãi do đó việc sử dụng van cũng trở nên phổ biến

1. Van điện từ khí nén là gì

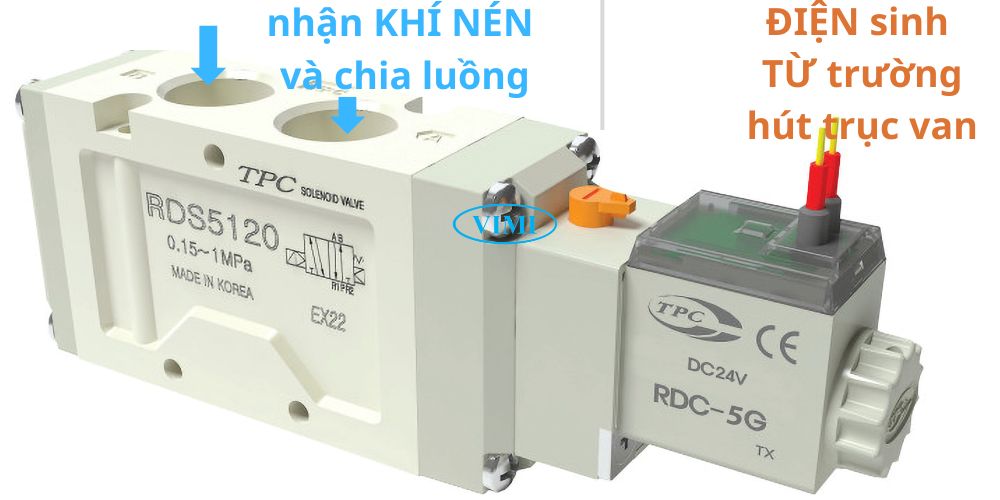

Van khí nén điện từ là van sử dụng nguồn ĐIỆN chạy qua cuộn coil, sinh ra TỪ trường hút trục van để phân chia luồng KHÍ NÉN vào và ra theo các cửa khác nhau nên được gọi bởi các tên khác nhau như: Van khí nén điện từ, van điện khí nén hay van điện từ khí nén. Bởi đều chứa các yếu tố tạo nên chủng loại van này là

• Điện
• Khí nén
• Từ trường

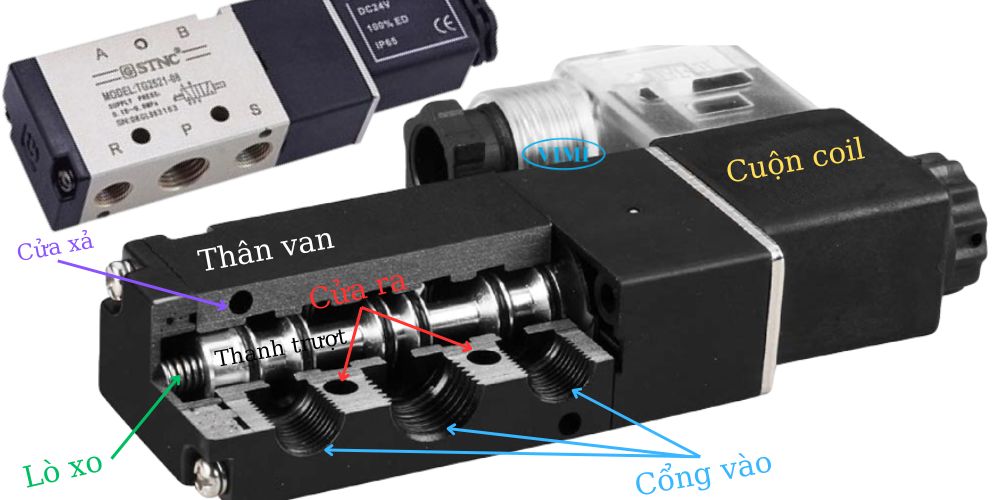

2. Cấu tạo van khí nén điện từ

Hầu hết các van từ khí nén của các nhà sản xuất trên khắp thế giới đều có cấu tạo gồm các bộ phận chính dưới đây:

• Thân van: Chứa và bảo vệ các thanh trượt, lò xo và trục van
• Cổng vào: Nơi tiếp nhận nguồn khí
• Cổng ra: Khí được đi ra ở các cửa này
• Cuộn coil: Nơi nhận nguồn điện, sinh ra từ trường hút trục valve
• Thanh trượt: Bộ phận quan trọng điều hướng luồng khí nén vào các cửa ra khác nhau
• Cổng xả: Nơi xả khí đọng mỗi khi van thay đổi khí đầu ra

3. Nguyên lý hoạt động của van khí nén điện từ

Van điện từ khí nén sử dụng lực tác động sinh ra bằng từ trường, để điều khiển – điều hướng dòng khí nén đi ra khỏi van. Van được chia làm nhiều loại theo từng chức năng hoặc theo thiết kế đầu vào và đầu ra của từng loại van chủ yếu phụ thuộc vào số đầu vào và đầu ra. Ở nội dung này, chúng tôi chỉ chia sẻ đến gguyên lí hoạt động chung của loại van này là van thường mở và thường đóng

• Van điện từ thường đóng (NC): Van luôn trong trạng thái đóng và chỉ được mở ra khi cấp nguồn điện cho van.
• Van điện từ thường mở (NO): Van luôn ở trạng thái mở và chỉ đóng lại khi có nguồn điện.

4. Thông số cơ bản của van điện từ khí nén

Các thông số kỹ thuật chi tiết của van điện khí nén được các nhà sản xuất đưa ra và có sự khác nhau ở mỗi model cụ thể, dưới đây là các thông tin chung và phổ biến

• Kiểu van: 3/2, 5/2, 5/3
• Điều khiển đóng mở: Thường đóng, thường mở
• Điện áp: 12VDC, 24VDC, 110VAC, 220VAC
• Vật liệu chế tạo: Hợp kim nhôm, đồng, kẽm
• Đường kính van: 6A, 8A
• Áp suất làm việc: 0.2 ~ 0.8 Mpa
• Nhiệt độ làm việc: -5 ~ 50^oC

5. Ưu điểm nổi bật của van điện khí nén

Van điện từ có nhiều rất nhiều ưu điểm và được ứng dụng rất đa dạng, nổi bật và tiêu biểu là các đặc tính dưới đây

• Cho khả năng hoạt động với độ chính xác gần như tuyệt đối
• Thiết kế đơn giản có độ bền cao
• Dễ dàng lắp đặt hay thao lắp bảo trì bảo dưỡng hệ thống
• Nguồn điện áp đa dạng giúp người sử dụng dễ dàng lựa chọn loại phù hợp nhất với nguồn điện nơi lắp đặt
• Giá thành van thấp, không tốn nhiều chi phí mua sắm giúp tiết kiệm cho người sử dụng

6. Chủng loại van khí nén điện từ

Van điện từ khí nén này được phân chia thành nhiều chủng loại khác nhau theo các cách thức khác nhau, phù hợp với từng nhu cầu sử dụng. Các chủng loại van thường dùng được chúng tôi liệt kê ra như sau

6.1 Kiểu đóng mở của van điện từ khí nén

• Van khí nén điện từ thường đóng
• Van khí nén điện từ thường mở

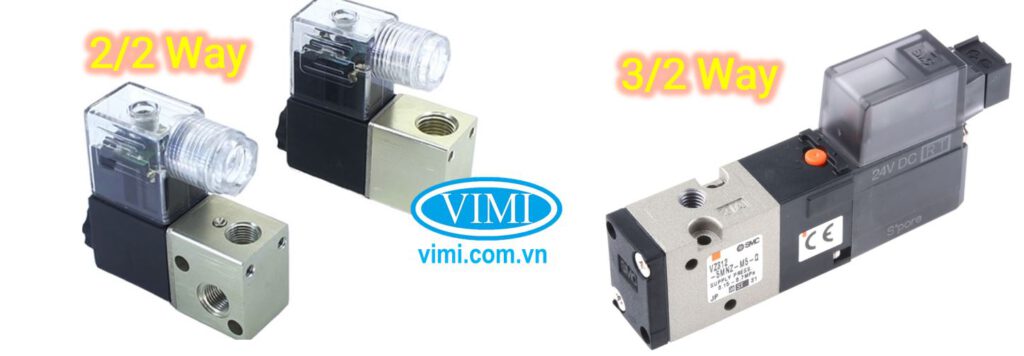

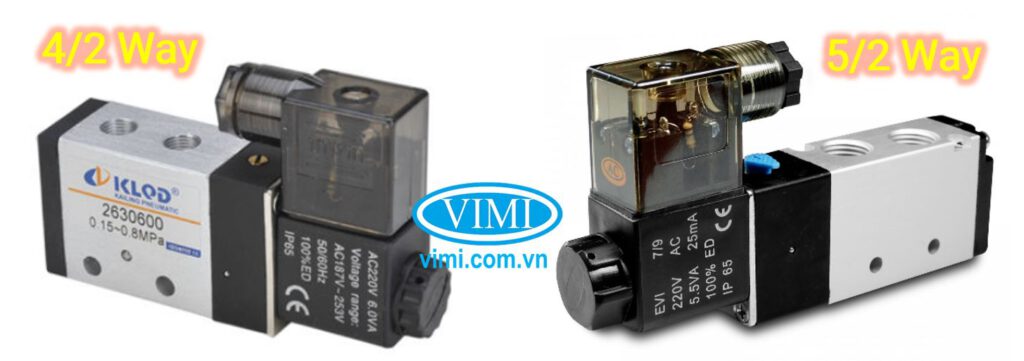

6.2 Số cửa đóng và cửa mở phổ biến

Van điện từ khí nén thường có: 2 vị trí – vị trí cấp khí và nhiều cửa ra khác nhau, tùy theo nhu cầu và mục đích sử dụng mà người ta có thể sử dụng các loại khác nhau dưới đây

• Van điện khí nén 2/2: Van có 2 cửa 2 vị trí
• Van điện khí nén 3/2: Van có 3 cửa 2 vị trí
• Van điện khí nén 5/2: Van có 5 cửa 2 vị trí

Trong ba loại này thì van điện từ khí nén 3/2 có phần được sử dụng phổ biến và được người biết đến hơn. Loại này có thiết kế phần thân với 3 cửa và 2 vị trí, các cổng của van gồm cổng vào, cổng áp ra và cổng xả.

Van điện từ khí nén 5/2 và 5/3 được sử dụng thông dụng trong các hệ thống điều khiển xi lanh hay ben khí nén hơn và được áp dụng rất phong phú

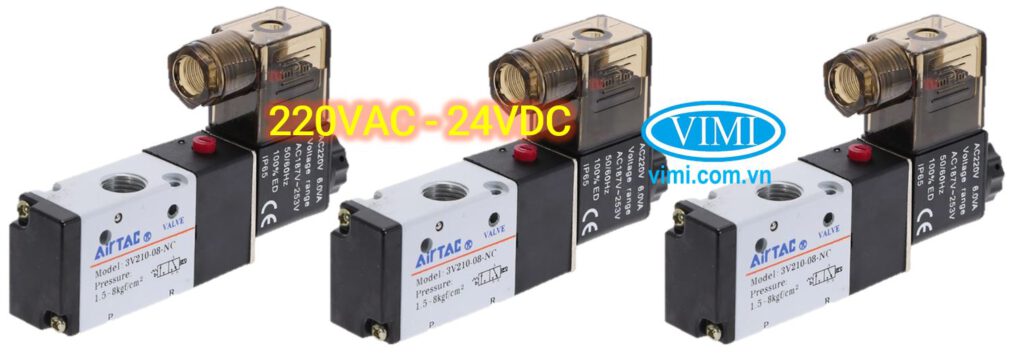

7. Điện áp sử dụng cho van điện khí nén

Van điện từ khí nén được sử dụng với các điện áp khác nhau 12VDC, 24VDC và 220VAC, khách hàng có thể lựa chọn nguồn điện áp phù hợp với mục đích sử dụng.

• Van điện từ khí nén 220V thường dùng cho các hệ thống lắp đặt trong nhà, nơi ít chịu ảnh hưởng trực tiếp của thời tiết (mưa)
• Van điện từ khí nén 24V thường được lựa chọn khi chúng được lắp đặt ngoài trời hoặc nơi ẩm ướt, dễ bị rò rỉ điện

8. Nhãn hiệu van điện từ khí nén phổ biến

Hiện nay trên thị trường có rất nhiều các thương hiệu sản xuất và cung cấp van điện từ khí nén khác nhau, trong số này sẽ có những thương hiệu uy tín và các thương hiệu làm nhái, kém chất lượng. Người sử dụng nên lựa chọn các nhãn hiệu lớn và phổ biến như dưới đây

• Van điện từ khí nén Airtac
• Van điện khí nén Festo
• Van khí nén điện từ STNC
• Van điện từ khí nén SMC
• Van điện từ khí nén TPC

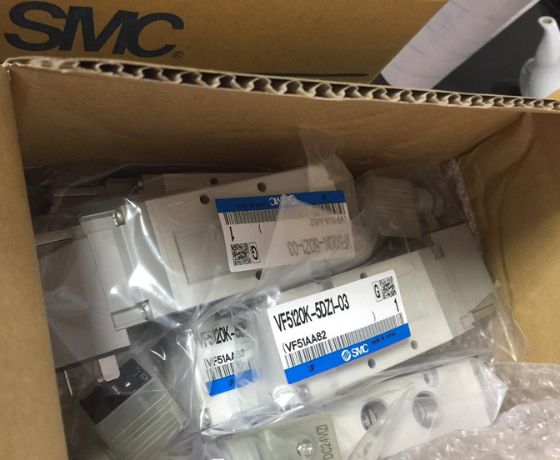

8.1 Van điện từ khí nén SMC

Van khí nén điện từ SMC là một trong những nhãn hiệu van điện khí nén Nhật Bản, đây là dòng van điện từ được đánh giá cao trên thị trường, bởi van có độ bền lẫn mức giá thành phù hợp với nhiều nghành nghề khác nhau, đặc biệt là ngành may công nghiệp.

Van điện khí nén SMC có nhiều ưu điểm nổi bật: Vật liệu chế tạo là thép cao cấp, đa dạng cổng vào và cổng ra,…Thông số cơ bản của van điện từ khí nén SMC

• Vật liệu chế tạo:  Thép, kẽm, gang.
• Nhiệt độ làm việc:  －5 ~ ＋ 50 ℃
• Nguồn điện áp:  AC110V, AC220V, DC24V
• Bảo hành: 12 tháng

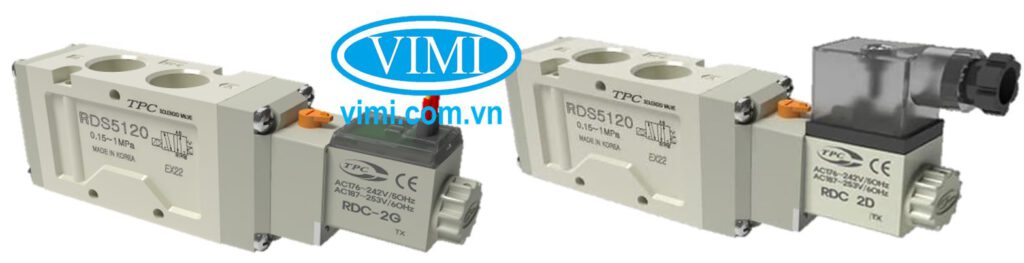

8.2 Van điện từ khí nén TPC

TPC được biết đến là một trong những thương hiệu sản xuất thiết bị công nghiệp tự động nổi tiếng của Hàn Quốc, van điện từ khí nén TPC được sử dụng rộng rãi trong nhiều ngành công nghiệp và trong cả việc điều khiển tự động các van điều khiển bằng khí nén

Van điện khí nén TPC phổ biến tại Việt Nam gồm các series dưới đây

• RDS5000
• RDS3000
• RDS300

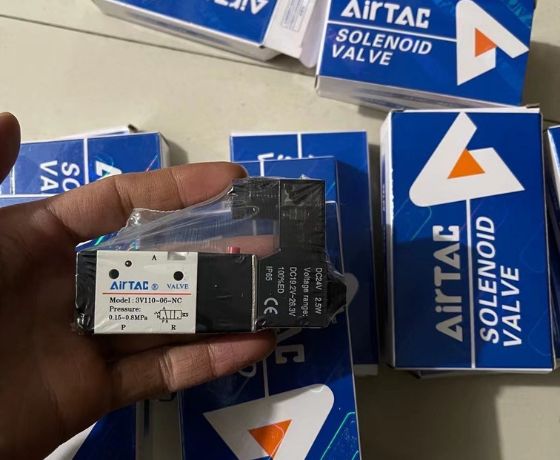

8.3 Van điện từ khí nén Airtac

Tập đoàn AirTAC International có trụ sở chính đặt tại Đài Loan và được thành lập vào năm 1988, là nhà sản xuất thiết bị khí nén nổi tiếng trên thế giới. Tập đoàn có nhiều trụ sở bán hàng khác nhau tại Trung Quốc, Ý, Singgaporem Malaysia,  Nhật Bản, Thái Lan và Mỹ. Với nhiều cơ sở sản xuất ở nhiều đất nước công nghiệp như Đài Loan, Trung Quốc

Van điện từ khí nén AirTac đã trở nên rất phổ biến tại Việt Nam, van được sử dụng rộng rãi trong ô tô, sản xuất máy móc, luyện kim, điện tử, bảo vệ môi trường, chiếu sáng và dệt may, gốm sứ, thiết bị y tế, thực phẩm và đóng gói các lĩnh vực công nghiệp tự động

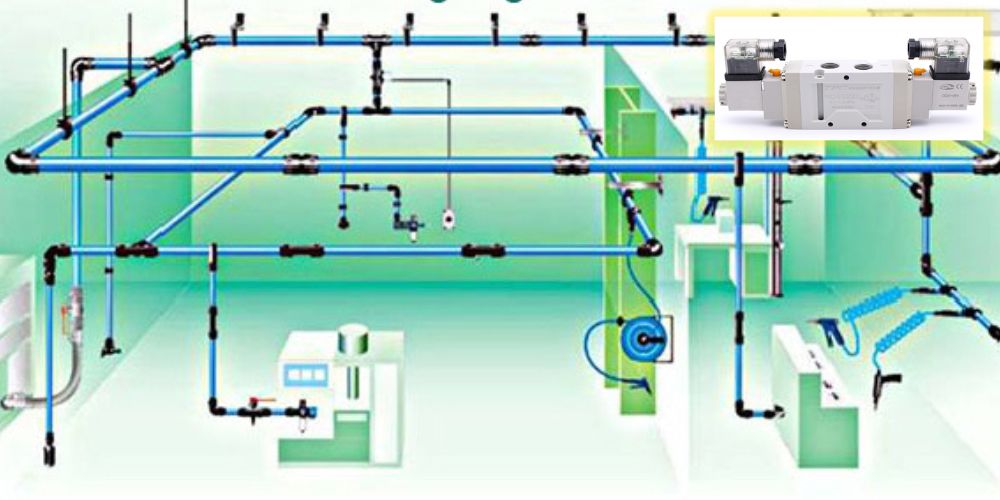

9. Ứng dụng của van điện từ khí nén

Ngành khí nén có rất nhiều ứng dụng khác nhau, khí nén được sử dụng trong dân dụng, cơ khí, trong công nghiệp sửa chữa và cả công nghiệp chế tạo và sản xuất. Khí nén được ứng dụng đa dạng, sử dụng tiện lợi và chi phí thấp bởi khí nén được tạo ra bằng máy nén khí

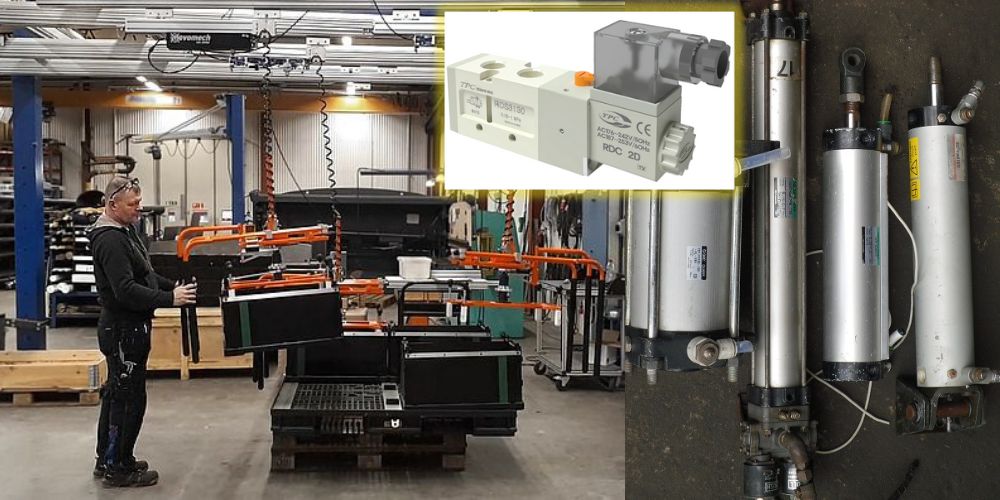

9.1 Van điện từ khí nén trong hệ thống nâng hạ

Như chúng ta đã biết, khí nén được sử dụng trong cơ khí để cung cấp cho các thiết bị nâng hạ cầm tay hoặc các dàn nâng hạ khí nén. Van điện từ khí nén được ứng dụng để phân chia luồn khí vào các cụm xi lanh khác nhau

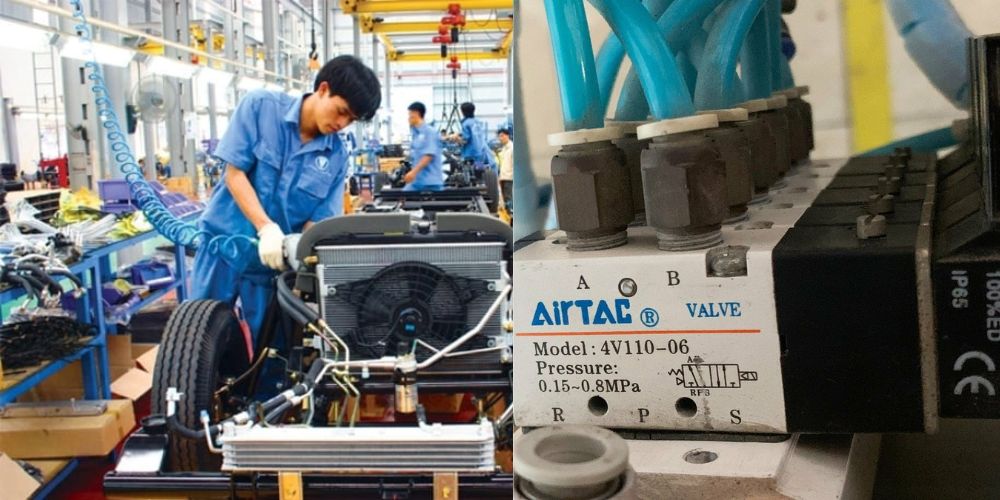

9.2 Lĩnh vực ôtô, xe máy

Đây là ứng dụng dễ được nhìn thấy nhất, đặc biệt trong các cửa hàng salon ô tô xe máy, khí nén được sử dụng đơn giản như bơm lốp xe, cho đến sử dụng súng bắn mỡ, kích, nâng, thay thế lốp, hoặc rửa động cơ… Các van điện từ khí nén thường dùng với áp dưới 10K

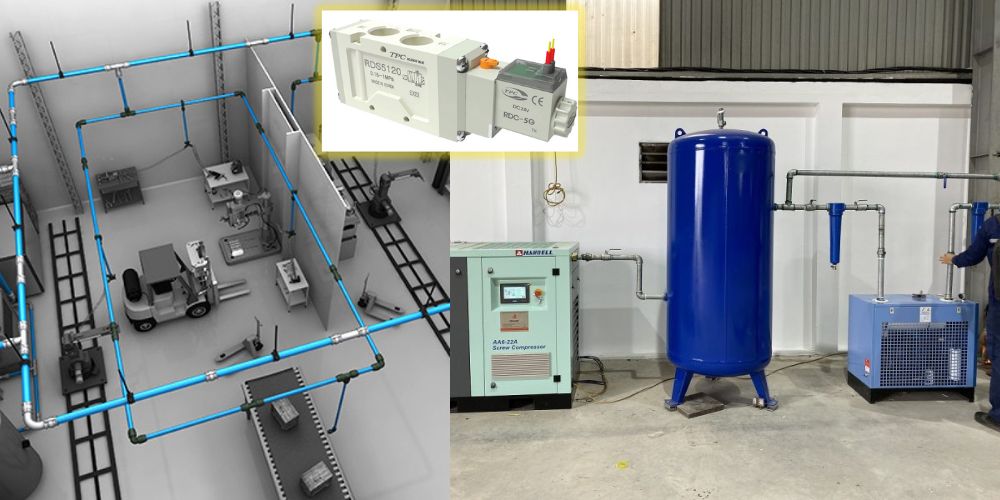

9.3 Trong các nhà máy tự động

Ứng dụng khí nén trong hệ thống tự động ngày càng trở nên phổ biến bởi tính an toàn và tiết kiệm của khí nén và van điện từ khí nén được được sử dụng trong các ứng dụng này cũng ngày một nhiều hơn.

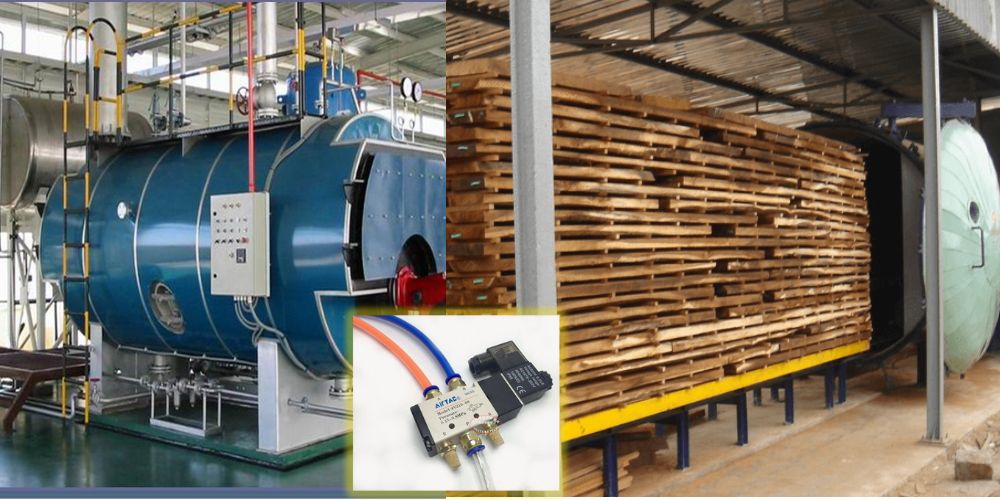

9.4 Trong nhà máy giấy, hóa chất, chế tạo ván gỗ

Sử dụng khí nén để rửa thiết bị bằng vòi phun, phun xịt các chi tiết đã ép khuôn, thổi phồng các vật rỗng, thổi ống trong quá trình đùn nhựa, dập khuôn bằng áp lực hoặc chân không, thao tác máy ép, thao tác máy cắt mép, phun vật liệu nhựa vào khuôn… Van điện từ khí nén trong các hệ thống này thường là các van chịu áp tốt

Khí nén dùng cho việc vận chuyển mạt cưa và vỏ bào, tẩm thấm gỗ, thao tác máy ép uốn và nắn gỗ, thao tác thiết bị kẹp và ly hợp, thao tác dụng cụ khí ( dụng cụ khắc gỗ, khoan, đóng đinh, đánh bóng, bào soi, mài bóng, xiết đinh vít…), phun sơn, hệ thống phun nước cứu hỏa…Van điện từ khí nén được lắp đặt để điều chỉnh dòng khí nâng hạ

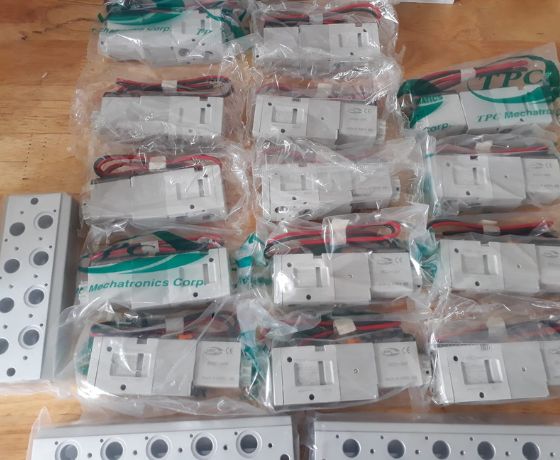

10. Tổng kho van khí nén điện từ

Công ty là đơn vị nhập khẩu và cung ứng van điện từ khí nén với nhiều thương hiệu và chủng loại khác nhau, đảm bảo được nguồn hàng sẵn kho số lượng lớn để cung cấp đến tay quý khách hàng trong thời gian ngắn nhất.

Kho van điện từ khí nén luôn đầy đủ kích cỡ và mẫu mã, với mỗi model đều có số lượng lớn sản phẩm được nhập sẵn, giúp cho việc giao hàng được nhanh chóng và thuận tiện hơn. Việc giao hàng tới tất cả các dự án, nơi sử dụng ở khắp 63 tỉnh thành

11. Bảo hành van khí nén điện từ

Van điện từ khí nén trong kho được bảo quản trong môi trường đúng như yêu cầu lưu kho của nhà sản xuất, đảm bảo chất lượng của van luôn ở tình trạng mới nhu xuất xưởng từ nhà sản xuất. Công ty cam kết chất lượng và bảo hành 12 tháng cho tất cả các model

Ngoài ra công ty còn hỗ trợ bảo hành kéo dài tới 18 tháng nếu có yêu cầu từ khách hàng, hãy gọi điện hoặc trao đổi thêm nếu có yêu cầu gia tăng thời gian bảo hành
