Van bi điều khiển điện | Van bi điện | Đa dạng thương hiệu | DN15-DN300

Tại kho van công nghiệp của Vimi, các dòng van điều khiển điện được ưa chuộng bậc nhất hiện nay nhờ vào độ bền sử dụng lâu dài, tốc độ và tính chính xác cao nhất hiện nay. Nếu bạn đang kiếm tìm một đơn vị hàng đầu trong việc phân phối các sản phẩm van bi điều khiển điện? Hãy hợp tác cùng Vimi Tech!

1. Mua van bi điều khiển điện? Đến ngay Vimi!

Thực tế các bạn có rất nhiều lựa chọn đơn vị hợp tác để cung cấp sản phẩm van bi điều khiển điện. Tuy nhiên chúng tôi tin rằng sẽ là 1  sự thiếu sót rất lớn nếu các bạn không hợp tác với VIMI. Bởi vì:

  Vimi là đơn vị nhập khẩu trực tiếp van bi điều khiển điện và thiết bị công nghiệp hàng đầu hiện nay

  Chúng tôi cam kết bán giá tốt nhất, rẻ nhất, gần với giá gốc – giá nhập khẩu nhất thị trường

 Đội ngũ kỹ thuật, chuyên viên được đào tạo bài bản với hơn 10 năm kinh nghiệm làm việc có thể tư vấn cho các bạn giải pháp tối ưu, tiết kiệm nhất.

  Vimi hiện là nhà cung cấp thiết bị công nghiệp hàng đầu nên các bạn sẽ rất tiện lợi khi có thể sử dụng hệ sinh thái sản phẩm đa dạng của chúng tôi. Các bạn có thể tìm kiếm được rất nhiều mặt hàng cần thiết tại Vimi.

 Với phương trâm làm việc được sự đồng lòng của toàn bộ cán bộ nhân viên Vimi, chúng tôi không chỉ bán sản phẩm mà còn bán sự phục vụ khách hàng

  • Tận tâm – trách nhiệm
  • Thấu hiểu khách hàng
  • Hiệu quả công việc
  • Tốc độ xử lý tối đa
  • Liên tục đồng hành

Mua van bi Việt Nam tại VIMI

2. Vimi – Kho van bi điều khiển điện hàng đầu Việt Nam

Với kinh nghiệm kinh doanh lâu năm trong lĩnh vực van công nghiệp, thiết bị công nghiệp cùng với sự nổ lực tìm kiếm những thương hiệu uy tín và tin cậy. Hiện vimi là một trong những nhà cung cấp thiết bị công nghiệp hàng đầu hiện nay.

van bi điều khiển điện kosaplus

van bi nhựa điều khiển điện

van bi điều khiển điện Unid

2.1 > Hơn 10 thương hiệu van bi điều khiển điện để lựa chọn

Với mỗi nhà máy, mỗi công trình, mỗi dự án,…. nhu cầu sử dụng van bi điều khiển điện là hoàn toàn khác nhau. Vì thế chúng tôi mong muốn có thể tạo ra sự đa dạng hàng hóa nhất có thể nhằm có thể phục vụ được tối đa số lượng khách hàng hiện nay. Vì thế chúng tôi đã là nhà cung cấp của hơn 10 thương hiệu van bi điều khiển điện hiện nay trên thị trường Việt Nam.

Nhập khẩu và phân phối hơn 10 thương hiệu Nhập khẩu và phân phối hơn 10 thương hiệu

» Van bi điện Sunyeh – Hàn Quốc

Van bi điều khiển điện Sunyeh có thân làm bằng kim loại inox304, quả bi khoét lỗ theo đường kính trong của ống xoay tròn trong tâm làm zoăng làm kín.

Van bi điều khiển bằng điện Sunyeh được vận hành bởi động cơ điện hiện đại, đây là một tron những nhãn hiệu van bi điện Hàn Quốc chất lượng bậc nhất tại Việt Nam.

Động cơ Sunyeh mã lực mạnh mẽ, với thiết kế sử dụng được các nguồn điện áp: 24VDC, 220VAC, 380VAC thông dụng tại hầu hết các quốc gia trên thế giới hiện nay.

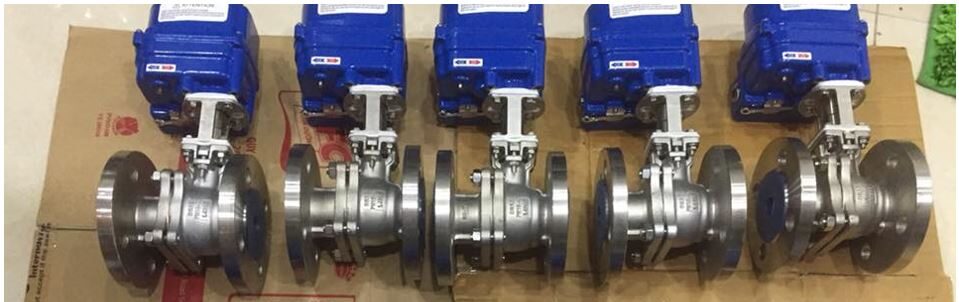

Kho hàng van bi điều khiển điện

» Van bi điện Kosaplus – Hàn Quốc

Van bi điều khiển điện có xuất xứ từ Hàn Quốc, với hơn 30 năm kinh nghiệm sản xuất đầu điều khiển tự động bao gồm cả đầu điện và đầu khí. Khi nhắc đến các sản phẩm van bi điện Hàn Quốc, người ta sẽ nghĩ ngay đến chất lượng sản phẩm rất tốt, độ hoàn thiện chi tiết cùng chất lượng vận hành vượt trội.

Không lạ gì khi các sản phẩm van bi điều khiển điện Korea đã và đang có mức giá cao nhất hiện nay, nhận được nhiều sự quan tâm của khách hàng toàn thế giới.

Kho hàng van bi điều khiển điện

Với các dòng van bi điện phổ biến với thân 3 mảnh và thân 2 mảnh, kết nối của van bi điện Hàn Quốc phong phú kiểu kết nối: Van bi điều khiển điện nối ren và van bi điều khiển điện nối mặt bích

Kho hàng van bi điều khiển bằng điện

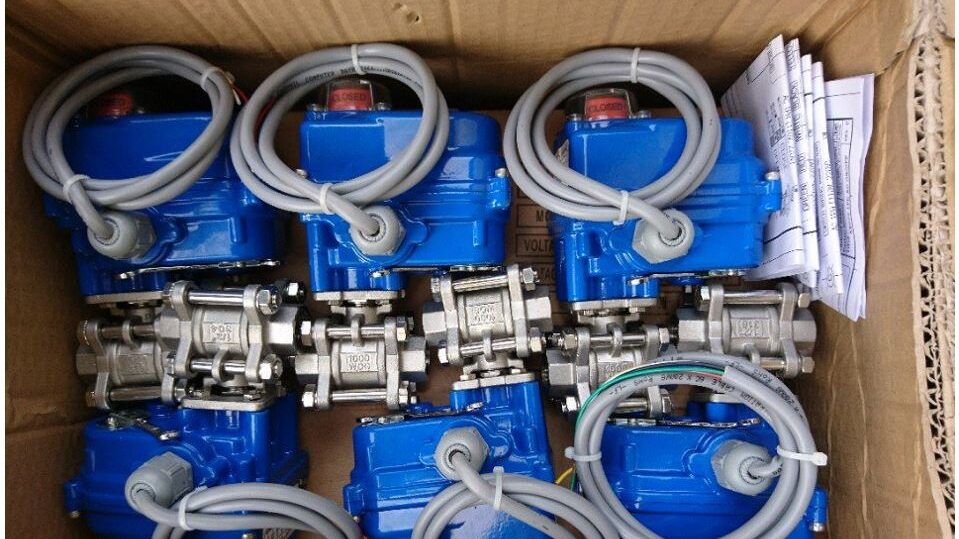

Van bi điều khiển điện nối ren với các kích cỡ từ DN15 ~ DN50, sản phẩm phù hợp với những hệ thống đường ống có kích thước nhỏ và áp lực dưới 10K/PN16

Kho hàng van bi điều khiển bằng điện

Ngoài van bi điều khiển điện thân inox, đầu điện Kosaplus cũng được lắp đặt với các van bi nhựa rắc co hoặc van bi nhựa nối bích. Đây cũng là dòng sản phẩm van bi điều khiển bằng điện được sử dụng phồ biến, đặc biệt là trong các hệ thống dẫn lưu chất có thành phần hóa học

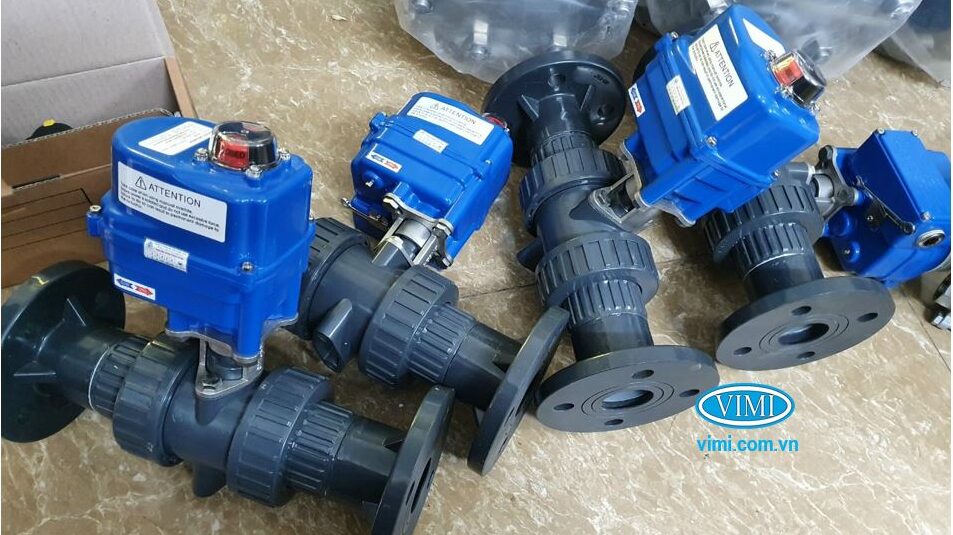

Kho hàng van bi nhựa điều khiển bằng điện

» Van bi điện Haitima – Đài Loan

Trong các nhãn hiệu van bi điều khiển bằng điện Haitima là một trong những sản phẩm được nhiều đơn vị sử dụng tại Việt Nam biết đến

Kho hàng van bi điều khiển bằng điện

Van bi điều khiển điện Haitima với kiểu kết nối mặt bích, việc lắp đặt sản phẩm trên đường ống trở nên đơn giản và dễ dàng thực hiện. Sản phẩm van bi điện có thể chịu được áp lực cao, đồng thời chống rò rỉ tốt

Hiện nay van bi điều khiển điện Haitima có thể lắp thân van bi được chế tạo theo nhiều tiêu chuẩn mặt bích kết nối khác nhau như: JIS, DIN, BS, ANSI… giúp các bạn có nhiều lựa chọn kết nối.

Kho hàng van bi điều khiển bằng điện

Van bi điều khiển bằng điện Haitima có thể kết nối bằng ren, thân van được chế tạo từ nhiều vật liệu như inox, thép và cả nhựa

Van bi nhựa điều khiển khí nén Haitima nối rắc co 6

» Van bi điều khiển điện UniD – Đài Loan

Van bi điều khiển điện Unid là do nhà máy Unid tại Đài Loan sản xuất cói cấu tạo đơn giản và được sử dụng trong nhiều hệ thống đường ống khác nhau trong công nghiệp, sản xuất và chăn nuôi.

Cũng tương tự như các sản phẩm khác van bi điện Unid sử dụng bộ điều khiển điện 24V, 220V thực hiện quá trình đóng mở tự động.

Kho hàng van bi điều khiển bằng điện

Van bi điện Unid có nhiều kiểu loại khác nhau với phần thân van bi được sản xuất từ các loại vật liệu cơ bản như inox 304, inox 316, đồng, gang, nhựa. Sản phẩm van bi điện được bảo hành 12T, trên toàn quốc theo chính sách bảo hành của NSX

Kho hàng van bi điều khiển bằng điện

3. Van bi điều khiển điện có sẵn nhiều kích cỡ đường ống

Cho dù hệ thống đường ống của các bạn sử dụng với kích cỡ như thế nào thì Vimi chúng tôi hoàn toàn có thể đáp ứng được. Bởi hiện nay Vimi luôn có sẵn van bi điều khiển điện với nhiều kích cỡ đường ống khác nhau đó là: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.

van bi điều khiển điện jaki

van bi điện Kosaplus

4. Van bi điều khiển điện chính hãng

Các sản phẩm van động cơ – motor nói chung và van bi nói riêng thì đều được chúng tôi nhập khẩu chính hãng – trực tiếp vì thế chúng tôi hoàn toàn có thể cung cấp đầy đủ mọi giấy tờ, chứng chỉ chứng nhận kèm theo nếu các bạn có nhu cầu.

Việc này giúp ích vô cùng lớn cho các bạn đảm bảo để có thể đáp ứng mọi yêu cầu từ chủ đầu tư, từ nhà máy.

van bi inox đầy đủ giấy tờ

5. Van bi điều khiển điện bảo hành dài hạn 12 – 18 tháng

Với toàn bộ các sản phẩm van công nghiệp nói chung và dòng sản phẩm van bi điều khiển điện nói riêng, đều được bảo hành 12 tháng theo chế độ của nhà sản xuất. Trong trường hợp đặc biệt chúng tôi sẽ có cơ chế bảo hành riêng cho từng dự án, từng nhà máy. Thời hạn  có thể lên đến 18-24 tháng.

Ngoài ra nếu những đơn hàng lớn hoặc những khách hàng quen thuộc với chúng tôi sẽ được chúng tôi hỗ trợ thêm thời gian bảo hành và chế độ bảo hành ưu tiên hơn.

bảo hành van bi inox

6. Các yếu tố quan trọng khi mua van bi điện

6.1> Điện áp sản phẩm đa dạng ( 24V, 220V, 380V )

Là một trong những sản phẩm van tự động hoàn toàn và cũng là một trong những sản phẩm van công nghiệp tương đối phức tạp. Vì thế việc lựa chọn mua và sử dụng van bi điện rất cần thiết phải lưu ý.

Dưới đây là những lưu ý không chỉ giúp các bạn chọn sản phẩm đúng với kỹ thuật mà còn giúp các bạn tiết kiệm chi phí rất đáng kể trong quá trình sử dụng.

Động cơ điện của van bi có thể hoạt động với nhiều mức điện áp khác nhau như: 24V, 220V, 380V. Vì thế trong quá trình lựa chọn sản phẩm van bi điều khiển bằng điện các bạn cần hết sức lưu ý đến điện áp của hệ thống có tương thích, phù hợp với sản phẩm hay không. Tránh tình trạng chập cháy gây rủi ro cháy nổ hệ thống.

Và các bạn cũng cần lưu ý với từng loại điện áp:

  • Điện áp 220V chính là loại thông dụng nhất nhờ nguồn điện luôn có sẵn ở khắp mọi nơi và đặc biệt rất nhiều hãng, đơn vị nhập khẩu nhập sẵn loại  động cơ 220V này, vì thế nó cũng rất tiện lợi cho việc thay thế sản phẩm về sau.
  • Điện áp 24V thì độ an toàn khi sử dụng cao nhất, tuy nhiên hàng lại không có sẵn và tồn kho nhiều nên thường phải đặt hàng và cũng không nhiều đơn vị nhập khẩu tồn kho dòng sản phẩm này nên việc thay thế trở nên khó khăn hơn.
  • Với điện áp 380V thường sử dụng cho van bi cỡ lớn, hoặc trong môi trường áp lực cao. Vì thế mà sản phẩm cũng không có sẵn nhiều và cũng không thuận lợi cho quá trình sử dụng sau nay.

Chọn điện áp sử dụng cho động cơ điện

6.2> Lựa chọn động cơ ON/OFF hay tuyến tính?

Với động cơ điện thì chế độ ON/OFF là chế độ mặc định, bất kỳ dòng nào cũng có. Tuy nhiên đối với dạng Tuyến tính ( 4 – 20mA) đóng và mở theo từng góc nhất định van sẽ phù hợp với các đầu việc liên quan đến điều tiết lưu lượng, vận tốc dòng chảy.

Tùy vào nhu cầu sử dụng, khách hàng có thể lựa chọn 2 dạng vận hành trên. Đối với dòng đóng mở ON/OFF sẽ có giá thành rẻ hơn so với dòng tuyến tính( yêu cầu lắp đặt thêm các linh kiện khác)

chọn on.off hoặc tuyến tính

6.3> Lựa chọn vật liệu chế tạo van bi

Van bi trong thực tế được chế tạo bằng nhiều loại vật liệu khác nhau để có thể ứng dụng trong nhiều loại môi trường lưu chất khác nhau. Vì thế trong quá trính lựa chọn van bi điều khiển điện khách hàng cũng cần nắm rõ các đăc tính của lưu chất trong hệ thống , bao gồm nhiệt độ, áp suất, đặc tính ăn mòn, tính hóa chất…

Van bi gang điều khiển điện

van bi gang điều khiển điện

Thông số kỹ thuât

  • Vật liệu chế tạo: gang cầu, gang dẻo, gang xám
  • Kích cỡ: DN50-DN300
  • Vật liệu bi van: inox 304, 316
  • Bộ điều khiển điện: hợp kim nhôm sơn epoxy
  • Gioăng, đệm làm kín: PTFE, NBR
  • Nhiệt độ hoạt động max: 220 độ C
  • Áp suất làm việc max: PN10, ON16, PN25, PN40
  • Điện áp: 220V, 240V, 380V
  • Kết nối: mặt bích

Van bi inox điều khiển điện

.van bi innox điều khiển điện

Thông số kỹ thuât

  • Vật liệu chế tạo: inox 304, 316, CF8
  • Kích cỡ: DN15-DN300
  • Vật liệu bi van: inox 304, 316
  • Bộ điều khiển điện: hợp kim nhôm sơn epoxy
  • Gioăng, đệm làm kín: PTFE, NBR
  • Nhiệt độ hoạt động max: 450 độ C
  • Áp suất làm việc max: PN10, ON16, PN25, PN40
  • Điện áp: 220V, 240V, 380V
  • Kết nối: mặt bích, ren

Van bi nhựa điều khiển điện

van bi nhựa điều khiển điện

Thông số kỹ thuât

  • Vật liệu chế tạo: nhựa PVC, CPVC, UPVC
  • Kích cỡ: DN15-DN300
  • Vật liệu bi van: nhựa, inox
  • Bộ điều khiển điện: hợp kim nhôm sơn epoxy
  • Gioăng, đệm làm kín: PTFE, NBR, Viton
  • Nhiệt độ hoạt động max: 80 độ C
  • Áp suất làm việc max: PN10, ON16, PN25
  • Điện áp: 220V, 240V, 380V
  • Kết nối: mặt bích, ren, dán keo, rắc co

Van bi thép điều khiển điện

van bi thép điều khiển điện

Thông số kỹ thuât

  • Vật liệu chế tạo: thép WCB
  • Kích cỡ: DN15-DN300
  • Vật liệu bi van: inox 304, 316
  • Bộ điều khiển điện: hợp kim nhôm sơn epoxy
  • Gioăng, đệm làm kín: PTFE, NBR, inox
  • Nhiệt độ hoạt động max: 450 độ C
  • Áp suất làm việc max: PN10, ON16, PN25, PN40…
  • Điện áp: 220V, 240V, 380V
  • Kết nối: mặt bích, hàn socket, hàn

6.4> Lựa chọn kiểu kết nối của van bi

Van bi trong thực tế được các nhà sản xuất lựa chọn nhiều phương án kết nối khác nhau vô cùng tiện lợi bao gồm các kiểu kết nối như: kết nối mặt bích, kết nối ren, kết nối hàn, kết nối clamp….Và mỗi dạng kết nối cũng mang đến cho các bạn những ưu điểm nhất định

✦ Van bi điều khiển điện lắp ren sẽ được sử dụng với các dòng van bi có kích cỡ nhỏ từ DN15-DN50. Kết nối ren đảm bảo được các yếu tố kỹ thuật như:

  • Độ bền cơ học ở mức khá
  • Độ kín lưu chất tương đối tốt
  • Thao tác lắp đặt nhanh chóng, dễ dàng thực hiện
  • Tháo lắp đơn giản, phục vụ cho quá trình bảo dưỡng sản phẩm.

van bi ren điều khiển bằng điện



✦ Van bi điều khiển điện mặt bích

Mặt bích là kiểu kết nối thông dụng với các dòng van bi điều khiển điện từ DN150-DN200. Hệ thống bulong được siết đều tay, kết hợp cùng các loại gioăng làm kín như EPDM, PTFE, Teflon giúp độ kín lưu chất gần như 100%. Qua đó rủi ro rò rỉ lưu chất gần như không hiện hữu. Ngoài ra với độ bền cơ học tốt, van có thể chịu được các tác động từ môi trường xung quanh, các tác động rung lắc ở mức vừa.

Hiện nay chúng tôi có sẵn nhiều tiêu chuẩn mặt bích kết nối khác nhau như: JIS, DIN, BS, ANSI… giúp các bạn có nhiều lựa chọn kết nối.

Van bi mặt bích điều khiển bằng điện

✦ Van bi điều khiển điện clamp 2 đầu

Kết nối clamp là một trong những dạng kết nối nhanh và dễ thao tác bậc nhất hiện nay.Van bi điều khiển điện kẹp clamp được sử dụng nhiều đối với các dòng inox vi sinh, ứng dụng trong các hệ thống công nghiệp tiêu biểu như:

  • Dây chuyền sản xuất thực phẩm, thiết bị y tế
  • Hệ thống xử lý nước thải, hóa chất.
  • Dây chuyền sản xuất nước uống, giải khát
  • Hệ thống nghiên cứu hóa học…

Van bi clamp điều khiển bằng điện

✦ Van bi điều khiển điện nối hàn

Kết nối hàn có độ bền tương đối tốt, độ kín lưu chất đạt mức 100% cùng với đó là khả năng chịu nhiệt độ và áp suất môi trường hàng đầu hiện nay. Tuy nhiên kết nối này chỉ phù hợp với những vị trí cố định trên đường ống, khi tháo rời có thể gây hỏng hóc cả đường ống và van.

Quá trình lắp đặt sẽ áp dụng 2 kỹ thuật chính: kỹ thuật hàn khớp nối, Kỹ thuật hàn giáp mối. 1 khi đã hàn thì khi tháo rời có thể gây hỏng cho cả van và đường ống lắp đặt.

✦ Van bi điều khiển điện nối rắc co

Kết nối rắc co là dạng kết nối tiêu chuẩn của các dòng van bi nhựa hiện nay. Hầu hết các sản phẩm van bi nhựa UPVC, CPVC, PV C sẽ đều sử dụng loại kết nối này vì sự tiện lợi của nó. Thời gian lắp đặt ngắn, dễ dàng thao tác tháo lắp mà bất kỳ ai cũng có thể sử dụng.

van bi điều khiển điện kẹp clamp/ rắc co

6.5> Lựa chọn dạng thân van

Hiện nay phần van bi cơ học có 3 dạng chính:

Van bi 1 mảnh

Đây là dòng van được đúc nguyên khối bằng các dòng vật liệu inox, đồng, gang, nhựa.

Loại van này thường được sản xuất cho các kích thước nhỏ với ưu điểm chịu được áp lực cao và có độ kín tuyệt đối. Dòng van này thường được sản xuất với các loại vật liệu như: đồng, inox, nhựa.

van bi 1 mảnh điều khiển điện

Van bi 2 mảnh

Thân van được lắp đặt từ 2 phần thân riêng biệt.

Van bi 2 mảnh khí nén là dòng van bi có phần van cơ học được sản xuất từ 2 mảnh thân riêng biệt, liên kết với nhau bởi bulong đai ốc. Khả năng tháo lắp bảo trì bảo dưỡng khá thuận lợi và dễ dàng.

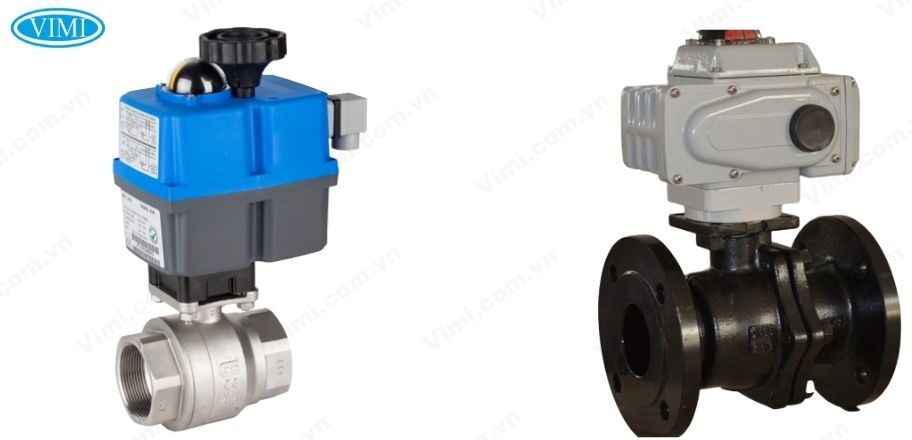

van bi 2 mảnh điều khiển điện

Van bi 3 mảnh

Thân van được lắp đặt từ 3 phần thân riêng biệt, kết nối với nhau bằng bulong, đai ốc. Đối với dòng này vật liệu inox sẽ được sử dụng thông dụng nhất trong sản xuất.

Van bi 3 mảnh sẽ được tạo ra từ 3 mảnh thân van riêng biệt, kết nối với nhau thông qua bulong, đai ốc được vặn chặt.  Thông thường van bi khí nén 3 mảnh sẽ sử dụng inox làm dòng vật liệu chính trong sản xuất, khả năng chống nhiệt độ và áp suất cao cực kỳ tốt, độ bền cơ học cao hơn so với các dòng 2 mảnh, 1 mảnh

Dòng van bi điều khiển điện 3 mảnh có tính ứng dụng cao trong các hệ thống công nghiệp liên quan đến khai thác, lọc hóa dầu, hơi nóng và hóa chất độc hại.

van bi 3 mảnh điều khiển điện

6.6> Lựa chọn số cửa van bi

Với phần thân van cơ học, khách hàng có thể lựa chọn giữa loại 2 cửa và loại 3 cửa tùy vào yêu cầu của hệ thống.

Van bi điều khiển điện 2 cửa

van bi điều khiển điện 3 cửa

Đối với việc xử lý công việc điều tiết nhiều dòng lưu chất cùng lúc, van bi 3 ngã điều khiển điện sẽ là lựa chọn hàng đầu. Người vận hành có thể lựa chọn giữa 2 dạng bi van: Bi van chữ L, Bi van chữ T.

Van bi 3 ngã chữ L

Người ta gọi đây là van bi ba ngã chữ L là bởi loại van này có thiết kế viên bi khoét rổng hình chữ L đặt bên trong van. Dòng van này cho phép dòng chảy vào từ 1 cửa và đi ra 1 trong 2 cửa còn lại.

Van bi 3 ngã kiểu L

Van bi ba ngã chữ T

Đây là dòng van bi ba ngã có thiết kế viên bi khoét rổng hình chữ T đặt bên trong van. Dòng van này mang thiết kế đặc biệt với khả năng cho dòng lưu chất lưu thông trên cả 3 cửa tại một thời điểm, hoặc có thể đóng 1 cửa để cho dòng lưu chất đi qua 2 cửa còn lại.

Van bi 3 ngã kiểu T

6.7> Lựa chọn lực kéo động cơ phù hợp

Với rất nhiều đơn vị sử dụng van bi điều khiển điện thường rất không để ý đến vấn đề lực kéo của động cơ – mô tơ. Động cơ có lực kéo phù hợp theo khuyến cáo của đơn vị sản xuất.

Nếu không một số đơn vị sẽ lắp thiếu lực kéo gây ra hiện tượng không đóng mở được van bi hoặc lực kéo không đủ khi hoạt động làm cho độ bền của van giảm.

Chọn lực kéo phù hợp có thể lắp được van bi

6.8> Lựa chọn xuất xứ của van

Các bạn nên biết rằng với mỗi xuất xứ khác nhau thì chắc chắn giá thành sản phẩm cũng khác nhau và tất nhiên là chất lượng sản phẩm cũng là rất khác nhau. Tùy thuộc vào nhu cầu của đơn vị sử dụng mà các bạn cũng nên cân nhắc để lựa chọn xuất xứ van phù hợp.

Hiện nay Vimi có sẵn các loại van bi điều khiển điện với các xuất xứ:

  • Xuất xứ: Châu Âu
  • Xuất xứ: Nhật Bản
  • Xuất xứ: Hàn Quốc
  • Xuất xứ: Đài Loan
  • Xuất xứ: Malaysia
  • Xuất xứ: Trung Quốc

đa dạng thương hiệu van bi điện

7. Kiến thức chuyên sâu về van bi điều khiển điện

Các khái niệm liên quan

Van bi điều khiển điện là dạng van bi điện sử dụng các nguồn điện áp 24v, 220v 240V, 380V tương đối thông dụng tại nhiều quốc gia trên toàn thế giới. Van bi điều khiển điện có tốc độ đóng mở tương đối nhanh (8~20s) cùng sự chính xác gần như tuyệt đối trong các đầu việc liên quan đến điều tiết dòng lưu chất.

Hiện nay Đơn vị Vimi đang cung cấp hai dạng van bi điều khiển điện là:

  • Van bi điện đóng mở ON/OFF (đóng mở hoàn toàn)
  • Van bi điện đóng mở tuyến tính theo các góc (0-90 độ)

van bi điều khiển điện là gì

Van bi điều khiển điện ON/OFF

Đây là chế độ tương đối thông dụng của các dòng van công nghiệp hiện nay: mở hoàn toàn và đóng hoàn toàn.

♦ Khi được cấp điện van sẽ hoạt động theo 1 hành trình mở van theo 1 góc 90 độ. Khi van mở hoàn toàn nguồn điện sẽ được ngắt.

♦ Khi muốn đóng van, người vận hành sẽ lại cấp nguồn điện, lúc này bi van sẽ quay lại vị trí đóng hoàn toàn ( lỗ khoét vuông góc với chiều dòng chảy).

Van bi điều khiển điện ON/OFF không được sử dụng trong các đầu việc điều tiết lưu chất. Lúc này van bi điều khiển điện tuyến tính sẽ đảm nhận công việc.

van bi điều khiển điện on/off

Van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính khi được cấp điện sẽ đóng mở dòng lưu chất theo các góc khác nhau, qua đó điều chỉnh được lưu lượng, tốc độ và áp suất dòng chảy theo yêu cầu vận hành.

Bảng mạch của van bi điện tuyến tính hoạt động với dải tín hiệu 4mA – 20mA nhằm điều tiết lưu lượng dòng chảy của môi chất. Mỗi mức tín hiệu sẽ tương ứng với góc độ mở của bi van. Ngoài ra để người vận hành theo dõi được chính xác tình trạng hoạt động của van,  một số dòng van bi tuyến tính có thể hiện thị góc mở trực tiếp trên màn hình LCD bộ điều khiển.

Ngoài bảng mạch tín hiệu 4mA – 20mA thông dụng, van bi điện cũng sử dụng dòng tín hiệu analog 0 – 10V, tuy nhiên dòng này ít thông dụng hơn. Lúc này van sẽ được vận hành thông minh khi nhận tín hiệu từ máy tính, tủ điều khiển PLC. Người vận hành có thể điều khiển van hoạt động từ xa, tối ưu được công sức và thời gian tiến độ vận hành.

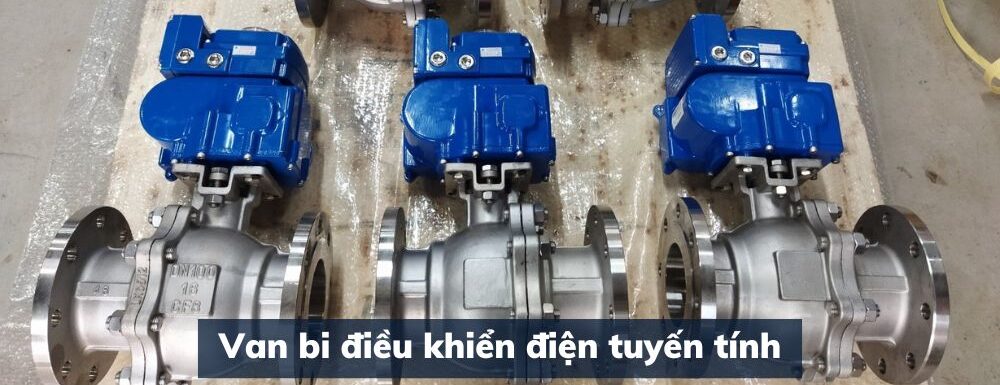

van bi điều khiển điện tuyến tính

Cấu tạo của van bi điều khiển điện

Nếu các bạn đang quan tâm hoặc đang có nhu cầu sử dụng loại thiết bị: van bi điều khiển điện này thì nhất định cần nắm qua cấu tạo của sản phẩm.

Giống như sản phẩm van bướm điện thì dòng sản phẩm van bi điều khiển điện cũng được cấu tạo từ 2 thành phần chính là: phần động cơ điện và thân van bi. Nhằm giúp các bạn có thể nắm rõ hơn chúng ta sẽ tìm hiểu từng phần nhé.

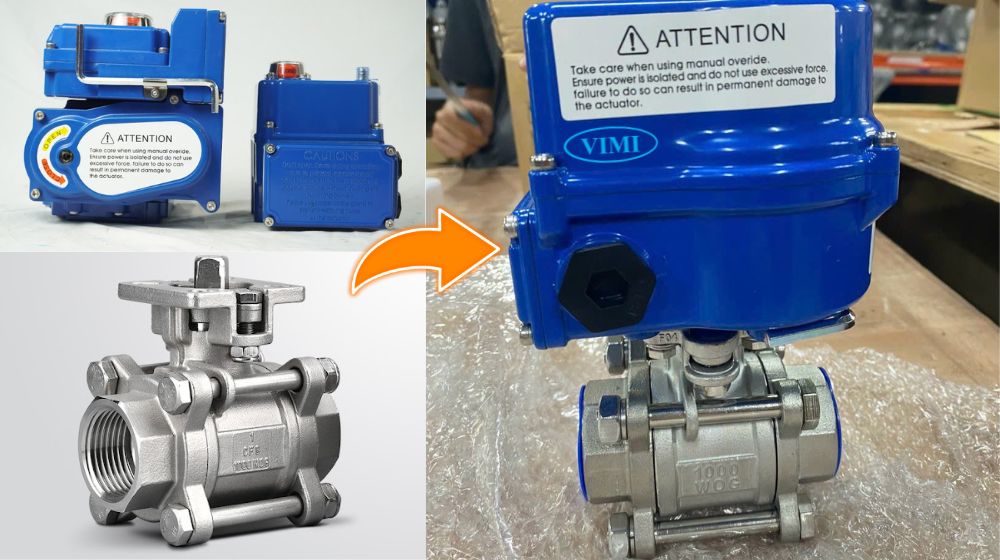

Cấu tạo van điều khiển điện

Van bi điều khiển điện là gì 2

Phần động cơ điện

Rõ ràng trong sản phẩm van điều khiển điện thì phần động cơ là phần quan trọng bậc nhất, có giá trị cao nhất hiện nay. Vì thế trong quá trình lựa chọn sản phẩm này người ta quan tâm rất nhiều đến bộ phận động cơ điện. Và dưới đây là thông số kỹ thuật chi tiết của nó

Động cơ điện

  • Có 2 loại: ON/OFF (đóng mở hoàn toàn) hoặc tuyến tính ( 4 ~ 20mA)
  • Điện áp sử dụng: 24V – 110V – 220V – 380V (Thông dụng nhất 220V)
  • Kiểu truyền động: xoay 90 độ quanh trục
  • Vật liệu: nhôm, hợp kim, nhựa dẻo….
  • Tiêu chuẩn: IP67
  • Lực kéo: 50Nm, 80Nm, 100Nm, 200Nm, 400Nm, 600Nm, 1000Nm,…
  • Thời gian đóng mở: 15s, 20s, 30s, 45s, 60s
  • Nhiệt độ làm việc của động cơ: -20 ~ 60 độ C
  • Đóng mở khi cúp điện: tay quay hoặc lục lăng phòng khi mất điện
  • Hãng sản xuất: Kosaplus, Haitima, Tomoe, KST, Kitz, Sunyeh, UniD, Itork, Noah, Automa, Jaki….
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu…
  • Thời gian bảo hành: 12 tháng

các thương hiệu động cơ điện

Phần thân van bi

Nếu các bạn xem động cơ điện là quan trọng bậc nhất thì phần van bi cũng rất quan trọng bởi vì đây là bộ phận tiếp xúc trực tiếp với môi trường sử dụng và cũng là bộ phận chịu áp lực, chịu nhiệt độ, chịu sự ăn mòn của môi chất. Và dưới đây là các thông số kỹ thuật của van bi:

Cấu tạo thân van bi

  • Vật liệu van bi: inox, gang, nhựa, thép,…
  • Kiểu lắp : lắp ren, mặt bích, hàn, clampe,…
  • Tiêu chuẩn mặt bích: DIN, BS, JIS, ANSI…
  • Loại van bi: 2 cửa, 3 cửa…
  • Cấu tạo: 1 thân, 2 thân, 3 thân….
  • Gioăng làm kín: NBR, EPDM, TEFLON, PTFE….
  • Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.
  • Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Châu Âu…
  • Thời gian bảo hành: 12 tháng

các loại van bi có tán

Ngoài 2 bộ phận quan trọng trên có thể chúng ta sẽ cần sử dụng thêm cốt liên kết để kết nối với trục của van bi và trục của động cơ điện.

cốt liên kết động cơ với van bi

Lưu ý van bi điều khiển điện không phải là sản phẩm đồng bộ

Chúng tôi thấy rằng có đến 80% khách hàng thường bị hiểu nhầm rằng van bi điều khiển bằng điện là một sản phẩm đồng bộ. Nghĩa là 1 hãng, 1 nhà máy sản xuất sẽ sản xuất ra 1 bộ sản phẩm và có thể ứng dụng trong thực tiễn. Tuy nhiên không phải vậy các bạn nhé, với sự chuyên môn hóa cao, cùng với thiết bị động cơ điện là tương đối khó sản xuất và chế tạo, nên sản phẩm van bi điều khiển bằng điện là sản phẩm lắp ghép giữa các thương hiệu động cơ điện và thương hiệu van bi.

Ngoài ra môi trường sử dụng cũng là yếu tố khiến người ta không làm sản phẩm này đồng bộ bởi nó làm tăng giá thành của sản phẩm.

Kho hàng van bi điều khiển bằng điện

Thông số van bi điều khiển điện

  • Kích thước van: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200.
  • Kiểu lắp van: Nối ren, rắc co, mặt bích, nối hàn…
  • Vật liệu van: Toàn thân inox (SS304, SS316), Nhựa PVC, UPVC, CPVC, gang, thép
  • Điện áp ứng dụng: 24V, 220V, 380V dạng 2 fa, 3 fa 50 ~ 60 Hz
  • Áp suất làm việc max: PN16, PN25, PN40, PN60
  • Nhiệt độ van: – 10οC ~ 450οC
  • Chế độ vận hành: ON/ OFF, Tuyến Tính
  • Xuất xứ: Korean, Taiwan, Chinas, Japanse
  • Hãng thương hiệu: Kosaplus, Haitima, Bueno…

Nguyên lí hoạt động van bi điều khiển điện

Nguyên lí hoạt động của van bi điều khiển điện tương đối đơn giản. Van hoạt động đóng mở dòng chảy lưu chất dựa trên góc quay của bi van. Thay vì xoay trục van bằng tay gạt, tay quay với các dòng van vận hành bằng tay, chúng ta sẽ chỉ cần thao tác từ xa, điều khiển hoạt động dựa trên bộ truyền động điện.

Khi có nguồn điện được cấp cho bộ điều khiển, lúc này bộ điều khiển hoạt động quay tác động lên trục van bi khiến trục van quay theo lúc này bi được xoay theo trục van đóng mở dòng chảy hoàn toàn hoặc điều khiển tuyến tính dòng chảy theo ý người vận hành dựa trên góc độ quay của bi.

nguyên lý hoạt động van bi

Ưu điểm nổi bật của van bi điều khiển bằng điện

Là một sản phẩm van điều khiển tự động hoàn toàn bằng điện – động cơ điện nên sản phẩm có nhiều ưu điểm nổi bật đó chính là:

  • Đóng mở hoàn toàn tự động nên việc điều khiển hết sức linh hoạt, đặc biệt các bạn có thể có thể kết nối với hệ thống điều khiển PLC của tủ điều khiển
  • Đa dạng kiểu kết nối trên đường ống như: lắp ren, mặt bích, kết nối hàn, kết nối kiểu nối nhanh clampe….
  • Có thể sử dụng được cho nhiều kích cỡ đường ống, đặc biệt là ứng dụng vào những kích cỡ bé từ DN50 trở xuống. Các kích cỡ sản phẩm từ DN15 ~ DN200
  • Có chi phí rẻ hơn so với một số phương án khác như: van cổng điều khiển điện.
  • Điện áp sử dụng là rất đa dạng, tùy thuộc vào điều kiện thức tế khi đưa vào sử dụng như: 24V, 220V, 380V…
  • Sản phẩm có thể làm việc được trong nhiều môi trường khác nhau: nước, khí nén, hơi nóng, dầu, gas…, đặc biệt là những môi trường khắc nghiệt bởi nó được trang bị tiêu chuẩn IP67 chống bụi và kháng nước.
  • Các bạn vẫn có thể thao tác đóng và mở ngay cả khi mất điện bởi các hãng đều trang bị lục lăng hoặc tay quay
  • Thời gian đóng mở van chậm nên độ bền sử dụng cao, có thể tránh được hiện tượng sốc áp so với các kiểu đóng mở khác như khí nén chẳng hạn.
  • Đa dạng kiểu kết nối – lắp lẫn được với nhiều tiêu chuẩn khác nhau: JIS, DIN, BS, ANSI…
  • Bạn có thể cài đặt van bướm điều khiển bằng điện thành dạng thường đóng hoặc thường mở tùy nhu cầu sử dụng.

Van bi điều khiển điiện có nhiều ưu điểm

 Hạn chế

Mặc dù có rất nhiều ưu điểm xong sản phẩm vẫn có một số hạn chế mà các bạn nên biết để tham khảo thêm như:

  • Thời gian đóng mở van thường chậm hơn ( 15 ~ 60s ) so với các dòng van bi điều khiển khí nén
  • Với những kích cỡ lớn từ DN200 trở lên thường người ta sẽ sử dụng van bướm điều khiển khí nén Vừa đảm bảo sự ổn định trong vận hành vừa tối ưu chi phí 1 cách đáng kể.
  • Khi mất điện đột ngột không trở về trạng thái ban đầu được mà phải sử dụng tay quay phụ, lục lăng.

9. Ứng dụng thực tế van bi điều khiển điện

Van bi điều khiển bằng điện được ứng dụng rất rộng rãi trong thực tiễn. Chúng ta có thể bắt gặp rất nhiều sản phẩm được ứng dụng trong hầu hết các nhà máy sản xuất, các công trình, dự án trong toàn quốc.

Dưới đây là một số ứng dụng của van bi điều khiển điện:

  • Sử dụng trong cấp nước và xử lý nước sạch
  • Sử dụng trong hệ thống khí nén, không khí
  • Ứng dụng trong hệ thống PCCC, hệ thống điều hòa trung tâm, nước nóng trung tâm
  • Được sử dụng nhiều cho hệ thống dẫn dầu, xăng, nhiên liệu đốt,…
  • Sử dụng nhiều ở các nhà máy thủy điện
  • Sử dụng trong ngành công nghiệp đóng tàu….

ứng dụng van bi điều khiển điện

10. Lưu ý trong quá trình lắp đặt – vận hành

Sau khi chúng ta lựa chọn được sản phẩm van bi điều khiển bằng điện phù hợp để sử dụng thì còn phải lưu ý thêm một số điểm như sau trong quá trình lắp đặt và vận hành sản phẩm để có thể tối ưu được giá trị và công năng của nó:

✦ Trước khi lắp lên đường ống cần mở van bi 1 góc nhỏ

Các bạn lưu ý rằng không nên để van bi điều khiển điện mở hoàn toàn hoặc đóng hoàn toàn mỗi khi lắp đặt. Như vậy khi vận hành lúc ban đầu để mở van cần một lực momen xoắn lớn hơn nhiều so với lúc đóng mở thường xuyên. Có như vậy thì việc đóng mở sau này mới trở nên dễ dàng hơn nhiều.

Xác định lại điện áp điều khiển van bi

Trong quá trình lắp đặt việc kiểm tra điện áp của van bi điện là hết sức cần thiết và trở nên tối quan trọng. Bởi từ đó chúng ta mới lựa chọn điện áp phù hợp để sử dụng, tránh trường hợp đấu nối nhầm điện áp gây ra hiện tượng chập cháy và gây ra sự lãng phí.

✦ Cần đấu nối theo mạch điều khiển của hãng

Trên mỗi động cơ của van bi điều khiển điện đều được các hãng cung cấp mạch điều khiển và đấu nối bên trong động cơ. Vì thế trong quá trình lắp đặt và vận hành nhất định các bạn cần đọc bảng mạch này giúp cho việc đấu nối điện được chính xác và đúng kỹ thuật.

lwuu ý lắp đặt van bi điều khiển điện

Tham khảo thêm dòng van điều khiển điện khác:

Van bướm điều khiển điện Van cầu điều khiển điện Van cổng điều khiển bằng điện
