Van điện từ thường đóng | Inox – Đồng – Nhựa – Gang

Van điện từ thường đóng còn được gọi với tên “van thường đóng” là dòng van điện từ được sử dụng phổ biến nhất hiện nay, với cơ chế đóng mở phù hợp với nhiều hệ thống, đa dạng kích thước và được sản xuất từ nhiều vật liệu khác nhau

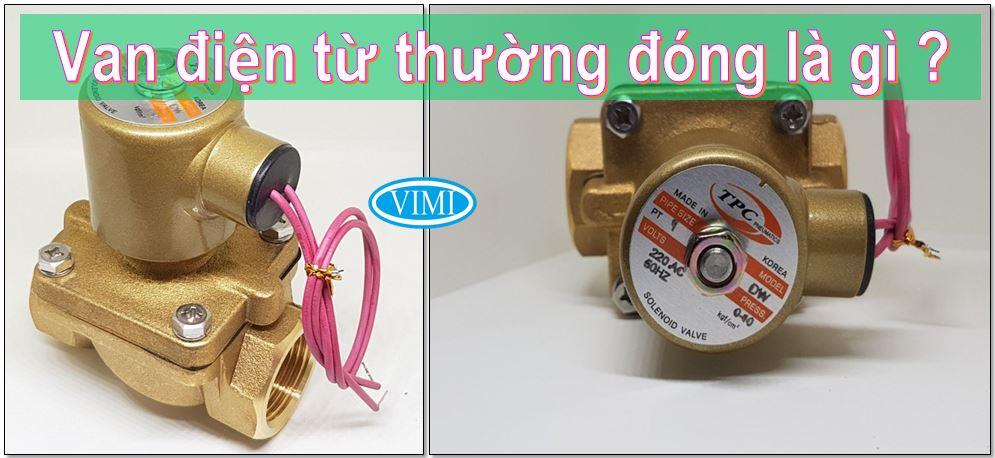

1. Van điện từ thường đóng là gì

“Van điện từ thường đóng” hiểu theo nghĩa đen chúng ta có thể hiểu được đó là van như thế nào

• Van: Là thiết bị dùng để đóng, mở hoặc điều tiết dòng chảy
• Điện từ: Đóng mở nhờ lực hút từ trường của điện từ
• Thường đóng: Van chỉ mở ra khi được cấp nguồn điện

Như vậy, van điện từ thường đóng chính là 1 van điện từ thông thường nhưng trạng thái khi không được cấp điện là luôn luôn đóng.

2. Xuất xứ van điện từ thường đóng phổ biến

Trên thị trường hiện có nhiều các thương hiệu sản xuất và phân phối van điện từ thường đóng, đa số các hãng này có nguồn gốc xuất xứ từ các quốc gia có nền công nghiệp hiện đại và phát triển như: Hàn Quốc, Nhật Bản, Đài Loan, Italia… Các thương hiệu này không chỉ được ưa chuộng ở Việt Nam mà cũng được sử dụng ở nhiều các quốc gia khác trên thế giới..

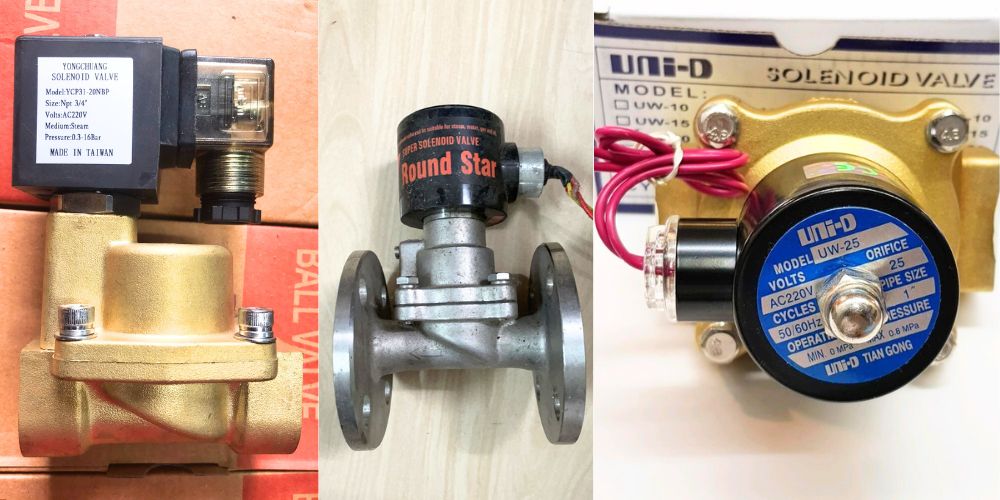

2.1 Van điện từ thường đóng Đài Loan

Van điện từ thường đóng chính hãng UniD, Round Star và Yongchuang là những van thường đóng có chất lượng và giá cả rất tốt. Van được sử dụng rộng rãi cho các hệ thống tưới tiêu tự động, các khu công nghiệp sử lý nước, nước thải, khí nóng,…

Thông số kỹ thuật sản phẩm van thường đóng Đài Loan:

• Chất liệu: Nhựa, Đồng, inox
• Kích thước: DN15 ~ DN100
• Kiểu lắp: Lắp ren, Lắp bích
• Môi trường: Khí nén, gas, nước, Hơi, nóng,
• Áp lực: 6bar, 10bar, 16bar
• Điện áp: 24V – 220V
• Nhiệt độ: -5ºC ~ 180ºC
• Nhà sản xuất: Roud Star, UniD, Yongchuang
• Bảo hành: 12 ~ 18  tháng
• Tình trạng: Sẵn Hàng

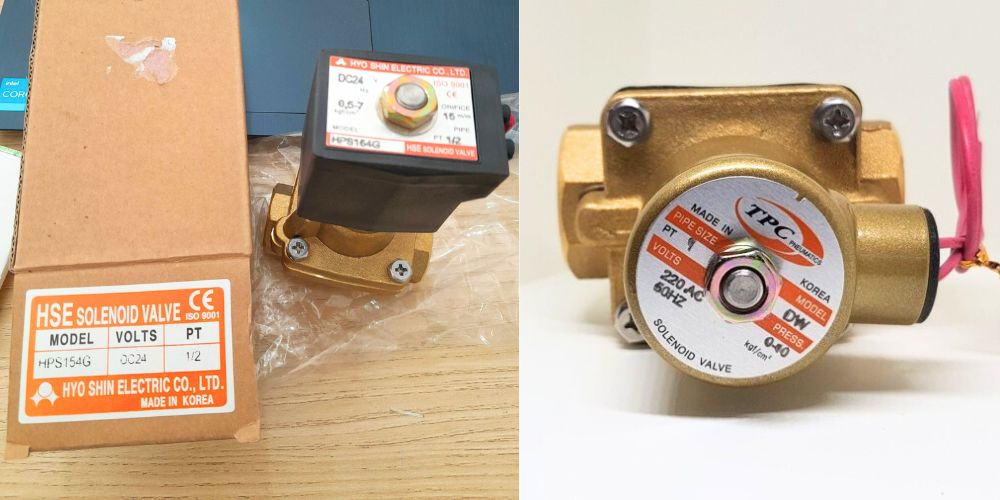

2.2 Van thường đóng xuất xứ Hàn Quốc

Van điện từ thường đóng với hai nhãn hiệu phổ biến nhất là TPC và HSE. Van được sử dụng lắp đặt cho các hệ thống như khí nén, gas, hơi nóng, nước… Thuộc nhóm các van có chất lượng tốt, cao hơn phân khúc nhập khẩu từ Đài Loan và thấp hơn so với van có xuất xứ G7 và đây là dòng van được sử dụng nhiều trong các dự án FDI

Thông số kỹ thuật của van điện từ thường đóng Hàn Quốc

• Chất liệu: Đồng
• Kích thước: DN10 ~ DN50
• Kiểu lắp: Lắp ren,
• Môi trường: Nước, hơi, nóng, khí nén, gas
• Áp lực: 6bar, 10bar, 16bar
• Điện áp: 24V và 220V
• Nhiệt độ: -5ºC ~ 180ºC
• Hãng sản xuất: TPC, HSE
• Bảo hành: 12 tháng
• Tình trạng: Sẵn hàng

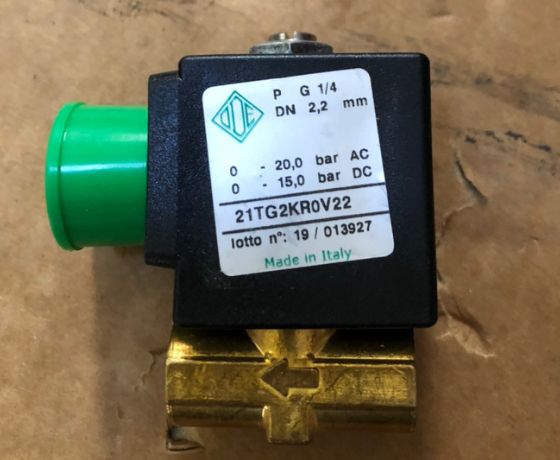

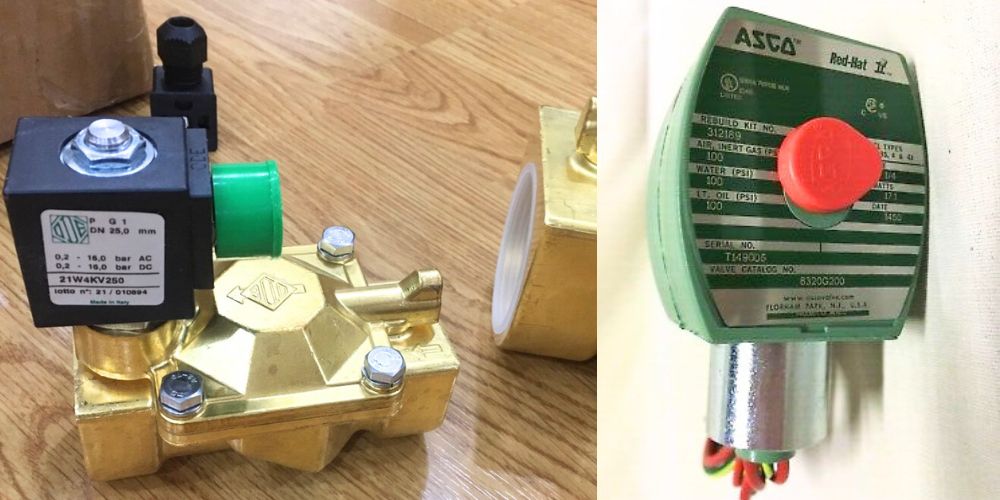

2.3 Van điện từ thường đóng Italia

Van điện từ thường đóng chính hãng ODE có đặc điểm là coil van được đúc nguyên khối, cho phép van vận hành liên tục mà không xảy ra hiện tượng chập cháy hay hư hỏng, mang lại sự chắc chắn cho hệ thống lắp đặt và vận hành van. Là một trong những van thuộc nhóm G7 với chất lượng thuộc nhóm cao cấp

Thông số kỹ thuật sản phẩm van điện từ thường đóng ODE

• Chất liệu: Đồng, inox, nhựa
• Kích thước: DN8 ~ DN100
• Kiểu lắp: Ren
• Môi trường: Hơi, nóng, khí nén, gas, nước, hóa chất
• Áp lực: 6bar, 10bar, 16bar, 22bar, 50bar và 100bar
• Điện áp: 24VDC và  220VAC
• Nhiệt độ: -5ºC ~ 180ºC
• Hãng sản xuất: ODE
• Bảo hành: 12 tháng
• Tình trạng: Hàng có sẵn

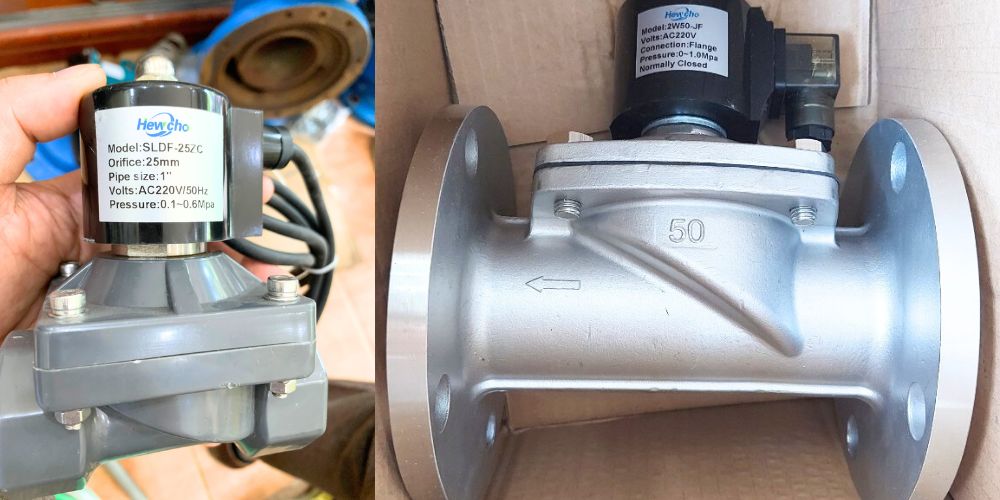

2.4 Van điện từ thường đóng Trung Quốc

Nổi bật lên trong số các nhãn hiệu van nhập khẩu từ Trung Quốc là nhãn hiệu van điện từ Hewcho, van có đặc điểm nổi bật khi rất đa dạng khi thân van được chế tạo từ các vật liệu như inox, nhựa, đồng và gang,… phù hợp với nhiều dòng chảy có đặc tính khác nhau

Thông số kỹ thuật của van điện từ thường đóng Hewcho

• Kích thước: DN10 ~ DN100
• Kiểu nối: Ren và mặt bích
• Chất liệu: Inox, đồng
• Áp lực làm việc: Khí: 0.3 ~ 0.7mpa; Dầu: 0.3 ~ 1.0mpa; Nước 0 ~ 1.0mpa,
• Nhiệt độ: -5 ~ 180^oC
• Lưu chất làm việc: Dầu, hơi, hóa chất, chất lỏng, chất khí
• Bảo hành: 12 ~ 18 tháng

3. Địa chỉ mua van điện từ thường đóng

Van thường đóng là dòng van điện từ phổ biến và hoạt động đơn giản do đó có rất nhiều đơn vị phân phối sản phẩm này. Tuy nhiên nên lựa chọn mua của nhà cung cấp nào vẫn là điều mà rẩt nhiều khách hàng vẫn đang băn khoăn.

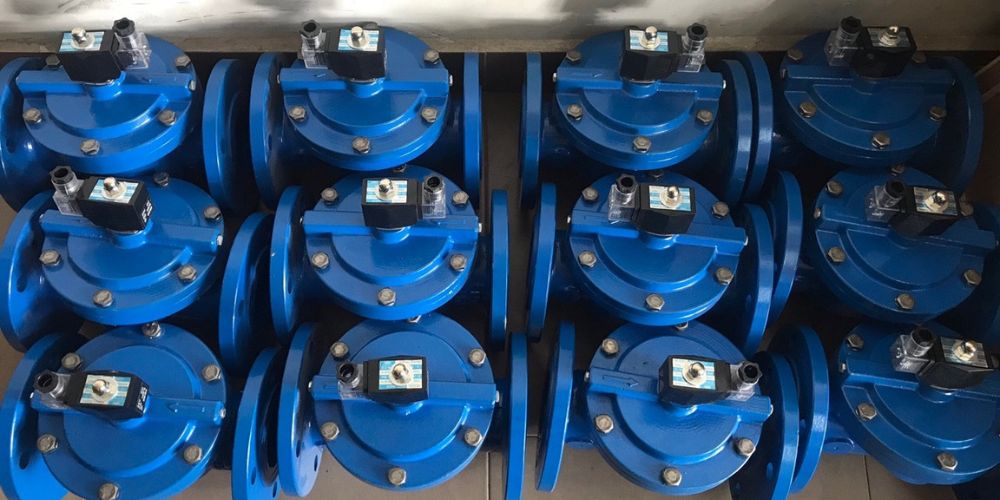

3.1 Mua van điện từ thường tại Hà Nội

Tại kho Hà Nội, công ty có các van thường đóng mang các đặc điểm sau

• Các nhãn hiệu van nhập khẩu từ Trung Quốc, Đài Loan, Hàn Quốc và Nhật bản được tồn kho nhiều
• Van có giá thành rất cạnh tranh, do tối ưu được vận chuyển và nhập số lượng lớn
• Đa dạng chủng loại và sẵn kho nhiều kích cỡ

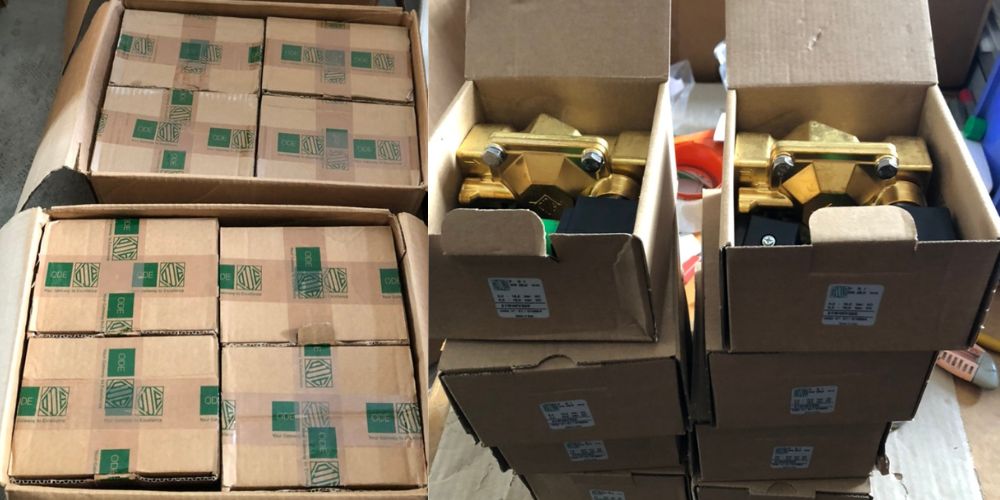

3.2 Mua van điện từ thường đóng tại Hồ Chí Minh

Kho Hồ Chí Minh, công ty tồn kho nhiều các nhãn hiệu van nhập từ châu Âu, tiêu biểu là van ODE. Ngoài ra, công ty cũng liên tục bổ sung hàng từ các nhãn hiệu nhập khẩu từ các nước công nghiệp của châu Á như UniD, TPC,…

3.3 Mua van trên các sàn thương mại điện tử và chợ ngũ kim

Tại các địa chỉ mua hàng truyền thống như chợ ngũ kim hay các sàn thương mại điện tử, người sử dụng cũng có thể mua được các van thường đóng, nhưng thường sẽ có một số bất lợi cho người mua hàng như:

• Chứng từ nhập khẩu và chứng từ mua bán hàng hóa không đầy đủ
• Chế độ bảo hành không dài lâu
• Không hoặc ít nhận được tư vấn từ các kỹ sư chuyên ngành

4. Tên tiếng Anh của van điện từ thường đóng

Van điện từ thường đóng, có nhiều tên gọi tiếng Anh khác nhau cùng thể hiện về chức năng và chủng loại của van

• Solenoid valve normally closed: Van điện từ thường đóng
• NC solenoid valve: NC – Viết tắt của Normally Closed
• Normally Close solenoid valve

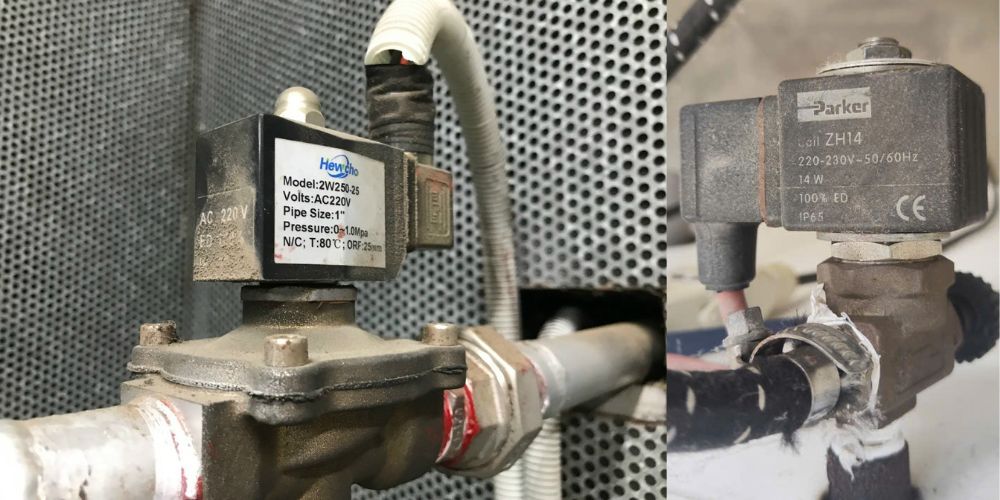

5. Tại sao van điện từ thường đóng lại thông dụng

Valve điện từ thường đóng là loại van rất thông dụng trên thị trường, đa số các trường hợp thường sử dụng van này. Thực tế chúng ta thấy rằng, van điện từ nói riêng và van cơ học nói chung, trạng thái thường đóng – thường khoá, van ở trạng thái đóng nhiều hơn rất nhiều so với thời gian van ở trạng thái mở.

Gần như trong thực tế hiện nay đa số các đơn vị sử dụng đều sử dụng loại van điện từ thường đóng. Vì sao nó lại trở nên thông dụng như vây? Bạn có biết không?  Vâng, để giải đáp điều này chúng tôi có thể thông tin đến các bạn như sau

• Chức năng chính của van – valve nói chung là để đóng đường ống, nếu không họ đã không sử dụng đến van rồi phải không ạ. Và van điện từ cũng thế, do đó việc nó thường xuyên đóng ( thời gian đóng nhiều) cũng là đúng với nhu cầu của nhiều đơn vị sử dụng.
• Loại van thường đóng này giúp cho hệ thống vận hành đảm bảo an toàn hơn
• Van này được sử dụng gần như cho tất cả các môi trường hiện nay.

6. Thông số kỹ thuật phổ biến của van điện từ thường đóng

Van điện từ thường đóng thường có thông số kỹ thuật như dưới đây

• Vật liệu: Nhựa, gang, đồng, inox
• Dòng điện cấp: 12VDC, 24VDC, 24VAC, 110VAC, 220V AC
• Kích thước: DN8 ~ DN100
• Nhiệt độ làm việc: -5 ~ 180^oC
• Kết nối: Ren hoặc mặt bích
• Cuộn coil: Coil dời – quấn dây và coi đúc
• Lưu chất: Nước sạch, nước thải, hơi nóng, khí, gas, hóa chất, dầu

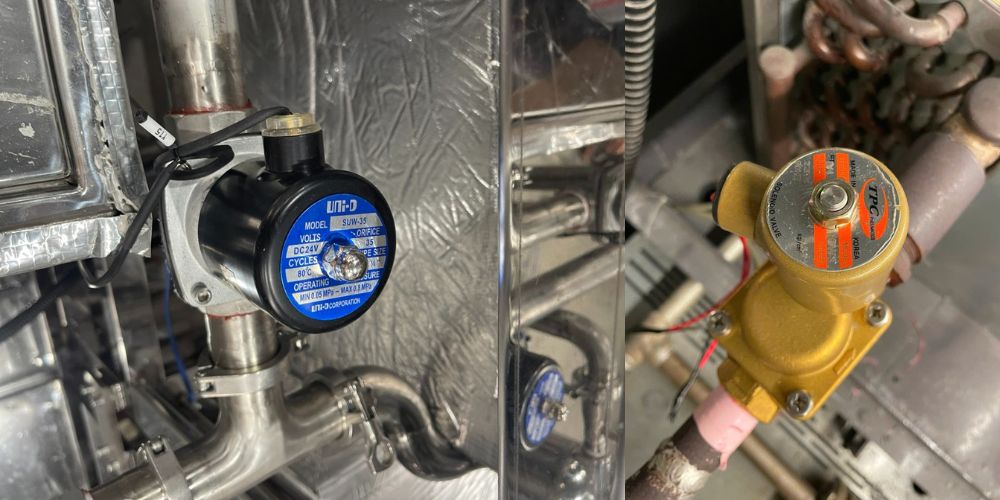

7. Khi nào thì sử dụng van thường đóng

Đây cũng là một câu hỏi rất hay mà những bạn làm kỹ thuật chắc chắn cũng đa từng thắc mắc. Vậy thì bạn có biết là khi nào chúng ta dùng loại van điện từ thường đóng không. Việc sử dụng loại thường đóng hay thường mở phụ thuộc vào hệ thống đường ống của chúng ta có nhu cầu đóng van và mở van như thế nào. Nghĩa là, chúng ta sẽ dựa vào việc thời gian đóng van và thời gian mở van để lựa chọn.

Ví dụ: 1 ngày có 24h thì thời gian đóng van và mở van bằng nhau sẽ là 12h, còn nếu thời gian đóng nhiều hơn nghĩa là nhiều hơn 12h và ngược lại.

• Vậy chúng ta sẽ dùng van điện từ thường đóng khi thời gian đóng van lớn hơn thời gian mở van (thời gian đóng > 12h/ ngày)
• Ngược lại sẽ dùng loại thường mở khi thời gian mở van lớn hơn thời gian đóng van
• Nếu thời gian đóng  = thời gian mở van cũng nên dùng loại thường đóng bởi giá thành van sẽ rẻ hơn và an toàn hơn
• Đối với một số trường hợp van có chức năng ngắt để đảm bảo an toàn thì chắc chắn nên sử dụng loại thường đóng rồi.

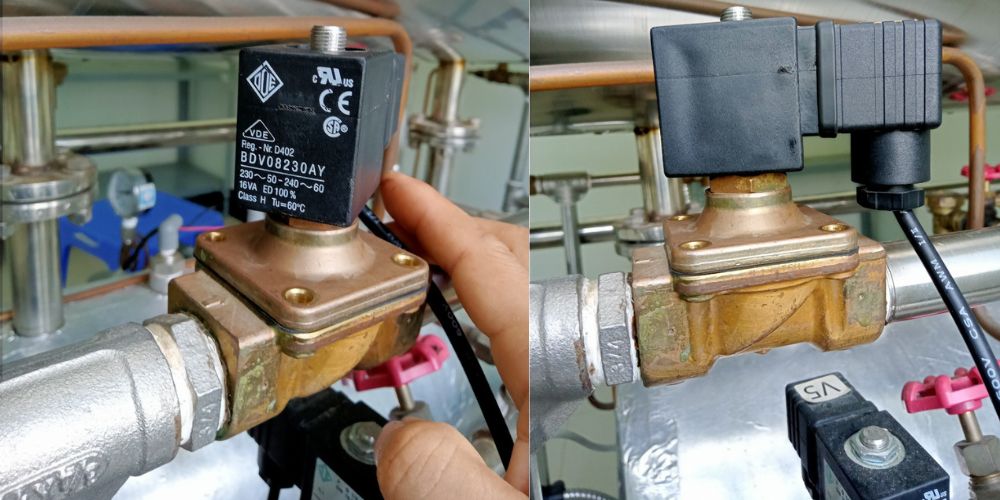

8. Hướng dẫn lựa chọn van điện thường đóng

Một số các tiêu chí để lựa chọn được van thường đóng phù hợp với mục đích sử dụng và đảm bảo đúng yêu cầu kỹ thuật:

• Chọn van điện từ đúng với kích thước đường ống
• Chọn van có vật liệu thân van phù hợp với lưu chất chảy bên trong hệ thống
• Van phải có vật liệu phù hợp với nhiệt độ môi trường và nhiệt độ lưu chất
• Nắm rõ giới hạn áp lực của hệ thống, để đảm bảo rằng van điện từ sử dụng không bị phá hỏng khi lưu chất đạt áp lực cao
• Van điện từ cần mua là loại hoạt động theo nguyên tắc tác động trực tiếp hay gián tiếp
• Van điện từ là van hoạt động theo kiểu thường đóng hay thường mở
• Điện áp sử dụng cho van là một chiều hay xoay chiều và điện áp như thế nào: 220V hay 24V, 12V hoặc là 110

9. Phân loại van điện từ thường đóng

Van điện từ thường đóng có thể được phân loại theo các cách sau đây:

• Theo nguồn điện áp: Van thường đóng có loại 12V, 24V, 110V, 220V
• Theo vật liệu thân: Van thường đóng thân inox, đồng, nhựa và gang
• Theo nhãn hiệu
• Theo kích cỡ van: DN15, DN20, DN25,..
• Theo kiểu sản xuất coil: Van coil đúc, van coil quấn

10. Cấu tạo van thường đóng

Van điện từ thường đóng cũng tương tự như van điện từ thường mở gồm 2 phần chính;

• Phần Thân van
• Bộ phận cuộn coil điện từ

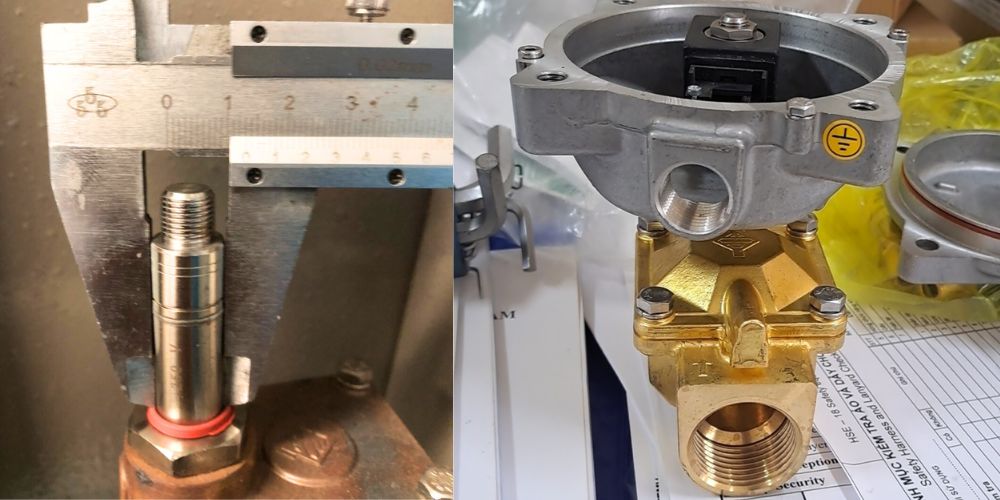

10.1 Thân van điện từ thường đóng

Thân van là bộ phận hỗ trợ dòng chảy lưu chất di chuyển qua và cũng là bộ phận dùng để kết nối các đầu của hệ thống đường ống lại với nhau. Phần thân van được thiết kế và chế tạo theo kiểu 2 cửa vào và ra, thân được chế tạo từ các vật liệu như: Đồng, inox, nhựa, gang,..

Thân van có thể được chế tạo để đáp ứng được với các hệ thống có nhiệt độ cao, áp suất cao như những hệ thống nước nóng, hơi, khí nóng… Với 2 kiểu kết nối chính là lắp ren đối với các hệ thống vừa và nhỏ và lắp bích đối với những hệ thống lớn hơn.

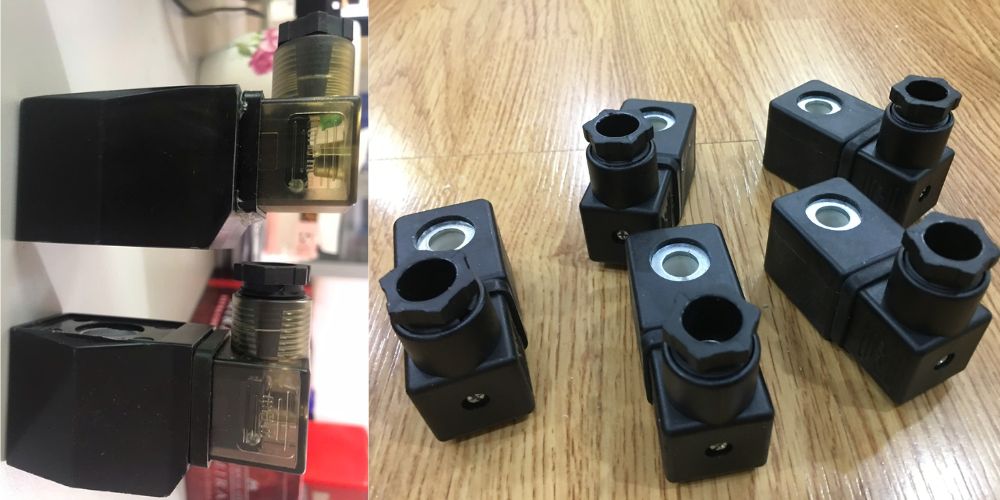

10.2 Phần cuộn coil van điện từ thường đóng

Phần cuộn điện được coi như đầu não và trung tâm điều khiển của van làm nhiệm vụ cấp điện, điều khiển hoạt động đóng/mở van. Cấu tạo bên trong cuộn điện bao gồm từ những sợi dây đồng (gần như 100% đồng) với phần vỏ nhựa cao cấp bao bọc bên ngoài giúp chống nhiễm điện, chống thấm nước.

11. Nguyên lý hoạt động van điện từ thường đóng

Nguyên lý làm việc và hoạt động của loại van thường đóng này khá đơn giản và tương đối dễ hiểu. Van được đóng mở bởi từ trường do dòng điện sinh ra và từ trường hút trục van lên làm cho lưu chất chảy qua. Với van thường đóng, khi chưa cấp nguồn, van được đóng chắc bởi lực đàn hồi của lò xo

12. Ưu nhược điểm của van điện từ thường đóng

Van thường đóng được ưu tiên sử dụng và sử dụng rất nhiều tại các hệ thống thường đóng hiện nay, dưới đây là những ưu điểm và nhược điểm phổ biến

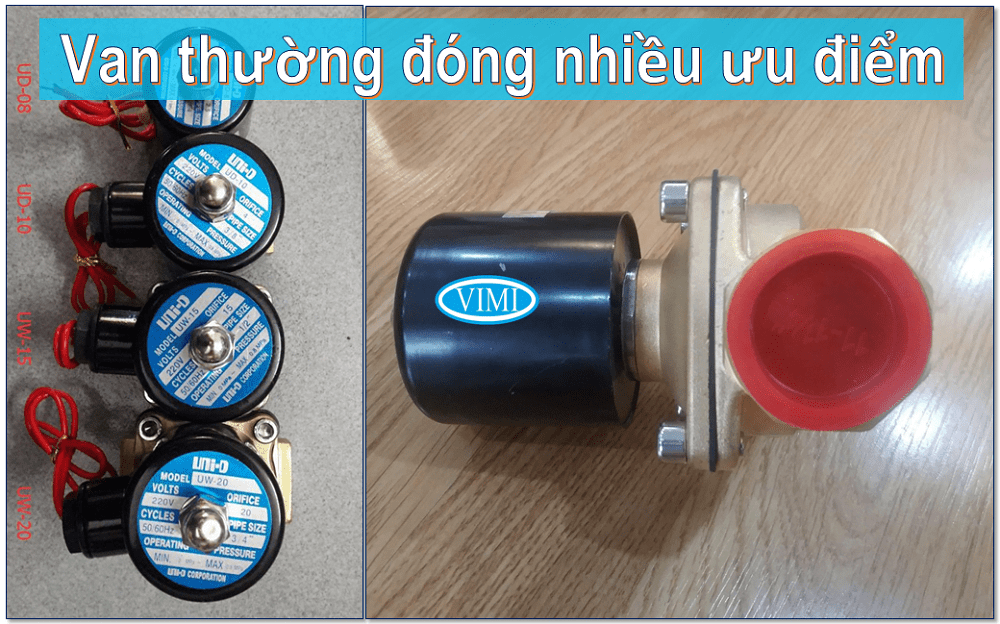

12.1 Ưu điểm van điện từ thường đóng

• Thông dụng, rất dễ dàng chọn chủng loại và nhãn hiệu phù hợp
• Kích cỡ gọn nhẹ, dễ dàng lắp đặt
• Sử dụng được đa dạng cho nhiều loại môi trường như: Nước, khí nén, dầu, gas, hơi nóng…
• Là một trong những loại van tự động có thời gian đóng mở rất nhanh chỉ trong vòng 1s
• Giá thành rẻ hơn nhiều so với loại thường mở chỉ băng 1/2 ~ 1/3 giá thành
• Luôn có sẵn hàng rất nhiều, tiện lợi cho quá trình sửa chữa và thay thế sau này

12. 2 Nhược điểm van điện từ thường đóng

• Không mở được thường xuyên, việc mở thường xuyên dễ gây giảm tuổi thọ và có thể làm hỏng van
• Van lắp sai tư thế rất dễ bị kẹt trục
• Đóng liên tục hơn 2h có thể bị cháy cuộn coil đối với một vài nhãn hiệu van ở phân khúc thấp

13. Ứng dụng van điện từ thường đóng

Van thường đóng được ứng dụng nhiều trên các hệ thống công nghiệp hay hệ thống dân dụng, tiêu biểu như các hệ thống dưới đây

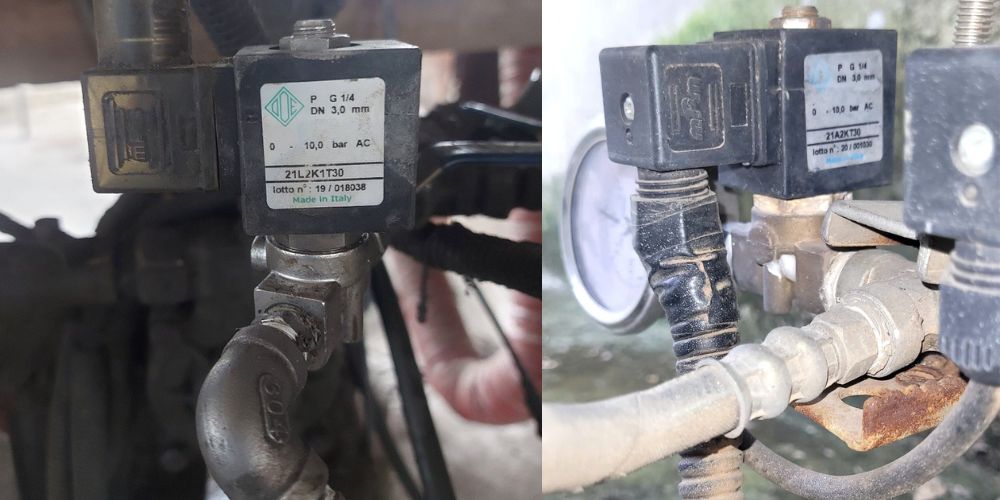

13.1 Ứng dụng trong công nghiệp

• Trong hệ thống kim phun nhiên liệu: Sử dụng van điện từ để đóng/mở đầu kim phun nhiên liệu vào buồng đốt, giúp tăng độ chính xác lượng nhiên liệu được phun.
• Sử dụng trong các hệ thống khác: Hệ thống làm mát động cơ, hệ thống điều hòa, hệ thống bôi trơn

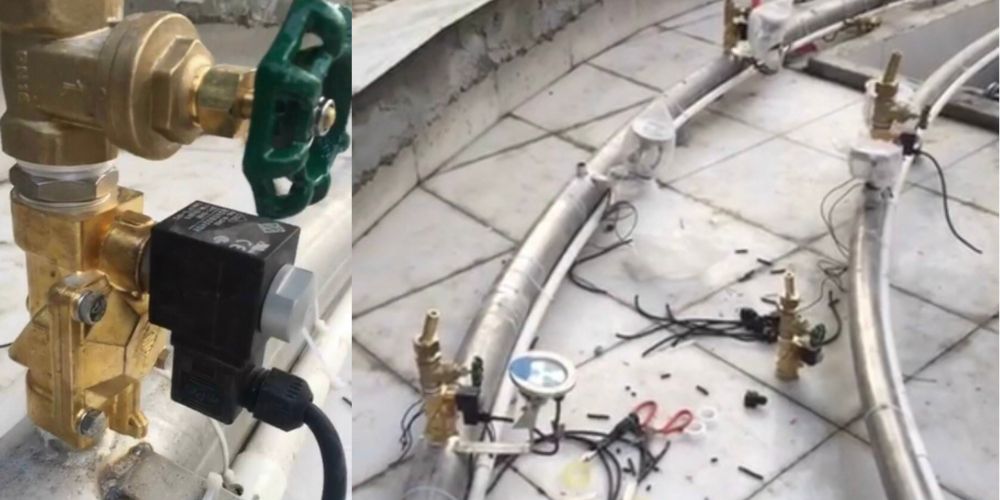

13.2 Ứng dụng trong dân dụng

• Ttrong hệ thống phun tưới tự động: Người ta sử dụng van điện từ thường đóng vào hệ thống tưới nước hoặc chăm bón phân cho cây
• Trong chăm bón cây cảnh: Tự động hóa trong việc phun tưới
• Trong các hệ thống vòi phun nước trang trí: Van thường đóng sử dụng để tạo nên các chế độ tắt mở liên tục

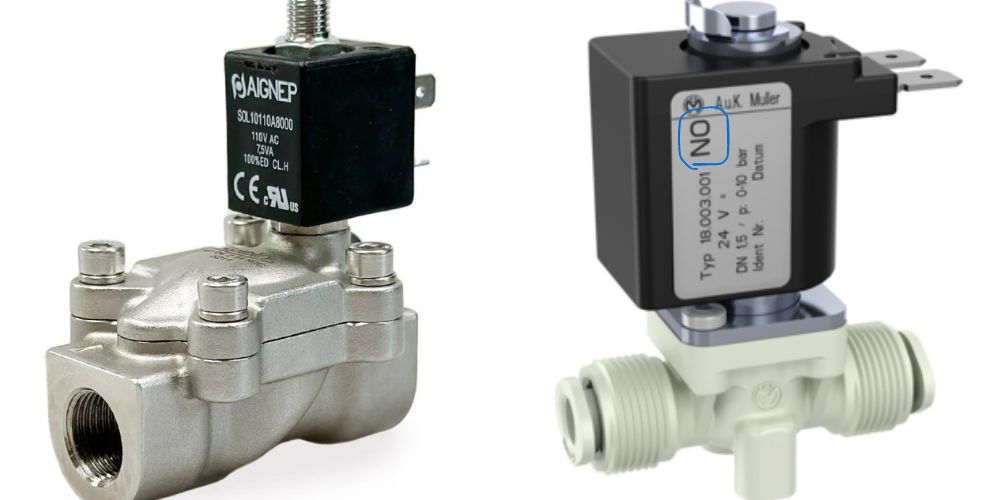

14. Sự khác nhau giữa van điện từ thường đóng và van điện từ thường mở

Van điện từ thường đóng và van điện từ thường mở rất dễ bị phân biệt nhầm và gây lỗi trong quá trình sử dụng. Để tránh nhầm lẫn trong quá trình mua hàng và sử dụng van thường đóng, khách hàng cần lưu ý những điểm phân biệt dưới đây của hai dòng van điện từ cơ bản này

Van điện từ thường đóng

• Van điện từ thường đóng: Luôn chặn dòng lưu chất khi không có điện – hay nói cách khác là van đang ở trạng thái thường đóng
• Van điện từ thường đóng chỉ sử dụng năng lượng điện khi mở van và đóng lại khi không cần thiết
• Van dễ bị lỗi khi mở trong một thời gian dài

Van điện từ thường mở

• Van điện từ thường mở luôn cho dòng lưu chất đi qua khi không được kích hoạt – Không có dòng điện chạy qua
• Van điện từ thường mở chỉ tiêu thụ năng lượng trong trường hợp đóng van
• Van dễ bị lỗi khi đóng trong thời gian dài
