Van bi điều khiển khí nén | Van bi khí nén | DN15-DN200 | Chính hãng giá siêu tốt
Van bi là dòng van công nghiệp được sử dụng trong nhiều hệ thống cấp thoát nước, hóa chất… Van đáp ứng được vai trò đóng mở, điều tiết dòng chảy.
Bên cạnh cách thức vận hành thông thường bằng tay, thì các dòng van điều khiển khí nén là một trong những phương pháp tốt nhất hiện nay, được sử dụng tương đối phổ biến trong các hệ thống tự động hóa.
Nếu bạn đang có nhu cầu tìm mua các sản phẩm van bi điều khiển khí nén? Hãy liên hệ ngay cho đơn vị Vimi chúng tôi!
1. Vimi.com.vn – Nhập khẩu và phân phối nhiều thương hiệu van bi điều khiển khí nén
Với nhiều năm kinh nghiệm trong việc nhập khẩu và phân phối van công nghiệp, chúng tôi tự hào là đối tác phân phối nhiều nhãn hiệu van bi và đầu điều khiển khí nén. Van bi điều khiển bằng khí nén hay còn gọi là Pneumatic actuator ball valve

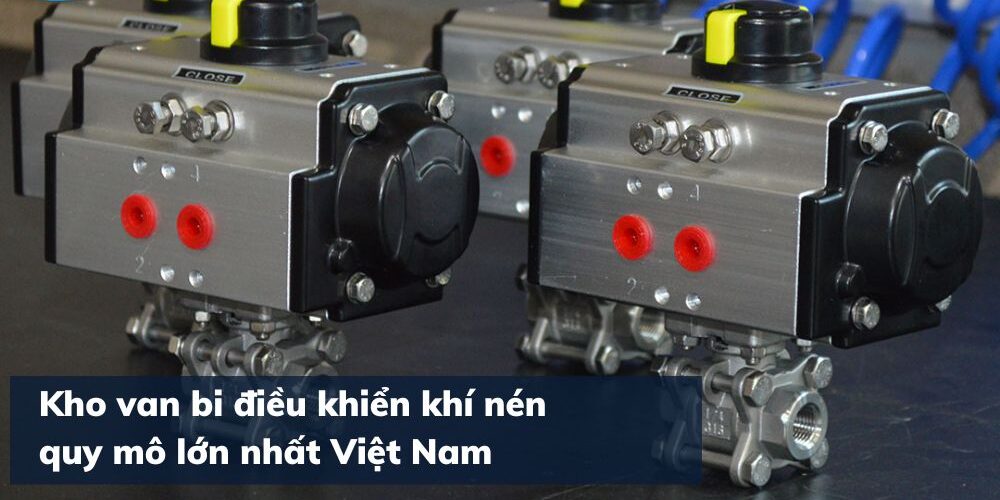

Có nhiều nhãn hiệu van bi điều khiển bằng khí nén khác nhau. Các nhãn hiệu van bi này có xuất xứ từ nhiều quốc gia có nền công nghiệp phát triển khác nhau.
Hiện nay bên cạnh các dòng van bi điều khiển khí nén, kho van của Vimi luôn sẵn hàng các dòng van tự động khác như: van bướm khí nén, van xiên khí nén, van chặn khí nén. Mỗi dòng van sẽ được ứng dụng trong các lĩnh vực công nghiệp khác nhau.

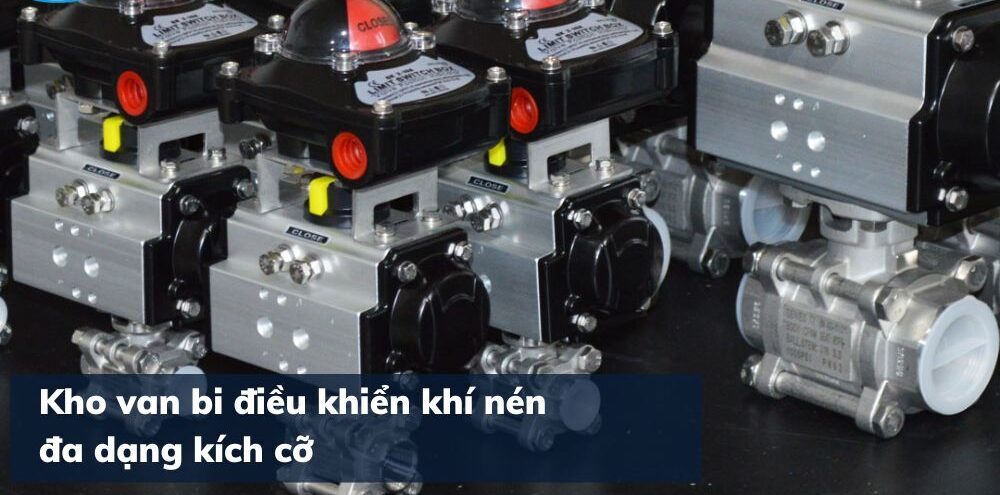

2. Van bi khí nén có sẵn nhiều kích cỡ lên đến DN200
Bạn đang có nhu cầu đặt hàng số lượng lớn van bi điều khiển khí nén với nhiều dạng kích cỡ? Thật đơn giản khi đơn vị Vimi ở đây, sẵn sàng phân phối đến bạn bất kỳ sản phẩm, mẫu mã nào mà bạn cần:
♦ Van bi vi sinh điều khiển khí nén các kích cỡ có sẵn: DN15 ~ DN50
♦ Van bi điều khiển khí nén nối ren có sẵn từ : DN15 ~ DN100
♦ Van bi 3 ngã điều khiển khí nén có sẵn: DN15 ~ DN200
♦ Van bi nhựa điều khiển khí nén có sẵn các kích cỡ từ: DN15 ~ DN200
♦ Van bi inox, gang, thép điều khiển khí nén nối bích có sẵn kích cỡ có sẵn từ DN15 ~ DN2
3. Van bi khí nén đính kèm đầy đủ giấy tờ kiểm định
Các sản phẩm điều khiển khí nén nói chung và van bi điều khiển khí nén nói riêng đều được chúng tôi nhập khẩu chính hãng từ nhiều thương hiệu quốc tế. Vì vậy tất cả các lô hàng đều được đính kèm đầy đủ các loại giấy tờ: CO-CQ, Packing list…
Việc cung cấp giấy tờ đầy đủ, chính hãng là yếu tố quan trọng giúp cho khách hàng phân biệt được giữa các sản phẩm chính hãng và các sản phẩm giả, kém chất lượng trên thị trường hiện nay. Vimi luôn đảm bảo tính pháp lý, rõ ràng của nguồn gốc và chất lượng nguồn hàng phân phối tại thị trường Việt Nam.
4. Van bi khí nén được bảo hành chính hãng từ 12 – 18 tháng
Toàn bộ các sản phẩm van công nghiệp nói chung và dòng sản phẩm van bi điều khiển bằng khí nén nói riêng, đều được chúng tôi áp dụng chế độ bảo hành 12 tháng theo chính sách của nhà sản xuất.
Trong trường hợp đặc biệt chúng tôi sẽ có cơ chế bảo hành riêng cho từng dự án, từng nhà máy. Thời hạn bảo hành có thể kéo dài đến 18-24 tháng. Những khách hàng uy tín là đối tác lâu năm của chúng tôi cũng sẽ được hưởng những đặc lợi về chính sách bảo hành và thời gian lưu kho dài hạn.
5. Van bi điều khiển khí nén đa dạng mẫu mã tại Vimi

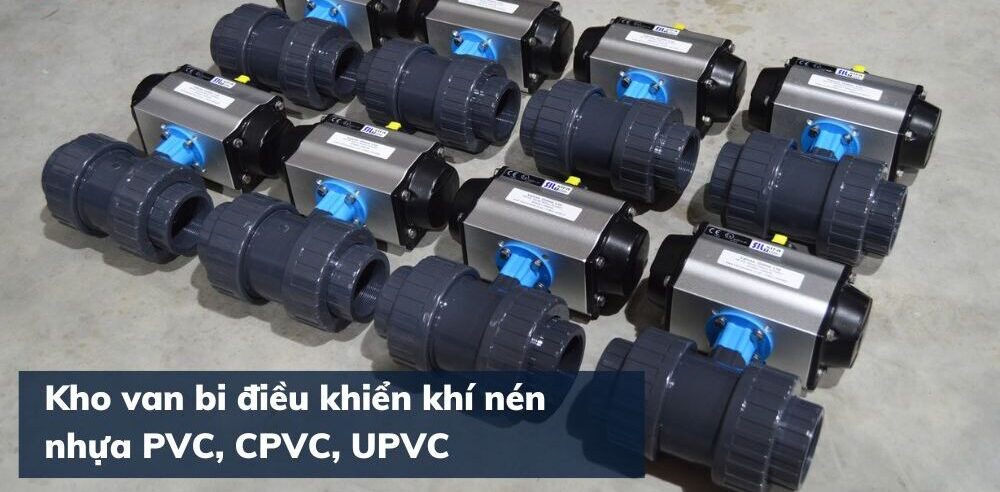

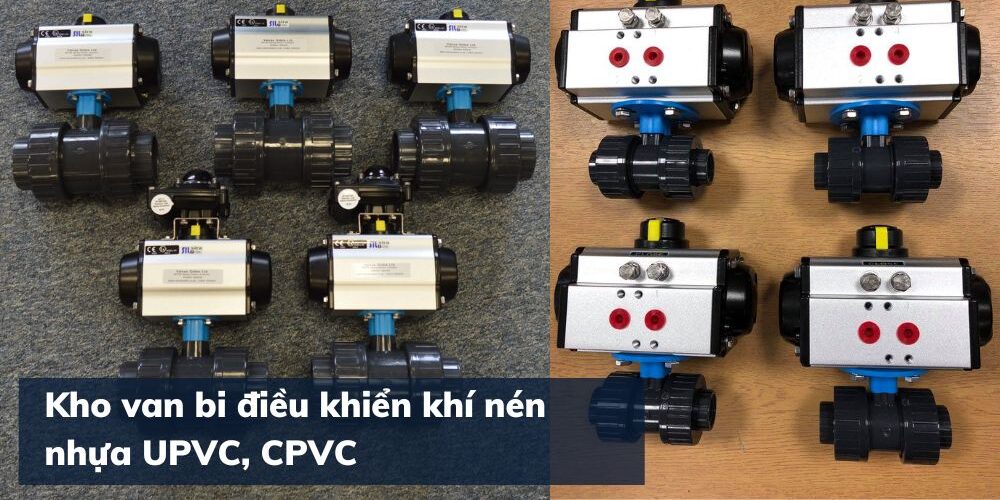

5.1 Van bi nhựa điều khiển khí nén
Van bi điều khiển khí nén có thân van bi làm từ vật liệu nhựa PVC, cPVC, uPVC, van bi điều khiển bằng khí nén này được ứng dụng rộng rãi trong các hệ thống đường ống lớn nhỏ trong hệ thống đường ống nước sinh hoạt gia đình, hoặc trong các hệ thống tưới tiêu tự động cho đến nhiều đường ống công nghiệp trong các nhà máy xí nghiệp.
Với đặc điểm của nhựa PVC, lưu chất chảy trong van bi khí nén này có độ cản trở dòng chảy nhỏ từ đó giúp cho sự sụt áp và hiện tượng tạo xoáy khi dòng chảy qua van cũng rất nhỏ.
Nhựa PVC có thể sử dụng cho nhiều môi trường khác nhau, bao gồm nước, không khí, đặc biệt là các lưu chất chứa hóa chất ăn mòn, axit và bazơ. Tuy nhiên, so với van bi bằng đồng hoặc inox thì chúng ở nhiệt độ làm việc, suất thấp hơn và có độ bền cơ học của van cũng thấp hơn.

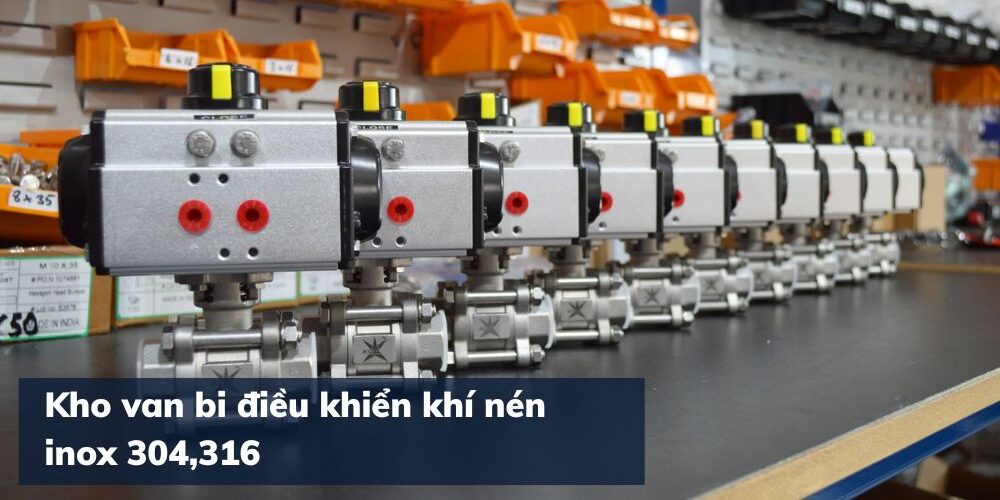

5.2 Van bi inox điều khiển khí nén
Van bi điều khiển khí nén với thân vật liệu inox được sử dụng phổ biến, thân van bi được làm bằng các vật liệu inox 201, 304 và inox 316. Thân van có thể là loại van bi 2 thân hoặc 3 thân, cũng có thể là loại 2 ngã hoặc 3 ngã
Van bi khí nén thân inox được sử dụng rộng rãi trong lĩnh vực tự động hoá khí nén, đặc biệt là van bi khí nén loại này sử dụng trong các nhà máy sử lý nước thải, nhà máy hoá chất, ga, xăng dầu, hơi, khí….
Chúng tôi liệt kê các loại van bi khí nén inox để chúng ta dễ hình dung hơn:
- Van bi khí nén thân van inox 2 mảnh
- Van bi khí nén thân van inox 3 mảnh
- Van bi khí nén thân van inox 2 ngả
- Van bi khí nén thân van inox 2 ngả
5.3 Van bi khí nén thân thép
Van bi khí nén sử dụng thân thép được ưa chuộng sử dụng tại nhiều đường ống có kích thước khác nhau. Vật liệu thép cho phép van có thiết kế phù hợp với nhiều đường ống có kích thước lớn trên DN50 cụ thể từ DN50-DN400.
Van khí nén thân thép có giá thành dễ chịu hơn các dòng van được chế tác từ inox. Tuy không có nhiều đặc điểm vượt trội như dòng van thân inox xong van bi khí nén thân thép vẫn cho khả năng chịu nhiệt cao, kháng oxi hóa và bào mòn tốt đặc biệt là khả năng cho độ cứng và chịu áp hiệu quả khi vận hành.
Một số lưu ý giúp đảm bảo van giữ được tuổi thọ lâu dài là không sử dụng trong môi trường có độ axit – bazơ quá cao và lắp đặt trong môi trường nóng ẩm lâu dài, dưới độ ẩm cao và môi trường nóng van thép dễ bị oxy hóa và nhanh gỉ gây ảnh hưởng tới tuổi thọ của van.
Bảng thông số kỹ thuật từng dòng van bi khí nén theo vật liệu:
Van bi gang điều khiển khí nén
|
Thông số kỹ thuât
|
Van bi inox điều khiển khí nén
. |
Thông số kỹ thuât
|
Van bi nhựa điều khiển khí nén
|
Thông số kỹ thuât
|
Van bi thép điều khiển khí nén
|
Thông số kỹ thuât
|
6. Van bi điều khiển khí nén tại Vimi có nhiều thiết kế
Van bi điều khiển khí nén 1 mảnh
Van bi điều khiển khí nén 1 mảnh có phần thân cơ học được đúc liền nguyên khối. Loại van này thường được sản xuất cho các kích thước nhỏ với ưu điểm chịu được áp lực cao và có độ kín tuyệt đối. Dòng van này thường được sản xuất với các loại vật liệu như: đồng, inox, nhựa.
Van bi điều khiển khí nén 2 mảnh
Van bi 2 mảnh khí nén là dòng van bi có phần van cơ học được sản xuất từ 2 mảnh chi tiết riêng biệt, liên kết với nhau bởi bulong vặn chặt. Dòng van này giúp cho việc lắp đặt hay tháo lắp bảo trì bảo dưỡng được thuận lợi và dễ dàng hơn, thay đổi linh kiện bị lỗi dễ dàng.
Van bi điều khiển khí nén 3 mảnh
Van bi điều khiển khí nén 3 thân được ghép từ 3 mảnh chi tiết cấu thành thân van bi hoàn chỉnh. Với thiết kết lắp từ các mảnh chi tiết thì dòng van này có thể cho ra những loại có kích thước lớn và rất lớn, phù hợp cho nhiều hệ thống khác nhau.
Thông thường van bi khí nén 3 mảnh sẽ sử dụng inox làm dòng vật liệu chính trong sản xuất, khả năng chống nhiệt độ và áp suất lớn, độ bền cơ học cao hơn.

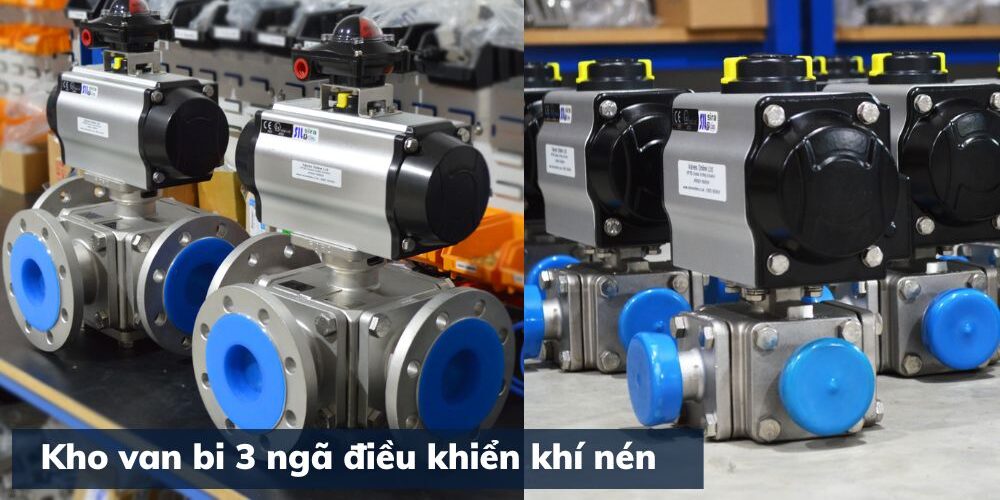

Van 3 ngã khí nén
Van bi điều khiển khí nén 3 ngã là dòng van được thiết kế với 3 cửa, điều tiết và định hướng dòng chảy của nhiều dòng lưu chất cùng lúc. Dòng van này được chia thành 2 loại đó là van bi 3 ngã chữ L và van bi ba ngã chữ T
Van bi 3 ngã chữ L:
Người ta gọi đây là van bi ba ngã chữ L là bởi loại van này có thiết kế viên bi khoét rổng hình chữ L đặt bên trong van. Dòng van này cho phép dòng chảy vào từ 1 cửa và đi ra 1 trong 2 cửa còn lại.
Van bi 3 ngã chữ T:
Đây là dòng van bi ba ngã có thiết kế viên bi khoét rổng hình chữ T đặt bên trong van. Dòng van này mang thiết kế đặc biệt với khả năng cho dòng lưu chất lưu thông qua cả 3 cửa tại một thời điểm, hoặc có thể đóng 1 cửa để cho dòng lưu chất đi qua 2 cửa còn lại.
7. Van bi điều khiển khí nén có đa dạng kết nối

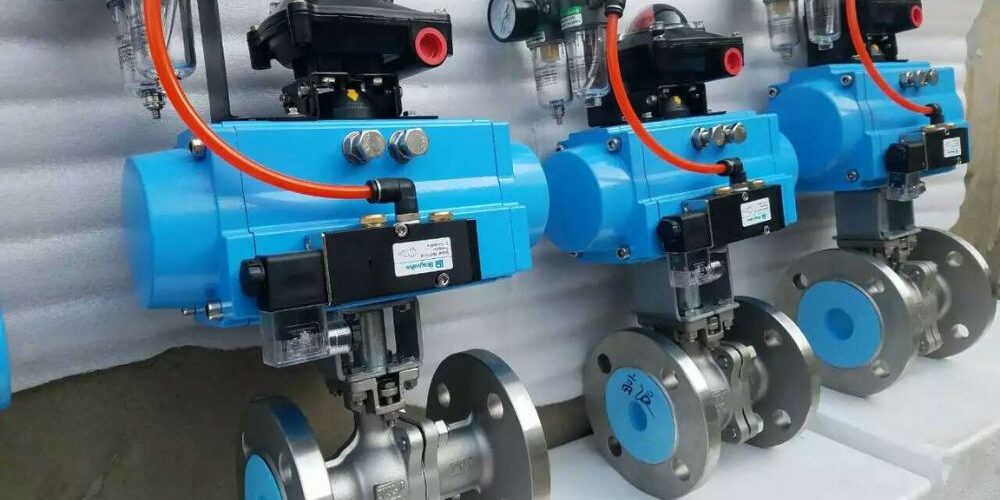

7.1 Van bi điều khiển khí nén mặt bích
Van bi khí nén kết nối mặt bích là dòng van sử dụng kết nối có DN>50, phù hợp cho nhiều hệ thống ống trong sản xuất và đường ống dẫn lưu chất lưu lượng lớn. Với kiểu nối bích và bộ động cơ khí nén van cho phép điều tiết lưu lượng và đóng mở 1 cách an toàn và dễ dàng, hiện nay van bi điều khiển khí nén nối bích được chia ra làm 2 loại:
- Van bi điều khiển khí nén On-Off kết nối mặt bích
- Van bi điều khiển khí nén tuyến tính kết nối mặt bích
Với dòng van On- Off van cho phép điều chỉnh 2 trạng thái đóng và mở. Van điều khiển khí nén tuyến tính thì cho phép điều chỉnh lưu lượng 0-100% thông qua bộ điều khiển.
Kiểu kết nối mặt bích tuy có giá thành và khối lượng cao hơn kiểu kết nối ren xong cho phép kết nối với độ kín khít cao hơn, tránh rò gỉ và tuổi thọ sử dụng cũng như khả năng chịu áp lực lớn hơn đặc biệt là kiểu kết nối này thích hợp với những đường ống có kích cỡ lớn.

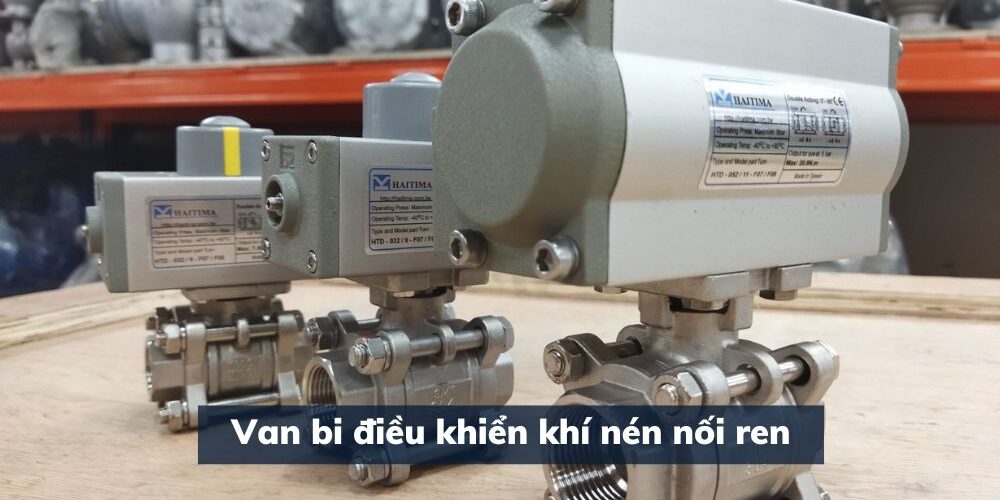

7.2 Van bi điều khiển khí nén nối ren
Khác với kiểu nối bích, kiểu nối ren phù hợp với những đường ống nhỏ hơn DN50. Kiểu kết nối này cho khả năng lắp đặt dễ dàng và tiết kiệm thời gian khi bảo dưỡng hay thay thế. Van bi điều khiển khí nén kết nối ren chủ yếu có thân làm bằng inox và nhựa và cũng được chia ra làm 2 loại như mặt bích:
- Van bi điều khiển khí nén On-Off kết nối ren
- Van bi điều khiển khí nén tuyến tính kết nối ren
Van bi điều khiển khí nén kết nối ren có giá thành dễ chịu hơn so với kiểu kết nối mặt bích xong vẫn giữ được nhiều ưu điểm: Hoạt động tự động qua hệ thống khí nén, điều chỉnh chính xác lưu lượng và có thể lắp đặt số lượng lớn cho hệ thống ống dẫn thông minh.

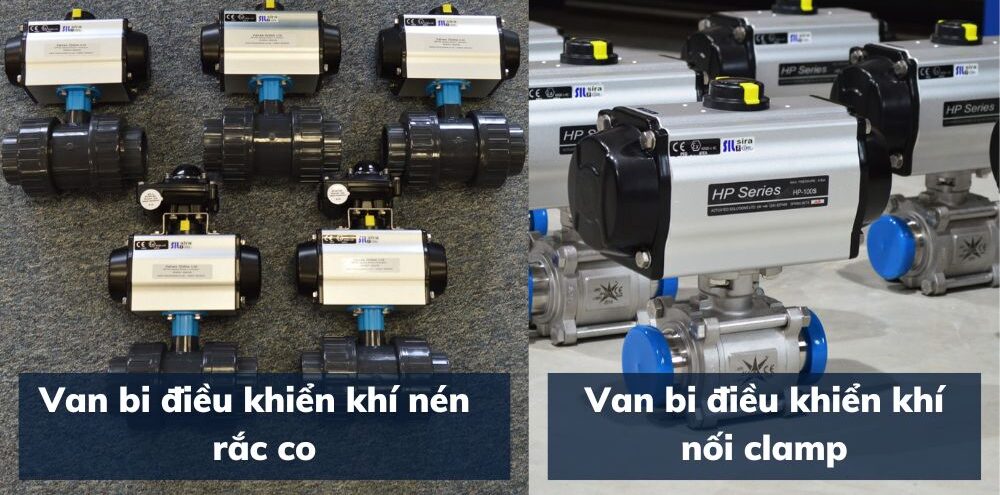

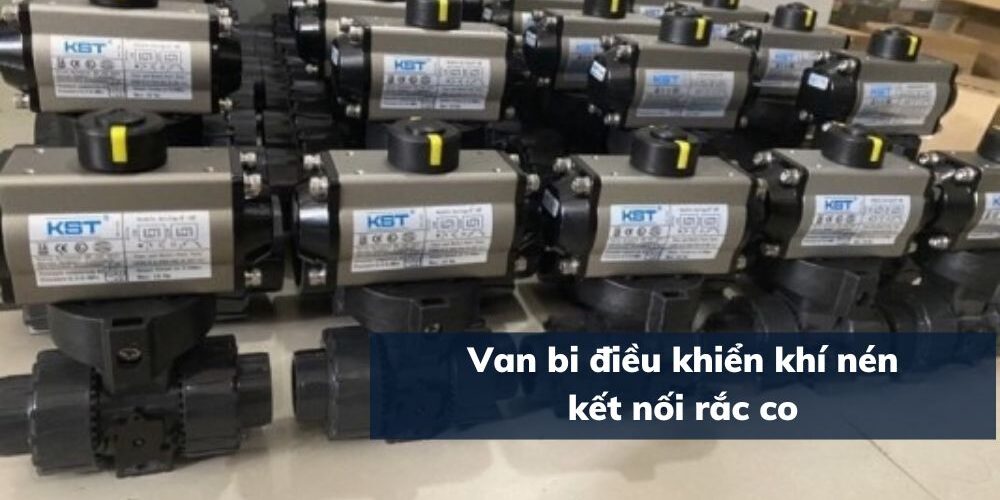

7.3 Van bi khí nén rắc co, nối hàn
Rắc co là cách kết nối thông dụng và đơn giản nhất hiện nay, thường được ứng dụng với các dòng van bi nhựa UPVC, CPVC, PVC… là chính. Dễ dàng trong thao tác lắp đặt, bất kỳ ai cũng có thể ứng dụng.
Van bi điều khiển khí nén nối hàn được sử dụng cho các dạng van bi thép, inox. Kết nối này có độ bền lâu dài, khả năng chịu nhiệt độ và áp suất tương đối lớn. Tuy nhiên cũng giống van bi khí nén dán keo, việc van kết nối với đường ống theo phương pháp hàn chỉ phù hợp với những vị trí cố định, không xê dịch.

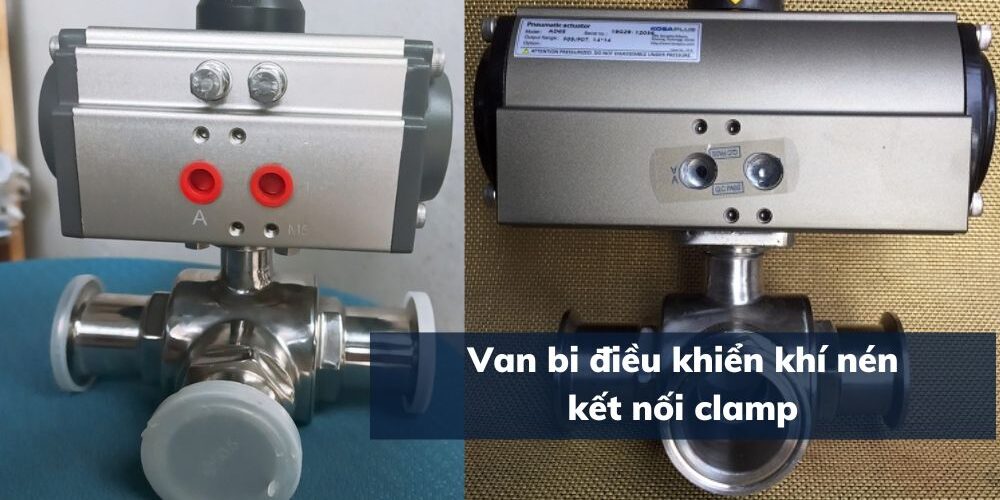

7.4 Van bi khí nén kẹp clamp
Bên cạnh các kết nối trên thì kẹp clamp cũng là 1 cách kết nối thông dụng dành cho van bi vi sinh khi nén. Kiểu kết nối này đảm bảo 2 yếu tố lớn: độ kín và sự dễ dàng, tiện lợi. Kết nối clamp gọn nhẹ đơn giản dễ tháo lắp độ kín khít cao, phù hợp với các đường ống với đường kính nhỏ và vừa.
Chỉ cần ghép phần đầu của khớp nối với ống cùng kích thước và hình dạng tương tự, sau đó dùng kẹp, vặn chặn lại để đảm bảo tính kín khít của chúng.
8. Tìm hiểu thêm về van bi điều khiển khí nén
8.1 Cấu tạo của van bi điều khiển khí nén
Đối với các dòng van điều khiển khí nén – Pneumatic Control Valve, cấu tạo van sẽ bao gồm 2 bộ phận riêng biệt: Thân van và bộ điều khiển bằng khí nén
Có rất ít đơn vị sản xuất từ a-z sản phẩm, hầu hết các công ty chuyên về thiết bị khí nén và công ty sản xuất sẽ hợp tác trong quá trình sản xuất và cho ra thành phẩm.
① Thân van bi điều khiển khí nén
Khác với van bi tay gạt, các ball valves điều khiển khi nén đều có tán – giá đỡ để lắp ghép bộ điều khiển khí nén.
Van có 2 kiểu kết nối cơ bản là: Kết nối ren và kết nối mặt bích
Thân van được chia làm 3 chủng loại: 1 mảnh (Thân) – 2 mảnh và 3 mảnh
② Bộ điều khiển khí nén
2.1 Bộ điều khiển khí nén tác động đơn
Kiểu tác động đơn là một trong những kiểu hoạt động của van bi điều khiển khí nén, bộ điều khiển này hoạt động dự trên nguyên lý của lực đàn hồi lò xo giúp cho van luôn ở trạng thái đóng – hoặc mở ( theo thiết lập ban đầu ). Van chỉ mở hoặc đóng khi có khí nén với áp lực lớn hơn lực đẩy của lò xo.
Bộ điều khiển này chủ yếu được ứng dụng trên những van có tần suất đóng mở ít, để tận dụng lực đẩy của lò xo
2.2 Bộ điều khiển khí nén tác động kép
Phổ biến hơn kiểu tác động đơn, van bi điều khiển khí nén tác động kép cho phép thực hiện cả chu trình đóng và mở, dựa vào việc cấp khí nén vào buồng ngoài hoặc buồng trong.
Van được ứng dụng trên những vị trí có tần suất đóng mở lớn, việc cấp khí phải liên tục cả khi van đóng hoặc mở, để giữ trạng thái của van được ổn định
Van bi khí nén tác động đơn hoạt động ổn định hơn, đóng mở nhanh hơn và đương nhiên giá thành của van bi khí nén này cũng cao hơn so với van bi điều khiển khí nén tác động kép.
③ Phụ kiện khác cho bộ điều khiển khí nén
Để van bi điều khiển khí nén có thể hoạt động, theo nguyên lý của Pneumatic Control Valve thì chỉ cần cấp nguồn khí nén với áp lực đúng giới hạn. Tuy nhiên, với nhiều đặc điểm khác nhau của hệ thống, cũng như yêu cầu kỹ thuật, trong nhiều trường hợp cần thêm 1 hoặc nhiều phụ kiện dưới đây
3.1 Bộ báo vị trí – Limit swith box
Phụ kiện được lắp đặt phổ biến trên các van bi điều khiển khí nén, bởi thiết bị này có chức năng
- Báo vị trí đóng và mở van bi khi nén
- Gửi tín hiệu để đóng mở, khi kết hợp cùng van điện từ chia khí
3.2 Van điện từ chia khí nén
Với tất cả các van bi điều khiển khí nén tác động kép, sẽ có nguồn khí cấp vào và nguồn dẫn khí thoát. Van sẽ thay đổi trạng thái khi thay đổi 2 nguồn khí này. Tuy nhiên với bộ Pneumatic actuator, thiết bị có 2 dạng gồm: Loại gắn trực tiếp trên bộ truyền động khí nén trên thân van – Giúp tiết kiệm chiều dài dây khí câp và khí xả, tuy nhiên cần nhiều Pneumatic actuator
Loại được bắt vào tủ điều khiển tập trung – Giúp chia khí nén và khí xả ngay tại tủ điều khiển, đòi hỏi các đầu ra phải đóng mở cùng thời gian
3.3 Bộ lọc khí nén
Compressed Air Filter có chức năng giúp lọc những tạp chất có trong khí và tách nước, để có được khí nén khô và sạch giúp cho hoạt động của van bi điều khiển khí nén ổn định
3.4 Dây khí nén
Đây là mộ trong những phụ kiện không thể thiếu, có nhiệm vụ truyền khí nén từ máy nén khí, tới vị trí của bộ điều khiển khí nén trên van bi điều khiển khí nén
3.5 Tiêu âm – giảm thanh
Trong quá trình đóng mở van bi điều khiển khí nén, tiếng ồn sẽ gây ra khi thay đổi trạng thái – Piston di chuyển nhanh. Để giảm tiếng ồn này, người ta sử dụng bộ tiêu âm
3.6 Đầu nối nhanh
Là thiết bị dùng để nối ống khí nén ( đầu không ren ), vào các đầu nối của các thiết bị ( đầu ren ) như bộ truyền động bằng khí nén, van điện từ, bộ lọc, bộ định vị..v.v… hỗ trợ lắp đặt nhanh từ đầu khí nén đến van bi điều khiển khí nén
3.7 Bộ định tuyến – định vị van ( positioner )
Đóng mở kiểu ON/OFF là 2 trạng thái mở hoàn toàn và đóng hoàn toàn. Đây là kiểu phổ biến nhất, tuy nhiên trong một số trường hợp người ta cần van bi điều khiển khí nén mở cố định ở 1 vị trí thiết lập, thì cần phải giữ khí trong bộ truyền động để van cố định ở vị trí đó. Khi đó, bộ định tuyến positioner này được lắp đặt và ứng dụng.
8.2 Kiểu vận hành của van bi điều khiển khi nén
Cho đến ngày này, kiểu đóng mở hoàn toàn và điều khiển dạng tuyến tính là 2 kiểu đóng mở phổ biến và duy nhất cho van bi
① Van đóng mở kiểu ON/OFF
Kiểu đóng mở này thường sử dụng cả 2 loại van bi điều khiển khí nén với bộ tác động đơn, hoặc với bộ tác động kép.
Van điều khiển khí nén với vai trò là khóa ( Đóng ) và mở dòng, không có chức năng điều tiết dòng chảy
② Van điều khiển tuyến tính
Đây là bộ điều khiển được sử dụng, để điều tiết dòng chảy, bi van sẽ được điều chỉnh để đóng mở theo các góc độ khác nhau (0~90độ).Qua đó lưu chất khi qua van sẽ được cân đối về lưu lượng, vận tốc và áp suất sao cho phù hợp với nhu cầu sử dụng.
8.3 Thông số cơ bản của van bi khí nén
- Thân van cơ học: Gang, đồng, inox
- Bộ điều khiển khí nén: Hợp kim nhôm sơn epoxy
- Bi van – Trục: Inox
- Đệm – gioăng – lót: EPDM, Viton, Teflon, Inox
- Nhiệt độ max: – 20ºC ~ 250ºC
- Áp lực làm việc max: PN16-PN25
- Môi trường Nước, hơi, khí, gas
- Kiểu lắp Lắp ren – lắp bích
- Made in Hàn quốc – đài loan
8.4 Ưu/ nhược điểm van bi điều khiển khí nén
► Ưu điểm:
- Van bi điều khiển khí nén là dòng van an toàn nhất hiện nay , mức áp suất khí nén vào khoảng 3-8bar, rất an toàn với người vận hành.
- Tốc độ đóng mở nhanh hơn hẳn van bi điều khiển điện (1~2s)
- Quá trinh đóng mở nhanh, đóng mở theo 2 dạng đó là đóng mở hoàn toàn ON/OFF hoặc đóng mở kiểu tuyến tính theo từng góc độ khác nhau
- Quá trình đóng mở của van không làm ảnh hưởng đến lưu lượng, vận tốc và áp suất của dòng lưu chất. Đối với những dòng chảy lưu chất lớn hơn, tiêu biểu như hệ thống cấp thoát nước nhà máy thủy điện, xử lý nước thải khách hàng có thể tham khảo các dòng van chặn khí nén
- Lắp đặt và vận hành tốt trong các môi trường độc hại hay nơi có không gian chật hẹp, những môi trường công nghiệp rủi ro cháy nổ tương đối cao
► Nhược điểm:
- Chi phí sử dụng tương đối cao
- Hệ thống cần có nguồn khí nén cấp cho van hoạt động
- Vận hành và bảo trì bảo dưỡng dòng van này cần người có trinh độ chuyên môn kỹ thuật

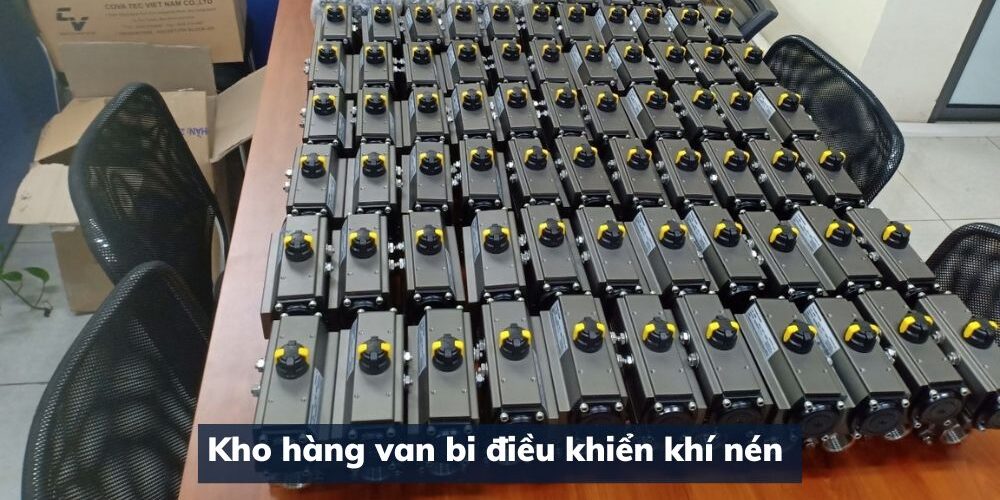

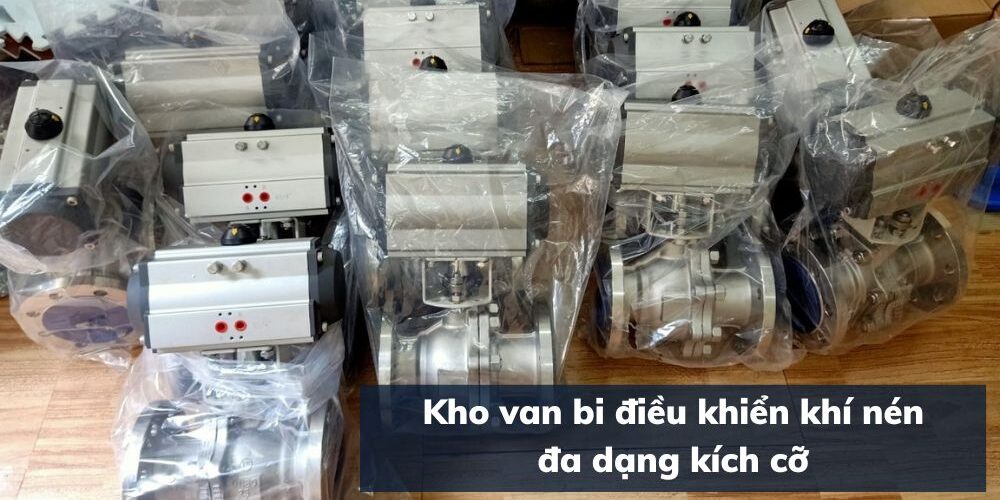

9. Kho van và bộ điều khiển thực tế
Tại Việt Nam, chúng tôi tự hào là đơn vị nhập khẩu và phân phối hàng năm với số lượng lớn. Kho van điều khiển bằng khí nén của chúng tôi có cả ở HN và HCM, sẵn sàng cấp hàng toàn quốc.
Kho van bi gồm các loại van bi khác nhau: Van bi nhựa – inox; Van bi mặt bích – Nối ren; Van bi tay gạt – tay quay.
Kho van bi điều khiển bằng khí nén có nhiều nhãn hiệu được nhập khẩu trực tiếp – Cam kết giá tốt
9. Vimi test van bi điều khiển khí nén
Với phương châm không để sai sót khi sản phẩm tới công trình. Vimi luôn tiến hành kiểm tra sản phầm trước khi giao hàng, đặc biệt là các sản phẩm điều khiển tự động.
Van bi điều khiển khí nén cũng là 1 trong những sản phẩm được kiểm tra kỹ lưỡng trước khi giao hàng
