Van bướm điều khiển điện | Van bướm điện đa dạng chủng loại

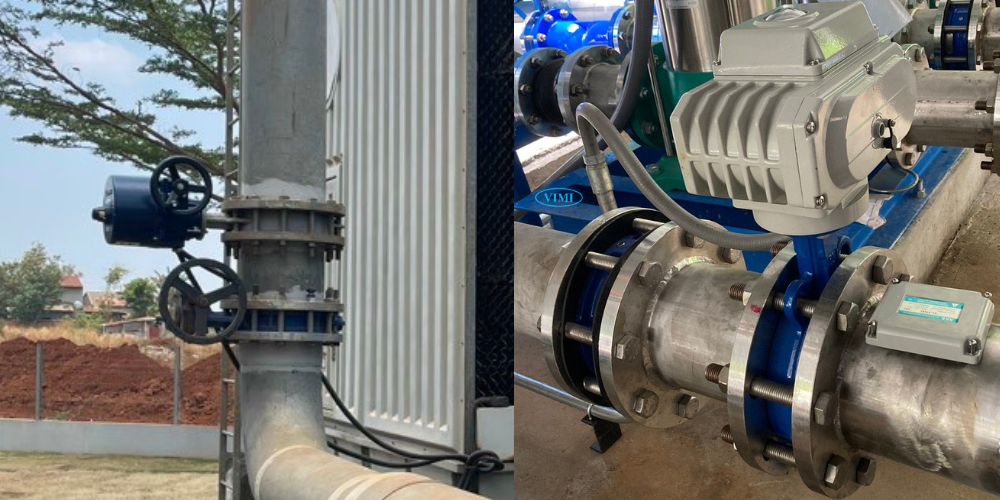

Van bướm điều khiển điện là loại van điều khiển điện phổ biến nhất, được ứng dụng rộng rãi nhất hiện nay. Sản phẩm van bướm này chính là một trong những thiết bị chiến lược hàng đầu được ban lãnh đạo Vimi lựa chọn phân phối trên toàn quốc.

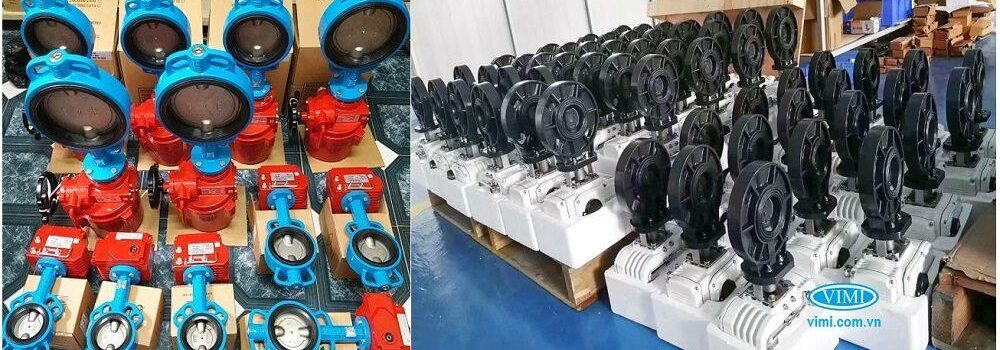

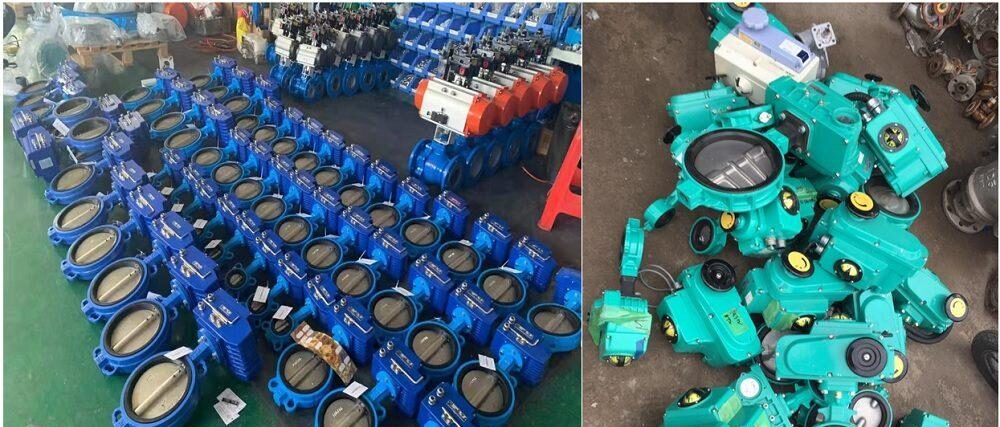

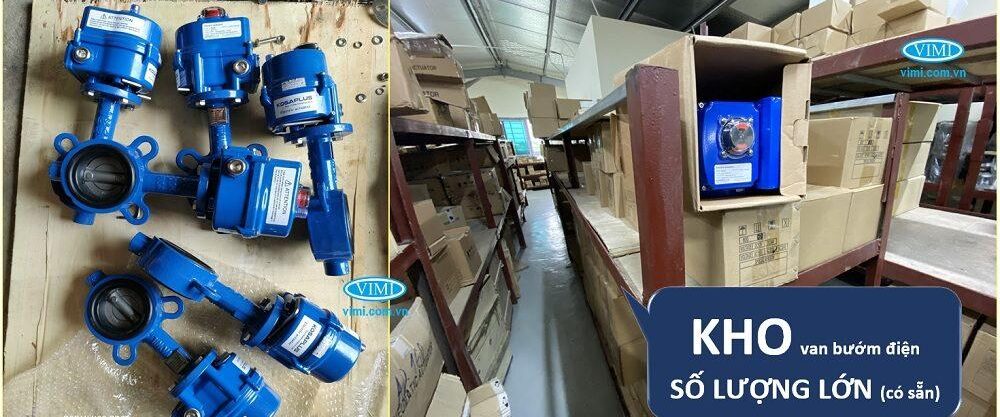

1. Kho hàng van bướm điều khiển điện tại Vimi

Vimi là một trong những đơn vị nhiều kinh nghiệm cung cấp sản phẩm van bướm điều khiển điện ra thị trường Việt Nam. Nhằm giúp cho quý khách hàng tiện tham khảo chúng tôi chia sẻ những hình ảnh kho hàng, lô hàng chúng tôi đã cung cấp đến đơn vị phân phối, đại lý, đơn vị sử dụng.

Xem thêm Danh Mục sản phẩm:

• Van bi điều khiển điện
• Van cầu điều khiển điện

2. Vimi nhập khẩu trực tiếp nhiều thương hiệu van bướm điều khiển điện trên thế giới

Với kinh nghiệm kinh doanh trong lĩnh vực thiết bị công nghiệp, đặc biệt là van công nghiệp hơn 10 năm. Chúng tôi đã trở thành một trong những đối tác lớn với nhiều hãng van trên thế giới hiện nay.

Nhập khẩu hơn 10 thương hiệu

Van bướm điều khiển điện được công ty Vimi nhập khẩu từ nhiều quốc gia khác nhau và có tới hơn 10 thương hiệu được chúng tôi phân phối trên toàn quốc tại Việt Nam

Liên hệ Giá tốt hơn                           0972881852

Có sẵn hàng kích cỡ đến DN600

Được biết đến là nhà cung cấp van công nghiệp hàng đầu tại Việt Nam. Vì vậy chúng tôi luôn có sẵn nhiều kích cỡ van

• Kích cỡ có sẵn: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350,  DN400, DN500, DN600
• Kích cỡ đã cung cấp: DN700, DN800, DN900, DN1000, DN2000, DN3000 ( Đặt hàng)

3. Các chủng loại van bướm điều khiển điện phổ biến nhất

Van bướm điều khiển điện có nhiều chủng loại được chia theo nhiều tiêu chí khác nhau. Khi các bạn lựa chọn mua hoặc sử dụng sản phẩm cần hết sức lưu ý đến những điểm sau nhằm sử dụng đúng kỹ thuật, tránh lãng phí:

Phân loại van bướm điều khiển điện theo vật liệu chế tạo

Tùy thuộc vào môi trường của lưu chất sử dụng mà các bạn lựa chọn van bướm phù hợp để sử dụng.

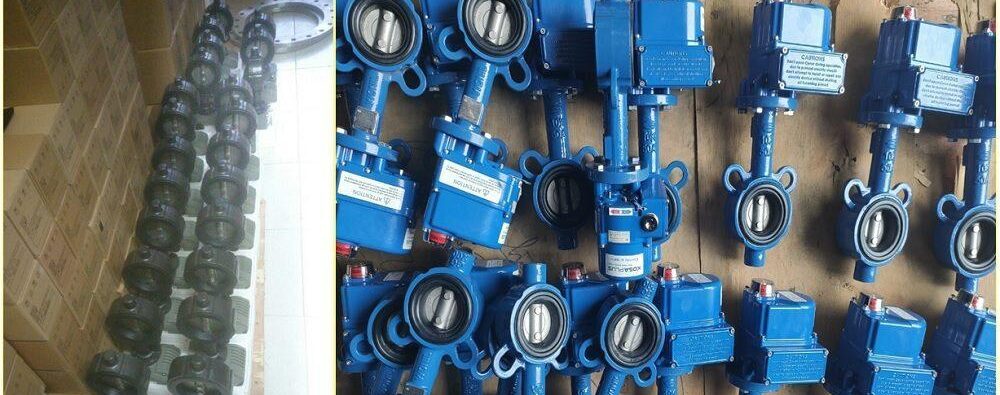

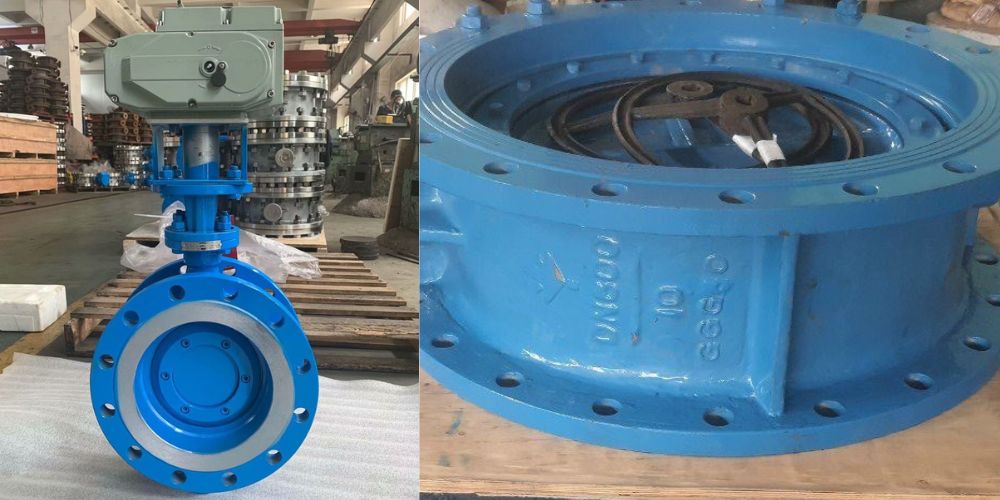

Van bướm điều khiển điện thân gang

Bạn có thể sử dụng được cho các môi trường khí nén, nước sạch, môi trường không bị ăn mòn.

Van bướm điều khiển điện thân gang, cánh inox

Có thể sử dụng được cho nước sạch, khí nén, hoặc có thể sử dụng cho nước thải đã qua xử lý.

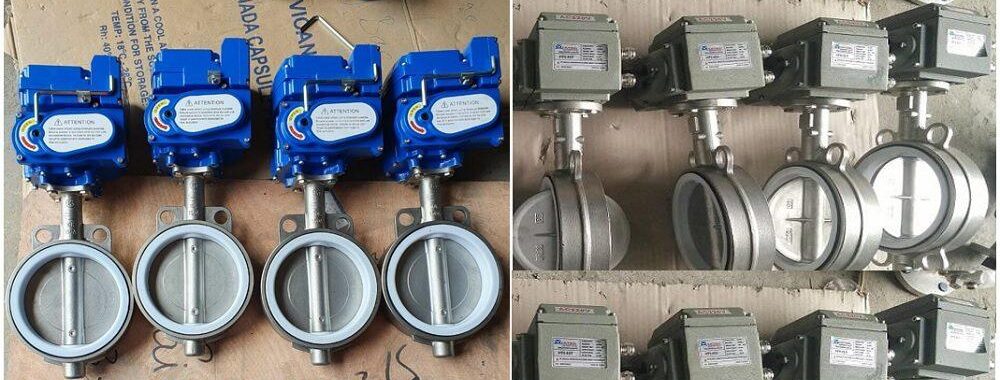

Van bướm điều khiển điện thân inox

Với van bướm điều khiển bằng điện inox bạn hoàn toàn có thể sử dụng cho môi trường nước thải, hoặc có thể sử dụng cho môi trường bị ăn mòn.

Van bướm điều khiển điện thân nhựa

Khi sử dụng van bướm nhựa thì bạn có thể sử dụng cho môi trường hóa chất, nước sạch, bể bơi,…

Van bướm điều khiển điện thân inox vi sinh

Bạn có thể sử dụng nó cho môi trường thực phẩm, đồ uống, nước sạch, tinh khiết.

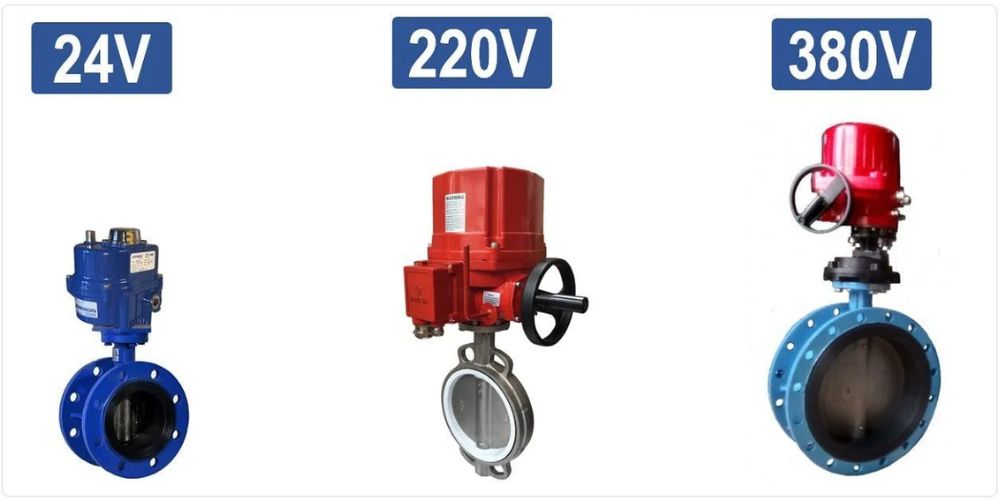

Phân loại van van bướm điều khiển điện theo điện áp sử dụng

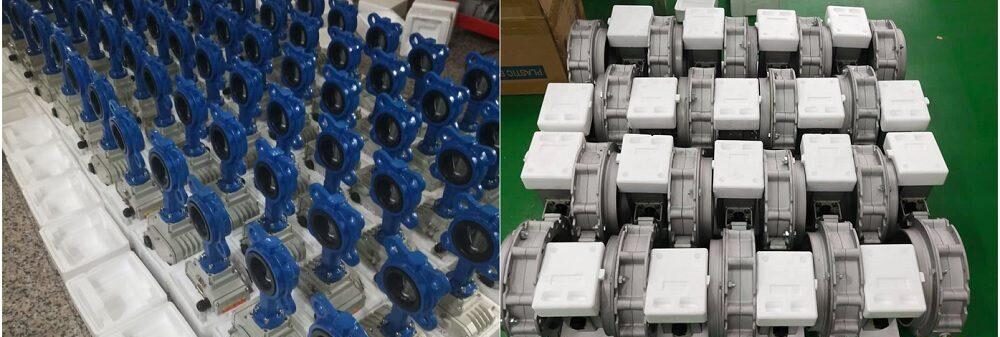

Động cơ điện có nhiều loại điện áp như: 24V, 220V, 380V. Tuy nhiên các bạn cần lưu ý rằng:

• Điện áp 220V là loại thông dụng nhất, nguồn điện luôn có sẵn và đặc biệt rất nhiều động cơ 220V được sử dụng, có sẵn nên dễ dàng thay thế sau này.
• Điện áp 24V thì độ an toàn khi sử dụng cao nhất, tuy nhiên hàng lại không có sẵn nhiều

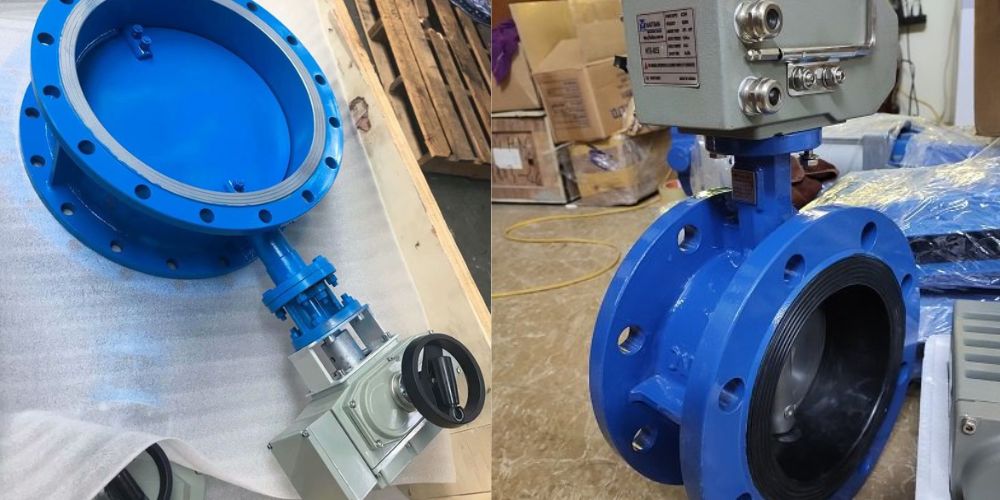

• Điện áp 380V thường sử dụng cho van bướm có kích cỡ lớn, thông thường DN400 – 500 trở lên. Và thường hàng có sẵn cũng không nhiều.

Van cổng điều khiển điện cũng dùng điện áp thông dụng là 220V và 380v bạn có thể tham khảo danh mục sản phẩm: Van cổng điều khiển điện

Phân loại van bướm điều khiển điện theo phương pháp vận hành

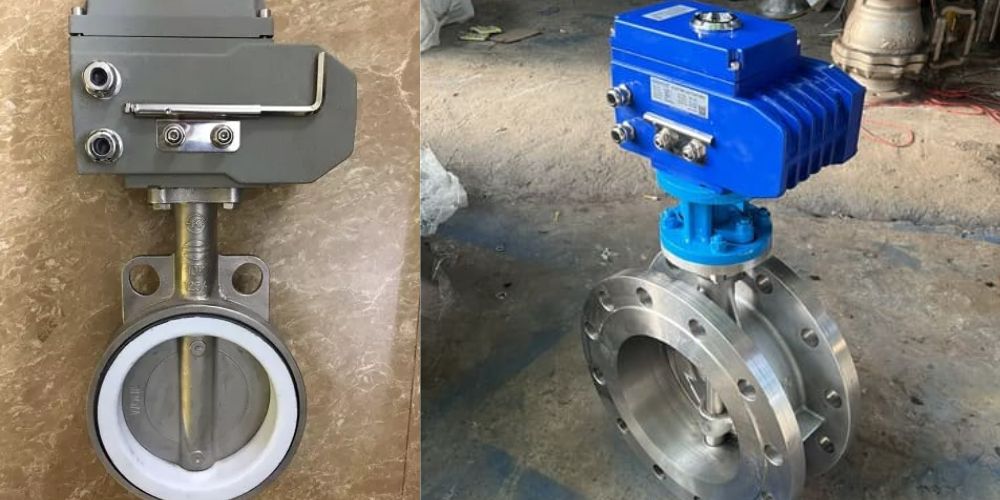

Với van bướm điều khiển điện hiện nay hầu hết đều có 2 dạng đóng mở ON. OFF và đóng mở tuyến tính (theo góc) tín hiệu 4 ~ 20mA. Thông thường chỉ nên sử dụng loại ON.OFF mà thôi, và thường nếu không có chú thích gì thêm có nghĩa là chỉ đóng mở ON. OFF thông thường. Còn trong một số trường hợp nhất định, điều tiết lưu lượng, điều chỉnh nhiệt độ, điều chỉnh áp suất người ta sẽ cần sử dụng van bướm mở 1 góc nhất định.

Video thực tế của van bướm điều khiển điện tuyến tính

Phân loại van bướm điều khiển điện theo kiểu kết nối

Van bướm khi lắp đặt lên đường ống có rất nhiều kiểu kết nối, và khi lựa chọn mua và sử dụng van bướm điều khiển điện các bạn cũng hết sức phải lưu ý đến điều này.

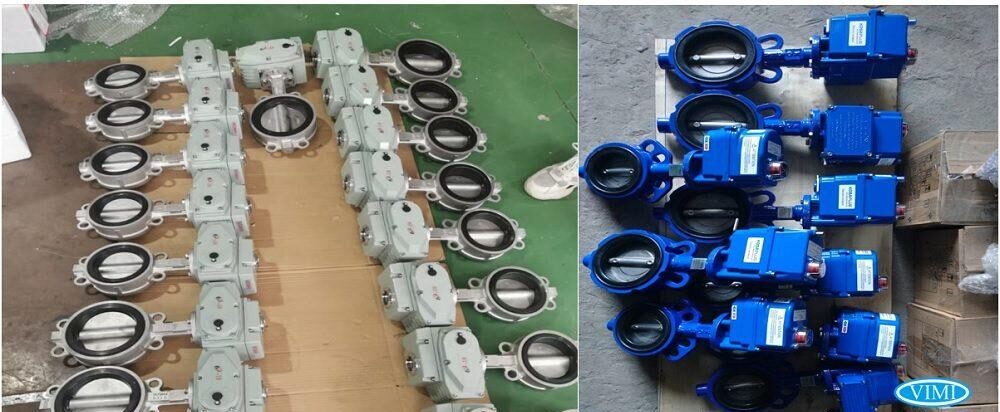

Van bướm điều khiển điện nối kẹp (van bướm điện wafer)

Đây chính là loại van bướm nói chung và van bướm điều khiển điện nói riêng thông dụng nhất hiện nay. Với kiểu lắp kẹp và siết chặt này thì thường có giá thành rẻ hơn nên được nhiều đơn vị sử dụng và cũng làm cho nó phổ biến hơn cả. Tuy vậy độ bền sản phẩm thường không quá cao nên nếu sử dụng cho vị trí quan trọng thì không nên sử dụng loại van này.

Ngoài ra đây là loại van bướm đa tiêu chuẩn có thể lắp lẫn được nhiều tiêu chuẩn khác nhau bao gồm: BS, JIS, ANSI, DIN…

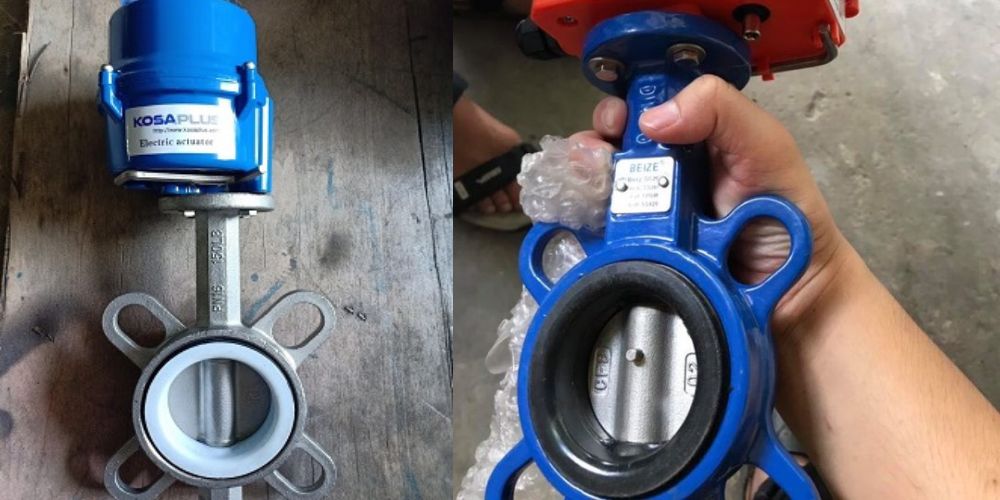

Van bướm điều khiển điện tai bích

Với dạng kết nối này thì số lỗ bulong, số lượng bulong kết nối sẽ được gia tăng đáng kể, từ đó giúp cho việc định vị van bướm trên đường ống là rất chắc chắn. Ngoài ra bạn cũng sẽ thấy rằng sự chắc chắn và khả năng chịu áp lực là lớn hơn rất nhiều.

Với loại van bướm điều khiển khí nén này thì các bạn cần xem xét rõ tiêu chuẩn của mặt bích là gì? JIS, BS hay ANSI, DIN….

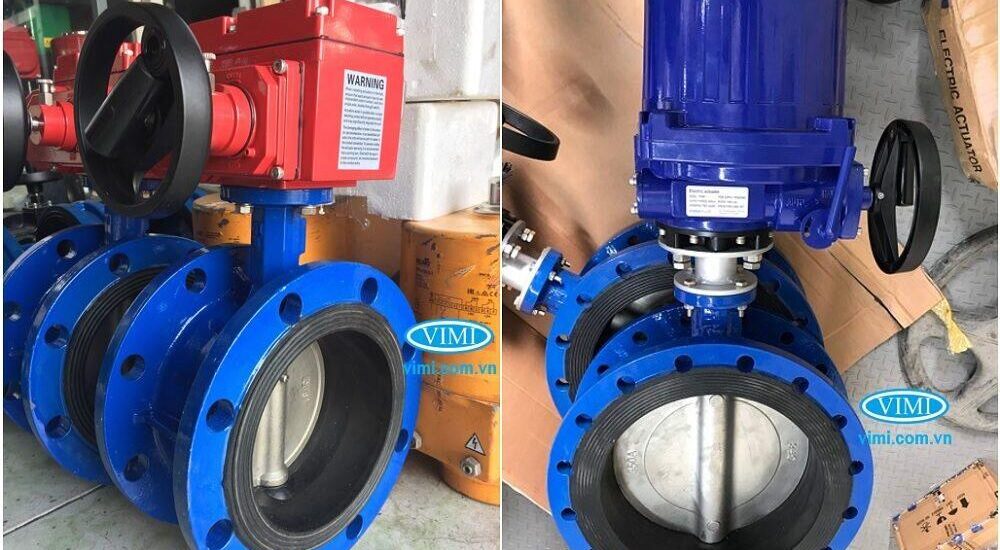

Van bướm điều khiển điện kết nối 2 mặt bích

Có thể nói rằng đây là loại van bướm khi lắp đặt có độ chính xác cao nhất, và cũng là loại van điều khiển điện có thể chịu áp lực tốt nhất. Vì thế chúng ta có thể sử dụng sản phẩm vào những nơi quan trọng.

Phân loại van bướm điều khiển điện theo lực kéo

Với rất nhiều đơn vị sử dụng van bướm điều khiển điện thường rất không để ý đến vấn đề lực kéo của động cơ – mô tơ. Động cơ có lực kéo phù hợp theo khuyến cáo của đơn vị sản xuất. Nếu không một số đơn vị sẽ lắp thiếu lực kéo gây ra hiện tượng không đóng mở được van bướm hoặc lực kéo không đủ khi hoạt động làm cho độ bền của van giảm.

Phân loại van bướm điều khiển điện theo xuất xứ

Không chỉ riêng sản phẩm van bướm điều khiển điện, bất kỳ sản phẩm gì cũng vậy. Xuất xứ của sản phẩm quyết định rất lớn đến chất lượng của sản phẩm. Bởi với mỗi quốc gia thì tiêu chuẩn đánh giá chất lượng là hoàn toàn khác nhau.

Vì vậy trong quá trình lựa chọn van bướm điều khiển điện các bạn cũng nên để ý đến xuất xứ của sản phẩm. Hiện nay có các xuất xứ như sau:

• Xuất xứ: Châu Âu
• Xuất xứ: Nhật Bản
• Xuất xứ: Hàn Quốc
• Xuất xứ: Đài Loan
• Xuất xứ: Malaysia
• Xuất xứ: Trung Quốc

Thông số kỹ thuật chung cho van bướm điều khiển điện

Phần van bướm	Phần động cơ điện
● Vật liệu: inox, thép, gang, nhựa	● Điện áp: 380V, 240V, 24V
● Gioăng làm kín: Cao su, EPDM, PTFE….	● Dạng đóng mở: ON/OFF hoặc tuyến tính ( 4 ~ 20mA)
● Loại van bướm: Wafer, tai bích, 2 mặt bích…	● Kiểu truyền động: xoay 90 độ
● Kiểu kết nối: Đa tiêu chuẩn JIS, BS, ANSI,…	● Vật liệu: nhôm, hợp kim, nhựa dẻo….
● Áp lực làm việc: PN10, PN16, PN25, PN40	● Tiêu chuẩn: IP67
● Nhiệt độ làm việc: -10 ~ 300ºC	● Lực kéo: 50Nm, 80Nm, 100Nm, 200Nm, 400Nm, 600Nm, 1000Nm,…
● Kích cỡ: DN50 ~ DN500	● Thời gian đóng mở: 15s, 20s, 30s, 45s, 60s…
● Hãng sản xuất: Wonil; Samwoo; YDK; Joeun; AUT; ARV;  Kitz; Toyo; Shinyi;	● Nhiệt độ làm việc: -20 ~ 60ºC
● Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, ….	● Đóng mở bằng cơ: tay quay hoặc lục lăng phòng khi mất điện
	● Hãng sản xuất: Kosaplus, Haitima, Nutork, UniD,…
	● Xuất xứ: Hàn Quốc, Đài Loan, Nhật Bản, ….

4. Tại sao nên chọn mua van bướm điều khiển điện tại Vimi

Thực tế các bạn có rất nhiều lựa chọn đơn vị hợp tác để cung cấp sản phẩm van bướm điều khiển điện. Chúng tôi tin rằng Vimi sẽ là lựa chọn hàng đầu, Bởi vì:

● Vimi là đơn vị nhập khẩu trực tiếp van bướm điều khiển điện và thiết bị công nghiệp hàng đầu hiện nay

● Chúng tôi cam kết bán giá tốt nhất, rẻ nhất, gần với giá gốc – giá nhập khẩu nhất thị trường

● Đội ngũ kỹ thuật, chuyên viên được đào tạo bài bản với hơn 10 năm kinh nghiệm làm việc có thể tư vấn cho các bạn giải pháp tối ưu, tiết kiệm nhất.

● Vimi hiện là nhà cung cấp thiết bị công nghiệp hàng đầu nên các bạn sẽ rất tiện lợi khi có thể sử dụng hệ sinh thái sản phẩm đa dạng của chúng tôi. Các bạn có thể tìm kiếm được rất nhiều mặt hàng cần thiết tại Vimi.

● Với phương trâm làm việc được sự đồng lòng của toàn bộ cán bộ nhân viên Vimi, chúng tôi không chỉ bán sản phẩm mà còn bán sự phục vụ khách hàng

• Tận tâm – trách nhiệm
• Thấu hiểu khách hàng
• Hiệu quả công việc
• Tốc độ xử lý tối đa
• Liên tục đồng hành

5. Chia sẻ kiến thức bổ ích về van bướm điều khiển điện

Van bướm điều khiển điện là gì?

Van bướm điều khiển điện (tên tiếng anh là Electric Actuated Butterfly Valve) hay còn gọi van bướm điện là một dòng van được điều khiển tự động nhờ bộ thiết bị truyền động điện. Khi cung cấp dòng điện, bộ thiết bị này sinh ra momen xoắn truyền đến trục van giúp đóng mở van ở các góc bất kỳ để điều chỉnh lưu lượng dòng lưu chất.

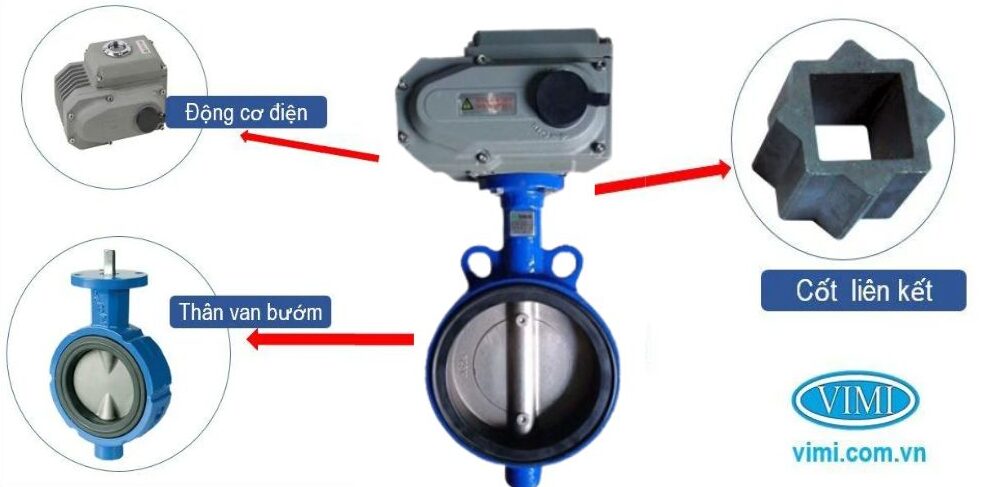

Cấu tạo van bướm điều khiển điện

Van bướm điều khiển điện là thiết bị được đóng mở tự động hoàn toàn bằng dòng điện được cấp qua động cơ – mô tơ điện để điều khiển cánh van bướm xoay 1 góc 90 độ.

Hầu hết các loại van bướm điều khiển điện của rất nhiều hãng trên thế giới đều có cấu tạo từ 2 bộ phận chính đó là: động cơ điện điều khiển và thân van bướm. Chúng ta sẽ tìm hiểu từng bộ phận nhé

Động cơ điện

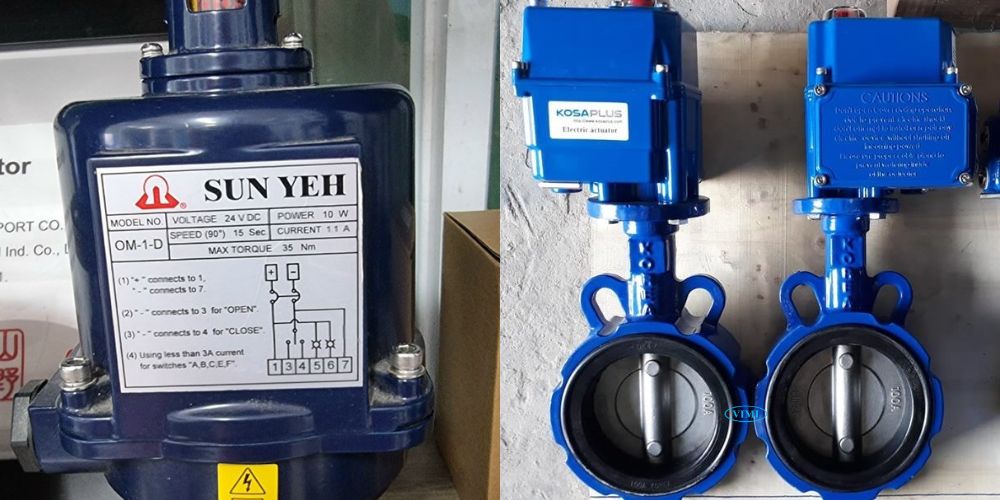

Là bộ phận quan trọng nhất của dòng sản phẩm van bướm điều khiển điện này.

• Điện áp điều khiển: 24V – 110V – 220V – 380V (Thông dụng nhất 220V)
• Dạng đóng mở: ON/OFF hoặc tuyến tính ( 4 ~ 20mA)
• Kiểu truyền động: xoay 90 độ
• Vật liệu: nhôm, hợp kim, nhựa dẻo….
• Tiêu chuẩn: IP67
• Lực kéo: 50Nm, 80Nm, 100Nm, 200Nm, 400Nm, 600Nm, 1000Nm,…
• Thời gian đóng mở: 15s, 20s, 30s, 45s, 60s…
• Nhiệt độ làm việc: -20 ~ 60 độ C
• Kết nối với van bướm qua bộ chuyển đổi sao
• Đóng mở bằng cơ: tay quay hoặc lục lăng phòng khi mất điện

Động cơ điện là phần khá phức tạp nên không phải hãng van nào cũng sản xuất được, hầu hết là những thương hiệu riêng biệt so với các thương hiệu van. Vì vậy trong quá trình mua van bướm điều khiển điện các bạn nên lưu ý lựa chọn thương hiệu của động cơ điện này.

Một số thương hiệu động cơ điện phổ biến tại Việt Nam:

• Van bướm điều khiển điện Kosaplus
• Van bướm điều khiển điện Alohan
• Van bướm điều khiển điện Noah
• Van bướm điều khiển điện Haitima
• Van bướm điều khiển điện Uni D
• Van bướm điều khiển điện Jaki
• Van bướm điều khiển điện Automa
• Van bướm điều khiển điện Nutork
• Van bướm điều khiển điện Kitz
• Van bướm điều khiển điện Sun Yeh
• Van bướm điều khiển điện Nenutec
• Van bướm điều khiển điện I-tork
• Van bướm điều khiển điện Belimo

Thân van bướm điều khiển điện

Là bộ phận tiếp xúc trực tiếp với môi trường sử dụng trên đường ống, khi lắp vào động cơ điện thì không bao gồm tay gạt hay vô lăng.

• Vật liệu: inox, thép, gang, nhựa…
• Gioăng làm kín: Cao su, EPDM, PTFE….
• Loại van bướm: Wafer, tai bích, 2 mặt bích…
• Kiểu kết nối: Đa tiêu chuẩn JIS, BS, ANSI, PN16…
• Áp lực làm việc: PN10 – 16 – 25 – 40
• Nhiệt độ làm việc: -10 ~ 300 độ C

Bạn có thể chọn bất kỳ thương hiệu van bướm nào để có thể lắp ráp với động cơ điện ở trên. Và van bướm cũng là loại van công nghiệp phổ biến nên có rất nhiều thương hiệu van bướm được phân phối tại thị trường Việt Nam để các bạn lựa chọn như:

• Van bướm Hàn Quốc Wonil
• Van bướm Hàn Quốc Samwoo
• Van bướm Hàn Quốc YDK
• Van bướm Hàn Quốc Joeun
• Van bướm Malaysia AUT
• Van bướm Malaysia ARV
• Van bướm Nhật Bản Tomoe
• Van bướm Emico
• Van bướm Nhật Bản Kitz
• Van bướm Nhật Bản Toyo
• Van bướm Shinyi
• Van bướm nhựa Sanking
• Van bướm nhựa Hershey

Cốt sao liên kết của van bướm điều khiển điện

Có thể trục của van bướm sẽ không đúng kích cỡ với phần liên kết của trục động cơ. Khi đó các bạn sẽ cần thêm cốt sao để có thể liên kết 2 bộ phận trên lại với nhau. Và kích cỡ chi tiết của nó:

1	11mm(Star Outside)×9mm(Square Inside)×12mm(height)	10	22mm(Star Outside)×17mm(Square Inside)×24mm(height)
2	14mm(Star Outside)×9mm(Square Inside)×15mm(height)	11	22mm(Star Outside)×19mm(Square Inside)×20mm(height)
3	14mm(Star Outside)×11mm(Square Inside)×16mm(height)	12	27mm(Star Outside)×17mm(Square Inside)×29mm(height)
4	17mm(Star Outside)×11mm(Square Inside)×19mm(height)	13	27mm(Star Outside)×19mm(Square Inside)×29mm(height)
5	17mm(Star Outside)×14mm(Square Inside)×17mm(height)	14	27mm(Star Outside)×22mm(Square Inside)×29mm(height)
6	19mm(Star Outside)×11mm(Square Inside)×21mm(height)	15	36mm(Star Outside)×19mm(Square Inside)×29mm(height)
7	19mm(Star Outside)×14mm(Square Inside)×21mm(height)	16	36mm(Star Outside)×22mm(Square Inside)×38mm(height)
8	19mm(Star Outside)×17mm(Square Inside)×21mm(height)	17	36mm(Star Outside)×27mm(Square Inside)×38mm(height)
9	22mm(Star Outside)×14mm(Square Inside)×20mm(height)

Van bướm điều khiển điện được lắp ráp theo nhu cầu sử dụng

Rất nhiều người thường nghĩ rằng van bướm điều khiển điện là thiết bị đồng bộ chỉ do 1 hãng van sản xuất. Nhưng thực tế không phải vậy các bạn nhé, động cơ điện sẽ do 1 hãng sản xuất riêng và được lắp ghép theo tiêu chuẩn với rất nhiều loại van bướm tùy thuộc vào từng môi trường sử dụng, thực tế sử dụng.

Nguyên lý hoạt động van bướm điều khiển điện

Van bướm điều khiển điện hoạt động theo nguyên lý nhận lực quay của mô tơ, qua bộ truyền chuyển động làm cho cánh van quay, cho lưu chất đi qua tại cửa van.

Khi được cấp nguồn điện 24V, 110V, 220V, 380V động cơ xoay 1 hành trình 90 độ tác động lên trục và cánh van cũng xoay theo góc tương ứng 90 độ thì van mở hoặc đóng, van tự động ngắt điện nhờ công tắc hành trình.

Van bướm điều khiển điện được chia thành hai dạng vận hành chính là:

Van bướm điều khiển điện ON/OFF

Loại van này được sử dụng phổ biến hơn cả, chính bởi vì chức năng giản đơn cho phép van đóng hoặc mở hoàn toàn. Khi van bướm điều khiển điện chạy hết hành trình mô tơ điện sẽ cắt điện tự động và giữa nguyên trạng thái tại vị trí cánh van bướm. Như vậy khi cấp điện van bướm sẽ đảo trạng thái từ mở sang đóng hoặc ngược lại.

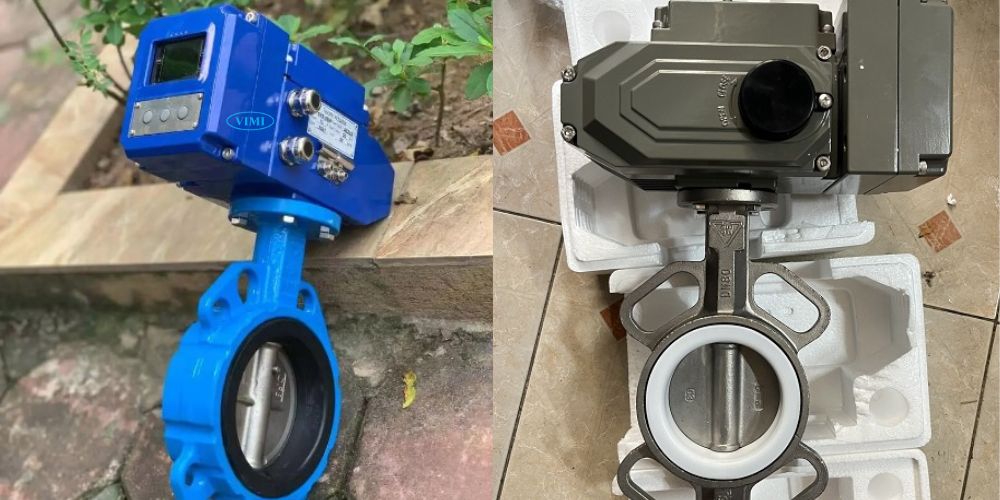

Van bướm điều khiển điện tuyến tính 4 – 20 mA

Hoạt động tuyến tính là dòng van bướm điều khiển góc mở đóng, cho phép kỹ thuật điều chỉnh lưu lượng lưu chất đi qua van nhiều hoặc ít chính xác nhất. Loại van bướm tuyến tính yêu cầu kỹ thuật hơn là lợi thế cho các hệ thống yêu cầu điều tiết nhiệt độ, điều tiết áp suất, điều tiết chất lỏng….

Giá thành van bướm điều khiển điện tuyến tính do vậy cũng cao hơn so với van ON/OFF, khi lựa chọn sản phẩm lắp cho hệ thống nên cân nhắc để mua đúng loại van cho hệ thống, giảm chi phí đầu tư và hiệu quả là sự quyết định đến sự thành công.

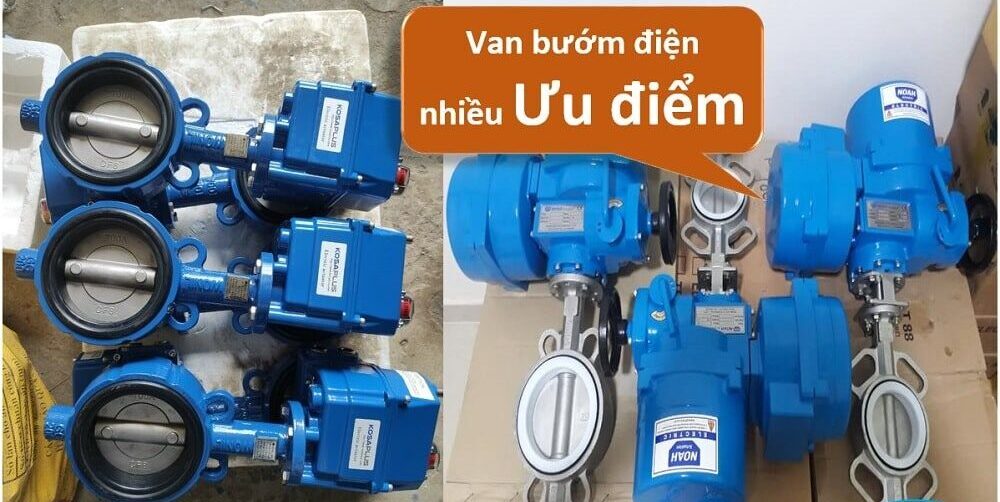

Ưu điểm của van bướm điều khiển điện

Là sản phẩm van đóng mở tự động nên nó có rất nhiều ưu điểm:

• Đóng mở hoàn toàn tự động, điều khiển hết sức linh hoạt có thể kết nối với hệ thống điều khiển PLC của tủ điều khiển
• Có kiểu lắp mặt bích chịu áp lực cao, dễ dàng thi công và lắp đặt
• Là loại van điều khiển điện giá rẻ nhất so với van bi và van cổng điều khiển điện, bởi thân van bướm có chi phí rẻ, lực đóng mở nhẹ nên cần động cơ bé hơn.
• Sử dụng được đa dạng các loại điện áp: 24V, 220V, 380V…
• Có thể làm việc được trong những môi trường khắc nghiệt bởi nó được trang bị tiêu chuẩn IP67 chống bụi và kháng nước.
• Có thể đóng mở bằng cơ học ( bằng tay ) thông thường khi mất điện
• Đa dạng về kích cỡ từ DN50 ~ DN3000
• Sử dụng cho nhiều loại môi trường khác nhau như: nước, khí nén, hơi nóng, dầu, gas…
• Thời gian đóng mở van chậm nên độ bền sử dụng cao, có thể tránh được hiện tượng sốc áp so với các kiểu đóng mở khác như khí nén chẳng hạn.
• Đa dạng kiểu kết nối – lắp lẫn được với nhiều tiêu chuẩn khác nhau: JIS, DIN, BS, ANSI…
• Bạn có thể cài đặt van bướm điều khiển bằng điện thành dạng thường đóng hoặc thường mở tùy nhu cầu sử dụng.

Nhược điểm van bướm điều khiển điện

Mặc dù vậy, các bạn cũng nên lưu ý 1 số hạn chế của dòng sản phẩm để phục vụ tốt nhất cho nhu cầu sử dụng của mình:

Thời gian đóng mở chậm hơn ( 15 ~ 60s ) so với loại van điện từ hay van điều khiển bằng khí nén chỉ từ 1-2s , vì thế trong một số trường hợp cần đóng mở nhanh thì nó không phải là phương án tối ưu
Không sử dụng được cho những kích cỡ nhỏ từ DN50 trở xuống, khi đó bạn phải chọn van bi điều khiển điện
Khi mất điện đột ngột không trở về trạng thái ban đầu được mà phải sử dụng tay quay phụ, lục lăng.

Ứng dụng thực tế của van bướm điều khiển điện

Van bướm điều khiển bằng điện được sử dụng rộng rãi trong công nghiệp và gần như có mặt ở khắp các dây truyền nhà máy trên toàn quốc.

• Sử dụng trong cấp nước và xử lý nước sạch
• Sử dụng cho hệ thống khí nén
• Ứng dụng trong hệ thống PCCC
• Được sử dụng nhiều cho hệ thống dẫn dầu, xăng, nhiên liệu đốt,…
• Sử dụng cho các nhà máy thủy điện
• Sử dụng trong ngành đóng tàu

Lưu ý khi lắp đặt, vận hành – bảo dưỡng van bướm điện

Việc lắp van bướm điều khiển điện không khác nhiều so với việc các bạn lắp đặt van bướm cơ ( tay gạt – vô lăng ). Tuy nhiên với kinh nghiệm hơn 10 năm kinh doanh cùng với sự cộng tác của nhiều hãng lớn trên thế giới nến chúng tôi lưu ý các bạn như sau:

✦ Khi lắp đặt van bướm nên mở 1 góc nhỏ

Các bạn không nên để van bướm điều khiển điện mở hoàn toàn hoặc đóng hoàn toàn khi lắp đặt. Như vậy khi vận hành lúc ban đầu để mở van cần một lực momen xoắn lớn hơn nhiều so với lúc đóng mở thường xuyên. Vì thế trong một số trường hợp thậm chí cánh van bướm bị kẹt gây ra hiện tượng cháy động cơ.

✦ Kiểm tra điện áp điều khiển của van

Trong quá trình lắp đặt việc kiểm tra điện áp của van bướm điện là hết sức cần thiết. Bạn cần xác định rõ sản phẩm sử dụng điện áp điều khiển là bao nhiêu 24V, 220V, 380V…Bởi có nhiều trường hợp đấu điện áp 220V cho loại 24V và ngược lại… từ đó dẫn đến cháy động cơ, gây thất thoát chi phí rất lớn cho đơn vị sử dụng.

✦ Nhất định nên xem qua mạch đấu nối

Thông thường hầu hết các mạch điều khiển, đấu nối với tủ điện đều được các nhà sản xuất dán bên trong động cơ, vì thế quá trình lắp đặt các bạn nên xem qua trên sản phẩm.

Ngoài ra nhằm giúp khách hàng tiện tham khảo, Vimi chúng tôi gửi tới khách hàng một số sơ đồ đấu nối để tham khảo. Nếu muốn chi tiết hơn xin vui lòng liên hệ để hỗ trợ cataloge sản phẩm.
