Van cổng điều khiển điện | Van cổng điện | 220V – 380V | Tuyến tính – On/Off

Van cổng điều khiển điện còn được gọi với tên đầy đủ là “van cổng điều khiển bằng điện”  hoặc gọi tắt là “van cổng điện“. Là dòng van cổng điều khiển tự động được sử dụng cho các hệ thống có tính tự động hoá cao, hoặc dùng cho các vị trí lắp đặt khó thao tác vận hành trực tiếp. Trong bài viết dưới đây chúng ta sẽ cùng tìm hiểu rõ hơn về dòng sản phẩm này.

1 Vimi nơi cung cấp van cổng điều khiển điện uy tín

Trên thị trường hiện nay có rất nhiều các đơn vị cung cấp van điều khiển điện, trong đó Vimi tự hào là đơn vị cung cấp van cổng điện hàng đầu tại thị trường Việt Nam. Bởi chúng tôi có nhiều lợi thế

✰ Sản phẩm van cổng điện được nhập khẩu trực tiếp, không qua trung gian, nên cam kết giá thành tốt nhất thị trường

✰ Luôn nhập kho số lượng lớn van cổng điều khiển bằng điện, mỗi model có thể lên đến vài chục sản phẩm, đáp ứng tốt các công trình dự án lớn

✰ Hệ thống kho nhiều cơ sở, diện tích lớn lên đến 500m², sẵn sàng đáp ứng mọi đơn hàng van cổng điều khiển bằng điện từ khắp các tỉnh thành

2 Thông số kỹ thuật chung van cổng điều khiển điện

Van cổng điều khiển bằng điện có nhiều mẫu mã khác nhau nên có tùy biến về thông số kỹ thuật nhưng tổng thể thông số của van như sau:

• Kích thước của van cổng điện: DN50, DN65, DN80, DN100, DN125, DN150, DN250, DN300, DN400, DN500, DN600, DN800, DN1000.
• Kiểu vận hành chính của van cổng điều khiển điện: Tuyến tính hoặc On/Off
• Vật liệu thân của van cổng điện: Inox, gang, thép
• Vật liệu chế tạo đĩa và trục van cổng điều khiển bằng điện: Inox 304
• Áp lực giới hạn phổ biến của van cổng điện: PN10, PN16, PN25
• Kiểu kết nối chính của van cổng điều khiển điện: Mặt bích
• Vật liệu chính của bộ điều khiển van cổng điện: Hợp kim
• Lớp sơn phủ: EPOXY đối với gang và thép

3 Chủng loại van cổng điều khiển điện thường gặp

Van cổng điều khiển bằng điện được chia thành nhiều chủng loại khác nhau tuỳ thuộc vào vật liệu chế tạo của van, điện áp sử dụng cho motor và kiểu vận hành đóng mở van cổng điện

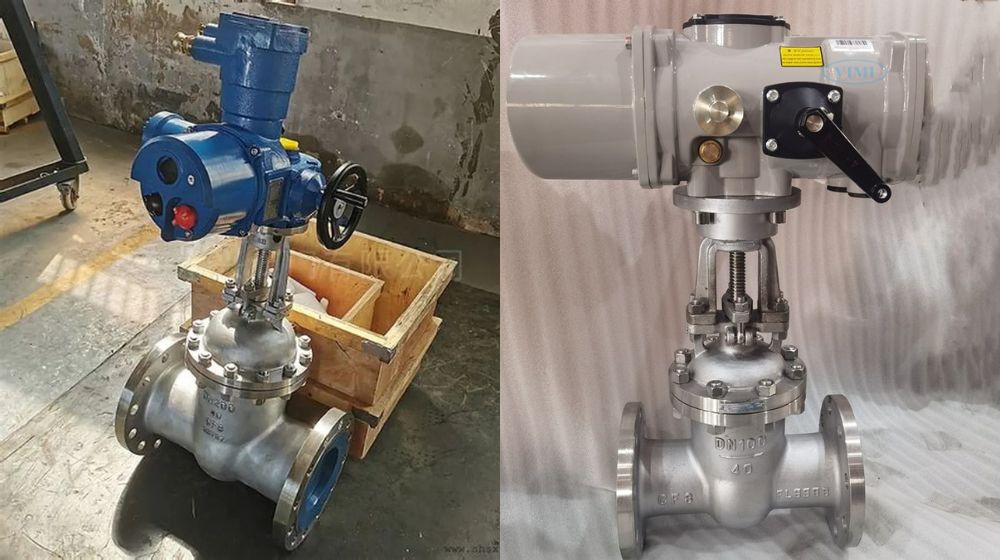

3.1 Van cổng điều khiển điện thân inox

Van cổng điều khiển điện được chế tạo từ vật liệu inox, giúp cho van có nhiều ưu điểm nổi bật như: Khả năng chống bám bẩn bề mặt, chịu được nhiệt độ và áp suất cao, độ bền bỉ tốt khi hoạt động trong các môi trường khắc nghiệt.

Tất cả các sản phẩm van cổng inox khác

3.2 Van cổng điều khiển điện thân gang

Dòng van cổng điều khiển điện thân làm từ gang được sử dụng phổ biến nhất hiện nay bởi khả ứng dụng cao và giá thành ở mức vừa phải. Van dùng nhiều trong các môi trường có nhiệt độ dưới 80^oC và áp lực thường chỉ giới hạn ở PN10 và PN16

Tất cả các sản phẩm van cổng gang

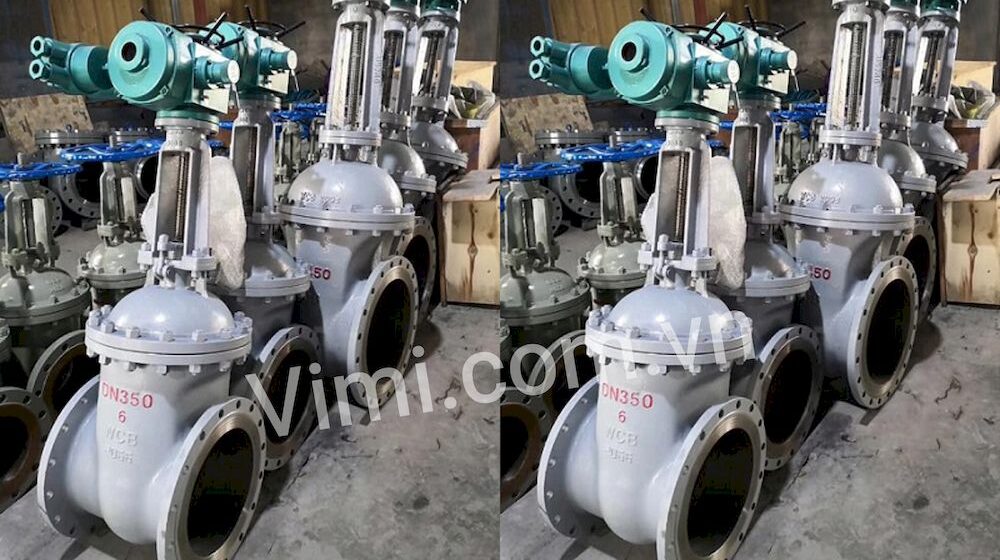

3.3 Van cổng điều khiển bằng điện có thân làm thép

Van cổng điện có thân làm từ thép được sản xuất để sử dụng chính cho các hệ thống làm việc có áp suất và nhiệt độ cao, như hệ thống lò hơi, hơi nóng. Van có thể chịu được nhiệt độ cao lên đến 400°C và áp lực lên đến PN60. Tuy nhiên van lại bị hạn chế bởi môi trường làm việc bởi van dễ bị ăn mòn bởi các môi trường hoá chất dù nồng độ hóa chất loãng.

Xem thêm các sản phẩm khác của van cổng thép

3.4 Van cổng điện thân dạng cổng dao

Van cổng điện có thân thiết kế cửa van dạng xẻng, thân van gọn gàng hơn dòng van cổng truyền thống, vận hành tốt trong các hệ thống dung dịch sệt, bùn, dầu nhớt… và được kết hợp bộ điều khiển điện lại càng tăng thêm khả năng vận hành cho van.

Van cổng dao ngoài phương pháp điều khiển bằng điện (ít dùng) còn sử dụng phương pháp vận hành bằng khí nén. Tham khảo tại van cổng dao, van chặn khí nén

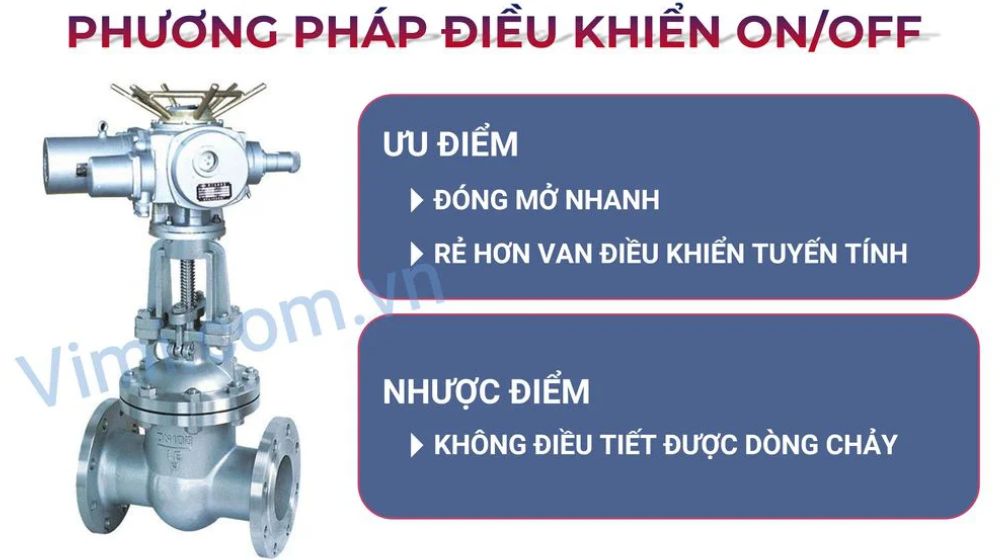

3.5 Van cổng điều khiển điện theo kiểu ON/OFF

Van cổng điều khiển điện ON/OFF chỉ có hai trạng thái làm việc đó là đóng hoặc mở hoàn toàn cửa van. Van cổng điện kiểu ON/OFF sẽ được truyền tín hiệu qua lại để đảm bảo hoạt động của van khi có tín hiệu. Phương pháp này cũng có ưu và nhược điểm riêng:

✦ Ưu điểm đó là khả năng đóng mở van cổng điện nhanh, giá thành rẻ hơn hơn dạng van điều khiển tuyến tính

✦ Nhược điểm là van cổng điều khiển điện theo kiểu này không thể sử dụng cho các yêu cầu về điều tiết dòng chảy trong hệ thống

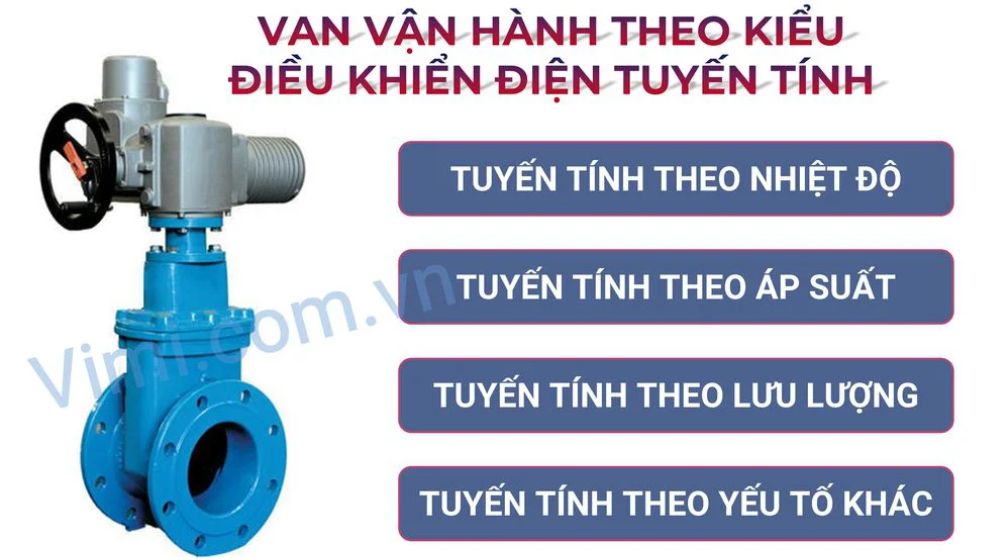

3.6 Van cổng điều khiển điện theo kiểu tuyến tính

Van cửa điện điều khiển kiểu tuyến tính có thể đóng mở van một cách tự động, chính nhanh và nhanh chóng và còn một số các lý do khác khiến chúng ta nên sử dụng loại sản phẩm van cổng điện này

✔ Bởi sự linh hoạt, đa năng và được sử dụng bởi nguồn điện áp phổ thông, không hạn chế lưu lượng lưu chất đi qua nên nó sử dụng hiệu quả trong các ứng dụng cần lượng xả lớn

✔ Van cổng điều khiển kiện kiểu tuyến tính sử dụng cho các hệ thống đường ống có kích thước lớn và áp lực dòng chảy cao

✔ Van cổng điều khiển bằng điện tuyến tính có thể dùng để xả một cách hoàn toàn, giúp tối ưu lưu lượng xả tối đa nhất so với các dòng van khác

✔ Van cổng điều khiển điện kiểu tuyến tính làm việc hiệu quả ở mức hoạt động cường độ cao, áp lực, áp suất lớn

4 Sản phẩm van cổng điện được bảo hành chính hãng 12 tháng

Tất cả các sản phẩm van cổng điều khiển điện nói riêng và van công nghiệp nói chung do Vimi cung cấp đều được bảo hành 12 tháng, đảm bảo chất lượng sản phẩm nên quý khách hàng có thể hoàn toàn yên tâm sử dụng. Đối với các sản phẩm nếu phát sinh lỗi do nhà sản xuất, chúng tôi hỗ trợ đổi mới trong thời gian ngắn nhất và không phát sinh thêm chi phí gì.

Chúng tôi có thể điều chỉnh linh động thời gian bảo hành cho các công trình dự án có thời gian thi công dài hay các khách hàng thân thiết, đáp ứng tốt nhất cho các dự án lớn.

5 Van cổng điều khiển điện đầy đủ chứng nhận CO-CQ

Nhằm đáp ứng được về mặt thủ tục hồ sơ chào thầu cho các công trình, nên các sản phẩm van cổng điều khiển điện do Vimi cung cấp luôn đi kèm đầy đủ chứng nhận CO-CQ, chứng nhận xuất xứ rõ ràng và chất lượng đảm bảo của sản phẩm. Đây là một lợi thế rất lớn của Vimi so với các đối thủ cạnh tranh khác.

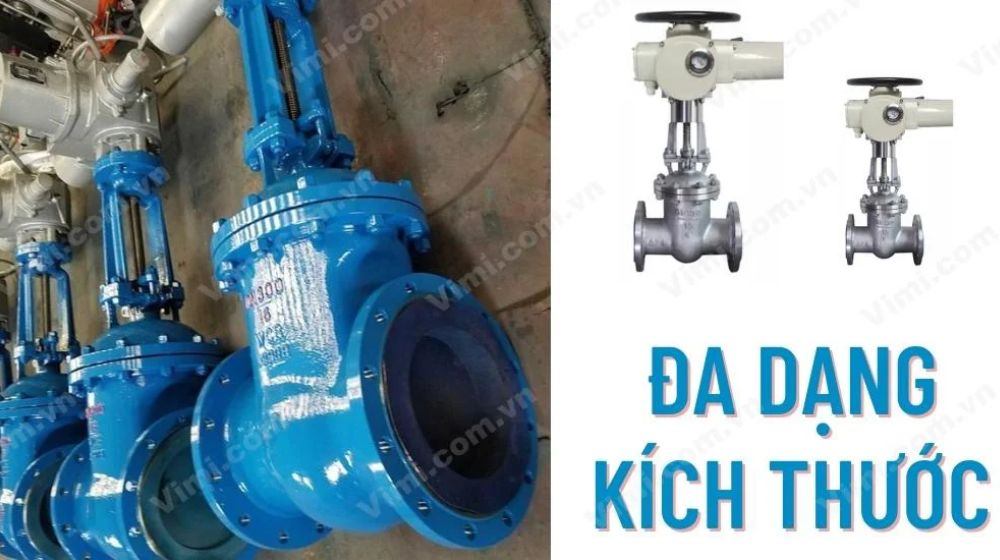

6 Van cổng điều khiển điện có đa dạng kích thước

Việc đa dạng kích thước của van giúp cho van van cổng điều khiển điện có thể đáp ứng được nhiều dạng hệ thống đường ống khác nhau. Van được sản xuất với nhiều dạng kích thước, trải rộng từ DN40 – DN1000, được thiết kế kết nối kiểu mặt bích, cho khả năng chắc chắn và độ ổn định cao.

7 Điểm mạnh và điểm yếu van cổng điều khiển điện

Bất kỳ sản phẩm nào có mặt trên thị trường đều tồn tại điểm mạnh và điểm yếu, điểm yếu và điểm mạnh chênh lệch nhau như thế nào thì còn phụ thuộc vào tính kỹ thuật cũng như khả năng gia công sản phẩm của nhà sản xuất. Dưới đây là những điểm mạnh và điểm yếu của van cổng điều khiển điện

7.1 Điềm mạnh của van cổng điện

√ Van cổng điểu khiển bằng điện sử dụng điện áp 220V và 380V với dòng điện 3 pha, phù hợp lắp đặt và sử dụng trong và ngoài doanh nghiệp tại thị trường Việt Nam

√ Thao tác đóng mở linh hoạt, tự động hóa nên theo thời gian dài, chi phí vận hành giảm đi đáng kể vì không cần sự xuất hiện của con người trong quá trình đóng mở van cổng điều khiển điện

√ Phần van cổng, bộ điều khiển điện được thiết kế có thể tháo rời, thuận lợi cho việc bảo trì và thay thế nếu như 1 trong 2 bộ phận gặp sự cố van cổng điện

√ Khi chạy hết hành trình van cổng điện sẽ có công tắc hành trình ngắt điện, vì vậy không xảy ra tình trạng om điện.

√ Van cổng điều khiển bằng điện vẫn được trang bị tay quay, trong quá trình vận hành nguồn điện bị ngắt ta có thể vận hành qua phương pháp thủ công

√ Bộ điều khiển của van cổng điều khiển điện được sản xuất theo tiêu chuẩn IP 67 hoặc 68 cho khả năng chống bụi và chống thấm nước

7.2 Điểm yếu của van cổng điều khiển bằng điện

♦ Chi phí bỏ ra ban đầu lớn, giá van cổng điện cao hơn đáng kể so với van vận hành thủ công (nhưng sẽ tiết kiệm trong thời gian dài vì không mất thêm chi phí nhân công)

♦ Thời gian đóng mở van cổng điều khiển điện chậm

♦ Kích thước van cổng điều khiển bằng điện khá cổng kềnh và nặng.

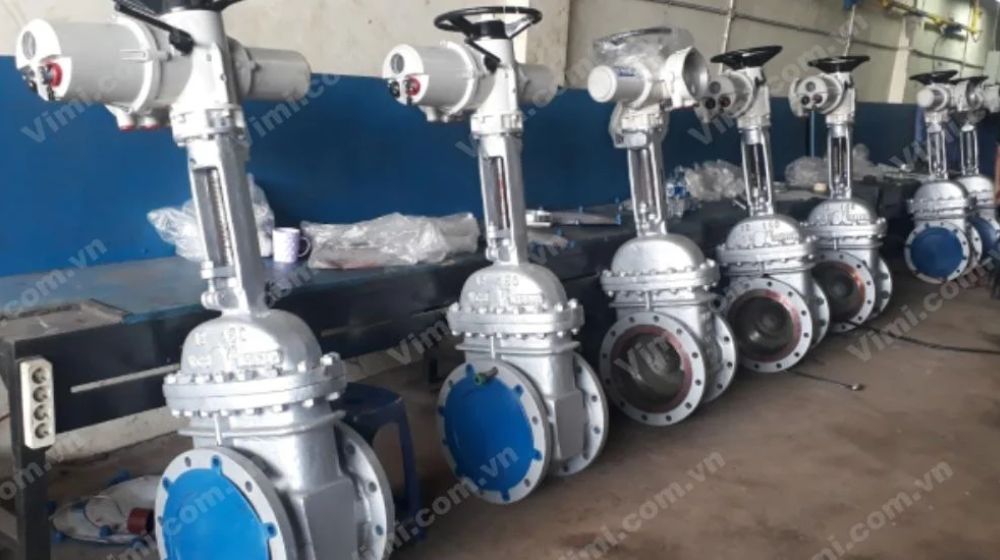

8 Những lý do bạn nên sử dụng van cổng điều khiển bằng điện

Có nhiều lý do khác nhau khiến chủ đầu tư phải chọn phương pháp vận hành cho van cổng, phổ biến nhất trong đó vẫn là kích thước lớn không thể vận hành bằng cơ học hoặc vị trí vận hành van cổng điện không thuận tiện cho người vận hành điều khiển van

• Lý do đầu tiên phải kể đến là sự tự động hóa của van cổng điều khiển điện, van cho khả năng tự động cực cao. Với hai loại van điều khiển điện On/Off và tuyến tính người sử dụng có thể điều chỉnh chính xác mức lưu lượng đi qua van
• Van cổng điện sử dụng dòng điện phổ thông, có thể thích hợp với mọi dòng điện trên lãnh thổ nước ta
• Van cổng điều khiển bằng điện làm việc hiệu quả cao, tuổi thọ lớn và ít phải bảo hành
• Thích hợp lắp đặt van cổng điều khiển điện với số lượng lớn để tự động hóa hoặc lắp đặt tại khu vực khó làm việc cho nhân công
• Van cổng điện phù hợp với nhiều dòng ống lớn, khi mà lắp các van điều khiển thủ công gặp khó khăn trong quá trình vận hành
• Van cổng điều khiển bằng điện tiết kiệm phần lớn chi phí cho nhân công do được chuyển qua tự động hóa

9 Tìm hiểu thêm về sản phẩm van cổng điều khiển điện

Van cổng điều khiển điện có những đặc điểm gì, ưu nhược điểm và ứng dụng ra sao, chúng ta hãy cùng đi tìm hiểu trong các nội dung dưới đây.

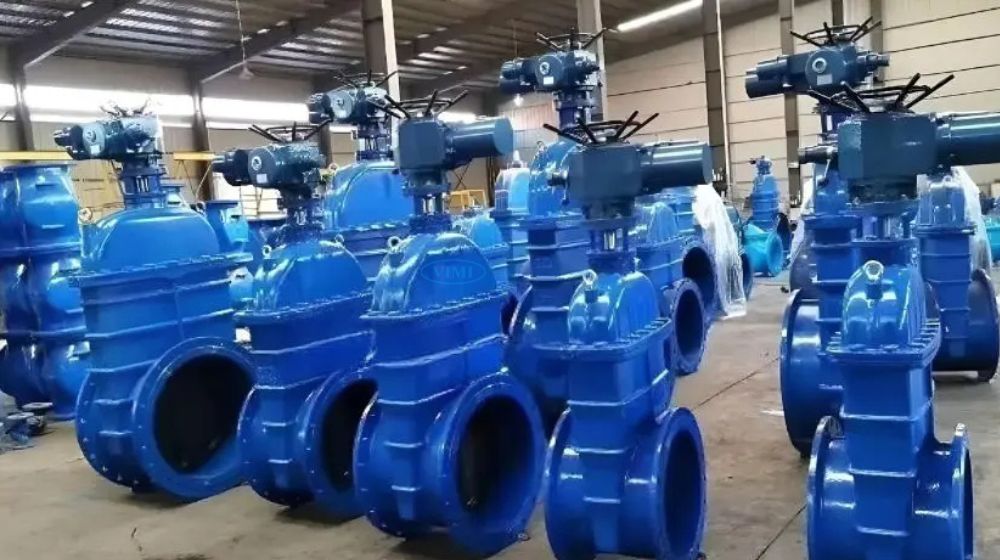

9.1 Van cổng điều khiển điện là gì

Van cổng điều khiển điện có tên tiếng anh là Electric Control Gate Valve là dòng van cổng được gắn một động cơ chạy bằng điện kết nối với thân van cổng, giúp van có thể vận hành được tự động mà không cần người sử dụng thao tác trực tiếp. Van được sử dụng cho mục đích đóng mở dòng chảy trên hệ thống và không dùng cho việc điều tiết lưu lượng.

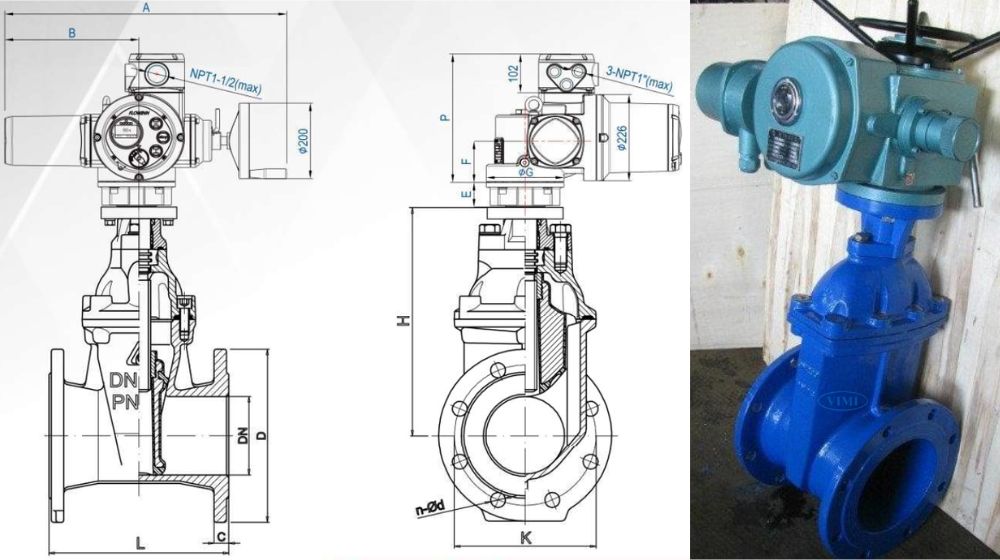

9.2 Cấu tạo và nguyên lý hoạt động của van cổng điện

Van cổng điều khiển bằng điện có cấu tạo phần thân van hoàn toàn giống với các loại van cổng thông dụng khác. Khác biệt lớn nhất chính là ở bộ phận vận hành, thay vì vô lăng hoặc tay vặn đối với các van nhỏ thì van cổng điện vận hành bằng bộ điều khiển điện

❑ Đặc điểm cấu tạo van cổng điện

Van cổng điều khiển điện gồm hai bộ phận chính là bộ điều khiển điện và phần thân van cổng cơ học

♦ Bộ điều khiển điện: được coi là bộ phận rất quan trọng của van bởi mọi hoạt động của van đều phụ thuộc vào bộ điều khiển này.

♦ Phần thân van cổng cơ học: đây là bộ phận trực tiếp làm việc với dòng lưu chất, bao gồm một số các bộ phận chính như sau: thân van, cửa van, đệm van, ty van…

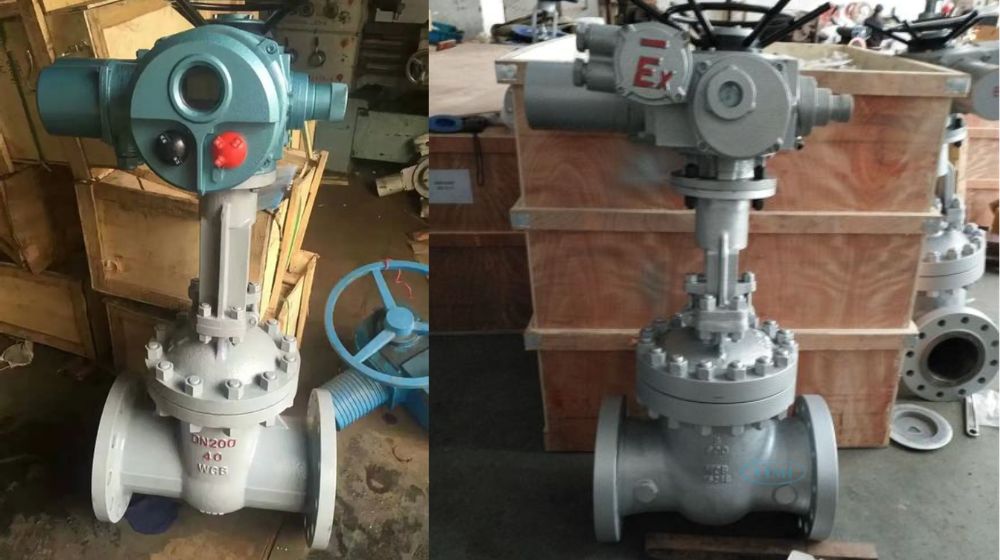

❑ Nguyên lý hoạt động của van cổng điều khiển bằng điện

Van hoạt động theo nguyên tắc nâng hạ của cửa van. Và để thao tác đó được thực hiện thì chúng ta cần cung cấp nguồn điện vào bộ điều khiển điện. Và nhiệm vụ của bộ điều khiển điện sẽ là chuyển đổi từ điện năng thành động năng và thông qua các bánh răng cấp trợ lực chuyền tới phần ty van. Từ đó thao tác đóng mở của van được thực hiện.

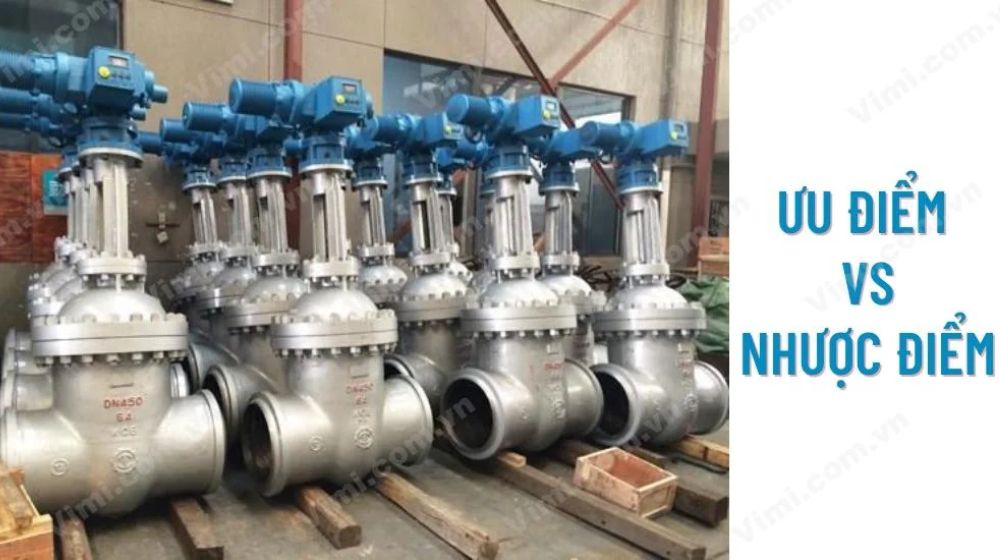

9.3 Ưu nhược điểm van cổng điều khiển điện

Dù là sản phẩm có nhiều công dụng xong van vẫn có một số các ưu và nhược điểm dưới đây:

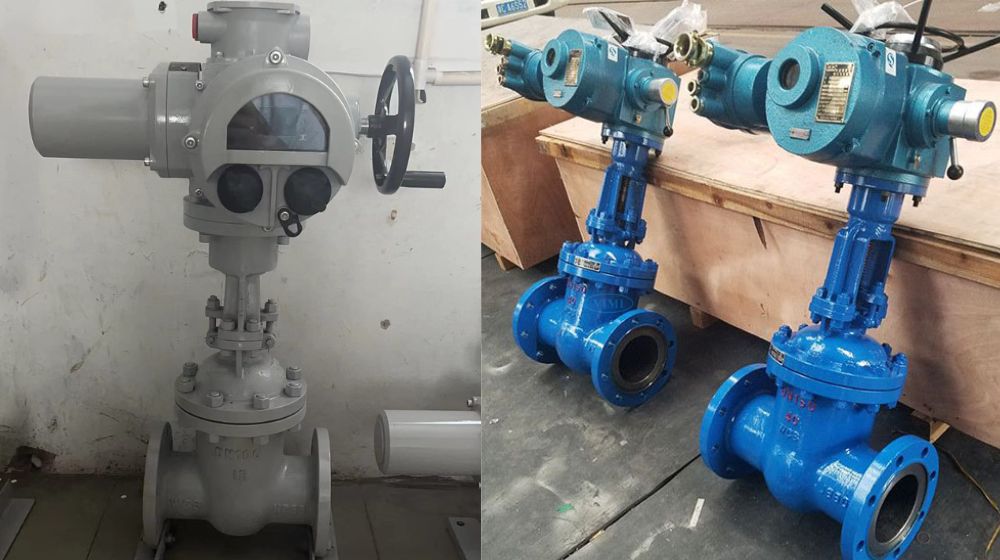

Ưu điểm van cổng điều khiển bằng điện

✔ Đa dạng điện áp sử dụng, có thể sử dụng được điện áp 220V, 380V…

✔ Thao tác đóng mở van tự động, linh hoạt, giảm thiểu chi phí nhân công vận hành van

✔ Phần van cổng và bộ điều khiển điện có thể tháo rời, thuận lợi cho việc thay thế nếu như 1 trong 2 bộ phận gặp sự cố

✔ Khi chạy hết hành trình sẽ có công tắc hành trình ngắt điện, nên sẽ không xảy ra tình trạng om điện

✔ Bộ điều khiển được sản xuất theo tiêu chuẩn IP 67 chổng bụi và chống thấm nước

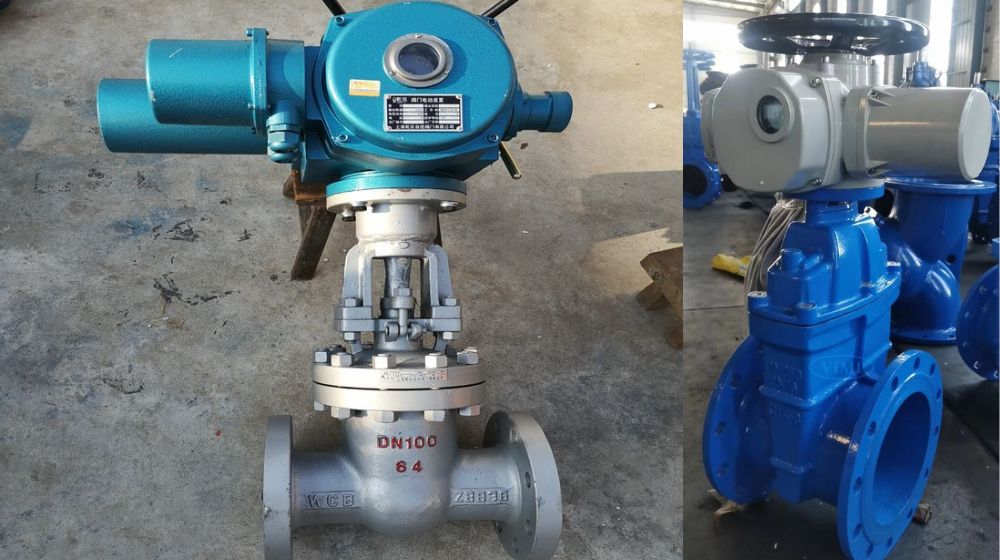

Nhược điểm của van cổng điện

✘ Thời gian đóng mở van chậm

✘ Kích thước van khá cổng kềnh và nặng

9.4 Lưu ý khi lắp đặt, sử dụng và bảo dưỡng van cổng điều khiển bằng điện

Một số các lưu ý khi lắp đặt, sử dụng và bảo dưỡng van cổng điều khiển điện là:

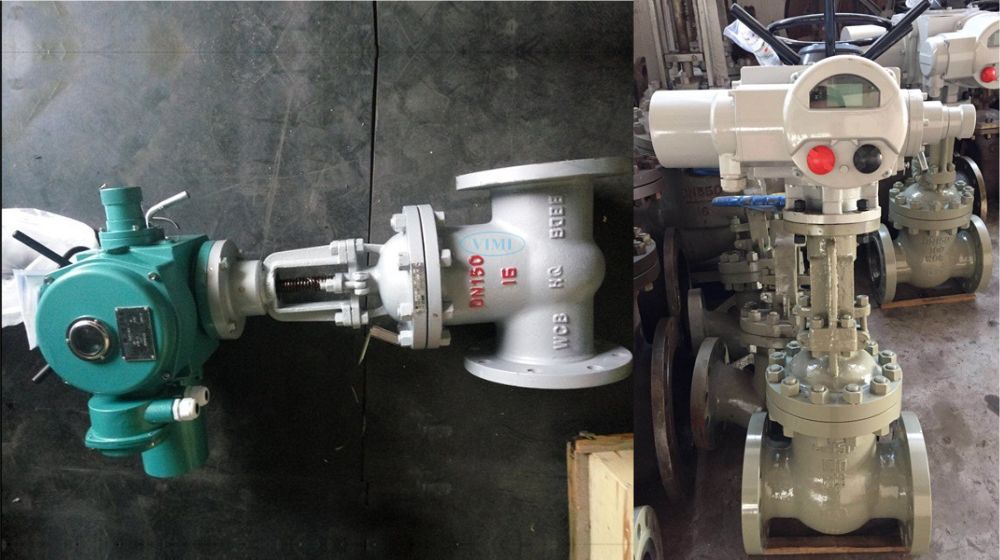

❑ Lắp đặt van cổng điều khiển bằng điện

• • Khí lắp van cổng điện cần đặt ở nơi khô thoáng, 2 đầu van cần bịt kín
  • Nếu để ở ngoài trong thời gian dài cần kiểm tra khắc phục theo định kì, giữ sạch bề mặt
  • Trước khi lắp van cổng điều khiển điện cần đối chiếu ký hiệu cũng như thông số kỹ thuật để đủ điều kiện kết nối với các hệ thống cho phù hợp nhất
  • Sau khi lắp van cổng điện cần test thử van, có thể mở van hoàn toàn hoặc là đóng van hoàn toàn để kiểm tra
  • Bôi trơn định kì cho các ren, trục ty để van được hoạt động trơn chu hơn. Khi dùng van thủ công nên dùng vô lăng để vận hành

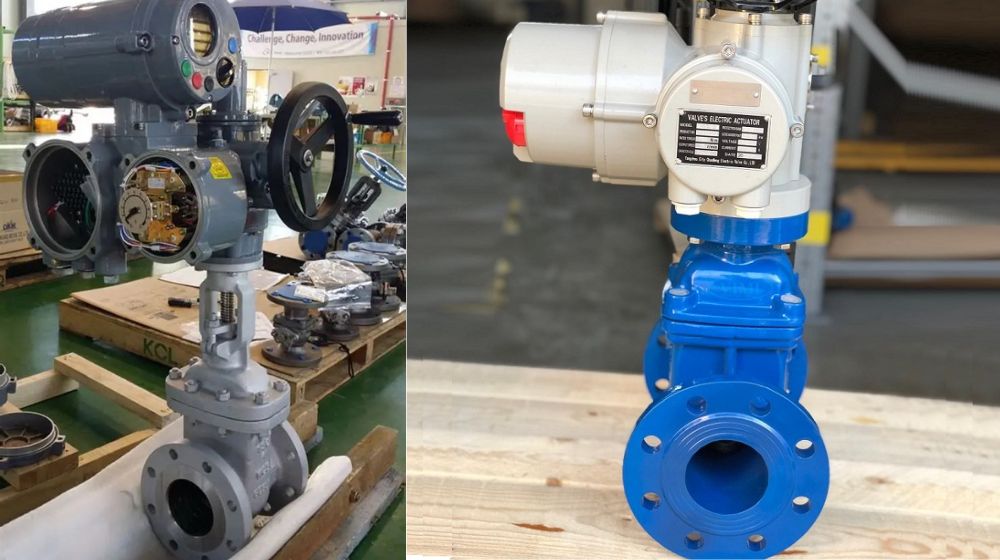

❑ Bảo dưỡng van cổng điện

• • Lập quy trình bảo dưỡng định kỳ cho van cổng điện từ 3-6 tháng 1 lần. Tùy vào môi trường làm việc để chúng ta lập quy trình.
  • Đối với các vị trí ty van có ren, trục, đai ốc, các bộ phận hở tiếp xúc với môi trường bên ngoài thường dễ bị rỉ sét. Chúng ta cần kiểm tra van cổng điều khiển bằng điện thường xuyên và tra dầu mở để đảm bảo hoạt động hiệu quả
  • Đối với tất cả các chi tiết của van cổng điều khiển điện nếu phát hiện có hỏng hóc thì chúng ta cần có kế hoạch thay thế ngay, tránh ảnh hưởng đến các bộ phận liên quan và hoạt động của hệ thống

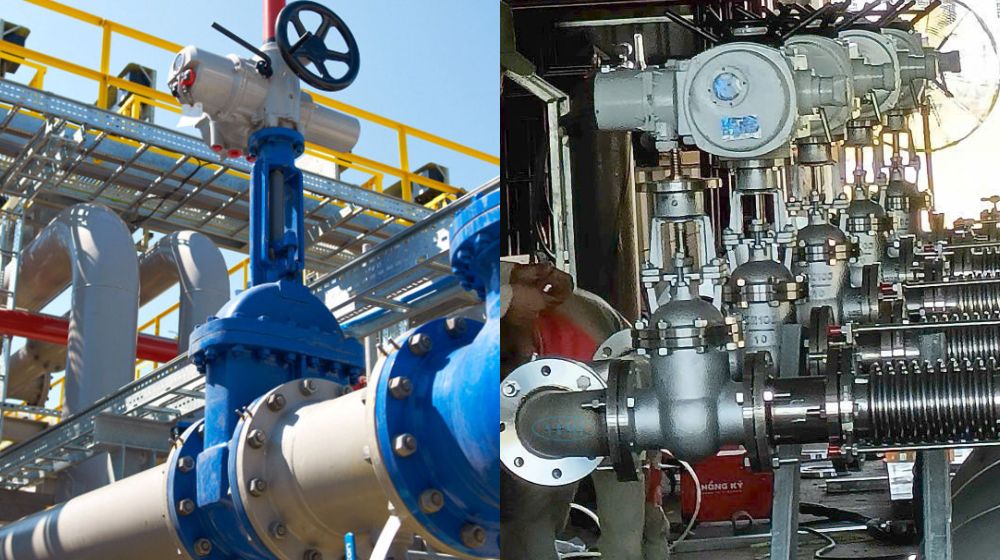

9.5 Ứng dụng phổ biến của van cổng điều khiển bằng điện

Van cổng điều khiển điện được sử dụng phổ biến trên các hệ thống đường ống lớn, hoặc trên những công trình mà tại nơi lắp đặt van cổng điện con người rất khó vận hành bằng tay hoặc vận hành kiểu cơ học, điển hình như một số các hệ thống dưới đây:

✔ Sử dụng van cổng điều khiển điện cho các nhà máy, xí nghiệp như: nhà máy dệt, nhuộm, xi măng, đóng tàu,…

✔ Dùng van cổng điều khiển bằng điên trong các hệ thống cấp nước sạch, nước sinh hoạt nhu trong các căn hộ cao tầng, nhà máy nước sạch

✔ Hệ thống thoát nước, chống ngập úng, hệ thống thủy lợi, tưới tiêu, … sử dụng van cổng điều khiển điện với kích thước từ DN300 trở lên

✔ Sử dụng van cổng điện cho các môi trường nước nóng, hơi nước, dầu, gas….

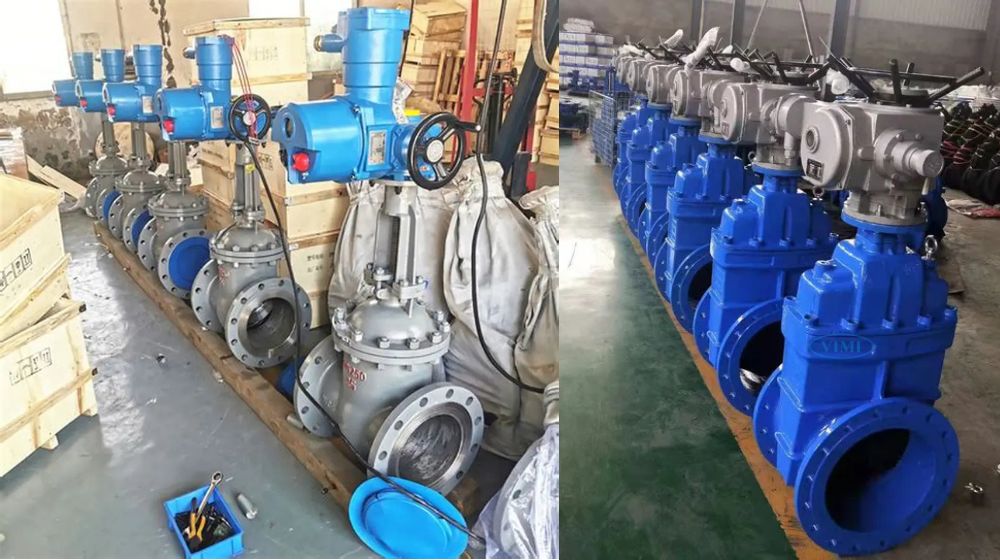

10 Mua van cổng điều khiển bằng điện chính hãng tại VIMI

Van cổng điều khiển điện là một dòng van rất ít nhà cung cấp có hàng hiện nay và không phải nhà cung cấp nào cũng am hiểu về nó. Tại kho Vimi chúng tôi luôn đủ sẵn hàng, mẫu mã cũng như kích cỡ, không chỉ vậy chúng tôi còn có đội ngũ giàu kinh nhiệm giúp bạn nhanh chóng tìm được loại van cần cho mục đích sử dụng của mình. Với mục tiêu đem tới sản phẩm tốt nhất cho khách hàng thì dưới đây là những ưu điểm của chúng tôi

• Đội ngũ nhân viên có hơn 10 năm kinh nhiệm trong ngành lắp đặt và xử lý hệ thống ống dẫn, sẵn sàng tư vấn sản phẩm và những khúc mắc trong khâu lựa chọn của khách hàng
• Kho đầy đủ mẫu mã van cổng điều khiển điện từ On/OFF tới tuyến tính
• Là đơn vị nhập khẩu hàng đầu, là đối tác của nhiều nhà sản xuất chất lượng trên khắp thế giới
• Kho bãi rộng lớn – Có mọi loại sản phẩm van mà khách hàng cần tìm
• Hỗ trợ thanh toán khi mua van cổng điện dưới nhiều hình thức
• Hỗ trợ tư vấn sản phẩm và lắp đặt 24/7
