THÔNG TIN QUAN TRỌNG

Kích cỡ DN50 ~ DN600
Vật liệu Inox, gang, nhựa, thép
Xuất xứ Trung Quốc,G20, G7
Áp lực PN10, PN16
Nhiệt độ -10oC ~ 180oC
Kết nối  Mặt bích, wafer
Lưu chất Nước, dầu, khí
Tiêu chuẩn BS, DIN, JIS,...

Vimi chuyên gia van bướm điều khiển khí nén

Van bướm điều khiển khí nén còn được gọi tắt là van bướm khí nén, là một trong những sản phẩm van điều khiển khí nén có chi phí đầu tư sản phẩm rất rẻ, an toàn khi vận hành và sử dụng, đặc biệt là có độ bền sử dụng cao, ít hư hỏng, ít phải bảo trì.

1. Van bướm điều khiển khí nén là gì?

Van bướm điều khiển khí nén, còn được gọi với các tên khác như van bướm khí nén, van cánh bướm điều khiển khí nén, tên tiếng anh là Pneumatic control butterfly valve. Là thiết bị được điều khiển đóng mở bằng hệ thống khí nén áp lực.van bướm điều khiển khí nén là gì 3

Một bộ van bướm điều khiển khí nén được tạo thành bởi thân của van bướm điều khiển khí nén với bộ điều khiển khí nén được cố định ở trên đầu, thay thế điều khiển bằng tay của người vận hành thành điều khiển tự động bằng khí nén

Van điều khiển khí nén bray 2

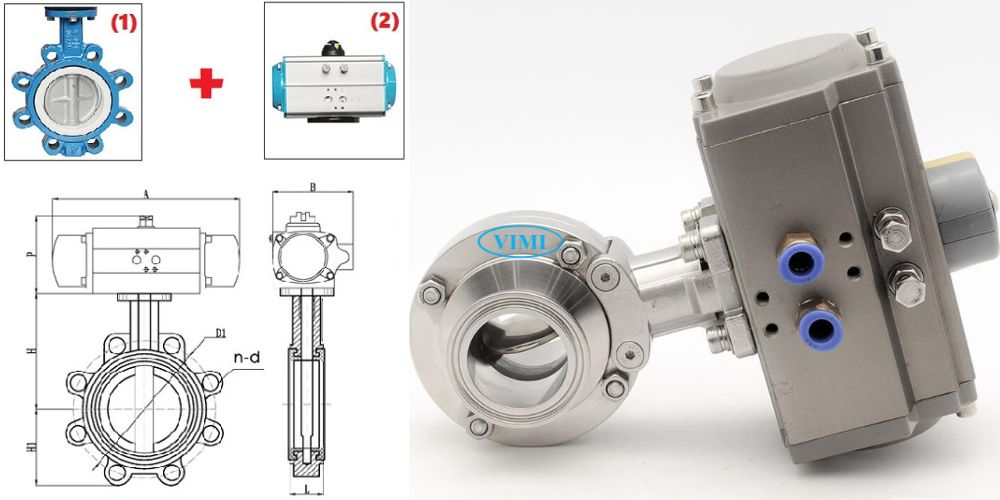

2. Cấu tạo của van bướm điều khiển khí nén

Van bướm điều khiển khí nén có cấu tạo chung gồm 2 thành phần chính đó chính là bộ điều khiển khí nén  – bộ tác độngthân van, cùng các phụ kiện kèm theo

2.1 Thân van bướm khí nén

Thân của van bướm điều khiển khí nén được làm từ nhiều vật liệu khác nhau để các bạn lựa chọn: gang, nhựa, inox, thép…. với nhiều thương hiệu và nhiều xuất xứ khác nhau. Thân van bướm được lựa chọn phụ thuộc vào đặc điểm của dòng lưu chất, trong đó yếu tố về nhiệt độ và áp suất sẽ quyết định phần lớn chủng loại thân van bướm điều khiển khí nén

2.2 Bộ điều khiển của van bướm điều khiển khí nén

Bộ tác động khí nén hay còn gọi là bộ điều khiển khí nén có các chủng loại là bộ tác động kép, bộ tác động đơn, loại có 1 lò xo, loại có 2 lò xo,…. Bộ điều khiển của van bướm khí nén có nhiều xuất xứ khác nhau như: Đài Loan, Hàn Quốc, Nhật Bản….

2.3 Phụ kiện kèm theo cho van bướm điều khiển khí nén

Các phụ kiện lắp kèm theo van bướm điều khiển khí nén bao gồm các phụ kiện như van điện từ điều khiển khí nén, bộ phận tiêu âm, bộ phận báo hiệu trạng thái đóng mở của van cánh bướm điều khiển khí nén,… sẽ giúp cho việc vận hành van bướm khí nén trở nên hiệu quả hơn

3. Tên thường gọi của van bướm điều khiển khí nén là gì?

Van bướm điều khiển khí nén còn được gọi với các tên thông dụng khác nhau, các tên này do người dùng tạo nên bằng cách gọi tắt, hoặc gọi đầy đủ hoặc là gọi để nhấn mạnh về một phần cấu tạo nào đó của van bướm khí nén, hoặc gọi dựa vào vật liệu của thân van, hay kiểu kết nối,…

  • Van bướm khí nén
  • Van bướm điều khiển bằng khí nén
  • Van cánh bướm điều khiển khí nén
  • Pneumatic butterfly valve
  • Van điều khiển khí nén dạng bướm
  • Van khí nén dạng cánh bướm
  • Van bướm điều khiển khí nén thân inox
  • Van bướm điều khiển khí nén thân làm từ nhựa

Xem thêm tất cả các Van điều khiển bằng khí nén khác

4. Bộ van bướm điều khiển khí nén có những chủng loại chính nào

Để mua bộ van bướm khí nén, trước hết người dùng cần hiểu và nắm chắc các khái niệm – tên gọi dưới đây để thống nhất với các đơn vị cung cấp, tránh trường hợp không có sự thống nhất về chủng loại van bướm điều khiển khí nén

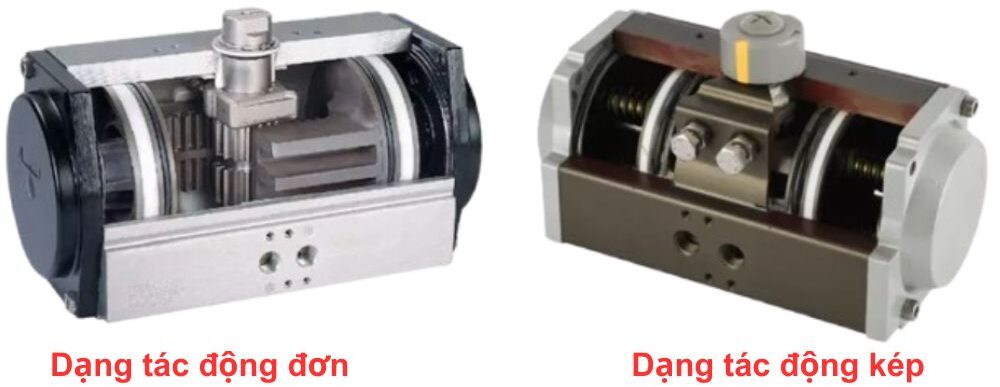

4.1 Bạn cần dùng van bướm điều khiển khí nén tác động đơn hay tác động kép

Kiểu tác động đơn và tác động kép của van bướm khí nén, chính là nói về kiểu tác động của bộ điều khiển khí nén lắp trên thân van cánh bướm điều khiển khí nén.

  • Kiểu tác động đơn là chỉ cung cấp 1 nguồn khí nén đầu vào – khi không có khí nén lò xo sẽ trả van cánh bướm điều khiển khí nén về trạng thái ban đầu
  • Kiểu tác động kép là cung cấp 2 nguồn khí nén vào 2 khoang khí nén để đổi trạng thái từ đóng sang mở hoặc ngược lại của van bướm điều khiển khí nén

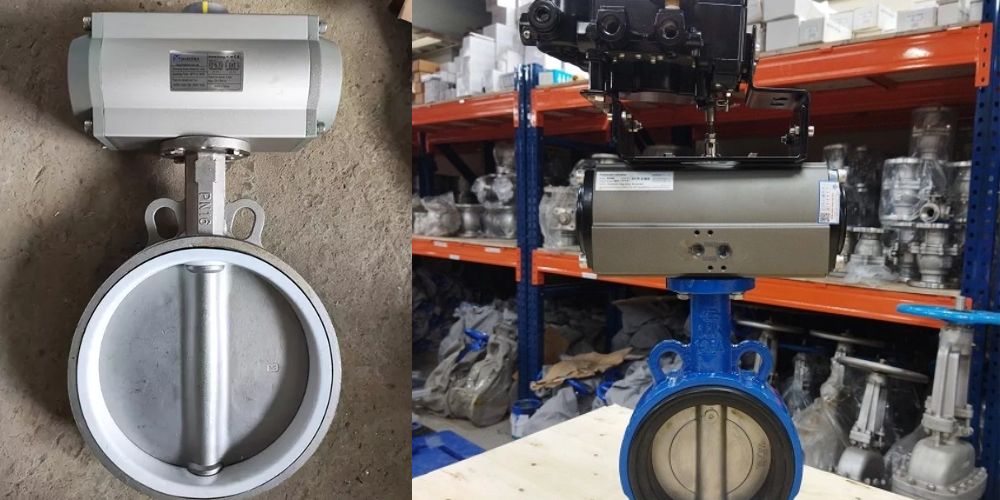

4.2 Van bướm điều khiển khí nén cần dùng đóng mở kiểu ON/OFF hay tuyến tính

Thông thường các đơn vị bán hàng sẽ giới thiệu loại van bướm điều khiển khí nén đóng mở dạng on/off, bởi kiểu đóng mở này thông dụng và phù hợp với chức năng của van bướm mà nhiều nhà sản xuất khuyên dùng, tức chỉ dùng để đóng mở – không dùng để điều tiết dòng lưu chất

  • Kiểu đóng mở ON/OFF của van bướm điều khiển khí nén: Chỉ đóng van hoàn toàn hoặc mở van hoàn toàn
  • Kiểu điều khiển van bướm khí nén dạng tuyến tính: Điều chỉnh khẩu độ đóng mở van, tuyến tính theo yếu tố khác (thường là nhiệt độ và áp suất)

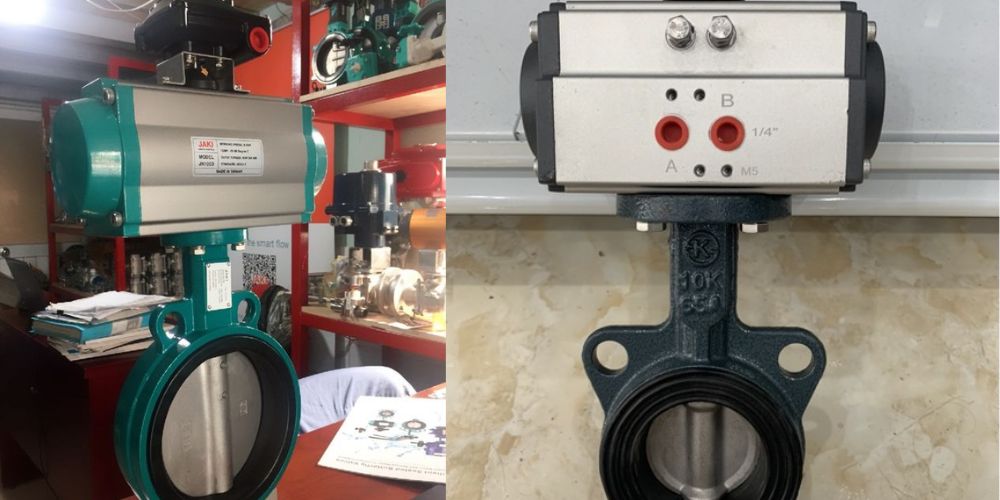

4.3 Bộ van bướm điều khiển khí nén đồng bộ nhà sản xuất

Bộ van bướm khí nén đồng bộ nhà sản xuất có nghĩa là cả thân van và bộ điều khiển cùng được sản xuất bởi 1 đơn vị nhà máy, chủng loại này có ưu điểm lớn là đồng bộ cấu tạo giữa trục van và bộ gá lắp đặt bộ điều khiển, tạo nên bộ van bướm điều khiển khí nén chắc chắn và có độ bền cao, ít bị lỏng hay ồn sau thời gian dài vận hành

Nhược điểm chủ yếu của van bướm điều khiển khí nén đồng bộ: Giá thành thường cao và không linh hoạt trong việc đáp ứng nhu cầu của khách hàng, như tăng lực kéo van bướm khí nén do đặc điểm dòng lưu chất

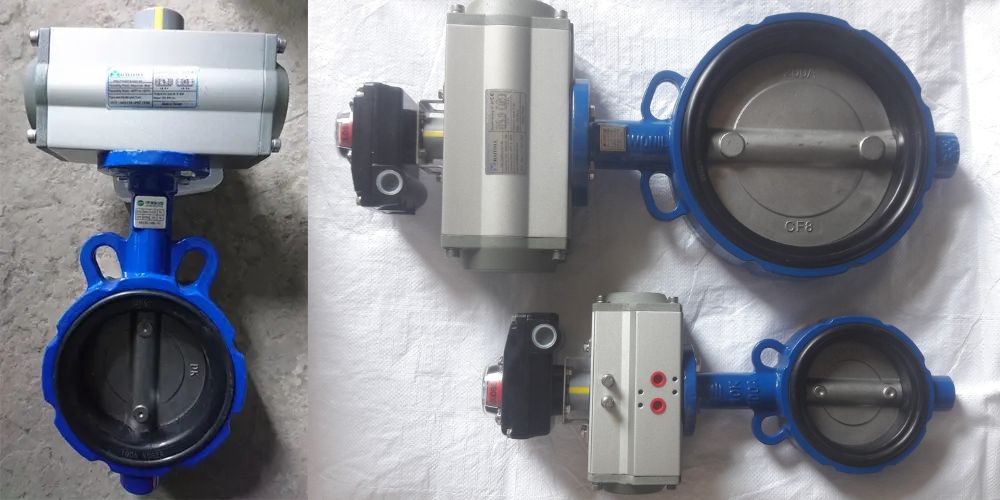

4.4 Bộ van bướm khí nén lắp ghép theo yêu cầu của khách hàng

Lắp ghép bộ van bướm điều khiển khí nén theo yêu cầu của khách hàng đang là giải pháp thông dụng và phổ biến nhất, bộ van cánh bướm điều khiển khí nén này sẽ đáp ứng linh hoạt được việc lựa chọn thân van theo yêu cầu của dòng lưu chất và chọn bộ điều khiển phù hợp với tài chính cũng như yêu cầu về lực kéo cánh van bướm khí nén

5. Các thông số kỹ thuật của van bướm điều khiển khí nén

Van bướm điều khiển khí nén có thời gian đóng mở nhanh chỉ 1-2s đổi với dòng van đóng mở kiểu ON/OFF, là đặc điểm nổi bật nhất của chủng loại van này. Môt vài các thông số cơ bản của van bướm khí nén được chúng tôi tổng hợp và thống kê từ nhiều nhà sản xuất, sau nhiều năm cung cấp dòng van bướm điều khiển khí nén

Cấu tạo

  • Kích thước van bướm điều khiển khí nén: DN50 – DN1200
  • Vật liệu chế tạo thân van bướm điều khiển khí nén: inox 304, gang, thép WCB, nhựa uPVC
  • Vật liệu chế tạo trục, đĩa van bướm khí nén thường dùng: Inox 304 (CF8) hoặc inox 316 (CF8M)
  • Gioăng làm kín của van bướm điều khiển khí nén: Cao su EPDM – đi cùng thân gang hoạc nhựa, Vitton hoặc Teflon – đi cùng với thân inox
  • Nhiệt độ làm việc của van bướm điều khiển khí nén: -10 ~ 380oC phụ thuộc vào vật liệu thân van
  • Áp suất làm việc của van bướm khí nén: 10bar, 16bar, 25bar, 40bar
  • Kiểu kết nối của van bướm điều khiển khí nén:  Wafer, mặt bích, hoặc lug
  • Hoạt động đóng mở của van bướm điều khiển khí nén: Kiểu ON/ OFF và kiểu Tuyến tính
  • Tác động của bộ điều khiển khí nén: Tác động đơn – Tác động kép
  • Vật liệu bộ khí nén: Hợp kim nhôm chống trầy xước và chịu ăn mòn
  • Thời gian mở đóng van bướm điều khiển khí nén: 1s ~ 2s

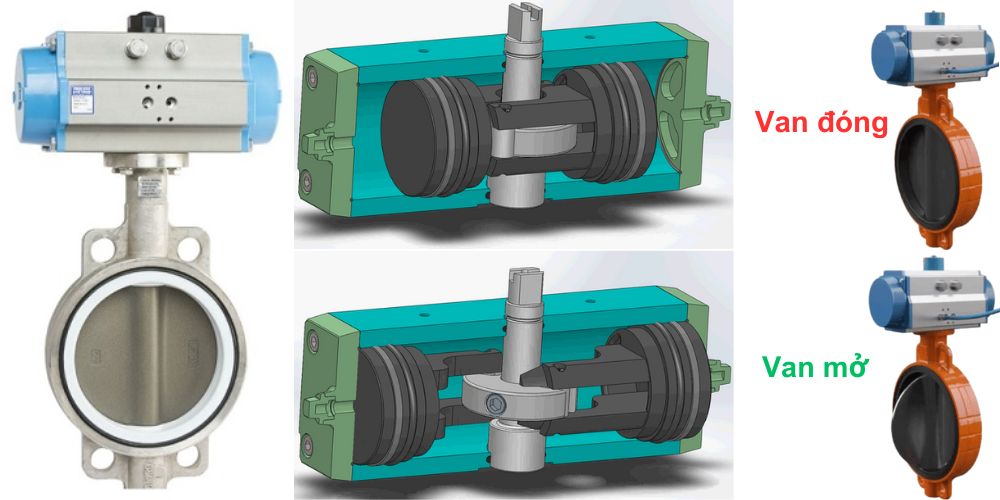

6. Nguyên lý hoạt động van bướm điều khiển khí nén

Van bướm điều khiển khí nén hoạt động nhờ hệ thống dẫn động khí nén, áp lực của khí nén làm Pistong dịch chuyển thông qua hệ thống bánh răng cung cấp lực momen xoắn làm cho trục van xoay dẫn động bi van xoay một góc 90o tương ứng trạng thái đóng/mở van. Nguyên lý hoạt động của van bướm điều khiển khí nén khác với các phương pháp vận hành khác ở bộ điều khiển khí nén, riêng với chủng loại van bướm khí nén thì cũng khác nhau giữa loại tác động đơn và tác động kép

  • Nguyên lý hoạt động của van bướm điều khiển khí nén tác động đơn: Van bướm khí nén thường được lắp ở trang thái đóng van khi chưa cấp khí nén vào, khi cấp khí nén – áp lưc khí nén tác động đẩy trục piston là cho van chuyển sang trạng thái mở, khi cắt nguồn khí thì lực lò xo sẽ đẩy van bướm khí nén trở về trạng thái ban đầu

  • Với van bướm điều khiển khí nén tác động kép, cũng tương tự như van bướm khí nén tác động đơn, chỉ khác là lực lò xo bây giờ được thay bằng lực của khí nén, vì vậy khí nén được cấp vào 2 buồng khí để thực hiện 2 trạng thái đóng và mở van cánh bướm điều khiển khí nén. Hoạt động cấp khí nén có thể hoạt động thông qua một van điện từ đóng mở khí với tác động kép và đóng mở trực tiếp đối với tác động đơn.



Nguyên lý làm việc của van bướm điều khiển khí nén

7. Ưu nhược điểm van bướm điều khiển khí nén

Ưu điểm của van bướm điều khiển khí nén Nhược điểm của van bướm khí nén
  • Khi mở van bướm khí nén cánh van bướm sẽ song song với dòng chảy trong ống giúp cho lưu lượng chất chảy qua đường luôn được đảm bảo
  • Thao tác lắp đặt và thay thế cho van bướm khí nén hết sức đơn giản
  • Giá thành của van bướm điều khiển khí nén rẻ nhất (so với  van bi, van cổng, hoặc van cầu cùng điều khiển bằng khí nén)
  • Khả năng đóng mở van bướm khí nén cực kỳ nhanh chóng – thông thường từ 1-2 giây.
  • Gioăng – Ron ( Seal) chống ăn mòn tốt, có độ kín cao nhất.
  • Sử dụng van bướm khí nén có tính an toàn cao so với các loại van điều khiển khác trên thị trường
  • Ứng dụng van bướm điều khiển khí nén rộng rãi cho nhiều môi trường khác nhau
  •  Cần có hệ thống cấp khí nén hoặc máy nén khí xách tay để điều khiển van bướm điều khiển khí nén
  •  Giá thành của bộ điều khiển tự động tuyến tính tương đối cao
  •  Bảo hành bảo dưỡng bộ điều khiển khí nén cần người có chuyên môn kỹ thuật

Ưu điểm của van bướm khí nén wafer

Qua phân tích chúng ta sẽ thấy van bướm điều khiển khí nén có nhiều ưu điểm và ít ưu điểm, các ưu điểm của van bướm khí nén đã biến chúng trở thành van tự động được sử dụng phổ biến và ưu tiên nhất khi lựa chọn

Với những ưu điểm có thể nói là vượt trội thì rất kho để các bạn bỏ qua khi biết đến dòngvan bướm điều khiển bằng khí nén này phải không nào, đặc biệt khi giá thành của van bướm khí nén thuộc loại rẻ nhất trong các van bướm điều khiển tự động

Van bướm điều khiển khí nén Wafer có giá thành rẻ nhất thị trường

8. Mua van bướm điều khiển theo kiểu kết nối

Trên thị trường hiện nay có rất nhiều các đơn vị cung cấp sản phẩm van bướm điều khiển khí nén, với nhiều nhãn hiệu khác nhau và chất lượng cũng khác nhau, yếu tố kỹ thuật đối với van bướm điều khiển khí nén vẫn phải đặt lên hàng đầu

kho van bướm khí nén wafer

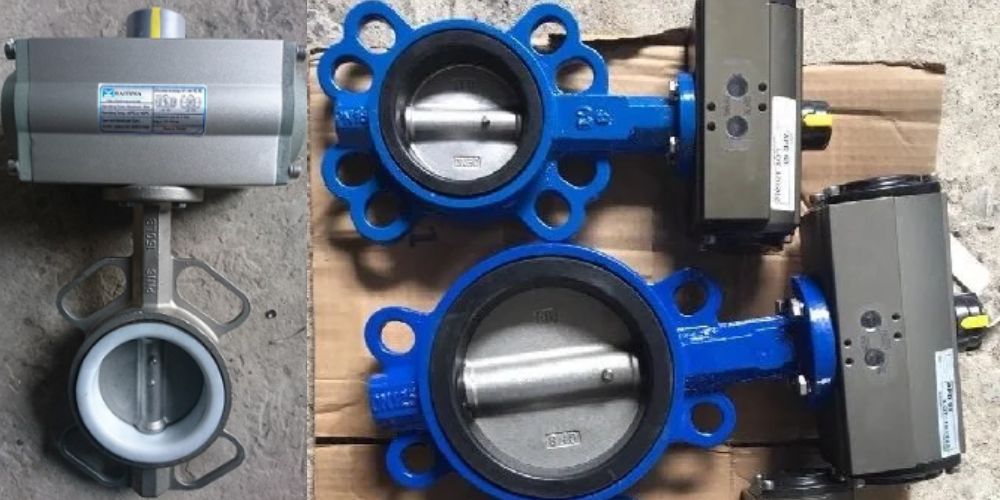

8.1 Van bướm khí nén kiểu wafer

Đây là một trong những kiểu kết nối phổ biến nhất của van cánh bướm điều khiển khí nén, bởi kết nối này linh hoạt ở chỗ phù hợp với tất cả các loại mặt bích khác nhau. Kiểu Wafer được dùng để mô tả kiểu lắp đặt của van bướm điều khiển khí nén lên đường ống, kiểu lắp đặt này chính là kiểu kẹp sau đó siết chặt bulong, điều này có nghĩa là van bướm sẽ được kẹp chặt bởi 2 mặt bích hàn trên đường ống để định vị cho đúng vị trí van bướm khí nén trên đường ống.

Van bướm điều khiển khí nén wafer là gì ?

Kiểu kết nối của van cánh bướm điều khiển khí nén phụ thuộc vào kiểu kết nối của thân van, thông thường người dùng sẽ ưu tiên chon van bướm khí nén kết nối kiểu wafer, bới tính lắp lẫn đa dạng mặt bích của chủng loại van bướm điều khiển khí nén này

Van bướm điều khiển khí nén Wafer lắp tiêu chuẩn mặt bích BS, JIS, DIN, ANSI

Tất cả các sản phẩm van bướm kẹp khác

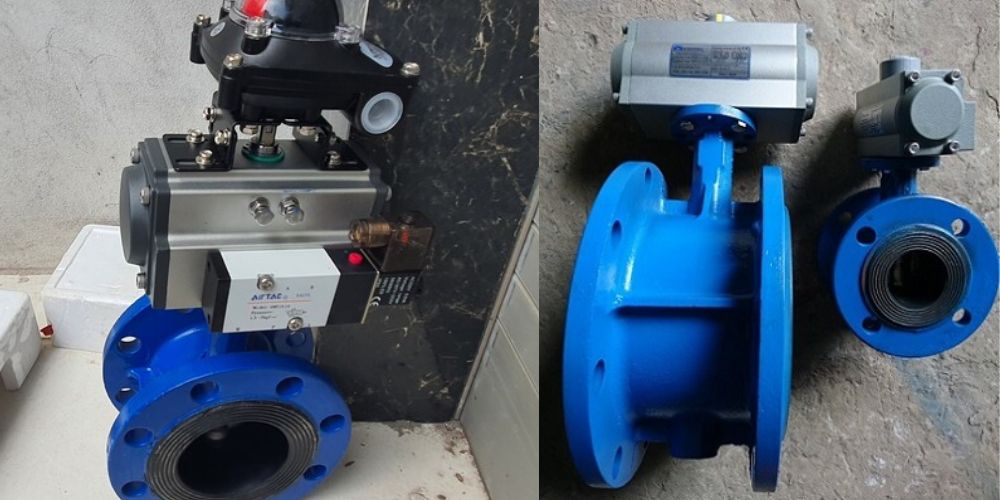

8.2 Van bướm khí nén có mặt bích liền thân

Khi kết nối van bướm điều khiển khí nén bằng kiểu wafer không đáp ứng được thì ưu tiên phổ biến tiếp theo chính là kết nối mặt bích, khi đó sẽ sử dụng loại thân van có 2 mặt bích liền thân bởi giá thành của bộ van bướm khí nén sẽ trở nên đắt hơn

Mặc dù giá thành tăng cao, nhưng trong trường hợp dòng lưu chất có áp suất cao, lưu chất có thể gây ảnh hưởng tới môi trường xung quanh và con người, hoặc khi đường ống mà van bướm điều khiển khí nén lắp đặt vào có kích cỡ lớn thì việc lựa chọn van bướm khí nén có thân kiểu mặt bích là bắt buộc

Nhiều sản phẩm van bướm mặt bích khác nhau

9. Mua van bướm điều khiển theo vật liệu thân van

Chúng tôi – tập thể những kỹ sư bán hàng luôn ưu tiên về kỹ thuật và đặt chất lượng van bướm điều khiển khí nén làm yếu tố tiên quyết, chúng tôi hiểu tầm quan trọng của toàn hệ thống và vai trò của vật liệu van bướm khí nén trong các đường ống – Một trong số đó chính là vật liệu thân van bướm khí nén phù hợp với dòng lưu chất đáp ứng được nhiệt độ và áp suất giới hạn

van bướm điều khiển khí nén là gì 1

9.1 Van bướm khí nén có thân làm từ nhựa

Van bướm điều khiển khí nén có thân bằng nhựa là lựa chọn ưu tiên hàng đầu khi sử dụng trong những hệ thống dẫn lưu chất có chứa các thành phần hóa chất, như nước thải chưa qua xử lý thô, các dòng nước thải trong các nhà máy hóa chất, hoặc nhà máy sản xuất sản phẩm liên quan đến hóa chất

Tham khảo thêm Nhựa PVC là gì  | Tất cả các sản phẩm van bướm nhựa pvc

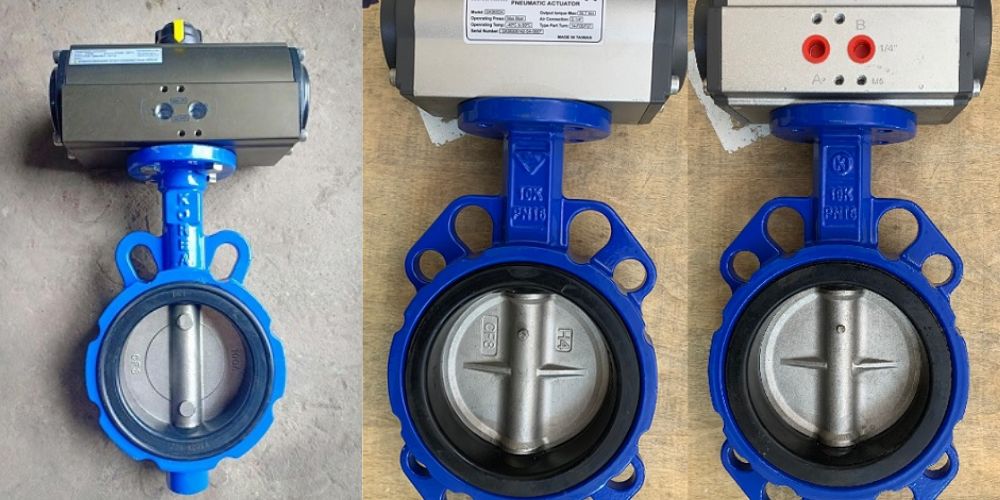

9.2 Van bướm điều khiển khí nén có thân gang cánh van inox

Với những lưu chất như nước thải đã qua xử lý, các dòng nước cấp, hoặc chất lỏng không ăn mòn ở nhiệt độ không cao, việc lựa chọn van bướm điều khiển khí nén có thân làm bằng gang cánh là vật liệu inox sẽ được lưu ý đầu tiên khi lựa chọn van bướm khí nén có thân là kim loại

Tham khảo thêm về van bướm gang

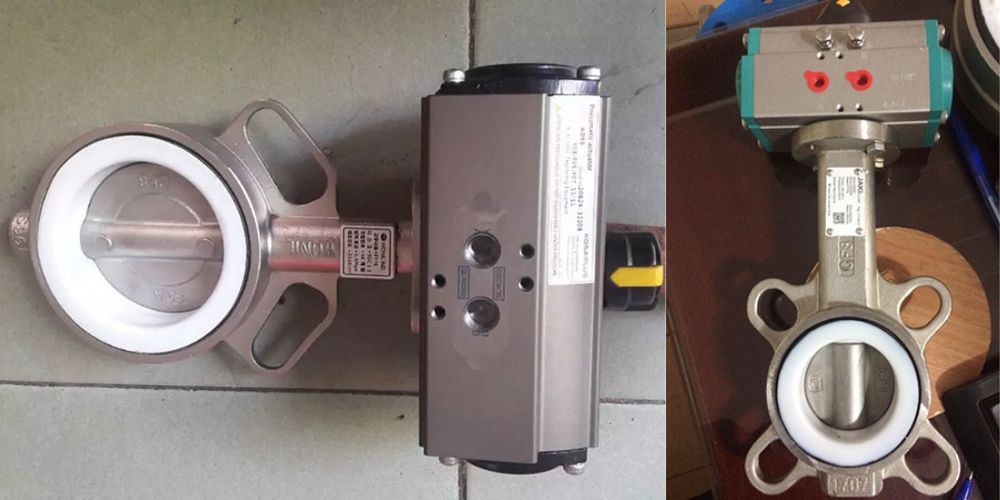

9.3 Van bướm điều khiển khí nén toàn thân inox

Van bướm khí nén có thân chất liệu inox có độ bền cao, van có khả năng chịu nhiệt và áp lực lớn, không đòi hỏi bảo dưỡng van liên tục, đồng thời van cánh bướm điều khiển khí nén có khả năng chống hoen gỉ nên không làm thay đổi tính chất các chất đi qua đường ống, ngoài ra van bướm điều khiển khí nén thân inox sẽ an toàn khi sử dụng trên các hệ thống cung cấp nước sạch hay chế biến thực phẩm.

Xem thêm inox 304 là gì | Tất cả các van bướm inox khác

10. Van bướm điều khiển khí nén có đa dạng ứng dụng

Hiện nay sản phẩm van bướm điều khiển bằng khí nén là một trong những sản phẩm rất thông dụng và được ứng dụng vô cùng rộng rãi trong thực tế.

»» Ứng dụng van bướm khí nén trong hệ thống

  • Van bướm khí nén được ứng dụng trong các nhà máy nước sạch, xử lý nước, cấp thoát nước sinh hoạt, nước thải, nước công nghiệp sản xuất.
  • Sử dụng van bướm điều khiển khí nén nhiều trong nhà máy thủy điện, đập thủy điện, hồ chứa, nhiệt điện, Kênh hút nước
  • Các nhà máy sản xuất với môi trường dạng hạt: xi măng, bột giấy, bột,… sử dụng van bướm điều khiển khí nén có thân làm từ inox hoặc thép
  • Nhà máy sản xuất thực phẩm, đồ uống: bia, rượu, mía đường, sữa, nước giải khát… sử dụng nhiều van bướm khí nén cho việc tự động hóa
  • Nhà máy chế tạo, nghiên cứu, viện kỹ thuật, viện hóa học, viện môi trường, viện thủy lợi

van bướm điều khiển khí nén là gì 2

»» Ứng dụng van bướm điều khiển khí nén trong các môi trường

  • Dùng van bướm khí nén để đóng mở nước sạch, nước thải, nước nóng.
  • Ứng dụng van bướm điều khiển khí nén trong đóng mở trong ống dẫn khí trong các hệ thống khí nén.
  • Sử dụng van bướm khí nén trong đóng mở đường ống khí gas, oxy, nhiệt độ cao.
  • Hệ thống cấp xả liệu, chất rắn, chất lỏng, chất bột cũng sử dụng nhiều van bướm điều khiển khí nén

11. Lưu ý quan trọng khi mua van bướm điều khiển khí nén

Công ty Cổ Phần Kỹ Thuật Vimi với hơn 10 năm kinh nghiệm về thiết bị van điều khiển nên những lưu ý sau đây là vô cùng cần thiết cho mọi khách hàng khi có kế hoạch mua van bướm điều khiển khí nén:

  • Xác định van bướm điều khiển khí nén là tác động đơn hay tác động kép
  • Lựa chọn van bướm điều khiển khí nén đóng mở kiểu ON/OFF hoặc tuyến tính
  • Lựa chọn vật liệu chế tạo van bướm điều khiển khí nén phù hợp môi trường sử dụng
  • Cân nhắc kiểu kết nối van bướm điều khiển khí nén với đường ống
  • Cần xem xét đến momen xoắn của đầu điều khiển khí nén
  • Lựa chọn thương hiệu van bướm điều khiển khí nén sẵn hàng và có giá thành rẻ – hợp lý

Kho van bướm điều khiển bằng khí nén

Tuỳ thuôc vào các đơn đặt hàng mà các dạng cánh bướm hay gioăng sẽ khác nhau, đội ngũ bán hàng của Vimi sẽ tư vấn lựa chọn tối ưu nhất cho hệ thống của bạn.

Kho van bướm điều khiển khí nén

12. Top những thương hiệu van bướm điều khiển khí nén

Van bướm điều khiển khí nén là sự kết hợp giữa thân van và bộ điều khiển khí nén tạo thành một bộ van bướm điều khiển khí nén hoàn chỉnh. Tên gọi của bộ van bướm khí nén thường được gọi theo tên của nhà sản xuất hoặc thương hiệu của bộ điều khiển khí nén, chính vì vậy khi mua hàng quý khách nên lưu ý điều này

Với nhiều năm cung cấp dòng van bướm khí nén, thống kê và theo dõi phản hồi của khách hàng về chất lượng – giá thành và độ bền theo thời gian của các bộ van bướm điều khiển khí nén chúng tôi liệt kê các thương hiệu phổ biến cho dòng van bướm khí nén

12.1 Van bướm khí nén có bộ điều khiển được nhập khẩu từ Hàn Quốc

Đi đầu trong đánh giá về sự phổ biến, với chất lượng đảm bảo và được nhiều đơn vị nhà thầu hoặc chủ đầu tư lựa chon vẫn là các van bướm điều khiển khí nén mang thương hiệu Hàn Quốc, các bộ khí nén nhập khẩu từ nước công nghiệp này có chất lượng bền theo thời gian tuy nhiên giá thành ở mức phân khúc khá

12.2 Van bướm khí nén có bộ điều khiển xuất xứ Đài Loan

Ở phân khúc có giá thành thấp hơn và được không ít đơn vị lựa chọn, các sản phẩm van bướm điều khiển khí nén có đầu điều khiển nhập khẩu từ Đài Loan rất phù hợp với phân khúc chủ đầu tư cùng là quốc gia Đài Loan, Trung Quốc và cả những dự án chủ đầu tư trong nước

12.3 Các van bướm điều khiển khí nén phổ biến khác

Với phân khúc khách hàng cao hơn, chất lượng thuộc nhóm các nước công nghiệp đã phát triển điển hình là van bướm điều khiển khí nén đồng bộ cả thân van và đầu khí nhãn hiệu Kitz là một trong những sản phẩm van bướm khí nén tiêu biểu cho chất lượng cao của những bộ van bướm điều khiển khí nén này

13. Mua van bướm khí nén do Vimi cung cấp có lợi thế gì

Đa dạng các phân khúc đầu khí nén cũng như thân của van bướm điều khiển khí nén sẽ giúp chúng tôi phục vụ được nhiều phân khúc khách hàng khác nhau, do tính chất của từng dự án, thương hiệu và độ lớn mạnh của mỗi chủ đầu tư khác nhau, cũng như ngân sách cho van bướm khí nén của mỗi đơn vị là khác nhau

Vimi là đơn vị nhập khẩu cung cấp van bướm khí nén hàng đầu

Việc nhập sẵn số lượng lớn các bộ điều khiển khí nén và nhiều chủng loại van bướm khác nhau là yếu tố then chốt giúp chúng tôi có sẵn trọn bộ van bướm điều khiển khí nén, từ đó có thể nhanh chóng giao van bướm khí nén đến tận công trình của khác hàng khắp nơi trên Việt Nam

Kỹ sư của chúng tôi được đào tạo không chỉ về kỹ thuật mà còn thấu hiểu về sự khó khăn của mỗi đơn vị sử dụng, của từng người mua van bướm điều khiển khí nén, vì lẽ đó các kỹ sư bán hàng của chúng tôi sẽ lựa chọn cả thân và và bộ điều khiển khí nén phù hợp để đưa ra được mức giá phù hợp với ngân sách giành cho van bướm khí nén mà khách hàng đưa ra

Văn phòng hoặc kho của chúng tôi tại Hà Nội và Hồ Chí Minh, là một trong những giải pháp để đối ứng và giao hàng van bướm điều khiển khí nén nhanh chóng nhất. Mỗi hành động gọi mua van bướm khí nén là bạn đang trao cơ hội cho Vimi và chính mình – Hãy gọi theo Hotline để được tư vấn tốt nhất

"
