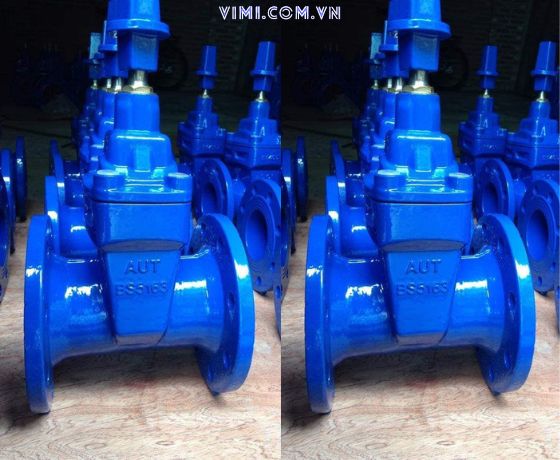

Van cổng – Van cửa | Đủ chủng loại – kích cỡ
Van cổng còn được gọi với các tên khác như “van cửa” là dòng van được sử dụng rất phổ biến trên nhiều loại hệ thống khác nhau

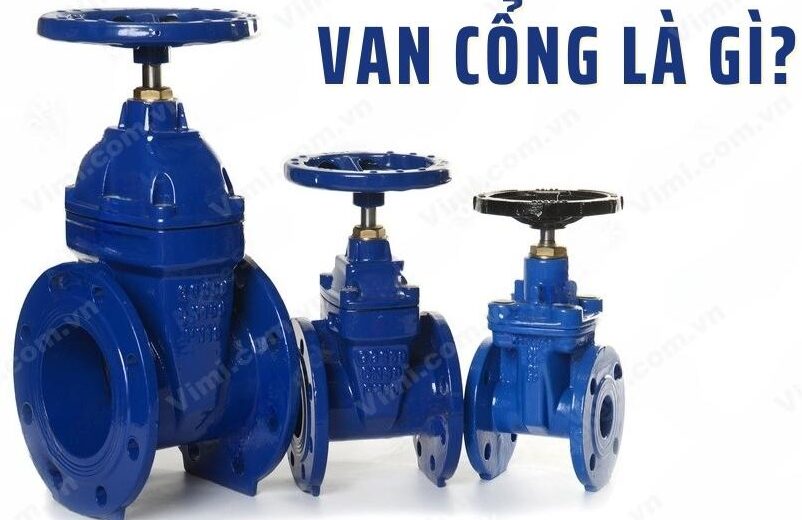

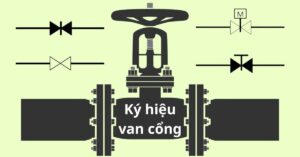

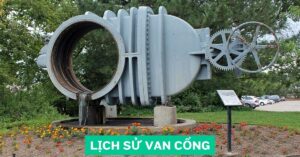

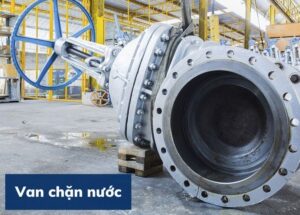

1. Định nghĩa về van cổng
Van cổng có tên tiếng anh là gate valve, là một loại van dùng để thực hiện chức năng đóng hoặc mở lưu chất chảy qua. Van hoạt động bằng cách nâng lên, hạ xuống cánh van giống như những cánh cổng, cánh cửa nên nó được gọi là van cổng hoặc van cửa

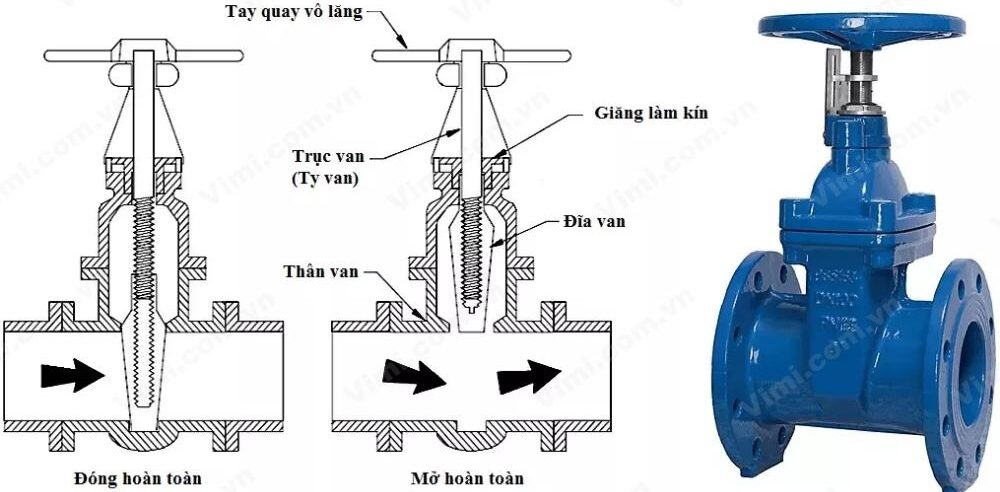

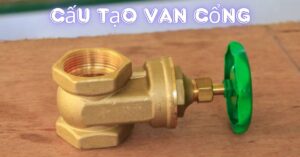

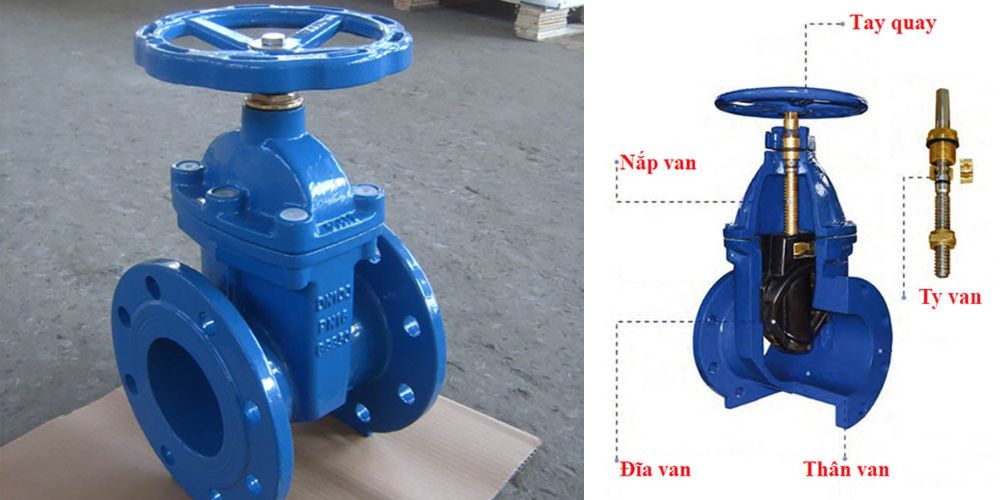

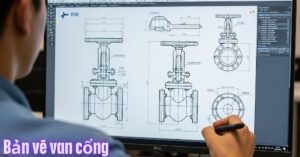

2. Cấu tạo của van cổng
Van có cấu tạo cơ bản gồm các bộ phận dưới đây
- Thân van
- Tay van hoặc bộ phận vận hành tự động
- Đĩa van
- Nắp van
- Gioăng làm kín
- Ty van

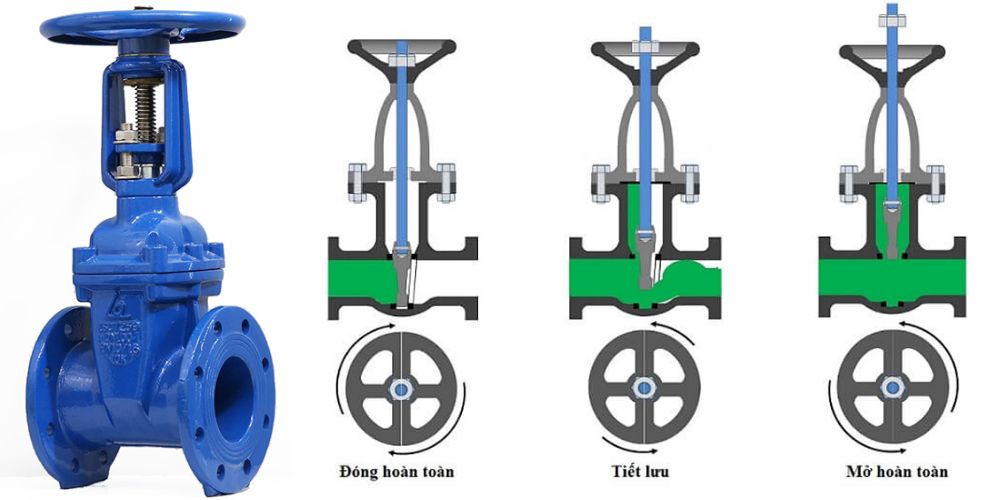

3. Nguyên lý hoạt động
Van có 3 trạng thái là đóng hoàn toàn, mở hoàn toàn và tiết lưu. Khi quay vô lăng, tác động lực xoay lên trục van, đĩa van sẽ di chuyển dần dần lên trên theo trục, tạo khoảng trống cho phép dòng lưu chất đi qua

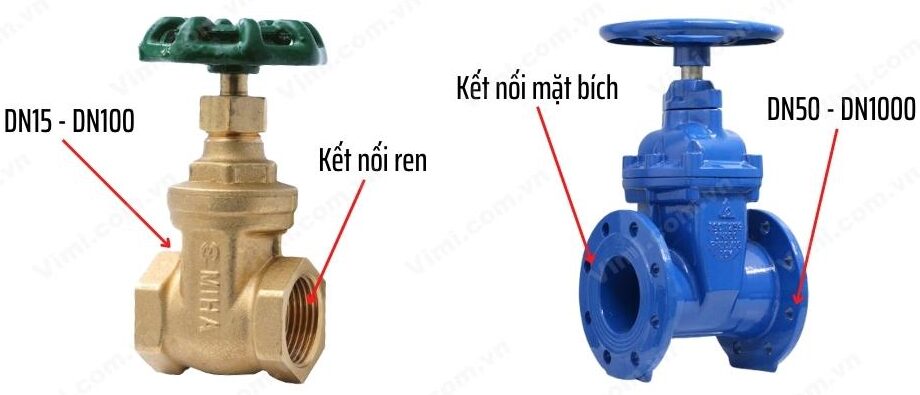

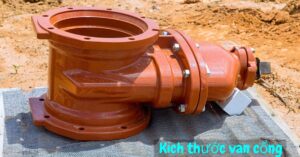

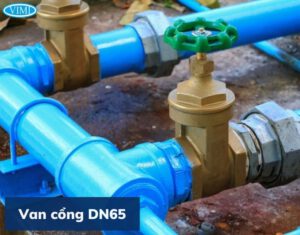

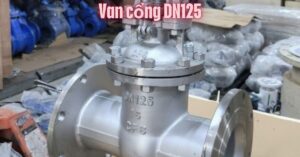

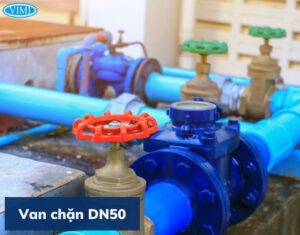

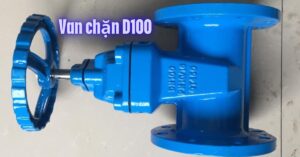

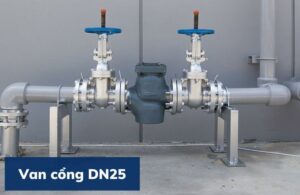

4. Kích thước van cửa
Kích thước của van cổng thường từ DN10 ~ DN1000, phù hợp với việc lắp đặt trên các ống có kích thước theo tiêu chuẩn ống thép

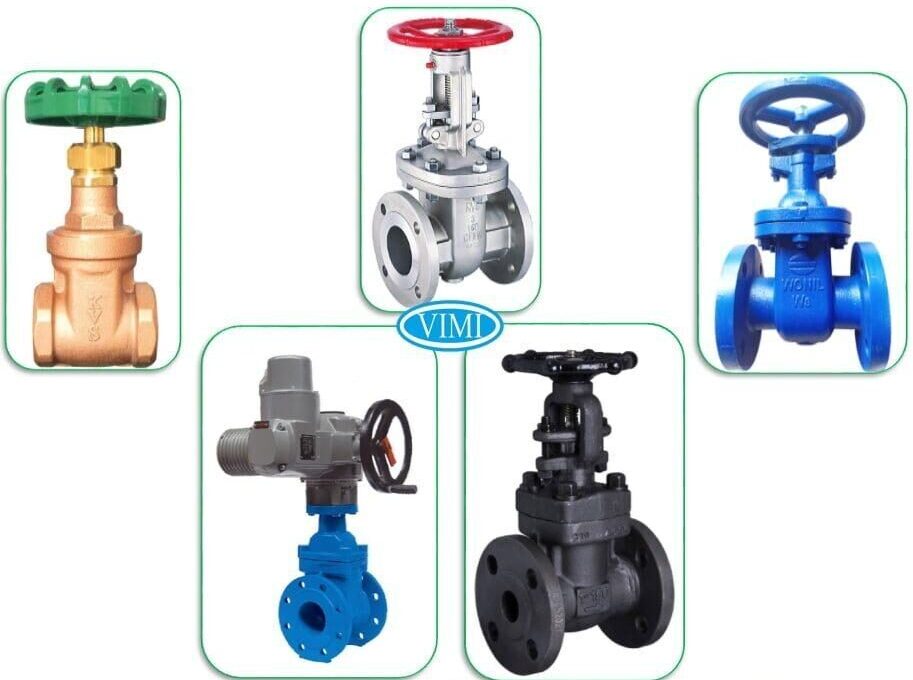

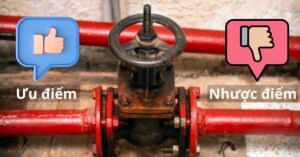

5. Ưu và nhược điểm của van cổng
Van cửa nói riêng hay bất cứ van công nghiệp nào cũng sẽ có ưu và nhược điểm riêng
Ưu điểm van cổng | Nhược điểm van cổng |
|
|
6. Chủng loại van cổng
Dựa vào đặc điểm cấu tạo, người ta phân loại dựa vào kiểu hoạt động của ty van

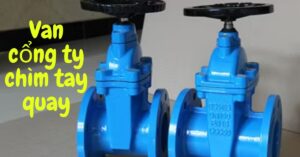

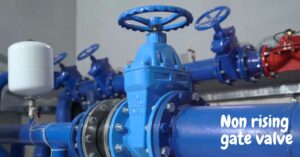

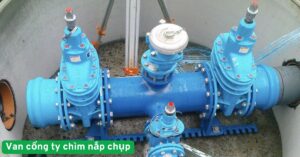

6.1 Van cổng ty chìm
Van cổng kiểu ty chìm là loại van mà có ty nằm bên trong thân van, khi vận hành van từ trạng thái đóng sang mở hoặc từ mở sang đóng thì kích thước toàn bộ van không thay đổi, chỉ có cánh van là di chuyển lên xuống.
Chúng ta không thể nhận biết được trạng thái đóng mở của van bằng mắt thường, van cổng ty chìm có kích thước nhỏ gọn nên được dùng nhiều trên các hệ thống có không gian lắp đặt chật hẹp.

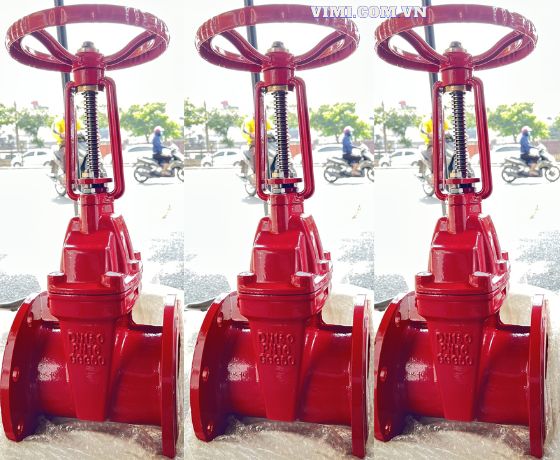

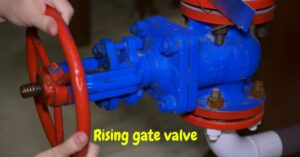

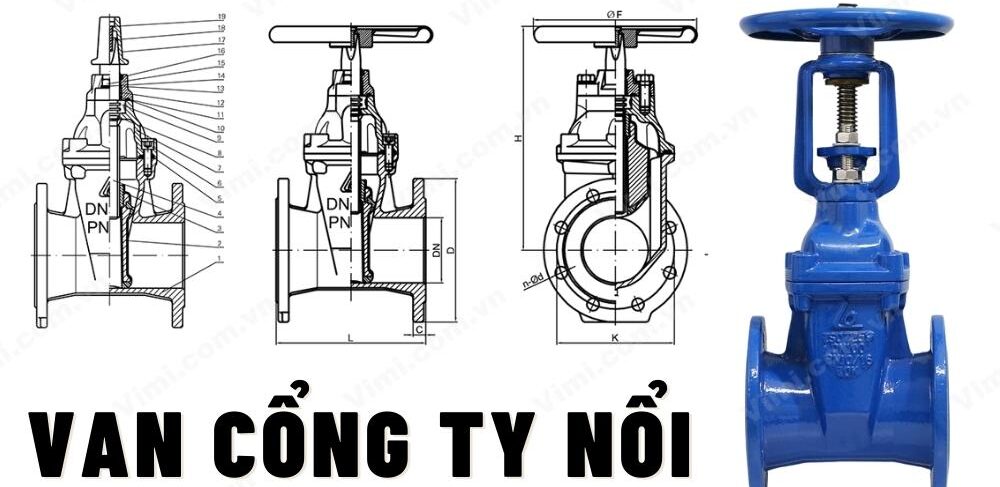

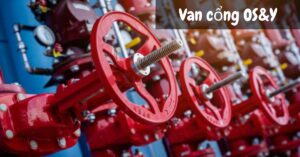

6.2 Van cổng ty nổi
Van cổng kiểu ty nổi là loại van có thể nhìn thấy ty – trục một cách rõ ràng, trong quá trình vận hành van thì có thể thấy ty van nổi lên trên.
Trục van sẽ nâng lên, hạ xuống cùng với cách van trong quá trình đóng mở. Vì thế người vận hành có thể biết được van đang ở vị trí đóng hay vị trí mở từ xa.

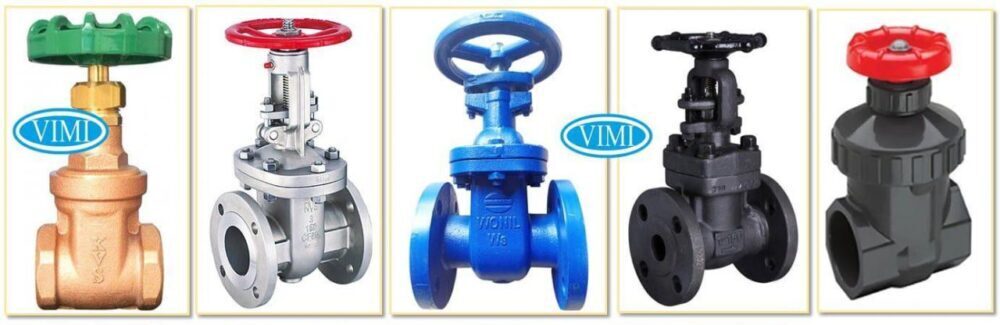

7. Vật liệu van cổng
Vật liệu chế tạo van cổng rất phong phú từ gang, đồng, thép và inox, thậm chí van còn được chế tạo bằng cả vật liệu nhựa.

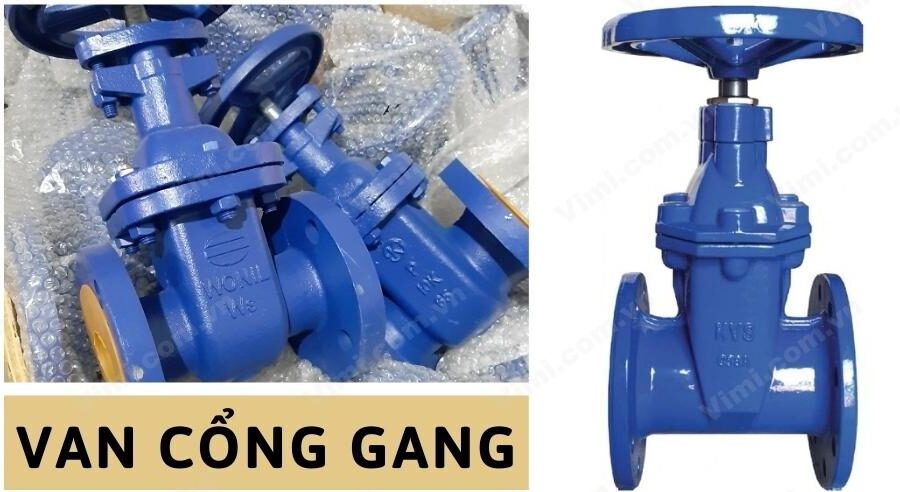

7.1 Van cổng gang
Van cổng làm từ gang là van cửa phổ biến nhất, bởi giá thành rẻ, độ bền khá cao, phù hợp cho các hệ thống cấp thoát nước, PCCC… vật liệu thân van thuộc nhóm kim loại rẻ nhất.

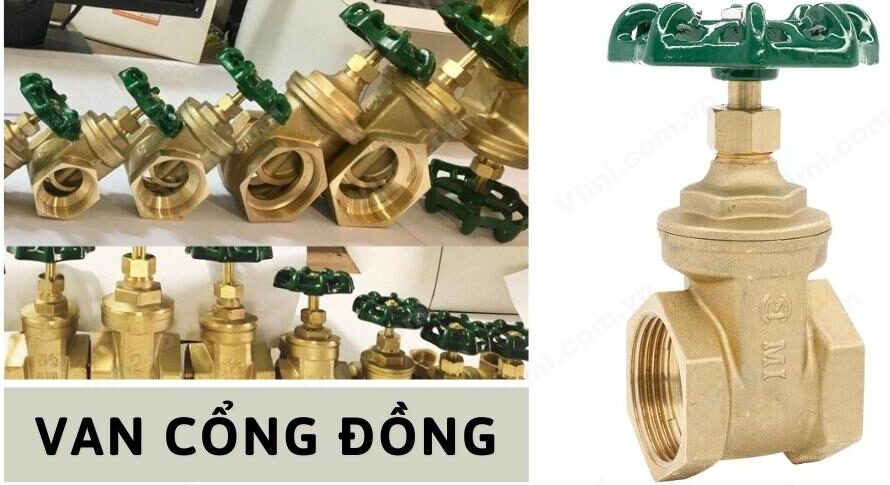

7.2 Van cổng đồng
Van làm từ vật liệu đồng là dòng van cửa kích thước nhỏ, phù hợp với các loại hệ thống có áp suất và nhiệt độ làm việc không quá cao. Van có giá thành rẻ và kết nối kiểu ren tiện lợi.

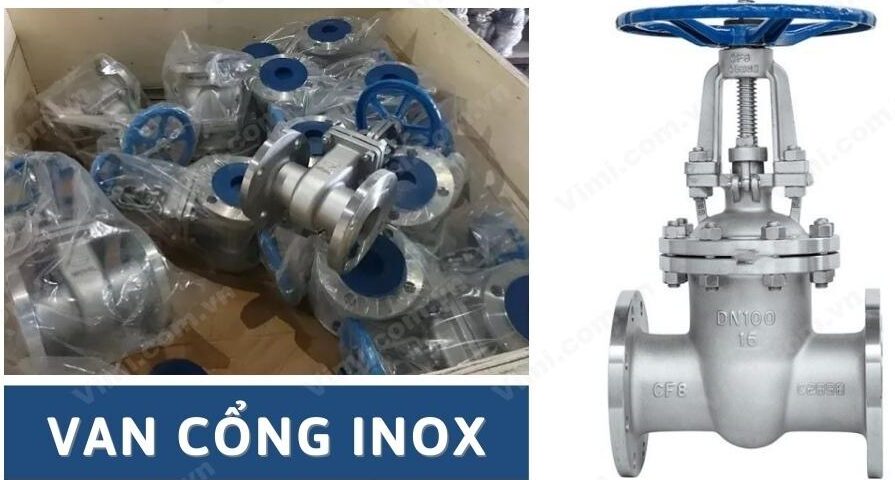

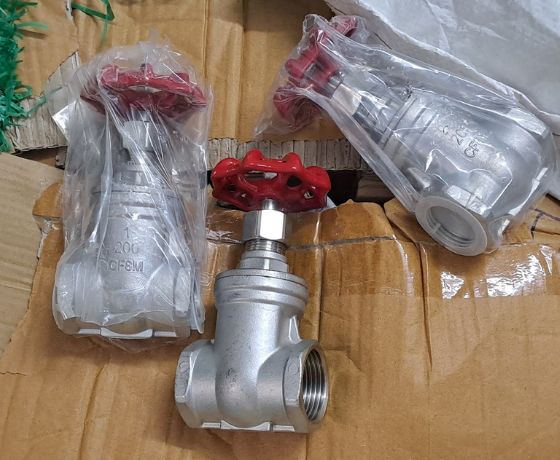

7.3 Van cổng inox
Van làm từ vật liệu inox có khả năng làm việc tốt hơn các van kim loại khác, van có thể hoạt động tốt trong các môi trường có tính ăn mòn mạnh, nồng độ axit cao. Giá thành van cũng là cao nhất trong các dòng van cổng

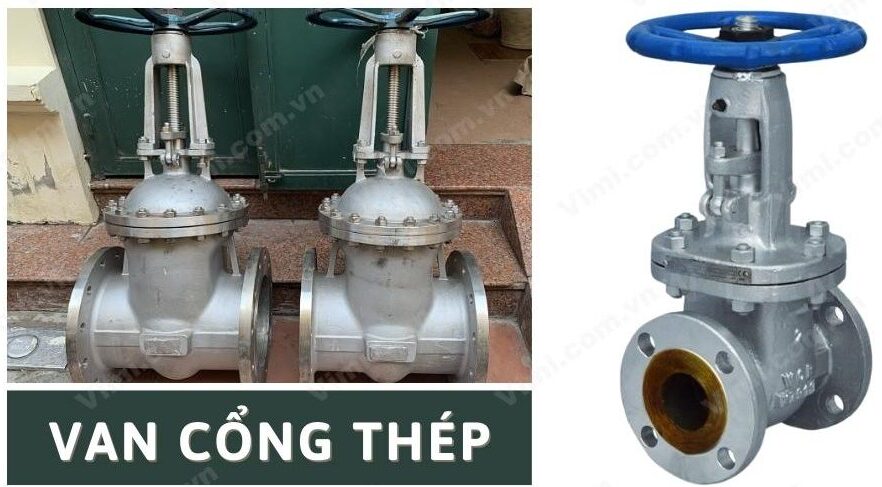

7.4 Van cổng thép
Van thân thép có ưu điểm hơn các van kim loại khác về khả năng chịu áp lực lớn và nhiệt độ cao. Van được sử dụng cho các môi trường chịu áp lực lớn và có nhiệt độ cao

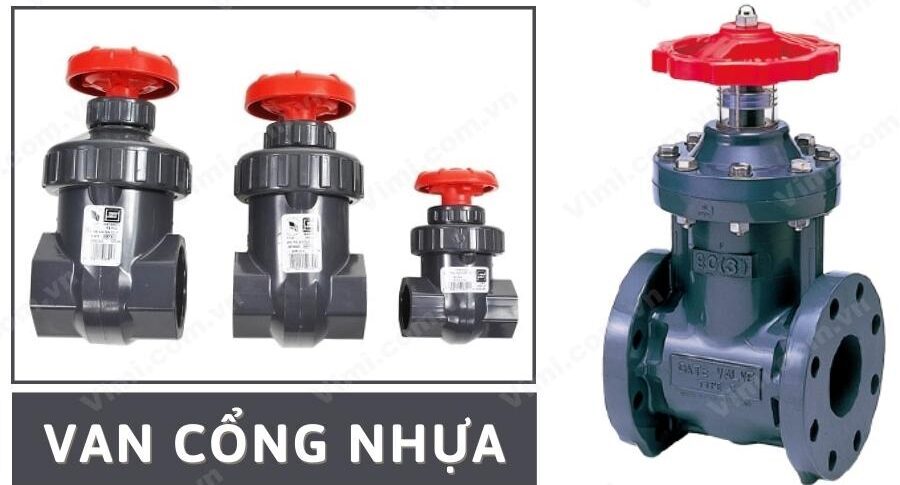

7.5 Van cổng nhựa
Van thân nhựa không bị ôxy hóa và chống hóa chất ăn mòn tốt, do đó van cửa làm từ nhựa được ứng dụng nhiều trong hệ thống hồ bơi, bể chế nước, hóa chất, đồ uống, thực phẩm….

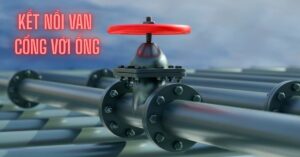

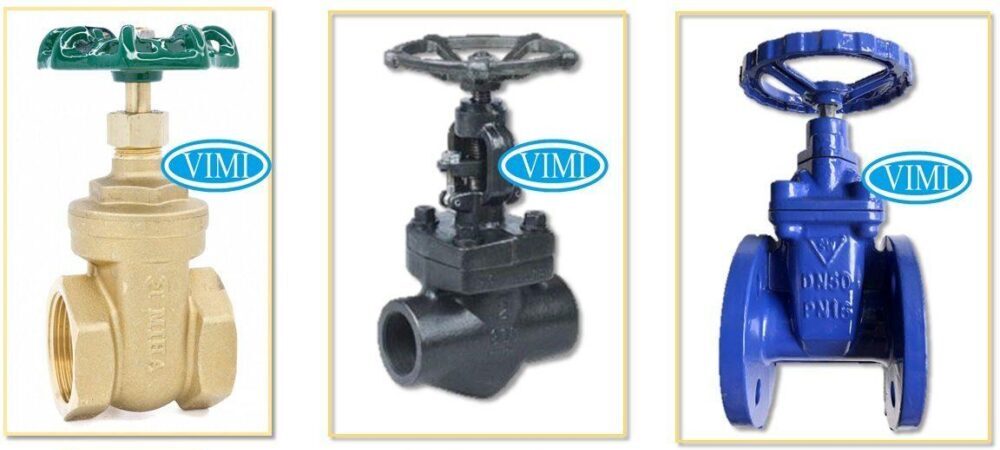

8. Kết nối van cửa
Van cửa có kích từ DN15 cho tới DN5000 hoặc lớn hơn nữa, vì vậy van có nhiều kiểu kết nối khác nhau

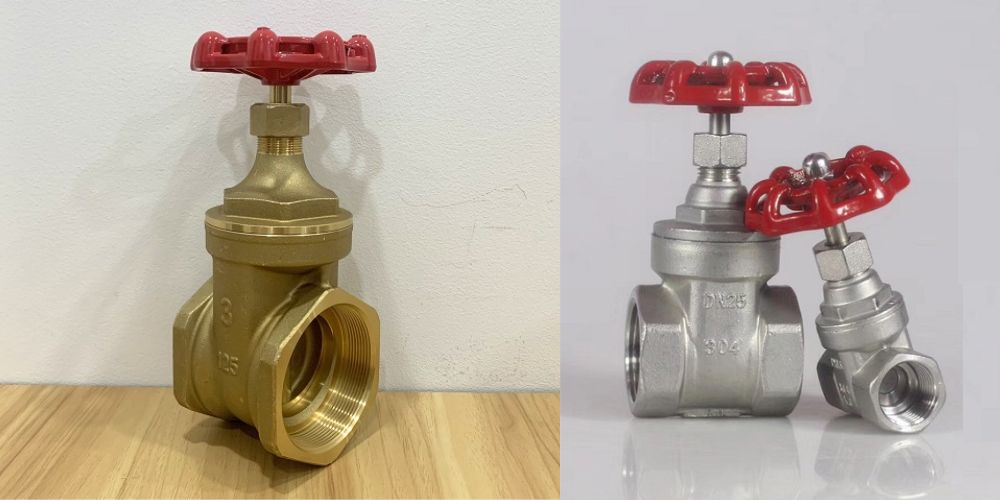

8.1 Van cửa nối ren
Van cổng kết nối bằng ren được sử dụng cho các hệ thống nhỏ có kích thước đường ống đến DN100, với ưu điểm: Giá rẻ, kết nối đơn giản, nhanh chóng, đa dạng vật liệu chế tạo

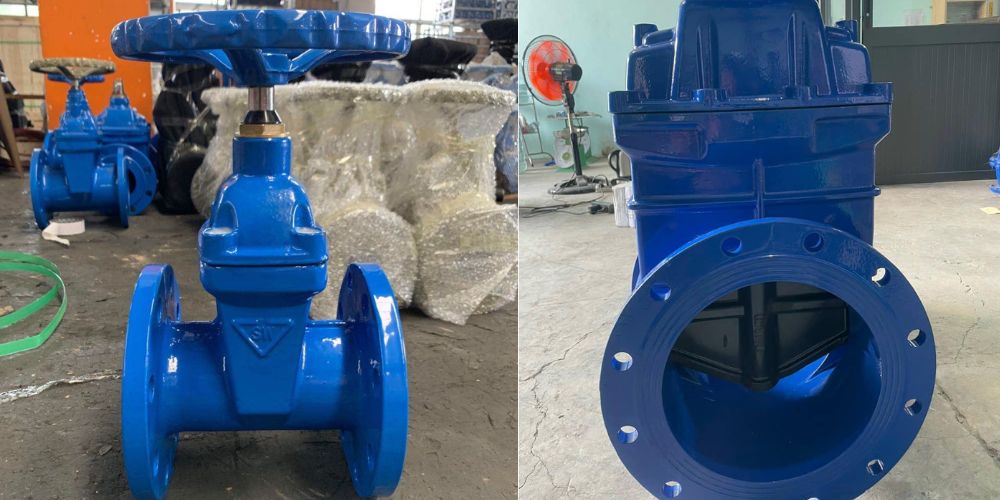

8.2 Van cổng mặt bích
Van cửa kết nối bằng mặt bích dùng nhiều trong các hệ thống đường ống lớn, trọng lượng van lớn hoặc chịu áp lực cao
8.3 Van cổng nối hàn
Van chủ yếu được sử dụng trong các hệ thống áp lực cao, kết nối hàn giúp cho mối nối giữa van và ống hoặc thiết bị có độ bền và khả năng chịu áp gần như đồng bộ với thân van cổng

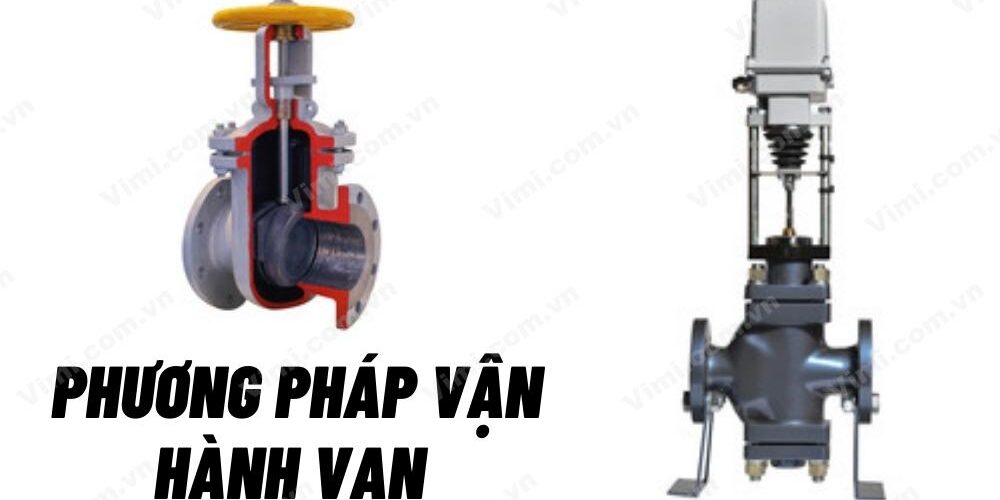

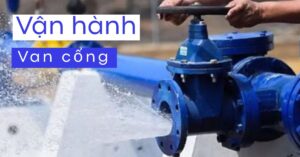

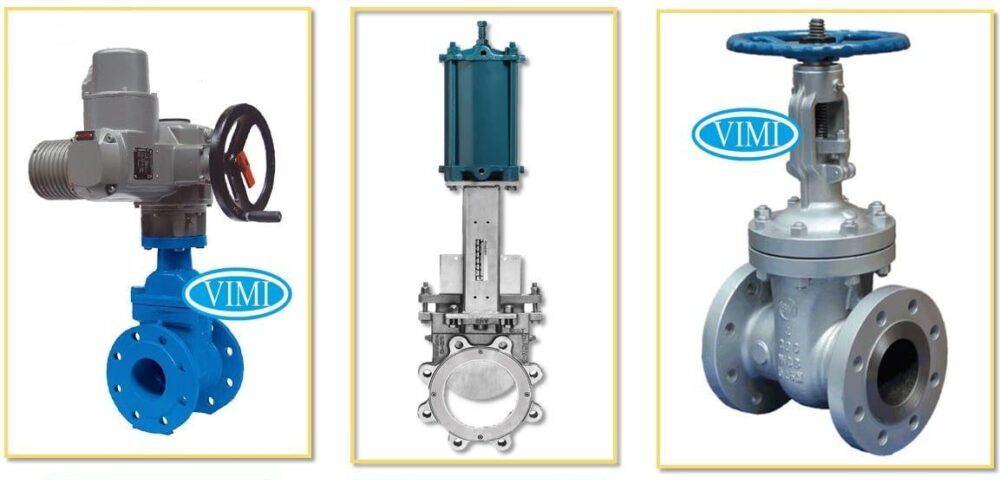

9. Vận hành van cửa
Van cửa cũng được đánh giá là dòng van công nghiệp có phong phú kiểu vận hành, đáp ứng được hầu hết các nhu cầu của người dùng

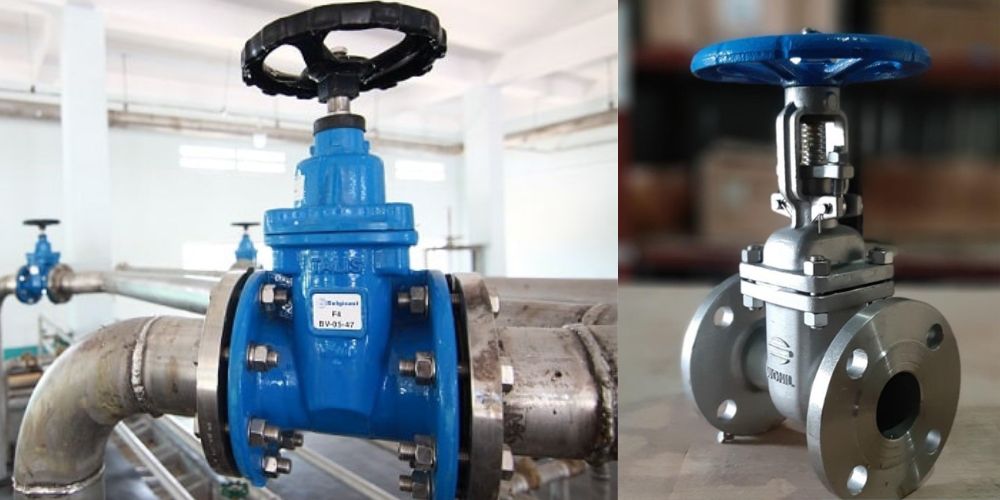

9.1 Van cổng tay quay
Van cổng vận hành bằng tay là van điều khiển cơ học, chỉ có thể dùng cho các hệ thống đường ống kích thước vừa phải. Van kích cỡ lớn thường sử dụng phương pháp điều khiển tự động điện

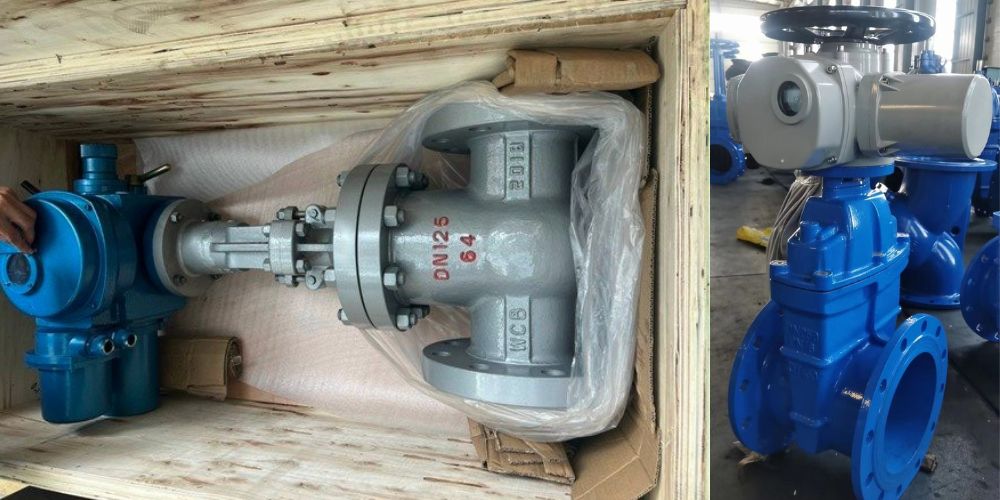

9.2 Van cổng điện
Van cổng điều khiển điện thường dùng cho những van có kích thước lớn, hoặc những vị trí lắp van hẹp không thể thao tác trực tiếp được, hoặc trên các hệ thống yêu cầu tự động hóa cao.

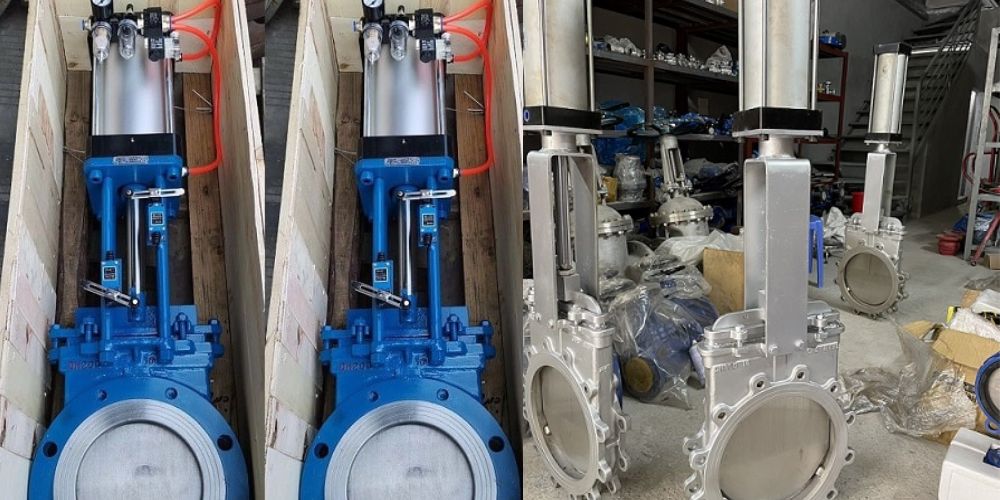

9.3 Van cửa khí nén

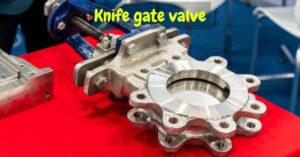

Van cửa vận hành bằng khí nén là dòng điều khiển tự động, dùng cho các hệ thống kích thước lớn, vận hành bằng khí nén an toàn hơn so với hệ thống điện và thường dùng với van cổng dao

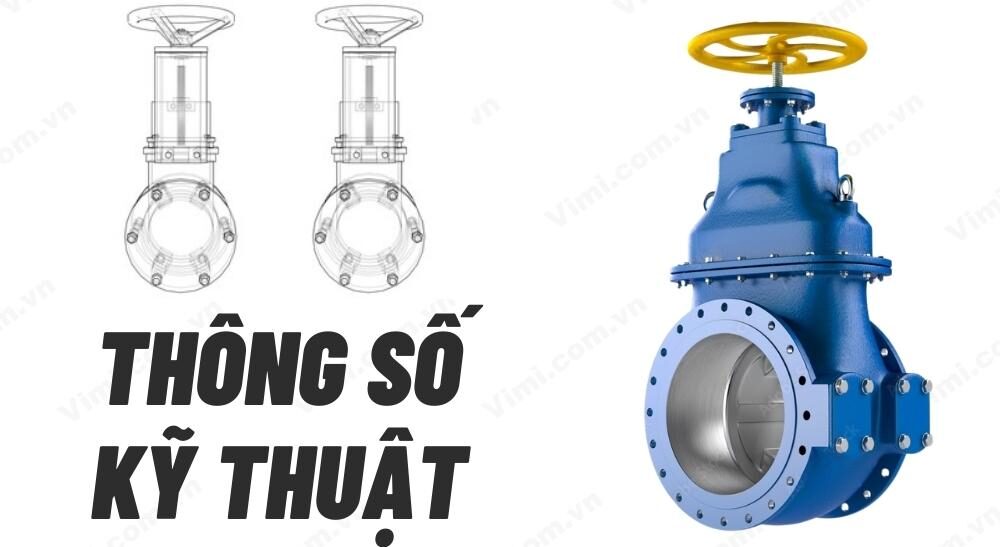

10. Tóm tắt hông số kỹ thuật chung
Van cổng có nhiều loại và mẫu mã khác nhau vì vậy thông số kỹ thuật cũng rất khác nhau, nhìn chung chúng ta có thể tổng hợp các thông số kỹ thuật của van cửa sẽ như sau:
- Tên sản phẩm: Van cổng – Van cửa
- Vật liệu: Thép, gang, đồng, inox
- Kích thước: DN15 ~ DN50 (nối ren), DN50 ~ DN1000 (nối bích
- Kiểu kết nối: Mặt bích – nổi ren – nối hàn
- Áp suất giới hạn: PN10 – PN16 – PN20 – PN40

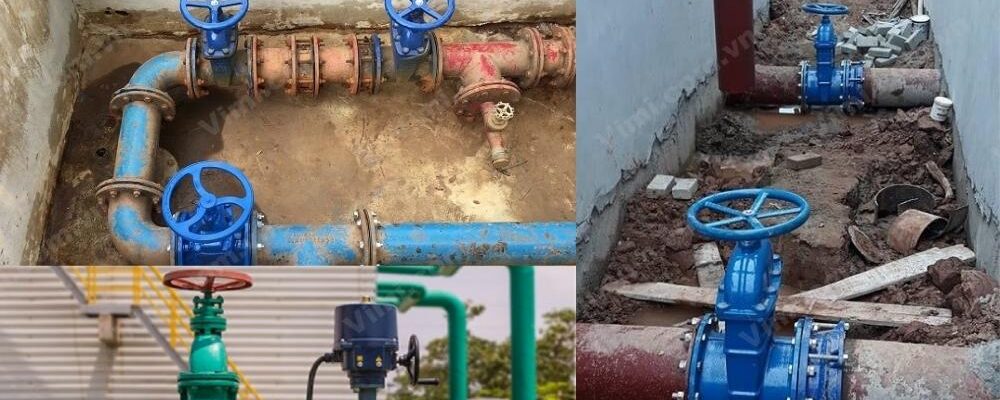

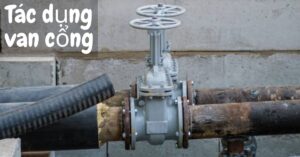

11. Ứng dụng van cổng
Van được ứng dụng rất rộng rãi trong công nghiệp, tiêu biểu là trong các hệ thống dẫn nước (nước cấp, nước thải, nước trong tưới tiêu,…), hệ thống dẫn vật liệu khô dạng bột hoặc dạng hạt
12. Thương hiệu van cổng phổ biến
Tại Việt Nam các thương hiệu van cổng ngày càng trở nên đa dạng và phong phú. Van cửa có xuất xứ từ châu Âu, G7, Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc, Việt Nam…
Dưới đây là các thương hiệu uy tín được nhiều người sử dụng lựa chọn và đánh giá phản hồi rất tốt, chúng tôi khuyên quý khách hàng nên tham khảo:
- Wonil – Sanwoo: Van đến từ Hàn quốc
- Toyo – Kitz – Tomoe: Thương hiệu Nhật Bản
- ARV – AUT: Phân khúc Malaysia

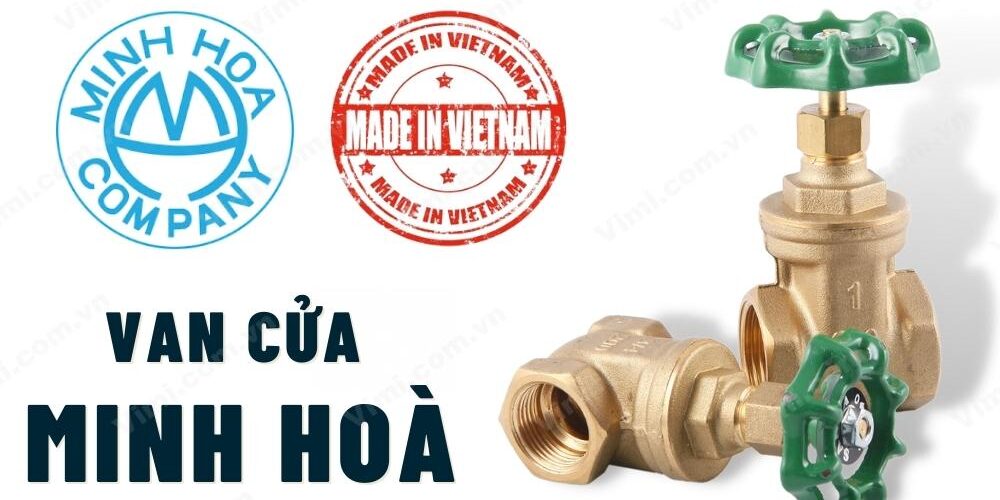

13. Van sản xuất tại Việt Nam

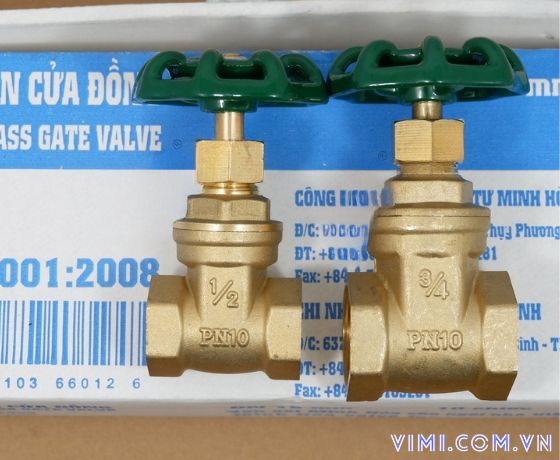

Van cửa Minh Hoà ngày càng khẳng định được thương hiệu và vị thế của mình tại thị trường van Việt Nam và quốc tế. Van được đúc từ đồng nên còn được gọi là van cửa đồng Minh Hoà.
14. Giá van cổng
Giá van cửa không cố định mà liên tục thay đổi phụ thuộc vào nhiều sự biến đổi giá của các yếu tố như: Giá vật liệu, giá vận chuyển, tỷ giá ngoại tệ của nước xuất khẩu và Việt Nam đồng, thời điểm nhập kho tại Việt Nam và số lượng nhập hàng nhập, cũng như chất lượng của van

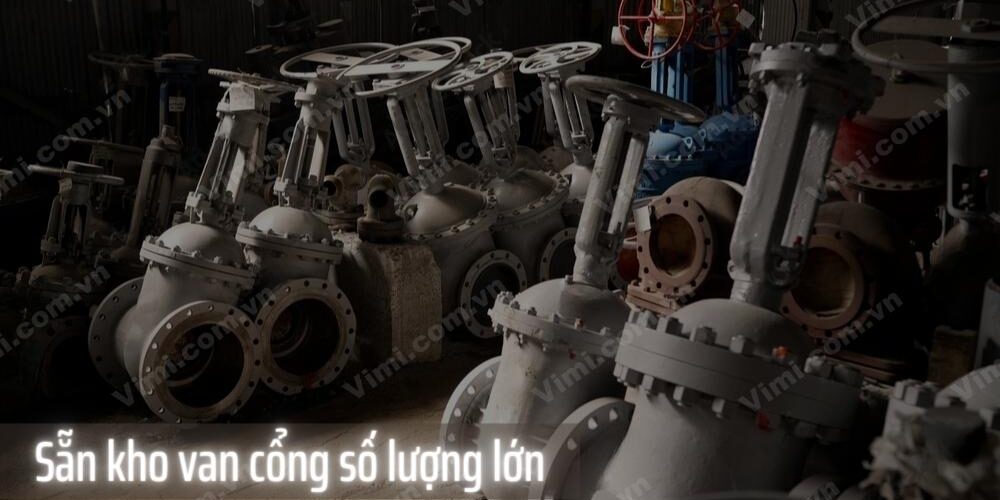

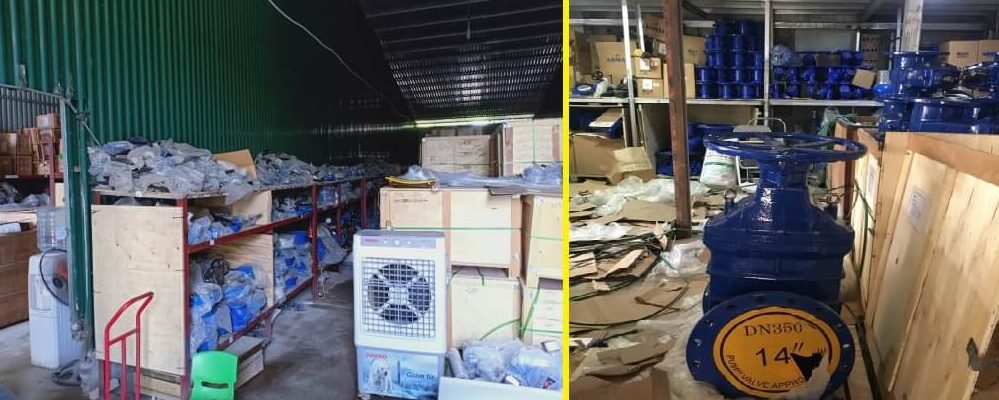

15. Kho van cổng ở đâu
Phần lớn van cửa được các nhà phân phối stock tại Hà Nội và Hồ Chí Minh. Công ty chúng tôi là một trong những nhà cung cấp có kho tại Bắc (HN), Trung (Đà Nẵng), Nam (HCM) với nhiều chủng loại khác nhau, nhiều kích cỡ

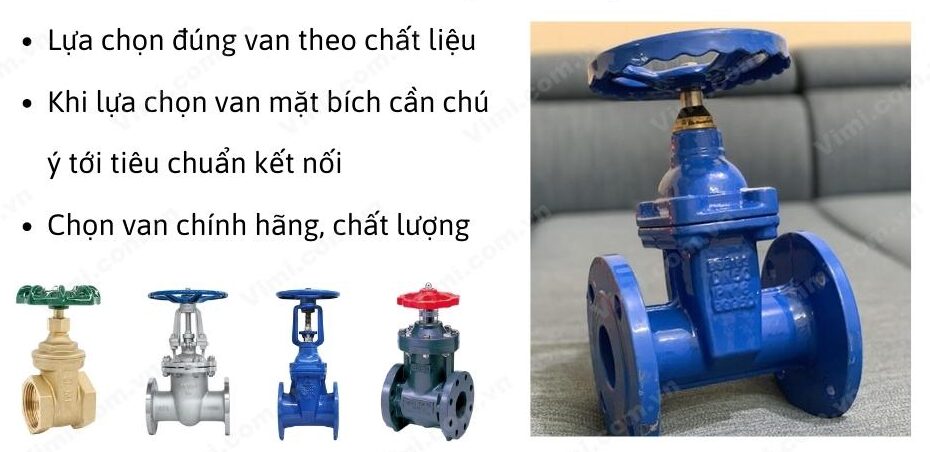

16. Hướng dẫn chọn van cổng
Để có thể chọn được đúng loại van cửa đảm bảo các yêu cầu kỹ thuật và phù hợp với nhu cầu về chất lượng, thì người sử dụng cần lưu ý các bước được liệt kê phía dưới

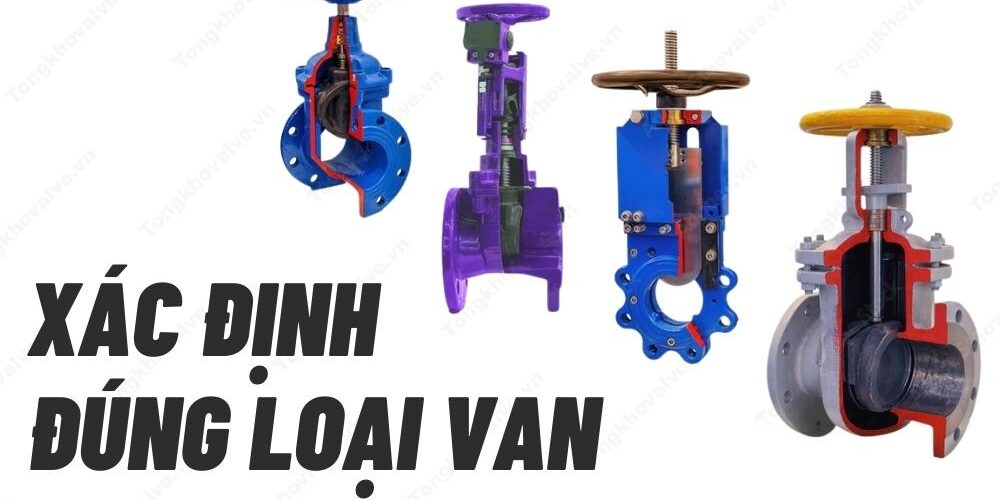

16.1 Chọn đúng chủng loại
Người sử dụng cần phải biết là chức năng và cách hoạt động của loại van đó và hãy chắc chắn rằng van cổng là chủng loại van đang cần lựa chọn và lựa chọn loại van phù hợp

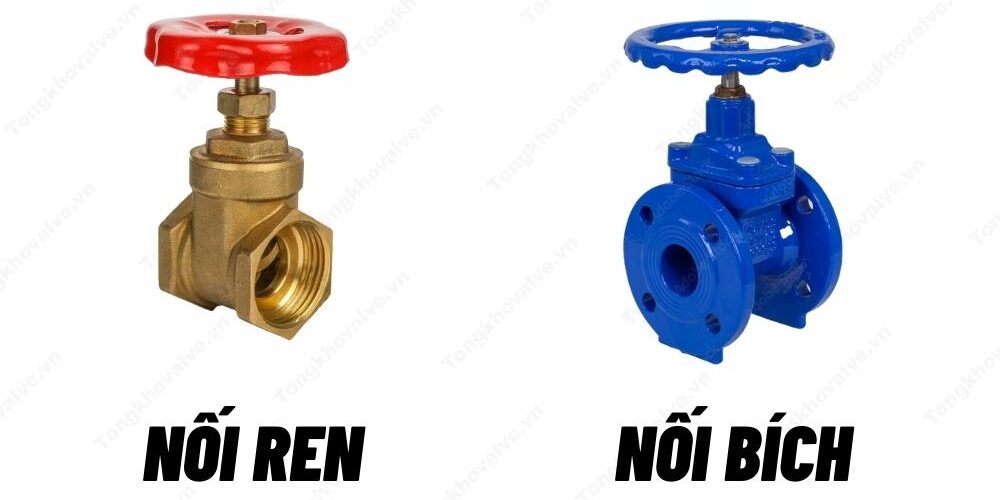

16.2 Kiểu kết nối và tiêu chuẩn
Đảm bảo van cổng cần mua có kiểu kết nối và tiêu chuẩn kết nối phù hợp với vị trí lắp đặt với ống hoặc thiết bị, theo các kiểu và tiêu chuẩn dưới đây
- Nối bằng ren: Ren PT, ren NPT hay tiêu chuẩn ren khác
- Kết nối bằng mặt bích: Tiêu chuẩn mặt bích (JIS, BS, ANSI, DIN,…) là gì và áp lực cho mặt bích đó
- Nối hàn: Có ảnh hưởng tới van và phụ kiện nối khi thực hiện hàn không?
- Dán keo: Kết nối có phù hợp với áp lực và lưu chất không
16.3 Xác định lưu chất chảy qua van
Mua van cửa có vật liệu phù hợp với lưu chất giúp tuổi thọ van cổng và đảm bảo van hoạt động an toàn, dưới đây là các gợi ý dựa trên kiến thức kỹ thuật nền tảng và kinh nghiệm cung cấp của các kỹ sư van
- Vật liệu cho van nước: Nhựa, đồng, inox, gang
- Vật liệu cho van hơi: Inox, thép, gang
- Vật liệu cho van hóa chất: Inox, nhựa
16.4 Xác định áp lực dòng lưu chất
Hãy đảm bảo rằng áp lực giới hạn của van cổng cần lắp cao hơn áp lực của dòng lưu chất trên đường ống. Và dưới đây là các áp lực phổ biến
- PN10 = 10bar ~ 10Kgf/cm²
- PN16 = 16bar ~ 16Kgf/cm²
- PN25 = 25bar
- PN40 = 40bar
16.5 Chọn cách vận hành van cổng
Nên chọn cách vận hành van cửa phù hợp với kích cỡ, áp suất đường ống và vị trí lắp đặt van. Dưới đây là các gợi ý cơ bản
- Tay vặn: DN8 ~ DN25
- Tay quay: DN15 ~ DN100
- Điều khiển bằng điện: DN200 trở lên hoặc nơi cần tự động
- Điều khiển bằng khí nén: Phù hợp với van cổng dao

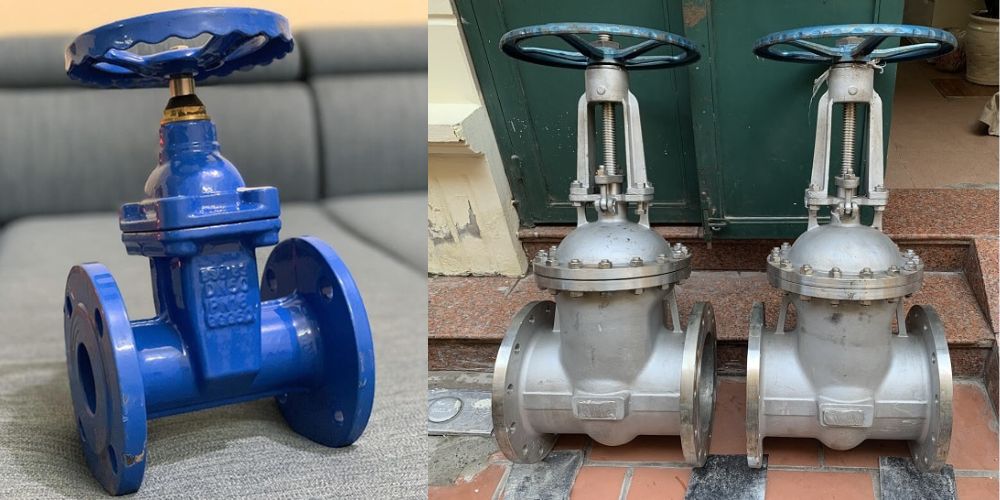

17. Chứng từ khi mua van cửa
Các chứng từ mua bán cơ bản: Biên bản giao hàng, phiếu bảo hành và hóa đơn giá trị gia tăng. Và có thể yêu cầu thêm giấy tờ sau
- Van sản xuất trong nước: Chứng nhận chất lượng
- Van nhập khẩu: CO, CQ và PL
18. Bảo hành van cổng
Van cửa thường được bảo hành 12 tháng và có thể thỏa thuận với nhà phân phối để nâng thời gian bảo hành lên 18 hoặc 24 tháng
19. Tư vấn van cổng
Bạn có thể liên lạc với các nhà phân phối để hỏi thêm về các kiến thức liên quan đến van cửa, tham gia các hội nhóm kỹ thuật van nói chung để có thêm kiến thức hoặc tham khảo các bài viết chia sẻ liên quan đến van cổng

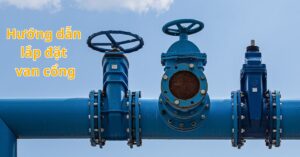

Quá trình lắp đặt van cổng chúng ta vẫn cần có những chú ý những lưu ý chung và hướng dẫn lắp đặt riêng cho loại van này của từng nhà sản xuất. Cẩn trọng trong lắp đặt giúp cho van cửa đảm bảo được các yêu cầu kỹ thuật và phát huy hiệu quả khai thác.
20. Vận chuyển van cửa
Van cửa thường có kích thước lớn và trọng lượng nặng do phần đa được đúc từ kim loại, do vậy việc vận chuyển van được công ty chúng tôi sử dụng xe chuyên chở valve hoặc sử dụng các đơn vị vận chuyển toàn quốc, đảm bảo giao van an toàn và nhanh chóng
