Van bi || Ball valve | Đa dạng chủng loại | Inox – Đồng – Nhựa – Gang

Công Ty Cổ Phần Kỹ Thuật Vimi, đã và đang cung cấp đa dạng chủng loại van bi ( ball valve ), đầy đủ kích cỡ, của nhiều thương hiệu khác nhau đến từ các nước công nghiệp nhóm G7 và G20.

✅ Hàng hóa⭐ Đa dạng mẫu mã
✅ Giá tốt⭐ Rẻ số #1
✅ Giấy tờ⭐ Đầy đủ CO-CQ
✅ Bảo hành dài hạn⭐ 12 tháng
✅ Giao hàng⭐ Toàn quốc

1. Muốn mua van bi giá tốt – Đến ngay Vimi JSC!

Bạn tìm kiếm 1 đơn vị hàng đầu, nhập khẩu và phân phối các sản phẩm van bi tại thị trường Việt Nam?

Vậy thì Vimi chính là đơn vị hàng đầu mà bạn đang tìm kiếm bấy lâu!  Chúng tôi luôn cam kết:

  • Sản phẩm van bi luôn sẵn hàng, nhập khẩu nhanh chóng, phân phối toàn quốc, hỏa tốc trao tay khách hàng (nội tỉnh ship từ 2-3 tiếng, ngoại tỉnh ship từ 3-4 ngày)

  • Sản phẩm van bi full size. Bạn cần kích cỡ nào, chúng tôi cung cấp cho bạn đúng kích cỡ đó!
  • Vimi có nguồn sản phẩm dồi dào để cung cấp cho nhiều đơn hàng lớn cùng lúc. Chúng tôi đã và đang là nhà cung cấp hàng đầu cho các chủ đầu tư, nhà thầu xây dựng nổi tiếng tại Việt Nam như Coteccon, FLC Group, Vin Group, Vinasat,…

  • Lô hàng van bi được kiểm duyệt kĩ càng về chất lương, độ bền vận hành. Vì vậy khách hàng có thể yên tâm khi lựa chọn Vimi.
  • Bạn lo lắng sản phẩm không rõ nguồn gốc, kém chất lượng? Đừng lo tại Vimi, mọi sản phẩm van bi nói riêng hay bất kỳ dòng van công nghiệp nào cũng đều có đầy đủ giấy tờ kiểm định CO/CQ, tem kiểm định chất lượng

kho van bi nhựa rắc co trung quốc

kho van bi nhựa

Van bi ba nga tay gat inox 304 6

van bi mặt bích inox tay gat Wonil 3

Van bi inox điều khiển điện Kosaplus Hàn Quốc nối ren 7

2. Van bi đi kèm đầy đủ giấy tờ kiểm định CO/CQ

Thiết bị van bi nói riêng và van công nghiệp nói chung khi được cung cấp cho các nhà máy, công trình và dự án thì không thể thiếu các giấy tờ chứng chỉ kèm theo như: CO-CQ-Parking list…

Và nếu như quý khách hàng lựa chọn sản phẩm van bi từ công ty chúng tôi thì sẽ được cam kết mọi cung cấp đầy đủ mọi giấy tờ kèm theo.

van bi inox đầy đủ giấy tờ

3. Van bi được bảo hành dài hạn 18-24 tháng

Van bi hay bất kỳ sản phẩm van công nghiệp tại Vimi đều được áp dụng chế độ bảo hành chính hãng từ nhà sản xuất. Tức là toàn bộ sản phẩm van khóa nước sẽ được bảo hành 12 tháng trên phạm vi toàn quốc.

Ngoài ra, nếu quý khách hàng là những đối tác tin cậy và thường xuyên nhập hàng bên phía công ty chúng tôi sẽ được tính thêm thời gian bảo hành lưu kho. Hoặc nếu các bạn cung cấp sản phẩm van bi vào công trình dự án trọng điểm, dự án lớn thì cũng được chúng tôi cân nhắc cho thêm thời gian bảo hành. Thông thường thời gian bảo hành sẽ đươc gia tăng thêm từ 12-18-24 tháng.

bảo hành van bi inox

4. Muốn mua nhiều mẫu mã van bi? – Vimi phân phối giá tốt!

Với đội ngũ kỹ sư am hiểu và say mê về đường ống và van công nghiệp. Chúng tôi đã và đang tư vấn để cung cấp tới khách hàng nhiều chủng loại van khóa nước ( ball valve) khác nhau như:

◊ Ball valve 3 ngã

Van bi 3 ngã là dòng van được sử dụng nhiều trong các hệ thống chuyển hướng, đóng mở nhiều dòng lưu chất cùng lúc. Trong nhiều trường hơp, nhu cầu vận hành khác nhau mà chúng ta cần phân dòng ( từ 1 dòng thành 2 dòng ), chuyển hướng dòng chảy ( dòng chảy sang bên trái hoặc bên phải).

Chính vì vậy các dòng van bi 3 ngã ra đời, đảm nhận vai trò này.

Hiện nay có dạng van bi 3 ngã thông dụng:

Van bi 3 ngã chữ L

Loại van này có thiết kế viên bi khoét rổng hình chữ L được đặt bên trong van. Dòng van này cho phép dòng chảy vào từ 1 cửa và đi ra từ 1 trong 2 cửa còn lại.

Van bi 3 ngã chữ T

Đây là dòng van bi ba ngã có thiết kế viên bi khoét rổng hình chữ T đặt bên trong van. Dòng van này mang thiết kế đặc biệt với khả năng cho dòng lưu chất lưu thông trên cả 3 cửa tại một thời điểm.

Bên cạnh đó người dùng có thể lựa chọn đóng 1 trong 3 cửa để ngăn không cho dòng lưu chất chạy qua và chỉ cho phép dòng lưu chất đi qua 2 cửa còn lại.

Van bi nhựa 3 ngã rắc co trung quốc 3

Van bi 3 ngã được chế tạo từ nhiều loại vật liệu như: inox, đồng, nhựa. Kích cỡ sản phẩm cũng tương đối đa dạng từ DN15 ~ DN300. Van lắp đặt với đường ống thông qua: nối ren, nối hàn, nối bích, rắc co.

van bi 3 ngã tay gạt inox 201 1

◊ Ball valve 1 thân

Ball valve 1PC hay còn gọi là van khóa nước 1 mảnh, thường chủ yếu là các dòng van có kích cỡ nhỏ, kết nối ren. Đây là dòng van khóa nước có phần thân van được đúc nguyên khối bằng inox, đồng, nhựa.

Van được ứng dụng chủ yếu trong hệ thống cấp, thoát nước sinh hoạt của các hộ gia đình, chung cư hay các đường ống công nghiệp hóa chất, dầu khí.

Van bi ren 1 mảnh bueno 2

◊ Ball valve 2 thân

Ball valve 2 thân cũng thường xuyên được gọi là van bi 2 mảnh,được chế tạo từ 2 phần thân riêng biệt, kết nối với nhau qua bulong, đai ốc. Chủng loại van khóa nước này thường sử dụng kết nối ren và mặt bích.

Sản phẩm này được chế tạo bằng nhiều loại vật liệu chính như: đồng, inox, thép. Kết nối ren và mặt mặt bích là chủ yếu. Kích cỡ sản phẩm cũng tương đối đa dạng với dải thông số từ DN15~ DN300.

van bi 2 thân tay gạt

van bi 2 thân đa dạng kích cỡ

van bi 2 thân kích cỡ lớn

◊ Ball valve 3 thân

Van bi 3 thân – 3 mảnh được thiết kế, lắp ráp từ 3 phần thân riêng biệt, kết nối bằng các bu lông, đai ốc có độ chắc chắn và chính xác cao. Các loại gioăng làm kín như PTFE, EPDM, Teflon hay inox cũng được bổ sung vào cấu trúc giúp tăng độ bền, độ kín lưu chất.

Loại van khóa nước này có khả năng chịu áp lực rất lớn, tối đa có thể lên đến PN63. Ngoài ra sản phẩm này còn tiện lợi trong việc tháo lắp, bảo dưỡng và sửa chữa định kỳ.

5. Ball valve có đa dạng thiết kế đặc thù

Full Port Valve

Full port valve là dòng van bi có đường kính đục lỗ của bi van, chính bằng đường kính của đường ống kết nối. Ưu điểm của dòng van này chính là lực cản lưu chất bằng 0, tốc độ dòng chảy không bị ảnh hưởng. Van được ứng dụng trong các hệ thống vận hành dòng chảy lớn.

Reduced Port Valve

Reduced Port Valve có đường kính đục lỗ của bi van nhỏ hơn so với đường kính của đường ống kết nối. Cửa ra và cửa vào của van sẽ có cấu tạo hình nón. Van khóa nước có bi van thiết kế theo dạng Reduced Port Valve được lắp đặt trong các hệ thống lưu chất cần giảm tải lưu lượng và tốc độ của dòng chảy lưu chất.

full port valve/ reduced port valve

V – Port Valve

V – Port Valve là dòng van khóa nước có phần bi van khoét rỗng theo dạng chữ V, độ làm kín cao. Ứng dụng chủ yếu trong hệ thống dòng chảy tuyến tính theo góc, yêu cầu về sự chính xác và độ bền lâu dài.

V port valve

6. Van bi có đa dạng kết nối đường ống

Như chúng ta đã biết, tùy thuộc vào kích cỡ đường ống, áp lực và nhiệt độ của dòng lưu chất bên trong, mà các chủ đầu tư cùng nhà thiết kế lựa chọn các phương pháp kết nối khác nhau.

∅ Van bi nối ren

Phù hợp với các đường ống kích thước nhỏ, áp lực giới của đường ống ở mức trung bình ( Thường đến PN16 ). Van khóa nước lắp ren được sản xuất từ các dòng vật liệu chính: inox, nhựa, đồng. Dải kích thước thông dụng từ DN15 ~ DN100.

Van bi kết nối ren cực kỳ tiện lợi cho việc lắp đặt, tháo rời bảo dưỡng định kỳ .

∅ Van bi mặt bích

Kiểu kết nối mặt bích, phù hợp với các van lắp đặt trên đường ống kích cỡ lớn, hoặc áp suất cao. Van bi mặt bích chủ yếu dùng với vật liệu inox, hoặc thép chịu lực A105. Van được ứng dụng trong những hệ thống công nghiệp như: khai thác dầu khí, hơi nóng, hóa chất…

Kết nối mặt bích có độ bền lâu dài, khả năng chống lại các tác động lực từ môi trường xung quanh. Bên cạnh đó với mức nhiệt độ và áp suất mà van có thể hoạt động ổn định cũng sẽ cao hơn rất nhiều so với các kết nôi thông dụng khác.

Trong một số hệ thống, đặc biệt là các đường ống nước thải, đường ống dẫn hóa chất thì van bi nhựa mặt bích cũng được sử dụng.

van bi nhựa pvdf nối bích hershey7

∅ Van bi rắc co

Đây là kiểu kết nối rất phổ biến với van bi vật liệu nhựa. Kết nối theo phương pháp này, giúp quá trình lắp ghép cũng như tháo gỡ rất nhanh và thuận tiện trong quá trình bảo dưỡng thay thế

van bi nhựa Hershey rắc co 9

∅ Van bi dán keo

Cùng với kết nối rắc co, trong hệ thống ống và phụ kiện nhựa, người ta sử dụng thêm phương pháp kết nối bằng keo.

∅ Van bi nối hàn

Đây là phương pháp kết nối rất ít gặp, chúng chủ yếu sử dụng trong các trường hợp áp lực hệ thống lớn, bởi phương pháp này không thuận lợi khi bảo dưỡng thay thế.

Van bi hàn được lắp đặt tại những vị trí cố định, khi tháo van để thay thế có thể gây ảnh hưởng đến tình trạng của đường ống. Ưu điểm của dòng ball valve này chính là độ kín tốt, khả năng chịu nhiệt độ và áp lực tương đối lớn trong môi trường hơi nóng, khí nén, dầu khí….

van bi kết nối hàn 01

7. Van bi tại Vimi có đa dạng vật liệu chế tạo

Van khóa nước là một trong những loại van được chế tạo từ nhiều vật liệu khác nhau, phù hợp cho rất nhiều loại môi chất khác nhau. Đây cũng là lý do, khiến cho dòng van này được sử dụng rộng rải và phổ biến

∗ Van bi đồng

Một trong những loại van bi được sử dụng tương đối nhiều, bởi chúng phù hợp với các đường ống kích thước nhỏ nối ren.

Các sản phẩm van bi đồng hiện nay có kích thước từ DN15-DN50, mức nhiệt độ mà van chịu được lên đến 120οC cùng khả năng kháng khuẩn nên van cực thích hợp dùng trong các đường ống sinh hoạt hộ gia đình, căn hộ chung cư.

van bi đồng 01

Van có nhiều kiểm kết nối ren khác nhau: Van bi đồng kết nối ren trong, ren ngoài và cả 2 kiểu ren này kết hợp

van bi đồng 02

Hiện nay trong kho van của Vimi, chúng tôi luôn sẵn các dòng van bi đồng đến từ nhiều thương hiệu quốc tế như:

Van bi đồng Miha

  • Size: DN15 – DN100
  • Vận hành: tay gạt, tay bướm
  • Áp lực làm việc max : 16 bar ~ 16 kg/cm2
  • Nhiệt độ làm việc max : 120οC
  • Tiêu chuẩn ren: BS 21 / ISO 228-1-1991, BS 21/ ISO 7-1-1991
  • Sử dụng: nước, khí, hơi,…
  • Xuất xứ: Miha – Minh Hòa
van bi đồng miha

Van bi đồng Mi

  • Kích cỡ: DN15 – DN50
  • Van bi: đồng, nối ren.
  • Vận hành: tay gạt, tay bướm
  • Áp lực làm việc :Max 10 Bar ~ 10 Kg/cm2
  • Nhiệt độ làm việc: Max 90οC
  • Tiêu chuẩn ren: BS 21 / ISO 228-1-2000
  • Xuất xứ: Mi – Minh Hòa
van bi đồng mi

Van bi đồng MBV

  • Kích cỡ: DN15 – DN100
  • Kết nối: nối ren.
  • Vận hành: tay gạt, tay bướm
  • Áp lực làm việc: 10Bar ~ 10 Kg/cm2
  • Nhiệt độ làm việc: max 90οC
  • Tiêu chuẩn ren tc BS 21 / ISO 228-1-2000
  • Xuất xứ: MBV – Minh Hòa
van bi dong mbv

Van bi đồng Italy

  • Kích cỡ: DN15 – DN100
  • Kết nối: nối ren
  • Vận hành: tay gạt, khí nén, bộ điều khiển điện
  • Áp lực làm việc: PN25, PN30
  • Nhiệt độ làm việc: 120οC
  • Xuất xứ: Italy
van bi đồng italy

Van bi đồng Nhật Bản

  • Cỡ van: DN15 – DN100
  • Vật liệu: đồng
  • Kết nối: nối ren.
  • Điều khiển: tay gạt, bộ điện, bộ khí nén
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: max 120οC
  • Xuất xứ: Kitz – Nhật Bản
van bi đồng Nhật bản

Van bi đồng Samwa Thái Lan

  • Kích thước: DN15 – DN100
  • Kết nối: nối ren.
  • Điều khiển: gạt
  • Áp lực làm việc: PN16
  • Nhiệt độ làm việc: 120οC
  • Xuất xứ: Samwa – Thái Lan
van bi đồng samwa

∗ Ball valve inox 304/ 316

Hiện nay van bi inox 304, inox 316 là 2 dòng sản phẩm quen thuộc, có mặt trong hầu hết các đường ống công nghiệp hiện nay. Ngoài ra tại một số vị trí đường ống công nghiệp yêu cầu về điều tiết, phân chia hướng của nhiều dòng lưu chất cùng lúc, người ta sẽ sử dụng các dòng van bi 3 ngã inox ( van 3 ngã inox)

Van bi inox thường được ứng dụng trong những hệ thống áp suất, nhiệt độ lớn ( như hơi nóng ), hoặc có thành phần hóa chất ( Vd: Nước thải chưa qua xử lý sơ bộ ). Mặc dù vật liệu inox có giá thành cao hơn, tuy nhiên mang nhiều ưu điểm nổi bật, và rất an toàn trong các hệ thống như hơi nóng, hoặc hóa chất.

Hiện nay Vimi đã và đang nhập khẩu, phân phối đa dạng các dòng van bi inox tại thị trường toàn quốc. Chúng tôi luôn sẵn:

✔ Những dòng vận hành thông dụng như: Van bi tay gạt inox, van bi tay quay, van bi tay gạt inox 304…

✔ Những dòng hiện đại, vận hành tự động chuyên dành cho các hệ thống công nghiệp đặc thù như: van bi inox khí nén, van bi inox điều khiển bằng điện…

Ứng dụng của van bi là gì

Van bi inox vi sinh

Van bi inox vi sinh là loại van được sản xuất từ 100% inox đạt chuẩn quốc tế. Khả năng chống ăn mòn rất cao, hoạt động ổn định trong nền nhiệt độ và áp suất vượt trội so với các dòng vật liệu khác. Chất liệu hợp kim nhẹ, bền bỉ nâng cao tuổi thọ vận hành của van

Van bi inox vi sinh đã và đang được sử dụng trong nhiều hệ thống liên quan đến sản xuất dược phẩm, đồ uống, giải khát, sinh học, hóa chất…

van bi vi sinh nhiều kích cỡ

Thông số chung van bi inox vi sinh

  • Vật liệu: inox vi sinh 304, 316
  • Số cửa: 2 ngã, 3 ngã
  • Kích thước: DN15-DN100
  • Lọai van: 1 mảnh, 2 mảnh, 3 mảnh
  • Kết nối: ren, hàn, kẹp clamp
  • Seal, gioăng làm kín: EPDM, PTFE, Teflon
  • Vận hành: tay gạt, điều khiển điện, khí nén
  • Áp suất làm việc max: PN16 Bar
  • Tiêu chuẩn mặt bích: ANSI, JIS, DIN, BS
  • Môi trường: Nước, chất lỏng, hóa chất, xăng, dầu
  • Nhiệt độ max: 200ºC

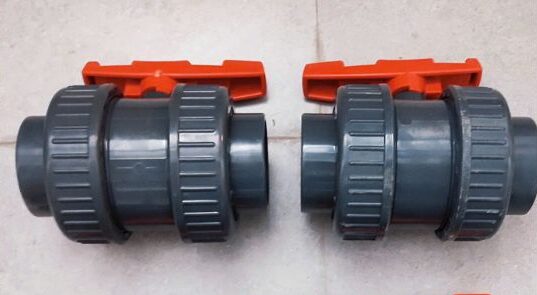

∗ Van bi UPVC, van bi nhựa CPVC

Nhựa là một sản phẩm dùng để thay thế các loại van vật liệu khác, tối ưu hóa chi phí cho sản xuất, lắp đặt được giảm xuống đáng kể.

Chất liệu nhựa sở hữu những đặc tính tiêu biểu như:

⇒ Độ dẻo cao, dễ dàng gia công

⇒ Độ bền tốt, chống nhiễm từ

⇒ Miễn nhiễm hoàn toàn trước các tác động ăn mòn của hóa chất như axit, bazơ, kiềm.

Tuy nhiên, yếu điểm của loại ball valve này là khả năng chịu nhiệt độ và áp suất kém. Các dòng van bi nhựa hiện nay chỉ phù hợp sử dụng trong môi trường nước có nhiệt độ nhỏ hơn 80 độ C. Vì vậy trước khi đặt mua sản phẩm, khách hàng rất cần chú ý đến những đặc tính của dòng lưu chất đang được ứng dụng trong hệ thống( nhiệt độ, áp suất, tính hóa học, ăn mòn…)

Với giá thành tương đối rẻ song song với đó là những đặc tính vượt trội. Vậy nên các dòng van bi nhựa CPVC, van bi UPVC đã và đang được ứng dụng trong rất nhiều hệ thống cấp nước sạch hay các môi trường hóa chất, cấp thoát nước thải…

Kích cỡ sản phẩm van bi nhựa cũng rất đa dạng, bạn có thể chọn kích cỡ từ DN15 ~ DN100. Hiện nay trong kho van khổng lồ của Vimi, khách hàng có thể tìm thấy rất nhiều mẫu mã van bi nhựa:

♦ Theo số lượng cửa van: Van bi nhựa 3 ngã,  2 ngã

♦ Theo cách thức kết nối: van bi nhựa rắc co,  mặt bích,  dán keo. Các dòng van bi nhựa chủ yếu sử dụng nối ren và rắc co, ngoài ra còn có dạng nối keo. Kết nối ren và rắc co dễ dàng lắp đặt và bảo trì trong quá trình sử dụng còn kết nối keo lại gây khó khăn trong việc tháo rời để bảo hành. Khi cần tháo rời để sửa chữa bắt buộc phải cưa cả đường ống, gây ảnh hưởng lớn đến tiến độ và chất lượng vận hành của hệ thống.

♦ Theo cách thức vận hành: Van bi nhựa điều khiển điện, khí nén

Van bi gang

Vật liệu gang là 1 trong những vật liệu rất phổ biến để chế tạo các sản phẩm van công nghiệp. Khi so sánh với van bi đồng, dòng vật liệu gang lại có đặc tính cứng và giòn nên không thích hợp để chế tạo ra những kích cỡ nhỏ, vì vậy van bi gang thường được sản xuất với dải kích cỡ lớn hơn DN50.

Để bảm bảo tính kín khít và tránh rò gỉ lưu chất, van bi gang thường sử dụng kiểu nối mặt bích, tùy vào nhà sản xuất và thị trường tiêu thụ mà tiêu chuẩn mặt bích cũng khác nhau bao gồm các tiêu chuẩn chính như: JIS, BS, DIN, ANSI.

Vật liệu gang dễ dàng đúc nguyên khối gia công. Bên ngoài thân van thường được sơn phù Epoxy chống nhiễm từ, cải thiện độ bền và tăng thẩm mỹ.

Các dòng van khóa nước gang thường có giá thành rẻ, chi phí chế tạo thấp nên sản phẩm này cũng được nhiều nhà máy, nhiều công trình lựa chọn lắp đặt trong hệ thống vận hành.

Khi khách hàng mua hàng cần chú ý thêm về tiêu chuẩn mặt bích mà van sử dụng. Ngoài những tính chất và ưu điểm kể trên của van bi gang, van còn cho khả năng hấp thụ tiếng ồn và chống bào mòn cực cao.

Vì vậy với những hệ thống có áp suất tương đối lớn tạo nên tình trạng búa nước thường xuyên thì van bi gang sẽ là sự lựa chọn phù hợp.

∗ Van bi thép

Với ưu điểm rất lớn là độ bền cơ học hàng đầu hiện nay, thép có công thức gần giống với gang nhưng trong thành phần hóa học sẽ có hàm lượng Fe lớn hơn nên về khối lượng sẽ nặng hơn van bi gang.

Với hàm lượng hóa học như vậy, thép sở hữu khá nhiều ưu điểm như: Chịu áp lực tốt hơn, chống bào mòn, khả năng chống oxy hóa cao hơn và đặc biệt van cho khả năng làm việc trong môi trường có nhiệt độ cao tới 450 độ C. Có thể điểm qua những môi trường công nghiệp có mức nhiệt độ và áp suất tương đối khắc nghiệt như khai thác, xử lý dầu khí, hơi nóng, lò hơi, hóa chất…

8. Van bi có đa dạng phương thức vận hành

Van khóa nước được vận hành theo nhiều phương pháp khác nhau, phụ thuộc vào vị trí vận hành cũng như mục đích vận hành của hệ thống.

8.1 Ball valve tay gạt

Phương pháp vận hành đơn giản và thông dụng nhất, nhưng mang lại vô cùng nhiều ưu điểm: Đơn giản, dễ sử dụng, nhanh chóng thuận tiện trong cả quá trình khai thác lẫn thay thế.

Đây là loại van bi vận hành bằng tay phổ biến nhất, van bi tay gạt phù hợp với những đường ống kích cỡ giới hạn đến DN100, giúp người vận hành có thể thao tác đóng mở hoặc điều chỉnh valve dễ dàng.

Tuy van tay gạt cần lực mở tương đối lớn, khi vận hành người sử dụng chỉ cần xoay tay gạt trùng với hướng dòng chảy để mở van. Sau khi sử dụng xong chỉ cần gạt tay về vị trí ban đầu, lúc này lỗ khoét bi van sẽ vuông góc với hướng dòng chảy, van ở trạng thái đóng hoàn toàn

Thông số kỹ thuật

  • Kích thước van: 1/4” – 10”
  • Vật liệu: nhựa, inox, đồng
  • Kết nối: Rắc co, mặt bích, dán, ren
  • Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI
  • Gioăng làm kín: PTFE, EPDM, NBR
  • Kiểu đóng mở: ON/ OFF, tuyến tính
  • Nhiệt độ hoạt động: -25 độ C đến 200 độ C
  • Áp suất làm việc: PN10-PN25-PN63

van bi tay gạt nhiều kích cỡ

van bi tay gạt 03

8.2 Van bi tay quay

Mặc dù tay gạt vô cùng thuận lợi, tuy nhiên với những van có kích thước hoặc áp lực lớn, việc thao tác bằng gạt tay trở nên khó khăn. Van bi tay quay, khắc phục hoàn toàn yếu điểm đó và trở nên tương đối phổ biến.

Với những kích cỡ lớp hơn, việc vận hành tay gạt sẽ gặp phải rất nhiều khó khăn do yêu cầu lực vận hành lớn. Trong một số trường hợp sẽ cần phải nối dài tay gạt, để giảm thiểu lực cánh tay trong khi vẫn phải đảm bảo được lực đóng mở valve.

Vì vậy để đảm bảo được sự thuận tiện cho người vận hành, tối ưu được diện tích vận hành thì tay quay sẽ là lựa chọn hàng đầu.  Với phương pháp vận hành tay quay người dùng sẽ dễ dàng sử dụng hơn, nhưng việc này cũng khiến mất thời gian trong quá trình vận hành vì cần xoay tay xoay nhiều vòng mới giúp van đóng hoàn toàn.

Van bi tay quay 1

Vật liệu của van bi tay quay chủ yếu là inox, gang và thép. Ngoài ra, cũng có cả van bi tay quay nhựa

Van bi tay quay 6

Van bi tay quay luôn sẵn kho với dải kích cỡ DN300 ~ DN350

Van bi tay quay 9

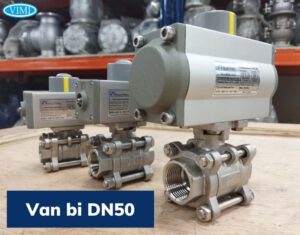

8.3 Van bi điều khiển khí nén

Là một trong những chủng loại van bi điều khiển tự động được sử dụng rộng rải và phổ biến, đặc biệt trong giai đoạn công nghiệp hóa – Sản phẩm đang trở nên phổ biến

8.3.1 Cấu tạo của van bi điều khiển bằng khí nén

Van bi điều khiển bằng khí nén có cấu tạo đơn giản, bao gồm thân van bi với các chủng loại khác nhau cùng với bộ điều khiển bằng khí nén

Đầu khí nén được ứng dụng rộng rãi trong nhiều loại van bi, bao gồm cả van bi inox, van bi thép và đặc biệt là van bi nhựa được dùng nhiều trong các hệ thống dẫn nước có hóa chất hoặc nước thải chưa qua xử lý, nơi có môi trường làm việc không tốt

8.3.2 Các chông số cơ bản của van bi điều khiển khí nén

Thông số của chủng loại van bi này phụ thuộc vào thông số của thân van bi và thông số của đầu khí nén

Van bi điều khiển khí nén Thông số kỹ thuật

  • Vật liệu thân van: inox, gang, nhựa, thép
  • Vật liệu bộ điều khiển khí nén: hợp kim nhôm sơn epoxy
  • Kích cỡ: DN15-DN200
  • Gioăng làm kín: NBR, PTFE, EPDM
  • Kết nối: mặt bích, nối ren, rắc co, hàn, clamp
  • Nhiệt độ hoạt động max: ~220 độ
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Áp suất khí nén: 3-8bar
  • Vận hành: tác động đơn, tác động kép

Van bi điêu khiển bằng khí nén được ứng dụng rộng rải do đảm bảo tính an toàn và giá thành rẻ hơn loại điều khiển điện cùng kích cỡ và chủng loại

8.3.3 Ưu và nhược điểm của chủng loại van bi này

Điểm yếu duy nhất của ball valve điều khiển điện là thời gian vận hành tương đối lâu. Bên cạnh đó van bi điều khiển điện tạo cảm giác hơi bất an khi sử dụng trong môi trường nước hoặc ẩm ướt, mặc dù các nhà sản xuất đã có nhiều cấp bảo vệ khác nhau.

Van bi điều khiển khí nén sở hữu những ưu thế vượt trội như:

👍 Tốc độ đóng mở cực nhanh chỉ mất 1~2s, nhanh hơn so với bộ điều khiển điện, tối ưu năng suất vận hành.

👍 Áp suất khí nén chỉ từ 3-8bar, an toàn cho quá trình vận hành.

👍 Khả năng điều tiết dòng chảy chính xác theo phạm vi tín hiệu 4- 20Ma, độ chính xác đạt 100% trong quá trình điều chỉnh lưu lượng và tốc độ lưu chất.

👍 Động cơ khí nén có thể lắp đặt trên hầu hết các loại ball valve hiện nay.

👍 2 dạng tác động đơn và tác động kép, đáp ứng được hầu hết nhu cầu sử dụng hiện nay của các hệ thống tự động hóa.

tác động đơn là có lò xo

tác động kép không có lò xo

8.3.4 Vimi cung cấp phong phú và đa dạng chủng loại van bi khí nén

Vimi cung cấp nhiều hãng van bi khí nén khác nhau, có xuất xứ phong phú của nhiều nhãn hiệu valve nổi tiếng

van bi điều khiển khí nén 01

Van được sử dụng thêm các phụ kiện kèm theo, đáp ứng các yêu cầu kỹ thuật nâng cao của khách hàng

Van bi gang khí nén tuyến tính Kosaplus sử dụng bộ điều khiển khí nén kiểu tuyến tính

Van bi nhựa điều khiển khí nén sẽ có thêm bộ gá cố định, gia tăng độ chắc chắn

cho phần đế của bộ điều khiển.

Van bi nhựa điều khiển khí nén Kosaplus rắc co 6

Các dòng van khóa nước khí nén có độ an toàn tuyệt đối, phù hợp lắp đặt tại những trường hợp:

» Hệ thống, môi trường có nền nhiệt độ cao, dễ cháy nổ và không có nguồn điện cấp

» Vị trí vận hành có diện tích tương đối nhỏ hẹp, khó tiếp cận cho các thao tác bằng tay

» Hệ thống hóa chất độc hại, gây ảnh hưởng lớn đến sức khỏe của người vận hành.

Sản phẩm do Vimi cung cấp được kiêm tra cẩn thận trước khi bàn giao cho khách hàng.

8.4 Van bi điều khiển điện

Van bi điều khiển bằng điện, được sử dụng nhiều bởi tính linh hoạt của nguồn điện quốc giá 220V có thể lắp đặt bất cứ nơi nào. Đầu điều khiển điện hoạt động ổn định, đặc biệt là có thể vận hành các van bi có kích cỡ lớn

van bi điều khiển điện là gì

Van có thể được lắp đặt cả trong nhà và cả ngoài trời (sử dụng loại điện áp 24V) để đảm bảo tính an toàn

8.4.1 Thông số cơ bản của van bi điều khiển bằng điện

Do van bi điều khiển bằng điện được lắp ghép giữa 2 bộ phận cơ bản là van bi và bộ điều khiển bằng điện. Vì vậy, các thông số cơ bản của van bi này phụ thuộc vào thông số cơ bản của thân van bi và bộ điều khiển điện

Van bi điều khiển điện Thông số kỹ thuật

  • Vật liệu thân van: inox, gang, nhựa, thép
  • Vật liệu bộ điều khiển điện: hợp kim nhôm sơn epoxy
  • Kích cỡ: DN15-DN200
  • Gioăng làm kín: NBR, PTFE, EPDM
  • Kết nối: mặt bích, nối ren, rắc co, hàn, clamp
  • Nhiệt độ hoạt động max: ~220 độ
  • Áp suất làm việc max: PN10, PN16, PN25, PN40…
  • Điện áp: 220V, 240V, 380V, 24V
  • Vận hành: ON/OFF – Tuyến tính

8.4.2 Vimi cung cấp đa dạng các loại van bi điêu khiển bằng điện

Van bi nhựa điều khiển bằng điện được sử dụng rộng rải trong các hệ thống nuôi trồng thủy sản, trong các nhà máy sản xuất và các sản phẩm liên quan đến hóa chất

Cũng được sử dụng rộng rãi trong các hệ thống hóa chất hoặc nước thải có hóa chất, sản phẩm van bi inox điều khiển điện còn được sử dụng trong cả các hệ thống sản xuất sản phẩm mà trong quá trình lưu chuyển nguyên liệu có nhiệt độ cao

van bi điều khiển điện on/off

Van bi điều khiển bằng điện kết nối mặt bích vật liệu inox được sử dụng ngày càng phổ biến, đặc biệt trong các hệ thống đường ống có kích thước lớn

van bi điều khiển điện tuyến tính

8.4.3 Ưu nhược nổi bật của van bi điều khiển bằng điện

Cũng như van khóa nước khí nén, van bi điện mang lại những lợi ích vô cùng lớn cho các hệ thống công nghiệp:

♦ Giảm tải số lương nhân công vận hành trong hệ thống

♦ Tối ưu tốc độ đóng mở và độ chính xác trong điều tiết dòng lưu chất

♦ Sự bền bỉ của sản phẩm, tối ưu chi phí bảo dưỡng, thay mới phụ tùng

Cấu tạo van điều khiển điện

8.4.4 Đa dạng nhãn hiệu van bi điều khiển điện

Với kinh nghiệm nhiều năm cung cấp trong lĩnh vực van công nghiệp, chúng tôi đã trở thành đối tác tin cậy để phân phối nhiều nhãn hiệu van bi điện khác nhau với nhiều phân khúc giá thành và đa dạng xuất xứ

Van bi điều khiển điện 111

Trong nhiều nhãn hiệu van bi điều khiển bằng điện có xuất xứ từ Hàn Quốc, van bi điều khiển điện KST đang được sử dụng phổ biến, các chủ đầu tư có chung nhận xét tốt về chất lượng của nhãn hiệu sản phẩm này do Vimi cung cấp

8.4.5 Phong phú vật liệu cho van bi

Van bi điều khiển bằng điện có đa dạng vật liệu chế tạo, thân van có thể được làm bằng các vật liệu như nhựa, đồng, inox.

Van bi nhựa được sử dụng nhiều hơn trong ngành hóa chất, vimi có đa dạng chủng loại van bi kết nối theo nhiều phương pháp khác nhau

Kho hàng van bi nhựa điều khiển bằng điện

Van bi inox nối ren điều khiển điện, được lắp đặt trên các đường ống hoặc hệ thông ống inox, đặc biệt là trong hóa chất (Bởi đặc tính bền cứng, có khả năng chống va đập). Van cũng được lắp đặt nhiều trong các hệ thống sản xuất thực phẩm và đồ uống

Kho hàng van bi điều khiển bằng điện

Khác với van bi điều khiển điện nối ren, van bi inox mặt bích được ứng dụng trong các hệ thống có đường kính ống lớn, nơi yêu cầu đảm bảo tính kín lưu chất cao, đặc biệt trong những đường ống có áp lực lớn

Kho hàng van bi điều khiển bằng điện

9. Tổng quan về van bi

Thông số kỹ thuật chung của van bi

  • Kích cỡ size sản phẩm: DN10-DN200
  • Chất liệu thân van: Gang, thép, inox, nhựa, đồng
  • Chất liệu bi van: SUS304, SUS316
  • Lớp lót: Cao su, PTFE (tepflon)
  • Nhiệt độ làm việc max: -10 tới 250οC
  • Áp suất làm việc: 10 bar, 16 bar, 25 bar, 40 bar..
  • Kết nối: kẹp, gắn keo, nối ren, mặt bích, rắc co
  • Môi trường ứng dụng: dầu khí, hóa chất, nước sạch, nước thải

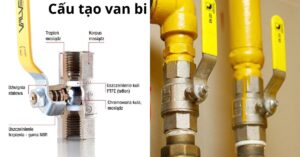

Cấu tạo chi tiết ball valve

Van khóa nước có cấu tạo bao gồm 5 phần chính:

– Thân van: Được làm từ nhiều loại vật liệu như đồng, inox, gang, nhựa. Mỗi dòng vật liệu sẽ phù hợp với từng môi trường công nghiệp khác nhau

– Bi van: Được làm từ vật liệu thép không rỉ 304, 316

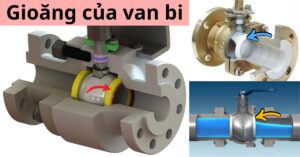

– Phần đệm, gioăng làm kín: Teflon, viton, PTFE, EPDM giúp chống rò rỉ dòng lưu chất chảy qua van

– Trục van: làm từ inox giống bi van hoặc các hợp kim có độ bền cơ học cao

– Phương thức vận hành: tay gạt, tay quay, bộ truyền động điện, khí nén

– Linh kiện bổ sung: bulong, ốc vít, giá đỡ lắp bộ điều khiển

Cấu tạo van bi nhựa

Van bi inox là gì 3

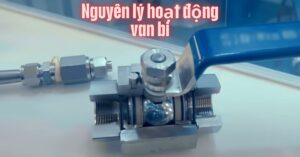

Nguyên lý hoạt động van bi

Van khóa nước có nguyên lý hoạt động khá đơn giản:

✔ Đối với loại tay gạt, người sử dụng chỉ cần gạt tay gạt từ phải qua trái, trục van kết nối bi van sẽ xoay theo 1 góc 90 độ cho phép dòng lưu chất chảy qua

Ngược lại khi gạt tay gạt về vị trí ban đầu, van sẽ đóng lại (có thể đóng mở theo nhiều góc độ tùy vào mong muốn của người vận hành).

✔ Đối với các dòng tự động như bộ điều khiển khí nén và bộ điều khiển điện trục van sẽ được kết nối với bộ điều khiển. Khi cấp nguồn điện, bộ điều khiển sẽ sinh ra lực momen xoắn thay cho tác động lực bằng tay. Bộ điều khiển điện giúp tối ưu năng suất vận hành, cải thiện tốc độ và sự chính xác trong vận hành

✔ Đối với van bi điều khiển khí nén van sẽ dựa vào bộ truyền động khí nén để thực hiện thao tác đóng mở dòng chảy. Khí nén sẽ được cấp vào trong đầu khí nén theo 2 dạng tác động đơn/ tác động kép tạo thành momen lực xoắn khiến trục van và cả bi van xoay theo.

✔ Đối với điều tiết lưu chất, bi van sẽ được điều chỉnh đóng mở theo từng góc 0-90độ, để điều chỉnh cân đối lưu lượng và tốc độ dòng lưu chất theo yêu cầu vận hành.

nguyên lý hoạt động van bi

Ưu/ nhược điểm của van bi

Ưu điểm của van bi

♦ Van khóa nước có ưu điểm nằm ở thiết kế nhỏ gọn, tháo tác đóng mở nhanh chóng, linh hoạt, có thể lắp đặt và sử dụng ở nhiều yếu tố môi trường khác nhau

♦ Khi mở dòng van này không có vật cả như dòng van bướm hay van cầu, dòng chảy đi qua sẽ được lưu thông ở mức tối đa, ngoài ra thiết bị này cũng sử dụng được làm van 2 chiều

♦ Chất liệu của van khóa nướcrất tốt, tuổi thọ của sản phẩm có thể lên đến 10 năm nếu sử dụng đúng cách

♦ Có nhiều kiểu kết nối khác nhau, phù hợp với hầu hết các đường ống của Việt Nam hiện nay

♦ Van có cấu tạo đơn giản, dễ dàng thay thế, sửa chữa các bộ phận nhanh chóng, chi phí bảo dưỡng được tối ưu hơn.

Hỗ trợ cả đóng mở và điều tiết: Hơn hẳn van bướm và van cổng trong các đầu việc liên quan đến điều tiết lưu chất, van bi hỗ trợ cả  2 chế độ đóng mở ON/OFF và điều tiết tuyến tính mà không ảnh hưởng tới chất lượng lưu chất và tuổi thọ van.

Nhược điểm của van bi

♦ Van bi là một dòng van không thích hợp để điều tiết dòng chảy, do ma sát cuả dòng chảy tác động trực tiếp nên đĩa van dễ dẫn đến xói món, lâu dần sẽ bị đóng không kín
♦ Van không thích hợp sử dụng để vận chuyển các lưu chất chứa nhiều tạp chất như bùn, các chất đặc, sệt, sẽ bị tích tụ lại khiến quá trình đóng mở trở nên khó khăn hơn.
♦ Cần tác động lực rất lớn để điều khiển van có kích thước lớn. Tay gạt sẽ được thay thế bởi tay quay và cuối cùng sẽ là các bộ điều khiển tự động bằng điện, khí nén dành cho những kích cỡ khổng lồ, chuyên dụng trong nhiều lĩnh vực công nghiệp đặc thù.

Một số lưu ý khi lựa chọn van bi

Khi lựa chọn sản phẩm van khóa nước các bạn cần lưu ý một số vấn đề sau:

➀ Xác định kích cỡ đường ống

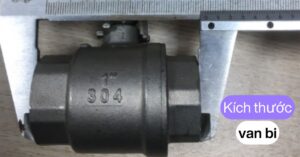

Kích thước của đường ống: Việc lựa chọn một van bi có kích thước phù hợp với đường ống là rất quan trọng, mỗi thiết bị đều có ký hiệu Dn(Đường kính) riêng, vì vậy khi mua van các bạn cần lựa chọn van có kích thường bằng với đường ống của mình.

Xác định lưu chất chảy trong hệ thống

Câu hỏi đầu tiên ngay khi bạn đang có nhu cầu mua sản phẩm chính là: Bạn đã nắm được hết đặc tính của lưu chất trong hệ thống chưa?  Lưu chất phải phù hợp với chất liệu: Mỗi dòng vật liệu chế tạo van bi đều được sinh ra để sử dụng với những loại lưu chất riêng biệt, việc lựa chọn sai sẽ dẫn đến hư hại đường ống, hư hại van, gây ảnh hưởng, thiệt hại kinh tế.

Mỗi loại lưu chất cần có vật liệu van tương ứng phù hợp, vì vậy chúng ta cần chọn loại vật liệu thân van, cũng như vật liệu của bi van và vòng đệm phù hợp vừa để đảm bảo được độ bền sử dụng vừa tối ưu hóa kinh phí sử dụng.

Ví dụ: Với dòng lưu chất có tính hóa học, để đảm bảo tính chống ăn mòn chúng ta có thể dùng vật liệu Inox hoặc nhựa. Trong trường hợp lưu chất có tính ăn mòn mạnh như bazơ, axit, kiềm thì vật liệu nhựa sẽ ưu tiên số 1, vì giá thành rẻ và khả năng kháng hóa chất ưu việt.

Ngoài ra với từng loại hóa chất, nồng độ và nhiệt độ khác nhau thì chúng ta nên chọn nhựa PVC thông thường hay nhựa CPVC hoặc nhựa PP, không những thế tương ứng với nồng độ và nhiệt độ hóa chất đó chúng ta cũng cần chọn vật liệu gioăng khác nhau EDPM, PTFE, Teflon..

Một trường hợp khác, bạn đang cần tìm loại van bi dành cho đường ống cấp nước sạch, nước nóng trong gia đình. Chắc chắn với tính kháng khuẩn tốt thì  dòng van bi đồng sẽ là sự lựa chọn hàng đầu cho bạn.

Đối với những hệ thống công nghiệp có mức nhiệt độ và áp suất tương đối khắc nghiệt như khai thác dầu khí, lò hơi.. thì bạn sẽ cần cân nhắc đến các dòng van bi thép với khả năng chịu nhiệt lên đến 450 độ C.

lựa chọn van bi sao cho đúng

Xác định áp lực dòng chảy, nhiệt độ thấp nhất và cao nhất

Việc lựa chọn van bi sẽ phụ thuộc vào đặc tính của môi trường bao gồm áp lực và nhiệt độ

 Ví dụ 1: Với khí gas hóa lỏng thì nhiệt độ của khí gas lỏng ( – 42oC đến -5oC ), vật liệu nhựa PVC hoặc CPVC sẽ không thể sử dụng. Khi đó van kim loại ( gang hoặc inox ) sẽ phù hợp với loại môi chất này.

Ví dụ 2: Với nước siêu sạch ( DO, RI ), cung cấp cho các nhà máy linh kiện điện tử, hàm lượng các thành phần có trong nước, hấp thu vào hệ thống ống và phụ kiện cần ở mức thấp nhất có thể. Khi đó chúng ta cần lựa chọn van siêu sạch như  van bi inox vi sinh sẽ là lựa chọn hàng đầu

Xác định tiêu chuẩn áp dụng của hệ thống ống

Để có thể lựa chọn được van phù hợp với tiêu chuẩn của hệ thống đường ống, chúng ta cần phải nắm rõ tiêu chuẩn của van bi là gì. Hiện nay đối với kết nối mặt bích sẽ có các tiêu chuẩn chính như: BS, DIN, JIS, ANSI. Đối với nối ren sẽ có các tiêu chuẩn như NPT, BSP, BSPT

Việc lựa chọn đúng tiêu chuẩn kết nối sẽ mang đến lợi ích to lớn trong quá trình lắp đặt, giúp tiến độ vận hành được thông suốt và tình trạng hệ thống luôn ổn định, bảo dưỡng dễ dàng tối ưu chi phí, thời gian.

➄ Xác định cách thức kết nối với đường ống

Việc lựa chọn kết nối mặt bích, kết nối ren, hàn hoặc rắc co rất quan trọng trong việc đảm bảo sự ổn định của hệ thống, độ kín lưu chất và ảnh hưởng trực tiếp tới quá trình và chi phí bảo dưỡng sau này.

Vì vậy với mỗi dòng van bi, bạn đọc sẽ cần lựa chọn cách kết nối phù hợp.

Hướng dẫn lắp đặt van bi

Có nhiều bước thực hiện việc lắp đặt van bi, tùy theo từng nhà thầu thi công, cũng như các quy chuẩn lắp đặt khác nhau của từng hệ thống mà van có thể được lắp đặt theo các bước khác nhau. Nhưng về cơ bản thường có các bước sau.

B1) Làm sạch đầu kết nối với van trước khi lắp đặt : Làm sạch bằng rẻ lau, trường hợp có chất bám bẩn khó lau, cần sử dụng nước tinh khiết hoặc cồn để tẩy.

B2) Dọn sạch rác thải, cặn bẩn trong lòng ống, thực hiện đồng thời với van : Có thể thổi sạch bằng khí nén, trường hợp rửa các bộ phận cao su, bộ phận kim loại nên được làm sạch bằng nước tinh khiết hoặc cồn.

B3) Van có thể được lắp vuông góc hoặc song song với ống: Tùy theo vị trí, độ cao của ống, cũng như tư thế vận hành mà tay van được lắp theo 2 tư thế song song, hoặc vuông góc với ống.

B4)  Yêu cầu siết đều các vị trí bu lông ( dành cho sản phẩm mặt bích ) hoặc vặn đều ren ( van nối ren ): Tránh siết lệch các vị trí, bề mặt tiếp xúc không đều, có thể gây ra hậu quả rò rỉ tại mối nối.

cách lắp đặt van bi

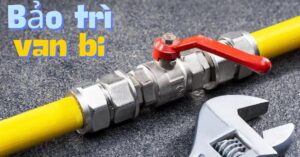

Bảo dưỡng, thay thế van bi

Để van bi, cũng như các loại van khác hoạt động tốt sau 1 khoảng thời gian vận hành lâu dài, chúng ta cần phải có lịch trình bảo dưỡng, cũng như thực hiện công việc bảo dưỡng và thay thế phụ tùng ( nếu cần thiết )cho van bi. Viếc thay thế bảo dưỡng thường được thực hiện theo các qui trình:

Lịch kiểm tra định kỳ : Để kéo dài tuổi thọ và hiệu suất của van sẽ cần có lịch trình kiểm tra bảo dưỡng cho van và hệ thống thường xuyên. Kết nối mặt bích có độ bền cực kỳ tốt, vì vậy quá trình bảo dưỡng, kiểm tra định kỳ sẽ ít hơn so với các dòng nối ren, rắc co…

Lưu ý khi kiểm tra: Lưu ý với những vị trí có khả năn bị rò rỉ, kiểm tra và bổ sung dầu mỡ bôi trơn tại các vị trí cổ van, nơi có thường xuyên có chuyển động xoay.

Khi bảo dưỡng, bảo trì, thay thế: Trước khi bảo trì, đóng hoàn toàn nguồn lưu chất và mở hoàn toàn van, ngắt nguồn điện và nguồn khí nén đối với  các dòng van điều khiển tự động.

Khi cần tháo lắp để thay thế hoặc bảo dưỡng, cần lưu ý sử dụng những công cụ chuyên môn để xử lý, những phương tiện vận chuyển đặc thù để di chuyển van như thang nâng, cần cẩu, xe kéo.

Ứng dụng thực tế của van bi

Với những tính năng, chủng loại và vật liệu ball valve phong phú, van khóa nước được sử dụng rất rộng rãi trong nhiều lĩnh vực, đặc biệt là trong công nghiệp và dân dụng.

van bi nhựa rắc co trung quốc bảo dưỡng thay thế dễ dàng

Ball valve nhựa sử dụng trong công nghiệp

Van bi nhựa điều khiển bằng khí nén Haitima Đài Loan nối rắc co 8

Ball valve inox điều khiển khí nén, ứng dụng trong các hệ thống điều khiển tự động

Van bi inox điều khiển bằng khí nén Kosaplus Hàn Quốc nối bích 1

Ball valve inox điều khiển điện, sử dụng rộng rãi trong nhiều nhà máy công nghiệp

Van bi nhựa điều khiển điện kosaplus nối rắc co 7

"
