Van điện từ thường mở | 220 – 24V | Lưu ý khi lựa chọn

Van điện từ thường mở là dòng van điện từ được sử dụng trên một số các hệ thống đặc biết, các hệ thống này thường có thời gian mở van cho dòng chảy lưu thông lớn hơn nhiều thời gian đóng van. Nói theo cách khác, ở trạng thái thông thường của van là trạng thái mở

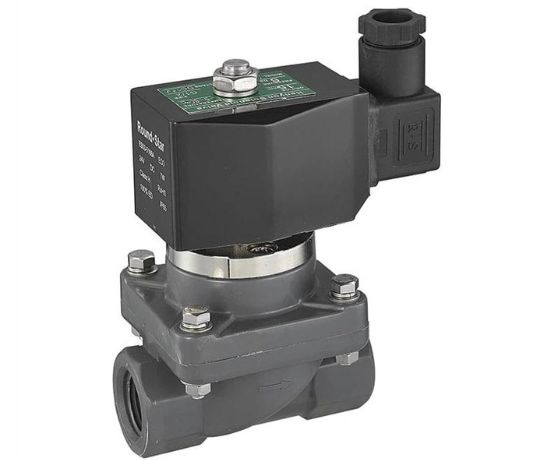

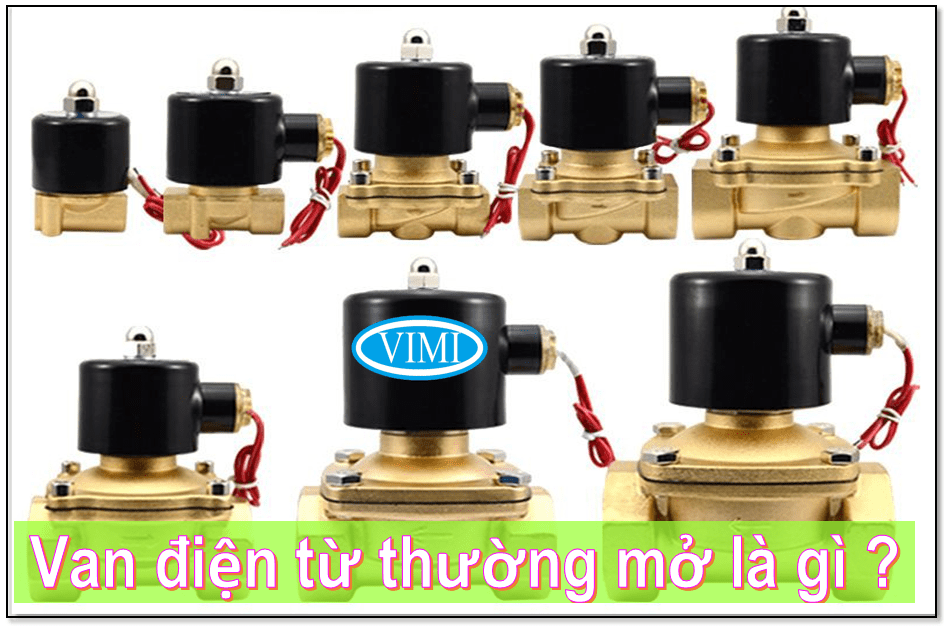

1. Van điện từ thường mở là gì

Có thể bạn chưa biết van điện từ thường mở là gì và thực tế van được định nghĩa như sau: Van điện từ thường mở là thiết bị dùng để đóng mở lưu chất trên đường ống tự động bằng điện tuy nhiên khi không có điện thì van ở trạng thái luôn luôn mở và chỉ đóng lại khi được cấp điện.

Điều này có nghĩa là gì? Khi lắp đặt van vào hệ thống đường ống, ban đầu chưa cấp điện hoặc hệ thống chưa hoạt động thì van luôn luôn ở trạng thái mở, dòng lưu chất có thể đi qua van. Khi muốn đóng van thì chúng ta cần cấp nguồn điện cho van.

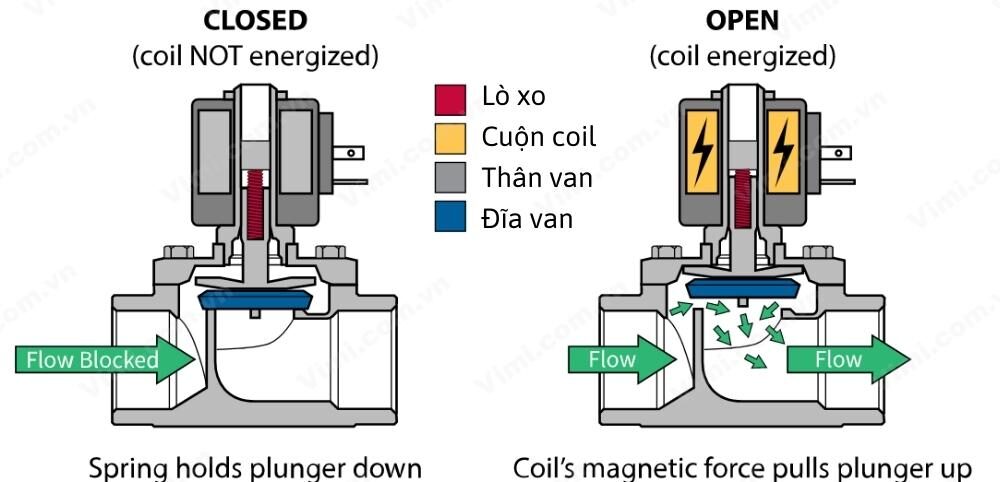

2. Cấu tạo của van điện từ thường mở

Van thường mở có cấu tạo cũng giống như van điện từ nói chung có các bộ phận chính

• Thân van
• Đĩa van
• Cuộn coil
• Lò xo

3. Nguyên lý hoạt động van điện từ thường mở

Việc nắm bắt rõ nguyên lý làm việc giúp chúng ta sử dụng, vận hành, bảo trì, sửa chữa nó tiện lợi và nâng cao độ bền của van.

• Ở trạng thái bình thường khi không cấp điện, van ở trạng thái mở, do trục van được đẩy ra tách khỏi ghế van, bởi lực tác dụng của lò xo.
• Khi được cấp nguồn điện thì nguồn điện chạy qua cuộn dây điện từ, sinh ra từ trường, tạo thành lực tác dụng lên trục piston, đẩy trục xuống ghế van làm van đóng lại.

Điều này cho thấy thời gian giữ điện – ngâm điện trong van bao lâu thì van sẽ có thời gian đóng là bấy nhiêu. Vì vậy van điện từ thường mở được sử dụng cho những hệ thống đường ống thường xuyên mở van, chỉ đóng van lại khi cần thiết nhất định mà thôi.

4. Thông số kỹ thuật cơ bản của van điện từ thường mở

Van thường mở được sản xuất có các thông số cụ thể như sau

• Dải kích thước: DN8 ~ DN100
• Kiểu kết nối: Lắp ren, mặt bích
• Vật liệu chế tạo:  Inox, đồng, nhựa
• Nguồn điện áp: 24VDC, 220VAC
• Kiểu đóng mở: Thường mở
• Áp lực: PN10, PN16

5. Tên tiếng anh của van điện từ thường mở

Van thường mở được viết bằng tên tiếng anh với nhiều cách viết khác nhau

• Solenoid valve normally open: Van điện từ thường mở
• Normally open solenoid valve: Các viết khác của van thường mở
• NO solenoid valve: Cách viết tắt

6. Khi nào sử dụng van điện từ thường mở

Có một điều mà có thể bạn chưa biết đó là loại van này ít thông dụng hơn, nó chỉ được sử dụng trong một số trường hợp nhất định, vì thế cần xác nhận chắc chắn về chủng loại van thường mở trước khi mua. Trong một số trường hợp, kể cả là kỹ thuật viên nhưng vẫn không nắm được khi nào cần dùng loại van điện từ thường mở này

• Van thường mở lắp đặt tại vị trí thường xuyên cho dòng chảy qua
• Thời gian đóng van mỗi lần là ngắn, nên dưới 2 giờ đồng hồ

Chúng ta sẽ căn cứ vào chức năng của van trên đường ống và thời gian hoạt động của van, để lựa chọn chủng loại van thường mở.

Lưu ý: Thời gian van đóng lại phải luôn luôn nhỏ hơn thời gian van mở

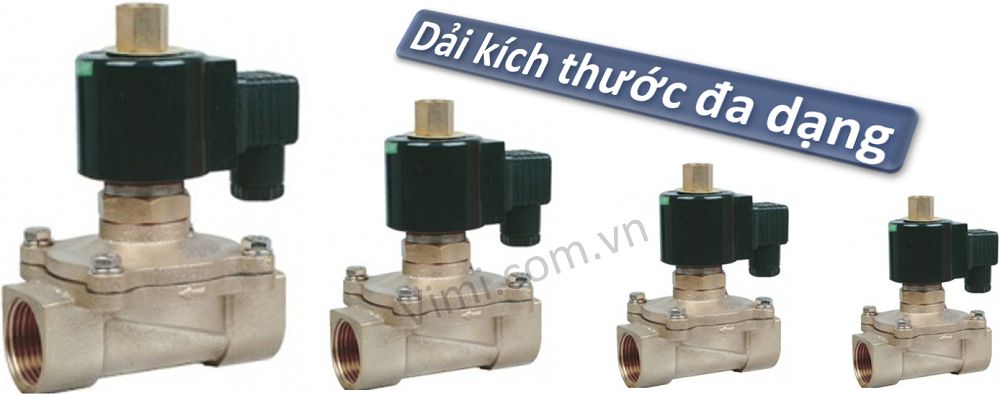

7. Kích thước phổ biến của van điện từ thường mở

Van thường mở sử dụng các kích thước phổ biến như đối với van điện từ nói chung, thông thường kích cỡ van như sau

• Van thường mở DN8 ~ DN50: Đối với kết nối ren, một số trường hợp có thể lớn tới DN80
• Van thường mở DN50 ~ DN100: Kết nối bằng mặt bích, một số trường hợp đặc biệt DN25, 32 và 40 cũng có kết nối này

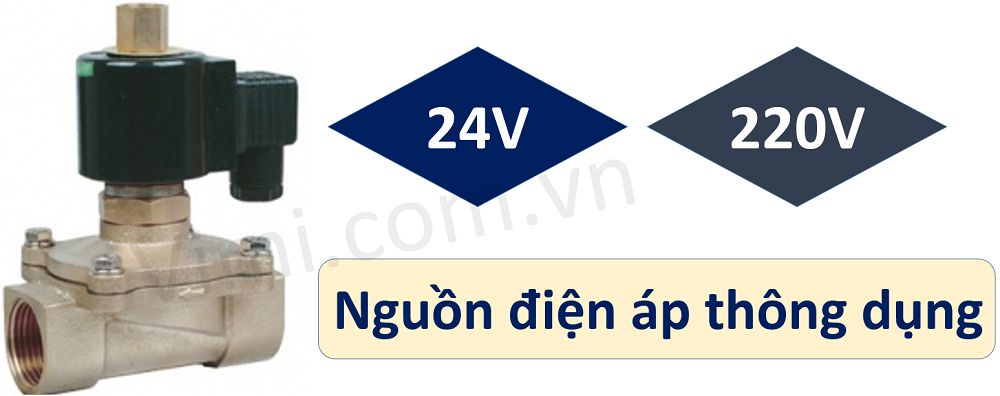

8. Nguồn điện sử dụng cho van điện từ thường mở

Trên thực tế sản xuất và sử dụng trên thế giơi thì van thường mở được chế tạo để phù hợp với nhiều nguồn điện khác nhau cả về chủng loại và là điện áp. Tại Việt Nam, phổ biến vẫn là hai chủng loại dưới đây

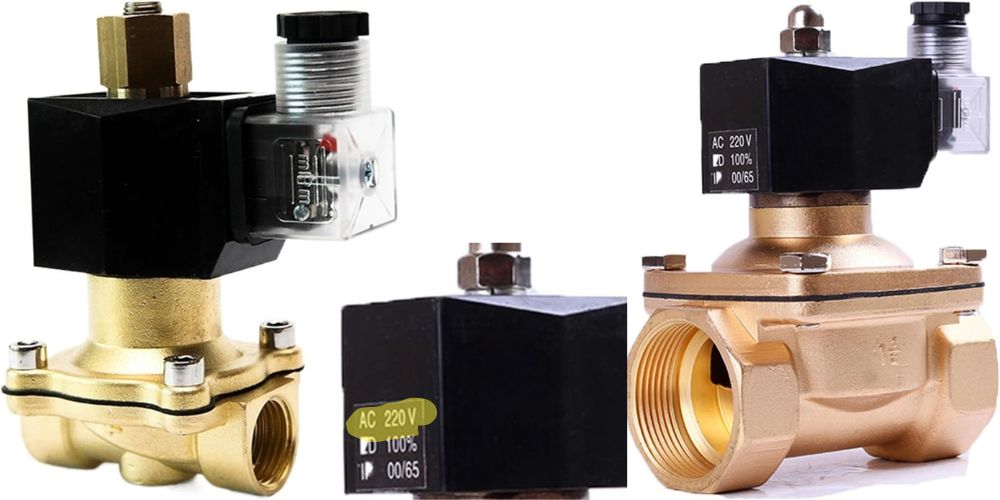

8.1 Van thường mở dùng điện xoay chiều

Với nguồn điện xoay chiều, thì van điện từ 220V là loại van phổ biến nhất, bởi:

• Đây là điện lưới quốc gia, tiện lợi trong việc lấy nguồn và chọn vị trí lắp đặt
• Không cần sử dụng bộ chuyển đổi

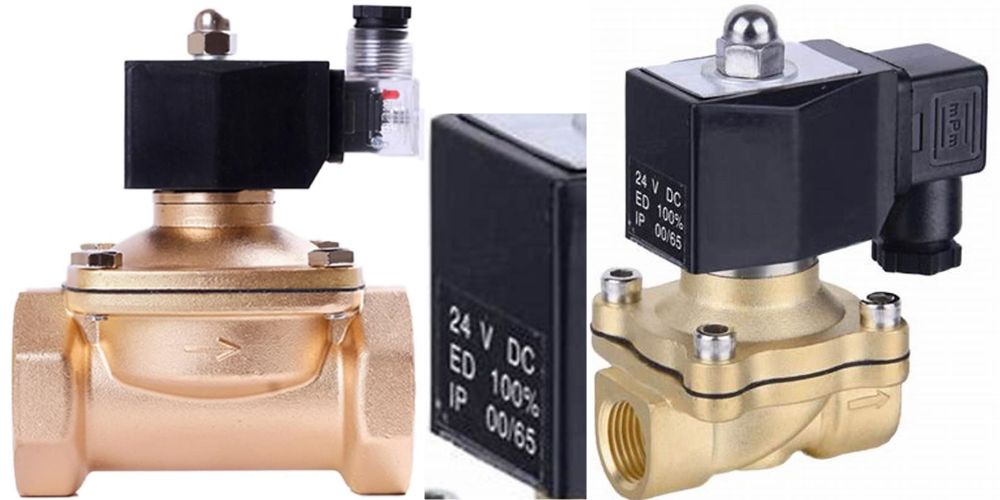

8.2 Van thường mở dùng điện 1 chiều

Nguồn điện 1 chiều có điện áp nhỏ và van điện từ 24V là loại phổ biến nhất và điện áp nhỏ tạo nên sự an toàn cho người sử dụng

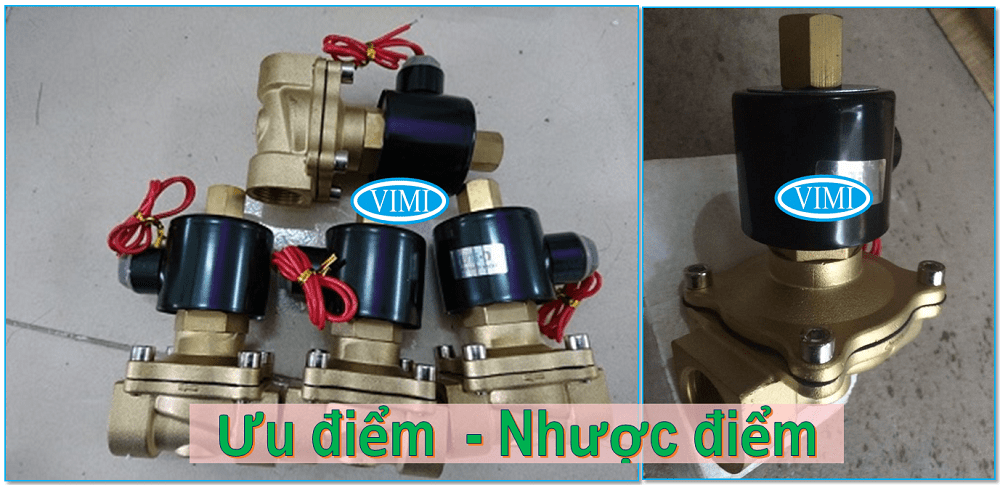

9. Ưu điểm và nhược điểm van điện từ thường mở

Dùng điện để đóng mở van, không nhất thiết phải dùng loại van điện từ, bởi chúng ta có thể dùng van điều khiển bằng điện để thay thế. Tuy nhiên, động cơ điện đóng mở khá lâu và giá thành cao van điện từ thường mở

9.1 Ưu điểm của van thường mở

• Khả năng đóng mở nhanh (dưới 1s)
• Có giá thành rẻ hơn so với van điều khiển bằng điện
• Điện áp sử dụng đa dạng sử dụng
• Dùng được với nhiều kích cỡ đường ống
• Phù hợp với nhiều môi trường khác nhau

9.2 Nhược điểm của van thường mở

Mặc dù có khá nhiều ưu điểm, tuy nhiên van điện từ thường mở có nhiều nhược điểm đáng lưu ý

• Thuộc dạng van khá hiếm, ít đơn vị cung cấp
• Chỉ phù hợp với vị trí có tần suất ít và thời gian đóng van ngắn
• Giá thành đắt hơn nhiều so với van thường đóng
• Van sẵn kho thường không đa dạng vật liệu

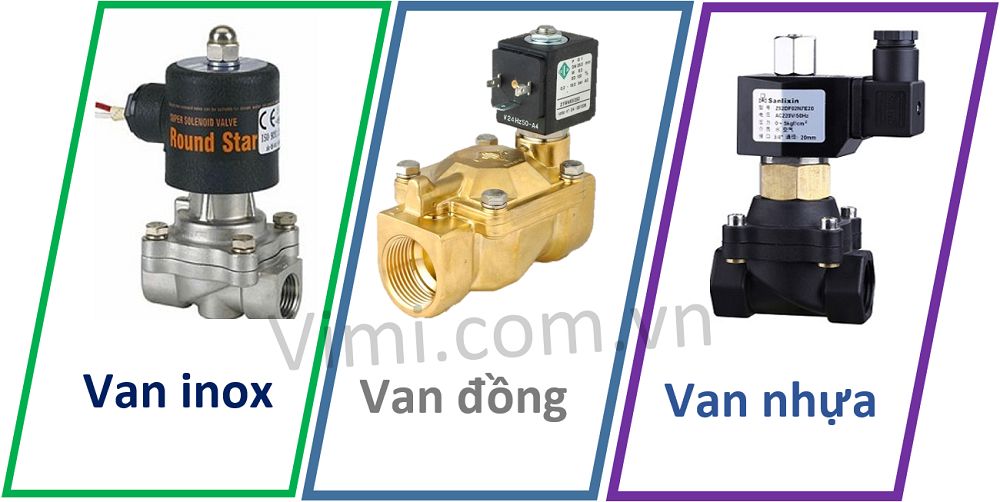

10. Vật liệu chế tạo van điện từ thường mở

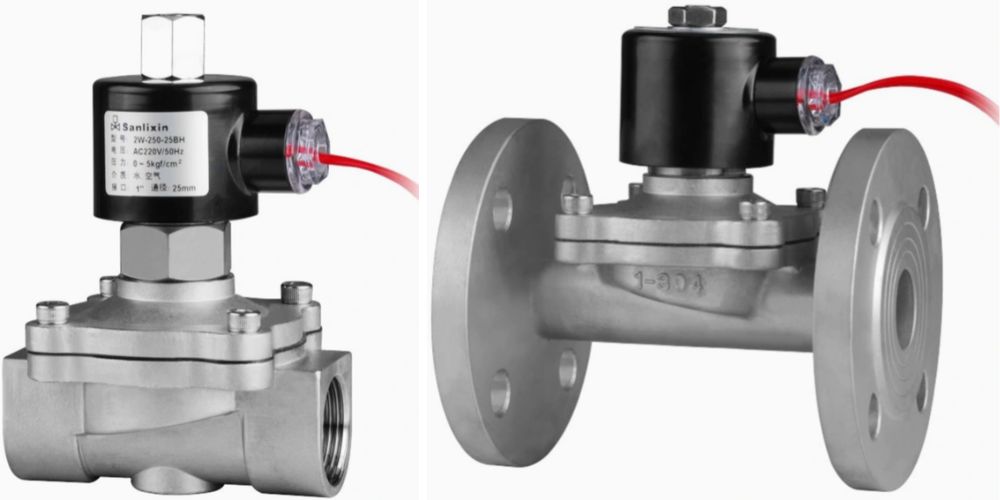

10.1 Van điện từ thường mở inox

Van thường mở inox, có thân là các loại vật liệu inox 304 hoặc inox 316. Van có khả năng chịu được nhiệt độ và áp lực làm việc cao. Đặc biệt, van có khả năng chống ăn mòn rất tốt, kể cả ở nhiệt độ cao nên hoạt động hiệu quả ở đa dạng môi trường.

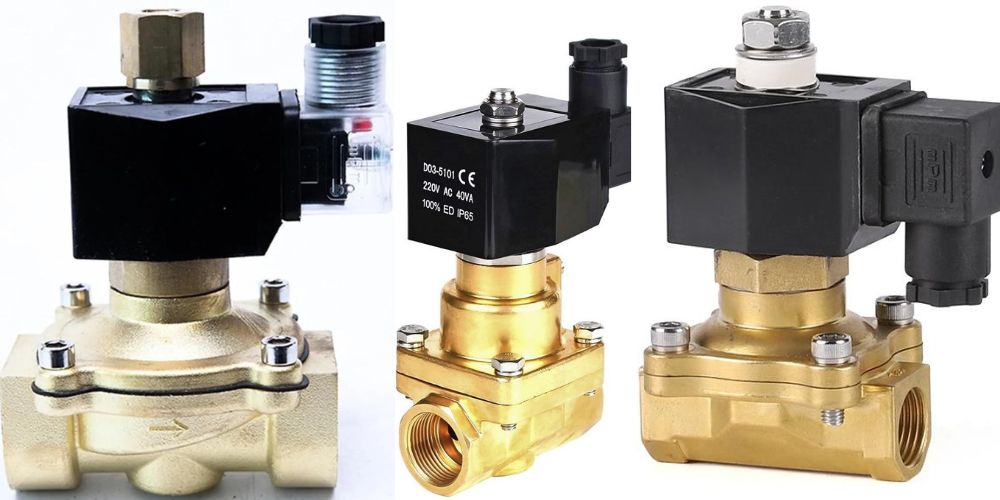

10.2 Van điện từ thường mở thân đồng

Van thường mở có thân chế tạo từ vật liệu đồng, được các hãng sản xuất đưa vào sử dụng thực tế nhiều nhất hiện nay. Bởi khả năng chống ăn mòn của van là vô cùng ấn tượng, phù hợp với hệ thống nước và giá thành van tương đối rẻ.

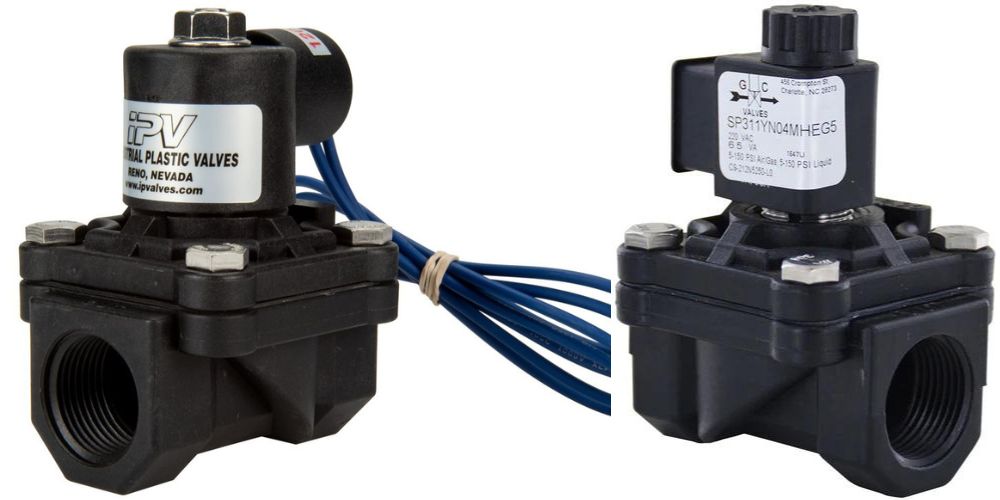

10.3 Van điện từ thường mở thân nhựa

Van thường mở có thân van được chế tạo từ vật liệu nhựa thường hoạt động hiệu quả ở môi trường làm việc có tính ăn mòn hóa học cao, tính axit,..v..v.. Đây là môi trường đặc biệt mà dòng van đồng và inox không thể đáp ứng hiệu quả cho hoạt động của hệ thống

11. Van điện từ thường mở dùng cho những lưu chất nào

Việc lựa chọn vật liệu van thường đóng theo môi chất là một bài toán ngược, đòi hỏi người sử dụng phải hiểu đặc tính của cả lưu chất sử dụng van và vật liệu thân van. Ngoài ra, phương pháp kết nối hay thương hiệu sản xuất cũng tạo nên khả năng đáp ứng kỹ thuật khác nhau của van

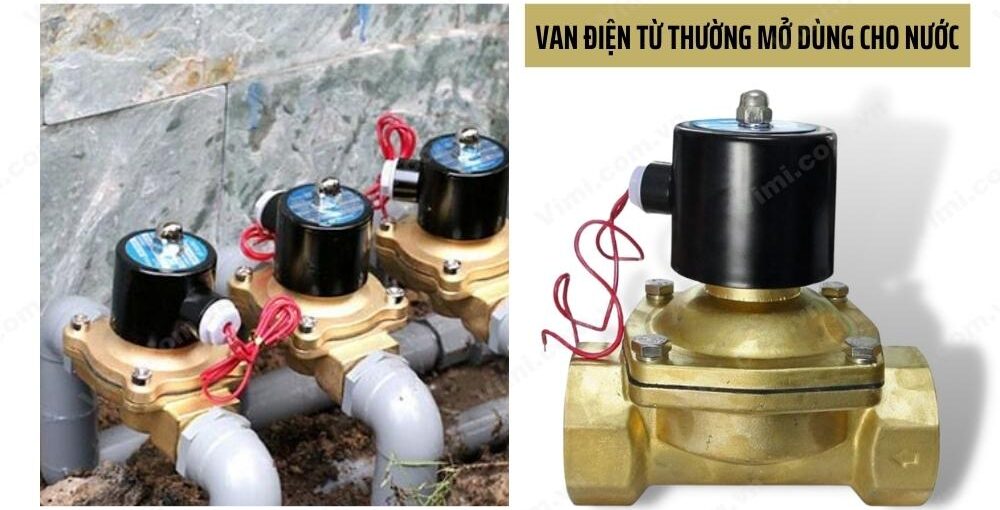

11.1 Van thường mở dùng cho nước và khí

Đặc điểm của van điện từ thường mở sử dụng cho hệ thống là nước và khí, thường phổ biến với nhiệt độ và áp suất giới hạn sau

• Nhiệt độ làm việc tối đa: 80°C
• Áp suất làm việc tối đa: 10bar

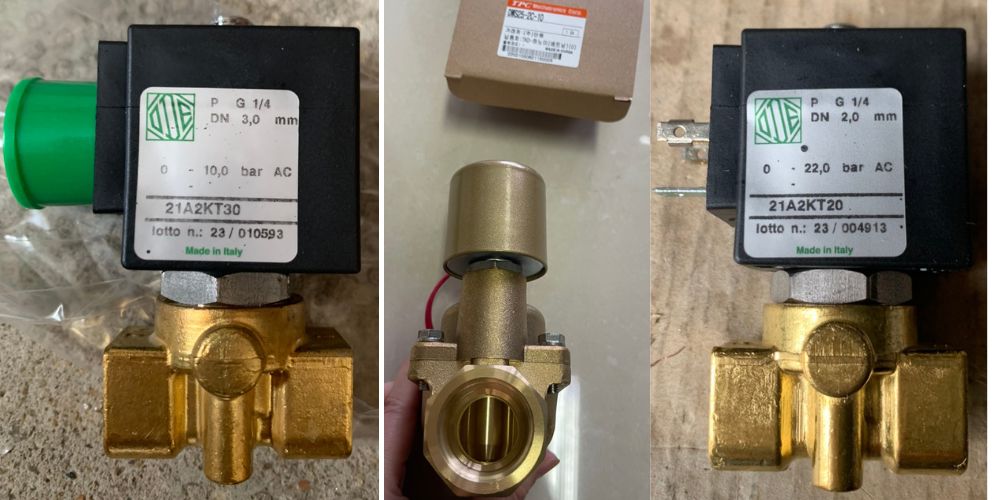

11.2 Van thường mở dùng cho hơi nóng

Với van điện từ thường mở chuyên sử dụng cho hệ thống hơi, hơi nóng, khí nóng. Van thường có khả năng vận hành hiệu quả ở những môi trường có nhiệt độ cao và áp suất lớn, phổ biến là:

• Nhiệt độ max: 180°C
• Áp suất max: 10bar (trường hợp đặc biệt tới 22bar)

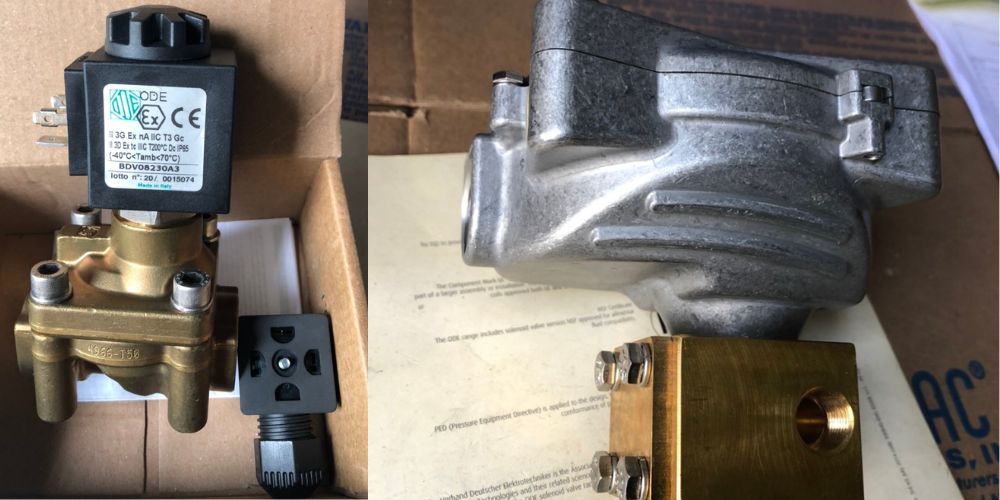

11.3 Van thường mở cho môi chất đặc biệt

Đây là trường hợp van điện từ thường mở sử dụng cho các môi chất có tính chất khác biệt như áp cao, nhiệt cao, hoặc hóa chất có độ ăn mòn lớn. Điển hình như

• Hóa chất đậm đặc
• Nước áp cao 16bar hoặc 22bar
• Khí cao áp 50bar, 90bar hoặc 100bar
• Môi trường đòi hỏi van có khả năng chống cháy nổ

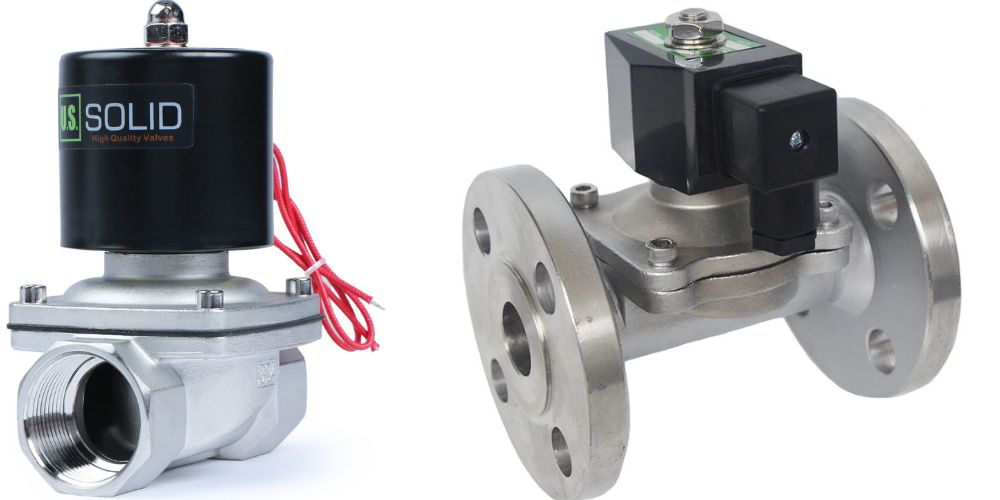

12. Kết nối của van điện từ thường mở

Van thường mở mang kết nối phổ biến của van điện từ nói chung, bao gồm

• Van điện từ thường mở nối ren: Thông thường kiểu dáng kết nối này sẽ được áp dụng cho những van có kích thước nhỏ hơn DN50.
• Van điện từ thường mở mặt bích: Phương pháp kết nối mặt bích được áp dụng cho những van có kích thước lớn hơn DN50. Có nhiều các tiêu chuẩn mặt bích như JIS, BS, ANSI, DIN, giúp việc lắp đặt thuận lợi hơn và đảm bảo hoạt động cho van và hệ thống.

13. Top 3 nhãn hiệu van thường mở phổ biến

Trên thế giới nói chung và tại Việt Nam nói riêng có rất nhiều hãng sản xuất van điện từ thường mở, với nhiều năm phân phối dòng sản phẩm này chúng tôi thống kê thấy các nhãn hiệu phổ biến như dưới đây

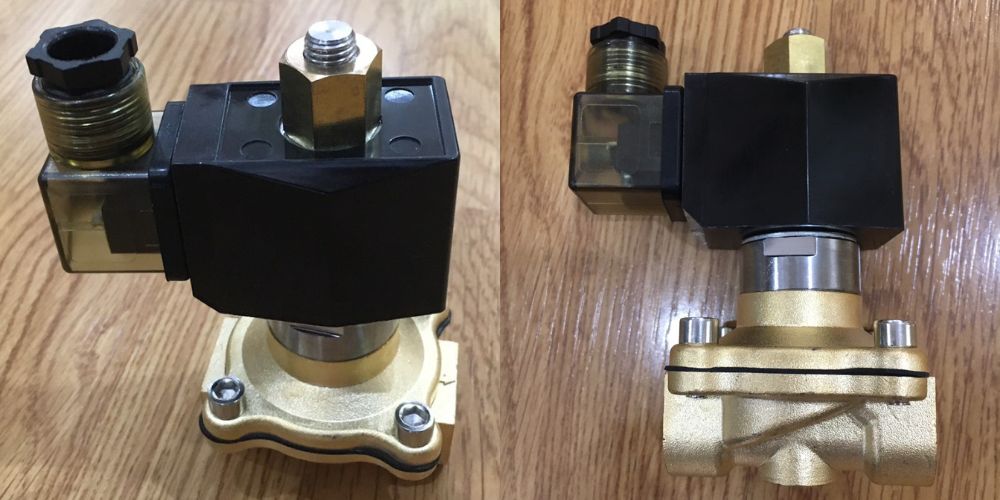

13.1 Van điện từ thường mở UniD

Đây là van điện từ thường mở xuất xứ Đài Loan, nhà sản xuất chuyên chế tạo các loại van điều khiển bằng điện và khí nén, sử dụng nhiều loại vật liệu khác nhau. Thuộc nhãn hiệu van số 1 phân khúc về giá và chất lượng

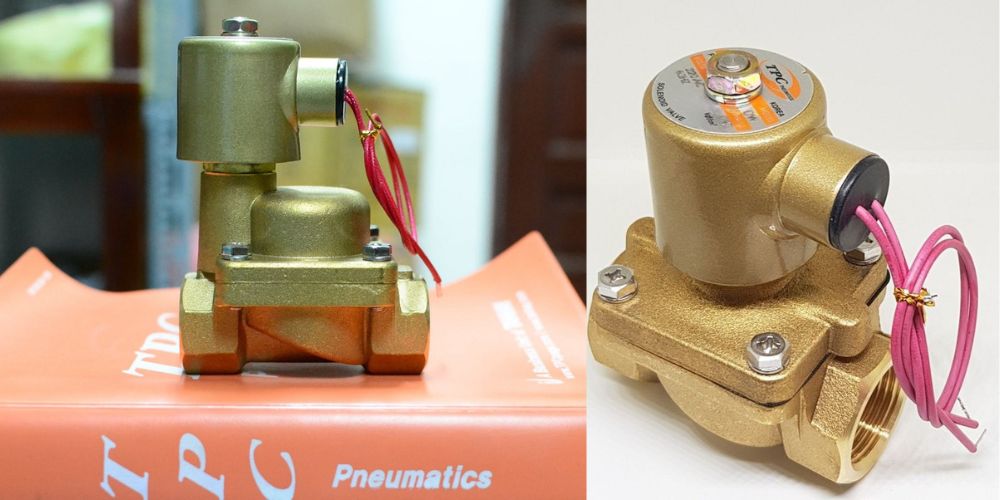

13.2 Van điện từ thường mở TPC

Van điện từ thường mở TPC là dòng van đến từ Hàn Quốc, được sản xuất bởi hãng sản xuất TPC. Van có khả năng đóng mở dòng chảy nhanh chóng, linh hoạt, chính xác. Van được sử dụng lắp đặt cho các hệ thống như khí nén, gas, hơi nóng, nước… đặc biệt sử dụng nhiều trong các dự án vốn FDI

13.3 Van điện từ thường mở ODE

Được sản xuất tại hãng sản xuất van ODE đến từ Italia. Đặc điểm của van có lẽ là bắt nguồn từ coil van được đúc nguyên khối, cho phép van vận hành liên tục mà không xảy ra hiện tượng chập háy hay hư hỏng, mang lại sự chắc chắn cho hệ thống lắp đặt và vận hành van.

14. Phân biệt van điện từ thường mở và thường đóng

Van điện từ thường đóng và van điện từ thường mở rất dễ bị nhầm lẫn và gây lỗi nghiêm trọng trong quá trình sử dụng. Để tránh nhầm lẫn và sử dụng van điện từ thường mở chính xác và hiệu quả. Khách hàng cần lưu ý những điểm phân biệt dưới đây của hai dòng cơ bản này

14.1 Nhận biết van điện từ thường đóng

Với van điện từ thường đóng chúng ta cần nhớ đặc điểm nổi bật nhất

• Van luôn chặn dòng lưu chất khi không có điện
• Van chỉ đóng khi được cấp nguồn điện

14.2 Nhận biết van điện từ thường mở

• Van mở, ỏ trạng thái không có nguồn điện
• Van chỉ đóng khi có nguồn điện

15. Kho van điện từ thường mở ở đâu

Van thường mở là dạng van tương đối hiếm và việc tìm mua không thuận lợi như kiểu thường đóng. Để mua van thuận lợi, người sử dụng nên tìm những đơn vị chuyên cung cấp van nói chung, hiểu rõ về kiến thức kỹ thuật, có kinh nghiệm lâu năm.

Là đơn vị nhập khẩu hàng đầu và đặc biệt sẵn luôn cố gắng tồn kho van điện từ thường mở, công ty chúng tôi đang là đơn vị đáng tin cậy để cung cấp loại van này. Van với đầy đủ chứng từ bán hàng và được bảo hành 12 tháng.

16. Chọn mua van điện từ thường mở đúng kỹ thuật

Van thường mở không được sử dụng phổ biến trên các đường ống nên người hiểu biết sâu sắc về loại van này không nhiều. Để có thể chọn lựa đúng van điện từ thường mở cho đúng mục đích sử dụng thì nên tham khảo các bước dưới đây

• Chọn đúng môi trường sử dụng
• Chọn đúng nguồn điện áp sử dụng
• Chọn van vật liệu van phù hợp với nhiệt độ sử dụng
• Chọn kích cỡ van đúng với kích cỡ đường ống yêu cầu
• Chọn áp lực van điện từ phù hợp với áp lực hệ thống
• Chọn vật liệu để tiết kiệm nhất trong khi vẫn đảm bảo yếu tố kỹ thuật

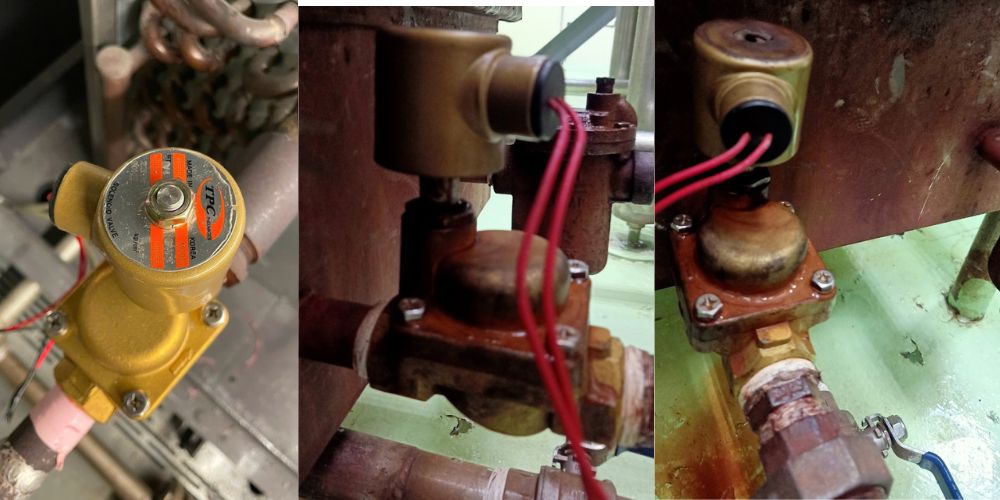

17. Hướng dẫn sử dụng van thường mở

Trước tiên chúng tôi lưu ý và khuyên người dùng răng: “van điện từ thường mở sẽ hoạt động tốt và đảm bảo nếu thời lượng mỗi lần vận hành không quá 2h”. Tức là chúng ta duy trì điện trong van điện từ dưới 2h đồng hồ các bạn nhé

Bởi vì van hoạt động dựa trên cơ chế sinh từ trường. Khi hoạt động sẽ làm nóng cuộn coil và nếu chúng ta ngâm điện – giữ điện lâu, van sẽ nóng lên rất nhiều và có thể gây ra hiện tượng cháy cuộn điện – cuộn coild.

13.1 Kiểm tra lắp đặt trước khi sử dụng

Việc lắp đặt van điện từ thường đóng là phần quan trọng bậc nhất trong quá trình sử dụng và vận hành hệ thống. Sẽ là thiếu sót nếu chúng ta không kiểm tra qua 1 lần nữa xem van điện từ đã lắp đúng với yêu cầu kỹ thuật hay chưa và cho vận hành thử trước khi đưa vào khai thác chính thức

17.2 Sử dụng van thường mở đúng cách

Sử dụng van điện từ thường mở như thế nào cho đúng kỹ thuật, đúng quy trình thì không phải bất kỳ người nào cũng nắm được. Vì thế chúng tôi lưu ý cho người dùng một số điểm lưu ý như sau:

• Cần thử van hoạt động không tải để kiểm tra sơ bộ
• Lắp thêm van giảm áp và van an toàn để tránh quá áp
• Không nên sử dụng van điện từ liên tục trên 2 giờ, trừ những van có chất lượng cao
• Cần thiết phải lắp đặt thêm lọc y trước van, để tránh cặn bẩn làm kẹt trục van
• Lưu ý van điện từ hoạt động cần có áp suất tối thiểu và không vượt qua áp giới hạn

17.3 Sử dụng van thường mở hiệu quả cao, tăng độ bền

Để có thể nâng cao hiệu quả, hiệu xuất và tăng độ bền van điện từ thường mở chúng tôi có một số gợi ý như sau:

• Cần giảm nhiệt cuộn coil bằng cách, tăng thời gian đóng mở giữa 2 lần liên tiếp từ 10 ~ 15 phút
• Cần bảo trì bảo dưỡng định kỳ cho van theo đúng khuyến cáo nhà sản xuất
• Nên đọc kỹ hướng dẫn sử dụng trước khi van vào khai thác
