Mặt bích ANSI là một trong những loại phụ kiện sản xuất theo tiêu chuẩn ANSI và được sử dụng phổ biến trong kết nối đường ống. Phụ kiện này có khả năng lắp đặt linh hoạt, phù hợp với mọi loại đường ống và nhiều kích cỡ khác nhau.

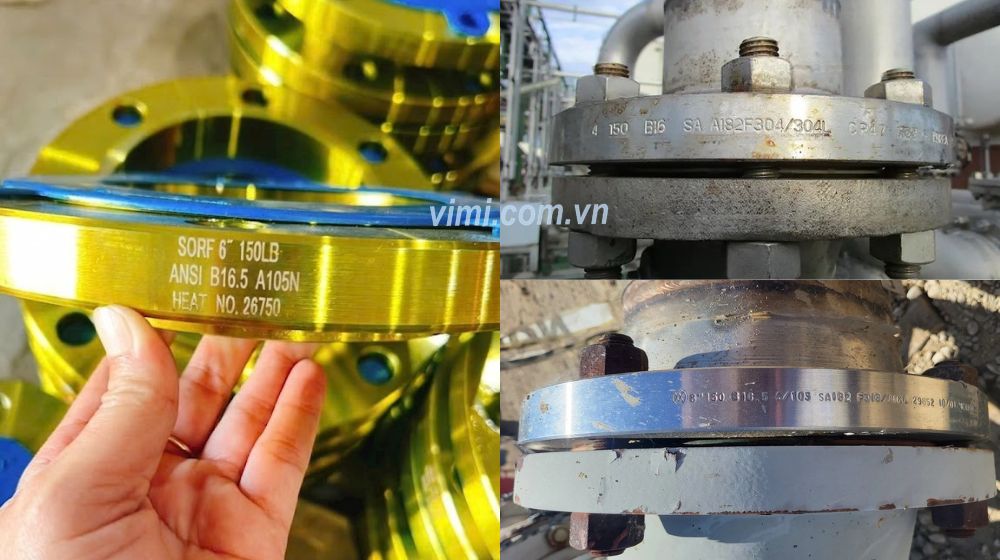

Trước khi đi vào chi tiết, chúng ta cần hiểu mặt bích ANSI là dòng mặt bích được sản xuất theo các thông số kỹ thuật do Viện tiêu chuẩn quốc gia Hoa Kỳ (American National Standards Institute) thiết lập. Đây là bộ tiêu chuẩn cực kỳ khắt khe, được áp dụng rộng rãi trong các ngành công nghiệp nặng như dầu khí, hóa chất và xử lý nước.
Việc sử dụng mặt bích tiêu chuẩn ANSI mang lại những giá trị sau:

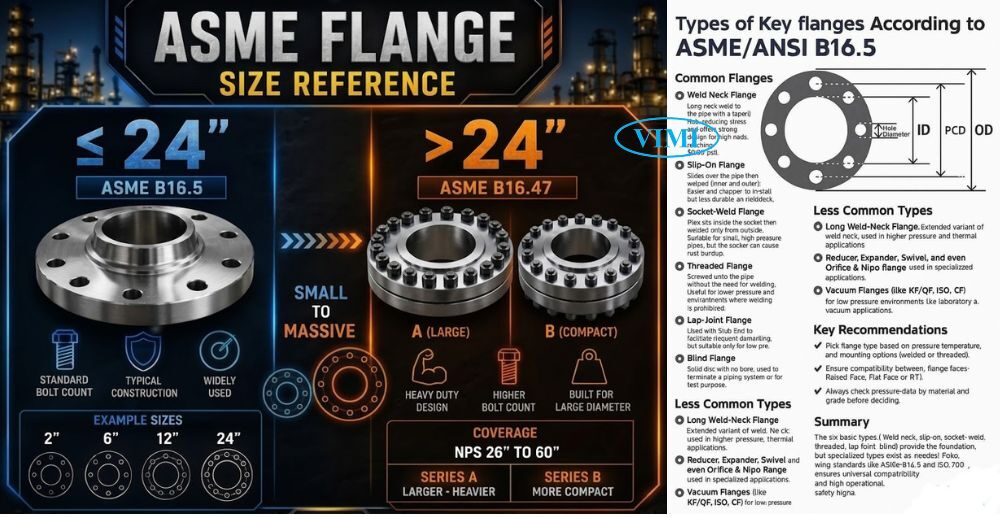

Không phải cứ nói ANSI là chỉ có một loại. Thực tế, trong ngành ống, chúng ta thường làm việc với hai bộ tiêu chuẩn con quan trọng nhất thuộc ANSI (hiện nay thường được gọi kết hợp với ASME).
Các tiêu chuẩn này bao gồm:

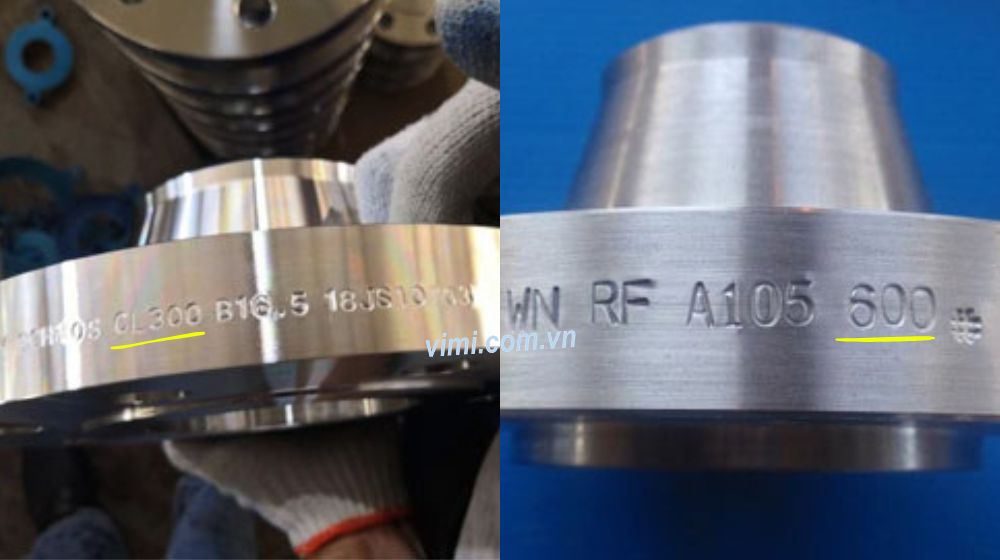

Mặt bích ANSI không chia theo PN (như tiêu chuẩn châu Âu) mà chia theo Class, bao gồm:

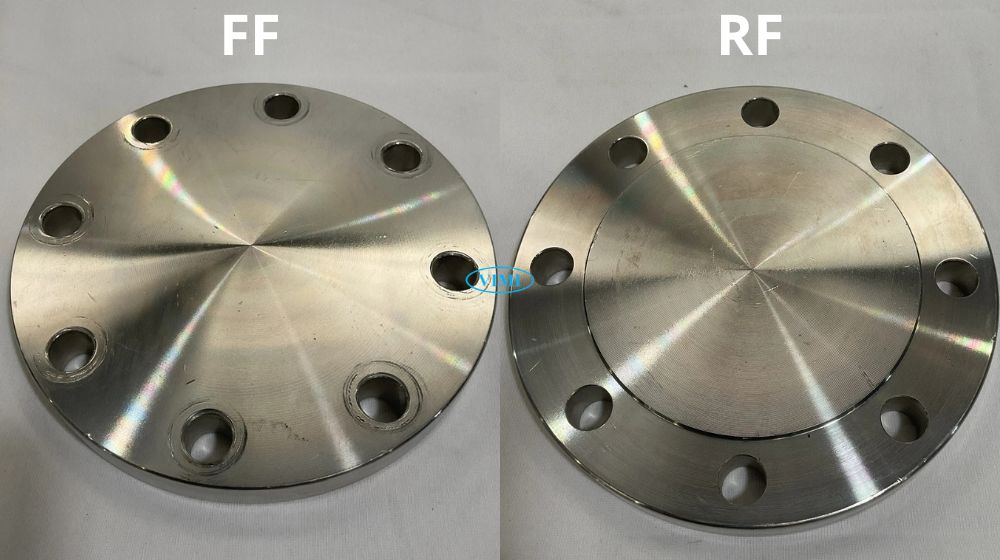

Khi lựa chọn mặt bích ANSI, bạn không chỉ quan tâm đến hình dáng mà còn phải chú ý đến kiểu bề mặt (Face) để chọn đúng loại gioăng (Gasket) đi kèm.
Các kiểu bề mặt thường gặp bao gồm:
Flat Face (FF): Bề mặt phẳng hoàn toàn, thường dùng cho mặt bích gang hoặc các thiết bị áp suất thấp để tránh làm nứt mặt bích khi siết bu lông.
Raised Face (RF): Có một phần gờ cao lên ở giữa lỗ thoát. Đây là loại phổ biến nhất của tiêu chuẩn ANSI, giúp tập trung áp lực lên gioăng để làm kín tốt hơn.
Ring Type Joint (RTJ): Có một rãnh vòng để đặt gioăng kim loại. Loại này chuyên dùng cho môi trường áp suất cực cao và nhiệt độ lớn.
Ngành vật liệu phát triển, do đó việc sản xuất các chủng loại sản phẩm cũng được đa dạng hoá. Mặt bích cũng vậy, được làm từ nhiều loại vật liệu khác nhau như: Inox, thép, nhựa,…

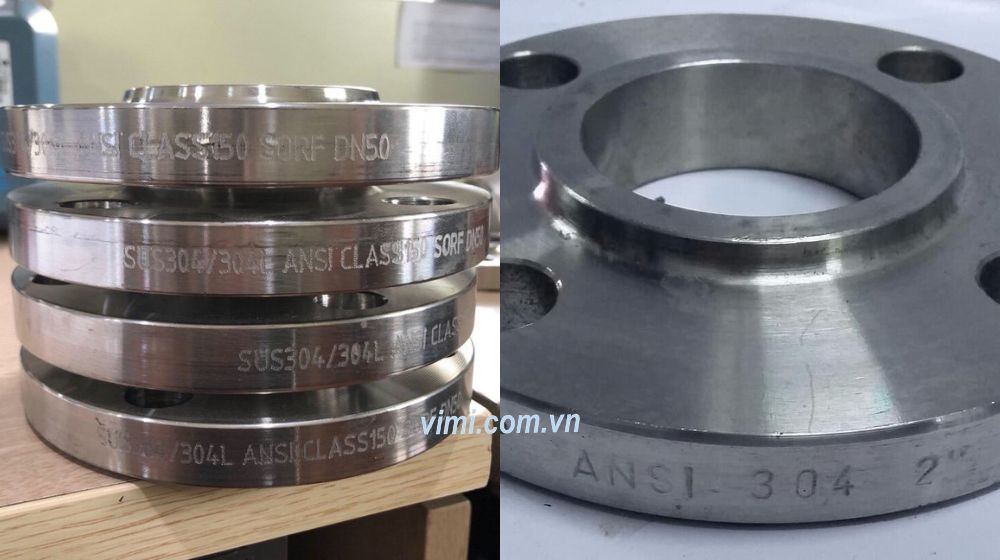

Mặt bích inox thuộc loại phụ kiện ống được chế tạo từ dòng vật liệu inox cao cấp. Vật liệu inox cho độ bền cao và khả năng chống rỉ sét ăn mòn tốt, giúp cho hệ thống hoạt động an toàn và hiệu quả.

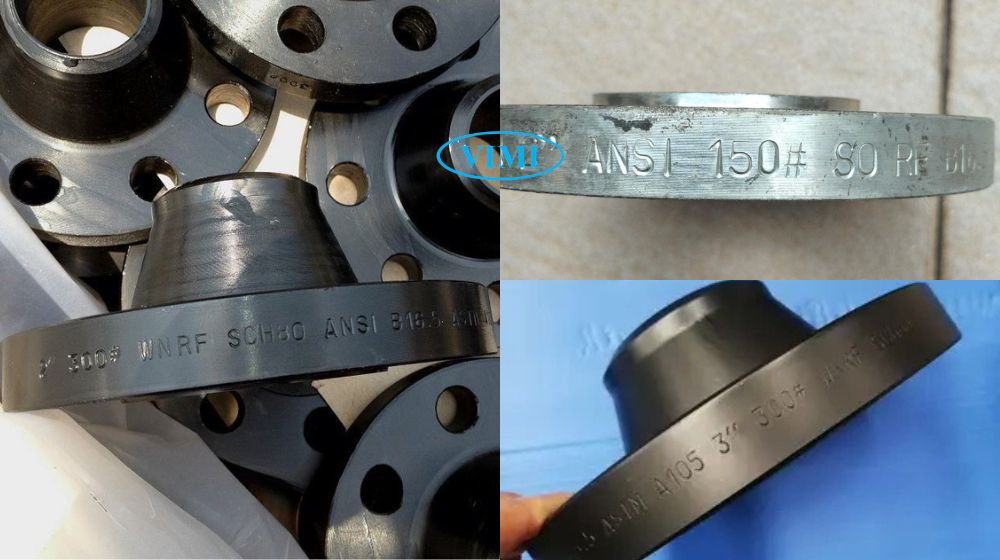

Mặt bích thép (hay Steel Flange) thường được mạ kẽm nhúng nóng hoặc mạ kẽm điện phân. Mục đích bảo vệ bích sắt trước tác động của môi trường cũng như môi chất trong hệ thống. Bích thép mạ kẽm có độ bền cao, chịu được ăn mòn và oxi hóa.

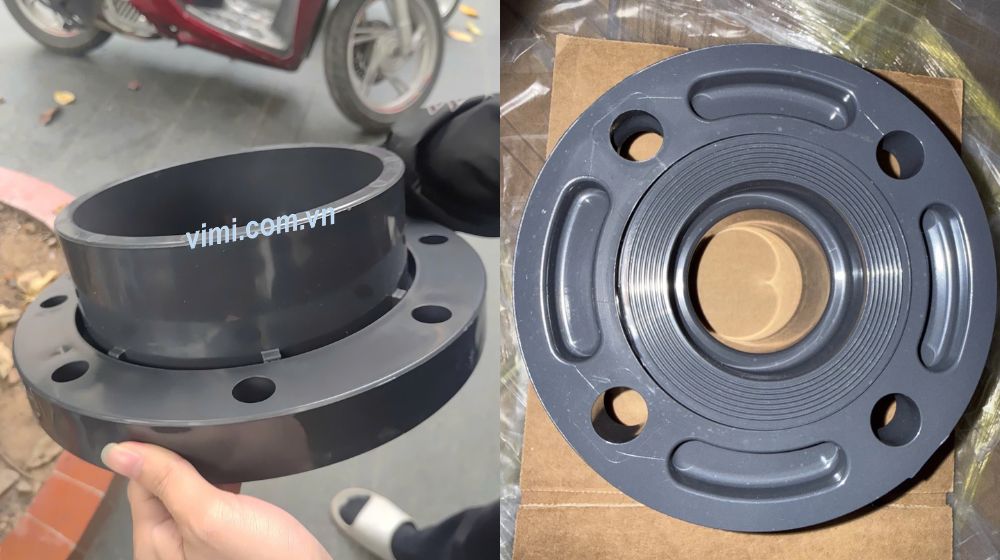

Mặt bích nhựa (hay plastic flanges) là mặt bích làm từ chất liệu nhựa. Công dụng là dùng để lắp đặt, kết nối và khoá đầu các hệ thống ống nhựa. hệ thống thiết bị công nghiệp và nhiều các hệ thống khác có liên quan.
Một số các loại chất liệu nhựa thường dùng như PVC, UPVC, CPVC, HDPE, PPR và PPH.
Đây là phần quan trọng nhất để các bạn đi công trường có thể nhìn hình dáng mà gọi tên đúng loại mặt bích. Mỗi loại có một cách liên kết với ống khác nhau nhằm phục vụ mục đích riêng biệt.
Dưới đây là danh mục các loại theo tiêu chuẩn mặt bích ANSI:

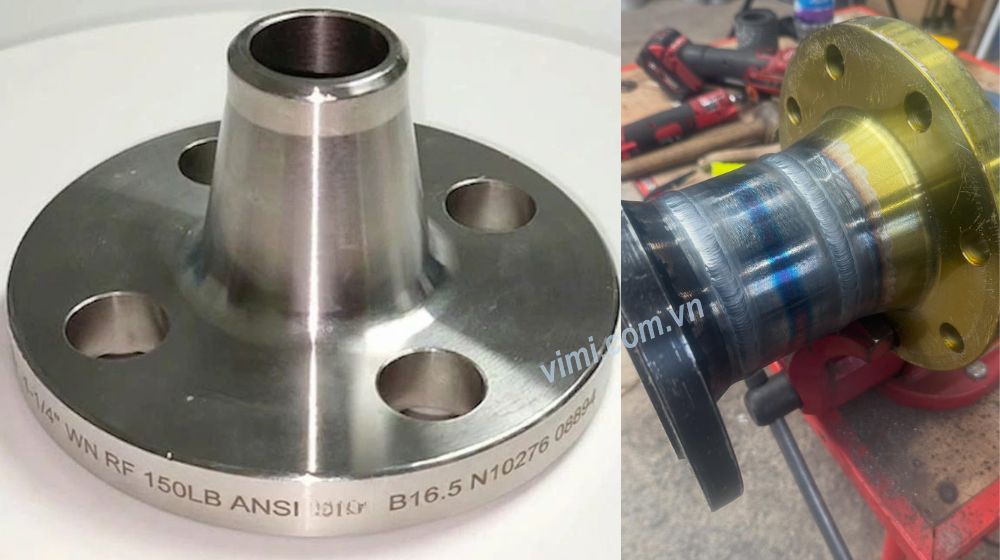

Bích cổ hàn là loại này có một cái “cổ” dài và được vát mép để hàn đối đầu với ống.

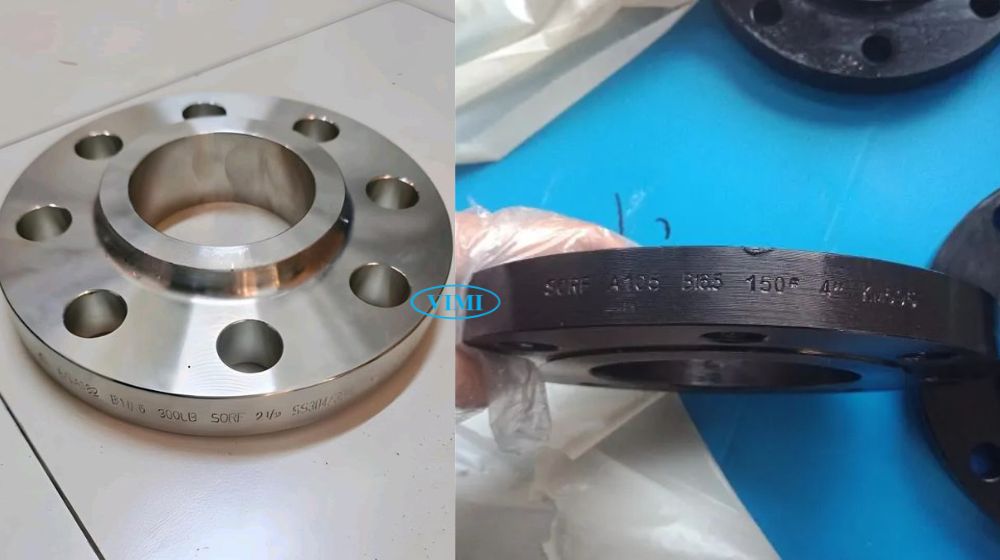

Mặt bích hàn trượt là loại mặt bích có lỗ trong lớn hơn đường kính ngoài của ống một chút để ống có thể trượt vào bên trong.

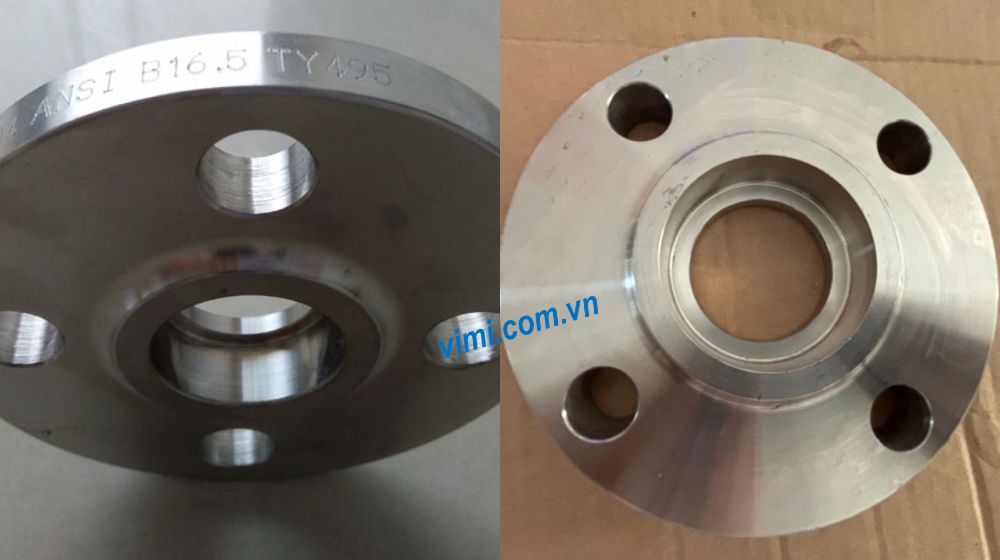

Bích hàn bọc là loại có một khấc (bậc) ở bên trong lỗ mặt bích để giữ ống.

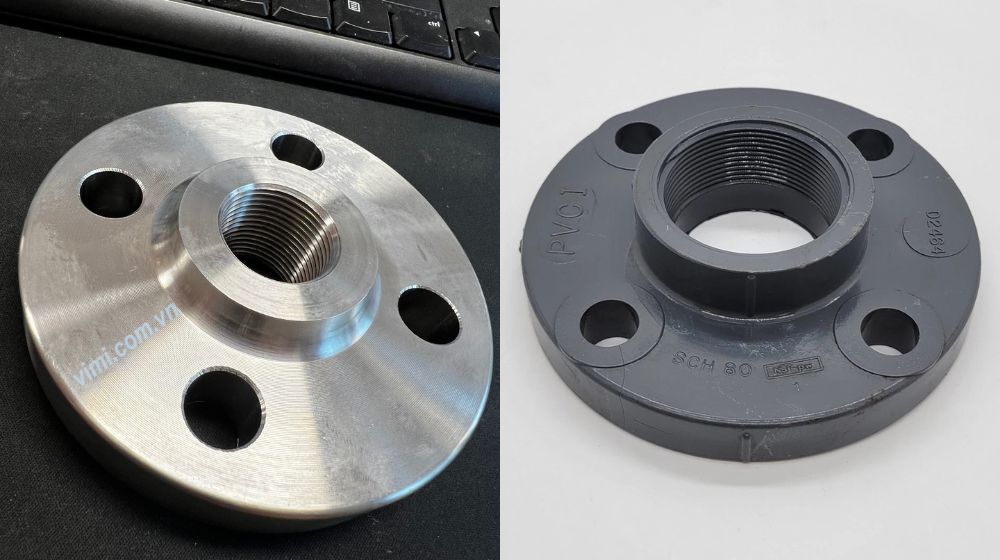

Thay vì hàn, loại mặt bích này kết nối với ống bằng các bước ren (thường là ren NPT).

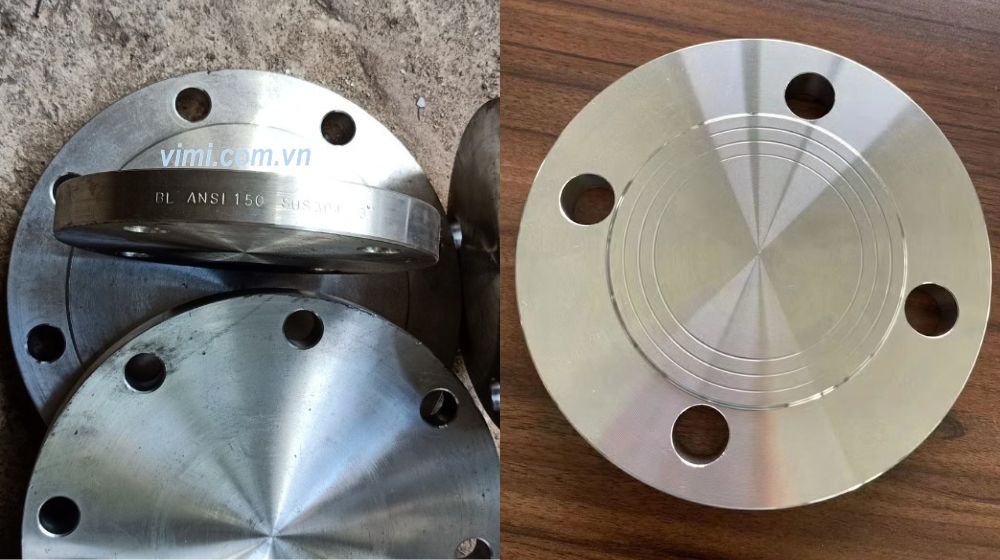

Mặt bích mù loại mặt bích không có lỗ ở giữa, dùng để bịt kín đầu ống hoặc các lỗ chờ.

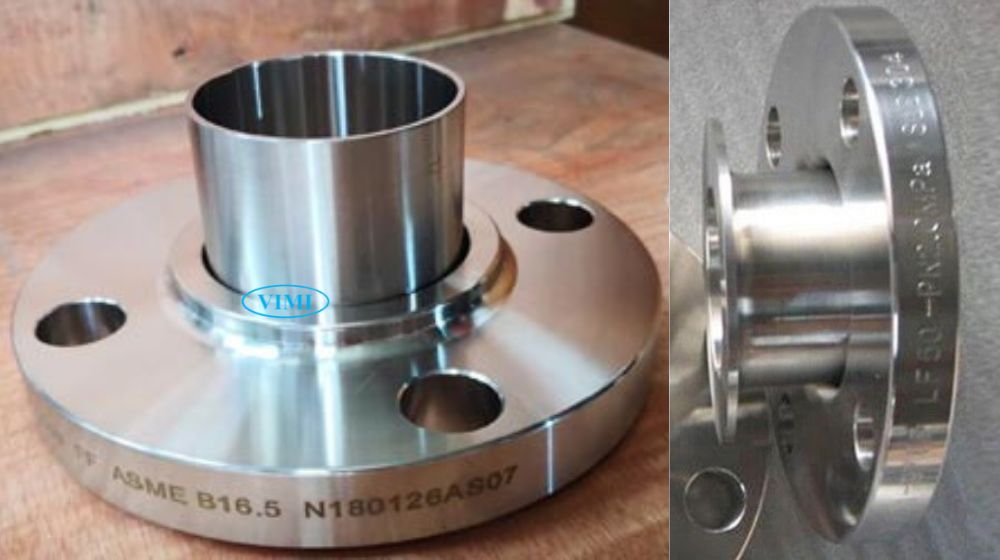

Loại này gồm hai phần: Một mặt bích lồng và một đoạn ống ngắn có gờ (Stub end).
