Mặt bích DIN – 6 chủng loại – 5 vật liệu – Ứng dụng chi tiết

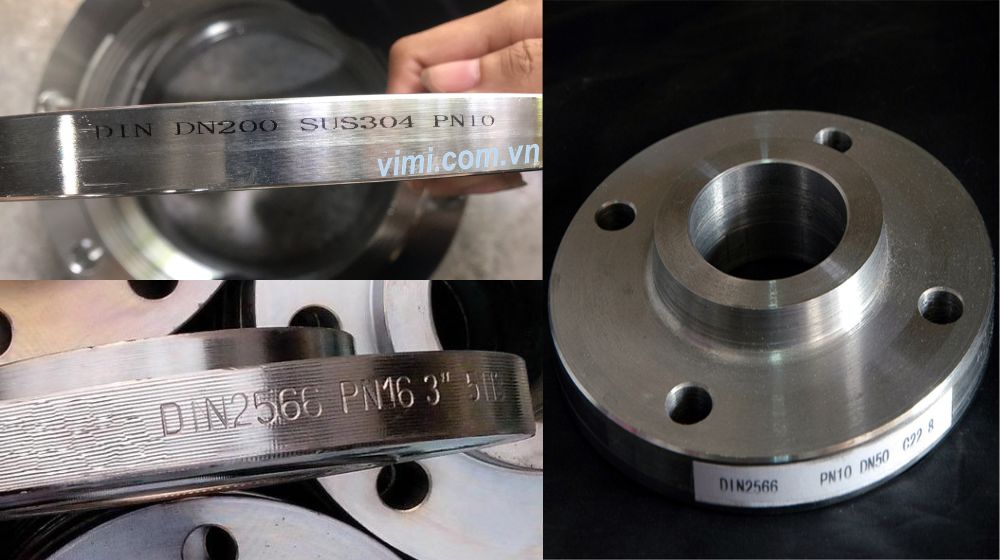

1. Thế nào là mặt bích DIN

DIN là viết tắt của Deutsches Institut für Normung e.V. – Viện Tiêu chuẩn Đức. DIN được thành lập ngày 22/12/1917, đến 1926 đổi tên thành “Ủy ban Tiêu chuẩn Đức”

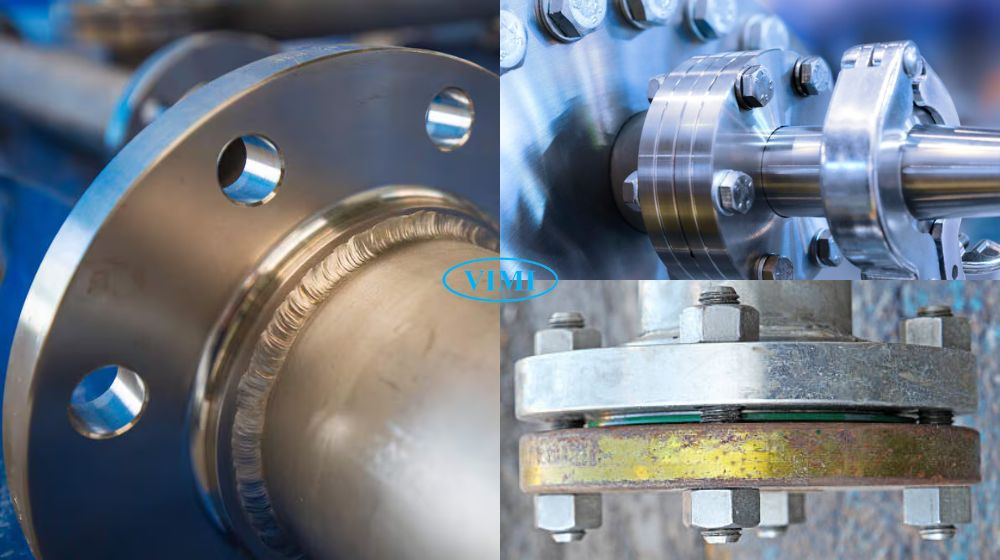

2. Mặt bích tiêu chuẩn DIN thường dùng ở đâu

Bích tiêu chuẩn DIN có mặt trong hầu hết các ngành công nghiệp nặng và hạ tầng kỹ thuật. Dưới đây là các ngành ứng dụng chính:

• Dầu khí và hóa dầu: Đường ống dẫn dầu thô, tháp chưng cất, bình áp lực, van và bơm cao áp, hệ thống offshore. Đây là ngành áp dụng DIN PN40 đến PN400 nhiều nhất.
• Xử lý nước và môi trường: Trạm bơm nước sạch, nhà máy xử lý nước thải, lọc nước công nghiệp, hệ thống tưới tiêu. Bích DIN PN10 và PN16 chiếm ưu thế tuyệt đối.
• Hóa chất và dược phẩm: Reactor hóa chất, đường ống axit/kiềm, thiết bị dược GMP, hệ thống CIP/SIP. Yêu cầu bích inox 316L, bề mặt đánh bóng kính.
• Điện và năng lượng: Đường ống hơi nước, tuần hoàn và máy phát, hệ thống làm mát nhà máy nhiệt điện, điện gió ngoài khơi. Đối với hơi nước, thường dùng DIN PN25 đến PN100.
• Thực phẩm và đồ uống: nhà máy bia, chế biến sữa, kho lạnh công nghiệp. Sử dụng bích vệ sinh theo DIN 11864, cho phép tháo lắp nhanh và làm sạch triệt để.
• Xây dựng và hạ tầng đô thị: Hệ thống PCCC, đường ống tòa nhà cao tầng, metro và hầm ngầm, các dự án ODA vay vốn từ châu Âu (KfW, AFD).

Tại Việt Nam, bích tiêu chuẩn DIN ngày càng phổ biến vì nhiều dự án FDI từ EU, Nhà máy bia Heineken, Carlsberg, Sapporo, các khu công nghiệp có nhà đầu tư Đức, Hà Lan đều chỉ định riêng tiêu chuẩn DIN. Ngoài ra, khi nhập thiết bị từ châu Âu (bơm, van, máy nén khí), cổng kết nối sẵn có đã theo DIN, buộc toàn bộ đường ống phải đồng bộ theo.

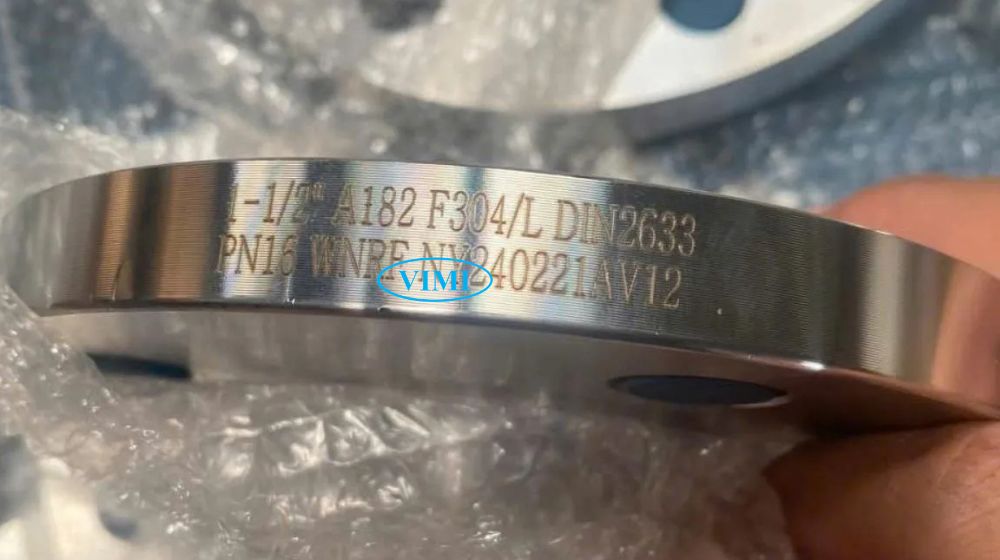

3. Giá bích tiêu chuẩn DIN so với các tiêu chuẩn khác

Giá mặt bích DIN phụ thuộc vào nhiều yếu tố, nhưng nhìn chung có một số điểm đáng lưu ý khi so sánh với tiêu chuẩn ANSI (Mỹ) và tiêu chuẩn JIS (Nhật):

• Bích DIN thường có giá tương đương hoặc thấp hơn bích ANSI cùng cấp áp suất, do nguyên liệu và quy trình sản xuất được chuẩn hóa tốt
• Bích DIN nguồn gốc Trung Quốc (sản xuất đúng tiêu chuẩn DIN) có giá rẻ hơn đáng kể so với hàng châu Âu, phù hợp các công trình không yêu cầu chứng nhận riêng
• Bích DIN xuất xứ châu Âu có giá cao hơn, bù lại bằng chất lượng và chứng chỉ kiểm định đầy đủ – phù hợp dự án dầu khí, hóa chất áp suất cao
• Bích JIS (Nhật) thường có giá cao nhất trong ba hệ, do yêu cầu kỹ thuật và kiểm định khắt khe hơn
• Một điểm lợi của DIN: hệ thống kích thước hoàn toàn metric, giúp việc tra bảng, đặt hàng và kiểm tra nhanh hơn – giảm chi phí nhân công giao nhận và kiểm tra

4. Các chủng loại mặt bích DIN

Bích tiêu chuẩn DIN có nhiều kiểu cấu tạo khác nhau, mỗi loại được thiết kế cho một dạng kết nối và yêu cầu kỹ thuật riêng. Dưới đây là 6 chủng loại chính:

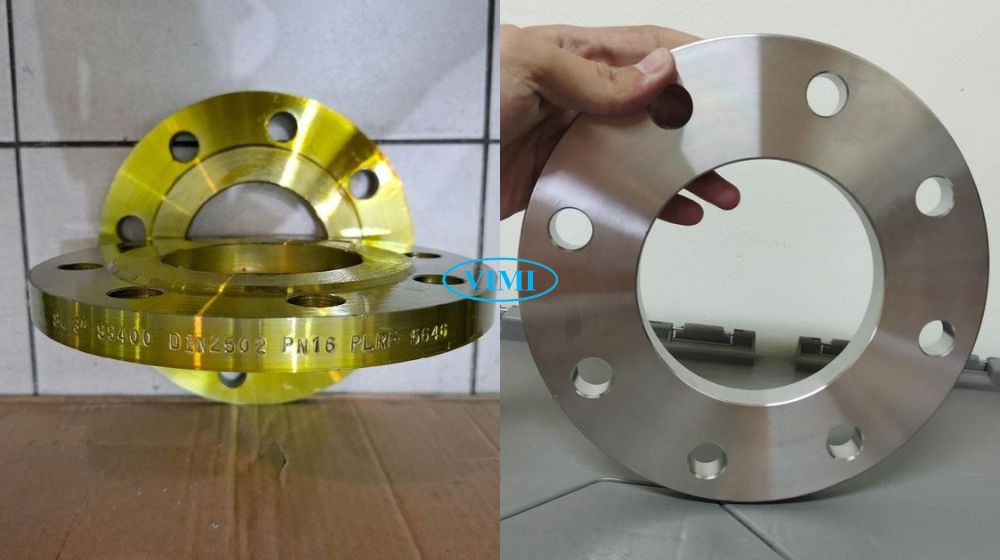

4.1 Mặt bích hàn trượt

Mặt bích hàn trượt là loại bích được lồng vào ống rồi hàn hai đường hàn: Một bên trong và một bên ngoài. Là loại phổ biến nhất trong thực tế thi công.

• Ưu điểm: dễ lắp, không yêu cầu cắt ống chính xác tuyệt đối, giá thành hợp lý
• Tiêu chuẩn phổ biến: DIN 2576 (PN10, PN16), DIN 2573 (PN6)
• Ứng dụng: cấp thoát nước, hóa chất, hành trình nước công nghiệp, nhiều áp suất vừa và thấp

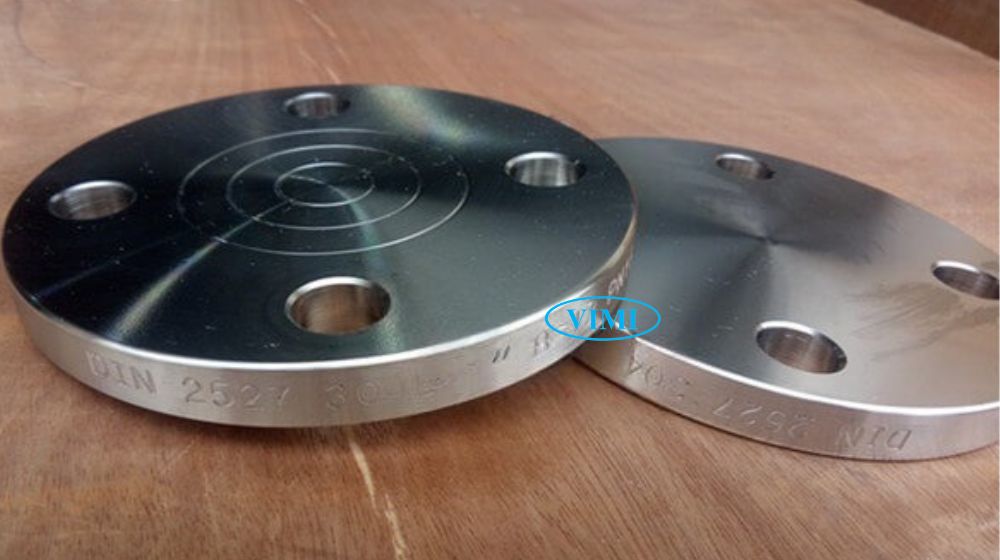

4.2 Mặt bích mù

Bích mù là tấm bích không có lỗ giữa, dùng để đập kín đầu ống hoặc đầu van khi cần bịt tạm thời hoặc vĩnh viễn.

• Ưu điểm: dễ lắp đặt, có thể thoáo ra để kiểm tra nội bộ đường ống
• Tiêu chuẩn phổ biến: DIN 2527
• Ứng dụng: bët đầu đường ống dự phòng, kiểm tra áp, cô lập tuyến trong bảo trì

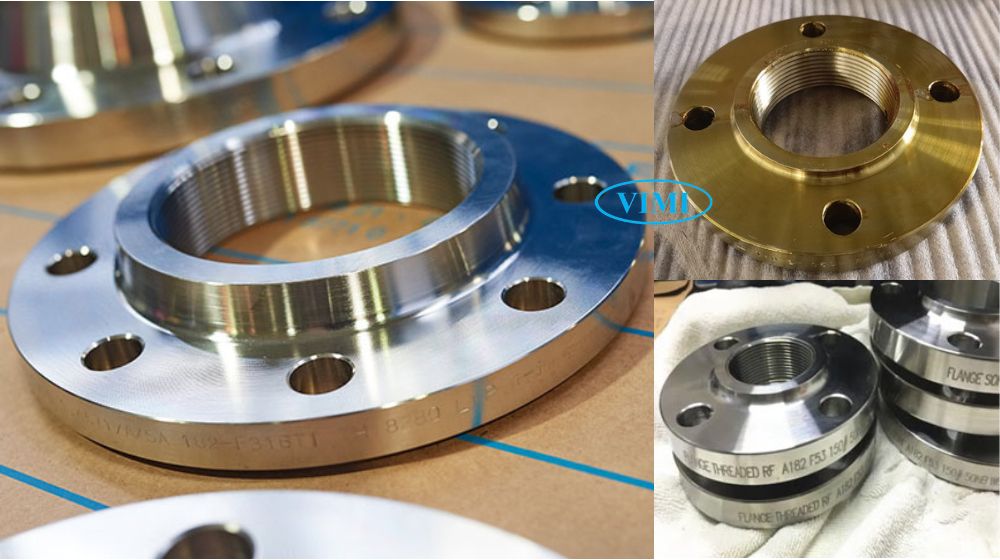

4.3 Mặt bích ren

Bích ren có lỗ giữa có ren trong, vặn trực tiếp vào đầu ống có ren ngoài, không cần hàn. Được dùng khi không thể hàn do môi trường dễ cháy nổ.

• Ưu điểm: lắp đặt nhanh, không cần máy hàn, phù hợp khu vực nguy hiểm
• Tiêu chuẩn phổ biến: DIN 2566
• Ứng dụng: đường ống đường kính nhỏ, hệ thống khí nén, ngành dầu khí khu vực nguy hiểm nổ

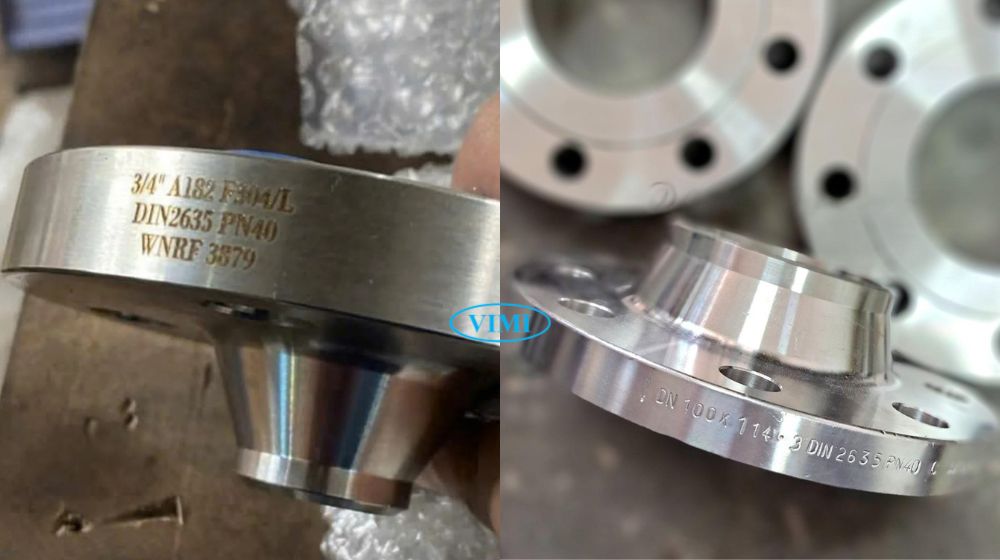

4.4 Mặt bích DIN hàn cổ

Bích hàn cổ có phần cổ dài nhô ra, hàn giáp mối với ống bằng đường hàn đối đầu (butt weld). Là loại bền nhất, dùng cho các điều kiện khắt khe nhất.

• Ưu điểm: chịu áp suất rất cao, chịu rực rã, rung động tốt – đường hàn được phân bố đều và dễ kiểm tra X-quang
• Tiêu chuẩn phổ biến: DIN 2633 (PN16), DIN 2628 (PN40), DIN 2629 (PN64)
• Ứng dụng: dầu khí, hóa chất áp suất cao, hệ thống hơi nước, các điểm kết nối quan trọng

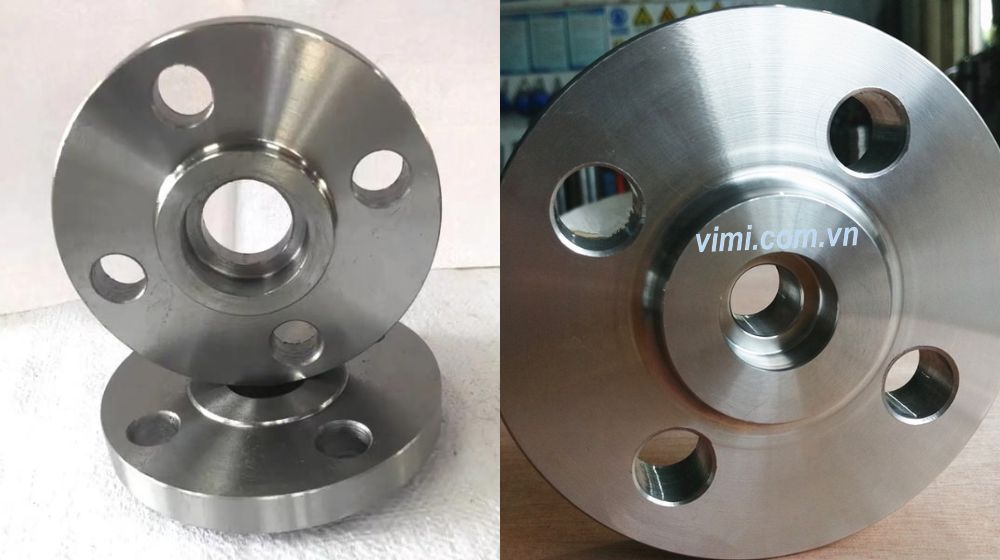

4.5 Mặt bích DIN hàn bọc đúc

Bích hàn bọc đúc có phần lỗ sâu bên trong như một chiếc socket, ống được nhét vào và hàn một đường phília ngoài. Phù hợp cho ống đường kính nhỏ.

• Ưu điểm: Chịu áp suất tốt, không cần vát mép ống, lắp đặt nhanh hơn bích hàn cổ
• Ứng dụng: Ống đường kính nhỏ (thường dưới DN50), hệ thống đo lường, thiết bị điều khiển
• Hạn chế: Không dùng cho lưu chất có xu hướng đọng nước (vì có khe hở nhỏ trong socket)

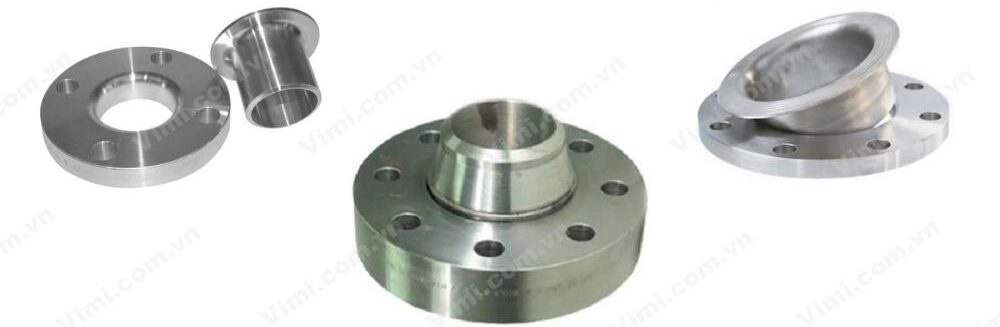

4.6 Mặt bích DIN kiểu lap joint

Bích lap joint gồm hai phần: Một bích vành áo (backing flange) có thể xoay tự do, và một đoạn ống có gờ (stub end) được hàn vào ống chính.

• Ưu điểm: vành áo xoay được tự do giúp căn chỉnh lỗ bu-lông dễ dàng khi lắp ghép
• Ứng dụng: hệ thống cần tháo lắp thường xuyên, đường ống inox có vành áo bằng thep carbon (giảm chi phí)
• Phù hợp khi đường ống có góc xoay nhỏ hoặc cần bù dãn nở nhiệt

5. Vật liệu chế tạo bích chuẩn DIN

Việc chọn đúng vật liệu là bước quan trọng không kém gì chọn đúng chủng loại bích. Mật bích tiêu chuẩn DIN có thể được sản xuất từ nhiều loại vật liệu:

• Thép carbon: Phổ biến nhất, giá hợp lý, dùng cho nước, hơi nước, dầu, khí không ăn mòn. Các mác thép phổ biến: S235, P250GH, A105.
• Inox: Dùng cho môi trường ăn mòn như axit, nước mặn, thực phẩm, dược. Hai mác phổ biến nhất: 304 (SS304) và 316L (kháng clo tốt hơn).
• Thép hợp kim: dùng cho áp suất và nhiệt độ rất cao. Các mác như F11, F22 (chứa Cr-Mo) phổ biến trong ngành dầu khí.
• Gang: dùng cho cấp nước, thoát nước, áp suất thấp. Giá rẻ hơn thép nhưng giòn, không chịu được đa dạng tải trọng.
• Hợp kim đặc biệt: Duplex, Super Duplex, Inconel, Hastelloy – dùng cho môi trường cực kỳ khắc nghiệt như nước biển sâu, môi trường H2S.

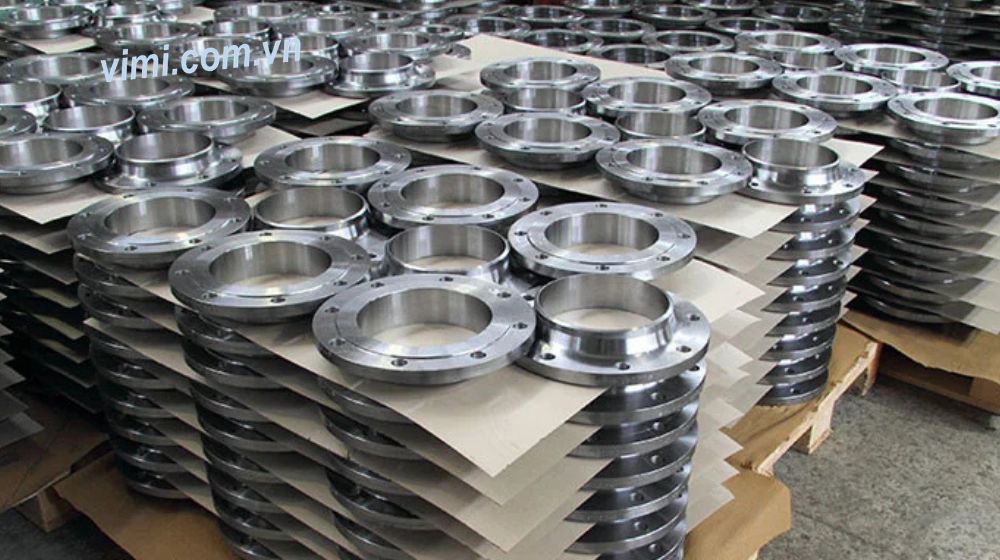

6. Kho mặt bích tiêu chuẩn DIN

Một kho bích DIN đầy đủ cần đáp ứng nhu cầu cấp hàng nhanh cho các công trình đột xuất, không để dự án trễ tiến độ. Các chủng loại thường được tồn kho sẵn bao gồm:

• Bích hàn trượt (slip-on) thép carbon và inox 304/316L: DN15 ~ DN600, cấp PN10 và PN16
• Bích mù (blind flange): DN15 ~ DN500, PN10, PN16, PN25
• Bích hàn cổ (weld neck): DN15 ~ DN400, PN16, PN25, PN40
• Bích ren (threaded): DN15 ~ DN150, PN16
• Gasket (tấm đệm) và bu-lông tương thích DIN cũng thường được tồn kho kèm

Khi đặt hàng bích tiêu chuẩn DIN, nên cung cấp đầy đủ 4 thông số: loại bích + DN + PN + vật liệu. Ví dụ: bích hàn trượt DIN 2576, DN100, PN16, thép carbon A105.

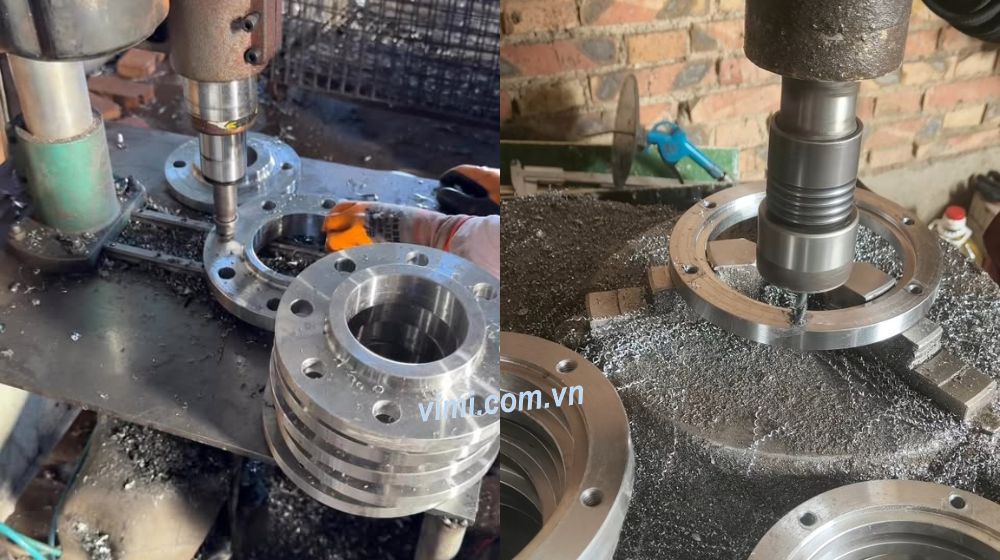

7. Gia công bích chuẩn DIN

Không phải lúc nào hàng tồn kho cũng đáp ứng được yêu cầu. Những trường hợp cần gia công bích DIN theo yêu cầu riêng bao gồm:

• Kích thước đường kính lớn như DN700, DN800, DN1000 trở lên
• Cấp áp suất đặc biệt: PN100, PN160, PN250, PN400
• Vật liệu đặc chủng: Duplex, Inconel, Hastelloy, titan
• Bề mặt xử lý riêng: đánh bóng gương, phủ PTFE, mạ ni-ken, phủ epoxy
• Yêu cầu chứng chỉ đi kèm: EN 10204 3.1, 3.2, PMI, NACE MR0175

• Quy trình gia công thường bao gồm: Xác nhận bản vẽ kỹ thuật → chọn phương án gia công (tiện, phay, rèn) → chế tạo → kiểm tra khích thước và ngoại quan → kiểm tra áp (hydrostatic test nếu cần) → xuất chứng chỉ.
• Thời gian sản xuất từ 2 ~ 6 tuần tùy số lượng và vật liệu
