Van quay cấp liệu là giải pháp cốt lõi giúp khóa khí và định lượng vật liệu rời hiệu quả cho hệ thống cyclone, silo của bạn. Là nhà bán hàng kỹ thuật giàu kinh nghiệm, chúng tôi cung cấp đa dạng chủng loại van quay chuẩn quốc tế, cam kết vận hành liên tục, tối ưu hiệu suất và bền bỉ cho công trình.

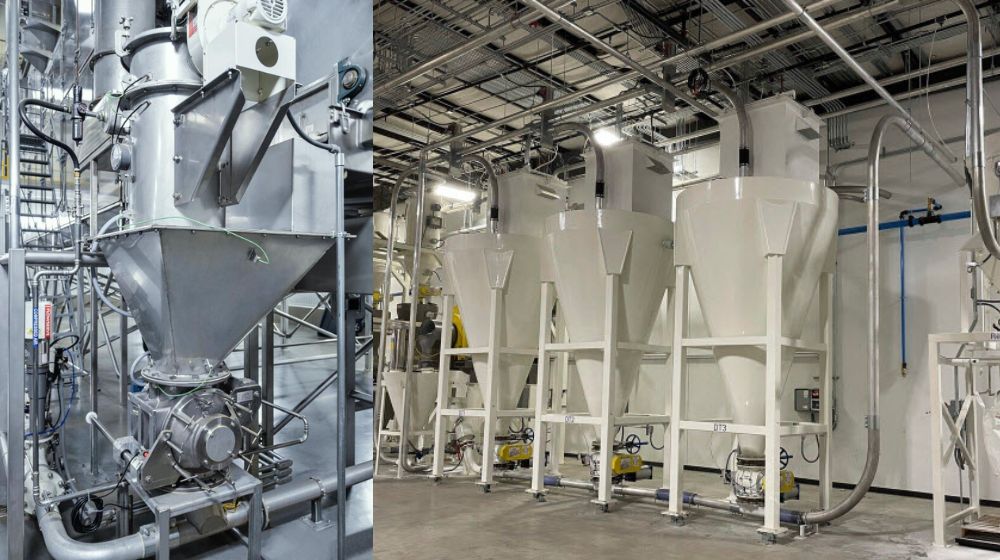

Để tự động hóa hệ thống quản lý vật liệu rời, van quay cấp nguyên liệu là thiết bị đóng vai trò vô cùng cốt lõi.
Định nghĩa: Van quay cấp liệu là thiết bị cơ khí chuyên dùng để điều tiết, phân phối và kiểm soát dòng chảy của vật liệu rời từ thiết bị chứa này sang thiết bị chứa khác.
Tên gọi khác: Thường được gọi là van quay cấp liệu, hoặc gọi tắt là van quay
Vật liệu xử lý: Nhóm nguyên liệu dạng khối khô, dạng hạt, bột, bụi mịn, tro bay hoặc vụn nguyên liệu (dăm gỗ, mạt kim loại).
Bốn chức năng: Khóa khí, duy trì chênh lệch áp suất, cấp liệu đều và định lượng chính xác.

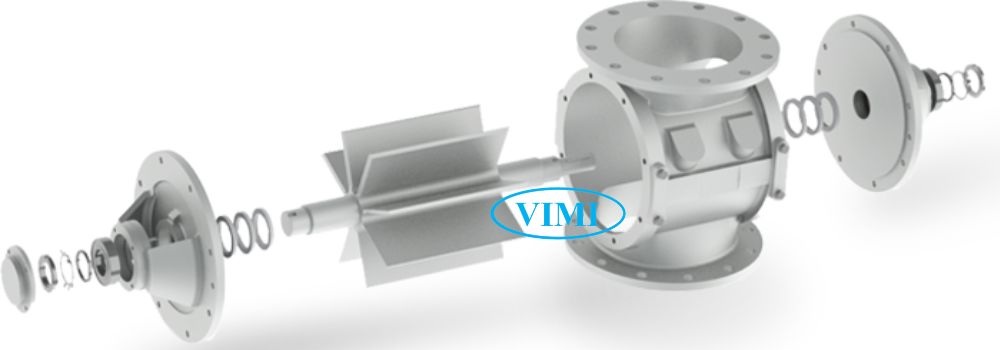

Một bộ van quay cấp liệu hoàn chỉnh gồm năm bộ phận cơ khí chính phối hợp chặt chẽ:
Thân van (Vỏ/ Khung van): Bộ phận chịu lực, hình ống hộp vuông/chữ nhật cấu trúc dọc (cửa nạp phía trên, cửa xả phía dưới), cổ thắt lại và bầu ra ở giữa.
Có ba cấu hình vỏ: chảy qua, thổi qua và bù đắp.
Được chế tạo từ
Thép không gỉ inox 304/316
Gang xám
Thép hợp kim hoặc hardox
Với ngành thực phẩm vỏ được đánh bóng cao hoặc phủ lớp đặc biệt.
Cụm trục rotor (Trục quay và cánh gạt): Gồm trục xoay và các lá cánh gạt
Thường từ 6 ~ 8 cánh hàn/đúc cố định với trục
Khoảng trống giữa các cánh là gàu chứa liệu có dung tích bằng nhau để tải liệu đồng đều.
Hệ thống truyền động: Gồm động cơ (điện, cảm ứng điện tử, khí nén) liên kết qua hộp số giảm tốc, nhông sên dĩa, bánh răng xích/sâu hoặc khớp nối thẳng nhằm giảm tốc độ đầu ra để kiểm soát dòng liệu.
Tấm cuối và vòng bi: Tấm cuối lắp hai đầu để ngăn vật liệu tràn. Trục xoay nối vào khung qua cụm vòng bi (trong hoặc ngoài) giúp vận hành mượt mà.
Phốt làm kín: Dạng niêm phong môi hoặc đóng gói tuyến, giúp ngăn bụi, ngăn rò rỉ vật liệu và bảo vệ vòng bi tránh bị kẹt mài mòn.

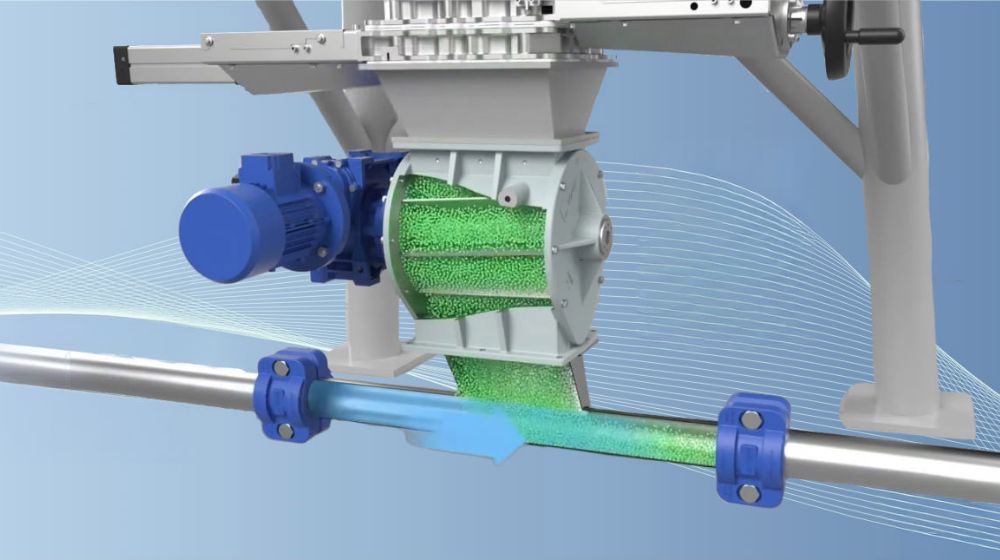

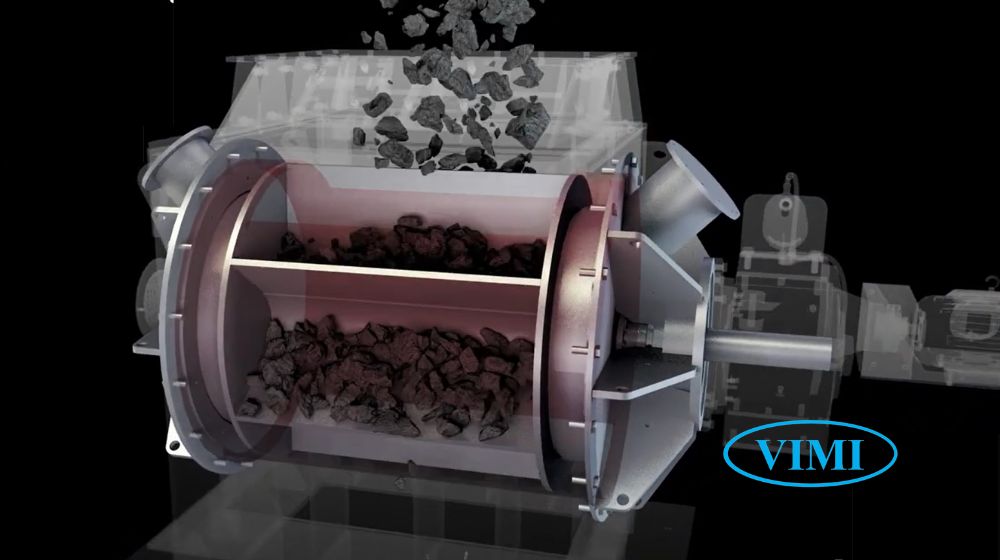

Van vận hành liên tục nhờ sự kết hợp giữa chuyển động xoay cơ học của rotor và tác động của trọng lực.
Tiếp nhận vật liệu: Động cơ dẫn động rotor quay đều, vật liệu từ silo/phễu phía trên tự rơi qua cửa nạp vào các gàu chứa giữa các cánh gạt.
Luân chuyển định lượng: Trục rotor quay liên tục đưa các gàu chứa liệu đi từ trên xuống dưới, giúp kiểm soát lưu lượng chính xác bằng cách điều chỉnh tốc độ xoay.
Xả liệu: Khi gàu chứa quay hướng chúi xuống cửa xả dưới, vật liệu tự động đổ tuôn ra ngoài nhờ trọng lực.
Khóa khí (Airlock): Độ kín khít giữa cánh gạt và vỏ van tạo vách ngăn cơ học, cho vật liệu đi qua nhưng chặn dòng khí chạy ngược, giúp duy trì áp suất hệ thống

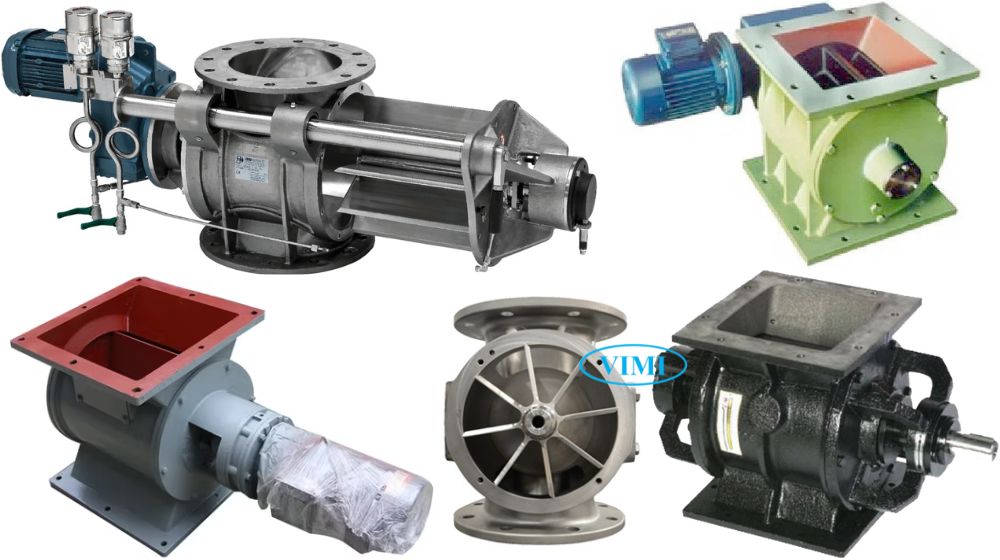

Thiết bị được phân chia chi tiết theo năm tiêu chí kỹ thuật rõ ràng:
Bộ cấp liệu (Feeder): Tập trung nạp, đo lường và điều chỉnh tỷ lệ dòng chất rắn khô, hoạt động ở môi trường không cần phân tách chênh lệch áp suất.
Khóa khí (Airlock): Làm rào cản hạn chế dòng khí ngược, lắp dưới cyclone, bộ lọc baghouse để xả chất rắn và duy trì áp suất.
Bộ cấp liệu khóa khí (Airlock feeder): Dòng tích hợp vừa nạp định lượng vật liệu vừa duy trì phân tách chênh lệch áp suất.

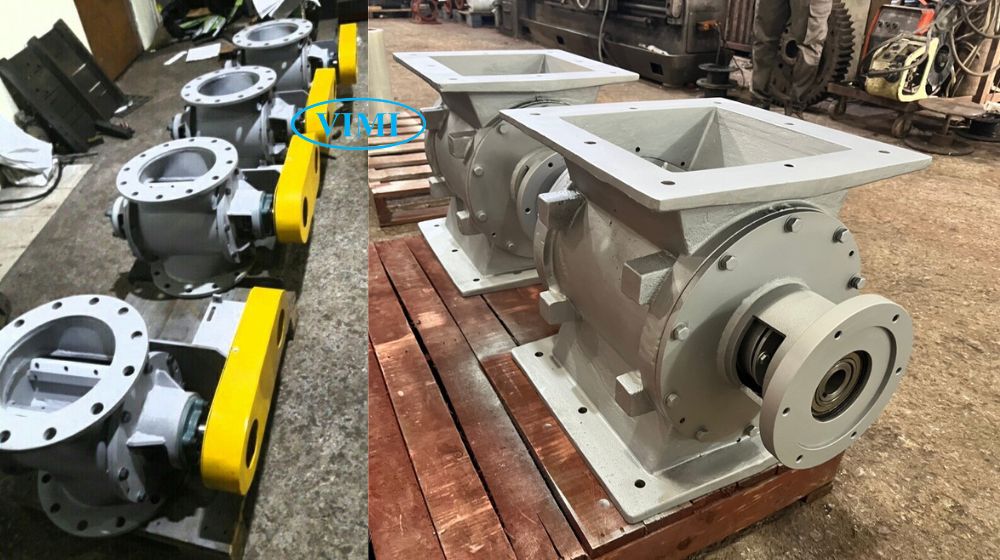

Truyền động trực tiếp: Động cơ nối thẳng vào trục rotor với các đặc điểm
Hiệu suất tối đa
Kín khít cao tránh rò rỉ nhưng khó sửa chữa và không thể chỉnh tốc độ quay.
Truyền động gián tiếp: Nối qua hộp số giảm tốc hoặc xích tải, có đặc điểm
Dễ tùy chỉnh tốc độ theo tính chất vật liệu (quay chậm cho đá cứng, dăm gỗ)
Dễ bảo dưỡng từng linh kiện hỏng.
Truyền động thủy lực: Dùng động cơ thủy lực cho hệ thống van kích thước lớn, chuyên dụng nặng.

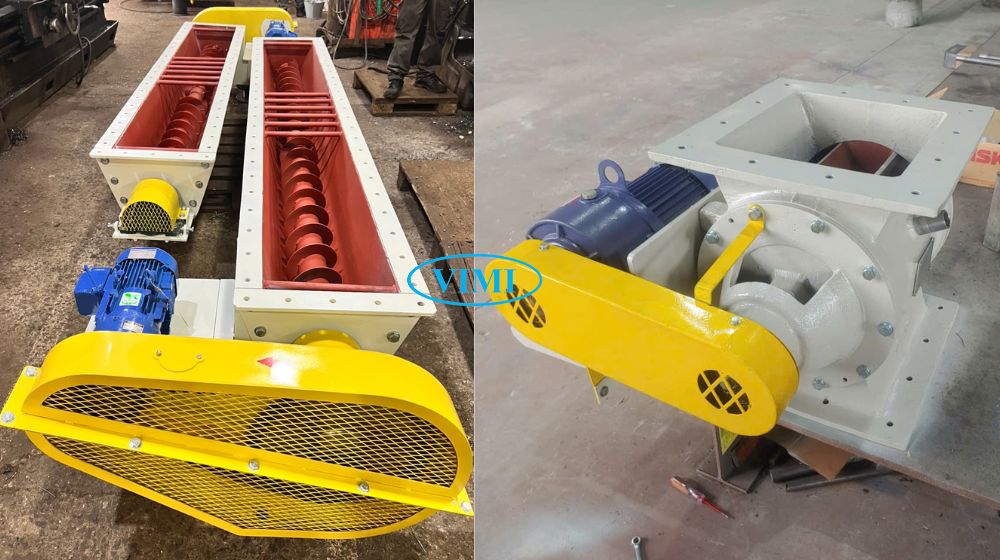

Kiểu dáng: Gồm rô-to đầu kín, đầu hở, túi so le, định lượng, xoắn ốc, giảm thể tích, điều chỉnh, túi bán kính và đầu uốn cong.
Đặc điểm: Thường có ít nhất 8 cánh. Giảm số túi giúp tăng độ kín nhưng giảm hiệu quả đầy liệu. Van nhỏ thường dùng cánh thay thế rời, van lớn ít dùng.

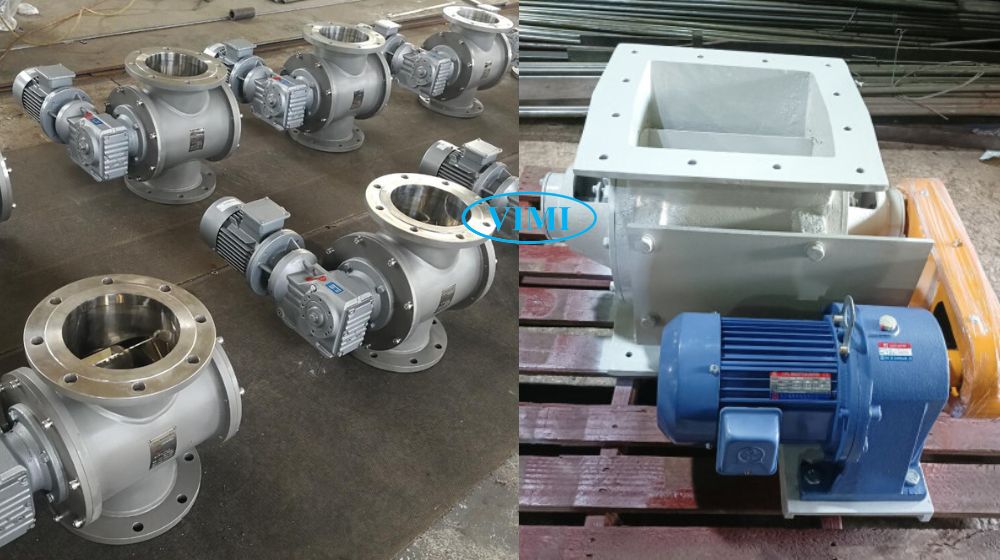

Gang/gang xám: Độ cứng cao, chịu mài mòn tốt ở điều kiện thường.
Inox (Thép không gỉ): Mác inox 304/316 chống ăn mòn và rỉ sét tuyệt đối.
Thép hợp kim/Hardox: Chuyên dụng chống mài mòn vượt trội cho vật liệu thô cứng.
Van vật liệu khô: Tối ưu định lượng hạt, bột rời khô ráo.
Van hút bụi: Tập trung khóa khí để thu hồi bụi mịn từ hệ thống lọc túi, cyclone.

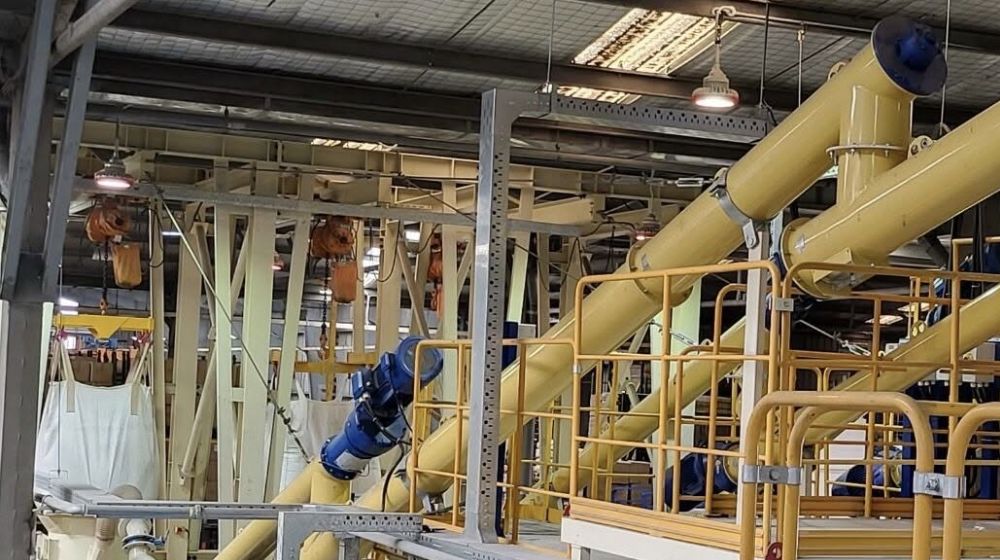

Van quay là mắt xích không thể thiếu trong cấu trúc vận hành của các sơ đồ kỹ thuật:
Hệ thống xử lý môi trường
Lắp dưới cyclone
Bộ lọc baghouse/cartridge để tự động xả bụi và khóa khí ngăn rò rỉ áp suất ngược.
Vận chuyển khí nén
Điều tiết vật liệu từ phễu vào ống dẫn khí áp suất cao/chân không mà không làm thất thoát áp suất hệ thống.
Silo và phễu chứa
Lắp tại đáy bồn chứa, phối hợp với máy cấp liệu trục vít và băng tải để trung chuyển vật liệu tới công đoạn trộn, đun hoặc nghiền.

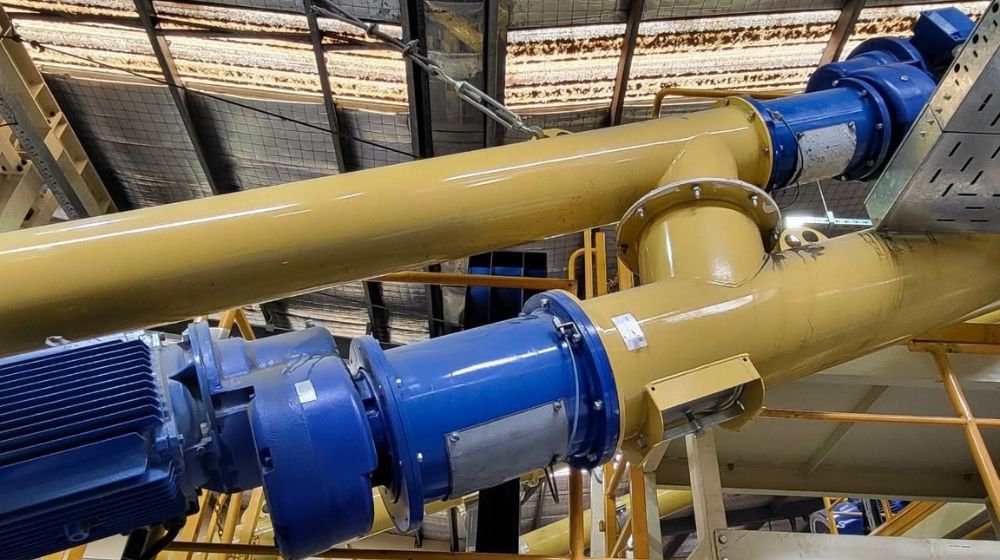

Thiết bị ứng dụng rộng rãi trong nhiều nhà máy sản xuất hiện đại
Xi măng và vật liệu xây dựng:
Cấp liệu
Thu hồi clinker, tro bay, bột đá chịu mài mòn cao.
Thực phẩm, sữa, thức ăn chăn nuôi:
Dùng trong việc phối trộn, định lượng hạt, bột mì;
Yêu cầu van inox đánh bóng bề mặt chuẩn vệ sinh.
Hóa chất và hạt nhựa
Điều tiết hạt nhựa
Định lượng bột hóa chất.
Công nghiệp nặng
Nhà máy luyện kim
khai thác khoáng sản
Than đá
Trạm nhiệt điện
Gỗ, bao bì, may mặc:
Thu gom xả bụi mịn
Thu gom dăm gỗ, xơ sợi tại phân xưởng.

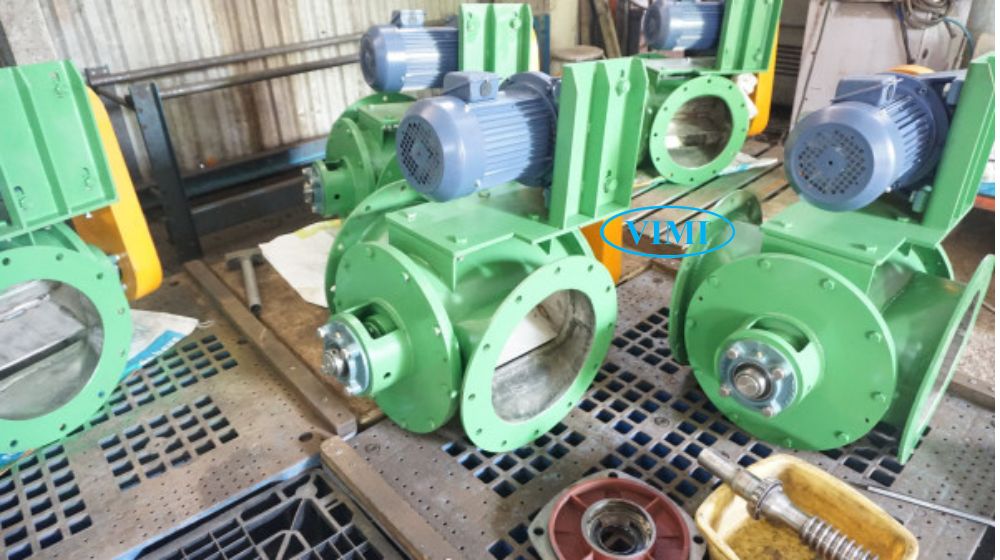

Nhà thầu và kỹ sư cần lưu ý các ưu – nhược điểm cốt lõi khi đưa vào thiết kế
Ưu điểm
Duy trì dòng vật liệu liên tục
Giảm thất thoát áp suất
Tính tự động hóa và độ chính xác định lượng cao
Vận hành bền bỉ ít cần bảo trì nếu dùng cho vật liệu khô.
Nhược điểm
Không dùng cho vật liệu ướt vì tính kết dính cao gây tích tụ kẹt buồng van và dễ làm ăn mòn rỉ sét chi tiết bên trong
Nếu chọn sai vật liệu van sẽ bị mài mòn nhanh, mất độ kín hoặc kẹt trục.

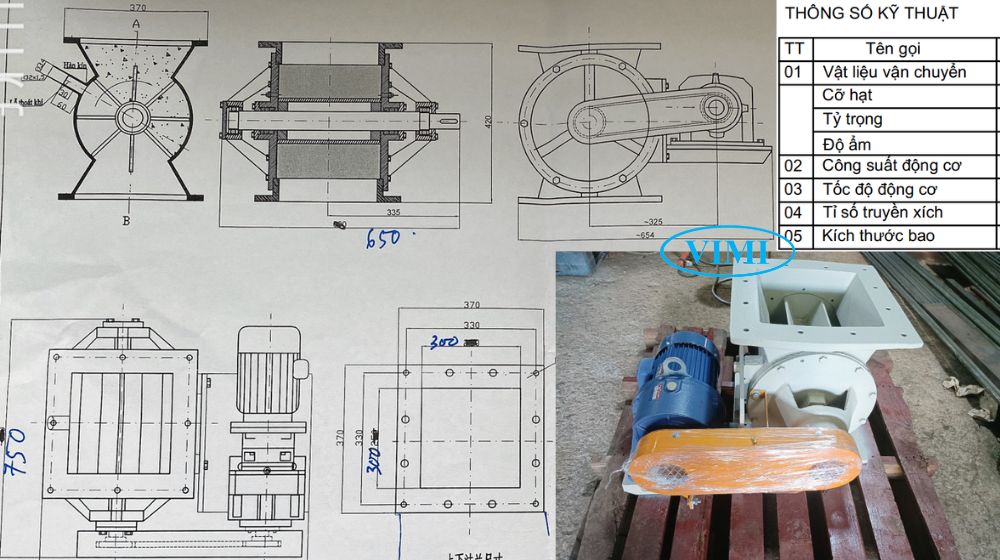

Quy trình chọn kích cỡ được thực hiện sau khi đã xác định xong chủng loại van:
Dựa vào lưu lượng yêu cầu: Tính toán dung lượng thể tích cần xử lý (m3/h) để chọn buồng chứa (khoảng trống giữa các cánh gạt) đủ lớn.
Dựa vào đường ống liên kết: Kích thước van phải tương thích hoàn toàn với đường kính ống dẫn tại vị trí lắp đặt.
Kích thước ghép mặt bích: Lưu ý tiêu chuẩn mặt bích để kết nối với phễu, silo đảm bảo kín khít, không rò bụi.
Yếu tố vận hành: Cần đặt trong mối tương quan với áp suất, nhiệt độ hệ thống và đặc tính vật liệu.

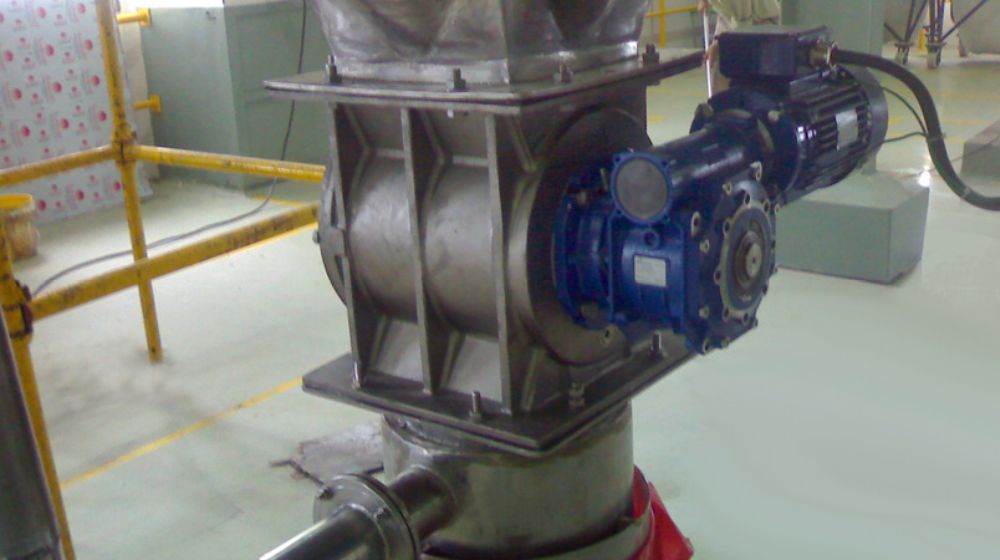

Phát hiện sớm bất thường giúp doanh nghiệp tiết kiệm chi phí sửa chữa:
Dấu hiệu: Phát ra tiếng kẹt cọ xát cơ khí lạ; rotor hoạt động giật cục quay không đều; vật liệu hoặc áp suất bị rò rỉ do phốt/cánh gạt mài mòn.
Chu kỳ khuyến nghị: Nên lên lịch kiểm tra bảo dưỡng định kỳ từ 6 tháng đến 1 năm một lần để đảm bảo tuổi thọ thiết bị.
