Mặt bích cổ hàn – 2 dạng dài ngắn – 3 vật liệu – 5 ứng dụng

Mặt bích cổ hàn là một trong nhiều dòng flange được ứng dụng khá phổ biến trên các hệ thống đường ống có áp suất cao. Trong bài viết này, chúng ta sẽ cùng tìm hiểu “mặt bích cổ hàn là gì”, hình dạng của nó như thế nào và phụ kiện này được cấu tạo từ những loại vật liệu gì.

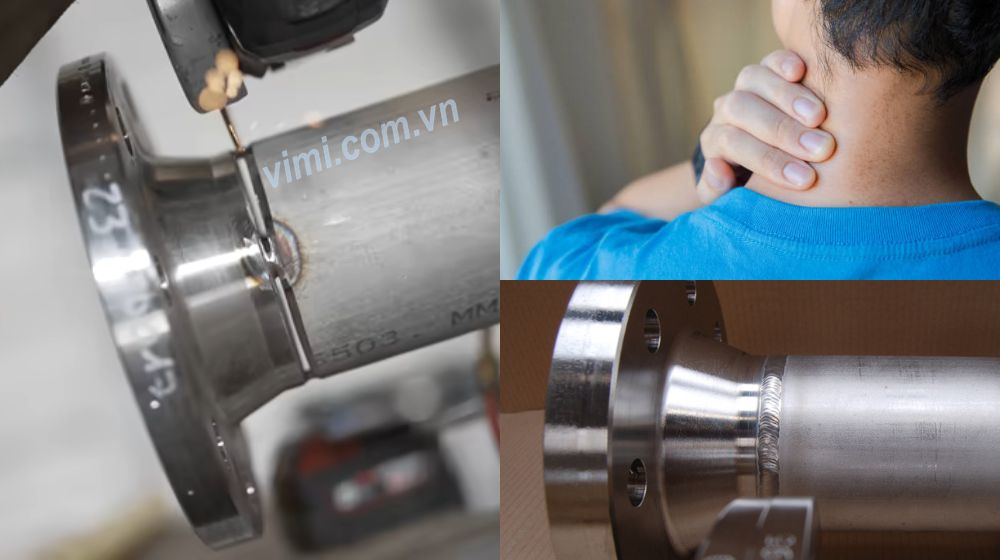

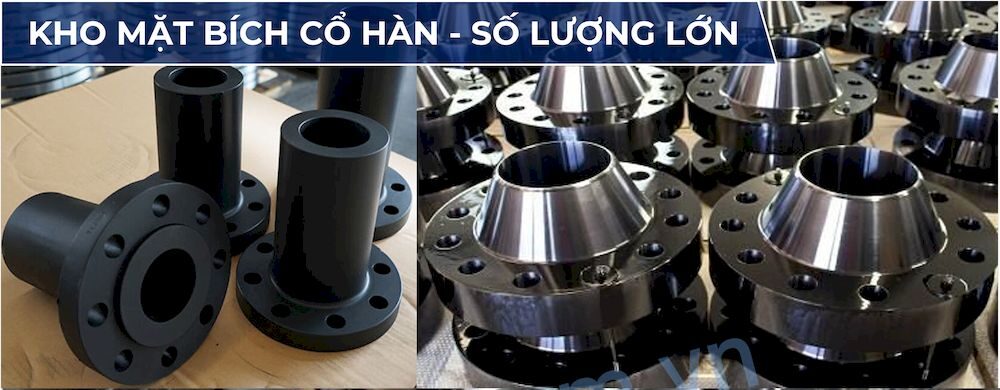

1. Mặt bích cổ hàn là gì

Mặt bích cổ hàn là loại mặt bích có thiết kế một cái cổ (hub) dài và thuôn nhọn dần về phía đầu.

• Cách kết nối: Đầu của cổ bích được vát mép để hàn đối đầu (butt weld) trực tiếp với đầu ống cũng được vát mép tương ứng
• Đặc điểm nổi bật: Sau khi hàn, đường kính trong của cổ bích bằng đúng đường kính trong của ống. Điều này giúp dòng chảy lưu thông mượt mà, không bị cản trở hoặc gây ra sự nhiễu loạn áp suất tại mối nối

Điểm nổi bật của loại bích này đó là đường hàn nằm trên cổ của mặt bích nên dễ dàng kiểm tra khuyết tận đường hàn.

Chúng ta thường bắt gặp bích cổ hàn, trong các hệ thống đường ống áp lực cao, do sự chắc chắn của mối hàn và thiết kế mặt bích giúp giảm ứng suất tập trung.

2. Các dạng cấu tạo mặt bích cổ hàn

Trong mặt bích cổ hàn, nhà sản xuất thường chia thành hai dạng phổ biến đó là mặt bích cổ hàn giảm và mặt bích cổ hàn dài.

2.1 Mặt bích hàn cổ giảm

• Là loại bích có đường kính của cổ mặt bích giảm, để hàn vào các ống có đường kính nhỏ hơn. Tức là cổ bích vừa đóng vai trò để hàn, vừa đóng vai trò gia cường cho bính
• Loại kết nối này cung cấp sự phân bố lực áp suất dần dần dọc theo quá trình chuyển đổi từ đường ống đến chân mặt bích, giúp chịu được một số cú sốc khi sử dụng trong môi trường vận hành có áp suất cao hơn và nhiệt độ cao hơn.

2.2 Mặt bích cổ hàn dài

• Loại mặt bích hàn cổ này có phần cổ hàn dài, được tạo ra để ứng suất có thể được truyền đến đường ống và làm giảm nồng độ ứng suất ở đáy mặt bích.
• Giúp cho qua trình hàn gần như không ảnh hưởng tới vật liệu và cấu trúc vật liệu của mặt bích
• Trong một số trường hợp loại bích này còn được gọi là mặt bích vòi phun, loại bích này được thiết kế đặc biệt cho ngành công nghiệp chế tạo bình chịu áp lực và bình chứa. Chúng thường được chế tạo dưới dạng đúc với mục đích thay thế cho sự kết hợp giữa cổ mối hàn tiêu chuẩn và mối hàn ống.

3. Vật liệu mặt bích cổ hàn

Mặt bích cổ hàn được cấu tạo từ ba loại vật liệu chính: nhựa, thép, inox. Các loại vật liệu này cũng rất phổ biến, được sử dụng để sản xuất đa số tất cả các loại phụ kiện đường ống nói chung và dòng phụ kiện mặt bích nói riêng.

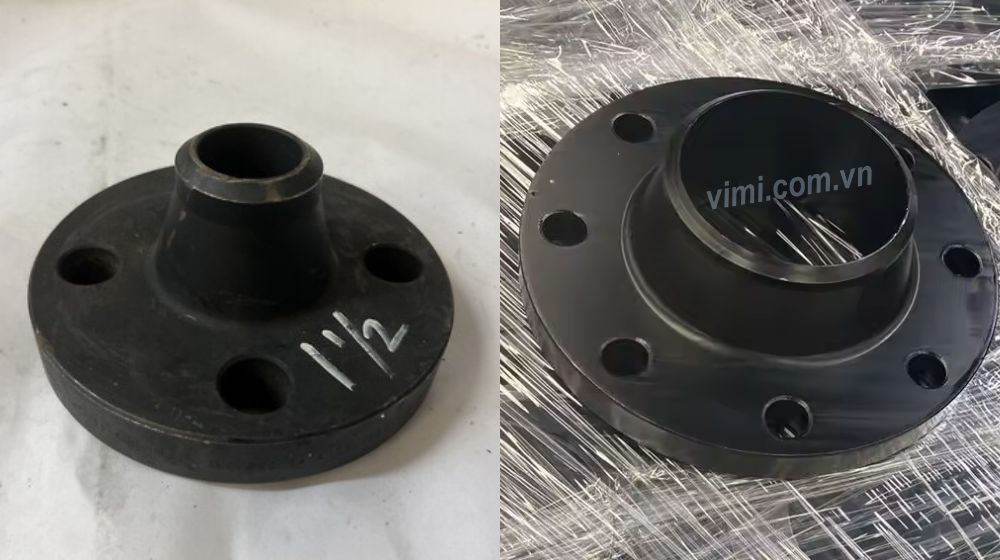

3.1 Mặt bích cổ hàn thép

Mặt bích hàn cổ thép là dòng mặt bích được chế tạo từ vật liệu thép đúc.

• Thép có thể là dạng thép đen hoặc thép mạ kẽm.
• Mặt bích thép mang đến khả năng chịu nhiệt độ cao lên đến 400°C.

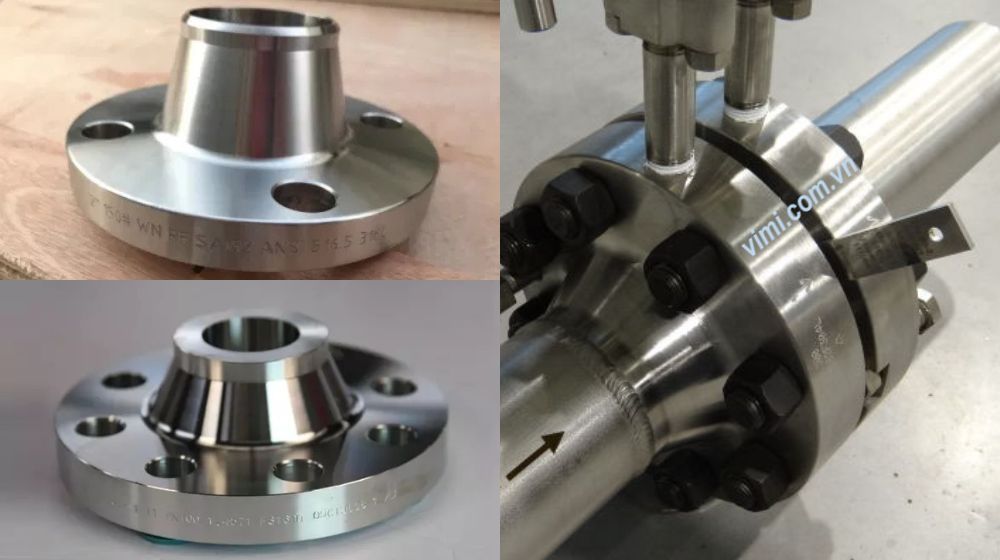

3.2 Mặt bích cổ hàn inox

Mặt bích cổ hàn inox là mặt bích thường được chế tạo bằng vật liệu inox cao cấp SS304, SS316.

• Mặt bích inox cho độ bên cao và khả năng chống rỉ sét ăn mòn tốt
• Đặc biệt khả năng chống chịu với các môi trường hoá chất tốt.
• Khả năng chịu nhiệt độ và áp lực cao.

Tuy nhiên giá thành của nó cũng cao hơn so với các dòng mặt bích khác. Nhưng bích hàn cổ inox là bắt buộc khi chất lỏng là hóa chất có

• Áp lực lớn, hoặc
• Nhiệt độ cao

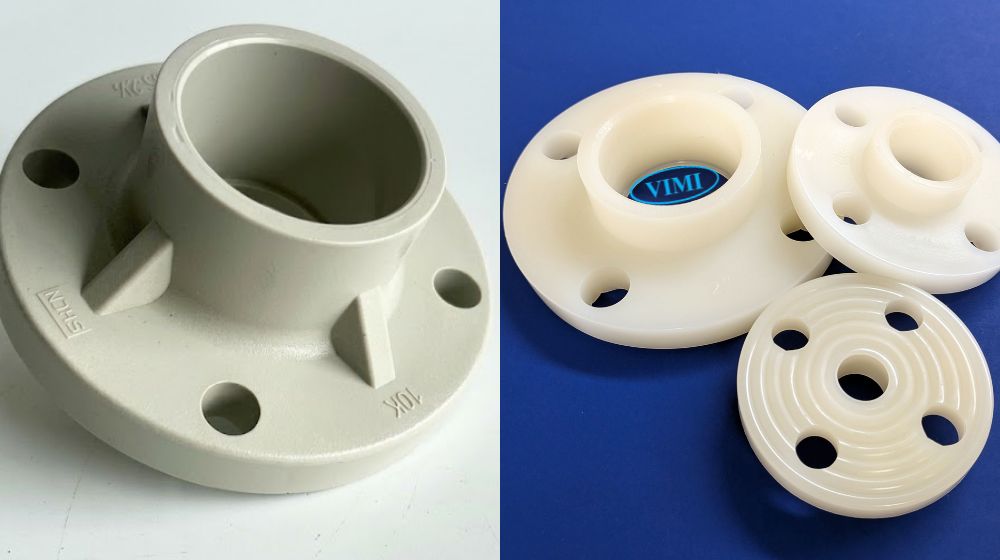

3.3 Mặt bích cổ hàn nhựa

Mặt bích cổ hàn nhựa làm từ chất liệu nhựa, được sử dụng cho các hệ thống đường ống là hoá chất có tính ăn mòn cao như axit, bazo,..

Mặt bích nhựa kiểu này thường làm từ nhựa PP hoặc PVDF. Tuy nhiên, trong thực tế, bích cổ hàn nhựa ít phổ biến hơn bích rỗng nhựa vì đặc thù thi công nhựa ưu tiên hàn nhiệt hoặc dán keo hơn là hàn đối đầu kiểu cổ cao.

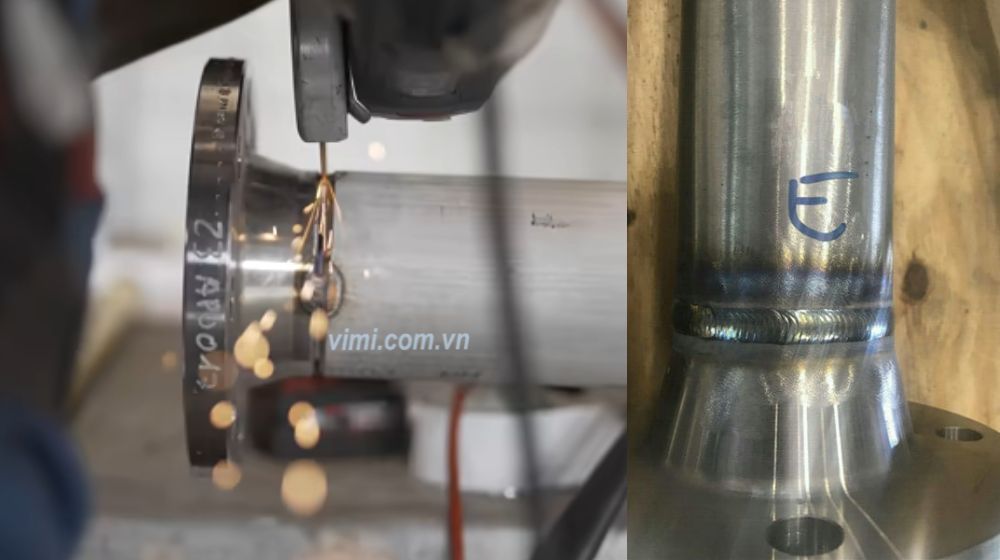

4. Ứng dụng phổ biến của mặt bích hàn cổ

Bích hàn cổ là sự lựa chọn không thể thay thế trong các điều kiện khắc nghiệt:

• Hệ thống áp suất cực cao: Đường ống dẫn dầu, khí gas tự nhiên xuyên quốc gia.
• Môi trường nhiệt độ biến thiên: Nơi nhiệt độ thay đổi đột ngột từ rất nóng sang rất lạnh (tránh tình trạng nứt mối hàn).
• Lưu chất nguy hiểm: Hệ thống dẫn hóa chất độc hại, dễ cháy nổ, nơi mà một sự rò rỉ nhỏ cũng có thể gây thảm họa.
• Hệ thống yêu cầu dòng chảy ổn định: Nhờ lòng trong phẳng mịn, nó không gây ra sự sụt áp hoặc mài mòn do dòng xoáy tại vị trí nối.
