Mặt bích inox ANSI Class 600 -1Mặt bích inox ANSI Class 600 -2

Mặt bích inox ANSI Class 600

Mặt bích hàn bọc (Socket Weld Flange) là giải pháp tối ưu cho các hệ thống đường ống kích thước nhỏ nhưng yêu cầu khả năng chịu áp lực cực cao. Với thiết kế “bọc” đầu ống thông minh, dòng phụ kiện này không chỉ đảm bảo độ kín khít tuyệt đối mà còn giúp dòng chảy lưu thông mượt mà.

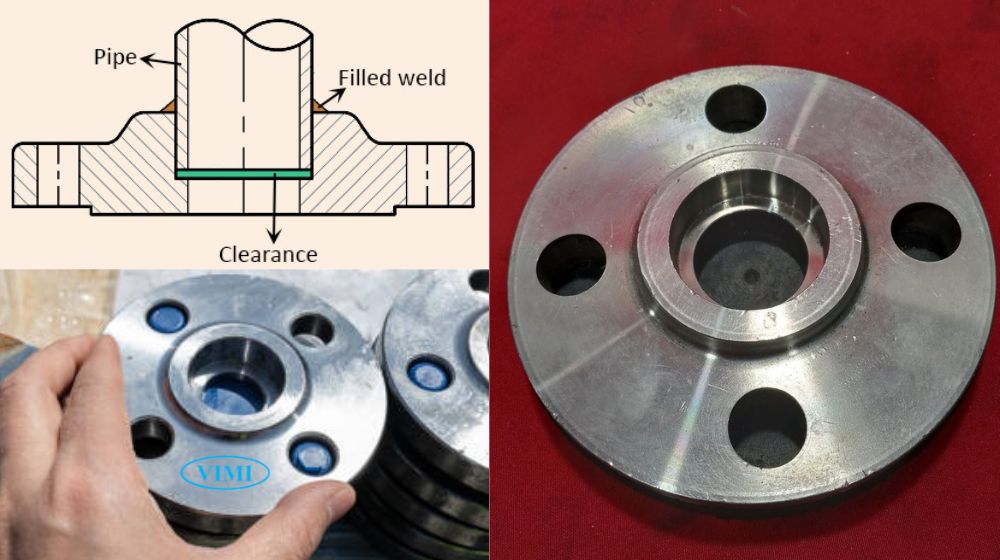

1. Tại sao gọi là “mặt bích hàn bọc”?

Cái tên này mô tả rất cụ thể cách mà mặt bích và đường ống “ôm” lấy nhau:

  • Mặt bích: Phụ kiện dạng đĩa dùng để kết nối bằng bu lông.
  • Bọc (Socket): Bên trong lỗ tâm của mặt bích có một cái “gờ” (vai). Khi lắp đặt, đầu ống sẽ được đưa vào và nằm gọn trong lỗ bích, đầu ống sẽ tựa lên cái gờ này giống như được “bọc” kín bên trong.
  • Hàn: Khác với bích hàn trượt (hàn 2 mặt), bích hàn bọc chỉ cần một mối hàn duy nhất ở phía bên ngoài (hàn góc – fillet weld) tại điểm tiếp xúc giữa cổ bích và thành ống.

ANH

2. Mặt bích hàn bọc khác gì mặt bích hàn trượt?

Đây là câu hỏi mà nhiều người thường nhầm lẫn. Hãy nhìn vào bảng so sánh nhanh này:

Đặc điểmMặt bích hàn bọcMặt bích hàn trượt
Cấu tạo lỗ tâmCó gờ chặn (bậc) ở bên trong.Lỗ trơn tuột từ trước ra sau.
Cách lắp ốngỐng đút vào đến gờ thì dừng lại.Ống trượt xuyên qua bích.
Mối hànChỉ hàn 1 mối duy nhất phía ngoài.Phải hàn cả mặt trong và mặt ngoài.
Lưu chấtTiếp xúc trực tiếp với mối hàn ít hơn.Dễ gây đọng lưu chất tại khe hở bên trong.
Kích thước ốngThường dùng cho ống nhỏ (DN50 trở xuống).Dùng được cho mọi kích thước

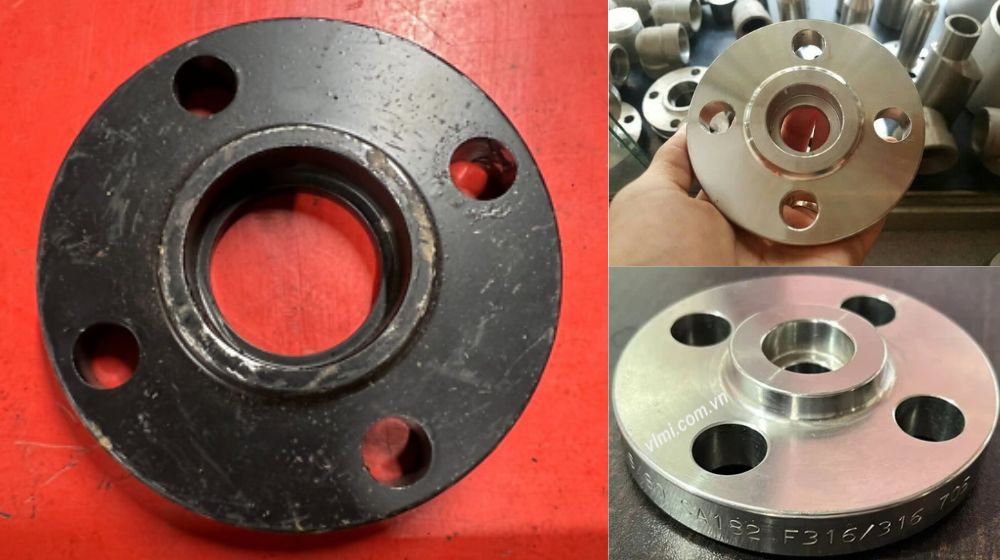

3. Vật liệu phổ biến của bích hàn bọc

Vì thường dùng trong các hệ thống đòi hỏi độ bền cao tại mối nối, vật liệu của bích hàn bọc thường là hàng rèn (forged) để chịu lực tốt:

  • Thép Carbon rèn: A105 (loại phổ biến nhất), dùng cho hơi nóng, dầu khí.
  • Thép không gỉ (Inox): F304, F316. Dùng trong môi trường hóa chất ăn mòn cao.
  • Thép hợp kim: Dùng cho các hệ thống chịu nhiệt độ đặc biệt cao.

ANH

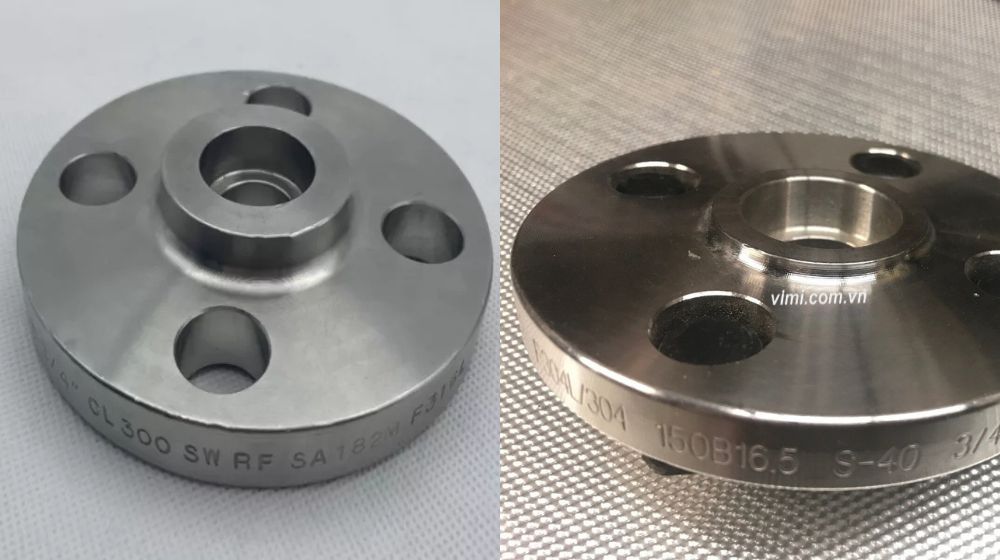

4. Áp suất thông dụng của bích hàn bọc

Mặt bích hàn bọc thường được thiết kế để chịu áp lực cao hơn mặt bích hàn trượt trong cùng một kích thước ống nhỏ:

  • Với bích ANSI: Thường thấy nhất là Class 150, Class 300, và đặc biệt lên đến Class 600, 1500.
  • Với bích BS hoặc bích DIN: PN16, PN25, PN40, PN64.

ANH

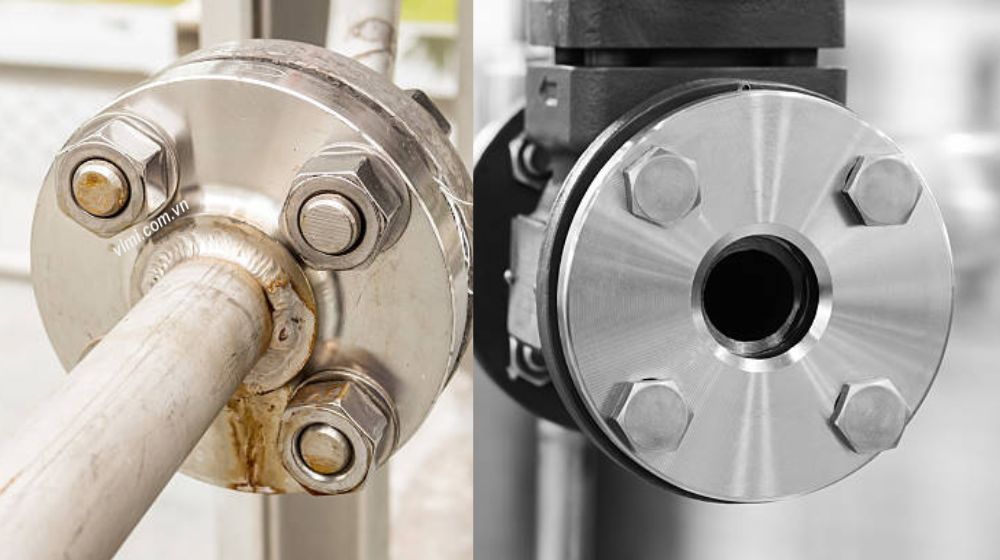

5. Ứng dụng phổ biến của mặt bích hàn bọc

Nhờ ưu điểm là lòng ống thông thoáng (không có mối hàn lồi vào bên trong gây cản trở), bích hàn bọc được dùng trong:

  • Đường ống kích thước nhỏ: Thường dùng cho ống từ DN15 đến DN50 nhưng chịu áp suất rất lớn.
  • Hệ thống dẫn khí áp lực cao: Nơi các mối hàn phải đảm bảo không rò rỉ và chịu được rung động.
  • Hệ thống hơi (Steam): Các đường ống dẫn hơi bão hòa trong các nhà máy nhiệt điện hoặc thực phẩm.
  • Hệ thống hóa chất độc hại: Nhờ thiết kế “bọc” bên trong, nó giúp giảm thiểu nguy cơ rò rỉ tại mối nối so với các loại bích thông thường.

ANH

"
