Mặt bích mù là một loại mặt bích đặc biệt, đặc biệt từ tên gọi. Người dùng đôi khi còn chưa biết có khác với bích đặc không? Có bao nhiêu loại? Công dụng là gì
Mặt bích đặc hay còn gọi là mặt bích mù (tiếng anh là Blind flange). Đây là 1 trong nhiều dòng flange thông dụng hiện nay, bích mù có các lỗ lắp xung quanh chu vi và không có lỗ ở giữa. Là tấm tròn có các lỗ khoét bulong xung quay
Tên gọi “Bích mù” bắt nguồn từ tên tiếng Anh là Blind Flange.

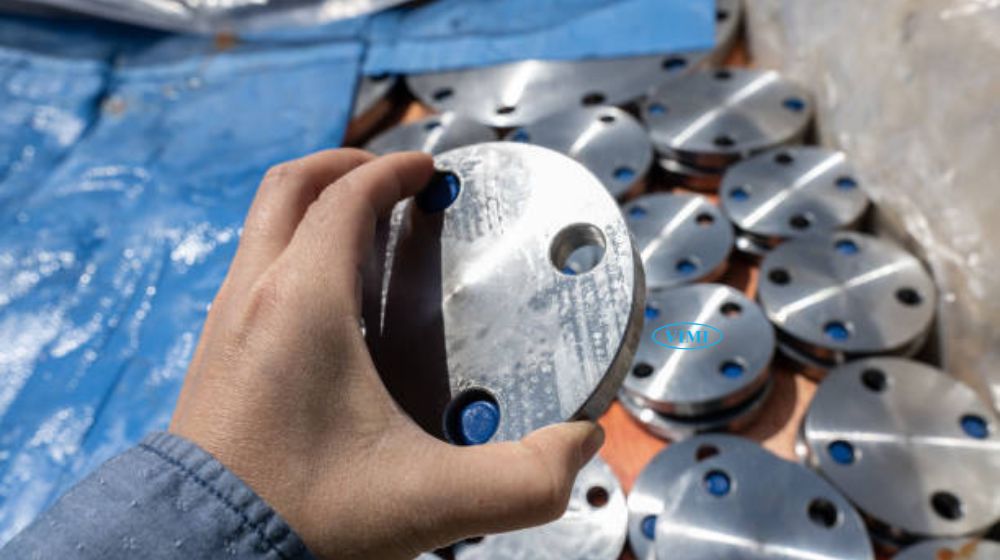

Câu trả lời ngắn gọn là: Không. Bích mù và Bích đặc thực chất là hai tên gọi khác nhau của cùng một loại mặt bích
Tùy vào thói quen của thợ hoặc vùng miền mà họ sẽ dùng một trong hai tên này, nên bạn hoàn toàn yên tâm khi đi mua hàng nếu gặp cả hai cách gọi nhé.

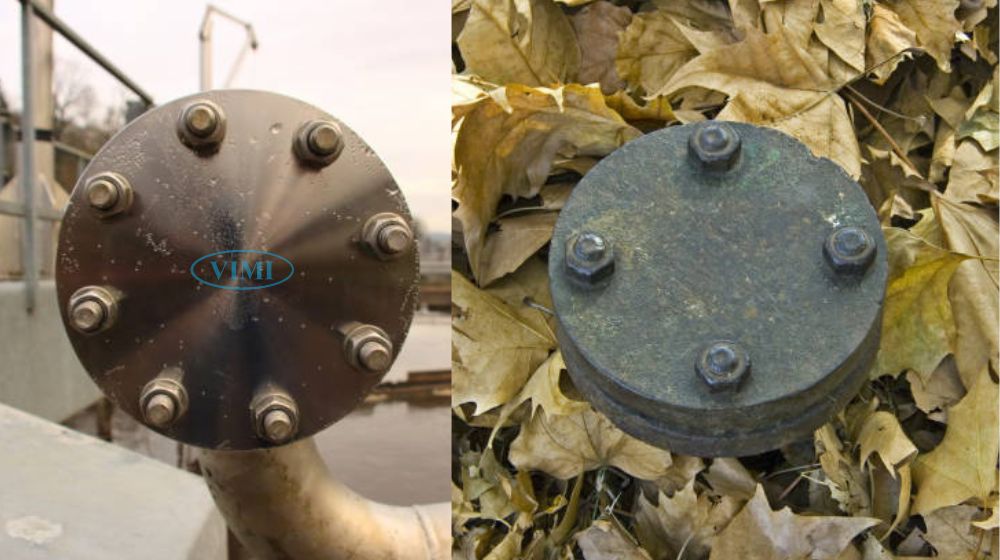

Loại phụ kiện ống này dùng để bịt cuối đường ống, không cho lưu chất qua đường ống đó nữa, khóa đường ống tại điểm lắp bích.

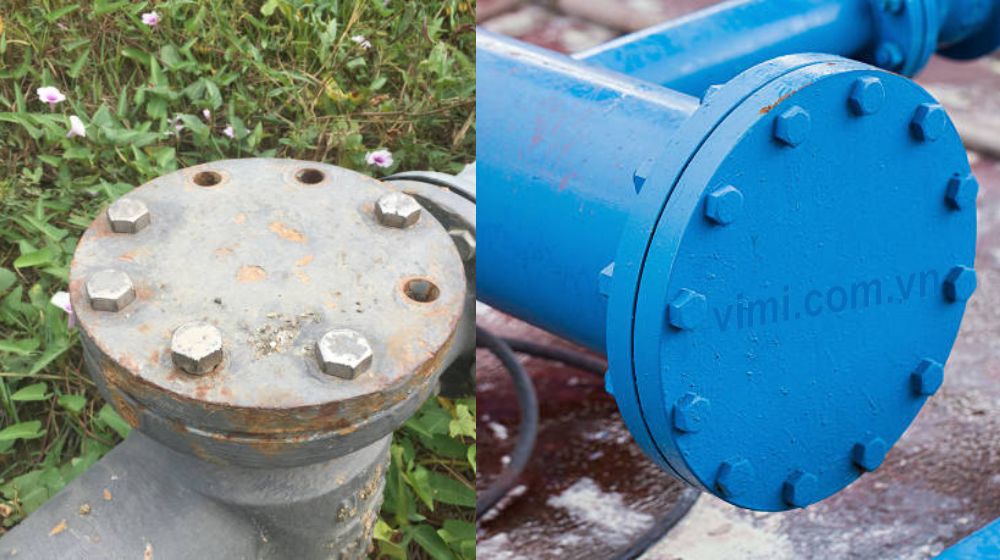

Bích đặc có những ưu điểm riêng biệt đối với hệ thống đường ống.
Tuỳ vào môi trường sử dụng, vị trí lắp đặt mà chất liệu mặt bích cũng khác nhau. Hiện nay đa số mặt bích được sản xuất từ các loại vật liệu như: thép, inox và nhựa là thông dụng nhất.
Mặt bích nhựa được chế tạo từ vật liệu nhựa như:
Được sử dụng cho các hệ thống đường ống là hóa chất có tính ăn mòn cao, axit, bazo, muối,..v..v.. Dòng mặt bích nhựa này có chi phí tương đối thấp. Tuy nhiên lại bị hạn chế bởi nhiệt độ cao (tối đa 80°C).
Mặt bích inox được chế tạo bằng vật liệu inox với các mác inox khác nhau như:
Vật liệu inox mang nhiều ưu điểm
Bích mù thép là dòng bích được chế tạo từ vật liệu thép đúc. Thép có thể là dạng
Mặt bích thép mang đến khả năng chịu nhiệt độ cao lên đến 400°C. Tuy nhiên lại hạn chế môi trường làm việc là hóa chất, nên thường sử dụng bích mù thép trong môi trường có nhiệt độ cao, áp lực lớn (như: Hơi nóng, khí nén).
Để đáp ứng các tiêu chuẩn kỹ thuật cũng như quy cách lắp đặt trong thực tế, mặt bích đặc có một số các dạng có cấu tạo như ảnh phía dưới
Chi tiết từng loại bích đặc này được mổ tả kỹ hơn ở dưới

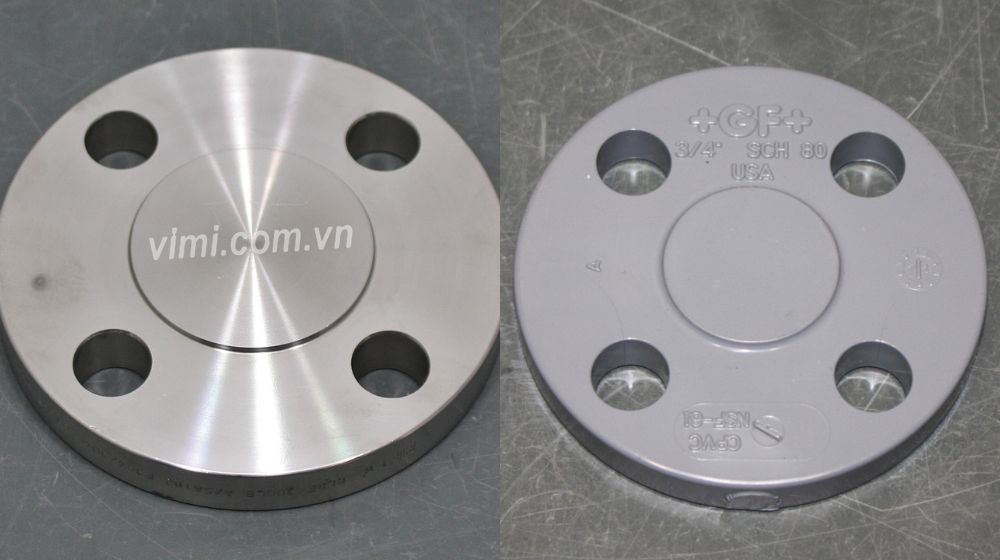

Bích mù kiểu này được gọi là mặt nâng vì bề mặt tiếp xúc với chất lỏng được nâng lên cao hơn, bởi khu vực này chịu áp lực hơn và đảm bảo
Tên tiếng anh của kiểu mặt nâng này là “raised face flange“

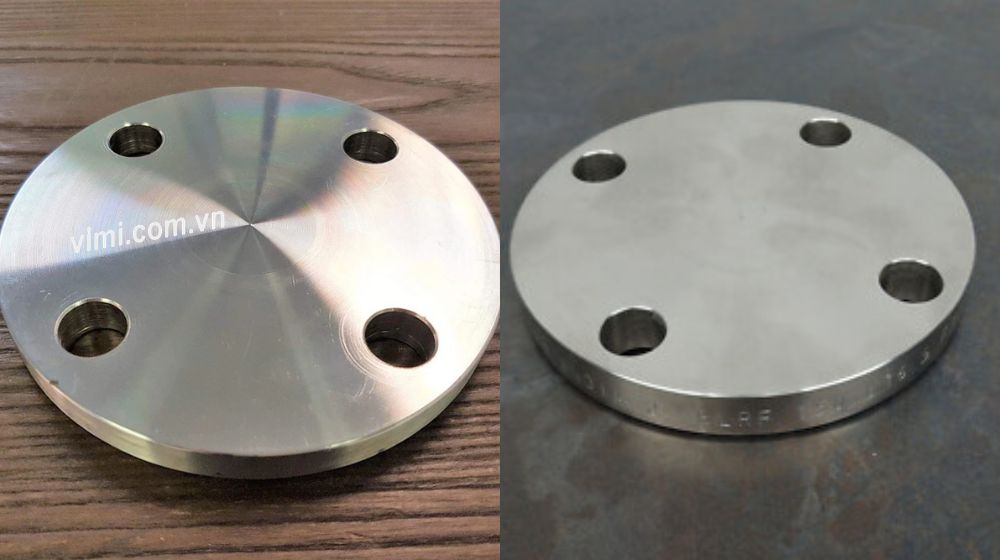

Khác với bích đặc dạng nâng, bích mù phẳng có phần bề mặt tiếp xúc chất lỏng và phần không tiếp xúc trực tiếp chất lỏng nằm trong cùng mặt phẳng.
Bích phẳng có tên tiếng Anh là Flat Face hay FF flange

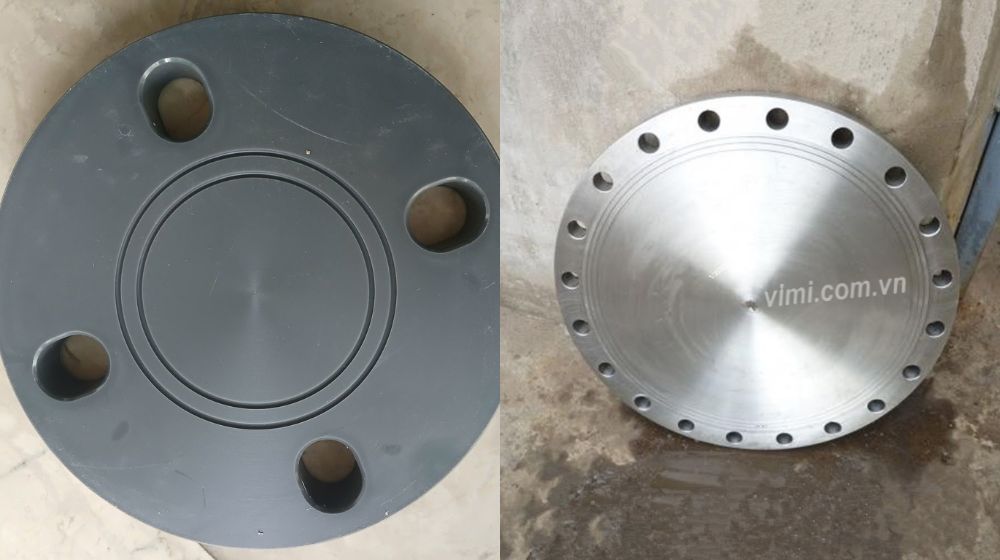

Trên các bích đặc này có rãnh được cắt trên bề mặt bích với mục đích làm kín bằng vòng đệm, giúp đảm bảo độ kín tốt hơn
Bích mù khớp gioăng có tên tiếng Anh là Flat Face hay FF flangering type joint flange
Từ thuở xa xưa, đã có những phương pháp đơn giản để chế tạo mặt bích. Ngày nay, khi công nghệ tiên tiến có nhiều phương pháp chế tạo khác nhau. Tổng kết, các phương pháp chế tạo mặt bích mù là gì

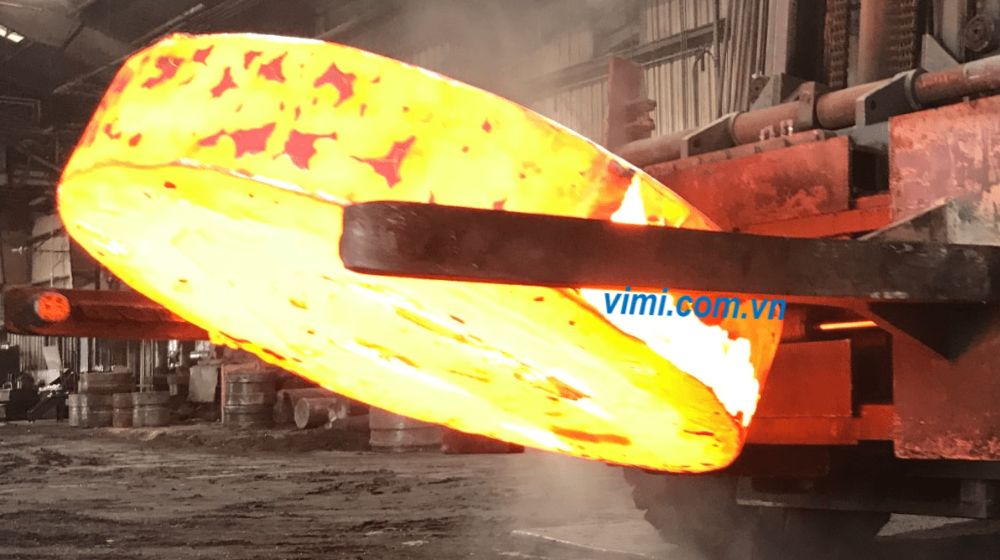

Kim loại được nung nóng và dùng máy dập áp lực cao để tạo hình. Bích mù rèn có cấu trúc kim loại chặt chẽ, chịu áp suất và va đập cực tốt, thường dùng cho các hệ thống quan trọng.

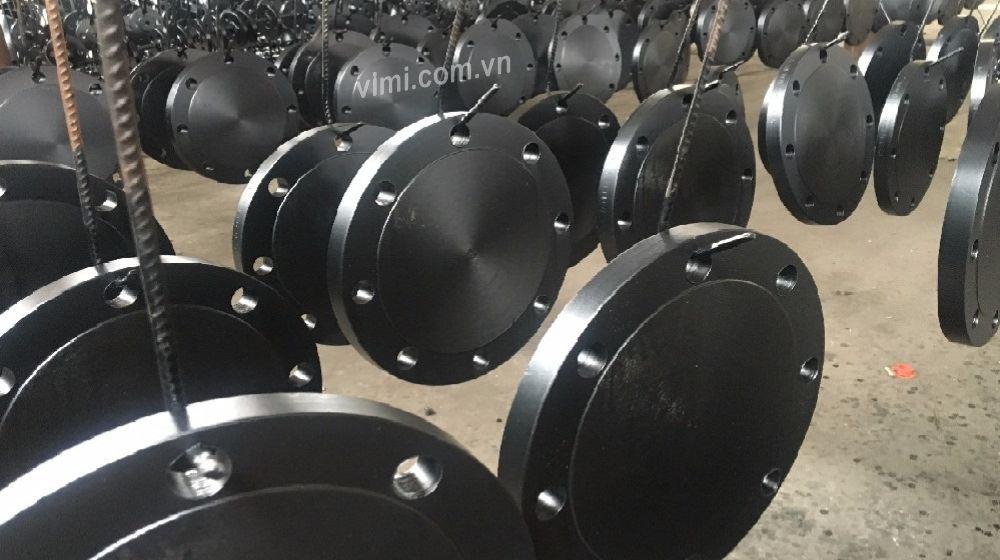

Cho kim loại nóng chảy được đổ vào khuôn. Cách này sản xuất hàng loạt nhanh, giá thành rẻ nhưng độ kín khít và chịu áp lực đôi khi không bằng phương pháp rèn.

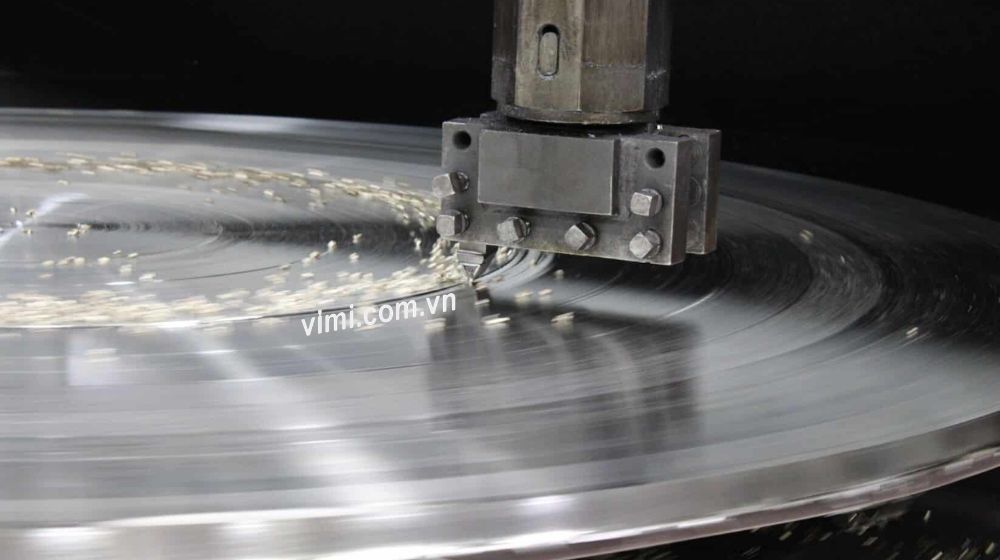

Dùng máy cắt CNC (Plasma, Laser hoặc Oxy-Gas) cắt từ các tấm thép có độ dày tiêu chuẩn, sau đó mới đem đi khoan lỗ bu lông và gia công bề mặt.
Mặt bích đặc có vai trò rất quan trọng, trong việc ngăn dòng chảy, điển hình là các trường hợp dưới đây
Trên thị trường hiện nay mặt bích đang được bán rất nhiều tại các cửa hàng điện nước, chợ rời hay tại nhà sản xuất, xưởng phụ kiện. Việc lựa chọn những nhà phân phối có chuyên môn, với các kỹ sư bán hàng sẽ giúp người mua hàng yên tâm hơn về việc đảm bảo đáp ứng đúng kỹ thuật

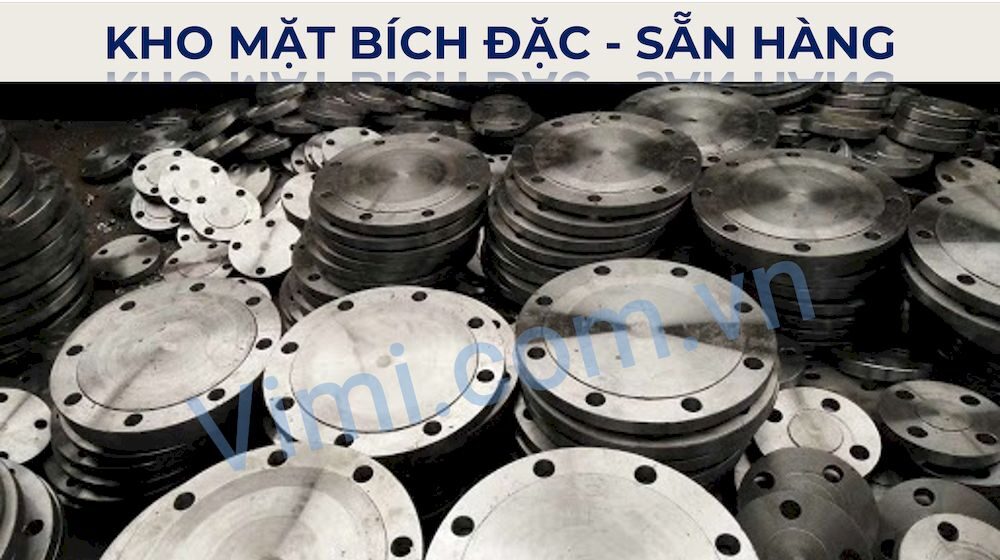

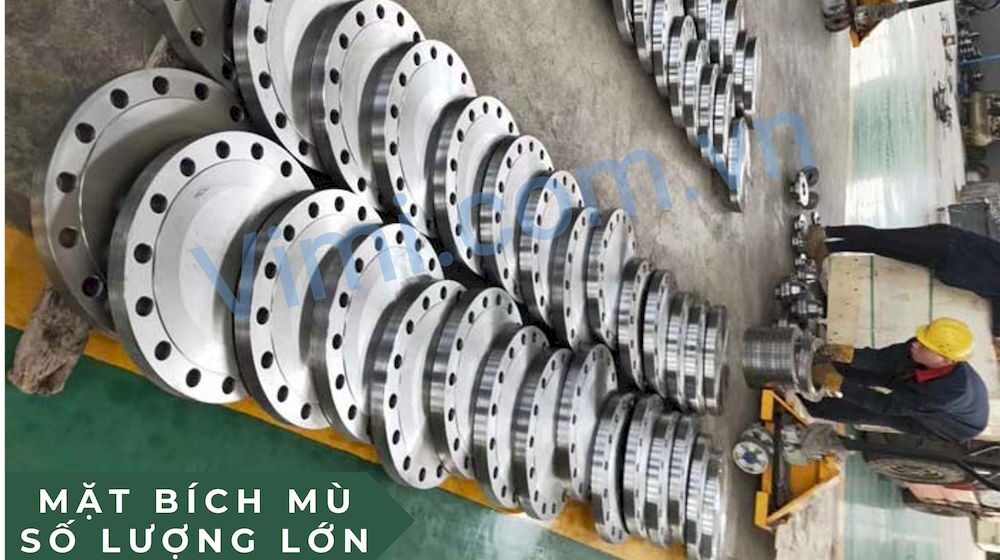

Tại Việt Nam chúng tôi có kho phụ kiện ống với nhiều bích đặc khác nhau
