Trong thi công đường ống, mặt bích hàn trượt (Slip-on Flange) là phụ kiện “quốc dân” nhờ tính linh hoạt và quy trình lắp đặt đơn giản. Với thiết kế cho phép trượt tự do trên ống, dòng bích này giúp kỹ thuật viên dễ dàng căn chỉnh lỗ bu lông, tối ưu thời gian và chi phí

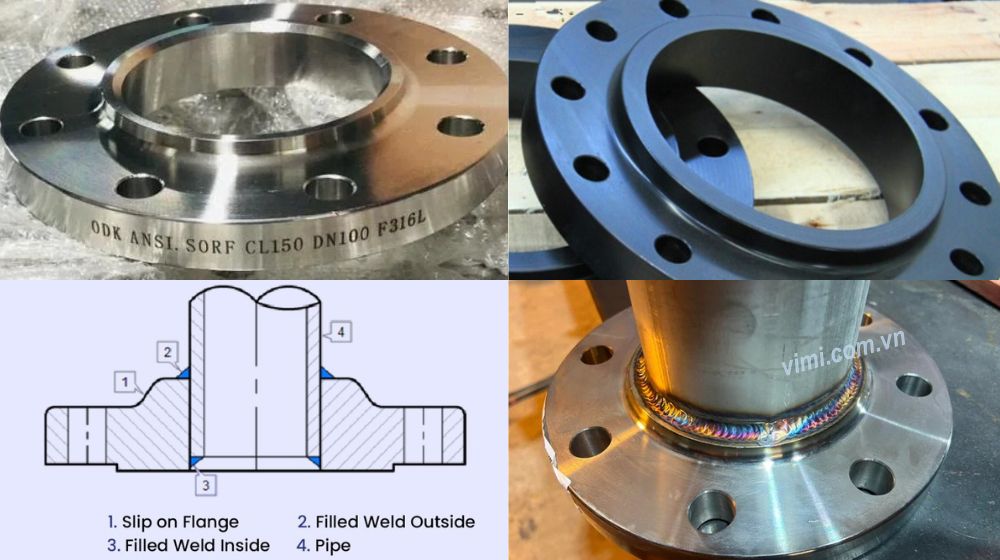

1. Mặt bích hàn trượt là gì?
Mặt bích hàn trượt (tên tiếng Anh là Slip-On Flange – SO) là loại mặt bích có đường kính lỗ trong lớn hơn đường kính ngoài của ống một chút.
ANH
Khi lắp đặt, mặt bích sẽ “trượt” bao quanh đường ống và được cố định bằng các mối hàn ở cả mặt trong và mặt ngoài của bích.

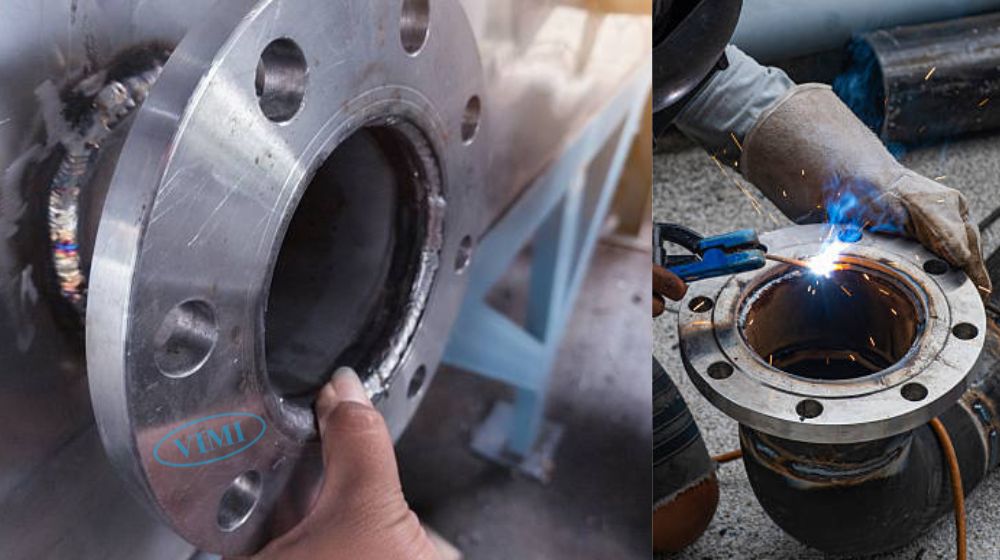

2. Tại sao gọi là mặt bích hàn trượt?
Cái tên này là sự kết hợp hoàn hảo giữa cấu tạo và cách thức thi công:
- Mặt bích: Là phụ kiện hình đĩa dùng để kết nối ống, van, máy bơm bằng bu lông.
- Trượt (Slip-on): Điểm đặc trưng nhất là lỗ tâm bích lớn hơn ống. Bạn có thể cầm mặt bích và “trượt” nó đi dọc theo chiều dài ống đến vị trí mong muốn một cách dễ dàng.
- Hàn: Vì nó trượt tự do nên không thể tự cố định. Để làm kín và chịu lực, thợ hàn phải thực hiện 2 đường hàn: một đường tại cổ bích (phía ngoài) và một đường tại mép ống với mặt bích (phía trong).
ANH

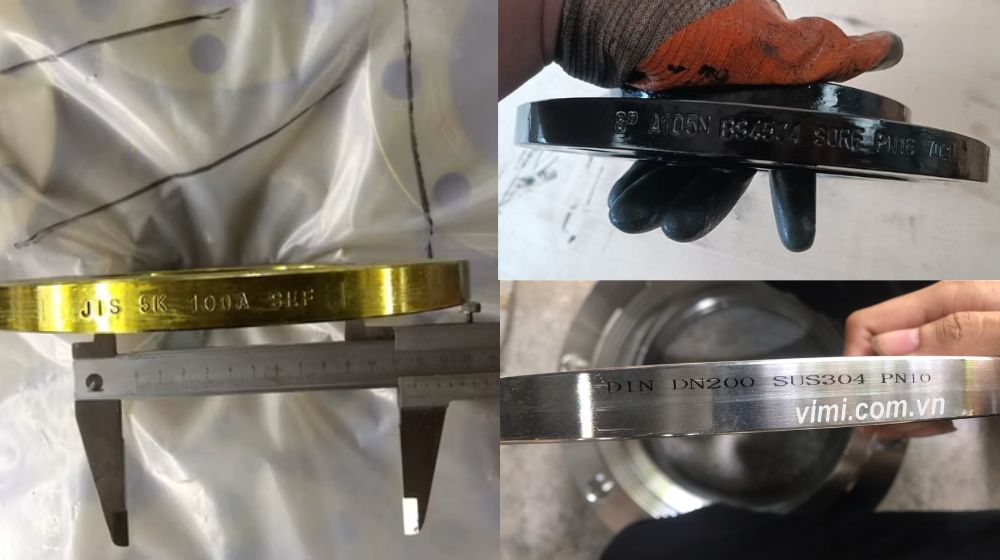

3. Áp lực phổ biến của bích hàn trượt
Dòng bích này thường được thiết kế cho các hệ thống có áp suất từ thấp đến trung bình cao.
ANH
Các mức áp lực phổ biến nhất bao gồm:

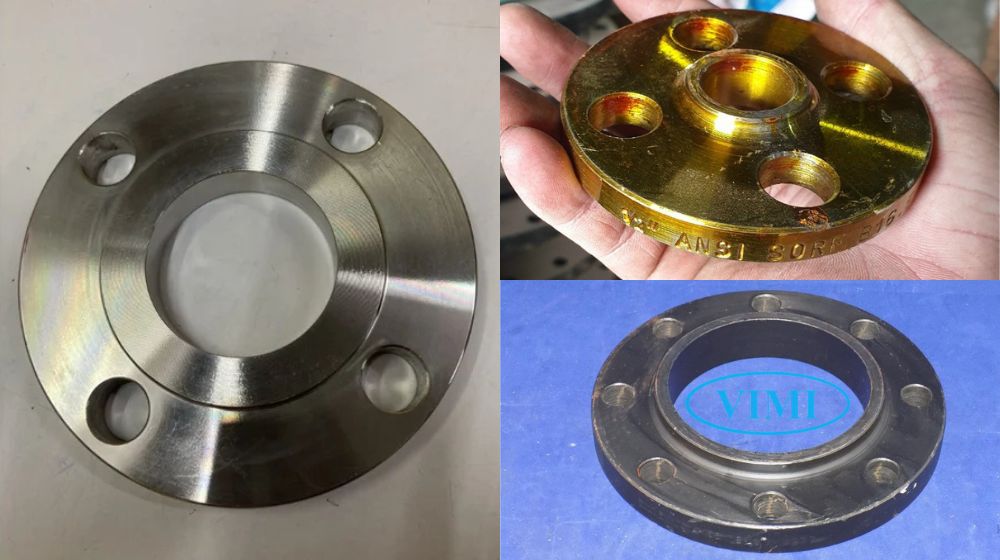

4. Vật liệu đúc mặt bích hàn trượt
Mặt bích hàn trượt có thể được chế tạo bằng cách đúc hoặc rèn tùy theo yêu cầu kỹ thuật:
- Thép Carbon: Thường là thép A105 (rèn) hoặc thép tấm SS400, Q235. Mặt bích thép là loại rẻ nhất và phổ biến nhất trong cấp thoát nước, PCCC.
- Thép không gỉ (Inox): SUS304, SUS316. Mặt bích inox thường dùng cho môi trường chống ăn mòn hoặc thực phẩm.
- Thép rèn: Dùng cho các môi trường đặc biệt có nhiệt độ cao hoặc và áp suất cực lớn
ANH

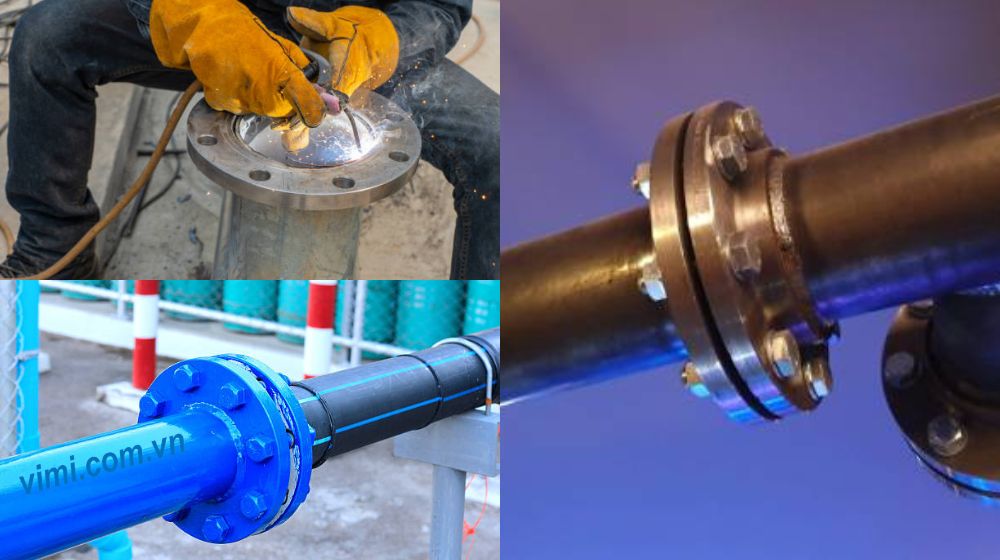

5. Ưu điểm nổi bật của bích hàn trượt
Tại sao mặt bích hàn trượt lại phổ biến đến vậy? Đây là 3 lý do chính:
- Chi phí thấp: Giá thành sản xuất và nguyên liệu rẻ hơn so với bích cổ hàn (Weld Neck).
- Lắp đặt linh hoạt: Do bích có thể trượt và xoay quanh ống trước khi hàn, việc căn chỉnh tâm lỗ bu lông cực kỳ dễ dàng, không đòi hỏi thợ hàn phải cắt ống chính xác tuyệt đối từng milimet.
- Yêu cầu kỹ năng hàn vừa phải: Mối hàn góc (fillet weld) của bích hàn trượt dễ thực hiện hơn so với mối hàn đối đầu (butt weld) của bích cổ hàn.
ANH

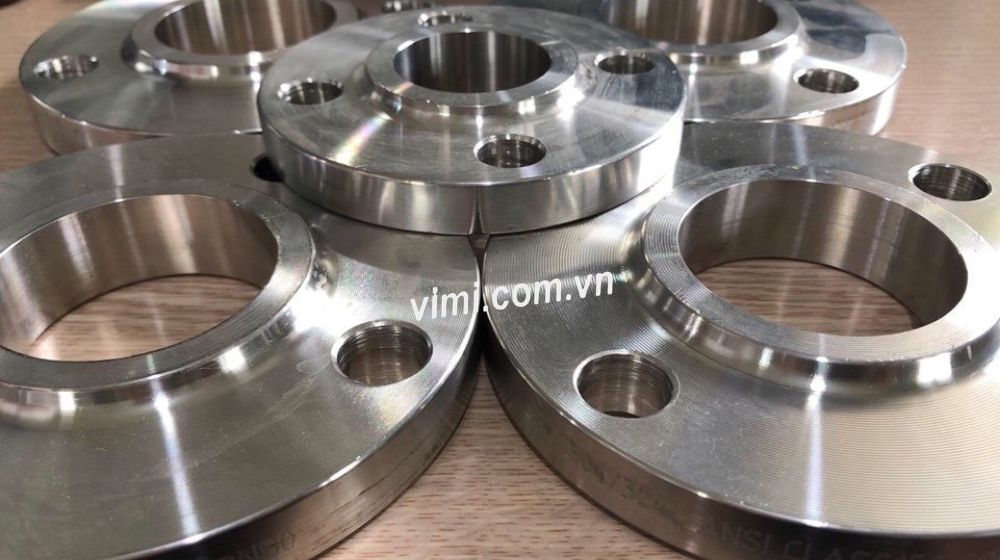

6. Kho mặt bích tại Việt Nam
Tại Việt Nam, nhu cầu về mặt bích hàn trượt cực kỳ lớn, do đó thị trường rất sôi động:
- Nguồn gốc hàng hóa: Đa dạng từ hàng sản xuất trong nước, hàng nhập khẩu Trung Quốc (phổ biến nhất), Hàn Quốc, Đài Loan.
- Các trung tâm phân phối:
- Miền Bắc: Các kho lớn tập trung tại khu vực Gia Lâm, Long Biên, Thanh Trì, Hà Đông (Hà Nội) hoặc các khu công nghiệp tại Hải Phòng.
- Miền Nam: Các kho hàng “khủng” nằm tại Quận 12, Hóc Môn (TP.HCM) và các khu vực lân cận như Thuận An, Dĩ An (Bình Dương).
- Khả năng cung ứng: Luôn sẵn hàng các kích thước từ DN15 đến DN600. Các kích thước siêu trường siêu trọng thường phải đặt hàng gia công riêng.
ANH

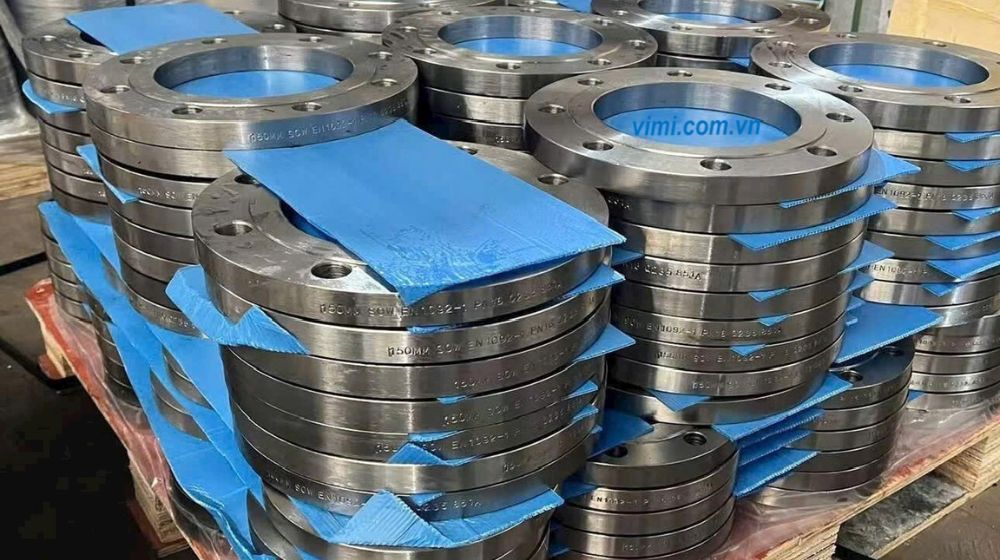

7. Lưu ý khi mua mặt bích
Dưới đây là 5 lưu ý cốt lõi bạn cần kiểm tra ngay khi chọn mua mặt bích hàn trượt:
- Đo độ dày thành bích: Đối chiếu trực tiếp với bảng tiêu chuẩn mặt bích (JIS, ANSI, DIN) bằng thước kẹp để tránh mua phải hàng “gọt” mỏng, kém an toàn.
- Kiểm tra lỗ tâm (ID): Đảm bảo lỗ trong vừa vặn để trượt trên ống (thường lớn hơn OD ống khoảng 1 ~ 3mm), tránh lỗ quá rộng gây khó khăn cho việc hàn kín.
- Xác nhận hệ lỗ bu lông: Kiểm tra kỹ số lượng và khoảng cách tâm lỗ để đảm bảo khớp hoàn toàn với thiết bị (van, máy bơm) hiện có, tránh nhầm lẫn giữa hệ JIS và hệ ANSI.
- Quan sát bề mặt gương: Mặt tiếp xúc gioăng phải phẳng, có các đường vân tròn đồng tâm sắc nét để đảm bảo độ kín khít, không bị rò rỉ lưu chất.
- Kiểm tra mác thép và CO/CQ: Ưu tiên hàng có dập nổi thông tin vật liệu (như A105, SUS304) và đầy đủ giấy tờ chứng nhận xuất xứ để đảm bảo đúng chất lượng công trình.
ANH
Những nhà phân phối ống và phụ kiện đường ống như Vimi chúng tôi sẽ là điểm tựa tin cậy để các nhà thầu, chủ đầu tư yên tâm khi nhận tư vấn chuyên môn, bởi đội ngũ kỹ sư bán hàng kỹ thuật được đào tạo và có hiểu biết sâu về ngành
