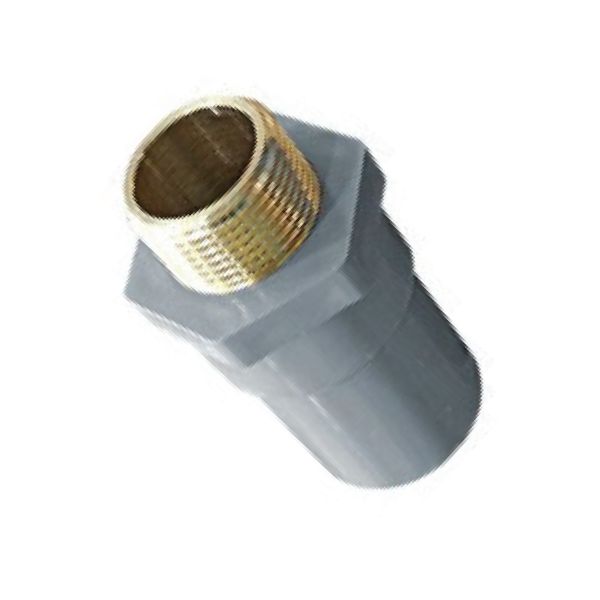

nối ống cấp thoát upvc gs ren ngoài đồng

Xem thêm 1 hình

Giá bán

Thông số KT

Nhận xét

Nối ống cấp thoát uPVC GS

Liên hệ

Tư vấn miễn phí:
0967 393 569

Zalo tư vấn:
0972 881 852

Danh mục:

Ống nhựa GS T&S

Phụ kiện cấp thoát nước uPVC GS

HỖ TRỢ MUA HÀNG

8h - 17h30 (Thứ 2 ~ Thứ 7)

sales.vimijsc@gmail.com

Chi nhánh Miền Bắc

Ô10 Linh Đàm, Hoàng Liệt, Hoàng Mai, Hà Nôi

Chi nhánh Miền Nam

NG3A, Chánh Phú Hòa, Bến Cát, Bình Dương

Chi nhánh Miền Trung

B1A - Âu Cơ, Hòa Khánh Bắc, Liên Chiểu, Đà Nẵng

VIMI CAM KẾT

Giá cạnh tranh

Xuất VAT 10% đầy đủ

Đầy đủ chứng từ bán hàng

Tư vấn 24/7

Nhập khẩu trực tiếp

Hàng có sẵn

Giao hàng toàn quốc

Thông tin sản phẩm

1. Bản vẽ và kích thước nối ống cấp thoát uPVC GS dán keo

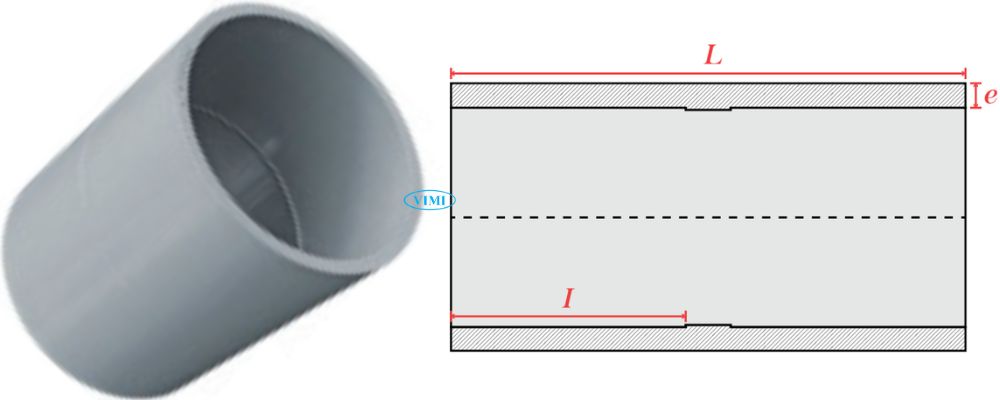

bản vẽ nối ống cấp thoát upvc gs dán keo

Kích thước	L (mm)	l (mm)	e (mm)	PN (bar)	Kích thước	L (mm)	l (mm)	e (mm)	PN (bar)	Kích thước	L (mm)	l (mm)	e (mm)	PN (bar)
21	70	32	3.0	15	60	100	47	3.7	12	160	169	77	5.5	6
27	75	34	2.9	15	90	119	59	4.6	12	168	177	80	5.6	6
34	83	38	3.1	15	110	130	60	4.7	8	200	224	105	6.6	6
42	86	40	3.3	15	114	139	64	4.8	9	220	231	109	7.3	6
49	90	44	3.3	12	140	160	77	4.8	9	250	278	135	9.0	6

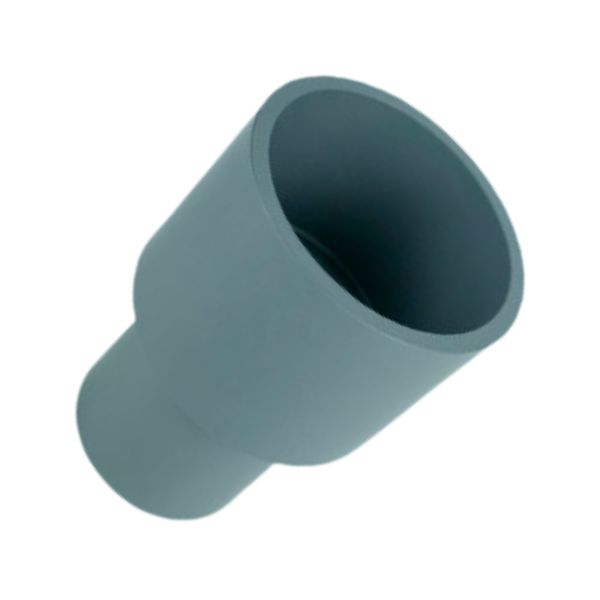

2. Chi tiết nối giảm GS uPVC ống cấp thoát nước

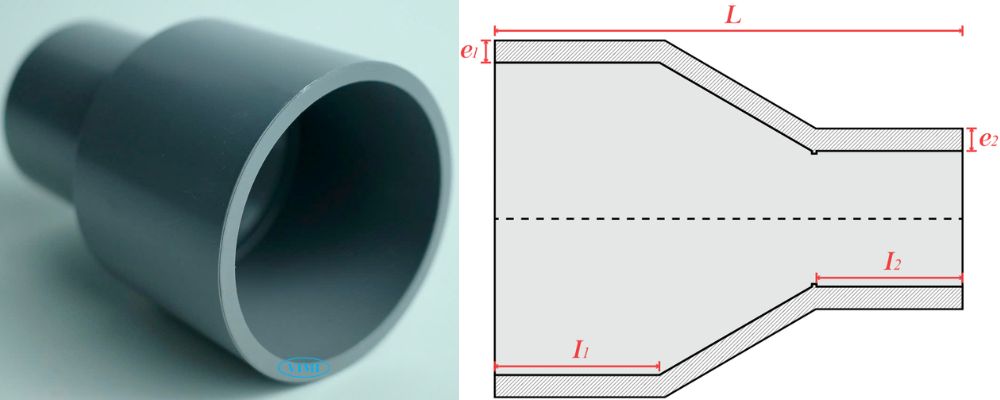

bản vẽ nối ống cấp thoát upvc gs giảm

Kích thước	L (mm)	l1 (mm)	l2 (mm)	e1 (mm)	e2 (mm)	PN (bar)	Kích thước	L (mm)	l1 (mm)	l2 (mm)	e1 (mm)	e2 (mm)	PN (bar)
27×21	74	37	32	2.8	2.6	15	114×49	134	60	40	4.8	3.7	8
34×21	80	40	33	3	2.6	15	114×60	126	60	35	4.5	3.7	8
34×27	80	40	34	3	2.7	15	114×90	116	61	41	4.5	3.8	8
42×21	93	48	38	3.3	2.8	15	140×90	164	81	54	4.6	4.3	6
42×27	94	48	36	3.3	2.6	15	140×114	165	84	69	5	4.5	6
42×34	95	45	40	3.4	3.3	15	160×140	174	85	76	5.5	4.5	6
49×21	87	45	27	3.2	3.2	15	168×60	193	90	43	6.2	3.7	6
49×27	86	44	31	3.4	3.2	12	168×90	200	92	55	6	4.2	6
49×34	82	38	33	3.3	3	12	168×114	193	91	70	6	4.5	6
49×42	82	38	38	3.3	3.3	12	168×140	194	89	87	6.3	5	6
60×21	88	44	24	3.6	3.1	10	200×90	228	103	66	6.5	4.7	6
60×27	87	45	26	3.6	3.1	10	200×114	223	101	70	6.7	4.7	6
60×34	87	46	29	3.6	3.2	10	200×140	217	105	76	6.5	5	6
60×42	85	43	32	3.6	3.3	10	200×160	216	107	85	6.6	5.6	6
60×49	84	43	33	3.7	3.4	10	200×168	214	109	88	6.6	6.2	6
90×27	110	48	29	3.9	3	8	220×90	246	109	65	6.7	4.7	6
90×34	112	48	35	3.8	3.3	8	220×114	245	110	73	6.4	4.5	6
90×42	106	51	31	4.4	3.3	8	220×140	238	119	76	6.8	5.5	6
90×49	106	51	34	4.2	3.3	8	220×168	237	119	92	6.5	6.3	6
90×60	108	49	35	4.5	3.8	8	250×114	266	127	69	8.5	5	6
110×60	124	51	42	4.7	3.7	8	250×140	257	127	71	8.5	5.5	6
110×90	123	53	56	4.7	4.6	8	250×168	261	127	87	8.5	7	6
114×34	131	59	30	4.8	3	8	250×200	263	127	105	8.5	7	6
114×42	134	60	37	4.8	3.6	8

3. Nối ống cấp thoát nước uPVC GS ren ngoài

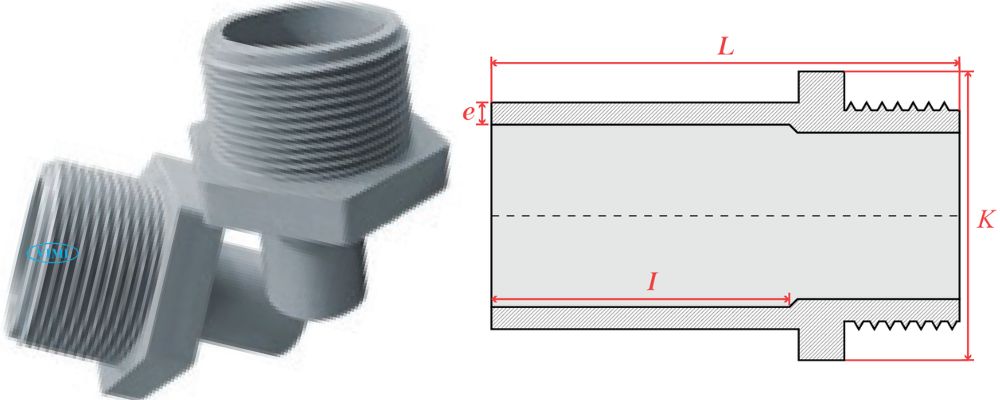

bản vẽ nối ống cấp thoát upvc gs ren ngoài

Kích thước	L (mm)	l (mm)	e (mm)	K (mm)	PN (bar)	Kích thước	L (mm)	l (mm)	e (mm)	K (mm)	PN (bar)
21	54	34	2.8	28	15	21×34	64	42	2.8	40	15
27	62	40	2.6	33	15	27×21	56	35	2.9	33	15
34	67	40	3.0	41	15	27×34	66	41	3.0	40	15
42	82	50	3.9	51	15	34×21	62	30	3.1	40	15
49	94	61	4.0	57	12	34×27	65	40	2.9	41	15
60	102	66	4.2	69	12	34×42	80	51	3.6	50	15
90	125	66	6.1	103	12	42×21	67	42	2.7	50	15
110	138	92	5.0	130	8	42×27	69	45	3.0	50	15
114	138	92	6.0	123	8	42×34	74	50	3.0	50	15
21×27	62	36	2.6	33	15

4. Bản vẽ và kích thước nối ren trong ống cấp thoát GS uPVC

bản vẽ nối ống cấp thoát upvc gs ren trong

Kích thước	L (mm)	l (mm)	e (mm)	K (mm)	PN (bar)	Kích thước	L (mm)	l (mm)	e (mm)	K (mm)	PN (bar)
21	53	36	2.7	29	15	114	141	94	6.2	132	9
27	57	38	2.7	34	15	21×27	53	38	3.2	27	15
34	68	44	3	43	15	21×34	57	39	3	27	15
42	70	47	4	52	15	27×21	55	32	2.9	35	15
49	85	60	4	58	15	27×34	59	38	3	35	15
60	91	60	4	70	12	34×21	59	31	3	42	15
90	114	72	5.6	104	12	34×27	59	31	3.2	42	15
110	141	94	5	130	9

5. Chi tiết nối ren ngoài đồng ống cấp thoát nước GS uPVC

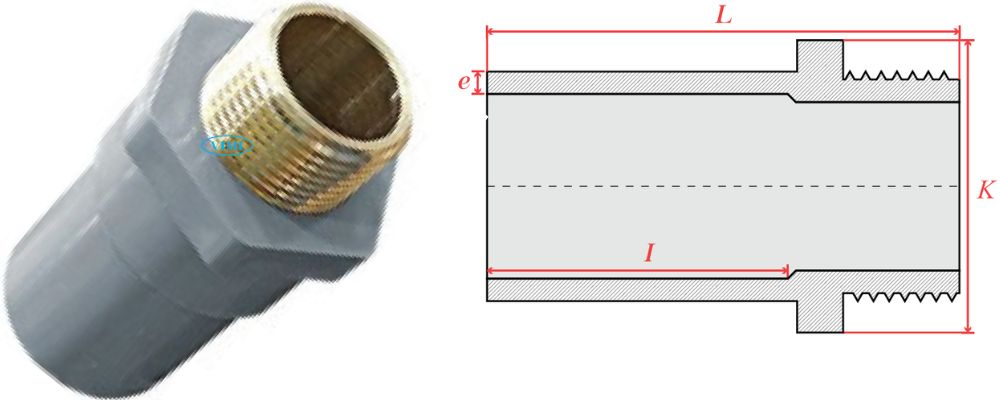

bản vẽ nối ống cấp thoát upvc gs ren ngoài đồng

Kích thước	L (mm)	l (mm)	e (mm)	K (mm)	PN (bar)
21	65	33	3	33	15
27	73	40	2.9	38	15
34	81	45	3.1	43	12

6. Nối ống cấp thoát uPVC GS ren trong đồng

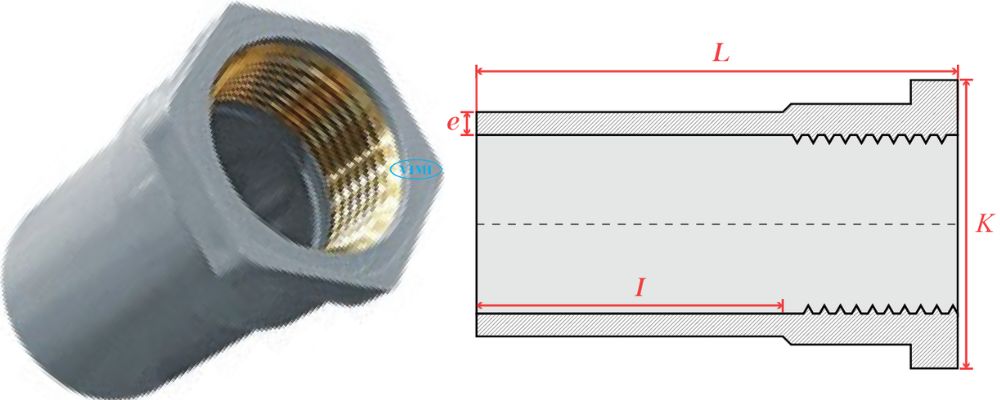

bản vẽ nối ống cấp thoát upvc gs ren trong đồng

Kích thước	L (mm)	l (mm)	e (mm)	K (mm)	PN (bar)
21	52	35	3	34	15
27	57	42	3	38	15
34	68	47	3	44	12

7. Nối ống cấp thoát uPVC GS thông sàn

bản vẽ nối ống cấp thoát upvc gs thông sàn

Kích thước	L (mm)	l (mm)	e (mm)	PN (bar)
49	117	44	3.6	10
60	117	45	3.6	8
90	122	50	4.6	8
114	122	50	4.9	8
