Van an toàn Shinyi là giải pháp bảo vệ áp suất hiệu quả cho các hệ thống cấp nước dân dụng và công nghiệp. Dòng van Shinyi này giúp tự động xả áp khi áp suất vượt ngưỡng cài đặt, đảm bảo hệ thống vận hành an toàn và ổn định.

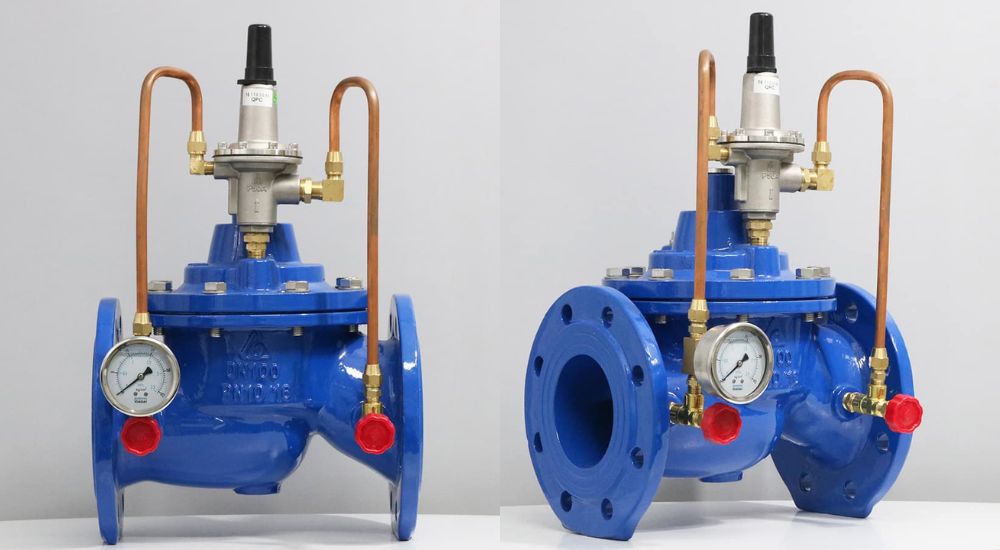

Van an toàn Shinyi H500 là dòng van an toàn chuyên dụng được thiết kế để bảo vệ hệ thống đường ống nước tại các khu dân cư, tòa nhà thương mại và công trình cao tầng. Với cơ chế hoạt động thủy lực tiên tiến, van an toàn Shinyi giúp tự động xả áp khi áp suất trong đường ống vượt ngưỡng cho phép, đảm bảo hệ thống luôn vận hành ổn định và an toàn:
Shinyi H500 là model tiêu biểu trong dòng van an toàn mặt bích, được trang bị các thông số kỹ thuật đáp ứng nhiều tiêu chuẩn quốc tế. Van an toàn Shinyi H500 phù hợp với đa dạng quy mô công trình nhờ dải kích thước rộng và khả năng chịu áp cao:
Van an toàn Shinyi được cấu thành từ các bộ phận chính với vật liệu được chọn lọc kỹ càng, đảm bảo độ bền cao và khả năng chịu ăn mòn tốt trong môi trường nước. Các chi tiết của dòng van an toàn gang này phối hợp chặt chẽ để tạo nên hệ thống vận hành ổn định, bao gồm các bộ phận sau:
Bộ Pilot xả áp là “trái tim” điều khiển toàn bộ hoạt động của van an toàn Shinyi. Pilot được thiết kế nhỏ gọn, lắp đặt trực tiếp trên thân loại van này, giúp van an toàn Shinyi phản ứng nhanh và chính xác theo áp suất đặt trước:
Shinyi H500 cung cấp đầy đủ kích thước từ van an toàn DN50 ~ DN600, phù hợp với mọi quy mô hệ thống đường ống. Dưới đây là thông số kích thước tiêu biểu của một số cỡ van phổ biến:
| DN | Model | L (mm) | H (mm) |
|---|---|---|---|
| 50 | H500-0050 | 230 | 355 |
| 100 | H500-0100 | 350 | 436 |
| 150 | H500-0150 | 480 | 479 |
| 200 | H500-0200 | 600 | 649 |
| 300 | H500-0300 | 850 | 778 |
| 400 | H500-0400 | 1100 | 916 |
| 600 | H500-0600 | 1450 | 1260 |

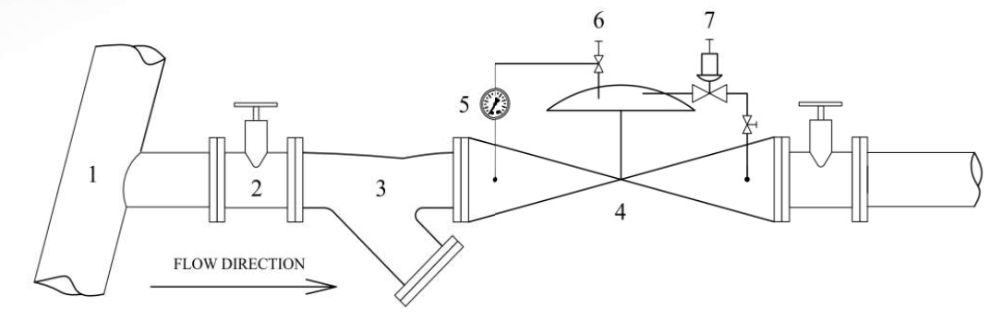

Van an toàn Shinyi được lắp đặt theo sơ đồ kết nối đường ống tiêu chuẩn, đảm bảo hệ thống vận hành đúng chiều dòng chảy và dễ dàng bảo trì. Sơ đồ lắp đặt của van an toàn Shinyi bao gồm đầy đủ các thiết bị phụ trợ cần thiết:
Việc đặt hàng van an toàn Shinyi rất đơn giản nhờ hệ thống mã hóa sản phẩm rõ ràng. Chỉ cần nắm rõ cấu trúc mã đặt hàng, khách hàng có thể dễ dàng chọn đúng Shinyi H500 phù hợp với yêu cầu công
Cấu trúc mã đặt hàng: H500 – [Cỡ van] – [Áp lực] – [Vật liệu][Màu sắc]
Ví dụ: H500 – 0100 – 10 – D2 B
