Tổng quan về van an toàn DN100 là gì

Van an toàn DN100 là gì? Vì sao trong các hệ thống có lưu lượng lớn, người ta gần như bắt buộc phải sử dụng kích thước này thay vì các dòng van nhỏ hơn? DN100 có phải là phi 100 như nhiều người vẫn nghĩ, và việc hiểu sai kích thước này có thể dẫn đến những rủi ro gì khi lắp đặt thực tế?

1. Tìm hiểu về van an toàn DN100

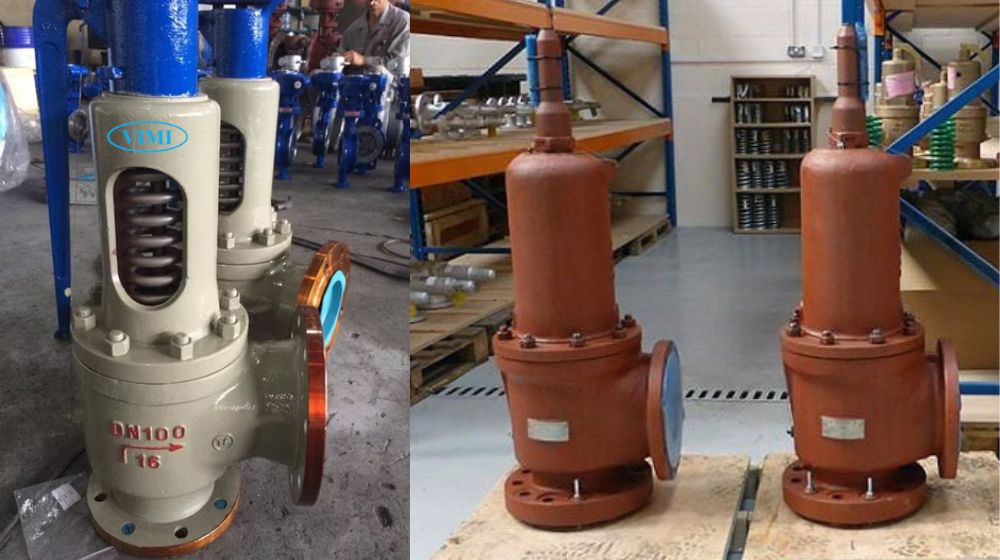

Van an toàn DN100 là thiết bị bảo vệ áp suất được sử dụng trong các hệ thống đường ống và thiết bị áp lực có kích thước danh nghĩa DN100. Trong thực tế, loại van này còn thường được gọi là van an toàn D100 hoặc van an toàn 100, đây đều là những cách gọi khác nhau nhưng cùng chỉ một kích thước danh nghĩa

ANH 1

Ký hiệu DN100 trên van dùng để chỉ kích thước danh nghĩa theo tiêu chuẩn và tương đương 4 inch (4″) trong hệ inch. Cần lưu ý rằng DN100 không biểu thị kích thước thực tế của van. Với các loại ống thép công nghiệp phổ biến theo tiêu chuẩn, van DN100 / 4″ thường có đường kính ngoài khoảng 114mm, đây cũng là điểm dễ gây nhầm lẫn khi lựa chọn van an toàn DN100 và phụ kiện kết nối. Xem thêm DN100 là phi bao nhiêu để hiểu rõ hơn về kích cỡ này

ANH 2

Van an toàn DN100, hay còn gọi là van an toàn D100 và van an toàn 100, thường được lắp đặt trong các hệ thống có lưu lượng lớn như nồi hơi, bồn áp lực, đường ống hơi, khí nén và chất lỏng công nghiệp. Kiểu kết nối phổ biến là mặt bích, giúp đảm bảo độ kín, độ bền và thuận tiện cho việc lắp đặt, bảo trì trong điều kiện làm việc áp suất cao.

2. Van an toàn D100 có loại nối ren không

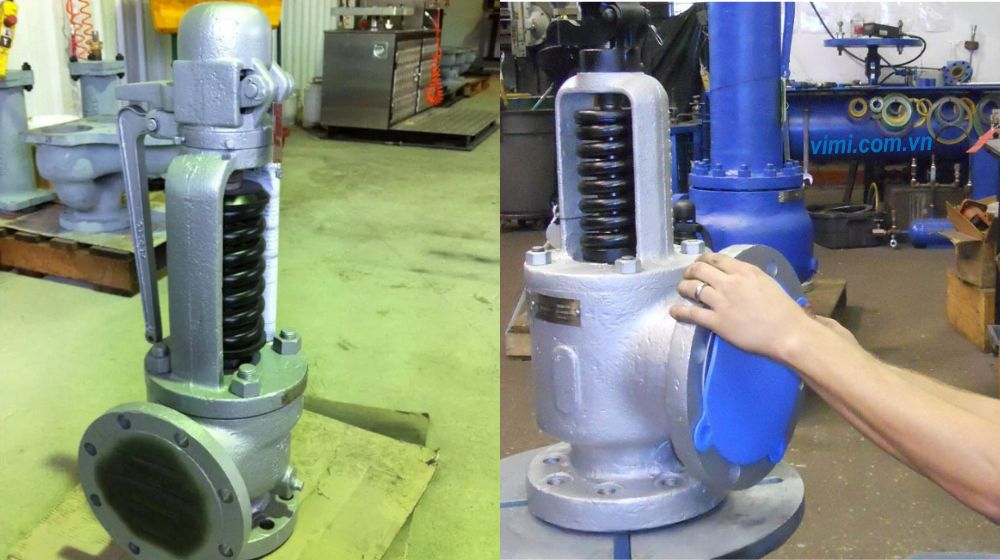

Trong thực tế, van an toàn 100 hầu như không được sản xuất với kiểu nối ren. Ở dải kích thước lớn như DN100, lưu lượng xả và áp suất làm việc đều cao, do đó kết nối ren không còn đáp ứng tốt các yêu cầu về độ kín, độ bền cơ học và an toàn vận hành.

• Thay vào đó, van an toàn DN100 gần như được thiết kế dạng nối mặt bích, giúp đảm bảo khả năng chịu áp lực lớn, liên kết chắc chắn với đường ống và hạn chế rủi ro rò rỉ trong quá trình xả áp.
• Kết nối mặt bích cũng thuận tiện hơn cho việc lắp đặt, kiểm tra và bảo trì đối với các hệ thống công nghiệp quy mô lớn

ANH 3

Trong một số trường hợp đặc biệt hoặc theo thiết kế riêng, có thể tồn tại các dòng van an toàn kích thước lớn hơn thông thường được chế tạo theo yêu cầu, tuy nhiên nối ren gần như không phải là lựa chọn tiêu chuẩn đối với van an toàn DN100 và rất hiếm gặp trên thị trường.

3. Phần tay gạt van an toàn DN100 dùng để làm gì

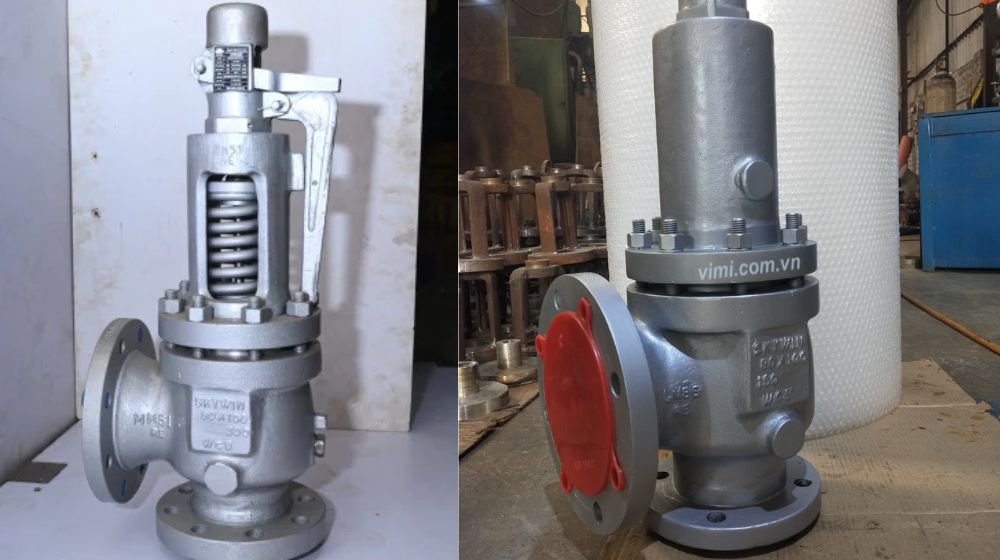

Phần tay gạt trên van an toàn DN100 là bộ phận hỗ trợ vận hành và kiểm tra, không phải tay đóng/mở van như các loại van điều khiển thông thường. Tay gạt được thiết kế nhằm giúp người vận hành chủ động tác động lên cơ cấu xả trong những tình huống cần thiết

ANH 4

Chức năng chính của tay gạt van an toàn DN100 bao gồm:

• Kiểm tra khả năng hoạt động của van: Người vận hành có thể gạt tay để kiểm tra xem van có mở xả trơn tru hay không, từ đó đánh giá tình trạng kẹt, dính hoặc mài mòn của cơ cấu bên trong
• Xả áp thủ công trong trường hợp cần thiết: Khi hệ thống cần giảm áp nhanh hoặc trước khi bảo trì, tay gạt cho phép mở van tạm thời để xả bớt áp suất dư
• Đảm bảo van không bị kẹt lâu ngày: Việc kiểm tra định kỳ bằng tay gạt giúp hạn chế hiện tượng van bị “dính ghế”, đặc biệt trong các hệ thống ít khi đạt đến áp suất xả tự động

Tuy nhiên, cần lưu ý rằng tay gạt không dùng để điều chỉnh áp suất cài đặt của van và cũng không được sử dụng thường xuyên như một van xả tay. Đối với van an toàn DN100, thao tác tay gạt phải được thực hiện khi điều kiện vận hành cho phép và tuân thủ quy trình an toàn, do lưu lượng xả và áp suất ở dải kích thước này rất lớn

4. Các nhãn hiệu van an toàn 100

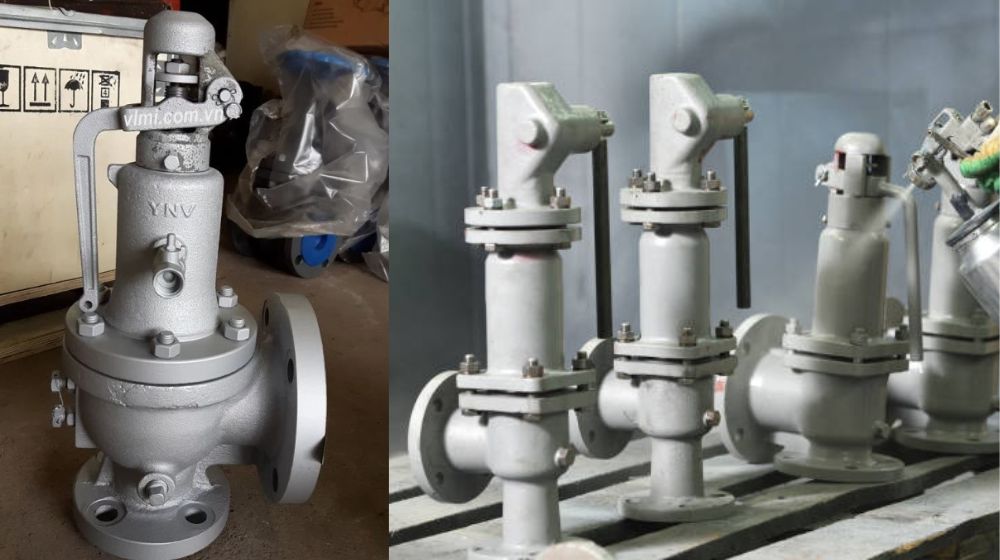

Trên thị trường hiện nay, van an toàn DN100 được cung cấp bởi nhiều nhãn hiệu khác nhau, đến từ các quốc gia có thế mạnh về van công nghiệp. Một số thương hiệu tiêu biểu thường được sử dụng có thể kể đến gồm:

• Yoshitake: Thương hiệu van uy tín lâu năm của Nhật Bản, nổi bật với độ chính xác cao, độ bền ổn định và tiêu chuẩn sản xuất nghiêm ngặt. Van an toàn DN100 của Yoshitake thường được ứng dụng trong các hệ thống hơi, khí và nước nóng công nghiệp
• Tung Lung: Hãng sản xuất van công nghiệp đến từ Đài Loan, được sử dụng phổ biến tại thị trường châu Á. Van an toàn D100 của Tung Lung có lợi thế về giá thành, dải sản phẩm đa dạng và phù hợp với nhiều hệ thống áp suất trung bình đến cao
• YNV: Thương hiệu van công nghiệp của Hàn Quốc, chuyên về van an toàn, van giảm áp và các thiết bị cho hệ thống hơi. Van an toàn DN100 của YNV được đánh giá cao về độ chắc chắn và khả năng làm việc ổn định trong môi trường công nghiệp

ANH 5

5. Van an toàn D100 thường làm bằng vật liệu gì

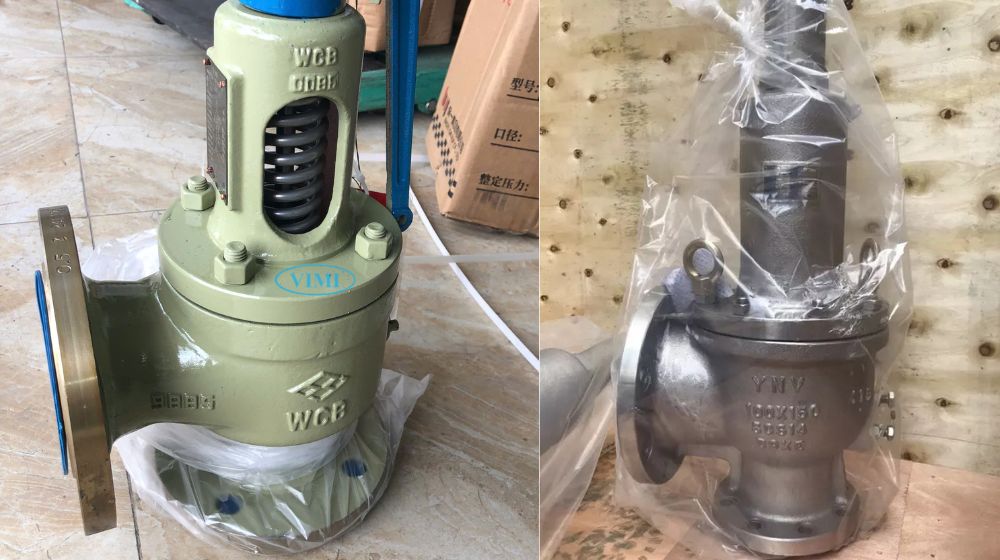

Van an toàn D100 được sản xuất từ nhiều loại vật liệu khác nhau, tùy thuộc vào môi chất sử dụng, điều kiện làm việc và yêu cầu về chi phí. Trong đó, một số vật liệu phổ biến có thể kể đến như:

• Gang: Van an toàn gang cỡ DN100 được sử dụng rộng rãi nhờ giá thành hợp lý, khả năng chịu áp và chịu nhiệt đáp ứng tốt các hệ thống hơi, nước nóng và khí nén thông dụng. Đây là lựa chọn phổ biến cho nhiều công trình công nghiệp và dân dụng quy mô lớn
• Inox: Van an toàn inox kích thước DN100 thường được sử dụng trong các môi trường có yêu cầu cao về chống ăn mòn, vệ sinh hoặc làm việc với hóa chất, hơi sạch. Tuy nhiên, chi phí của vật liệu inox cao hơn so với gang nên ít phổ biến hơn trong các ứng dụng thông thường
• Đồng: Van an toàn bằng đồng hầu như chỉ gặp ở các kích thước nhỏ. Với dải kích thước lớn như DN100, vật liệu đồng ít được sử dụng do giới hạn về độ bền cơ học và chi phí cao, chỉ xuất hiện trong một số ứng dụng đặc thù

ANH 6

6. Lắp đặt thực tế của van an toàn DN100

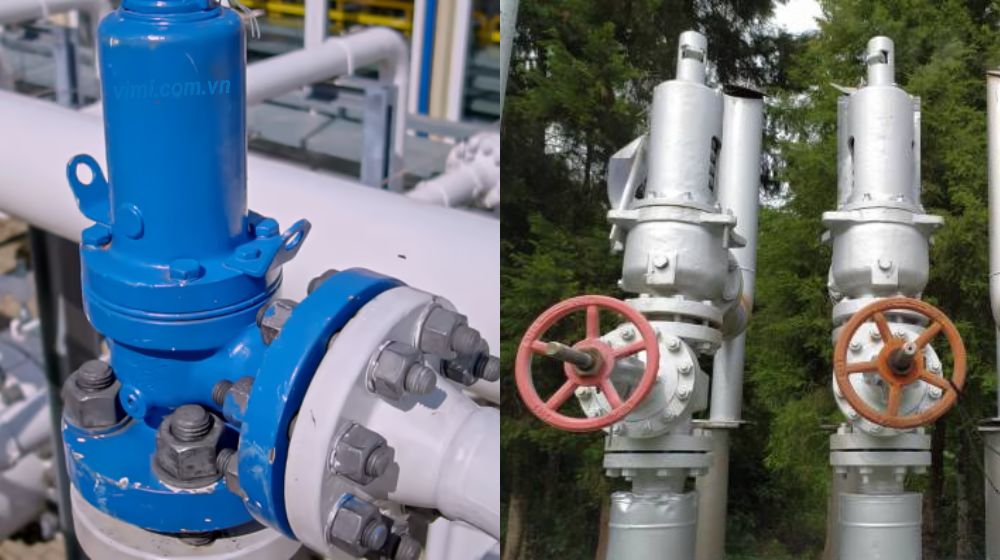

Trong thực tế, van an toàn DN100 thường được lắp đặt tại đầu nguồn của hệ thống hoặc ngay trên thiết bị cần bảo vệ như nồi hơi, bồn áp lực, bình chứa hay đoạn ống chính. Vị trí lắp đặt này giúp van có thể xả áp kịp thời khi áp suất tăng cao, từ đó bảo vệ toàn bộ hệ thống phía trước khỏi nguy cơ quá áp

ANH 7

Việc lắp van an toàn D100 ở đầu nguồn còn giúp hạn chế áp lực dồn lên các thiết bị và đường ống phía sau, đặc biệt trong các hệ thống có lưu lượng lớn. Khi áp suất vượt ngưỡng cài đặt, van sẽ tự động mở để xả môi chất, đảm bảo áp suất trong hệ thống luôn nằm trong giới hạn an toàn

7. Kết luận

Qua bài viết có thể thấy, van an toàn DN100 (còn gọi là van an toàn D100 hay van an toàn 100) là thiết bị đóng vai trò quan trọng trong việc bảo vệ các hệ thống đường ống và thiết bị áp lực có lưu lượng lớn. Việc hiểu đúng về kích thước danh nghĩa DN100, kiểu kết nối, vật liệu chế tạo, cấu tạo tay gạt cũng như vị trí lắp đặt thực tế sẽ giúp người sử dụng lựa chọn và ứng dụng van một cách chính xác, an toàn và hiệu quả.

Hy vọng những chia sẻ trong bài viết sẽ mang lại thông tin hữu ích cho bạn trong quá trình tìm hiểu và lựa chọn van an toàn D100 phù hợp với nhu cầu sử dụng
