Tìm hiểu van an toàn DN50 là gì

Van an toàn DN50 là gì? Là thuật ngữ được sử dụng rất phổ biến trong các hệ thống đường ống, nhưng không phải ai cũng hiểu đúng bản chất và cách gọi của thiết bị. Để tránh nhầm lẫn khi lựa chọn và sử dụng trong thực tế, hãy cùng tìm hiểu qua bài viết dưới đây.

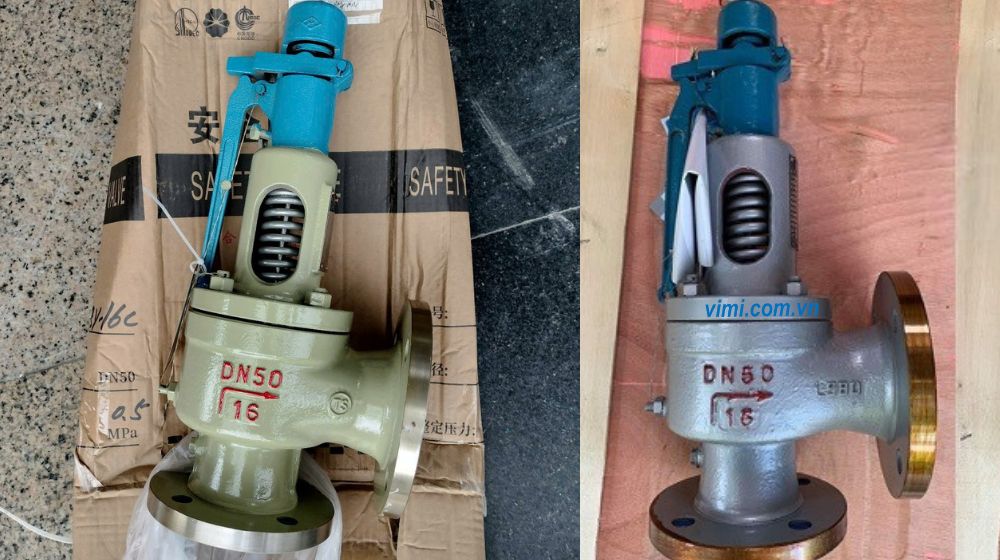

1. Van an toàn DN50 là gì

Van an toàn DN50 là loại van an toàn có kích thước danh nghĩa (Diameter Nominal – DN) là 50. Ký hiệu DN50 cho biết đường kính danh nghĩa của van và đường ống lắp đặt tương ứng là DN50, tương đương ống có đường kính ngoài là 2 inch, dùng để xác định khả năng kết nối và lưu lượng làm việc của van trong hệ thống

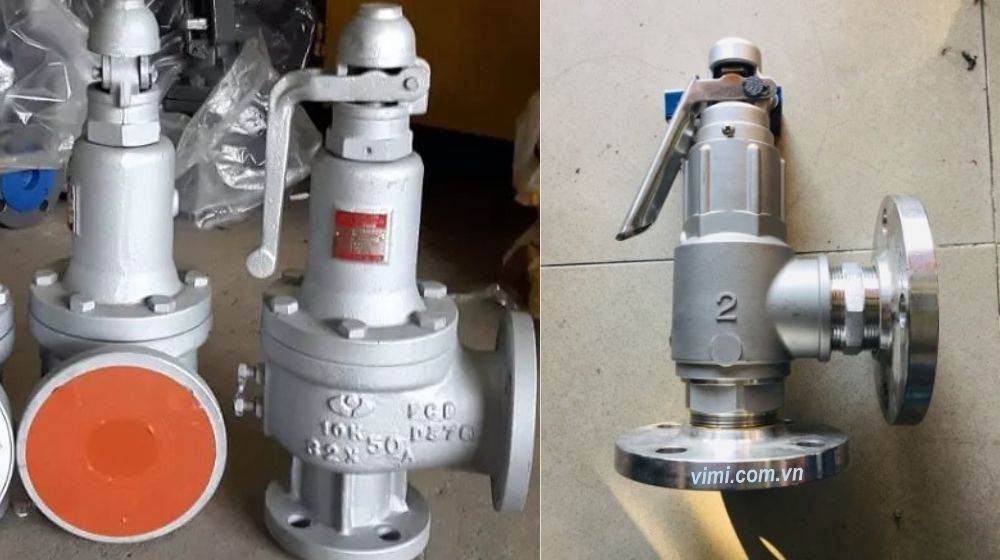

2. Van an toàn D50 có phải DN50 không

Có. Trong thực tế, van an toàn D50 là cách gọi tắt của van an toàn DN50. Ký hiệu “D50” không phải ký hiệu tiêu chuẩn, mà là cách gọi quen miệng khi mua bán vật tư, dùng để chỉ cỡ danh nghĩa DN50.

Theo bảng kích thước ống thép, đường ống DN50 có đường kính ngoài khoảng 60 mm (thường gọi là ống phi 60). Thông tin này giúp người đọc liên hệ thực tế khi thi công, nhưng DN50 mới là thông số kỹ thuật chính dùng để chọn van, không phải đường kính ngoài.

Vì vậy, các cách gọi như van an toàn D50, van an toàn 50 hay van an toàn DN50 về bản chất đều đang nói đến van an toàn dùng cho đường ống DN50. Khi mua van, cần ưu tiên xác định DN và tiêu chuẩn kết nối, tránh hiểu nhầm giữa kích thước danh nghĩa và kích thước thực tế của ống. > Hiểu sâu hơn qua bài viết: DN50 là phi bao nhiêu

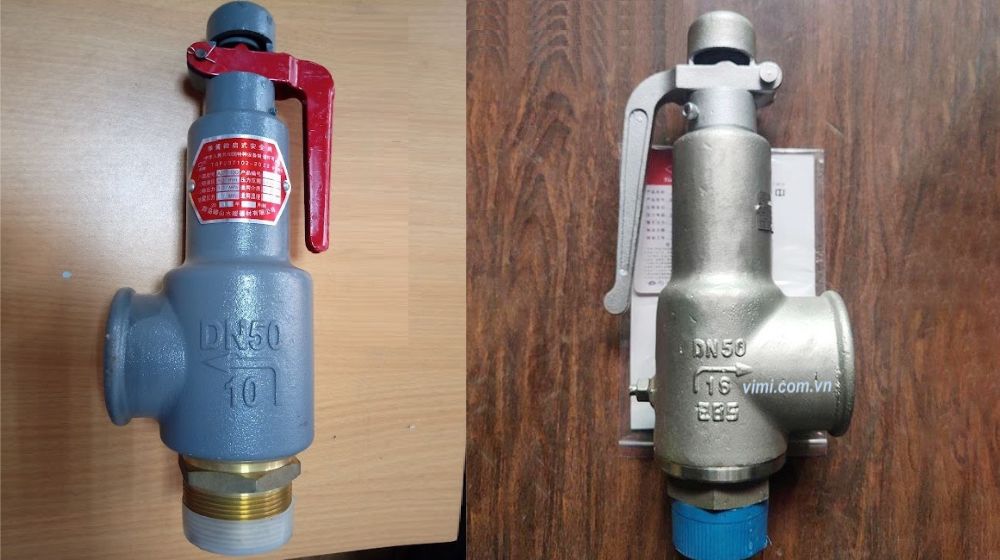

3. Ký hiệu 10, 16 trên thân van an toàn DN50 là gì

Các ký hiệu 10 hoặc 16 được dập trên thân van an toàn DN50 dùng để chỉ áp suất làm việc danh nghĩa của van. Cụ thể:

• 10 tương ứng với áp suất 10 bar
• Còn 16 tương ứng với áp suất 16 bar

Những ký hiệu này thường được hiểu tương đương với PN10 và PN16, tức là mức áp suất tối đa mà van được thiết kế để làm việc an toàn trong điều kiện tiêu chuẩn. Khi lựa chọn van an toàn DN50, người dùng cần căn cứ vào áp suất làm việc của hệ thống để chọn đúng cấp 10 bar hoặc 16 bar, tránh tình trạng van không đáp ứng được yêu cầu an toàn khi vận hành

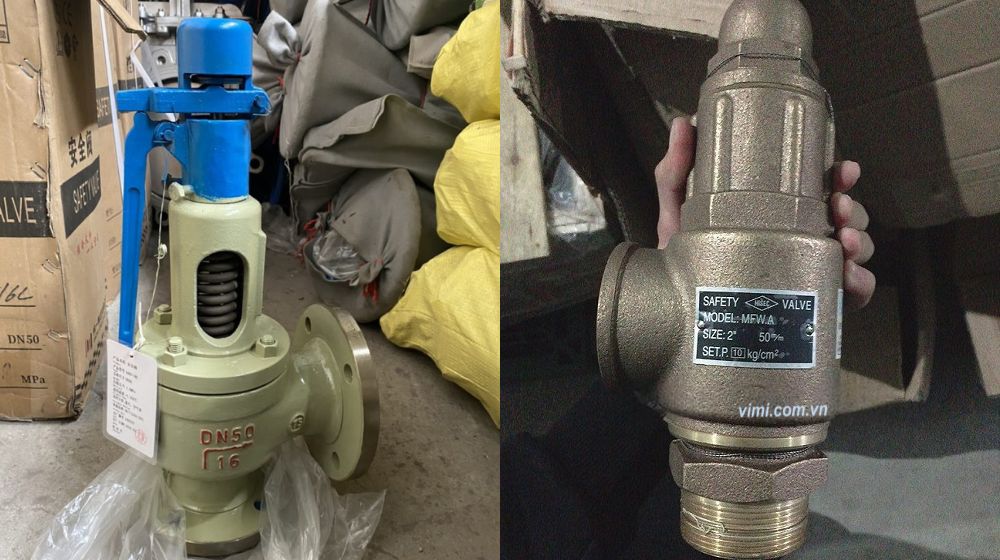

4. Kết nối của van an toàn DN50

Tùy theo điều kiện lắp đặt, áp suất làm việc và yêu cầu an toàn của hệ thống, van an toàn 50 được thiết kế với nhiều kiểu kết nối khác nhau. Trong đó, hai dạng kết nối phổ biến và dễ gặp nhất hiện nay là nối ren và nối bích:

• Van an toàn DN50 nối ren: Thường sử dụng ren trong và ren ngoài, phù hợp với các hệ thống đường ống kích thước vừa, áp suất không quá cao, yêu cầu lắp đặt nhanh và dễ thay thế
• Van an toàn D50 nối bích: Được dùng nhiều hơn trong các hệ thống công nghiệp, nơi áp suất và lưu lượng lớn. Kết nối bích giúp mối nối chắc chắn, kín khít và an toàn khi vận hành lâu dài

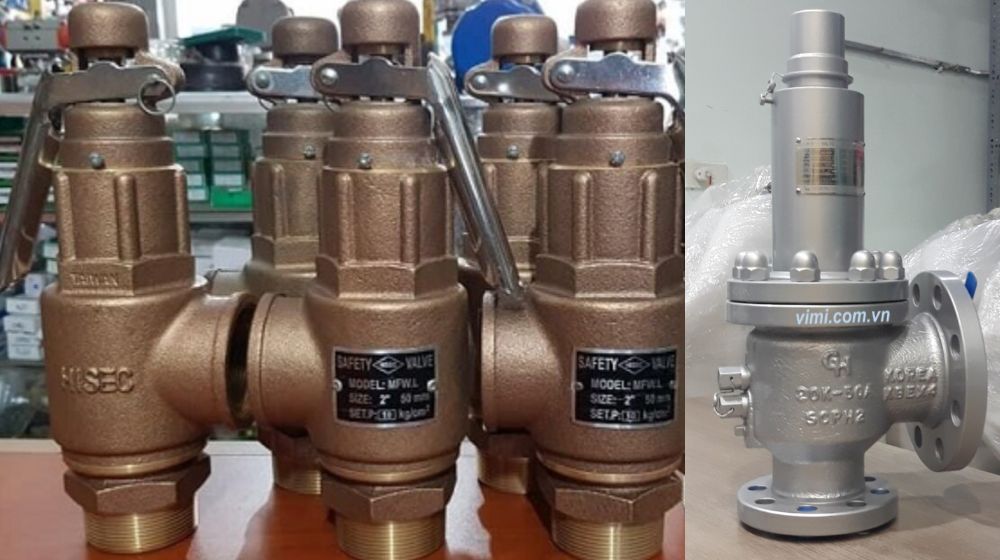

5. Tại sao van an toàn DN50 phổ biến

Van an toàn DN50 phổ biến vì đây là kích thước trung gian, phù hợp với nhiều hệ thống công nghiệp và dân dụng quy mô vừa. DN50 đáp ứng tốt lưu lượng xả an toàn, trong khi vẫn giữ được kích thước gọn, dễ lắp đặt, không chiếm nhiều không gian như các cỡ DN lớn hơn.

Bên cạnh đó, đường ống DN50 được sử dụng rất rộng rãi trong các hệ thống hơi, khí nén, nước nóng và nồi hơi nhỏ đến trung bình, kéo theo nhu cầu sử dụng van an toàn DN50 tương ứng. Các nhà sản xuất cũng ưu tiên phát triển DN50 với nhiều mức áp suất, vật liệu và kiểu kết nối, giúp người dùng dễ chọn và dễ thay thế khi cần bảo trì.

6. Kết luận

Qua các nội dung trên, có thể thấy van an toàn DN50 là kích thước được sử dụng rất phổ biến trong các hệ thống đường ống hiện nay. Việc hiểu đúng DN50 là kích thước danh nghĩa, phân biệt rõ cách gọi van an toàn D50, van an toàn 50, nắm được ý nghĩa các ký hiệu áp suất 10, 16 cũng như các kiểu kết nối ren và bích sẽ giúp người sử dụng lựa chọn van chính xác, phù hợp với điều kiện vận hành thực tế
