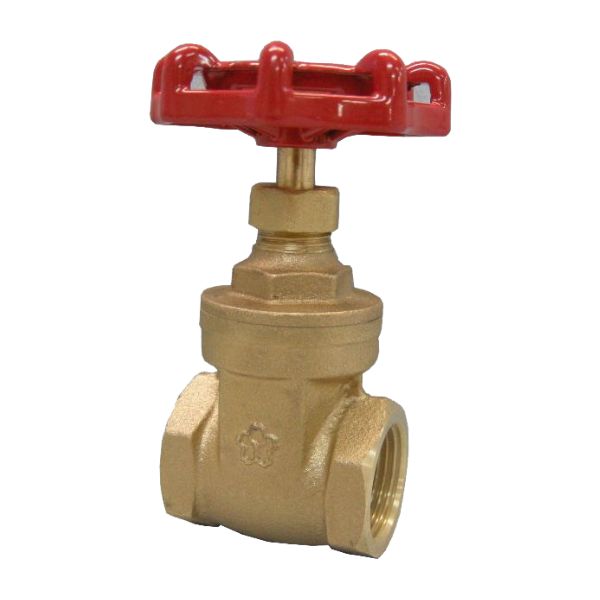

Yamato TIG là lựa chọn phù hợp khi bạn cần van cổng đồng PN16 dạng van cổng ty chìm, kết nối ren BSPT (RC), JIS hoặc NPT và vật liệu đồng thanh CAC406 toàn phần đáp ứng tiêu chuẩn JIS lẫn ASTM.

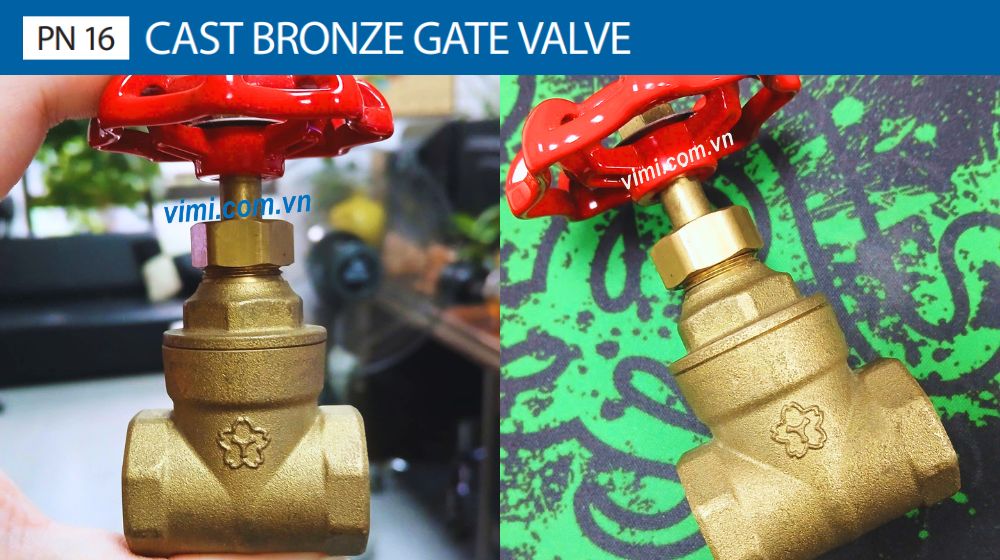

Yamato TIG thuộc phân loại PN16 – cast bronze gate valve là dòng van cổng đồng đúc thiết kế nắp vặn (screwed bonnet) và ty chìm (non rising stem valve), kết nối ren theo tiêu chuẩn JIS B0203 (BS21) hoặc NPT.
Điểm đặc trưng của TIG gate valve Yamato là
Ưu điểm thực tế của thiết kế này là chiều cao lắp đặt không thay đổi khi van mở hoàn toàn, phù hợp cho các vị trí lắp đặt bị giới hạn
Thiết kế nắp vặn của Yamato TIG cho phép tháo nắp van để bảo trì hoặc thay thế đệm kín mà không cần tháo rời toàn bộ van khỏi đường ống – tiết kiệm thời gian bảo trì đáng kể so với thiết kế nắp hàn liền.
Trước khi lựa chọn bất kỳ dòng van cổng nào, bạn cần đối chiếu kỹ thông số kỹ thuật với yêu cầu thực tế của hệ thống. Yamato TIG có thông số rõ ràng và đầy đủ theo cả hai hệ tiêu chuẩn JIS và ASTM, điều mà các kỹ sư và nhà thầu Nhật Bản luôn yêu cầu khi xem xét thiết bị mới.

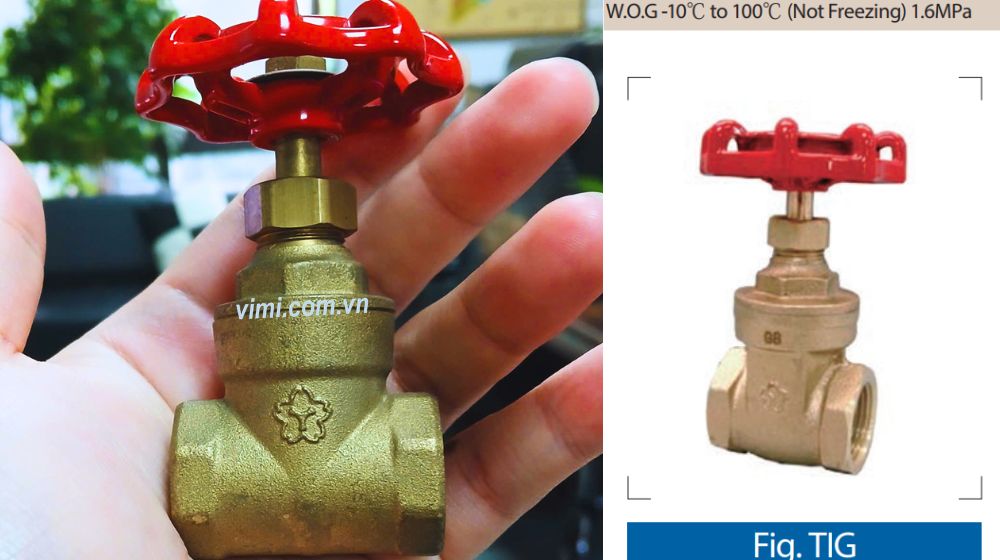

Khả năng chịu áp suất và nhiệt độ của van cổng đồng TIG:
Với cấp áp PN16 (1,6 MPa), Yamato TIG vận hành ở mức áp suất cao hơn van cổng đồng tiêu chuẩn JIS 10K (1,0 MPa) và phù hợp với các hệ thống đường ống cấp nước và dầu công nghiệp yêu cầu cấp áp trung bình.

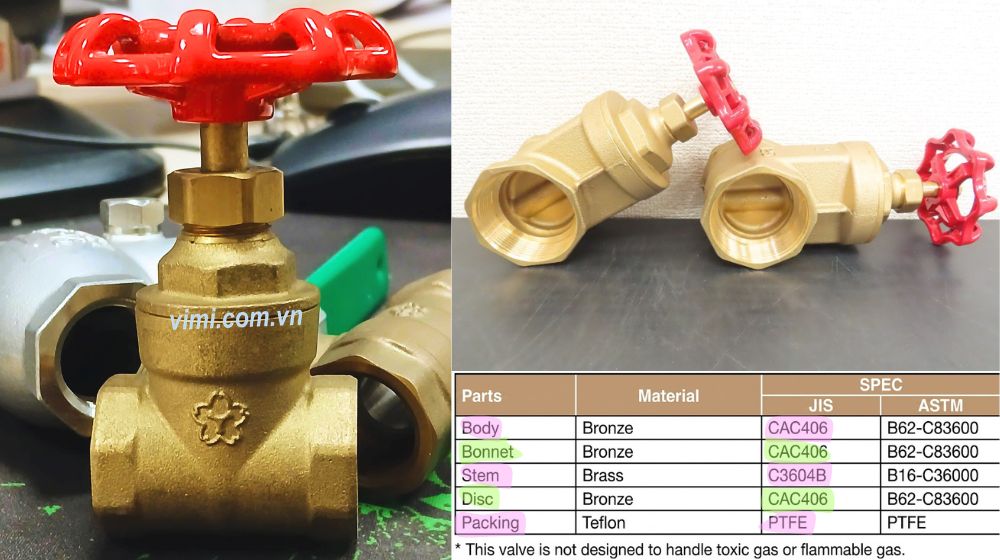

Yamato TIG sử dụng cấu trúc vật liệu đồng bộ, được kiểm soát theo cả tiêu chuẩn JIS Nhật Bản và ASTM Mỹ:
| Chi tiết | Vật liệu | Tiêu chuẩn JIS | Tiêu chuẩn ASTM |
|---|---|---|---|
| Thân van (body) | Đồng đúc (bronze) | CAC406 | B62-C83600 |
| Nắp van (bonnet) | Đồng đúc (bronze) | CAC406 | B62-C83600 |
| Trục van (stem) | Đồng thau (brass) | C3604B | B16-C36000 |
| Đĩa van (disc) | Đồng đúc (bronze) | CAC406 | B62-C83600 |
| Đệm kín (packing) | PTFE (teflon) | PTFE | PTFE |
Điểm đáng chú ý trong cấu trúc vật liệu của Yamato TIG:

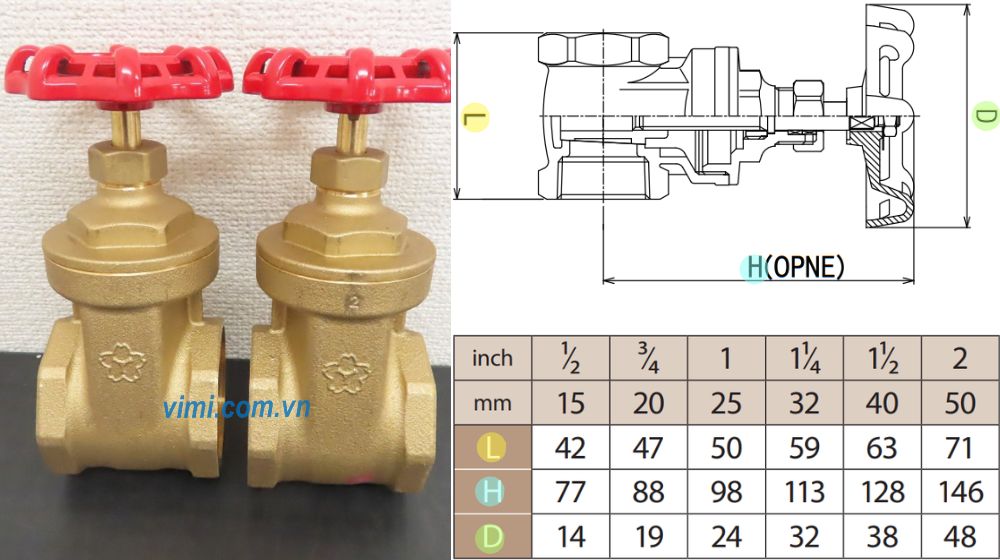

Yamato TIG cung cấp 6 kích cỡ từ DN15 đến DN50, phù hợp cho đường ống nhỏ đến trung bình trong hệ thống dân dụng và công nghiệp nhẹ:
| Kích cỡ (inch) | 1/2 | 3/4 | 1 | 1 1/4 | 1 1/2 | 2 |
|---|---|---|---|---|---|---|
| Kích cỡ định danh DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 |
| Chiều dài L (mm) | 42 | 47 | 50 | 59 | 63 | 71 |
| Chiều cao H – mở (mm) | 77 | 88 | 98 | 113 | 128 | 146 |
| Đường kính tay vặn D (mm) | 55 | 63 | 63 | 70 | 80 | 90 |
Chiều cao H trong bảng kích thước của TIG gate valve là chiều cao khi van ở trạng thái mở hoàn toàn.
Đây là thông tin quan trọng khi tính toán không gian lắp đặt thực tế.

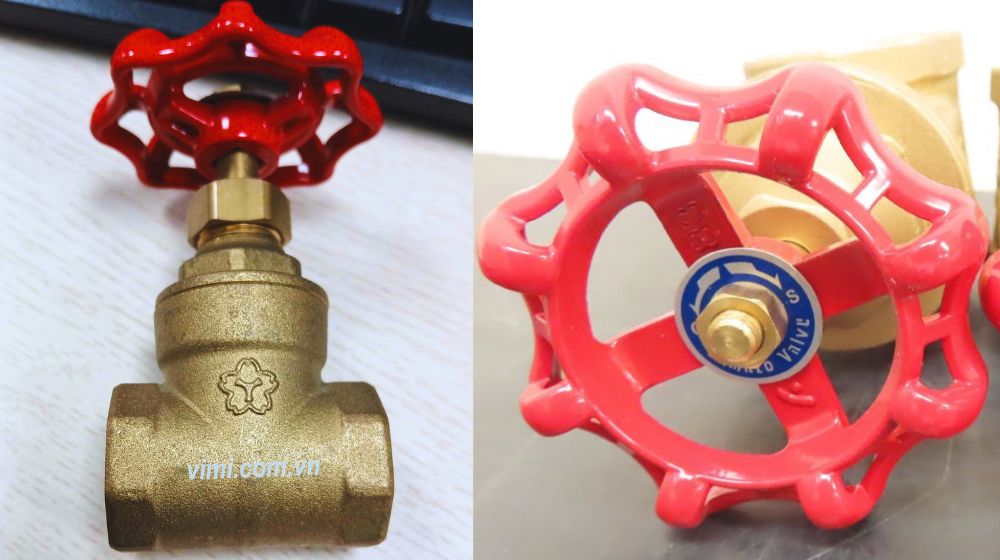

Van được ứng dụng trong nhiều lĩnh vực khác nhau như:
TIG gate valve Yamato với vật liệu CAC406 toàn phần và đệm PTFE phù hợp cho hệ thống
Dải nhiệt độ đến 100°C cho phép sử dụng trong cả hệ thống cấp nước nóng nhiệt độ thấp.
Lưu ý:
Van cổng Yamato TIG được thiết kế để vận hành ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn – không dùng để điều tiết lưu lượng. Dùng van cổng để tiết lưu dẫn đến đĩa van và đế van bị ăn mòn nhanh do dòng chảy một phần tạo rung động và xói mòn liên tục.
Với cấp áp 1,6 MPa và vật liệu đồng thanh chịu dầu tốt, Yamato TIG phù hợp cho đường ống
Một lần nữa nhắc lại:
Tuyệt đối không sử dụng TIG gate valve cho khí độc hoặc khí dễ cháy – đây là giới hạn ứng dụng được ghi rõ trong thông số kỹ thuật chính thức của Yamato Valve.
Thiết kế non rising stem của Yamato TIG là lợi thế rõ ràng trong các dự án có không gian phía trên van bị giới hạn:
Trong thực tế phân phối, chúng tôi nhận thấy đây là lý do phổ biến nhất mà các kỹ sư chọn TIG thay vì các dòng van cổng trục nâng khác.

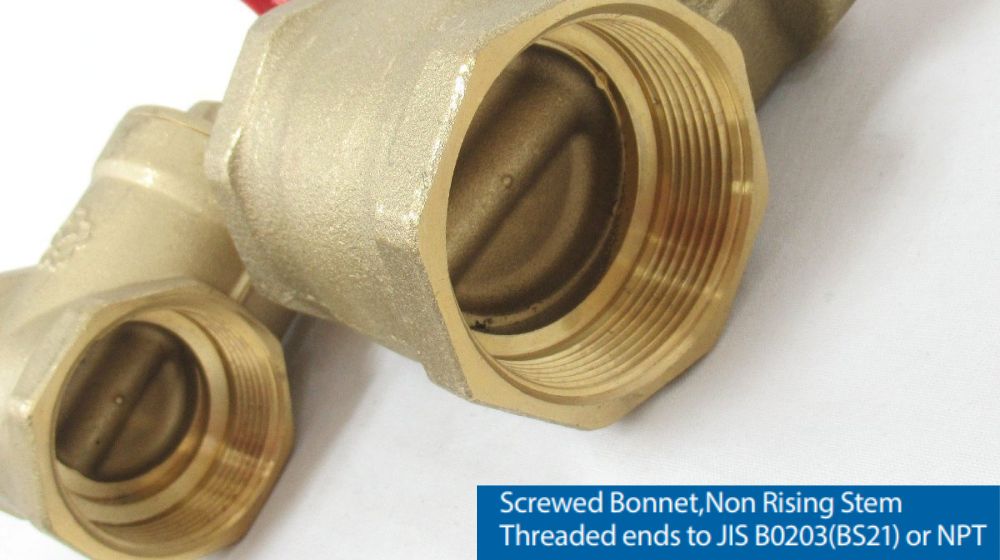

Yamato TIG hỗ trợ hai tiêu chuẩn ren kết nối phổ biến nhất hiện nay:
Sự hỗ trợ kép cả JIS và NPT giúp TIG gate valve Yamato tích hợp linh hoạt vào các dự án đa tiêu chuẩn – điều thường gặp trong các công trình FDI Nhật Bản tại Việt Nam khi thiết bị đến từ nhiều nguồn cung khác nhau
