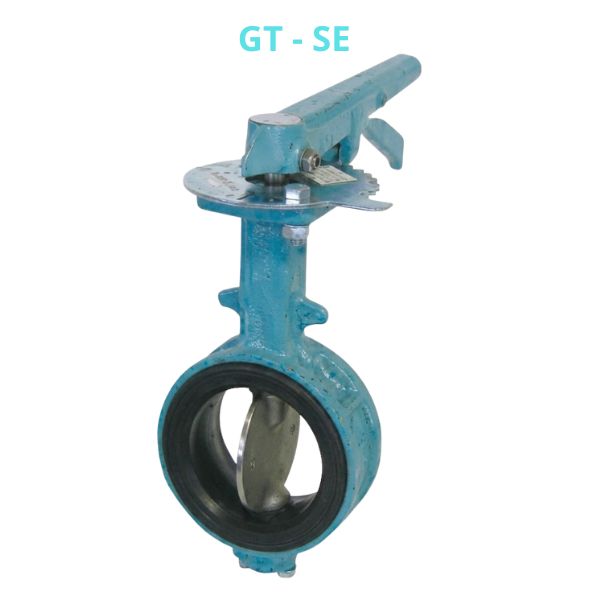

Yamato GT-SE

Yamato GT-SE là dòng van bướm gang được thiết kế cho các hệ thống đường ống quy mô trung và lớn. Với dải kích thước từ DN50 ~ DN200, van đáp ứng linh hoạt nhiều nhu cầu lắp đặt trong nhiều môi trường phù hợp

1. Yamato GT-SE là van gì

Yamato GT-SE là tên gọi tắt của dòng van bướm yamato model GT – SE của thương hiệu van Yamato của Nhật Bản. Yamato GT-SE thuộc series GT, được thiết kế với tay gạt đòn bẩy giúp tôi ưu cho hệ thống nước, khí nén và chất lỏng thông dụng

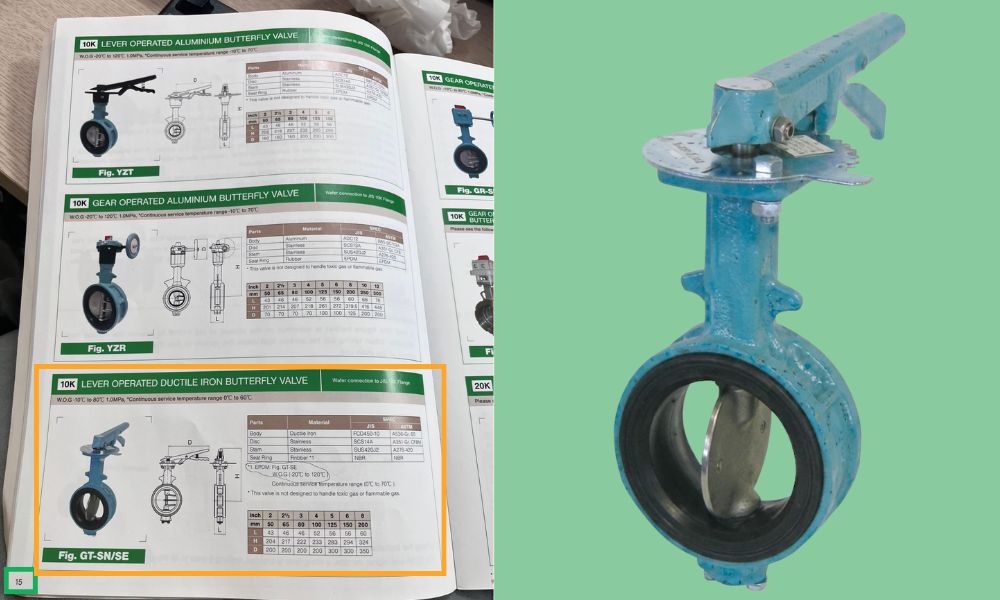

2. Tra cứu yamato GT-SE trong catalogue

Trong catalogue chính hãng của Yamato, yamato GT-SE được trình bày rõ ràng cùng với mã yamato GT-SN trên cùng một trang 15 của catalogue bằng tiếng Anh. Thông tin trong catalogue cụ thể có:

• Tên kỹ thuật đầy đủ: 10K Lever Operated Ductile Iron Butterfly Valve. Người dùng thường gọi tắt là GT-SE butterfly valve
• Mã sản phẩm: Fig. GT-SN / GT-SE (hai mã nằm chung một mục)
• Vị trí: Nằm trong phần 10K Butterfly Valve (Lever Operated), ngay sau dòng yamato YZR
• Đặc điểm chung: Cả hai model cùng kích thước lắp đặt, cùng cấu tạo thân van, đĩa van và trục van
• Điểm khác biệt duy nhất: Chỉ khác nhau ở vật liệu gioăng của yamato GT-SE chịu nhiệt tốt hơn

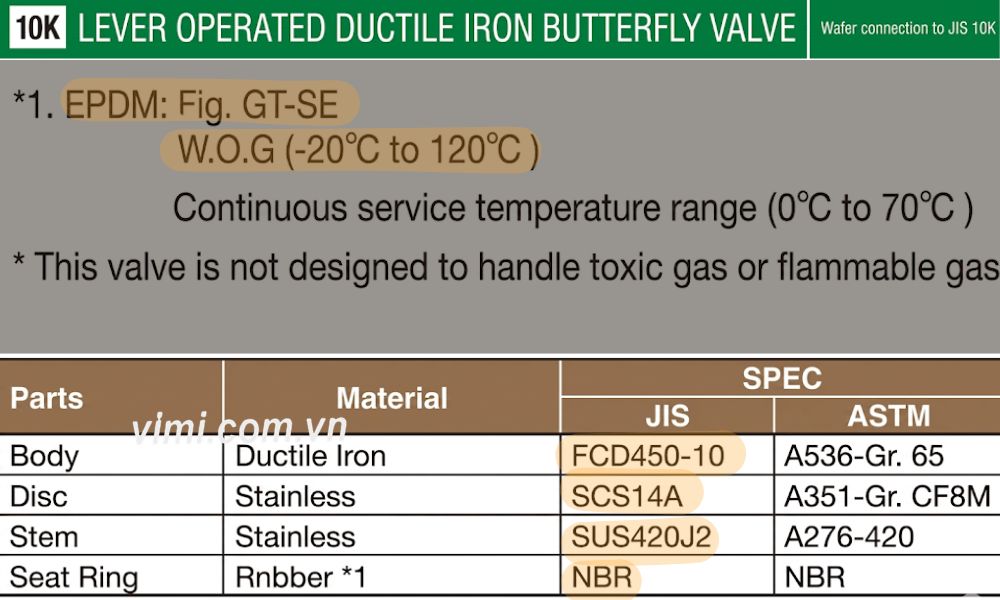

3. Vật liệu sản xuất của yamato GT-SE

Butterfly valve là dòng van bướm được chế tạo từ các vật liệu tiêu chuẩn, cụ thể từng bộ phận gồm:

• Thân van: Là loại gang cầu mác FCD450-10 có đồ bền cao hơn gang xám thông thường. Để hiểu rõ về vật liệu này người dùng nên đọc thêm FCD450 là gì
• Đĩa van: Inox mác SCS14A có khả năng chống ăn mòn. Để hiểu thêm về vật liệu này người dùng nên đọc qua bài viết SCS14A là gì
• Trục van: Làm từ inox có độ cứng cao mác SUS420J2, giúp trục chịu lực xoắn tốt, hạn chế mài mòn và tăng độ bền khi đóng/mở liên tục
• Gioăng làm kín: Sử dụng vật liệu cao su chuyên dụng EPDM có khả năng đàn hồi tốt, kín nước hiệu quả, đặc biệt phù hợp với môi trường nước và dầu nhẹ. Tìm hiểu về EPDM là gì

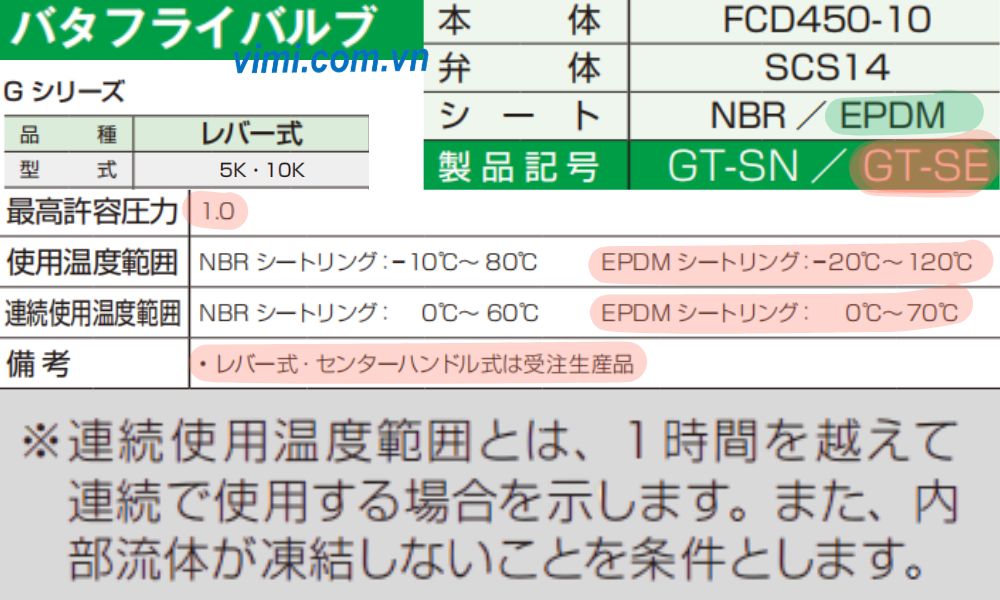

4. Thông số kỹ thuật của yamato GT-SE

Yamato GT-SE là dòng van bướm tay gạt với các thông số kỹ thuật quan trọng như:

• Áp suất làm việc tối đa: 1.0MPa
• Nhiệt độ làm việc:
  • Phạm vi nhiệt độ hoạt động: -20°C ~ 120°C
  • Nhiệt độ sử dụng liên tục: 0°C ~ 70°C
• Kiểu kết nối: Van bướm wafer (kẹp giữa hai mặt bích JIS 10K Flange)
• Tay vận hành: Lever Handle (tay gạt đòn bẩy)
• Lưu ý: Không được sử dụng cho khí độc hoặc khí dễ cháy

5. Kích thước của yamato GT-SE

GT-SE butterfly valve có dải kích thước từ DN50 tương đương van bướm DN50 đến DN300 tương đương van bướm DN300, đáp ứng đa dạng nhu cầu từ hệ thống nhỏ đến lớn. Dưới đây là bảng kích thước van bướm dòng GT- SE (đơn vị: mm):
