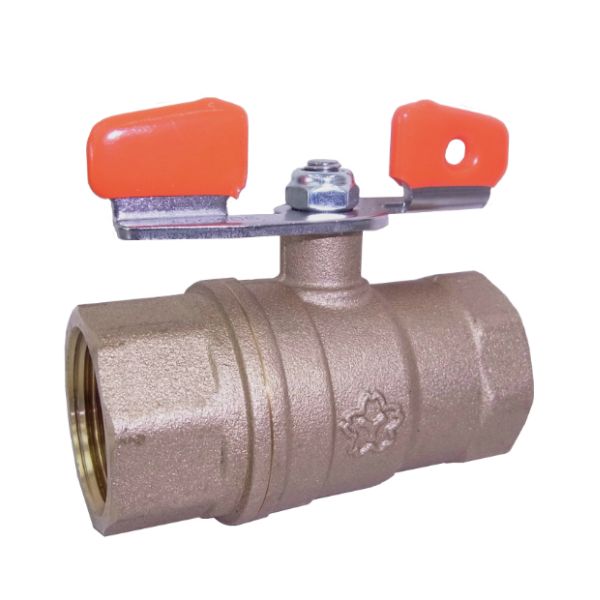

Yamato VHB3W

Yamato VHB3W là van bi yamato VB3W tay bướm được thiết kế nhỏ gọn, tối ưu cho các vị trí lắp đặt hạn chế không gian. Van phù hợp cho nhiều hệ thống nước, kỹ thuật và hệ thống công nghiệp quy mô vừa và nhỏ

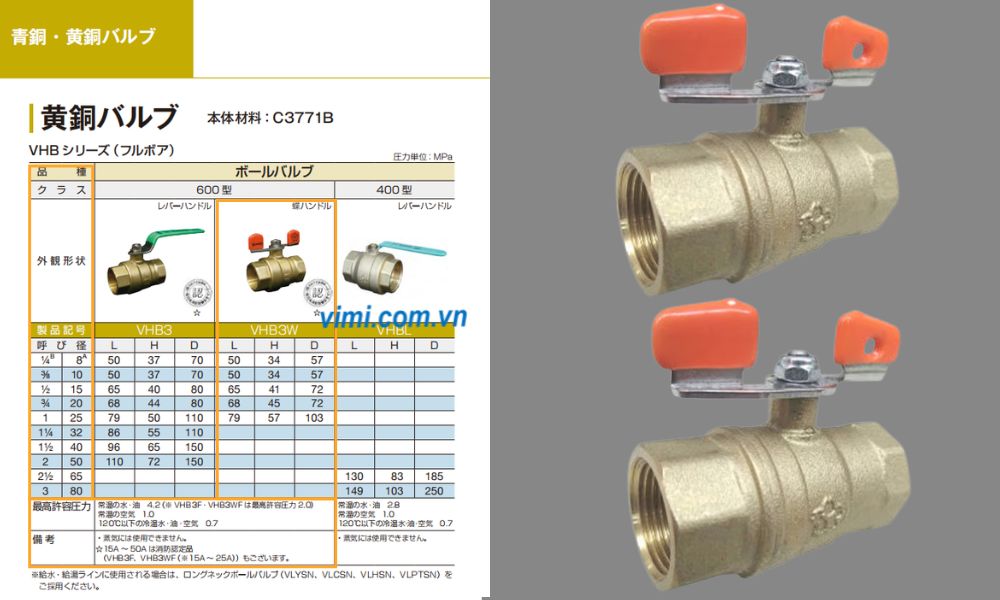

1. Van yamato VHB3W trong catalogue

Yamato VHB3W (hay VHB3W ball valve) là dòng van bi yamato cao cấp của nhãn hiệu van Yamato. Tra cứu thông tin của van trong catalogue tiếng Nhật thường có các thông tin gồm:

• Tên kỹ thuật đầy đủ:
  • Tên tiếng việt: Van bi đồng yamato VHB3W
  • Tên tiếng anh: VHB3W full bore brass ball valve
• Thông số kỹ thuật cơ bản như: Vật liệu, áp lực và nhiệt độ làm việc
• Bảng kích thước kỹ thuật: DN8 ~ DN25
• Ứng dụng: Nước sạch, nước nóng, dầu hoặc khi nén (không dùng cho hơi nước)
• Lưu ý kỹ thuật và điều kiện sử dụng

Nhờ thiết kế bi dạng full bore (lưu lượng tối đa) và chất liệu đồng thau, VHB3W ball valve được đánh giá cao về độ bền, khả năng chịu áp suất tốt và dễ dàng lắp đặt trong nhiều công trình

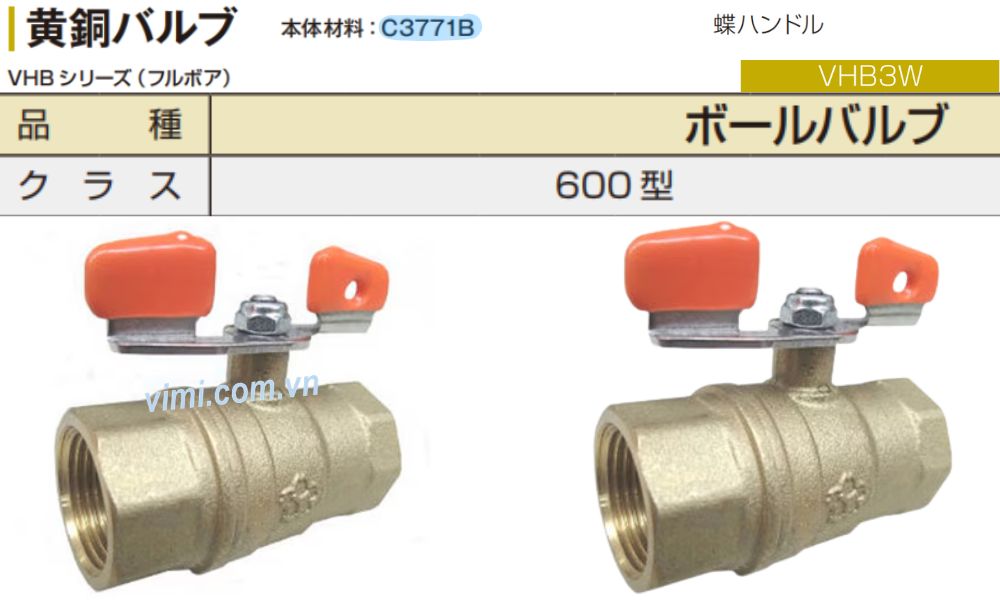

2. Thông số cơ bản của yamato VHB3W

Yamato VHB3W là van bi tay vặn với phần thân thuộc nhóm van bi 2 mảnh nối ren, thuộc phân khúc cao cấp của Yamato. Các thông số nổi bật của VHB3W ball valve là:

• Thân van: Đồng thau mác C3771B
• Kiểu bi: Full bore
• Kiểu kết nối: Nối ren tiêu chuẩn JIS
• Tay cầm: Dạng cánh bướm có màu cam
• Mức áp: Class 600 tương đương 4.2 MPa

VHB3W thuộc nhóm Class 600 phù hợp cho các hệ thống có áp lực trung bình đến cao trong dân dụng và công nghiệp nhẹ

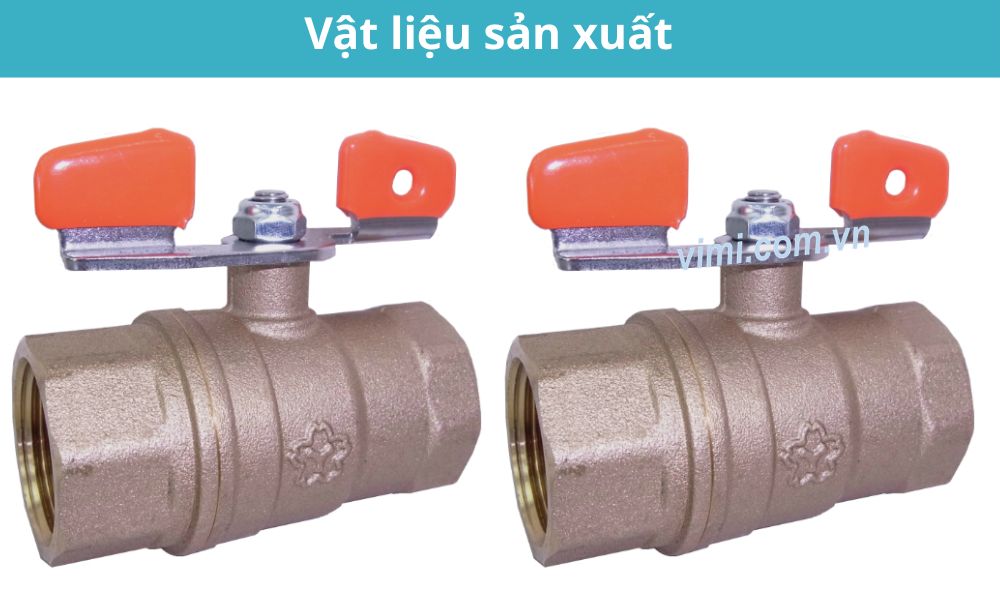

3. Vật liệu sản xuất của yamato VHB3W

VHB3W ball valve được chế tạo từ đồng thau giúp đảm bảo độ bền và an toàn. Vật liệu sản xuất dựa theo cấu tạo của van VHB3W ball valve là:

• Thân van và nắp van: Mác đồng C3771B
• Trục van: SUS304. Để hiểu rõ về vật liệu này, người dùng nên đọc thêm SUS304 là gì
• Đệm bi: PTEE hay Teflon. Để hiểu thêm về vật liệu này người dùng nên tham khảo bài viết PTFEE là gì

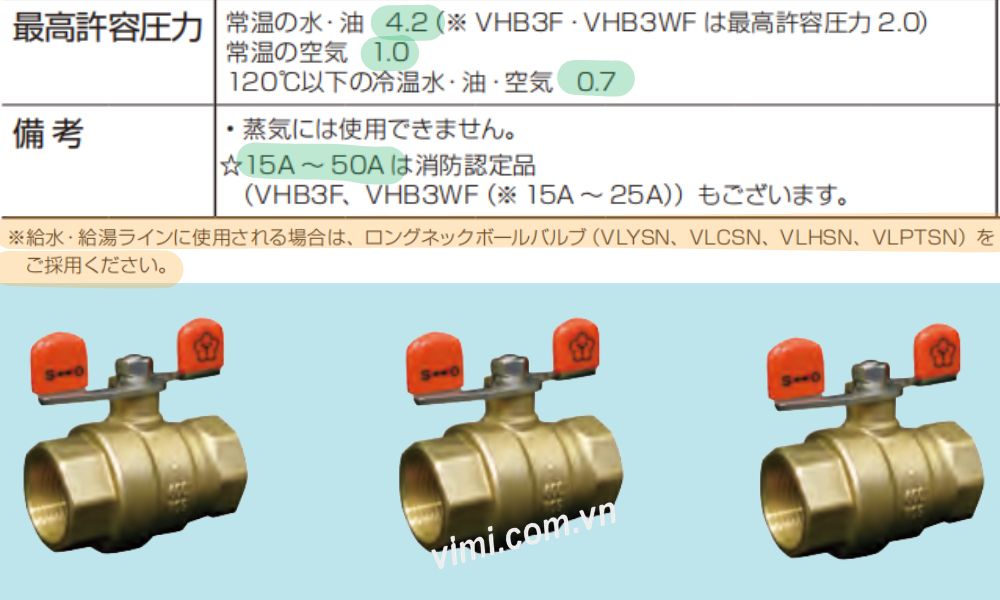

4. Áp suất làm việc của yamato VHB3W

Van bi đồng dòng yamato VHB3W có khả năng chịu áp dựa theo từng môi trường làm việc là:

• Nước và dầu ở nhiệt độ thường: Tối đa 4.2 MPa (≈ 42 bar)
• Không khí ở nhiệt độ thường: 1.0 MPa (≈ 10 bar)
• Nước lạnh, dầu ở nhiệt độ dưới 120°C: 0.7 MPa (≈ 7 bar)

Yamato VHB3W với cỡ từ 15A ~ 50A đã được chứng nhận phòng cháy chữa cháy của Nhật

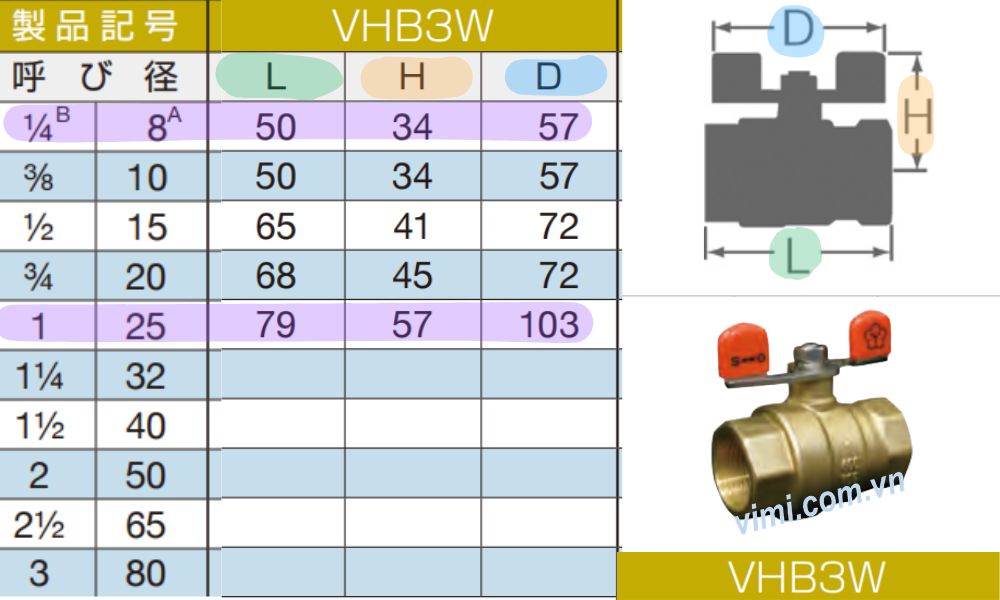

5. Kích thước của yamato VHB3W

Yamato VHB3W có dải kích thước trung bình và nhỏ từ 8A (1/4″) đến 1A(1”) tương đương van bi DN25, rất tiện lợi cho cả hệ thống nhỏ và vừa hoặc những khu vực khó thao tác tay gạt. Dưới đây là bảng kích thước chi tiết của VHB3W ball valve là:

Giải thích ký hiệu trong catalogue của VHB3W ball valve có:

• L: Tổng chiều dài thân van
• H: Chiều cao từ tâm ống đến đỉnh van
• D: Chiều dài tay cầm cánh bướm
