Yamato VHB3

Yamato VHB3 là chỉ loại van bi tay gạt nổi bật với vật liệu mác đồng C3771B, mang lại độ bền cơ học cao và khả năng chống ăn mòn hiệu quả trong quá trình sử dụng

1. Yamato VHB3 là gì

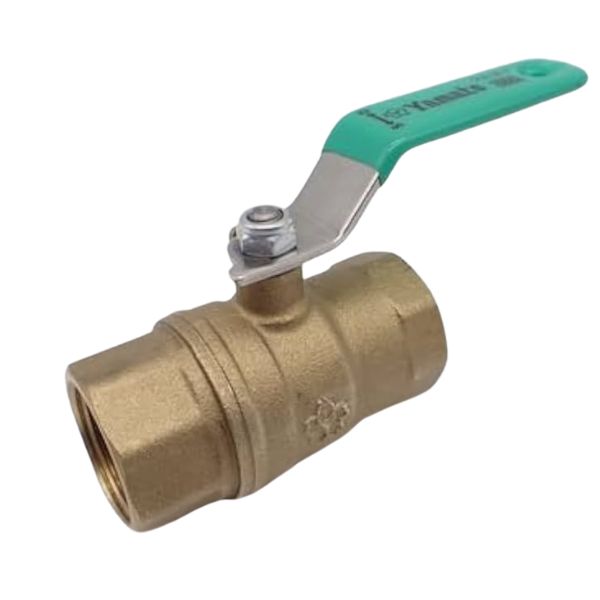

Yamato VHB3 là dòng van bi đồng có bi Full bore của thương hiệu van Yamato. Model VHB3 nổi bật với tay gạt màu xanh lá đặc trưng, giúp dễ nhận diện trong hệ thống, đồng thời mang lại cảm giác thao tác chắc chắn và linh hoạt. Trên thân van còn được in logo hoa anh đào – biểu tượng quen thuộc của Yamato

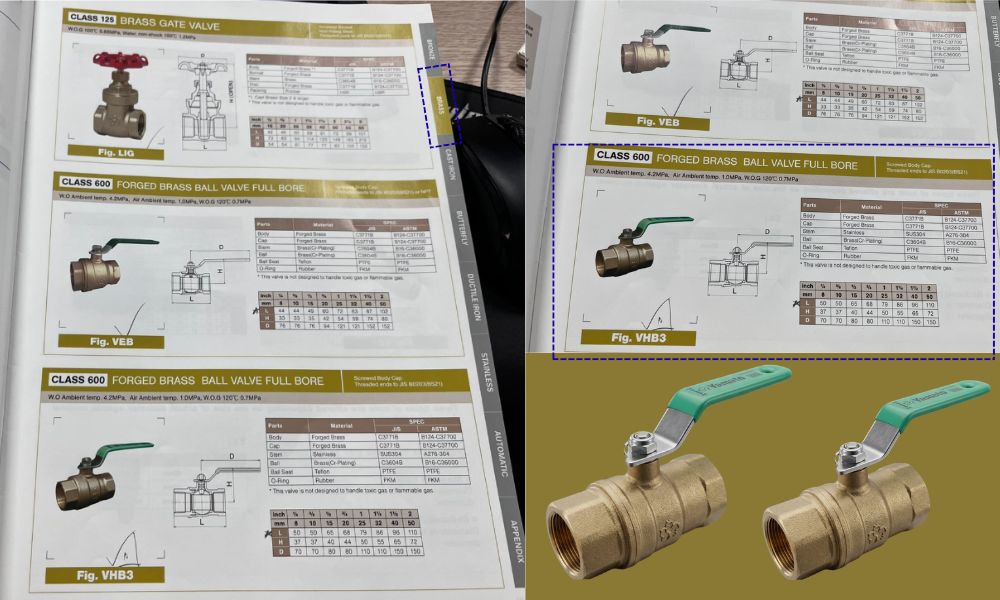

2. Tra cứu yamato VHB3 trong catalogue tiếng Anh

Trong catalogue tiếng Anh chính hãng của Yamato, yamato VHB3 được trình bày rõ ràng với các thông tin như:

• Vị trí trong catalogue: Yamato VHB3 nằm trong thanh “Brass” và nằm giữa 2 model LIG và VEB
• Tên kỹ thuật đầy đủ bằng tiếng anh: Class 600 forged brass ball valve full bore. Trong thực tế, người dùng thường gọi tắt là VHB3 ball valve
• Kiểu tay vận hành: Thuộc nhóm van tay gạt
• Kích thước lắp đặt: Từ DN8 ~ DN50
• Hình ảnh: Được minh họa rõ nét kèm theo bản vẽ kỹ thuật chi tiết
• Bảng vật liệu sản xuất và thông số kỹ thuật

Nhờ cách trình bày rõ ràng và chi tiết trong catalogue tiếng Anh, VHB3 ball valve dễ dàng được kỹ sư, nhà thầu và người dùng quốc tế tra cứu, so sánh và lựa chọn chính xác

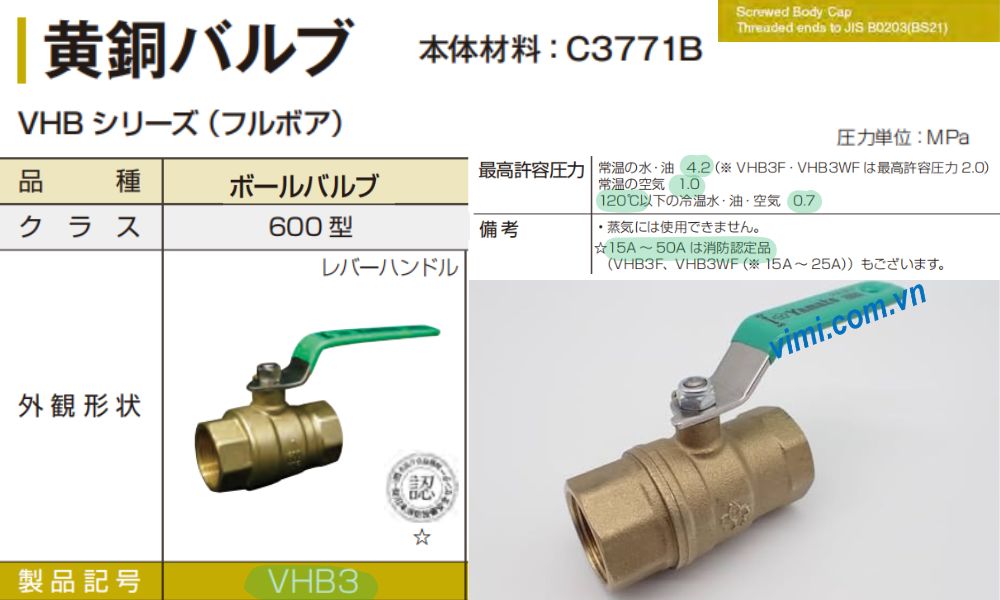

3. Thông số kỹ thuật của yamato VHB3

Yamato VHB3 là van bi Class 600 Full Bore với các thông số kỹ thuật nổi bật:

• Class: 600 (tương đương 600PSI)
• Kết nối: Nối ren tiêu chuẩn JIS B0203
• Tay vận hành: Bọc nhựa màu xanh lá cây
• Áp suất cho phép:
• • Nước & dầu ở nhiệt độ thường: 4.2 MPa
  • Không khí ở nhiệt độ thường: 1.0 MPa
  • Dưới 120°C: 0.7 MPa

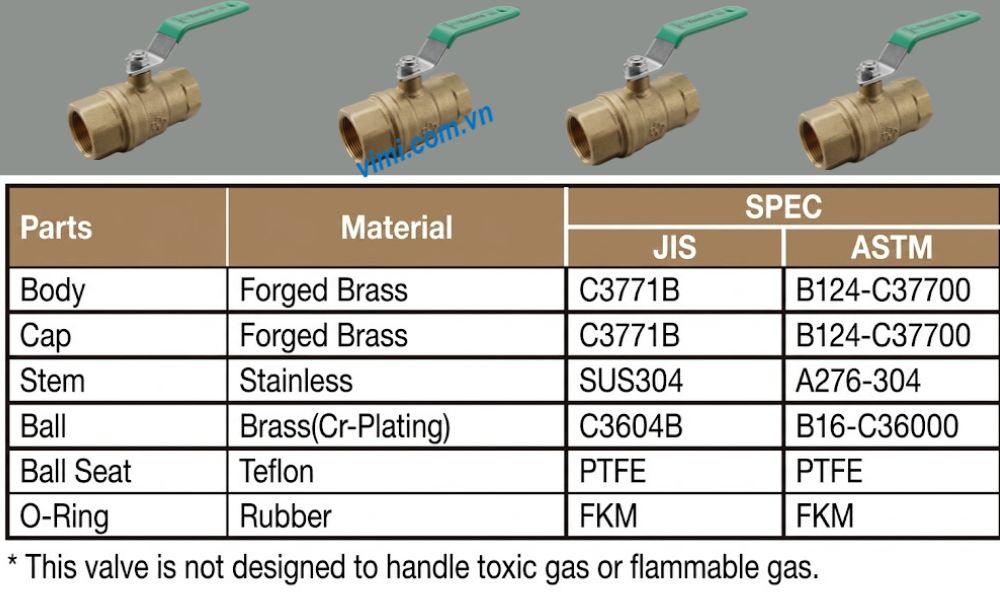

4. Vật liệu của van yamato VHB3

Không chỉ nổi bật ở thiết kế, VHB3 ball valve còn được đánh giá cao nhờ hệ vật liệu được lựa chọn kỹ lưỡng theo tiêu chuẩn Nhật Bản. Mỗi bộ phận đều sử dụng vật liệu phù hợp với chức năng riêng, nhằm đảm bảo độ bền cơ học. Cụ thể vật liệu của van bi yamato VHB3 là:

• Thân van: C3771B
• Nắp van: C3771B
• Trục van: SUS304. Để hiểu rõ vật liệu này người dùng nên đọc thêm qua bài viết SUS304 là gì
• Bi van: C3604
• Đệm bi: PTFE. Để hiểu rõ người dùng nên đọc thêm PTFE là gì
• O – ring: FKM >> Người dùng nên đọc thêm FKM là gì để hiểu rõ về vật liệu này

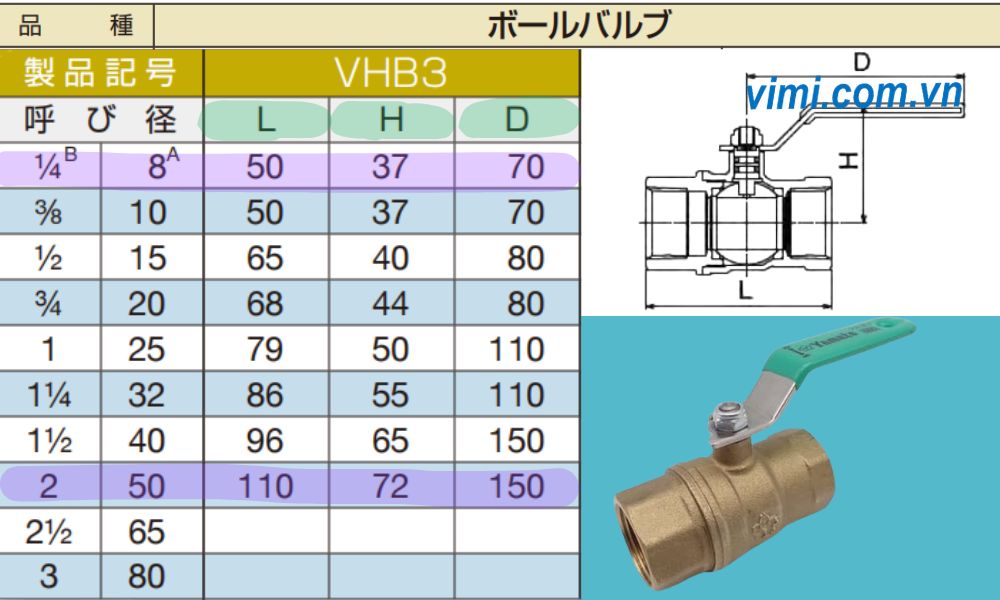

5. Kích thước của van yamato VHB3

VHB3 ball valve có 8 kích thước trong dải từ van bi DN8 đến van bi DN50, phù hợp cho cả hệ thống nhỏ lẫn trung bình. Dưới đây là bảng kích thước tiêu chuẩn (đơn vị: mm)

Giải thích ký hiệu của van yamato VHB3

• L: Tổng chiều dài thân VHB3 ball valve
• H: Chiều cao từ tâm ống đến đỉnh van yamato VHB3
• D: Chiều dài tay gạt của VHB3 ball valve
