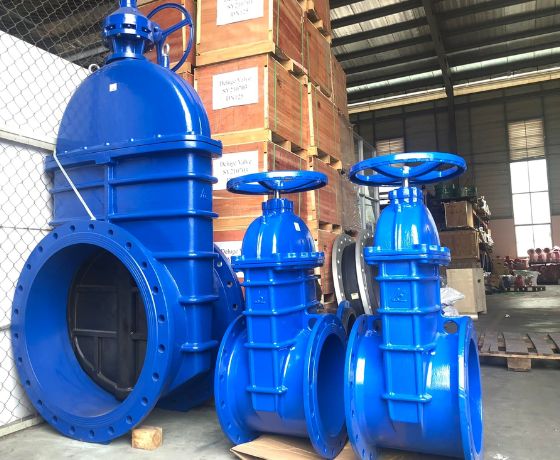

Van cổng ty chìm | DN25 – DN1000 | Đầy đủ kích thước | Giá cạnh tranh

Van cổng ty chìm là một dòng sản phẩm van cổng được sử dụng rất phổ biến trên các hệ thống công nghiệp hiện nay. Dòng van này đặc biệt là van cổng ty chìm DN100 được sử dụng chính cho các hệ thống có không gian lắp đặt không rộng rãi, cần tối ưu diện tích lắp đặt. Để hiểu rõ hơn về sản phẩm này, chúng ta cùng tìm hiểu trong bài viết dưới đây.

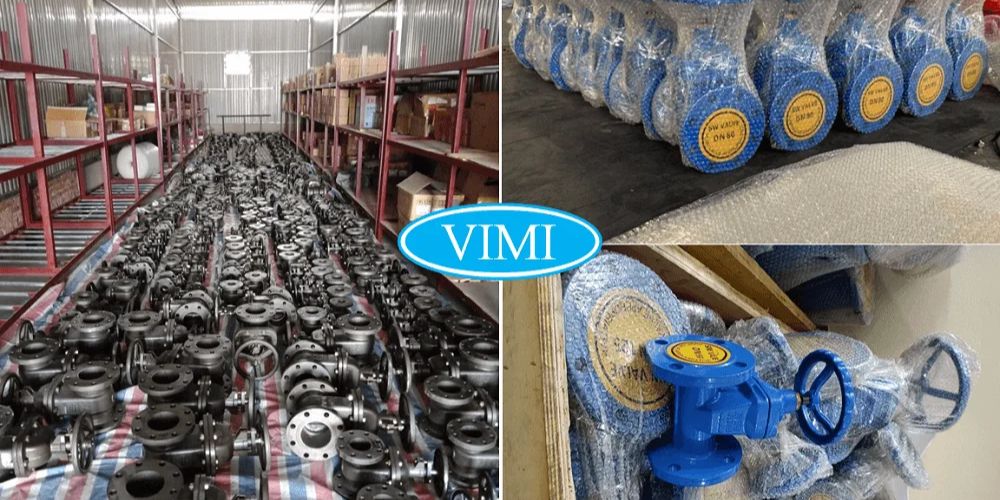

1 Nên mua van cổng ty chìm ở các đơn vị cung cấp uy tín

Đây là một dòng sản phẩm van công nghiệp phổ biến nên chắc chắn sẽ có rất nhiều các đơn vị cung cấp, do đó lựa chọn được nhà cung cấp uy tín là điều mà rất nhiều khách hàng quan tâm. Vimi tự hào là là một trong những kho van cổng lớn nhất hiện nay tại thị trường Việt Nam:

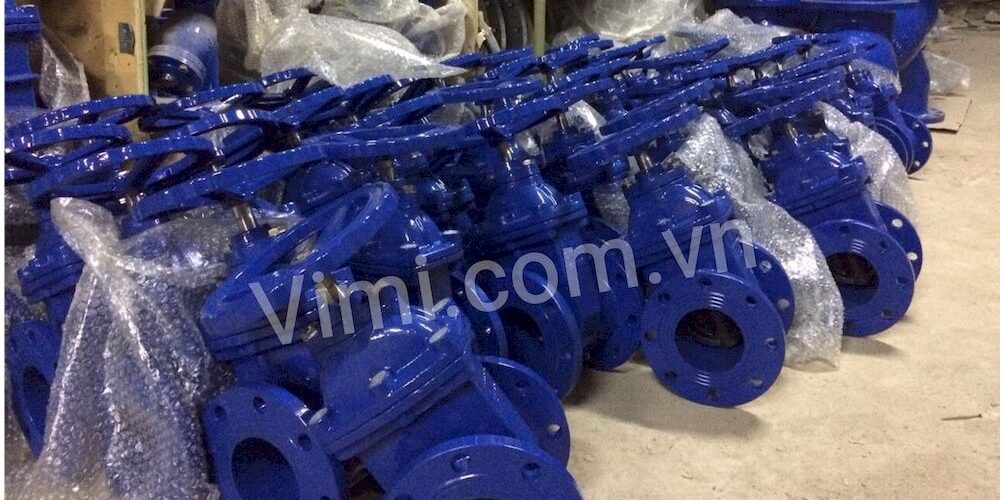

✰ Hệ thống kho bãi rộng, diện tích lên đến trên 5000m², đáp ứng được yêu cầu của các công trình dự án lớn

✰ Với hệ thống kho nhiều cơ sở tại hai đầu đất nước và các thành phố lớn như: Hà Nội, Đà Nẵng, Hồ Chí Minh, đảm bảo quá trình giao hàng nhanh chóng đến mọi tỉnh thành cho khách hàng.

✰ Sản phẩm van cổng ty chìm được nhâp khẩu trữ kho với số lượng rất lớn, đầy đủ chủng loại và kích thước, mỗi mã có thể lên đến vài trăm sản phẩm sẵn hàng

✰ Là đơn vị nhập khẩu trực tiếp, không qua các khâu trung gian, nên chúng tôi cam kết cung cấp sản phẩm đến tay người sử dụng với giá thành tốt nhất thị trường

✰ Báo giá van cổng ty chìm nhanh và chính xác.

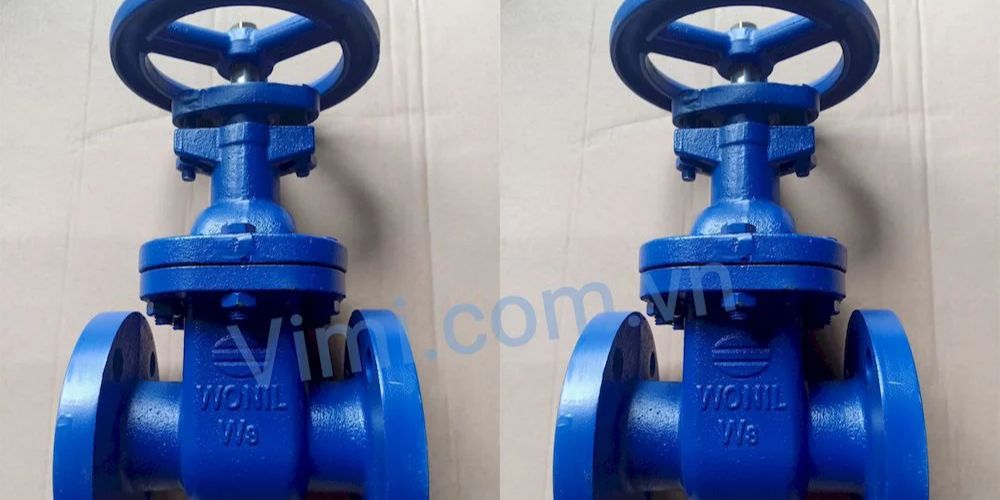

2  Nhiều thương hiệu van cổng ty chìm khác nhau

Dòng sản phẩm van cổng ty chìm được sản xuất bởi nhiều thương hiệu khác nhau có nguồn gốc xuất xứ từ các quốc gia công nghiệp như Hàn Quốc, Đài Loan, Malaysia. Chính sự phong phú về mặt thương hiệu như này, nên người sử dụng có rất nhiều các lựa chọn, các mức giá sản phẩm để chọn được loại phù hợp với mục đích sử dụng và yêu cầu của hệ thống.

Hiện trên thị trường có một số các thương hiệu được nhiều người sử dụng tin tưởng lựa chọn như:

Van cổng ty chìm AUT

Van cổng ty chìm AUT là một thương hiệu có xuất xứ từ Malaysia, đây là dòng van có giá thành rẻ nên được sử dụng khá nhiều tại thị trường Việt Nam. Không chỉ vậy dòng van này cũng đáp ứng rất tốt các yêu cầu kỹ thuật của các công trình dự án.

Van cổng ty chìm ARV

Có cùng nguồn gốc xuất xứ từ Malaysia, van cổng ty chìm ARV và van AUT đang là hai đơn vị cạnh tranh trực tiếp với nhau trên thị trường quốc tế và tại thị trường Việt Nam nói riêng.

Van cổng ty chìm ShinYi

Van cổng ty chìm ShinYi được sản xuất tại quốc gia công nghiệp Đài Loan, các sản phẩm van công nghiệp có xuất xứ từ quốc gia này thường có giá thành rất cạnh tranh do nguồn nguyên vật liệu và nhân công sản xuất ở quốc gia này rẻ, và khu vực địa lý gần với Việt Nam nên tối ưu được nhiều chi phí vận chuyển. Tuy vậy các sản phẩm van cổng ty chìm ShinYi vẫn có chất lượng rất đảm bảo.

Van cổng ty chìm Samwoo

Van cổng Samwoo đã có hơn 20 năm kinh nghiệm thành lập và phát triển, cho đến nay những sản phẩm van Samwoo đang ngày càng có chỗ đứng và vị thế trên thị trường tại nhiều quốc gia và khu vực khác nhau, giá thành các sản phẩm van cổng ty chìm Samwoo cũng thuộc mức trung bình.

Van cổng ty chìm Wonil

Là một đại diện đến từ Hàn Quốc, quốc gia có nền công nghiệp rất hiện đại và phát triển, van cổng Wonil là dòng van công nghiệp nổi tiếng về chất lượng sản phẩm. Với bề dày kinh nghiệm gần 30 năm phát triển, dòng van Wonil đang cạnh tranh trực tiếp với các thương hiệu lớn như Kizt, Toyo của Nhật Bản.

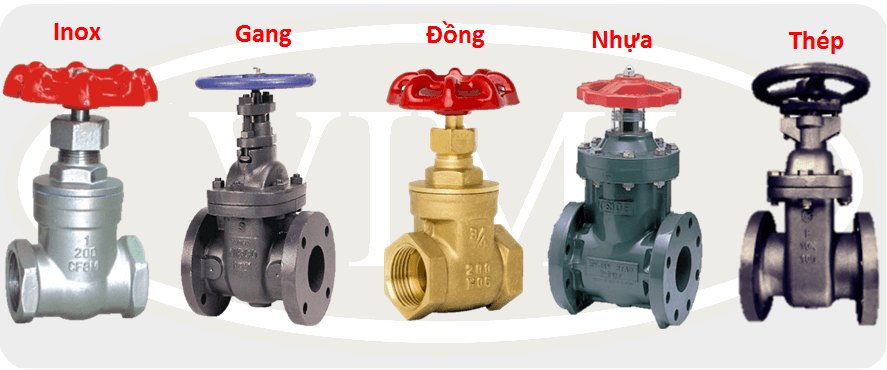

3 Van có đa dạng chủng loại sản phẩm

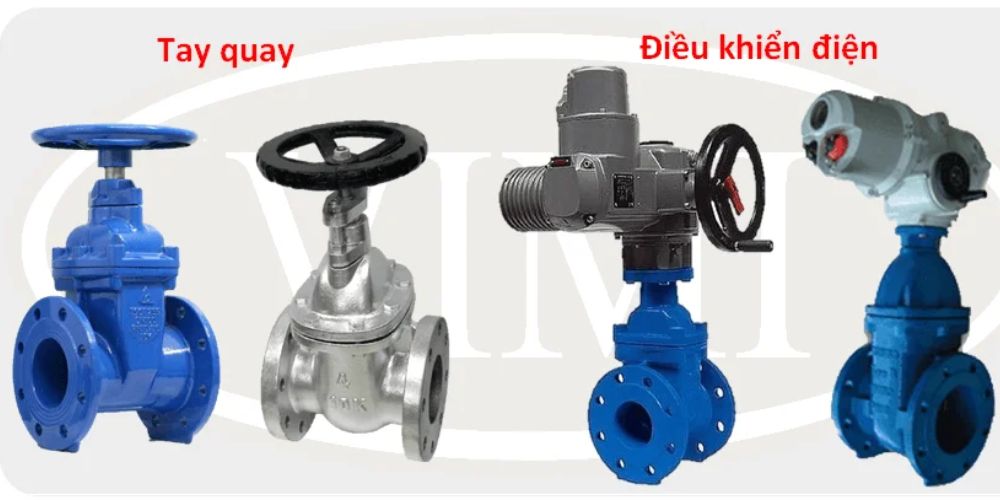

Để đáp ứng được đa dạng các loại hệ thống khác nhau, van cổng ty chìm được thiết kế với nhiều chủng loại, tuỳ thuộc vào kiểu cấu tạo của bộ phận điều khiển, phương pháp kết nối, dạng thiết kế ty van và vật liệu chế tạo. Dưới đây là các chủng loại phổ biến thường gặp trên các hệ thống đường ống công nghiệp hiện nay

Van cổng ty chìm nắp chụp

Van cổng ty chìm nắp chụp là loại van có ty chìm nằm trong thân van. Đúng như tên gọi thì thiết bị này không có vô lăng mà chỉ có phần nắp chụp. Khi vận hành chúng ta có thể mở nắp để kết nối vận hành. Van cổng ty chìm nắp chụp thường được lắp đặt dưới mặt đất.

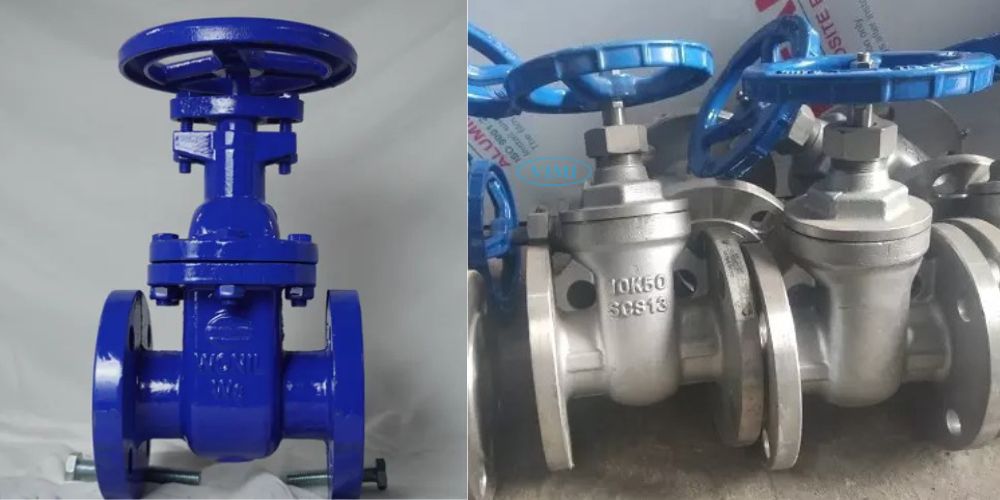

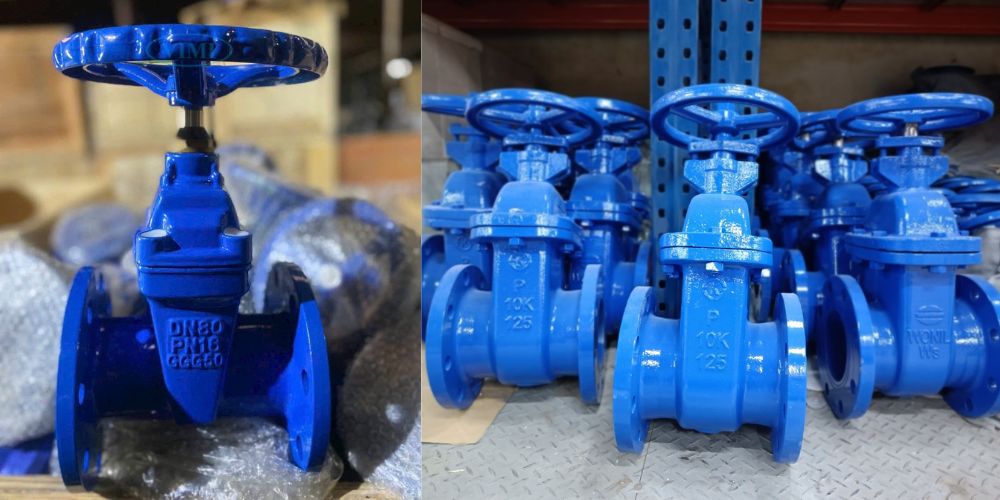

Van cổng ty chìm tay quay

Van cổng ty chìm tay quay với nhiều ưu điểm của mình là loại van cổng thông dụng nhất hiện nay, được sử dụng rất nhiều trong thực tế. Van vận hành bằng phương pháp điều khiển cơ học mà không hề sử dụng bất kỳ thiết bị truyền động nào. Phương pháp này chủ yếu dùng cho các hệ thống đường ống có kích thước vừa phải. Nếu đường ống lớn người ta phải thêm hộp số truyền động hoặc có thể sẽ phải dùng đến phương pháp điều khiển khác như điện hay khí nén.

Van cổng ty chìm mặt bích

Van cổng ty chìm mặt bích thường được dùng cho các dòng van có kích thước lớn từ DN50. Ưu điểm của dòng van này là kết nối chắc chắn, ổn định, độ kín khít cao, chống chịu được va đập nhẹ, tránh được các hiện tượng nứt vỡ trên đường ống.

Van cổng ty chìm nối ren

Van cổng ty chìm nối ren cho khả năng kết nối nhanh chóng, đơn giản, tính linh động cao thích hợp cho các hệ thống thường xuyên bảo trì bảo dưỡng, và chỉ phù hợp cho các hệ thống có kích thước nhỏ dưới DN50. Dòng van này có nhiều loại vật liệu như: đồng, inox, nhựa…

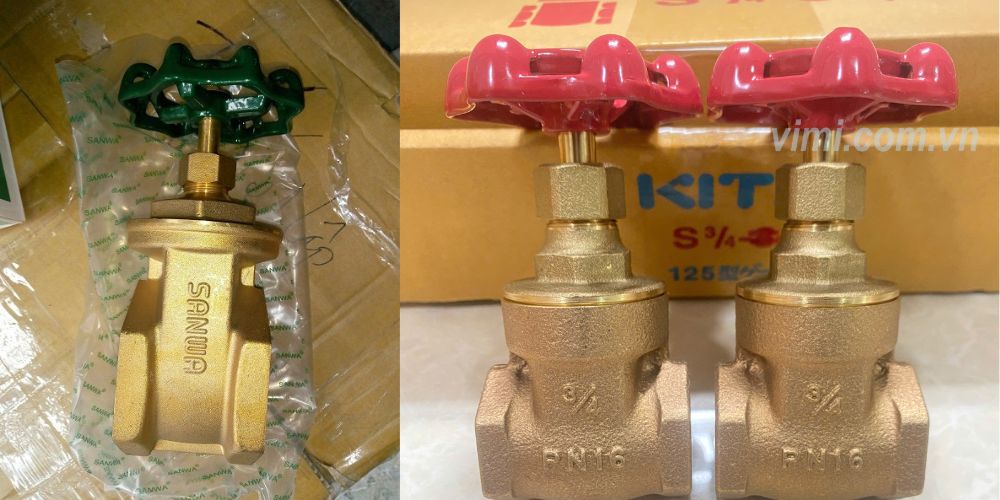

Kiểu nối ren chủ yếu được làm từ chất liệu đồng, xem sản phẩm van cửa đồng

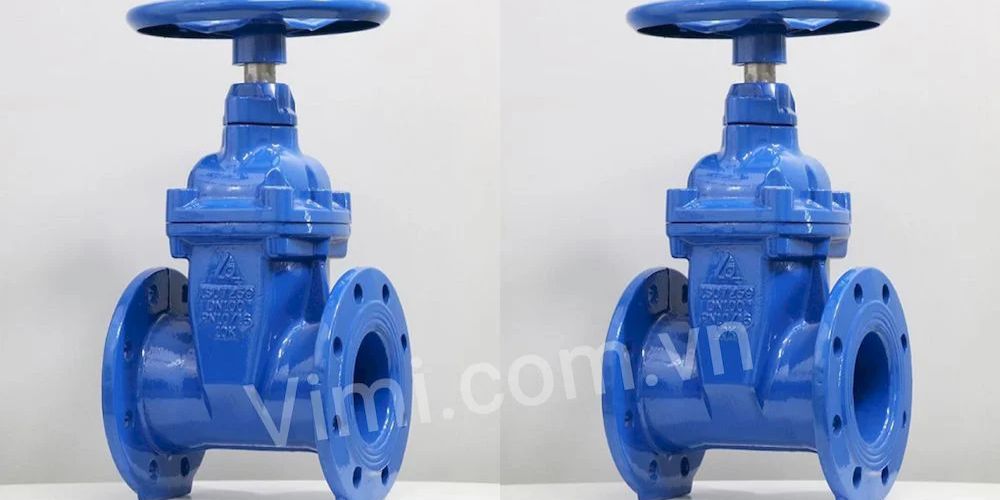

Van cổng ty chìm gang

Đây là loại van cổng phổ biến nhất hiện nay và được sử dụng rộng rãi nhất trong các loại van gang. Nó được sử dụng nhiều cho các hệ thống cấp nước, thoát nước, PCCC.

Ưu điểm của loại van này là toàn thân được chế tạo hoàn toàn bằng gang, nên chi phí sử dụng cũng thuộc loại rẻ nhất.

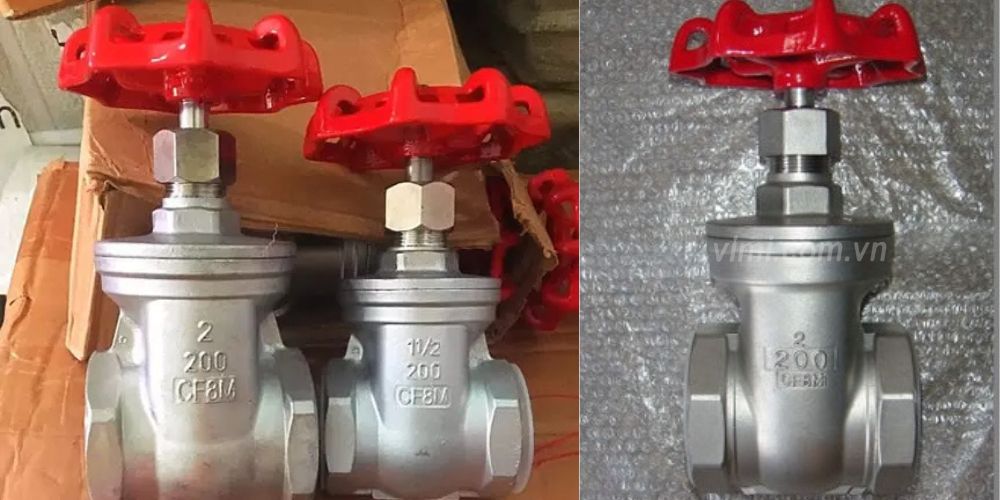

Van cổng ty chìm inox

Van cổng inox có thể được sản xuất từ các vật liệu như inox 201, inox 304 hoặc inox 316. Van có ưu điểm là khả năng chống ăn mòn, chịu được nhiệt độ và áp suất cao, độ bền cao trong các môi trường khắc nghiệt nên được sử dụng rộng rãi trong các nhà máy, khu công nghiệp, hệ thống nước sạch hay dùng được cả cho các hệ thống hoá chất.

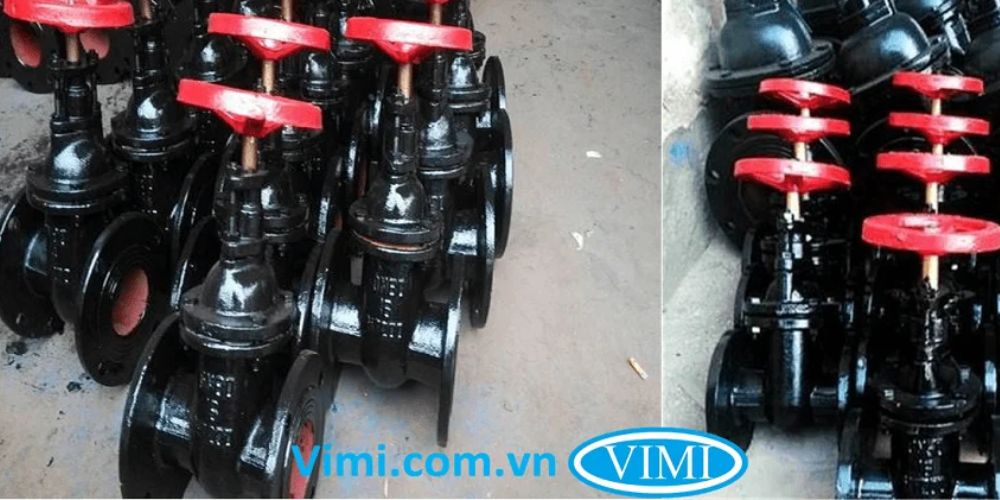

Van cổng ty chìm thép

Van cổng thép chuyên dùng cho các hệ thống có nhiệt độ và áp suất rất cao. Mức áp suất van có thể chịu được lên đến PN40 và nhiệt độ tới 500°C. Các môi trường, hệ thống thường dùng dòng van cổng thép là hệ thống nước nóng, hơi nóng, dầu nóng, gas, đóng tàu…

Van cổng ty chìm nhựa

Van cổng nhựa ty chìm có độ bền cao với điều kiện thời tiết khắc nghiệt thay đổi liên tục, không bị oxy hoá, không bị co ngót, không bị biến dạng theo thời gian, dùng được cho các hệ thống dẫn hoá chất, chế biến thực phẩm, hệ thống hồ bơi, … và chỉ chịu được áp lực cao dưới 16bar. Van sản xuất từ các loại vật liệu là nhựa PVC, uPVC, cPVC…

4 Van cổng ty chìm được sản xuất với nhiều kích cỡ khác nhau

Là đơn vị cung cấp van công nghiệp hàng đầu tại Việt Nam và sản phẩm van cổng ty chìm là mặt hàng mũi nhọn chiếm tỷ trọng lớn nên được chúng tôi nhập kho với số lượng rất lớn, đầy đủ tất cả kích thước. Các chủng loại kích thước van cổng ty chìm hiện đang được Vimi cung cấp đó là:

❖ Van cổng ty chìm nối ren: DN15 – DN100

❖ Van cổng ty chìm mặt bích: DN50 – DN600

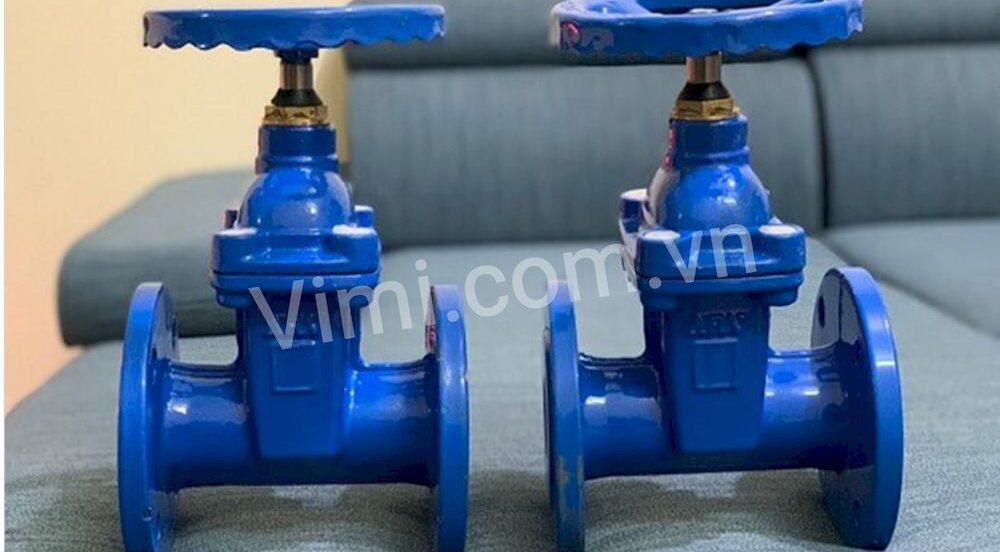

5 Sản phẩm van cổng ty chìm của Vimi được bảo hành 12 tháng

Các sản phẩm van công nghiệp nói chung và dòng sản phẩm van cổng ty chìm nói riêng này do Vimi cung cấp đều được chúng tôi hỗ trợ chính sách bảo hành lên đến 12 tháng.

Đối với các trường hợp đặc biệt, đơn hàng có giá trị lớn, công trình dự án có tiến độ triển khai dài, các khách hàng thân thiết của Vimi, chúng tôi hoàn toàn có thể điều chỉnh linh động thời hạn bảo hành cho sản phẩm lên mức 18 hoặc 24 tháng, phục vụ tối đa cho nhu cầu của khách hàng. Chính sách bảo hành tận nơi, đổi mới sản phẩm hoàn toàn nếu phát sinh lỗi từ nhà sản xuất…

6 Sản phẩm được cung cấp đầy đủ giấy tờ chứng nhận CO-CQ

Chúng tôi là nhà nhập khẩu các sản phẩm chính hãng, đảm bảo rõ ràng về chất lượng sản phẩm và nguồn gốc xuất xứ, và cũng để đáp ứng tốt hơn cho các yêu cầu của các công trình dự án lớn, chúng tôi có thể cung cấp đầy đủ giấy tờ chứng nhận CO-CQ, nhằm hỗ trợ tốt nhất về mặt thủ tục hồ sơ giấy tờ cho khách hàng. Đặc biệt những sản phẩm van cổng ty chìm DN100 là dòng bán chạy nhất chúng tôi sẽ cung cấp Co-Cq và báo giá nhanh nhất.

Liên hệ ngay hotline 0972.881.852 để được tư vấn và hỗ trợ đầy đủ nhất về sản phẩm này.

7 Các kiến thức liên quan về van cổng ty chìm

Có thể sẽ có nhiều khách hàng vẫn chưa thật sự hiểu biết hết về sản phẩm van cổng ty chìm, nên các kĩ sư ngành ống của Vimi sẽ chia sẻ một số các thông tin hữu ích về sản phẩm này, chúng ta cùng tìm hiểu trong các nội dung dưới đây.

1 Van cổng ty chìm là gì

Van cổng ty chìm là dòng van cổng có thiết kế bộ phận ty van nằm chìm bên trong thân van nhằm tối ưu về mặt kích thước cho van, chính vì vậy mà van được sử dụng chủ yếu tại các vị trí lắp đặt có không gian hẹp hay các hệ thống chân ngâm dưới lòng đất.

Dòng van này cũng được sử dụng cho việc đóng mở dòng chảy đi qua van theo cơ chế nâng hạ của cửa van, tuy nhiên với thiết kế kiểu ty chìm nên người sử dụng khó có thể nhận biết được trạng thái đóng mở của van bằng mắt thường.

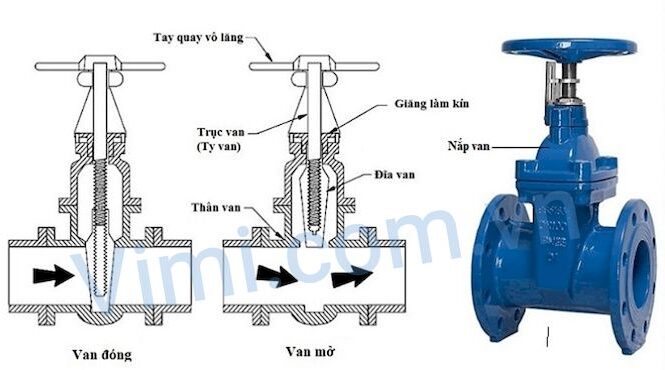

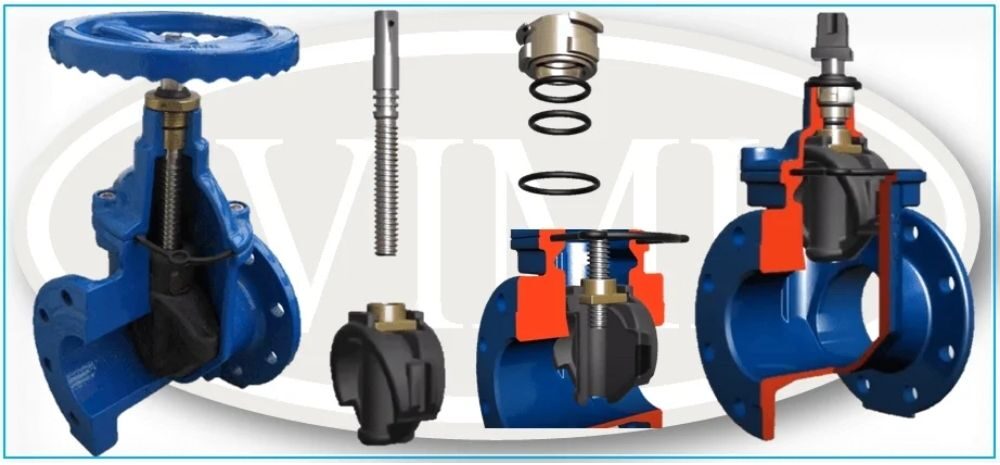

2 Cấu tạo van cổng ty chìm

Van cổng ty chìm được chế tạo gồm một số các bộ phận chính như sau:

♦ Thân van: được chế tạo bằng phương pháp đúc từ nhiều loại vật liệu, kết nối với đường ống hay các thiết bị khác bằng mặt bích, nối ren

♦ Tay van: là bộ phận dùng để trực tiếp vận hành van – đóng hoặc mở van, hoặc điều tiết lưu lượng van

♦ Cánh van: hay được gọi là đĩa van, bộ phận tiếp xúc trực tiếp với lưu chất, được cố định với phần trên của trục van

♦ Nắp van: là bộ phận nằm phía trên của thân van, được ứng dụng để có thể tháo ra trong mỗi lần bảo trì van

♦ Cửa van: là phần cho lưu chất đi qua van và lưu thông trên đường ống

♦ Gioăng làm kín: chi tiết này giúp cho chiếc van cổng chúng ta sử dụng được kín hơn, không bị rò rỉ nước

♦ Ghế đệm: bộ phận nằm bên dưới của thân van, giúp cho quá trình đóng van được kín hoàn toàn

3 Phân Ưu nhược điểm van cổng ty chìm

Bất kì một sản phẩm van cổng nào cũng sẽ có ưu hoặc nhược điểm riêng, dòng van cổng ty chìm cũng không phải ngoại lệ, van có một số các ưu nhược điểm như sau:

✰ Ưu điểm

✔ Kích thước van phong phú

✔ Tiết kiệm không gian lắp đặt van cũng như khi vận hành

✔ Trục van nằm trong thân: không bị ăn mòn bởi mưa nắng

✔ Cấu tạo đơn giản, độ bền cao, không tổn thất lưu lượng khi chảy qua van

✔ Chiều dài trục van ngắn, tiết kiệm nguyên liệu, giảm chi phí khi thay thế

✰ Nhược điểm

✘ Không phù hợp cho việc điều tiết dòng chảy

✘ Ty van chìm bên trong: lưu chất bên trong có thành phần axit hoặc bazơ sẽ ăn mòn liên tục trục van

✘ Trạng thái của van không thay đổi khi đóng hoặc mở: không thể nhận biết trạng thái đóng mở của van nếu không tác động quay vô lăng kiểm tra

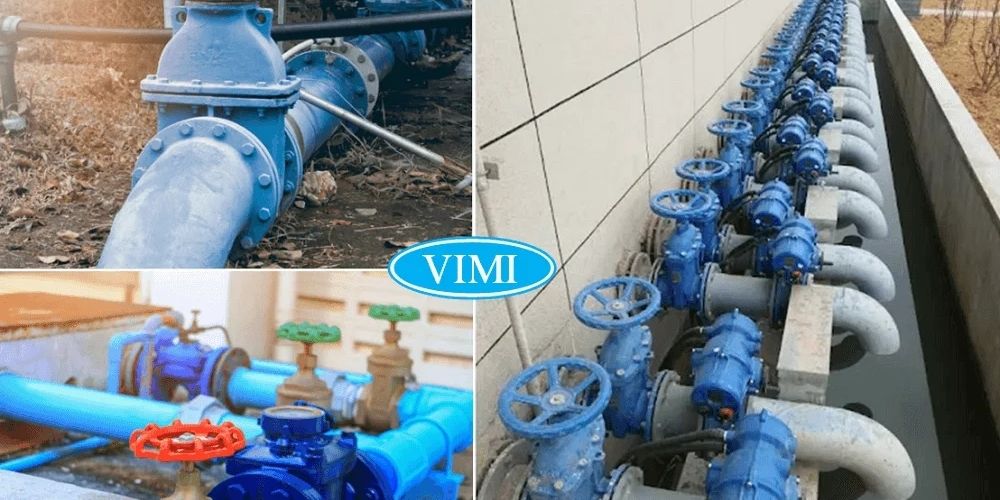

4 Ứng dụng của van cổng ty chìm

Van cổng ty chìm được ứng dụng trong nhiều hệ thống khác nhau, đặc biệt được dùng nhiều trong các ngành nghề và hệ thống liên quan đến nước và dầu. Sự đa dạng về kích thước và thiết kế van gọn gàng hơn dạng ty nổi, cho phép van hoạt động ổn định và linh hoạt cho các hệ thống như:

✦ Hệ thống PCCC

✦ Hệ thống cung cấp nước

✦ Hệ thống đập thủy điện

✦ Nhà máy sản xuất nước giải khát, rượu, bia

✦ Hệ thống sử lý nước sạch, nước thải

✦ Nhà máy lọc hóa dầu, khí, gas,…

8 Thông số kỹ thuật chung dòng van cổng ty chìm

Kích cỡ van cổng ty chìm: DN40 –  DN1000

Chất liệu thân van: Inox, gang, thép, đồng

Áp lực làm việc: 10 bar, 16 bar, 25 bar, 40 bar, 60bar tương ứng PN10, PN16, PN25, PN40 và PN60

Nhiệt độ làm việc: 0 ~ 230 °C, 490 °C với loại thép

Môi trường sử dụng: Nước sạch, dầu, hơi , khí …

Đĩa bằng gang bọc cao su EPDM, inox, thép

Gioăng làm kín: Teflon hoặc cao su EPDM…..

Tiêu chuẩn kết nối mặt bích: BS, JIS, DIN

Nhiệt độ làm việc: 0 ~ 230 °C Gang, 490 °C với thép và 0-846°C với inox

Môi trường sử dụng: Nước sạch, nước thải, hơi, dầu, khí ….

Xuất xứ: Malaysia, Việt Nam, Hàn Quốc, Đài Loan, Trung Quốc, Nhật, Ba Lan

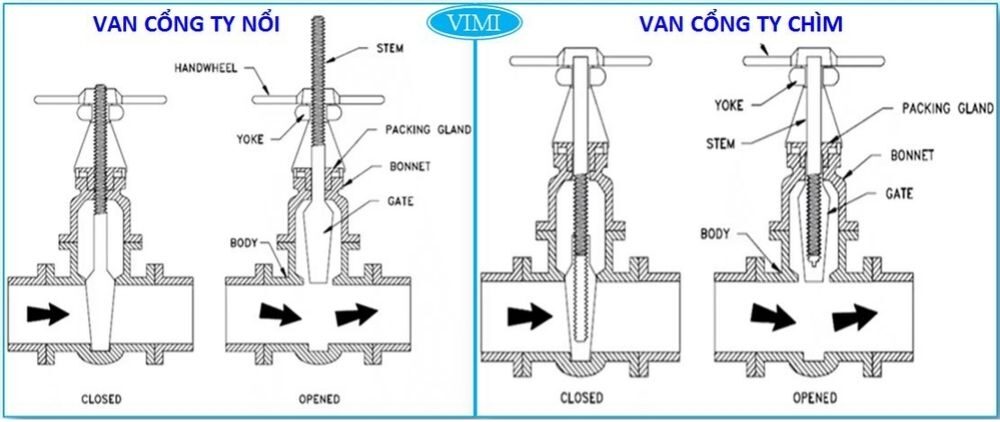

9 Phân biệt giữa van cổng ty nổi và van cổng ty chìm

Hiện nay chúng tôi đang cung cấp hai loại van cổng chính bao gồm van cổng ty nổi và van cổng ty chìm, rất nhiều khách hàng thắc mắc giữa sự khác biệt của 2 loại van này và không biết lựa chọn loại van nào trong lắp đặt. Vậy dưới đây chúng tôi sẽ chia sẻ về sự khác nhau dễ nhận thấy của van cổng ty nổi và van cổng ty chìm.

Van cổng ty nổi

Van cổng ty nổi, phần ty được gắn vào vô lăng và cánh van, khi tay xoay hoạt động việc đóng mở sẽ làm tay nâng lên hoặc hạ xuống theo một khoảng nhất định.

Với van cổng ty nổi, bạn có thể dễ dàng quan sát trạng thái đóng hay mở của van bằng cách nhìn vào vị trí của ty van cao hay thấp. Nếu ti van lộ ra thì có nghĩa là van đang mở còn ty sẽ ẩn nếu như van đóng hoàn toàn.

Van cổng ty nổi do thiết kế đặc thù nên để điều khiển và lắp đặt van ta cần chọn môi trường rộng rãi đảm bảo khi van mở hoàn toàn không bị vướng vào các vật thể khác.

Do ty được gắn vào đầu của cánh van nên sẽ không bị tiếp xúc với hóa chất như van cổng ty chìm – giảm hiện tượng bị oxy hóa và ăn mòn bởi lưu chất.

Van cổng ty chìm

Van ty chìm thì ngược lại với ty nổi, ty của van sẽ ẩn hoàn toàn. Khi xoay tay quay, tay chỉ chuyển động xoay mà không dịch chuyển lên xuống như van ty nổi. Là van ty chìm nên ta không thể quan sát thấy ti của van

Ty phần gắn với cánh van tiếp xúc với lưu chất, trong môi trường nước bẩn hay có axit bazơ ty dễ bị oxy hóa và bào mòn

Khác với van ty nổi van ty chìm có thể hoạt động trong môi trường chật hẹp vì tay xoay không nâng lên hạ xuống làm chiếm diện tích không gian. Nhưng đó cũng là 1 điểm yếu vì không thể quan sát trạng thái đóng mở của van bằng mắt thường.

Qua sự so sánh trên bạn biết được loại van cổng nào phù hợp với đường ống của mình rồi phải không, để được tư vấn và chọn đúng loại van cổng cũng như kích cỡ van hãy liên hệ với VIMI chúng tôi để được tư vấn một cách chính xác nhất.

Xem thêm danh mục sản phẩm: Van cổng ty nổi.
