Mặt Bích Thép Mạ Kẽm Là Gì

Mặt bích, phụ kiện nối ống thép rất phổ biến và không thể thiếu trên các hệ thống đường ống công nghiệp hiện nay. Ngoài các loại vật liệu như inox, nhựa, thì trong bài viết dưới đấy, chúng ta cùng tìm hiểu “Mặt bích thép mạ kẽm là gì”, mặt bích làm bằng vật liệu này có các chủng loại nào, ưu điểm và ứng dụng ra sao.

1 Mặt bích thép mạ kẽm là gì

Mặt bích thép mạ kẽm hay mặt bích mạ kẽm là loại mặt bích được làm bằng chất liệu thép được phủ quanh mặt bích một lớp kẽm có bề dày 0.5mcr ở bên ngoài, giúp tối ưu những điểm trừ của thép như khả năng chống chịu với môi trường bên ngoài, dễ dàng bị han gỉ. Lớp mạ kẽm làm gia tăng đáng kể độ bền cho mặt bích thép và giúp mặt bích thích ứng với hầu hết các môi trường làm việc khác nhau hiện nay.

Phụ kiện này dùng để kết nối vào các đường ống, thiết bị van, khớp nối, máy bơm,… Trong một số trường hợp người ta dùng mặt bích đặc (hay mặt bích mù) để kết thúc đường ống thay cho nắp bịt nhằm thuận tiện trong công tác xả khi cần thiết

Mặt bích thép được sử dụng chủ yếu trong những môi trường axit đặc, nước muối, các dung dịch, hóa chất ăn mòn,…

Mặt bích mạ kẽm có nhiều kích cỡ từ DN50 – DN900 với các kiểu bích như bích mạ kẽm mù, bích mạ kẽm tâm rỗng, bích mạ kẽm có cổ,…

2 Kích thước và tiêu chuẩn

Để đáp ứng được các loại tiêu chuẩn kỹ thuật và môi trường lắp đặt mà mặt bích thép mạ kẽm sẽ có các kích thước và tiêu chuẩn khác nhau. Có thể kể đến một số loại kích thước dưới đây:

➀ Kích thước

Kích thước của một mặt bích mạ kẽm bao gồm đường kính trong, đường kính ngoài và đường kính danh nghĩa. Có 3 đơn vị đo thường sử dụng cho mặt bích đó là :

✦ Phi (Φ): là đường kính ngoài của đường ống và được tính bằng đơn vị milimet (mm) có thể làm tròn các đơn vị đo này.

✦ DN: là đường kính danh nghĩa, đây là kích thước danh định theo tiêu chuẩn của Châu Âu được viết tắt của chữ Diameter Nominal trong tiếng Anh. Tiêu chuẩn này tương tự như tiêu chuẩn NPS của Châu Âu. DN phù hợp với tiêu chuẩn Quốc Tế ISO và được áp dụng cho tất cả các hệ thống ống nước, khí, dầu nóng…

✦ Inch (”): là đơn vị đo lường chiều dài được sử dụng nhiều ở Mỹ. Tại Việt Nam đơn vị inch được sử dụng trong các thiết bị van vòi và đường ống để diễn tả kích thước và độ dày của ống

➁ Tiêu chuẩn

Mặt bích có các tiêu chuẩn như: Tâm lỗ, độ dày, số lỗ bulong, đường kính lỗ bulong, đường kính lỗ thoát…

Mặt bích thép có nhiều tiêu chuẩn quy định như JIS, BS, DIN hoặc ANSI. Tùy thuộc vào từng nhu cầu và hệ thống lắp đặt mới hay thay thế từ đó chúng ta lựa chọn mặt bích có tiêu chuẩn phù hợp

3 Phân loại mặt bích thép mạ kẽm

Hiện nay trên thị trường có ba dòng mặt bích thép mạ chính, đó là mặt bích mù thép mạ, mặt bích rỗng thép mạ kẽm và mặt bích mạ kẽm có gờ. Cấu tạo mặt bích thép mạ kẽm khá là đơn giản chúng được làm từ một miếng thép có dạng hình tròn được đục các lỗ ở xung quanh mặt bích và được nhúng kẽm ở nhiệt độ cao, các lỗ bulong có tác dụng để kết nối với các đường ống hay các loại van công nghiệp, máy bơm.

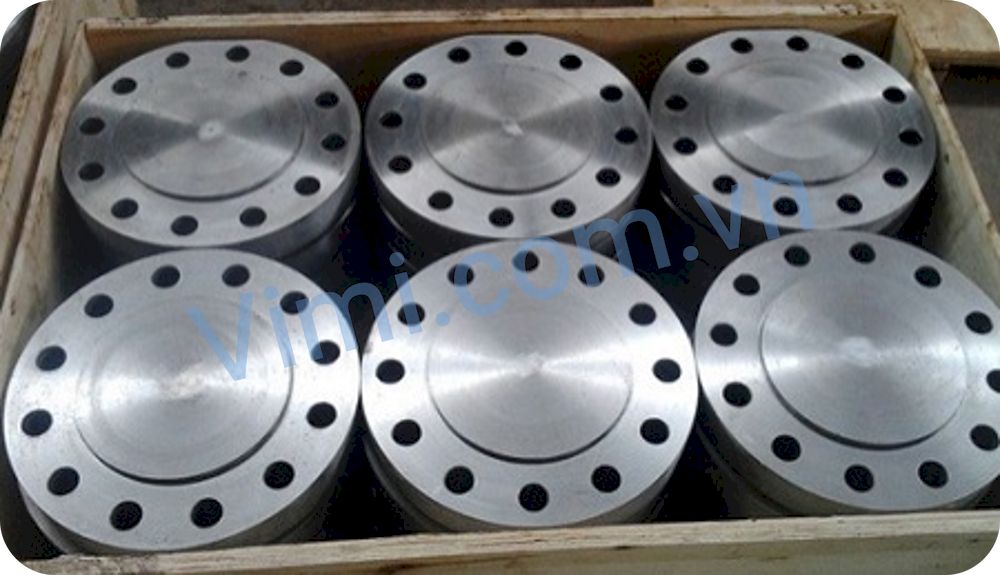

➀ Mặt bích mạ kẽm mù

Đây là dòng mặt bích được thiết kế gia công đặc, thông thường sử dụng lắp đặt ở vị trí hạ lưu dòng chảy, ngăn không cho phép dòng lưu chất di chuyển qua.

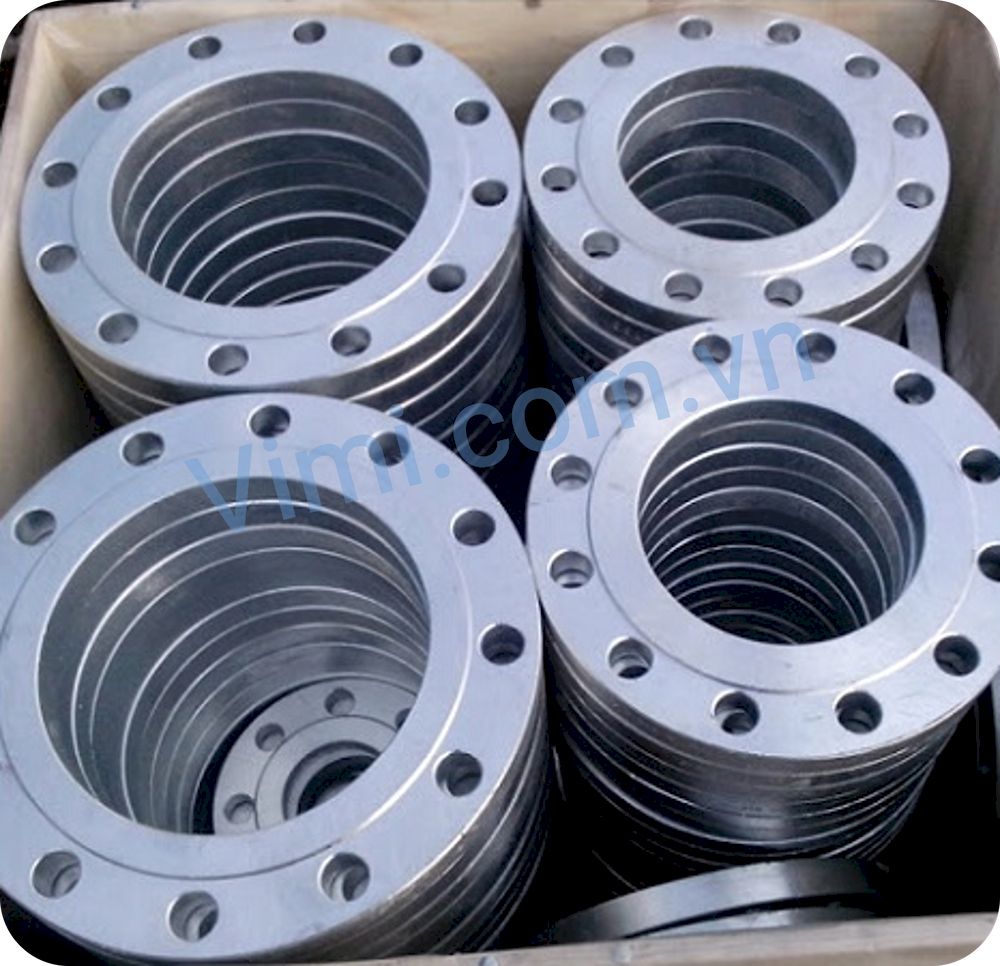

➁ Mặt bích mạ kẽm rỗng

Dòng mặt bích rỗng là dòng sản phẩm được gia công có lỗ ở tâm phù hợp theo các kích thước đường ống. Thông thường chúng ta sẽ sử dụng các mặt bích rỗng để kết nối đường ống với van công nghiệp. Hoặc liên kết các đường ống lại với nhau.

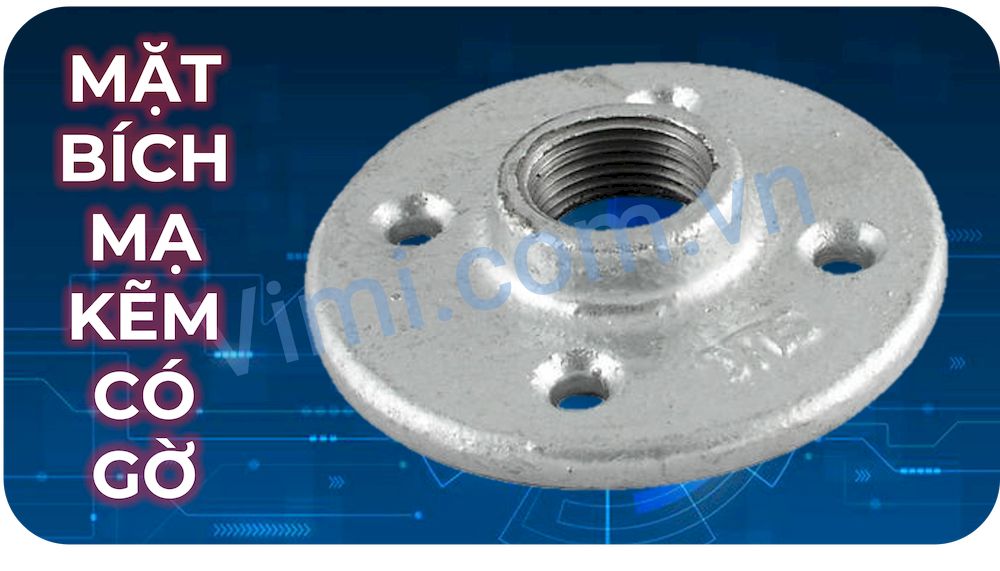

➂ Mặt bích mạ kẽm có gờ

4 Lý do nên sử dụng mặt bích thép mạ kẽm

Được cấu tạo từ vật liệu thép, mạ kẽm bên ngoài, mặt bích thép mạ kẽm sở hữu nhiều ưu điểm nên cũng có nhiều lý do khiến chúng ta nên sử dụng mặt bích thép mạ kẽm:

♦ Chi phí đầu tư tương đối thấp do được chế tạo từ vật liệt thép

♦ Lớp mạ kẽm có độ dày 0.5 mcr, đảm bảo độ bền tương đối tốt

♦ Khả năng chịu nhiệt độ cao

♦ Thích ứng tốt với hầu hết các môi trường hiện nay kể cả môi trường axit, kiềm, muối

♦ Thép có một số đặc tính vật lý nhất định như trọng lượng, nhiệt độ nóng chảy ở mức cao, nên là sự lựa chọn phù hợp về yêu cầu kỹ thuật

♦ Lớp mạ kẽm tốt hơn các loại sơn phủ khác

♦ Mặt bích thép mạ kẽm vượt trội so với thép carbon về mặt tiếp xúc, bền hơn, khả năng chống ăn mòn do mưa, môi trường khắc nghiệt tự nhiên

♦ Giá thành của mặt bích mạ kẽm tương đối rẻ, tuy nhiên lại có thể thay thế bích không gỉ nếu môi trường có nhiệt độ và ăn mòn ở mức trung bình. Tuy nhiên đối với những môi trường ăn mòn mạnh như hóa chất chúng ta phải dùng mặt bích inox hoặc mặt bích nhựa

5 Ứng dụng của bích mạ kẽm

Không chỉ kết nối ống thông dụng, mặt bích thép mạ kẽm còn kết nối được với các dòng phụ kiện khác như: van công nghiệp, thiết bị đo. Chính khả năng kết nối linh hoạt này, giúp cho phụ kiện này được ứng dụng trong nhiều lĩnh vực của nghành công nghiệp:

✦ Hệ thống cấp thoát nước sạch, nước thải, nước sinh hoạt trong khu dân cư, khu công nghiệp, nông nghiệp

✦ Hệ thống xử lý dung dịch, hóa chất ăn mòn như axit, bazo, muối trong các phòng thí nghiệm, hệ thống sản xuất hóa chất

✦ Sử dụng trong các đường ống dẫn ngầm trong lòng đất, ngâm dưới nước biển

✦ Ngành năng lượng điện và hệ thống lạnh

✦ Ngành dầu khí, khí tự nhiên, hóa chất, làm giấy

✦ Ngành đóng tàu, thiết bị nhiệt

✦ Ngành công nghiệp, thực phẩm

✦ Thường được sử dụng trong các hệ thống phun nước phòng cháy chữa cháy do khả năng chịu nhiệt độ cao, áp lực cao
