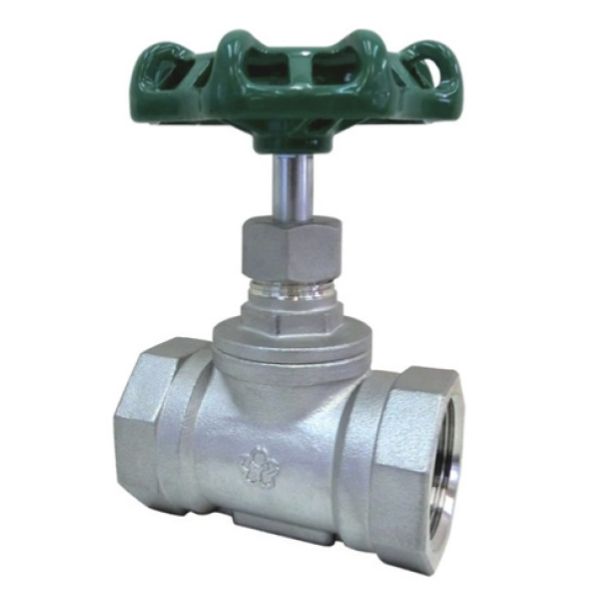

Yamato S10SS là van cầu inox ren JIS 10K với thiết kế trục nâng – cho phép người vận hành kiểm tra trạng thái van trực tiếp bằng mắt mà không cần dụng cụ. Thân van và nắp van SCS13A, đĩa van SUS316 chống ăn mòn vượt trội, đệm kín PTFE chịu hóa chất tốt. S10SS globe valve đạt tiêu chuẩn JIS B0203, chịu áp suất 1,4 MPa ở 120°C, phù hợp cho 5 nhóm ứng dụng từ cấp nước đến thực phẩm và công trình Nhật Bản tại Việt Nam.

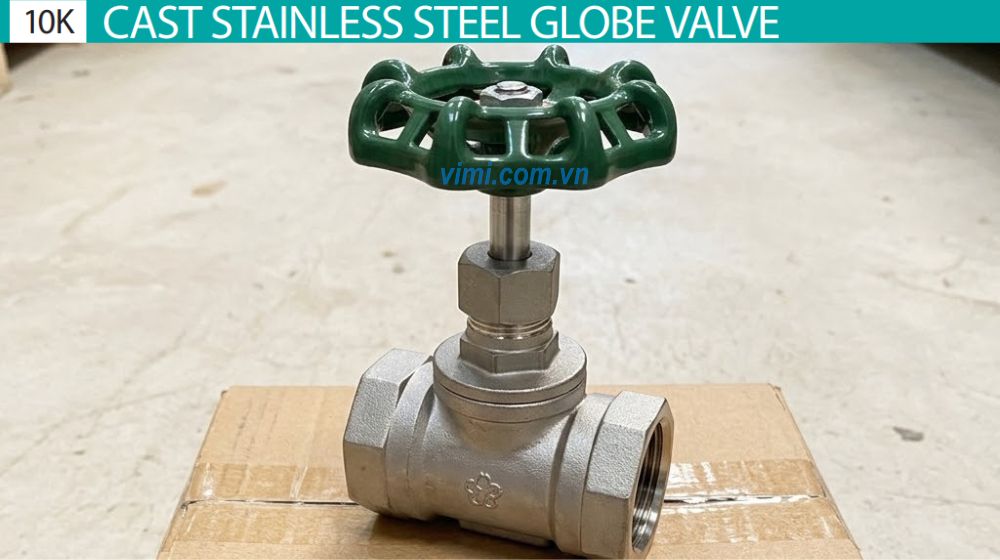

Yamato S10SS là van cầu inox đúc, với tên tiếng anh là Cast Stainless Steel Globe Valve có các đặc điểm sau
Không giống van cổng chỉ dùng để đóng mở hoàn toàn, van cầu điều tiết lưu lượng ở các mức trung gian với độ chính xác cao. Thiết kế trục nâng của S10SS globe valve mang lại ưu điểm trực quan rõ ràng:
Từ kinh nghiệm phân phối nhiều năm, chúng tôi nhận thấy S10SS stainless globe valve là lựa chọn phổ biến nhất trong nhóm van cầu inox ren Yamato, vì kết hợp đúng ba yếu tố mà kỹ sư Nhật Bản yêu cầu: Vật liệu inox toàn phần, tiêu chuẩn JIS và thiết kế trục nâng dễ kiểm tra trạng thái.

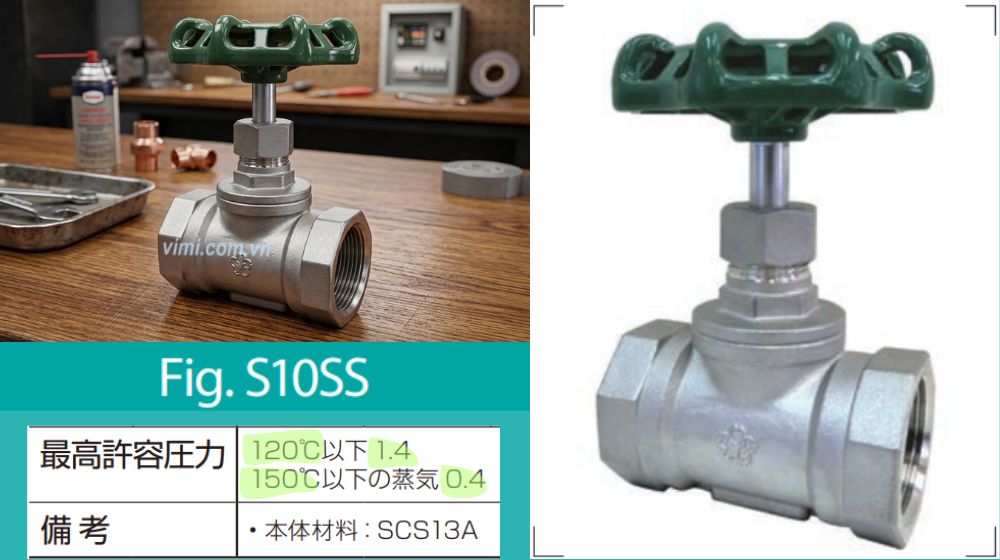

Dải thông số này phù hợp với hầu hết hệ thống cấp thoát nước, HVAC, hệ thống làm mát và hệ thống hơi nước áp thấp trong các tòa nhà thương mại và công nghiệp nhẹ.
Lưu ý bắt buộc từ nhà sản xuất:
S10SS globe valve không được dùng cho khí độc hoặc khí dễ cháy – đây là giới hạn thiết kế ghi rõ trong catalogue Yamato.

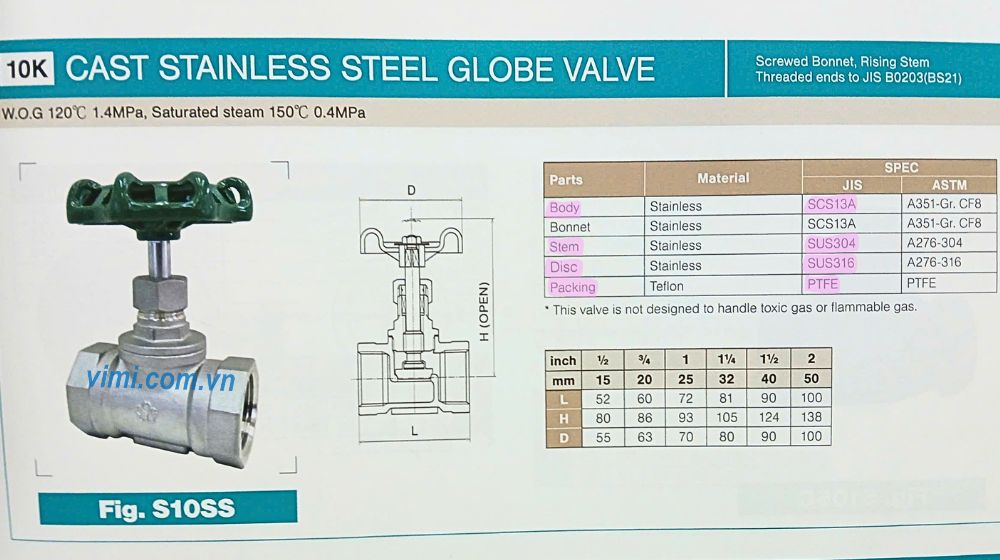

Toàn bộ các bộ phận chịu áp lực và tiếp xúc môi trường của S10SS stainless globe valve đều làm từ thép không gỉ, đảm bảo khả năng chống ăn mòn toàn diện:
| Bộ phận | Vật liệu | Tiêu chuẩn JIS | Tương đương ASTM |
|---|---|---|---|
| Thân van (Body) | Thép không gỉ đúc | SCS13A | A351-Gr. CF8 |
| Nắp van (Bonnet) | Thép không gỉ đúc | SCS13A | A351-Gr. CF8 |
| Trục van (Stem) | Thép không gỉ | SUS304 | A276-304 |
| Đĩa van (Disc) | Thép không gỉ | SUS316 | A276-316 |
| Đệm kín (Packing) | PTFE (Teflon) | PTFE | PTFE |
Có một điểm kỹ thuật đáng chú ý trong cấu trúc vật liệu của Yamato S10SS:
Yamato đặt SUS316 đúng ở vị trí đĩa van là nơi chịu mài mòn và tiếp xúc trực tiếp với môi trường nhiều nhất, đây là lựa chọn kỹ thuật thông minh và tiết kiệm chi phí so với việc dùng SUS316 toàn bộ.

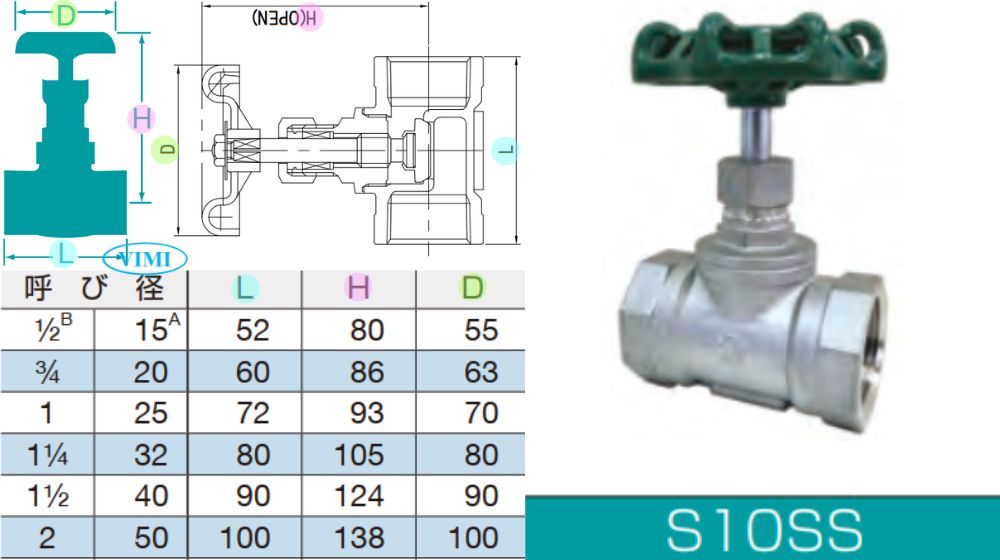

Yamato S10SS có dải kích thước từ DN15 đến DN50 (tức van cầu DN50), phù hợp cho các điểm đấu nối ren trong hệ thống đường ống cỡ nhỏ đến trung bình. Chiều cao H ghi trong bảng là chiều cao khi van ở trạng thái mở hoàn toàn khi trục van nhô lên cao nhất. Đây là thông số bạn cần kiểm tra kỹ khi thiết kế không gian lắp đặt trong phòng kỹ thuật hoặc trần kỹ thuật.
| Kích thước (inch) | DN (mm) | Chiều dài L (mm) | Chiều cao H (mm) | Đường kính tay vặn D (mm) |
|---|---|---|---|---|
| 1/2″ | 15 | 52 | 80 | 55 |
| 3/4″ | 20 | 60 | 86 | 63 |
| 1″ | 25 | 72 | 93 | 70 |
| 1 1/4″ | 32 | 80 | 105 | 80 |
| 1 1/2″ | 40 | 90 | 124 | 90 |
| 2″ | 50 | 100 | 138 | 100 |
Lưu ý thực tế từ kinh nghiệm lắp đặt:
Vì S10SS dùng kiểu trục nâng, chiều cao thực tế khi van mở hoàn toàn lớn hơn đáng kể so với khi van đóng. Khi lắp trong không gian hạn chế chiều cao như hộp kỹ thuật tường hoặc trần kỹ thuật thấp, hãy tính toán chiều cao H mở hoàn toàn trước khi xác định vị trí lắp đặt. Bỏ qua bước này dẫn đến không thể vận hành van sau khi đã lắp xong hệ thống.
Để bạn tránh nhầm lẫn khi đặt hàng, đây là sự khác biệt giữa S10SS và các dòng van cầu inox khác của Yamato:
| Dòng sản phẩm | Kết nối | Kích thước | Áp suất tối đa | Đặc điểm nổi bật |
|---|---|---|---|---|
| S10SS | Ren trong | DN15 ~ DN50 | 1,4 MPa / 120°C | Trục nâng, compact |
| S10SH | Mặt bích 10K | DN15 ~ DN50 | 1,0 MPa / 180°C | Mặt bích nhỏ, nhiệt độ cao hơn |
| S10SOH | Mặt bích 10K | DN65 ~ DN200 | 1,28 MPa / 180°C | Kích thước lớn, ngoại ren |
S10SS là lựa chọn duy nhất trong nhóm van cầu inox Yamato cho kết nối ren trực tiếp với đường ống ở kích thước nhỏ. Nếu hệ thống cần kết nối mặt bích hoặc kích thước từ DN65 trở lên, hãy chuyển sang S10SH hoặc S10SOH.
Từ thực tế tư vấn và phân phối nhiều năm, chúng tôi thấy Yamato S10SS là van cầu inox phù hợp nhất với các ứng dụng sau:
