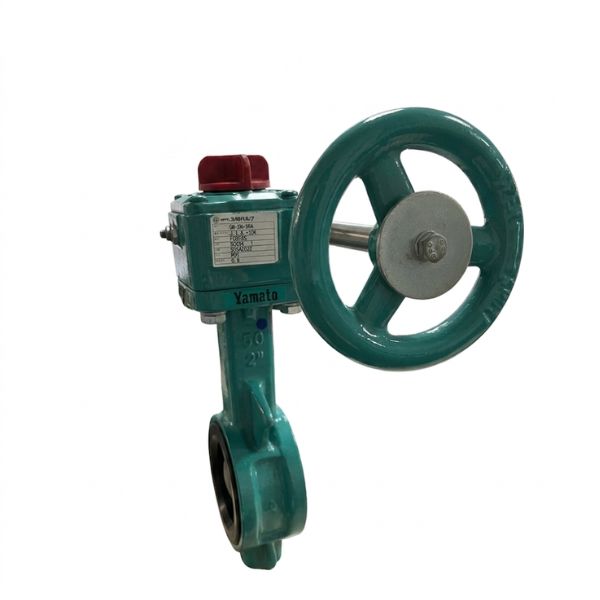

Yamato GR-SE

Yamato GR-SE là dòng van bướm gang được sản xuất theo tiêu chuẩn Nhật, nổi bật với độ hoàn thiện cao và khả năng vận hành ổn định. Bài viết dưới đây tổng hợp 5 thông tin quan trọng từ catalogue giúp người dùng nắm rõ đăc điểm kỹ thuật của van

1. Yamato GR-SE là gì

Yamato GR-SE là tên gọi kỹ thuật của dòng van bướm yamato thuộc seris GR của thương hiệu van Yamato. Yamato GR-SE được sản xuất theo tiêu chuẩn của Nhật cùng với kiểu vận hành tay quay giảm tốc chuyên biệt cho các hệ thống yêu cầu tiêu chuẩn cao

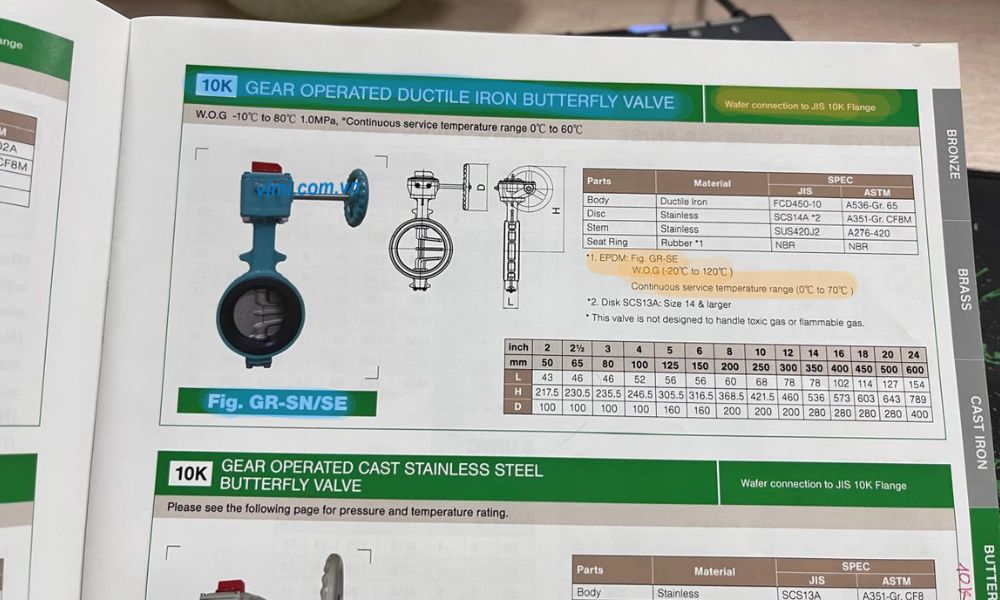

2. Tra cứu yamato GR-SE trong catalogue tiếng anh

Trong catalogue tiếng Anh chính hãng của Yamato, yamato GR-SE được trình bày rõ ràng cùng model yamato GR-SN trên cùng một trang:

• Tên kỹ thuật đầy đủ: 10K Gear Operated Ductile Iron Butterfly Valve. Trong quá trình sử dụng người dùng thường gọi tắt mã van yamato GR-SE là GR-SE butterfly valve
• Mã sản phẩm: Fig. GR-SN / GR-SE
• Kiểu kết nối: Thuộc nhóm van bướm wafer với đặc điểm kẹp giữa hai mặt bích JIS 10K Flange
• Tay vận hành: Thuộc nhóm van bướm tay quay với điểm đặc biệt tay quay giảm tốc
• Điểm khác biệt quan trọng của 2 dòng là: Dòng GR-SE cao cấp hơn sử dụng gioăng EPDM >> Người dùng đọc thêm về vật liệu qua bài viết EPDM là gì

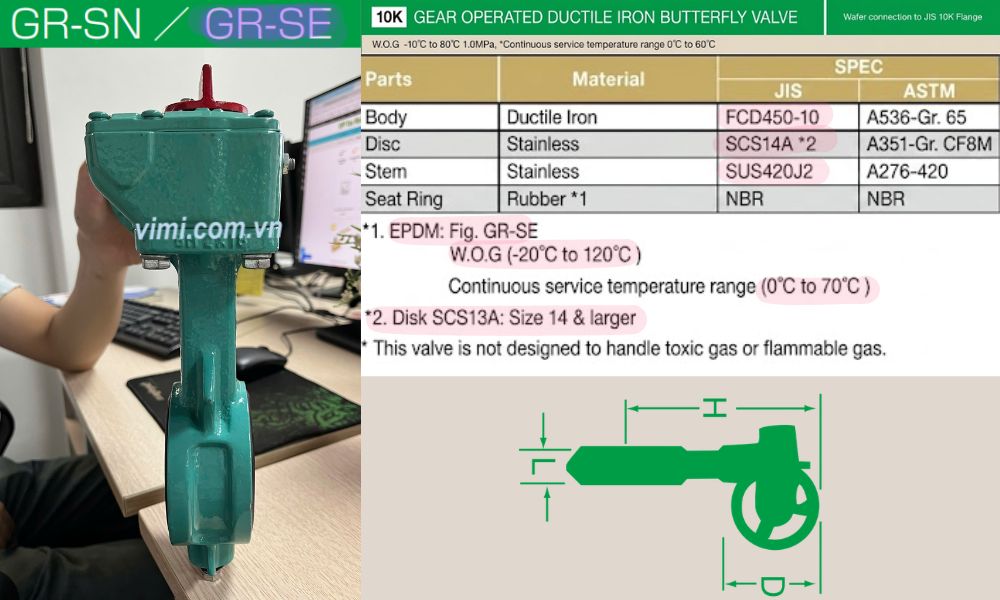

3. Vật liệu sản xuất của yamato GR-SE

Yamato GR-SE sử dụng vật liệu cao cấp đạt tiêu chuẩn JIS và ASTM, được thiết kế để bền bỉ trong môi trường nước và khí nén. Một số thông tin vê vật liệu của GR-SE butterfly valve là:

• Thân van: Sử dụng gang cầu theo tiêu chuẩn JIS có mác FCD450>> Xem chi tiết vật liệu này tại FCD450 là gì
• Đĩa van: Các size nhỏ hơn DN350 thường sử dụng inox SCS14A (Xem thêm SCS14A là gì), riêng các size lớn hơn DN350 được sử dụng inox SCS13A (Xem thêm SCS13A là gì)
• Trục van: Sử dụng vật inox mác SUS42J2
• Gioăng: EPDM. Vật liệu này cho phép van hoạt động ở phạm vị nhiệt độ tốt hơn so với NBR với:
  • Nước, dầu và khí gioăng vẫn có thể chịu được -20°C đến 120°C trong thời gian nhất định hoặc điều kiện không liên tục
  • Dải nhiệt độ thông thường liên tục 0°C ~ 70°C

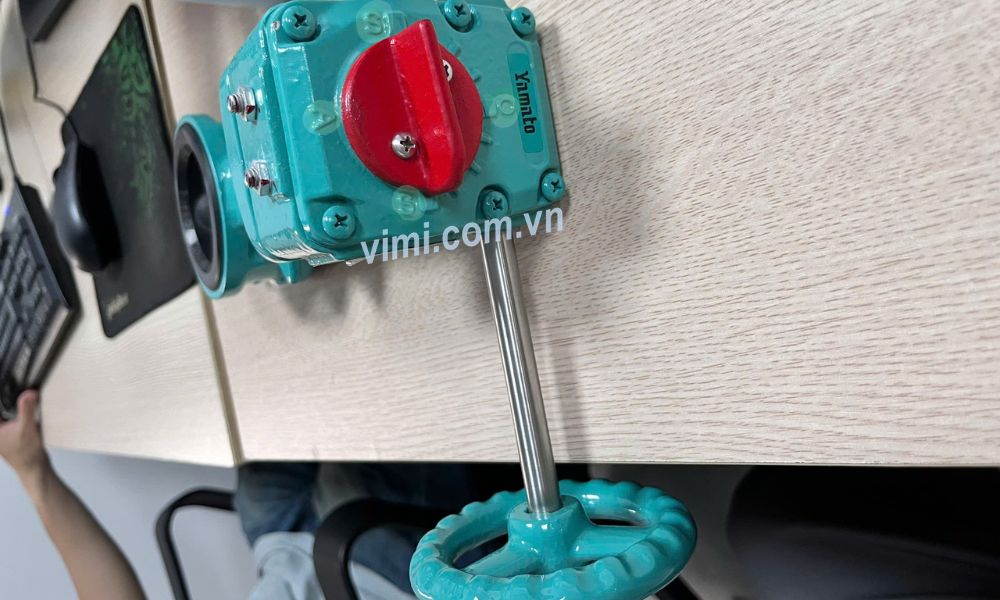

4. Công tắc giám sát của yamato GR-SE

Một trong những điểm nổi bật của GR-SE butterfly valve là hộp giảm tốc (Gear Box) tích hợp công tắc giám sát vị trí rất tiện lợi:

• Nút đỏ nổi bật trên hộp gear box giúp người vận hành dễ dàng quan sát tình trạng van (mở / đóng) từ xa
• Thiết kế chắc chắn, dễ thao tác, đặc biệt hữu ích khi van được lắp ở vị trí cao hoặc khó quan sát trực tiếp
• Toàn bộ hộp gear box được sơn đồng bộ màu xanh ngọc với thân van, logo “Yamato” in rõ ràng
• Ký hiệu đặc biệt trên công tắc: Có chữ S – A – S – O được in rõ ràng, trong đó:
  • S: Shut (Đóng hoàn toàn)
  • A: Adjust (Trạng thái đóng mở không hoản toàn)
  • O: Open (Mở hoàn toàn)

Xem chi tiết kí hiệu O và S trên van nước để hiểu rõ hơn về quy tắc đóng mở khi sử dụng công tắc giảm sát trên GR-SE butterfly valve

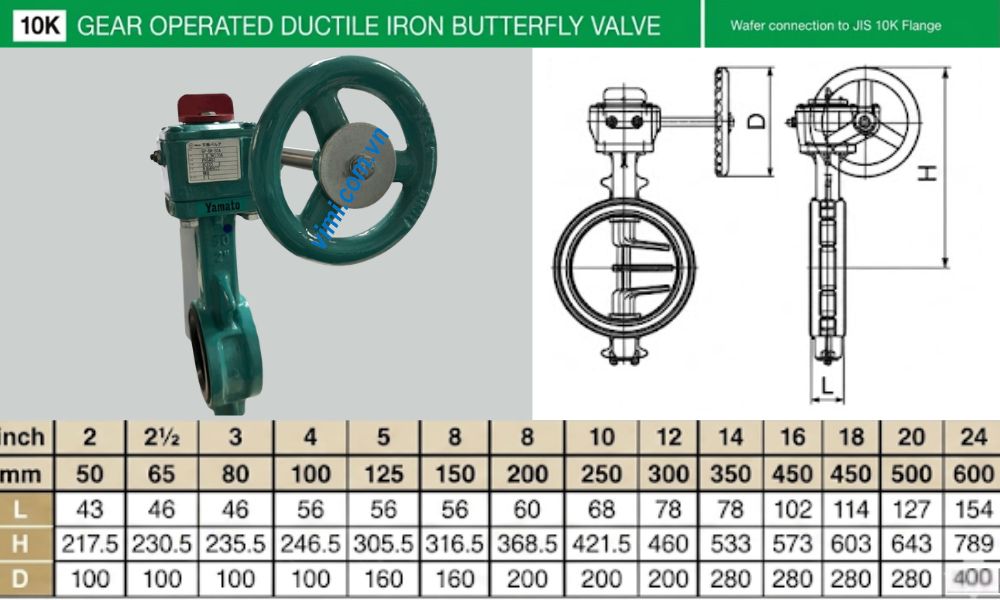

5. Kích thước tiêu chuẩn của yamato GR-SE

Yamato GR-SE có dải kích thước cực rộng từ DN50 (2″) tương đương van bướm DN50 đến DN600 (24″) tương đương van bướm DN600. Kích thước van bướm dòng yamato GR-SE tiêu chuẩn phù hợp với các phụ kiện và đường ống tại Việt Nam. Dưới đây là bảng kích thước chi tiết của GR-SE butterfly valve:
