Tìm hiểu van cầu DN50 là gì

Van cầu DN50 là gì? Đây là kích cỡ van xuất hiện ở hầu hết các hệ thống ống công nghiệp, từ cấp nước, HVAC đến hơi bão hòa trong nồi hơi. Để hiểu rõ hơn, hãy cùng chúng tôi tìm hiểu qua bài viết này!

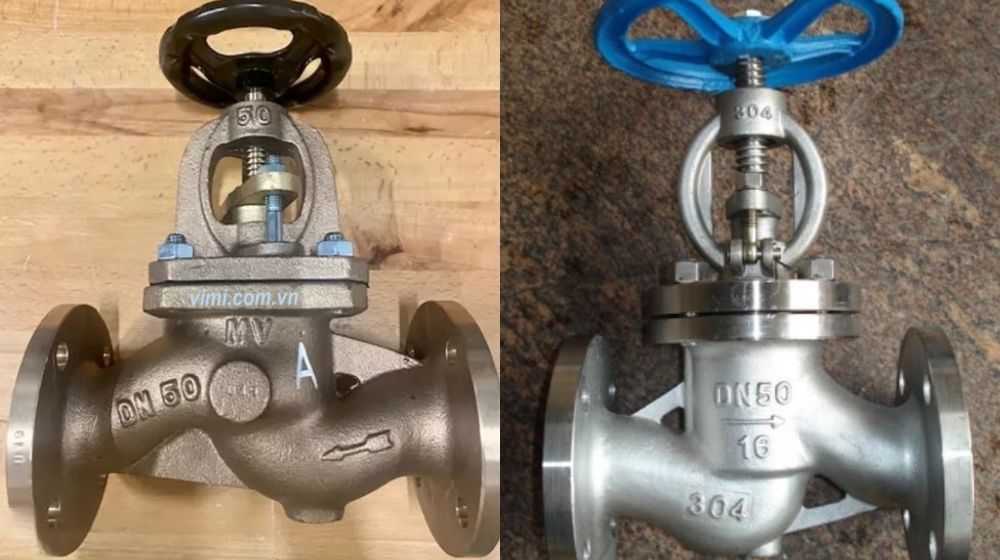

1. Tìm hiểu về van cầu DN50 là gì

Van cầu DN50 là một trong những kích cỡ phổ biến nhất của van cầu. Ký hiệu “DN50” cho biết van được thiết kế để lắp đặt vừa khít với ống có cùng kích thước danh nghĩa DN50. Trong hệ ống thép, kích cỡ này thường tương đương ống có đường kính ngoài khoảng 60mm hoặc ống 2 inch (hệ inch). Ngoài tên gọi là van cầu DN50, van còn được biết đến với tên gọi tắt là van cầu 50

Để hiểu rõ hơn về van cầu DN50 lắp ống phi bao nhiêu, mời các bạn cùng tham khảo thêm bài viết: DN50 là phi bao nhiêu

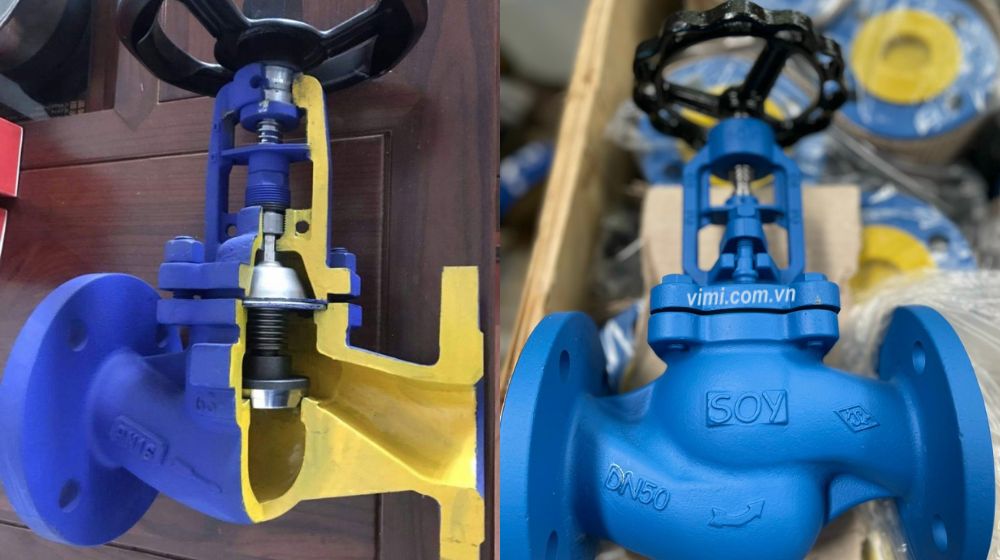

2. Cấu tạo van cầu DN50

Van cầu DN50 gồm 5 bộ phận chính, phối hợp chặt chẽ để đảm bảo khả năng đóng/mở, điều tiết và làm kín ổn định trong hệ thống đường ống công nghiệp:

• Nắp van: Bảo vệ hệ trục và khoang van, giữ áp lực ổn định bên trong, ngăn lưu chất thoát ra ngoài
• Thân van: Được đúc nguyên khối từ đồng, phủ sơn Epoxy giúp tăng khả năng chống ăn mòn, chịu va đập tốt và bền trong môi trường vận hành khắc nghiệt
• Đĩa van: Di chuyển lên xuống vuông góc với trục ống, thực hiện đóng/mở trực tiếp và điều chỉnh lưu lượng chính xác, mượt mà
• Tay xoay: Thiết kế dạng vô lăng hình tròn, dễ cầm nắm và xoay nhẹ, cho thao tác điều khiển linh hoạt, phù hợp sử dụng thường xuyên
• Gioăng cao su: Nằm tại vị trí làm kín, tăng độ kín khít giữa các bề mặt tiếp xúc, ngăn rò rỉ lưu chất hiệu quả

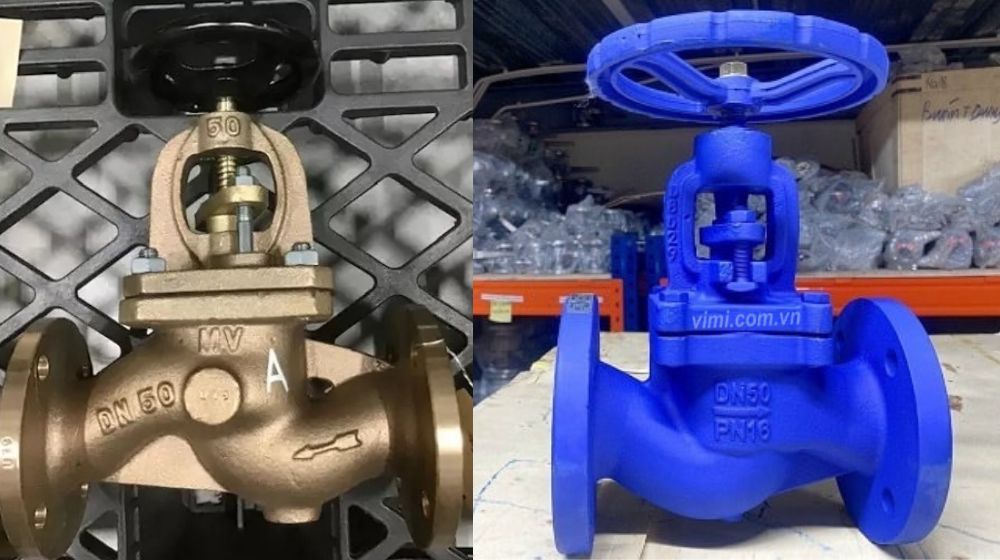

3. Nguyên lý làm việc của van cầu 50

Van cầu DN50 hoạt động dựa trên nguyên lý di chuyển đĩa van lên xuống vuông góc với trục ống để kiểm soát dòng chảy. Khi van thay đổi trạng thái, lưu chất đi qua khoang thân van theo đường dẫn bẻ cong đặc trưng, giúp điều tiết lưu lượng ổn định nhưng đồng thời làm giảm một phần áp lực dòng.

• Mở van: đĩa van nâng lên, tạo cửa thông để lưu chất đi qua
• Đóng van: đĩa van hạ xuống, ép chặt vào bề mặt làm kín và chặn hoàn toàn dòng chảy

4. Phân loại van cầu DN50

Van cầu DN50 có nhiều biến thể được thiết kế phù hợp với từng môi trường và yêu cầu kỹ thuật khác nhau. Việc phân loại thường dựa trên lưu chất sử dụng, cơ chế điều khiển và kiểu kết nối với đường ống, giúp người dùng và kỹ sư dễ dàng lựa chọn đúng loại van cho hệ thống vận hành ổn định và tối ưu hiệu suất.

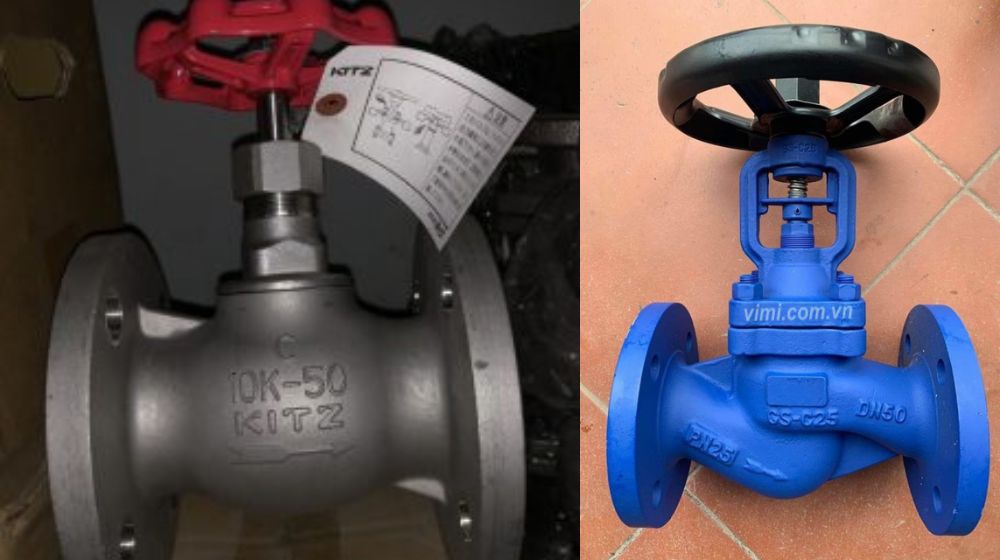

4.1 Phân loại van cầu 50 theo lưu chất

Van cầu DN50 được thiết kế riêng cho từng loại môi chất nhằm đảm bảo độ bền, khả năng làm kín và hiệu suất điều tiết phù hợp với đặc tính dòng chảy, nhiệt độ và áp lực của lưu chất.

• Van cầu 50 cho nước: tối ưu cho điều tiết nước sạch, nước kỹ thuật, nước nóng trong HVAC và cấp thoát nước công nghiệp
• Van cầu DN50 cho hơi (steam): thiết kế chịu nhiệt và áp lực tốt, giúp tiết lưu ổn định trong hệ nồi hơi và phân phối hơi bão hòa

4.2 Phân loại van cầu 50 theo cơ chế vận hành

Tùy nhu cầu điều khiển của hệ thống, van cầu DN50 có thể được cấu tạo để vận hành trực tiếp hoặc kết hợp với bộ truyền động, nhằm phù hợp với mô hình điều tiết tại chỗ hay điều khiển từ xa.

• Van cầu 50 điều khiển cơ: Cơ cấu trục, đĩa hoạt động trực tiếp, không tích hợp bộ truyền động
• Van cầu DN50 điều khiển tự động: Kết hợp với bộ truyền động khí nén hoặc điện để điều khiển từ xa trong dây chuyền công nghiệp

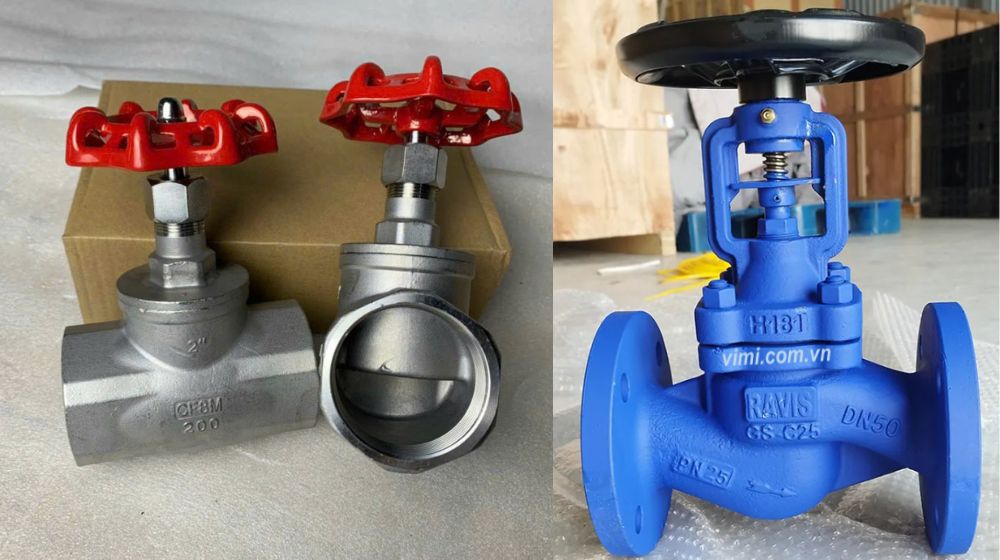

4.3 Phân loại van cầu DN50 theo kiểu kết nối

Van cầu 50 có nhiều chuẩn kết nối để tương thích với các hệ ống khác nhau, đảm bảo lắp đặt chắc chắn, an toàn áp lực và thuận tiện bảo trì.

• Kết nối mặt bích: phù hợp hệ ống DN50 tiêu chuẩn, lắp đặt chắc chắn và dễ bảo trì trên tuyến ống chính
• Kết nối ren: lắp nhanh tại các nhánh thiết bị, phù hợp hệ ống 2″ và áp lực trung bình

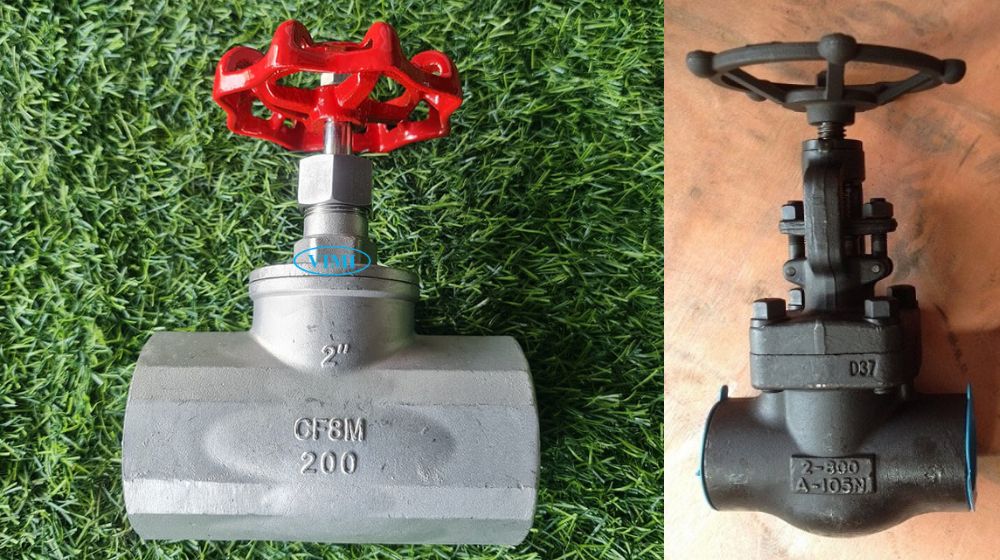

5. Ưu điểm, nhược điểm của van cầu 50

Nhờ những đặc tính của vật liệu và kiểu kết nối, van cầu DN50 có những ưu điểm siêu việt sau:

• Van cầu có thời gian đóng mở nhanh
• Có khả năng điều tiết dòng chảy lưu chất tốt
• Dễ dàng vận hành, điều khiển
• Ít bị rò rỉ hơn các loại van tương tự khác

Tuy nhiên, sản phẩm cũng có những nhược điểm:

• Áp lực dòng chảy bị giảm
• Trọng lượng nặng hơn so với các van cùng kích cỡ

6. Mua van cầu DN50 ở đâu

Van cầu DN50 có tính ứng dụng rộng và nhu cầu sử dụng lớn và hiện được phân phối bởi nhiều đơn vị trên thị trường, khiến khách hàng không tránh khỏi băn khoăn khi lựa chọn sản phẩm phù hợp về chất lượng, tiêu chuẩn và giá thành. Trong bối cảnh đó, hệ thống đại lý chúng tôi là một trong vị chuyên cung cấp van cầu 50 đến từ nhiều hãng nổi tiếng khác nhau, chứng từ xuất xứ rõ ràng, đảm bảo báo giá cạnh tranh và tư vấn kỹ thuật chi tiết
