Yamato YZR

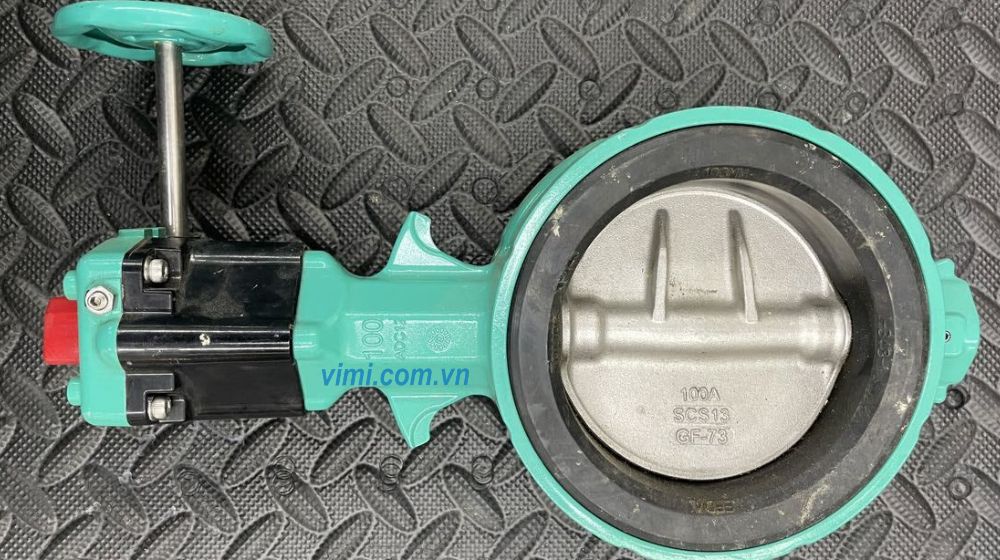

1. Tổng quan về Yamato YZR

Yamato YZR là model van bướm Yamato, điều khiển bằng tay quay tích hợp hộp số, đồng thời van thuộc Series YZ của hãng van Yamato. Tên tiếng Nhật của sản phẩm là “ギア式バタフライバルブ”, và tên tiếng Anh đầy đủ là “YZR butterfly valve”.Các ưu điểm nổi bật của Yamato YZR bao gồm:

• Thiết kế chuyên dụng cho nước nóng, hệ thống HVAC, đảm bảo độ bền và ổn định khi làm việc ở nhiệt độ cao
• Trang bị hộp số (gear box) giúp vận hành nhẹ, đặc biệt hiệu quả với đường ống kích thước lớn
• Kiểu kết nối wafer butterfly valve, lắp kẹp giữa hai mặt bích, tiết kiệm không gian và dễ thay thế
• Thuộc tiêu chuẩn JIS, áp suất 5K và 10K, phù hợp với nhiều hệ thống đường ống công nghiệp
• Độ tin cậy cao nhờ xuất xứ Nhật Bản và kiểm soát chất lượng nghiêm ngặt

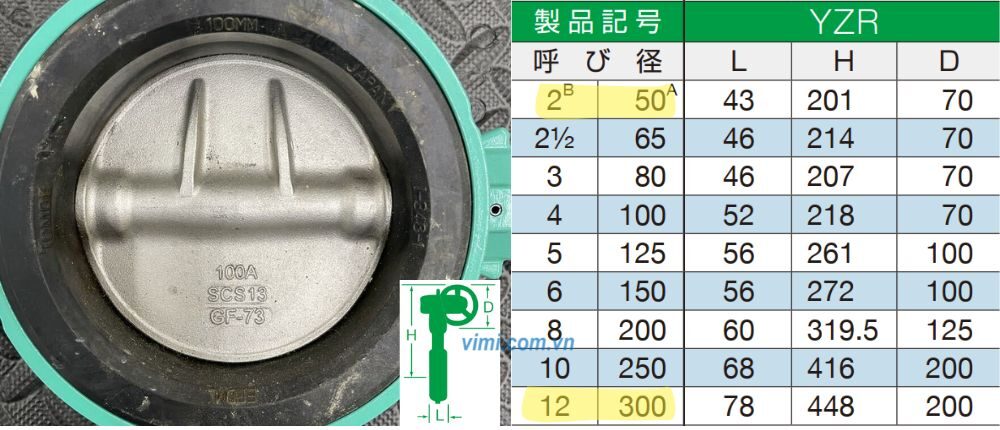

2. Kích thước chi tiết của YZR butterfly valve

YZR butterfly valve có đầy đủ các kích cỡ từ 50A ~ 200A, cho phép ứng dụng linh hoạt trong các hệ thống cấp nước nóng dân dụng và công nghiệp. Dưới đây là bảng thông số kích thước theo tài liệu kỹ thuật của hãng:

• Dải kích cỡ: 50 ~ 300A
• Chiều dài (L): 43 ~ 78 mm
• Chiều cao (H): 201 ~ 448 mm
• Đường kính tay quay (D): 70 mm ~ 200 mm

Lưu ý:

• Chiều dài L nhỏ của Yamato YZR là ưu điểm nổi bật, cho phép lắp đặt ở những vị trí hạn chế về không gian
• Cỡ 200A (hay van bướm DN200) của Yamato YZR cần hỏi thêm thông tin nhà cung cấp do catalog ghi nhận thông số riêng

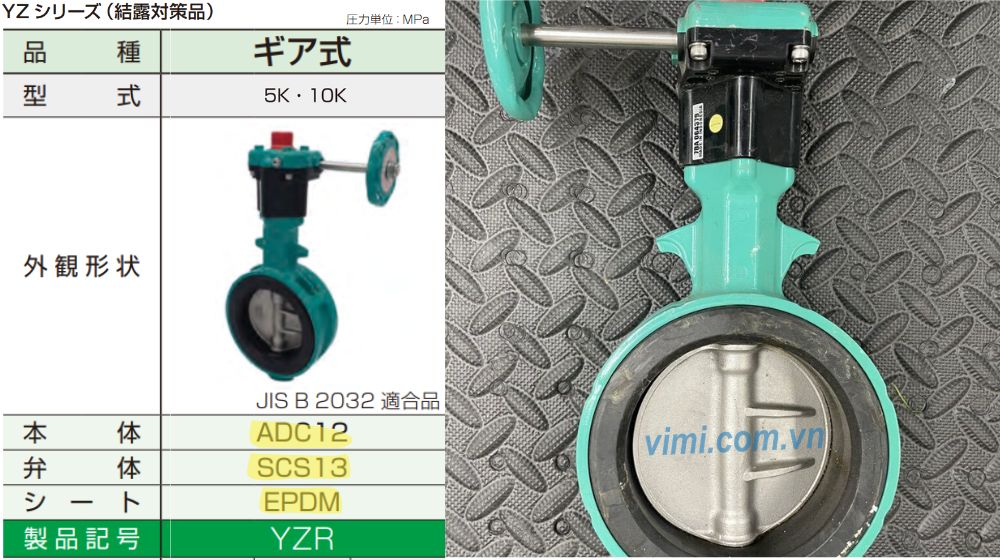

3. YZR butterfly valve làm bằng vật liệu gì

Khác với các loại van bướm wafer thông dụng ở Việt Nam chủ yếu sử dụng thân gang hoặc inox nặng, Yamato YZR nổi bật với thiết kế thân hợp kim nhôm ADC12 – một điểm khác biệt quan trọng giúp tối ưu cả về trọng lượng lẫn hiệu quả vận hành trong hệ thống HVAC

Bên cạnh thân van, các bộ phận chính của YZ butterfly valve cũng được lựa chọn vật liệu chuyên dụng:

• Đĩa van (Disc): Inox SCS13 (>Hiểu rõ hơn qua bài viết: SCS13 là gì)
• Vòng đệm kín (Seat): Cao su EPDM

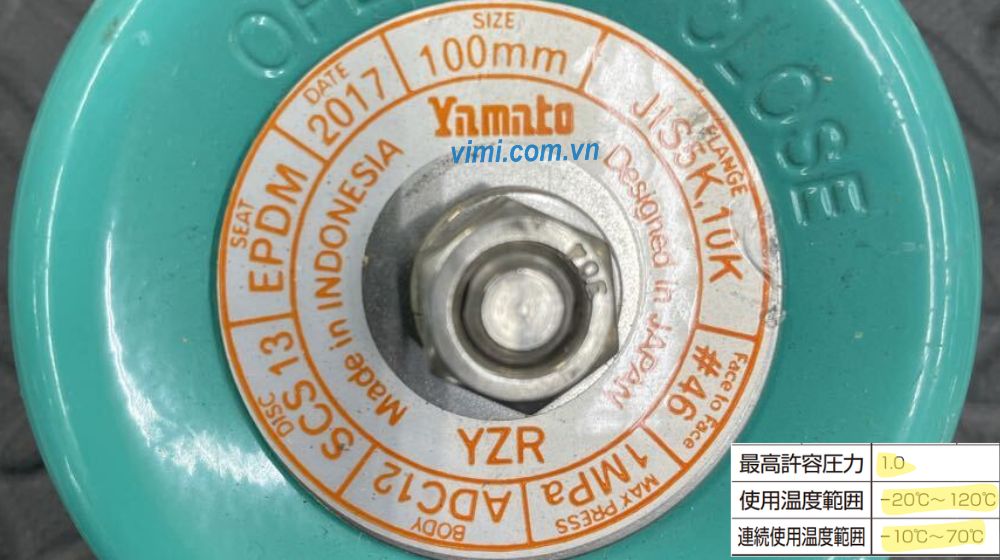

4. Áp suất và nhiệt độ làm việc của Yamato YZR

• Cấp áp: 5K / 10K
• Áp suất tối đa: 1.0 MPa
• Dải nhiệt độ sử dụng: -20°C ~ 120°C
• Nhiệt độ sử dụng liên tục: -10°C ~ 70°C

5. Chuyên gia lưu ý khi sử dụng Yamato YZR

Dù Yamato YZR là thiết bị van bướm tay quay chuyên dụng được thiết kế kỹ lưỡng, người dùng cần nắm rõ các yêu cầu và hạn chế đặc thù để tránh hư hỏng sớm và đảm bảo hệ thống vận hành an toàn:

• Yamato YZR chuyên dùng cho hệ thống nước nóng, không nên thay thế cho nước lạnh do vật liệu tối ưu cho nhiệt độ cao. Nhiệt độ khuyến nghị ≤ 80°C để đảm bảo tuổi thọ
• Van có tính năng chống đọng sương, nhưng không tuyệt đối. Khi độ ẩm >80% hoặc môi trường biến đổi nhanh, vẫn có thể xảy ra ngưng tụ → nên bọc cách nhiệt phần điều khiển
• Lắp kiểu wafer kẹp giữa hai mặt bích, cần siết bu lông đều để tránh rò rỉ. Không lắp sát van wafer khác, nên có đoạn ống đệm. Với đường ống ngang, trục van nên đặt ngang hoặc hướng lên
• Tránh mở <30° trong thời gian dài để hạn chế cavitation, rung và hư hỏng seat/đĩa
• Ít cần bảo trì, nhưng nên kiểm tra seat và hộp số định kỳ 2 ~ 3 năm, đặc biệt trong môi trường nhiệt độ biến động
