Yamato BVHB

Yamato BVHB được đánh giá cao về độ tin cậy trong các hệ thống lưu chất hiện nay. Với thiết kế tối ưu, Yamato BVHB đáp ứng tốt nhu cầu sử dụng linh hoạt trong nhiều điều kiện khác nhau. Hãy cùng các kỹ sư của chúng tôi tìm hiểu về loại van đặc biệt này trong nội dung dưới đây

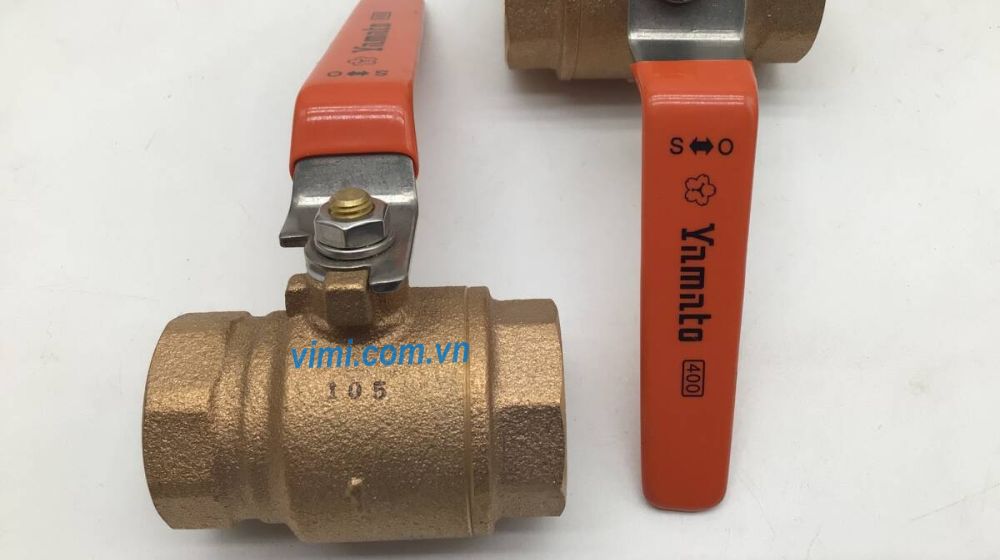

1. Yamato BVHB là loại van gì

Yamato BVHB là một trong những model van bi Yamato tiêu biểu của thương hiệu Yamato Valve (Nhật Bản), được thiết kế hướng đến độ bền cao và khả năng vận hành ổn định trong nhiều điều kiện làm việc khác nhau. Các đặc điểm chính của Yamato BVHB:

• Là dòng van bi đồng với độ bền và khả năng chống ăn mòn tốt
• Vận hành bằng tay gạt, giúp đóng/mở nhanh chóng
• Thuộc nhóm chịu áp suất cao 400 PSI
• Thiết kế nhỏ gọn, dễ lắp đặt và bảo trì
• Độ kín cao, hạn chế rò rỉ trong quá trình sử dụng

Ngoài ra, Yamato BVHB còn có tên gọi tiếng Anh là “BVHB ball valve”, thường được sử dụng phổ biến trong các tài liệu kỹ thuật, catalog và bản vẽ liên quan

2. Thiết kế full bore của BVHB ball valve

Điểm nổi bật trong cấu trúc của Yamato BVHB chính là thiết kế Full Bore (lỗ hở toàn phần), mang lại hiệu suất dòng chảy tối ưu trong hệ thống khi sử dụng dòng van Yamato này:

• Đặc điểm: Đường kính lỗ xuyên tâm của bi van được gia công bằng đúng kích thước danh nghĩa của đường ống, tạo nên một tiết diện dòng chảy đồng nhất
• Lợi ích: Cho phép lưu chất đi qua một cách trơn tru, không bị cản trở, từ đó giảm thiểu đáng kể tổn thất áp suất và hạn chế tối đa nguy cơ tích tụ cặn hay tắc nghẽn bên trong van

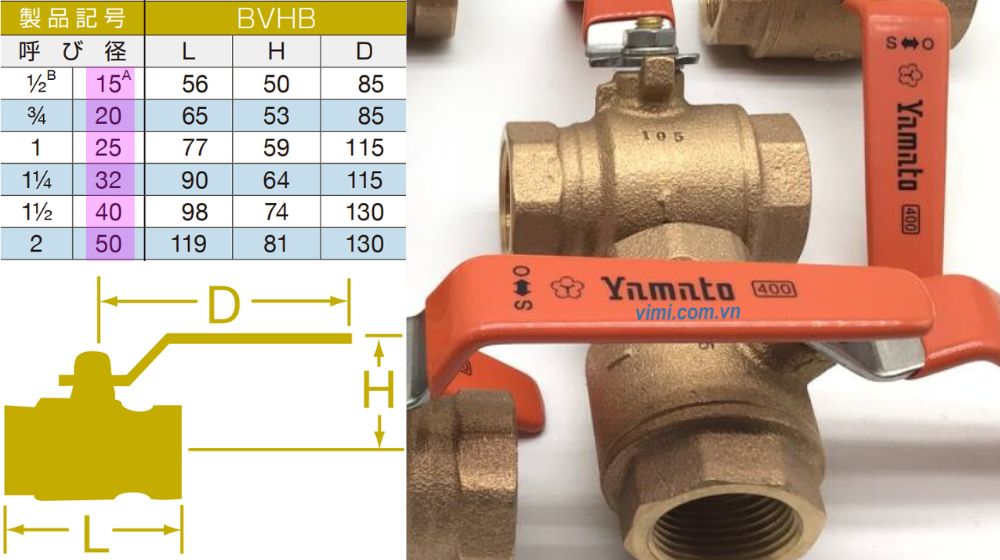

3. Kết nối và kích thước của Yamato BVHB

Yamato BVHB là dòng van bi nối ren, được thiết kế phù hợp với các hệ thống đường ống dân dụng và công nghiệp quy mô nhỏ, trung bình. Về kích thước, van được sản xuất theo các cỡ tiêu chuẩn hệ inch từ 1/2” ~ 2” (tương đương cỡ van bi DN15 ~ van bi DN50). Dưới đây là kích thước chi tiết của BVHB ball valve:

• Kích cỡ danh nghĩa: 15A ~ 50A
• Chiều dài thân van (L): 56 ~ 119mm
• Chiều cao từ tâm van đến đỉnh (H): 50 ~ 81mm
• Chiều dài tay gạt (D): 85 ~ 130mm

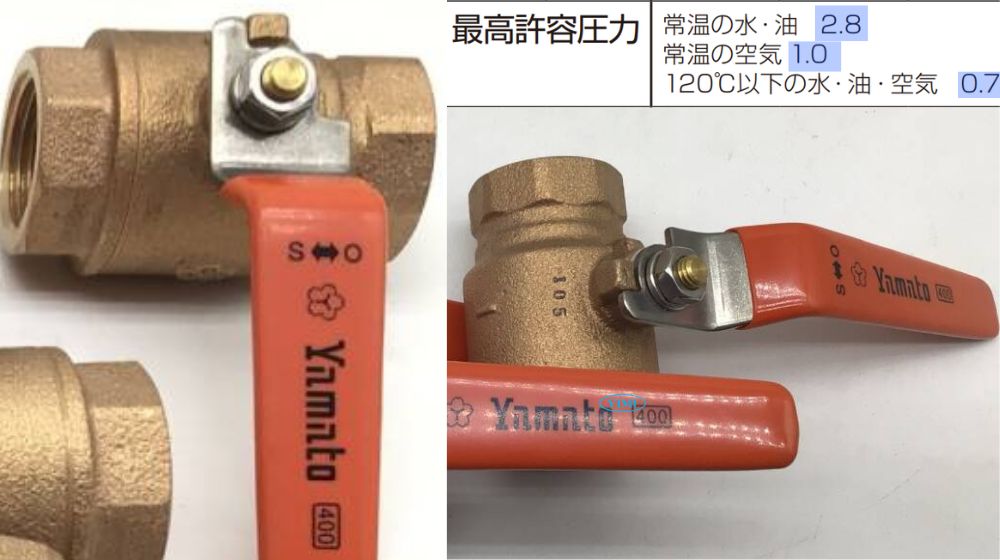

4. Áp suất và nhiệt độ làm việc của BVHB ball valve

Yamato BVHB thuộc cấp áp 400 PSI, tương đương khoảng 2.8 MPa, cho phép van làm việc ổn định trong các hệ thống có áp lực tương đối cao. Đây là mức áp suất phù hợp với nhiều ứng dụng thực tế như hệ thống cấp nước, khí nén và dầu nhẹ. Cụ thể

• Áp suất: Khả năng chịu áp lực lên đến 2.8 MPa (đối với nước, dầu ở nhiệt độ thường) và 1.0 MPa đối với không khí
• Nhiệt độ: Hoạt động ổn định trong khoảng nhiệt độ khoảng 120°C, phù hợp cho cả hệ thống nước lạnh và nước nóng

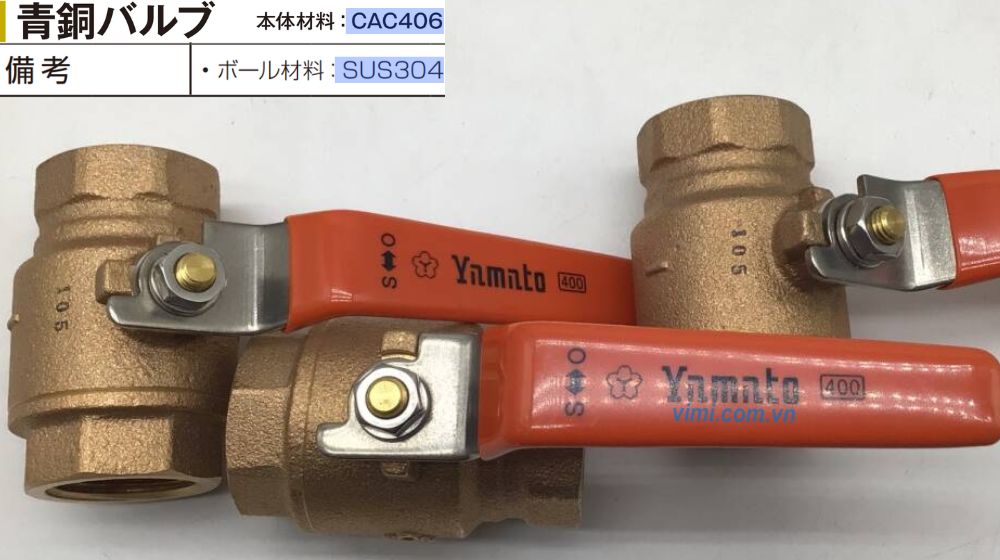

5. Thân Yamato BVHB làm bằng vật liệu gì

BVHB ball valve là dòng van bi tay gạt được chế tạo phần thân bằng vật liệu đồng cao cấp, nhờ đó, van đảm bảo độ kín, độ bền và tuổi thọ ổn định trong quá trình vận hành lâu dài. Các bộ phận chính và vật liệu đi kèm như sau:

• Thân van và nắp thân: Làm bằng đồng thanh thiếc mác CAC406 (tương đương với đồng BC6)
• Bi van: Làm từ thép không gỉ SUS 304
• Đệm làm kín): Sử dụng nhựa PTFE (>Hiểu sâu hơn qua bài viết PTFE là gì)
• Tay gạt: Chế tạo từ thép hoặc hợp kim, bên ngoài có bọc nhựa

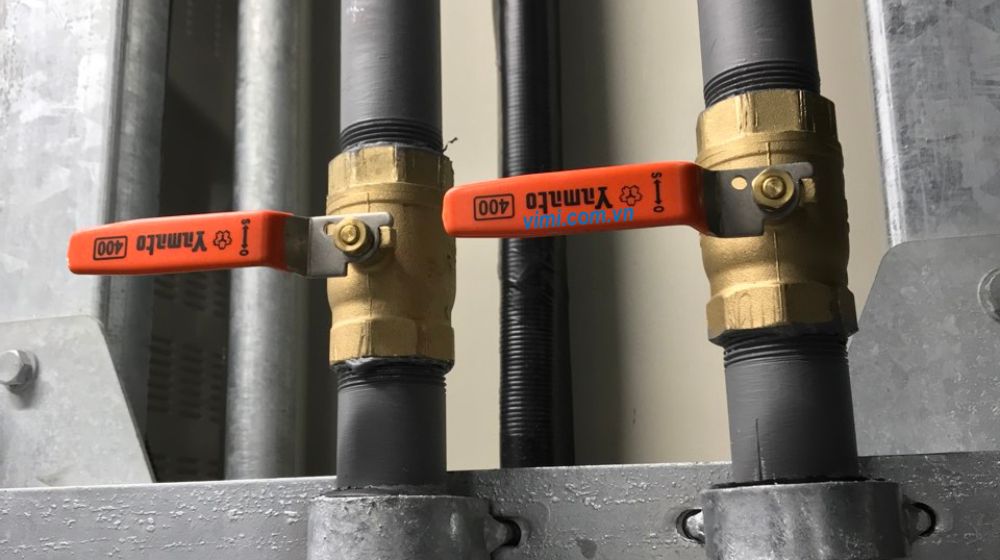

6. Ứng dụng thực tế của Yamato BVHB

Nhờ thiết kế gọn, kết nối ren tiện lợi, BVHB ball valve được sử dụng linh hoạt trong nhiều hệ thống đường ống khác nhau, một số ứng dụng tiêu biểu có thể kể đến như sau:

• Phù hợp lắp đặt trong đường ống cấp thoát nước tòa nhà, hệ thống kỹ thuật và đặc biệt là hệ thống PCCC
• Thích hợp cho các đường ống dẫn dầu bôi trơn, dầu thủy lực, nhờ khả năng chịu áp lên đến 400PSI
• Van hoạt động hiệu quả trong môi trường khí nén, với áp suất làm việc lên đến 10bar
