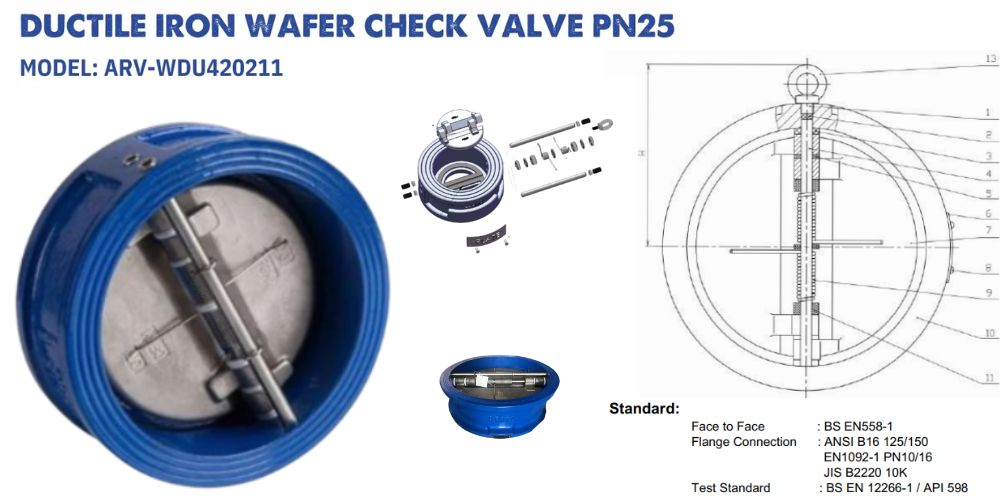

ARV–WDU420211 là một model van thuộc dòng van 1 chiều Arita được nhập khẩu chính hãng từ Malaysia. Van được làm từ gang nên có chất lượng tốt và giá thành rẻ nên được nhiều người tin dùng.
1. Thông số kỹ thuật của ARV-WDU420211
- Thương hiệu: Van Arita
- Model: ARV–WDU420211
- Kích thước: DN50 ~ DN600
- Kết nối: Wafer kẹp mặt bích
- Tiêu chuẩn: ANSI B16125/150, EN1092-1 PN10/16, JIS B2220 10K
- Nhiệt độ: Max 80 độ C
- Áp suất: 16 bar
2. ARV-WDU420211 vật liệu chế tạo
Arita ARV-WDU420211 có thân làm bằng gang CI (Cast iron) nên được xếp vào loại van 1 chiều gang.

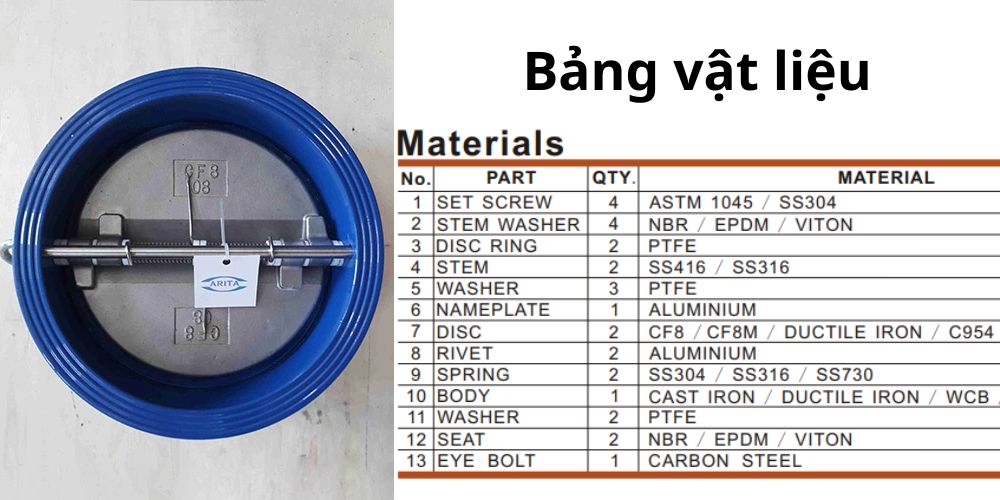

Cấu tạo chi tiết của van này như sau:
No | Part – Tên bộ phận | QTY – Số lượng | Material – vật liệu |
1 | Set Screw – Ốc vít | 4 | ASTM 1045/SS304 |
2 | Stem Washer | 4 | NBR/EPDM/VITON |
3 | Disc Ring | 2 | PTFE |
4 | Stem – Trục | 2 | SS416/SS316 |
5 | Washer | 3 | PTFE |
6 | Nameplate | 1 | ALUMINIUM |
7 | Disc – Đĩa | 2 | CF8/CF8M/DUCTILE IRON/C954 |
8 | Rivet | 2 | ALUMINIUM |
9 | Spring – Lò xo | 2 | SS304/SS316/SS730 |
10 | Body – Thân | 1 | CAST IRON/DUCTILE IRON/WCB |
11 | Washer | 2 | PTFE |
12 | Seat | 2 | NBR/EPDM/VITON |
13 | Eye Bolt | 1 | CARBON STEEL |
3. Kết nối và kích cỡ
Model Arita ARV-WDU420211 thuộc chủng van 1 chiều cánh bướm và kết nối với đường ống theo dạng kẹp wafer, cụ thể van được kẹp giữa hai mặt bích của đường ống.
ARV-WDU420211 được sản xất với nhiều tùy chọn kích cỡ từ DN50 ~ DN600 giúp đáp ứng được đa dạng yêu cầu vận hành.

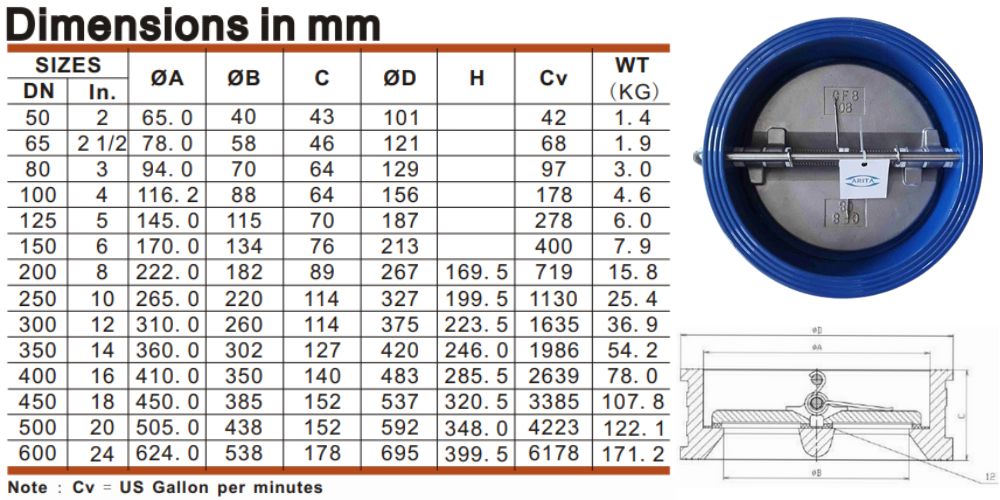

DN | Inch | ØA | ØB | C | ØD | CV | WT |
50 | 2 | 65 | 40 | 43 | 101 | 42 | 1.4 |
65 | 2 1/2 | 78 | 58 | 46 | 121 | 68 | 1.9 |
80 | 3 | 94 | 70 | 64 | 129 | 97 | 3 |
100 | 4 | 116.2 | 88 | 64 | 156 | 178 | 4.6 |
125 | 5 | 145 | 115 | 70 | 187 | 278 | 6 |
150 | 6 | 170 | 134 | 76 | 213 | 400 | 7.9 |
200 | 8 | 222 | 182 | 89 | 267 | 719 | 15.8 |
250 | 10 | 265 | 220 | 114 | 327 | 1130 | 25.4 |
300 | 12 | 310 | 260 | 114 | 375 | 1635 | 36.9 |
350 | 14 | 360 | 302 | 127 | 420 | 1986 | 54.2 |
400 | 16 | 410 | 350 | 140 | 483 | 2639 | 78 |
450 | 18 | 450 | 385 | 152 | 537 | 3385 | 107.8 |
500 | 20 | 505 | 438 | 152 | 592 | 4223 | 122.1 |
600 | 24 | 624 | 538 | 178 | 695 | 6178 | 171.2 |

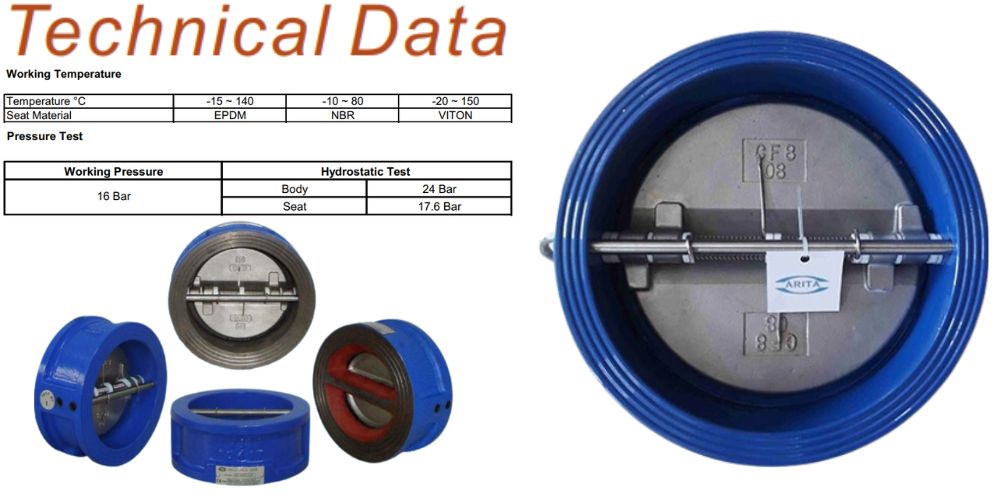

4. Áp suất làm việc của ARV-WDU420211
Arita ARV-WDU420211 làm việc hiệu quả ở áp lực 16 bar. Ngoài ra, phần thân van có thể chịu áp tối đa là 24 bar và gioăng kín chịu áp lên tới 17.6 bar.
5. Tìm mua ARV-WDU420211 ở đâu
Hiện nay trên thị trường, người dùng có thể đặt mua van từ hãng sản xuất tại Malaysia hoặc trên các sàn thương mại điện tử. Tuy nhiên để tiết kiệm thời gian chờ giao hàng và tránh mua phải hàng kém chất lượng, người mua hàng nên liên hệ với các đại lý phân phối lớn và chính thức tại Việt Nam như chúng tôi để nhận được hàng nhanh chóng và được tư vấn kỹ lưỡng từ các sales engineer.
