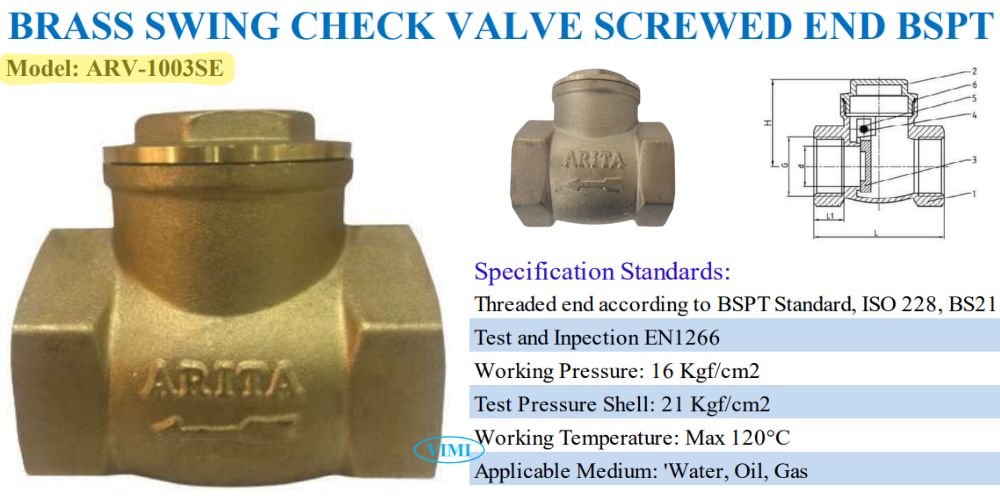

ARV-1003SE là một trong những dòng van 1 chiều lá lật tới từ thương hiệu van Arita. Van được làm bằng đồng thau và có dải kích rộng từ DN15~ DN80.
1. Thông số kỹ thuật
- Chủng loại: Van 1 chiều Arita
- Model: ARV-1003SE
- Vật liệu thân: Đồng thau (Brass)
- Kích thước: DN15 ~ DN80
- Kết nối: ren
- Tiêu chuẩn: BSPT Standard, ISO 228, BS21
2. Vật liệu chế tạo của ARV-1003SE
Arita ARV-1003SE là loại van 1 chiều đồng được đúc hoàn toàn bằng đồng thau chất lượng cao, cấu tạo chi tiết của van như sau:
- Nắp capô: Đồng thau
- Đĩa van: Đồng thau
- Thanh đồng: Đồng thau
- Packing gland: Polysulfone
3. Bảng kích thước của van
Arita ARV-1003SE sử dụng kết nối kiểu ren, đây là kiểu kết nối rất phổ biến trong các đường ống nhỏ gọn trong công nghiệp và dân dụng.
Van được thiết kế với dải kích thước rộng, cụ thể van có kích thước từ DN15(1/2″) ~ DN80 (3″):
SIZE | 1/2” | 3/4” | 1” | 1 1/4” | 1 1/2” | 2”’ | 2 1/2” (PN10) | 3” (PN10) |
L | 50 | 57 | 66 | 70 | 75 | 95 | 100 | 139 |
L1 | 11.5 | 12.5 | 14 | 15.5 | 16.5 | 19 | 19 | 20 |
d | 13.5 | 18 | 24 | 27 | 35.5 | 41 | 53 | 66 |
H | 33.5 | 39.5 | 45.5 | 53.5 | 58 | 63 | 79 | 87 |

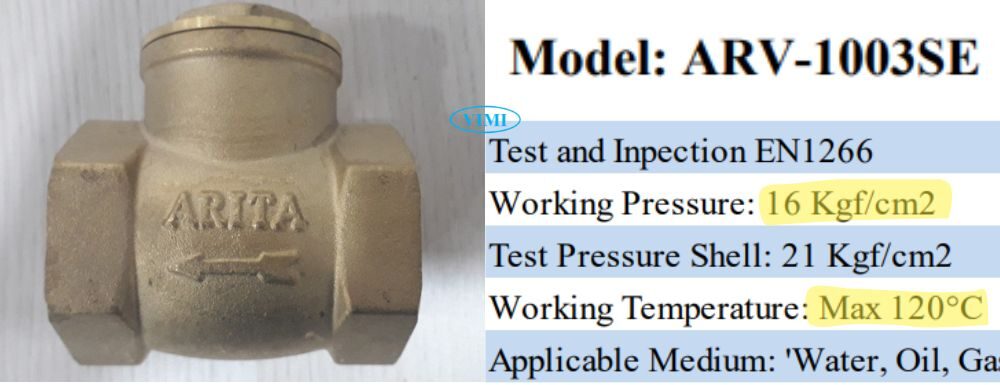

4. Lưu chất, áp suất và nhiệt độ
Arita ARV-1003SE hoạt động tốt trong các môi trường như nước, dầu & gas. Ngoài ra, van có thể chịu được nhiệt độ và áp suất cao, cụ thể:
- Áp suất làm việc: PN16
- Phạm vi nhiệt độ: 0 ~ 120 độ C
5. Các van 1 chiều khác cùng nhãn hiệu Arita
Arita là một trong những thương hiệu đi đầu về ngành công nghiệp van thuộc phân khúc Malaysia, sản xuất các loại van 1 chiều phục vụ cho công nghiệp và dân dụng. Ngoài model van 1 chiều ARV-1003SE còn có 2 model dưới đây:
- DI-SC-PN16: Model van 1 chiều gang lá lật Arita
- ARV-WDU420211: Model van 1 chiều cánh bướm gang Arita
