DI-SC-PN16 là một model thuộc chủng loại van 1 chiều Arita thuộc phân khúc Malaysia. Van thuộc loại lá lật đóng mở tự động nhờ áp lực của dòng chảy tác động lên đĩa van và ngăn dòng chảy 1 chiều hiệu quả.

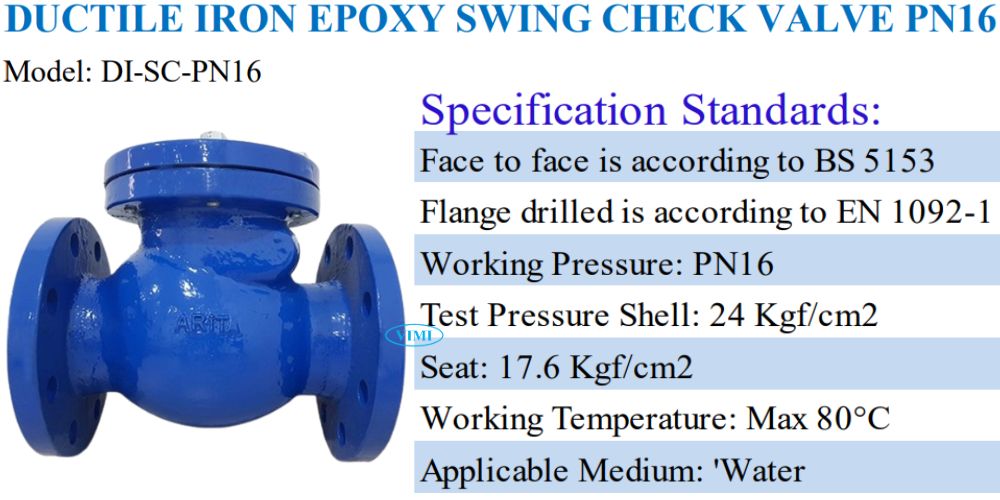

1. Thông số kỹ thuật của DI-SC-PN16
- Thương hiệu: Van Arita
- Model: DI-SC-PN16
- Kích thước: DN50 ~ DN300
- Kết nối: Mặt bích
- Tiêu chuẩn: BS 5153
- Áp suất: PN16
- Nhiệt độ: Max 80°C
- Môi chất: Nước
2. Đặc điểm vật liệu chế tạo
Van Arita DI-SC-PN16 thuộc dòng van 1 chiều gang có thân làm bằng gang cầu chắc chắn, kết hợp với các bộ phận làm bằng đồng thau và thép không gỉ để đảm bảo độ bền và hiệu suất.

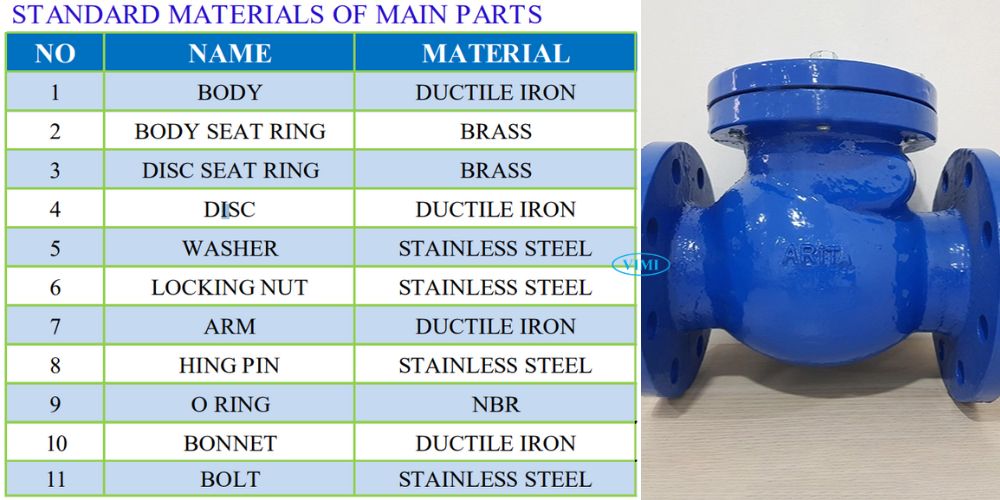

Dưới đây là bảng chi tiết vật liệu của van:
NO – Số thứ tự | NAME – Tên bộ phận | MATERIAL – Vật liệu |
1 | BODY – Thân | DUCTILE IRON – Gang cầu |
2 | BODY SEAT RING | BRASS – Đồng thau |
3 | DISC SEAT RING | BRASS |
4 | DISC – Đĩa | DUCTILE IRON |
5 | WASHER | STAINLESS STEEL – Thép không gỉ |
6 | LOCKING NUT | STAINLESS STEEL |
7 | ARM | DUCTILE IRON |
8 | HING PIN | STAINLESS STEEL |
9 | O RING | NBR |
10 | BONNET | DUCTILE IRON |
11 | BOLT | STAINLESS STEEL |
3. Kết nối và kích cỡ của van
Van Arita DI-SC-PN16 sử dụng kết nối mặt bích giúp duy trì độ kín khít cao và được thiết kế với dải kích thước rộng từ DN50 ~ DN300, đáp ứng đa dạng nhu cầu sử dụng.

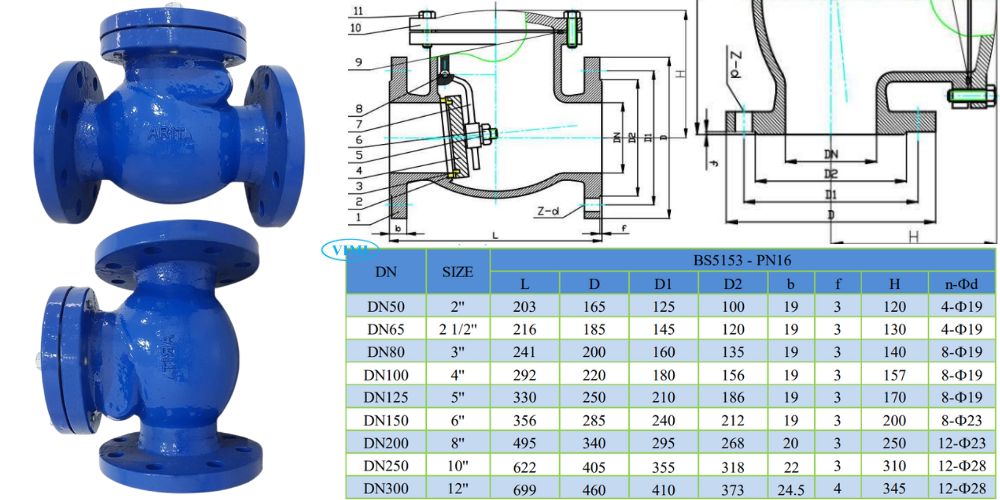

Bảng kích cỡ chi tiết của van như sau:
DN | SIZE | BS5153 – PN16 | |||||||
L | D | D1 | D2 | b | f | H | n-Фd | ||
DN50 | 2” | 203 | 165 | 125 | 100 | 19 | 3 | 120 | 4-Ф19 |
DN65 | 2 1/2” | 216 | 185 | 145 | 120 | 19 | 3 | 130 | 4-Ф19 |
DN80 | 3” | 241 | 200 | 160 | 135 | 19 | 3 | 140 | 8-Ф19 |
DN100 | 4” | 292 | 220 | 180 | 156 | 19 | 3 | 157 | 8-Ф19 |
DN125 | 5” | 330 | 250 | 210 | 186 | 19 | 3 | 170 | 8-Ф19 |
DN150 | 6” | 356 | 285 | 240 | 212 | 19 | 3 | 200 | 8-Ф23 |
DN200 | 8” | 495 | 340 | 295 | 268 | 20 | 3 | 250 | 12-Ф23 |
DN250 | 10” | 622 | 405 | 355 | 318 | 22 | 3 | 310 | 12-Ф28 |
DN300 | 12” | 699 | 460 | 410 | 373 | 24.5 | 4 | 345 | 12-Ф28 |

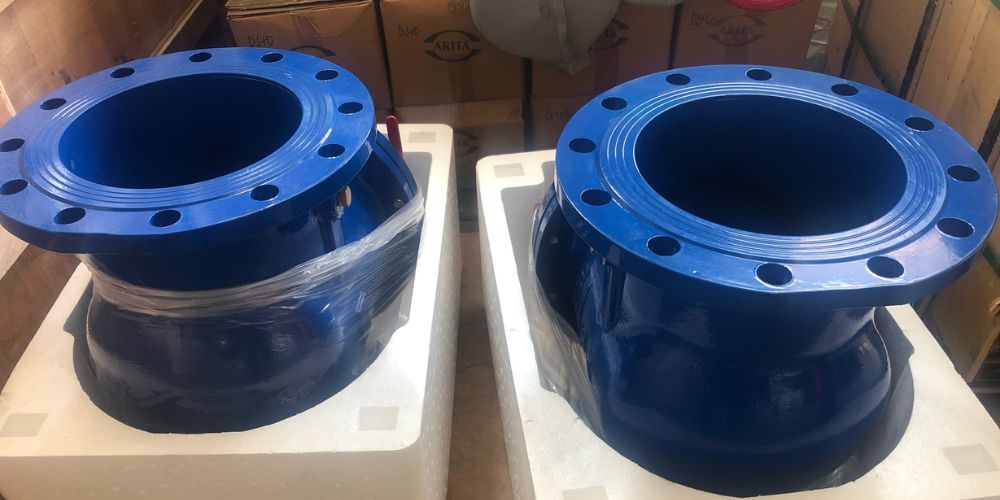

4. Kho Arita DI-SC-PN16
Trong thực tế sử dụng, các dòng van 1 chiều của Arita nói chung và van 1 chiều gang lá lật Arita DI-SC-PN16 được nhiều người quan tâm. Để đáp ứng nhu cầu này, công ty chúng tôi luôn tồn kho số lượng lớn và đa dạng các chủng loại của Arita ở kho Hà Nội và Hồ Chí Minh.
Chúng tôi cam kết giao hàng trong thời gian ngắn nhất, hàng hóa đầy đủ chứng từ CO – CQ. Ngoài ra, đội ngũ sales engineer giàu kinh nghiệm luôn sẵn sàn hỗ trợ và đưa ra giải pháp kịp thời cho khách hàng.
