Ống Bourdon là gì

Ống Bourdon là gì? Trong lĩnh vực thiết bị đo, hẳn bạn đã biết tới đồng hồ áp suất ống Bourdon. Tuy nhiên vẫn có ít ai vẫn cảm thấy xa lạ đối với cái tên Bourdon Tube này.

1 Ống Bourdon là gì

Ống Bourdon là gì? Là một trong những phụ kiện quan trọng của đồng hồ đo áp suất ống Bourdon.

Có niên đại từ giữa thế kỷ XIX, ống được sản xuất bằng cách làm phẳng một ống có tiết diện tròn đến mặt cắt và uốn thành hình chữ C. Một đầu được cố định và nối với áp suất cần đo. Đầu kia được đóng lại và để trống.

Ống Bourdon là một thiết bị dùng cho áp kế, được sử dụng để đo áp suất tương đối nằm trong khoảng từ 0,6 bar đến 7000 bar. Phụ kiện này là một thiết bị đo áp suất hoạt động bằng cơ học. Ống Bourdon là những ống có rỗng ruột với mặt cắt ngang hình và được ép thành hình bầu dục.

2 Vật liệu chế tạo ống gồm 3 loại chính

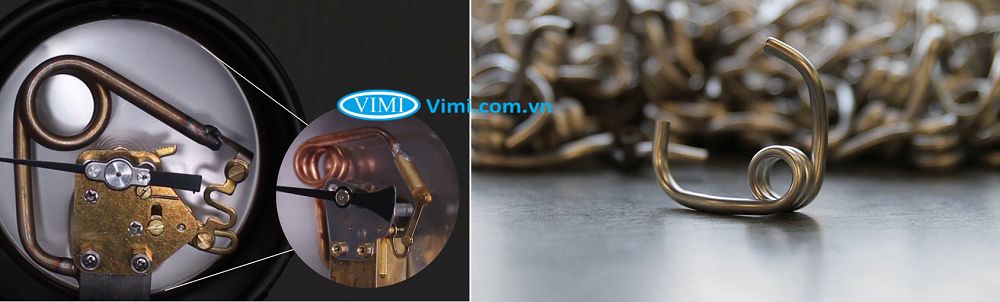

Chất liệu chế tạo nên Ống Bourdon là gì? Để có thể phù hợp với mọi hệ thống sử dụng cũng như đảm bảo được độ phản ứng nhạy bén đối với áp suất của hệ thống. Ống Bourdon là một ống tiết diện gần như hình chữ nhật hoặc hình elip được làm từ các vật liệu như thép không gỉ hoặc đồng phốt pho

Hợp kim đồng

• Được làm từ đồng và thiếc, và là loại hợp kim đầu tiên được phát triển cách đây khoảng bốn nghìn năm.
• Độ dẫn điện và nhiệt tốt
• Cớ độ bền, độ dẻo tương đối
• Khả năng chống ăn mòn tuyệt vời

Phosphor bronze

• Khả năng chống ăn mòn rất tốt.
• Dẫn điện tốt.
• Hệ số ma sát thấp.
• Độ đàn hồi tuyệt vời.

Inox – thép không gỉ

• Có khả năng chống ăn mòn
• Chịu nhiệt – Các lớp hợp kim crom và niken cao đặc biệt chống đóng cặn và giữ được độ bền cao ở nhiệt độ cao.
• Ưu điểm về độ bền
• Dễ chế tạo – Các kỹ thuật sản xuất thép hiện đại có nghĩa là thép không gỉ có thể được cắt hàn, uốn, tạo hình, gia công
• Khả năng chống va đập

Tìm hiểu thêm inox là gì

3 Ứng dụng vào đồng hồ gồm nhiều hình dạng khác nhau

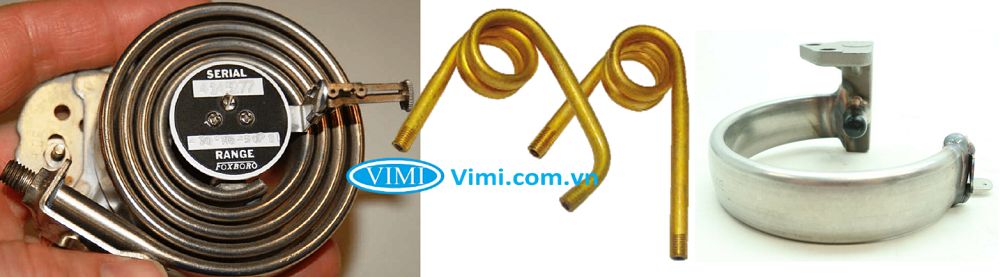

Như đã nói ở phần Ống Bourdon là gì? Ta biết được ống được ép thành hình elip, khi được ứng dụng vào đồng hồ áp suất, phụ kiện này được uốn cong thành 3 kiểu khác nhau. Đây là ba loại cơ bản của Ống Bourdon.

• C-type : được uốn cong thành hình chữ C
• còn đây là 2 kiểu được ốn theo hình xoắn ống

• spiral-type
• helical-type

Với việc uốn cong ống Bourdon này sẽ tiếp kiệm được không gian chiếm dụng của ống, cũng như khi tiếp xúc ống sẽ giãn ra hoặc co vào mà không ảnh hưởng tới mặt đồng hồ.

4 Công dụng mà phụ kiện mang lại cho đồng hồ

Công dụng của Ống Bourdon là gì? Như ta đã biết, ống bourdon được sử dụng để đo áp suất trong một hệ thống.

Với việc áp dụng vào đồng hồ áp suất, ống giúp cho người dùng biết một cách trực quan về mức áp suất đo được, đảm bảo lượng áp suất không vượt quá mức tối đa hoặc khom lưng quá thấp.

Có nhiều đồng hồ đo áp suất , tuy nhiên đồng hồ đo ống bourdon có lẽ là một trong những loại thông dụng nhất. Việc đo áp suất chính xác đảm bảo hệ thống hoạt động hiệu quả, bảo vệ các thiết bị hoặc hệ thống khác trong nhà máy. Hầu hết tất cả các đồng hồ đo áp suất hiện đại sẽ dựa trên mô hình từ năm 1849, do độ chính xác, tuyến tính và độ nhạy cực cao của đồng hồ đo bourdon.

5 Đồng hồ áp suất ống Bourdon

Như đã tìm hiểu đồng hồ áp suất Ống Bourdon là gì? Ta biết rằng:

Máy đo áp suất dạng ống Bourdon là một trong những dụng cụ đo áp suất trực quan ban đầu, được phát minh bởi Eugene Bourdon, người Pháp. Đồng hồ đo này được thiết kế vào năm 1849 và vẫn là một trong những loại đồng hồ đo áp suất được sử dụng rộng rãi nhất.

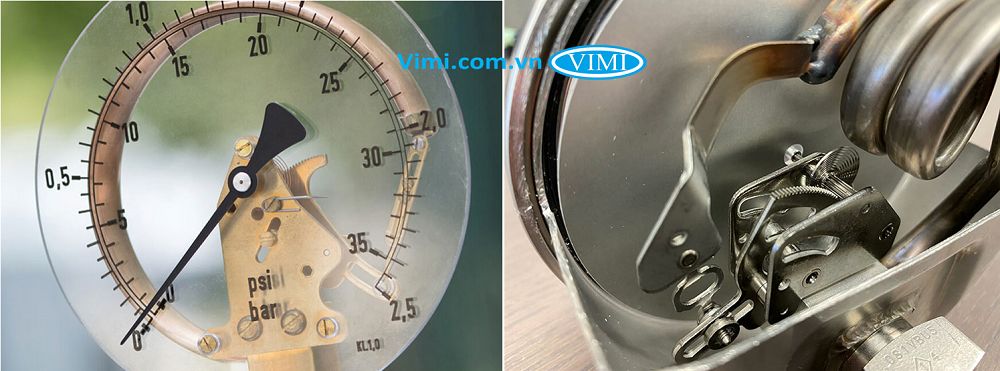

Khi chất lỏng hoặc chất khí sẽ đi vào ống bourdon của đồng hồ. Lưu chất sẽ đi vào phía trong ống bourdon, làm cho ống bourdon giãn ra. Thông qua bộ phận khớp nối, truyền chuyển động làm bánh răng quay. Khi đó, kim chuyển động sẽ chỉ thị lên trên mặt đồng hồ kết quả tương ứng cho áp suất được đưa vào từ ống bourdon và chúng ta sẽ đọc được áp suất hiện đang có là bao nhiêu.

6 Các bước để chế tạo nên đồng hồ áp suất ống Bourdon

Hãy cùng chúng tôi xem video dưới đây để biết thêm ống Bourdon là gì, ứng dụng vào đồng hồ đo áp suất.
