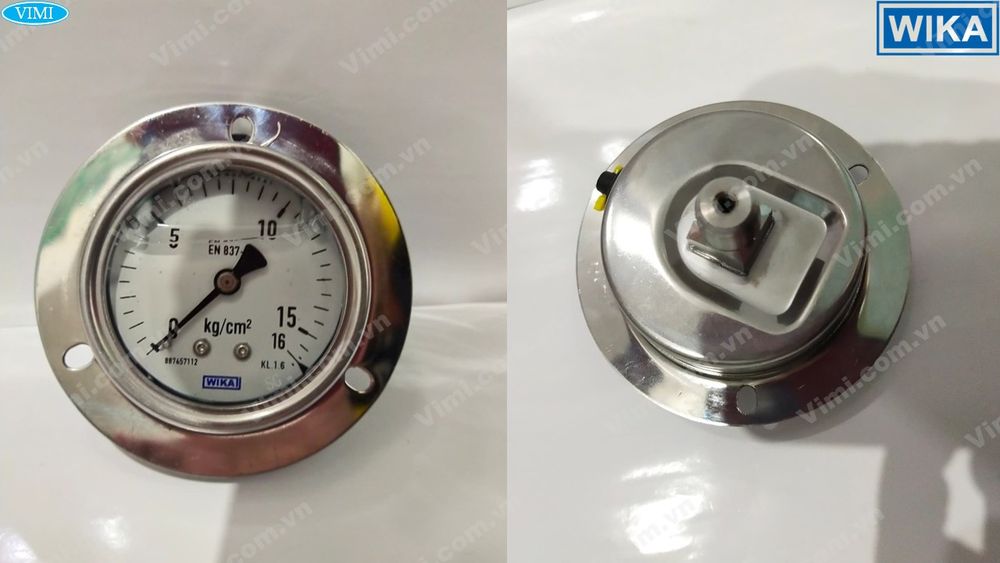

Áp kế Wika 232.50

Wika 232.50 và đồng hồ áp suất Wise là một trong những model sản phẩm được sử dụng phổ biến nhất trên thị trường hiện nay. Và đặc biệt, nhất là Việt Nam, trong các hệ thống PCCC rất tin dùng sản phẩm mang model 232.50 này.

1. Đồng hồ áp suất Wika

Đồng hồ áp suất WIKA là một trong những thương hiệu sản xuất dụng cụ đo lường nổi tiếng và hàng đầu thế giới. Được sản xuất trên dây chuyền tiên tiến và hiện đại nhất, không ngừng cải tiến và kiểm tra chất lượng để đảm bảo luôn cho ra đời sản phẩm đẹp nhất, tốt nhất.

Một trong những phát minh vĩ đại, áp kế WIKA có nhiều loại khác nhau, bổ sung nhiều đặc tính khác nhau và công dụng khác nhau. Bạn có thể chọn mô hình áp kế phù hợp với hệ thống của riêng bạn. Và tất nhiên trong số đó không thể bỏ qua Wika 232.50 với chất liệu full inox mang đến hiệu quả tuyệt vời.

2. Model Wika 232.50

Wika 232.50 là đồng hồ đo áp suất dạng ống Bourdon chất lượng cao này được thiết kế đặc biệt cho ngành công nghiệp chế biến. Việc sử dụng vật liệu không thay đổi chất lượng cao và thiết kế mạnh mẽ hướng đến các ứng dụng trong công ty hóa chất và quy trình kỹ thuật. Do đó, phù hợp thiết bị với môi trường và khí, cũng như trong môi trường yêu thích. Phạm vi thang đo từ 0… 0,6 đến 0… 1,600 bar [0… 10 đến 0… 20,000 psi] đảm bảo đo phạm vi cần thiết cho nhiều ứng dụng khác nhau.

Ứng dụng

• Đối với môi trường xâm thực dạng khí và lỏng không có độ nhớt cao hoặc kết tinh, cũng như trong môi trường xâm thực
• Các ngành công nghiệp hóa chất và hóa dầu, công nghiệp dầu khí, kỹ thuật điện và công nghệ nước và nước thải
• Chế tạo máy và xây dựng nhà máy nói chung

Tính năng

• Ổn định chu kỳ tải và khả năng chống sốc tuyệt vời
• Với trường hợp điền đầy (model 233.50) cho các ứng dụng có tải trọng và rung động áp suất động cao
• Hoàn toàn từ thép không gỉ
• Thang đo nằm trong khoảng từ 0… 0,6 đến 0… 1,600 bar [0… 10 đến 0… 20,000 psi]

3. Thông số kỹ thuật của Wika 232.50

Wika 232.50 được chế tạo từ những gì, chất liệu cụ thể ra sao, … hay nói chính xác hơn là thông số kỹ thuật của chính sản phẩm chúng ta đang tìm hiểu.

Tiêu chuẩn

■ EN 837-1

■ ASME B40.100

Further version

■ For oxygen, oil- and grease-free

■ Theo NACE 1) MR0175 / ISO 15156, sử dụng trong môi trường chứa H₂S trong sản xuất dầu khí

■ Theo NACE 1) MR0103 / ISO 17945, kim loại chống nứt do ứng suất hydro sunfua

■ Với bộ chống cháy khử cháy trước thể tích 2) để gắn vào vùng 0 (EPL Ga); mô hình 910.21; xem bảng dữ liệu AC 91.02

■ Phiên bản Monel; mẫu 262 và 263; xem bảng dữ liệu PM 02.33

Kích thước danh nghĩa (NS)

■ Ø 63 mm [2 ½ “]

■ Ø 100 mm [4 “]

■ Ø 160 mm [6 “]

Vị trí kết nối

■ Ngàm dưới (xuyên tâm)

■ Giá đỡ phía sau thấp hơn

■ Giá đỡ ở giữa (chỉ dành cho NS 63 [2 ½ “])

Cửa sổ

■ Kính an toàn nhiều lớp (NS 63 [2 ½ “]: Polycarbonate)

Trường hợp

■ Mức an toàn thiết kế “S1” theo EN 837-1

■ Với thiết bị thổi hơi ở chu vi vỏ, 12 giờ (NS 63 [2 ½ “]) và ở mặt sau của hộp (NS 100 [4”] và 160 [6 “])

■ Phạm vi thang đo ≤ 0 … 16 bar [≤ 0 … 300 psi] với van bù để thông hơi và vỏ hộp

Vật chất

■ Thép không gỉ 1.4301 (304)

■ Thép không gỉ 1.4571 (316 Ti)

Ring

Bayonet ring, stainless steel

Mounting

■ Without

■ Mặt bích lắp bảng điều khiển, thép không gỉ

■ Mặt bích lắp bảng điều khiển, thép không gỉ đánh bóng

■ Vòng hồ sơ hình tam giác với giá đỡ, thép không gỉ đánh bóng

■ Mặt bích lắp bề mặt, thép không gỉ

Bộ phận chuyển động

■ Thép không gỉ

■ Everlast® version

Phần tử đo lường

Loại phần tử đo Ống Bourdon, loại C hoặc loại xoắn

Vật chất

Thép không gỉ 1.4404 (316L)

Độ kín rò rỉ

■ Đã thử nghiệm Heli, tốc độ rò rỉ: <5 ∙ 10-3 mbar l / s

■ Đã thử nghiệm Heli, tốc độ rò rỉ: <1 ∙ 10-6 mbar l / s

Cấp chính xác

NS 63 [2 ½ “]

■ EN 837-1: Loại 1.6

■ ASME B40.100: ± 2% │ ± 1% │ ± 2% khoảng đo (cấp A)

NS 100 [4 “], 160 [6”]

■ EN 837-1: Loại 1.0

■ ASME B40.100: ± 1% nhịp đo (cấp 1A)

Temperature error

Độ lệch so với các điều kiện tham chiếu tại hệ thống đo: ≤ ± 0,4% trên 10°C [≤ ± 0,4% trên 18°F] của giá trị toàn thang đo.

Nhiệt độ môi trường

+20 ° C [+68 ° F]

4. Hướng dẫn sử dụng

Để đem tới sự an toàn cũng như đảm bảo đồng hồ hoạt động một cách chính xác nhất, các nhà kỹ sự Wika đã lưu ý cho người sử dụng một số điều sau đối với model sản phẩm Wika 232.50.

• Trước khi lắp đặt và vận hành, đảm bảo rằng đồng hồ đo áp suất thích hợp đã được chọn về dải đo, thiết kế và vật liệu thấm ướt (ăn mòn) phù hợp cho các điều kiện đo cụ thể. Để đảm bảo độ chính xác của phép đo và độ ổn định lâu dài đã quy định, các giới hạn tải tương ứng phải được tuân theo.
• Các dụng cụ đo áp suất chỉ có thể được lắp bởi nhân viên có tay nghề cao và sau khi được sự cho phép của giám đốc nhà máy.
• Đối với các phương tiện nguy hiểm như oxy, axetylen, khí hoặc chất lỏng dễ cháy, độc hại và các nhà máy làm lạnh, máy nén, v.v., ngoài tất cả các quy định tiêu chuẩn, cũng phải tuân theo các quy định hoặc quy định hiện hành thích hợp.
• Từ các đồng hồ đo áp suất không tương ứng với phiên bản an toàn theo EN 837 phương tiện có áp suất cao có thể bị rò rỉ ra ngoài qua cửa sổ có thể nổ trong trường hợp hỏng bộ phận. Đối với môi trường khí và áp suất làm việc> 25 bar, khuyến nghị sử dụng đồng hồ áp suất có phiên bản an toàn S3 theo EN 837-2.
• Việc không tuân thủ các quy định tương ứng có thể gây ra thương tích nghiêm trọng và / hoặc hư hỏng thiết bị.

Lắp đặt:

• Phù hợp với các quy định kỹ thuật chung cho đồng hồ đo áp suất (ví dụ: EN 837-2). Khi vặn các dụng cụ vào, lực cần thiết để thực hiện việc này không được tác dụng qua vỏ mà chỉ được tác dụng qua các tấm cờ lê được cung cấp cho mục đích này và sử dụng một dụng cụ thích hợp. Đối với ren song song, sử dụng các miếng đệm phẳng, vòng đệm kiểu thấu kính hoặc vòng đệm hồ sơ WIKA ở mặt làm kín. Với ren côn (ví dụ: ren NPT), niêm phong được thực hiện trong các ren bằng cách sử dụng vật liệu làm kín bổ sung, ví dụ: Băng PTFE (EN 837-2).
• Mô-men xoắn phụ thuộc vào niêm phong được sử dụng. Để định hướng dụng cụ đo sao cho nó có thể đọc được tốt nhất có thể, nên sử dụng kết nối với ổ cắm kẹp hoặc đai ốc liên hợp. Khi thiết bị xả khí được lắp vào đồng hồ đo áp suất, thiết bị này phải được bảo vệ để không bị chặn bởi các mảnh vụn và bụi bẩn. Với đồng hồ đo áp suất an toàn (xem k) phải có khoảng trống> 20 mm phía sau cửa xả. Sau khi cài đặt, mở van thông hơi (nếu có) hoặc đặt từ ĐÓNG sang MỞ.
• Để bảo vệ đồng hồ đo áp suất khỏi bị hư hỏng cơ học, hãy giữ chúng trong bao bì ban đầu cho đến khi lắp đặt.
