Bích mù inox JIS 10K

Mặt bích mù inox JIS 10K đóng vai trò là chốt chặn an toàn và linh hoạt nhất, trong các hệ thống đường ống đòi hỏi khả năng chịu áp suất trung bình. Mặt bích được chế tạo từ thép không gỉ cao cấp theo tiêu chuẩn công nghiệp Nhật Bản, không chỉ giúp bịt kín đầu ống hiệu quả mà còn đảm bảo tính thẩm mỹ và độ bền hóa học vượt trội

1. Định nghĩa và phân loại bích mù inox JIS 10K

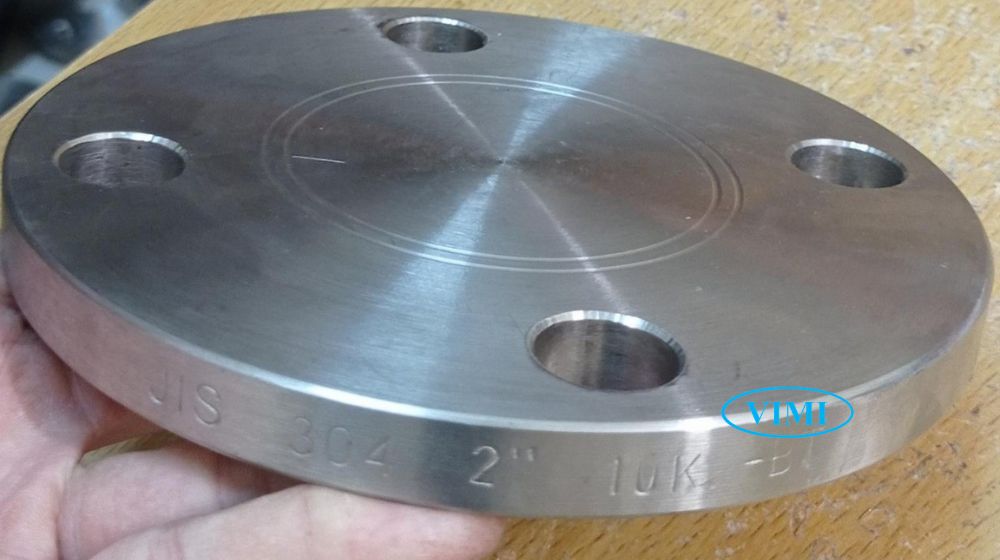

Trong hồ sơ kỹ thuật, bích mù inox JIS 10K thường được ký hiệu là BL (viết tắt của Blind Flange). Đây là một linh kiện đặc biệt vì nó không có lỗ thông ở trung tâm như các loại bích rỗng thông thường.

• Đặc điểm: Là một tấm đĩa tròn đặc, có các lỗ bu lông xung quanh chu vi để kết nối với các mặt bích khác
• Chức năng: Sử dụng để bịt kín hoàn toàn đầu ống, các lỗ chờ trên bình áp lực hoặc các đầu van khi chưa cần kết nối hệ thống
• Kích thước: Sản phẩm cực kỳ đa dạng, đáp ứng các kích thước định danh từ nhỏ nhất là 10A cho đến những kích cỡ khổng lồ lên tới 1500A

2. Kích thước tiêu chuẩn của bích mù inox JIS 10K

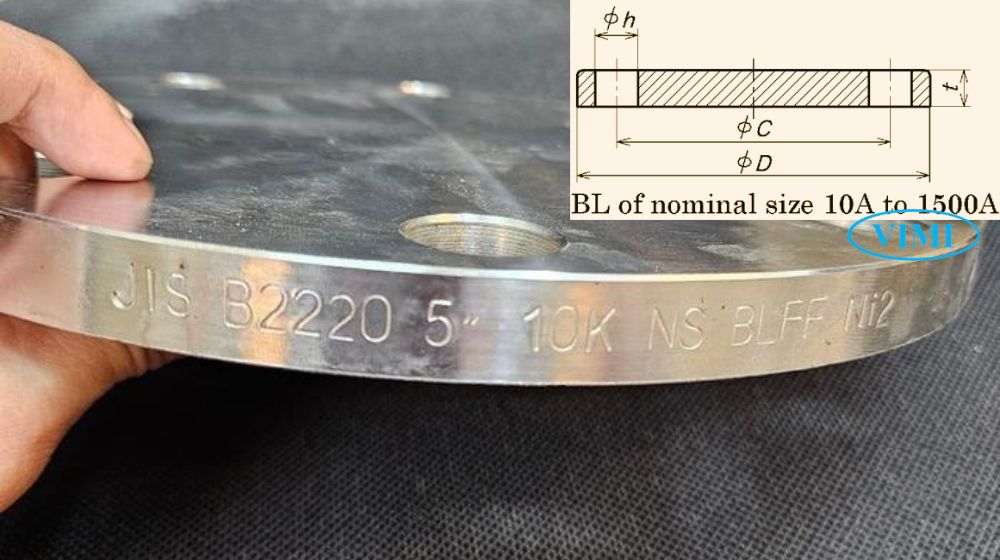

Các thông số kích thước của bích mù inox 10K nằm trong bảng tiêu chuẩn mặt bích 10K được sử dụng phổ biến hiện nay. Tùy theo từng kích cỡ DN, mặt bích sẽ có sự khác nhau về số lỗ bulong, khoảng cách tâm lỗ và độ dày nhằm phù hợp với áp lực làm việc của hệ thống

3. Vật liệu của bích mù inox 10K

Vật liệu là yếu tố sống còn quyết định khả năng chống ăn mòn và giá thành sản phẩm. Tùy vào môi trường lưu chất (nước sạch, hóa chất hay nước thải), bạn cần lựa chọn đúng nhóm vật liệu inox theo quy định của tiêu chuẩn JIS:

• Nhóm 021a/b (Phổ thông): Đây là lựa chọn hàng đầu cho các hệ thống nước sạch và thực phẩm. Bao gồm:
  • SUS 304
  • Mác inox rèn SUS F304 hoặc
  • Mác inox đúc SCS13A, SCS 19A.
• Nhóm 022a/b (Chống ăn mòn cao): Nhóm này có thêm thành phần Molyden giúp kháng axit và nước biển tuyệt vời. Bao gồm:
  • SUS 316
  • SUS F316
  • SCS 14A
  • SCS 16A
• Nhóm 023a/b (Carbon thấp): Nhóm này giúp hạn chế tình trạng rỉ sét tại các vị trí gần mối hàn trong môi trường hóa chất mạnh
  • SUS 304L
  • SUS F304L
  • SUS 316L

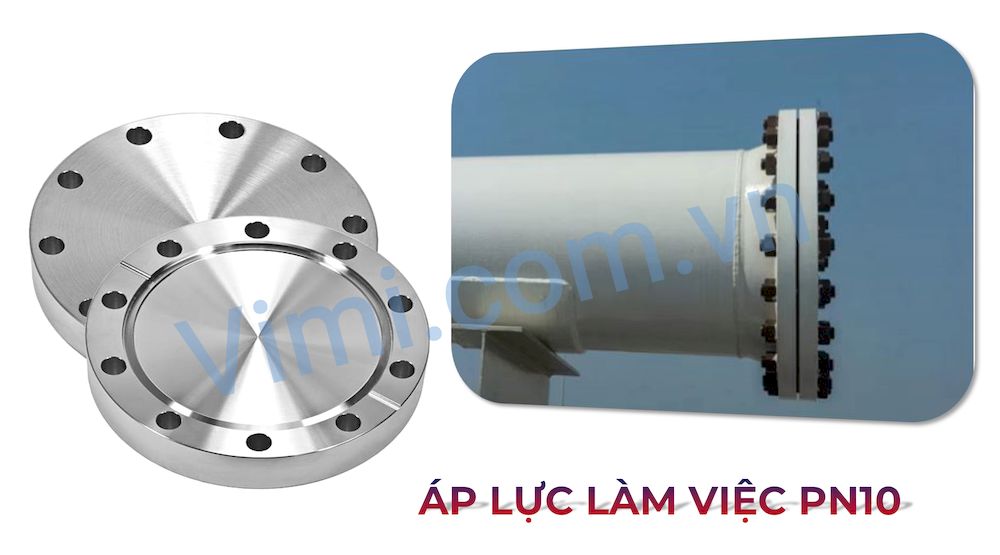

4. Mối quan hệ giữa nhiệt độ và áp suất làm việc

Một sai lầm phổ biến của những người mua hàng mới là mặc định bích 10K luôn chịu được 10 kgf/cm² trong mọi điều kiện. Thực tế, khả năng chịu áp lực của bích mù inox 10K sẽ giảm dần khi nhiệt độ lưu chất tăng lên. Dựa trên bảng P-T Rating của tiêu chuẩn JIS B 2220:

Lưu ý: TL là nhiệt độ môi trường. Phân nhóm III chỉ an toàn cho nhiệt độ dưới 120°C. Khi nhiệt độ đạt 300°C, áp suất làm việc tối đa của bích sẽ giảm xuống chỉ còn khoảng 0.8 ~ 1.0 MPa (tương đương 8 ~ 10 kgf/cm²)

5. Bề mặt tiếp xúc gasket của bích mù inox JIS 10K

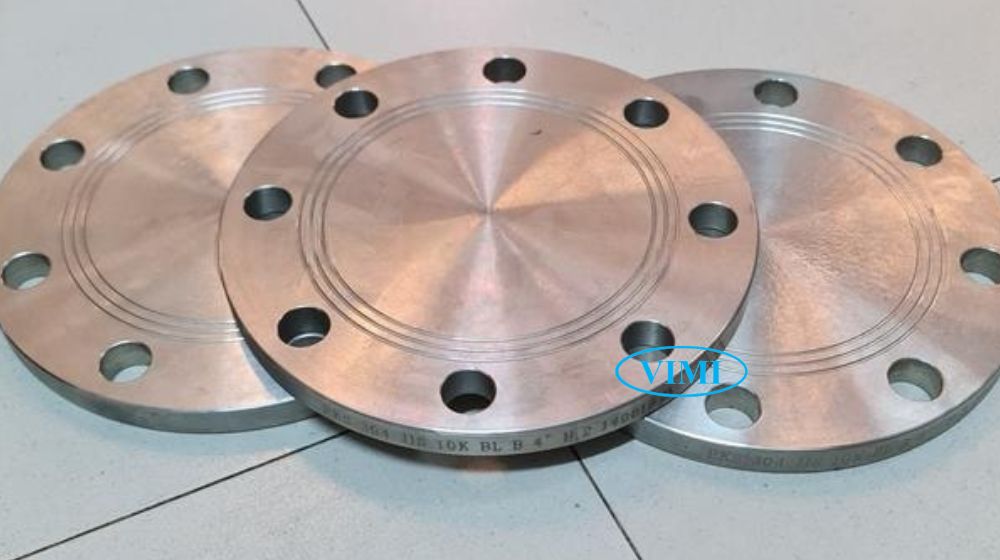

Để hệ thống không bị rò rỉ, bề mặt tiếp xúc của mặt bích mù đóng vai trò then chốt. Khác với dòng 5K chỉ có mặt phẳng, bích mù inox 10K cho phép sử dụng nhiều kiểu bề mặt khác nhau để phù hợp với từng loại gioăng (gasket)

• Mặt phẳng hoàn toàn (FF – Full face): Phổ biến nhất, dễ lắp đặt với gioăng cao su hoặc phi amiăng. Độ nhám yêu cầu từ Ra 3.2 đến 6.3 µm
• Mặt đực-cái (MF – Male-female face): Giúp định vị gioăng tốt hơn, yêu cầu độ nhám tinh hơn (≤ 3.2 µm)
• Mặt lưỡi-rãnh (TG – Tongue and groove): Khả năng làm kín cực cao, dùng cho môi trường hóa chất nguy hiểm, yêu cầu gia công bề mặt rất tinh xảo (≤ 3.2 µm)

6. Phương pháp sản xuất bích mù inox 10K

Hiện nay, mặt bích inox 10K được chế tạo qua hai cách chính, mỗi loại có ưu điểm riêng về cơ tính:

• Rèn hoặc Đúc: Đây là phương pháp tối ưu nhất cho các hệ thống áp lực.
  • Phôi được tạo hình từ khuôn hoặc rèn áp lực cao, sau đó gia công tiện các bề mặt và lỗ bu lông
  • Hàng rèn thường có độ bền kết cấu cao hơn, không bị bọt khí bên trong
• Cắt từ thép tấm: Sử dụng máy cắt gas hoặc plasma. Đây là giải pháp nhanh cho các size đặc biệt. Tuy nhiên, tiêu chuẩn quy định rất rõ:
  • Sau khi cắt gas/plasma, bề mặt phải được gia công cơ khí (tiện) để loại bỏ ít nhất 2mm vật liệu tại mép cắt nhằm tránh hiện tượng biến đổi cơ tính do nhiệt

7. Ký hiệu và đánh dấu bích mù inox JIS 10K

Một mặt bích mù inox JIS 10K chất lượng phải có nguồn gốc rõ ràng. Khi mua hàng, bạn cần kiểm tra các thông số được đóng dấu trên bề mặt mặt bích mù inox 10K:

• Cấp áp suất: Chữ 10K
• Kích thước: Ví dụ 100 hoặc 100A
• Vật liệu: Ví dụ SUS304 hoặc SCS13A
• Truy xuất: Mã số lô đúc hoặc số kiểm soát chất lượng để đảm bảo hàng chính hãng

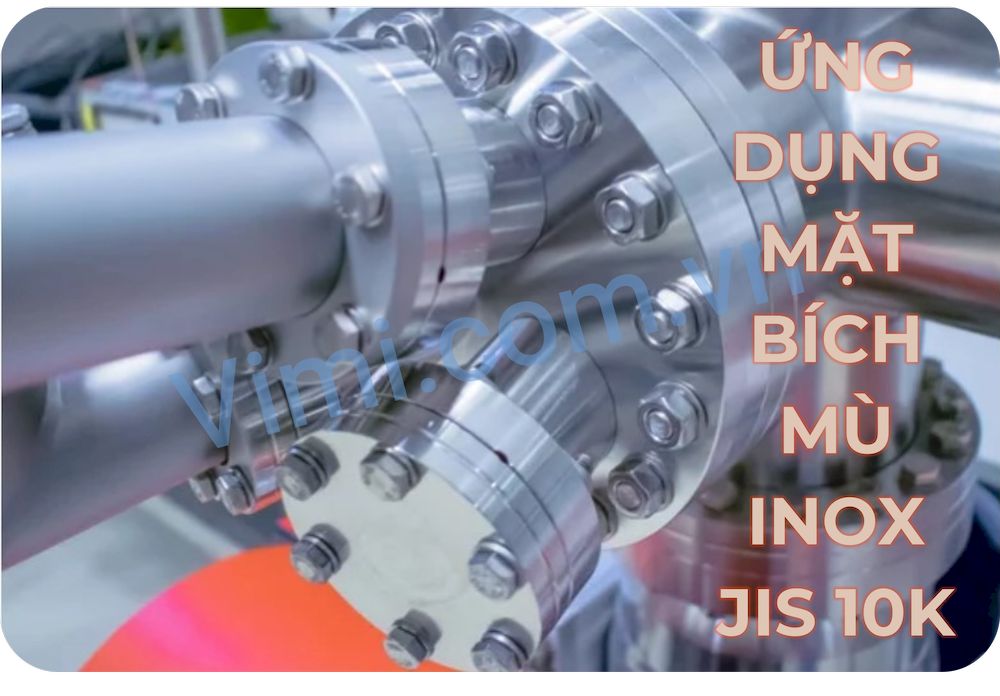

8. Hướng dẫn sử dụng an toàn từ chuyên gia

Dành cho các anh em thợ lắp đặt và kỹ sư giám sát, hãy lưu ý hai điểm quan trọng sau để hệ thống vận hành bền bỉ:

• Lựa chọn Gasket: Với bích mù size lớn từ 250A trở lên, tiêu chuẩn khuyến nghị nên dùng gioăng toàn mặt (full face) thay vì gioăng vòng nhỏ
• Giới hạn nhiệt độ lớp mạ: Nếu bạn sử dụng bích mạ kẽm (white flange), tuyệt đối không để hệ thống chạy quá 300°C để bảo vệ lớp phủ và an toàn cháy nổ
