Bích mù inox JIS 16K

Bích mù inox JIS 16K (ký hiệu BL với tên tiếng Anh là Blind Flange) là phụ kiện đường ống dùng để đóng kín đầu ống hoặc lỗ chờ trong hệ thống áp suất cao. Mặt bích được sản xuất theo tiêu chuẩn JIS B 2220:2012 với nhiều mác inox khác nhau như SUS 304, SUS 316 và các biến thể carbon thấp.

1. Bích mù inox JIS 16K là gì?

Nếu bạn lần đầu nghe đến sản phẩm này, hãy hình dung đơn giản như sau: Bích mù là một tấm thép tròn đặc, không có lỗ ở giữa, được lắp vào đầu ống để bịt kín hoàn toàn

Khác với các loại mặt bích thông thường có lỗ để lưu chất đi qua, bích mù inox 16K làm nhiệm vụ ngăn chặn – không cho lưu chất thoát ra ngoài

• Tên gọi: Bích mù inox JIS 16K, hay còn gọi là mặt bích mù inox 16K, ký hiệu quốc tế là BL (Blind flange)
• Tiêu chuẩn áp dụng: JIS B 2220:2012 – tiêu chuẩn mặt bích thép của Nhật Bản
• Kích thước định danh: Từ 10A đến 600A – tức là phủ hầu hết các cỡ ống công nghiệp phổ biến
• Ứng dụng chính: Đóng kín đầu ống chờ, cô lập một nhánh của hệ thống khi bảo trì, bịt lỗ chờ trên thiết bị áp suất

Đây là sản phẩm có cấu tạo đơn giản nhưng đóng vai trò quan trọng trong việc đảm bảo an toàn cho toàn hệ thống đường ống

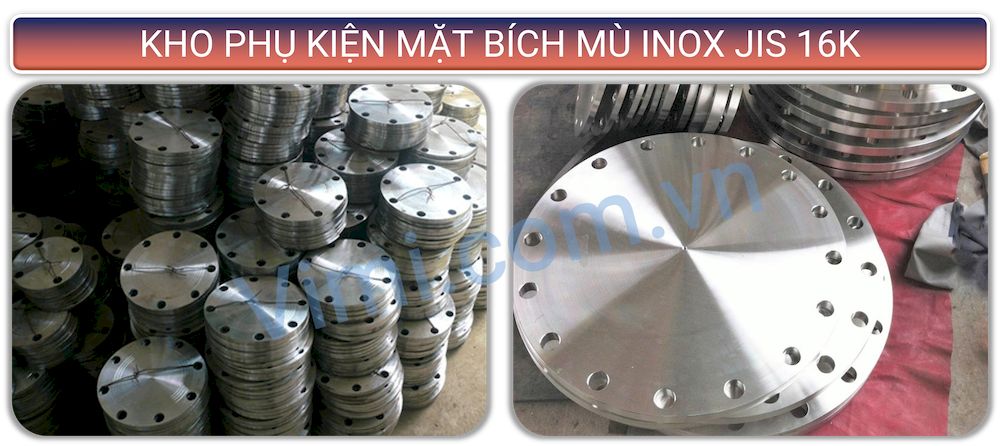

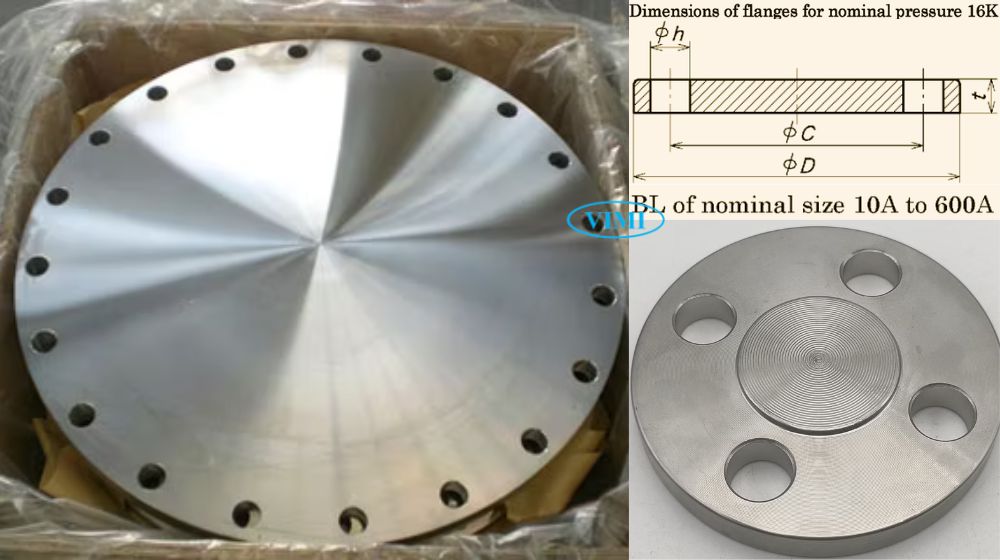

2. Kích thước tiêu chuẩn bích mù inox JIS 16K

Kích thước bích mù inox 16K dày và nặng hơn so với cấp áp suất thấp hơn (JIS 10K) ở cùng cỡ ống, vì phải chịu áp lực lớn hơn. Dưới đây là thông số kỹ thuật điển hình tại size 100A (DN100) theo Bảng 17 của JIS B 2220:2012 để bạn dễ hình dung:

» Bảng tra mọi kích thước về mặt bích: Tiêu chuẩn mặt bích JIS 16K

Lưu ý: Các kích thước trên thay đổi theo từng size ống. Khi đặt hàng, hãy cung cấp rõ kích thước định danh (ví dụ: 50A, 100A, 150A…) để nhà cung cấp xuất đúng sản phẩm theo Bảng 17

3. Vật liệu inox của bích mù JIS 16K

Khi mua bích mù inox JIS 16K, thông tin vật liệu là điều đầu tiên bạn cần xác nhận với nhà cung cấp. Vật liệu sai dẫn đến ăn mòn nhanh, hỏng sản phẩm trong thời gian ngắn và phải thay thế toàn bộ – chi phí cao hơn rất nhiều so với việc chọn đúng ngay từ đầu. Theo JIS B 2220:2012 Bảng 5, các mác inox được chấp nhận cho bích mù inox 16K gồm:

• Nhóm SUS 304 (tương đương 304): Đây là mác inox phổ biến nhất, chống ăn mòn tốt trong môi trường thông thường như nước sạch, hóa chất nhẹ
  • SUS 304
  • SUS F304
  • SCS 13A
  • SCS 19A
• Nhóm SUS 316 (tương đương 316): Chống ăn mòn tốt hơn trong môi trường có clorua, nước biển, hóa chất ăn mòn mạnh
  • SUS 316
  • SUS F316
  • SCS 14A
  • SCS 16A
• Nhóm carbon thấp (304L / 316L): Dành cho hệ thống yêu cầu hàn nhiều, giảm nguy cơ ăn mòn tại mối hàn
  • SUS 304L
  • SUS F304L
  • SUS 316L
  • SUS F316L

Lời khuyên từ kinh nghiệm thực tế: Nếu hệ thống tiếp xúc với nước biển, axit hoặc môi trường có độ muối cao, hãy chọn mặt bích inox vật liệu SUS 316 hoặc SUS 316L thay vì SUS 304. Chênh lệch giá không nhiều nhưng tuổi thọ chênh lệch rất lớn.

4. Áp suất và nhiệt độ làm việc của bích mù inox 16K

Nhiều người mua hàng nghĩ rằng bích mù inox 16K chịu được áp suất cố định ở mọi điều kiện. Thực tế không phải vậy – áp suất làm việc tối đa giảm dần khi nhiệt độ lưu chất tăng lên. Đây là điều bắt buộc phải nắm rõ trước khi đặt hàng, đặc biệt với các hệ thống hơi nước, dầu nóng hoặc hóa chất nhiệt độ cao.

Theo Bảng 11 của JIS B 2220:2012, áp suất làm việc tối đa (MPa) của bích mù inox JIS 16K như sau:

Lưu ý quan trọng: Phân nhóm III chỉ áp dụng ở nhiệt độ đến 120°C. Khi nhiệt độ vận hành vượt mức này, phải dùng Phân nhóm I hoặc II. Hãy thông báo đầy đủ điều kiện vận hành cho nhà cung cấp để họ tư vấn đúng sản phẩm.

5. Bề mặt tiếp xúc gasket của bích mù inox JIS 16K

Bề mặt gasket là phần tiếp xúc trực tiếp với ron (gasket) để tạo độ kín khít cho mối nối. Chọn sai kiểu bề mặt dẫn đến rò rỉ dù siết bulông đủ lực. Với bích mù inox 16K, tiêu chuẩn JIS B 2220:2012 cho phép các kiểu bề mặt gasket sau:

• FF (Full face – mặt phẳng): Bề mặt phẳng hoàn toàn. Dễ lắp, phổ biến nhất. Yêu cầu độ nhám Ra từ 3,2 đến 6,3 µm
• MF (Male-female – mặt đực-cái): Một mặt bích có gờ nổi (đực), mặt kia có rãnh lõm (cái). Kín khít hơn FF, dùng cho áp suất cao hơn. Yêu cầu độ nhám dưới 3,2 µm
• TG (Tongue and groove – mặt lưỡi-rãnh): Tương tự MF nhưng có lưỡi và rãnh sâu hơn. Độ kín khít cao nhất trong ba loại. Yêu cầu độ nhám dưới 3,2 µm

Khi đặt hàng bích mù inox 16K, hãy xác nhận rõ kiểu bề mặt gasket. Mặc định phổ biến nhất trên thị trường là FF. Nếu hệ thống của bạn dùng MF hoặc TG, phải thông báo rõ khi đặt hàng – vì hai bên mặt bích lắp ghép phải cùng kiểu bề mặt mới kín được.

6. Phương pháp sản xuất và yêu cầu ngoại quan

Không phải tất cả bích mù inox 16K trên thị trường đều được sản xuất theo cùng một quy trình. Cách sản xuất ảnh hưởng trực tiếp đến độ bền và tính an toàn của sản phẩm trong điều kiện áp suất cao. Đây là thông tin bạn cần hỏi nhà cung cấp khi mua hàng.

Theo JIS B 2220:2012, bích mù inox JIS 16K được sản xuất theo các phương pháp sau:

• Rèn (forged): Phương pháp cho cơ tính cao nhất, ít khuyết tật bên trong nhất. Đây là lựa chọn ưu tiên cho hệ thống áp suất cao.
• Đúc (cast): Phù hợp cho các kích thước lớn hoặc hình dạng phức tạp.
• Cắt từ thép tấm (plate): Áp dụng cho bích mù. Nếu sử dụng phương pháp cắt gas hoặc plasma, bề mặt cắt phải được gia công cơ khí để loại bỏ ít nhất 2 mm vật liệu tại mép cắt – đây là yêu cầu bắt buộc của tiêu chuẩn.

Yêu cầu ngoại quan:

• Bề mặt không được có vết nứt, rỗ khí hoặc khuyết tật ảnh hưởng đến quá trình sử dụng.
• Bề mặt gasket phải đạt độ nhám theo quy định (xem phần bề mặt gasket ở trên).
• Các lỗ bulông phải đồng đều, đúng khoảng cách theo tiêu chuẩn.

7. Ký hiệu và đánh dấu trên bích mù inox 16K

Khi nhận hàng bích mù inox JIS 16K, việc đầu tiên bạn cần làm là kiểm tra thông tin đánh dấu trên sản phẩm. Đây là cách nhanh nhất để xác nhận sản phẩm đúng tiêu chuẩn, đúng cấp áp suất và đúng vật liệu trước khi đưa vào lắp đặt. Theo JIS B 2220:2012, các thông tin sau phải được đóng dấu không tẩy xóa được trên bề mặt chu vi của mặt bích:

• Cấp áp suất và kích thước: Ví dụ “16K 100” hoặc “16K 100A” – xác nhận đây là bích mù inox 16K đúng cỡ.
• Vật liệu: Ví dụ “SUS304” hoặc “SUS316” – xác nhận mác inox được sử dụng.
• Số lô sản xuất: Mã số để truy xuất nguồn gốc vật liệu khi cần kiểm tra sau sự cố.
• Tên nhà sản xuất hoặc nhãn hiệu thương mại: Xác nhận xuất xứ sản phẩm.

Sản phẩm không có đủ thông tin marking trên là hàng không đạt tiêu chuẩn JIS – dù giá rẻ đến đâu cũng không nên nhập kho hay lắp đặt vào hệ thống áp suất cao.

8. Hướng dẫn đặt hàng bích mù inox JIS 16K đúng chuẩn

Để đặt hàng bích mù inox 16K nhanh chóng và chính xác, bạn cần cung cấp đủ các thông tin sau cho nhà cung cấp. Thiếu bất kỳ thông tin nào cũng dễ dẫn đến giao nhầm hàng, phải trả lại và chờ đợi thêm.

• Tiêu chuẩn: JIS B 2220:2012, loại BL (bích mù)
• Cấp áp suất: 16K.
• Kích thước định danh: Ví dụ 50A, 100A, 150A, 200A…
• Vật liệu inox: SUS 304, SUS 316, SUS 304L hoặc SUS 316L
• Kiểu bề mặt gasket: FF, MF hoặc TG
• Số lượng: Tính theo cái (pcs)
• Chứng chỉ kèm theo: Mill certificate vật liệu, báo cáo kiểm tra kích thước nếu cần

Ví dụ đặt hàng đầy đủ: “Bích mù inox JIS 16K, BL, size 100A, vật liệu SUS 316, bề mặt FF, số lượng 10 cái, kèm mill certificate.” Cách đặt hàng cụ thể như vậy giúp nhà cung cấp xử lý đơn hàng nhanh hơn và tránh nhầm lẫn hoàn toàn
