Tiêu chuẩn mặt bích JIS 10K

Kinh nghiệm thực chiến chỉ ra rằng việc hiểu sai về tiêu chuẩn mặt bích JIS 10K là nguyên nhân hàng đầu gây ra các sự cố rò rỉ nghiêm trọng. Dưới đây là phân tích chuyên sâu về tiêu chuẩn JIS B2220, giúp bạn nắm vững thông số kỹ thuật, áp suất và nhiệt độ làm việc tối ưu.

1. Tiêu chuẩn mặt bích JIS 10K là gì

Khi nhắc đến khái niệm JIS 10k là gì, bạn hãy hình dung đây là một “ngôn ngữ chung” của ngành cơ khí Nhật Bản để định nghĩa khả năng chịu tải của phụ kiện. Chữ “K” đại diện cho đơn vị áp suất và tiêu chuẩn mặt bích JIS 10K quy định mức áp suất làm việc định mức mà mặt bích phải đáp ứng được.

Mặt bích JIS theo tiêu chuẩn này xuất hiện ở khắp mọi nơi, từ các tòa nhà cao tầng đến các nhà máy sản xuất. Điểm đặc biệt của tiêu chuẩn JIS 10K chính là sự phân hóa rõ rệt giữa

• Phiên bản “Tiêu chuẩn”
• Phiên bản “Loại nhẹ”

Với tư cách là một chuyên gia, chúng tôi nhấn mạnh rằng việc nhầm lẫn giữa hai loại này dẫn đến những thảm họa về rò rỉ hoặc nứt vỡ đường ống ngay khi hệ thống vừa đi vào vận hành.

2. Thông số kỹ thuật chi tiết của tiêu chuẩn bích JIS 10K

Để đảm bảo tính lắp lẫn, tiêu chuẩn JIS 10K quy định cực kỳ khắt khe về

• Đường kính ngoài (D)
• Tâm lỗ bu lông (C) và số lượng lỗ.

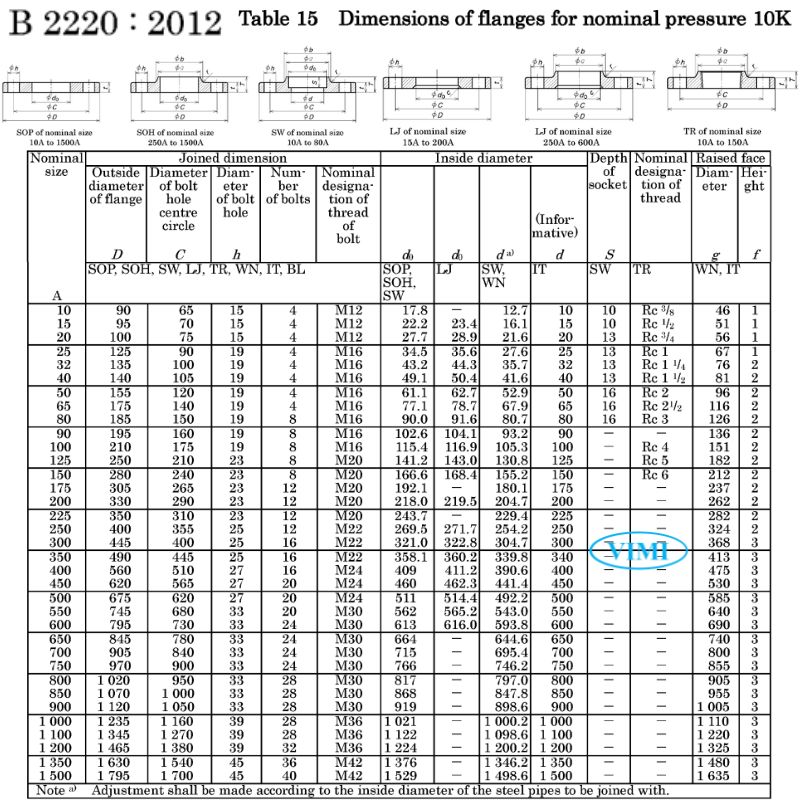

Bảng 15 – Kích thước cho mặt bích tiêu chuẩn JIS 10K

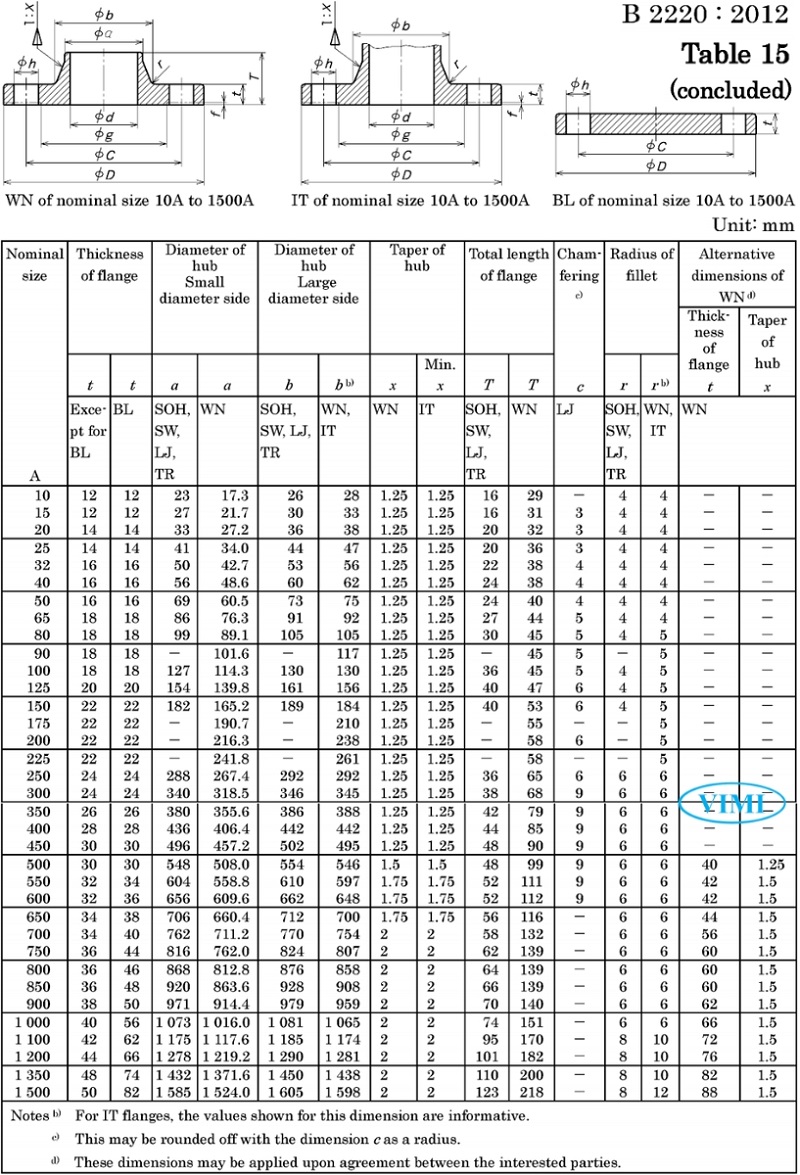

Bảng 15 – Kích thước cho mặt bích tiêu chuẩn JIS 10K (tiếp)

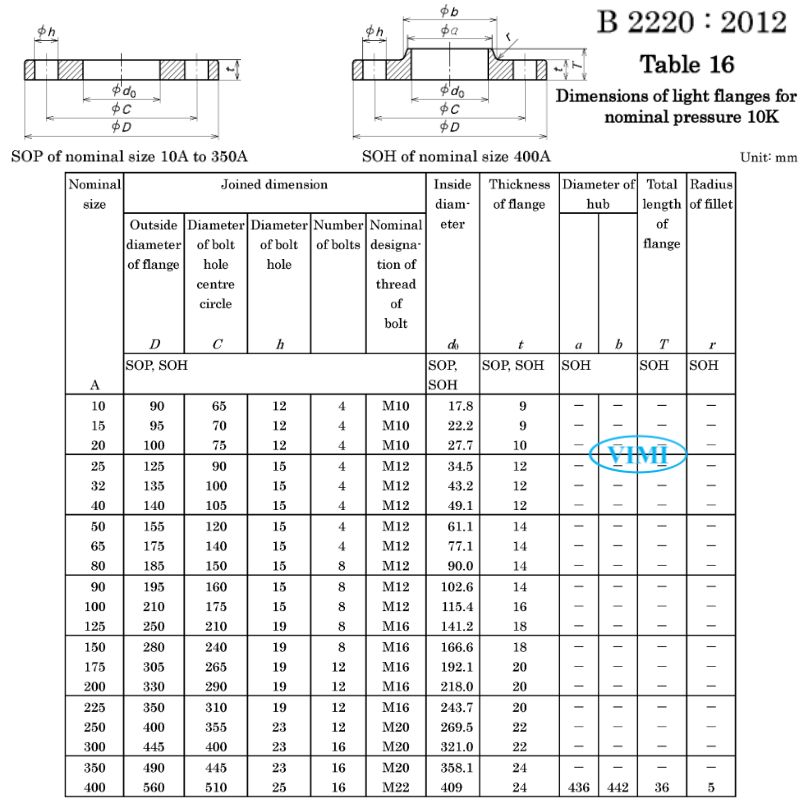

Bảng 16 – Kích thước cho mặt bích tiêu chuẩn JIS 10K cho loại nhẹ cỡ lớn

Điểm khác biệt tinh tế giữa loại tiêu chuẩn và loại nhẹ nằm ở

• Độ dày (t) và kích thước lỗ bu lông (h).
• Loại nhẹ thường mỏng hơn 2-3mm và dùng bu lông nhỏ hơn để tiết kiệm nguyên liệu.

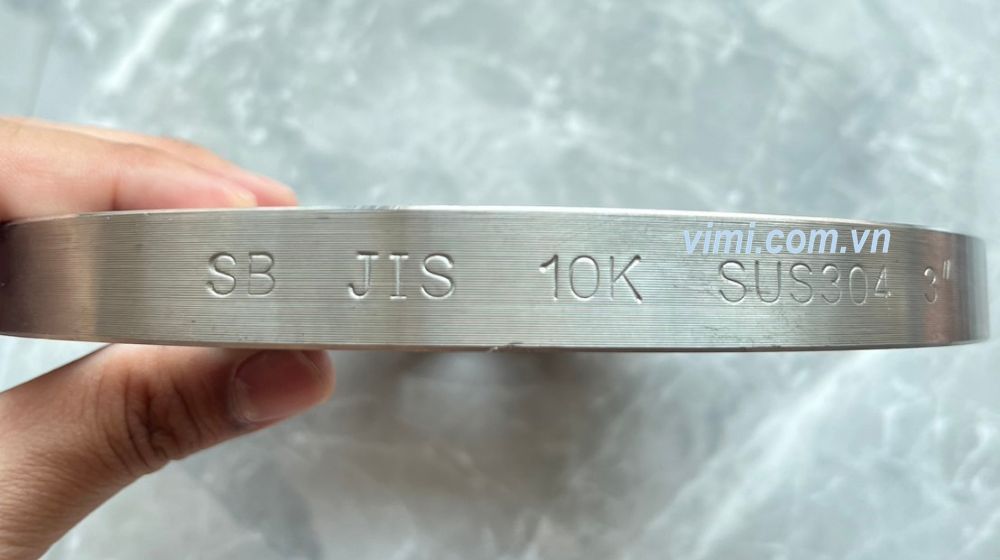

• Có dấu dập trên chu vi mặt bích. Nếu thấy ký hiệu “10K L”, đó chắc chắn là loại nhẹ.

Phụ thuộc vào nhóm vật liệu hay cấp độ phụ kiện tuân theo, dựa trên tiêu chuẩn JIS 10K các thương hiệu sẽ sản xuất ra các dòng sản phẩm mặt bích có giới hạn nhiệt độ khác nhau. Bên cạnh đó, với từng nhà sản xuất lại có những công nghệ đúc riêng biệt, cũng tạo nên giới hạn nhiệt độ khác (phần lớn các phụ kiện đều đạt tới 120ºC).

3. Phân loại mặt bích JIS 10K theo tiêu chuẩn JIS B2220

Tiêu chuẩn bích JIS 10K theo quy định JIS B2220:2012 chia dòng 10K thành hai nhánh riêng biệt.

• Nhánh đầu tiên là loại tiêu chuẩn áp dụng cho dải kích thước cực rộng từ 10A đến 1500A.
• Nhánh thứ hai là bích JIS 10K loại nhẹ (light type) chỉ giới hạn từ 10A đến 400A cho các ứng dụng dân dụng.

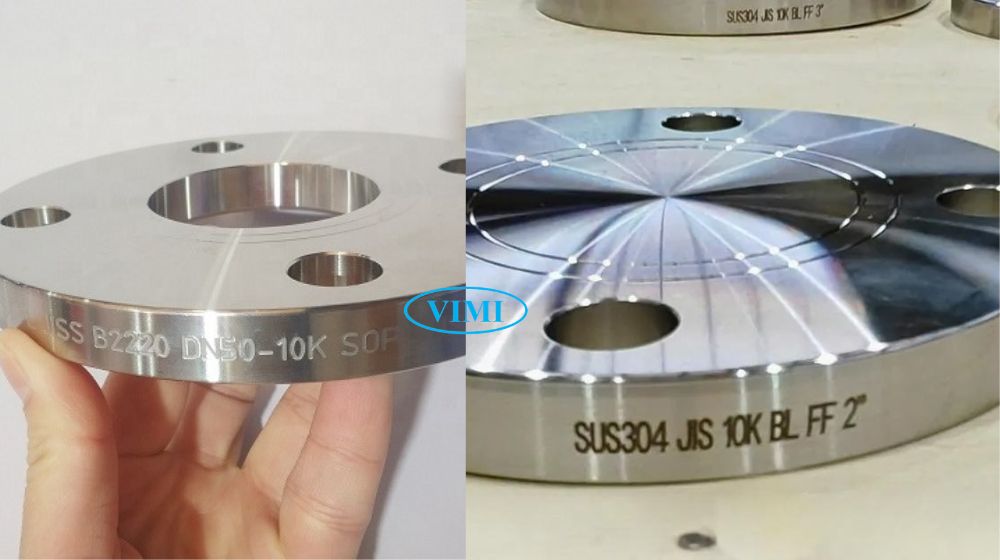

Người sử dụng cần nắm rõ các kiểu kết nối có trong tiêu chuẩn mặt bích JIS như

• SOP loại mặt bích hàn trượt dạng phẳng
• SOH cùng  là mặt bích hàn trượt nhưng có cổ
• BL là mặt bích mù

Từ đó đưa ra lựa chọn đúng đắn.

• Đối với các hệ thống yêu cầu độ kín tuyệt đối và chịu rung động, mặt bích hàn cổ (WN) là lựa chọn tối ưu.
• Ngược lại, nếu bạn chỉ thi công hệ thống nước sinh hoạt áp suất thấp, loại SOP hoặc SOH giúp tối ưu hóa chi phí lắp đặt mà vẫn đảm bảo tính an toàn kỹ thuật.

4. Vật liệu chế tạo theo tiêu chuẩn JIS 10K

Vật liệu là “linh hồn” của phụ kiện đường ống. Tiêu chuẩn mặt bích JIS 10K cho phép sử dụng từ thép carbon (SS400, S20C) đến thép không gỉ (SUS304, SUS316). Mỗi loại vật liệu đều có một “biểu đồ nhiệt – áp” riêng mà bạn phải tra cứu kỹ lưỡng trước khi đặt hàng, tránh tình trạng lắp nhầm thép carbon cho môi trường hóa chất ăn mòn.

• Vật liệu thép cacbon như:
  • SS400 – JIS G 3101
  • S20C – JIS G 4051
• Vật liệu thép không gỉ như:
  • SUS304 – JIS G 4304 JIS G 4305
  • SUS316 – JIS G 4304 JIS G 4305

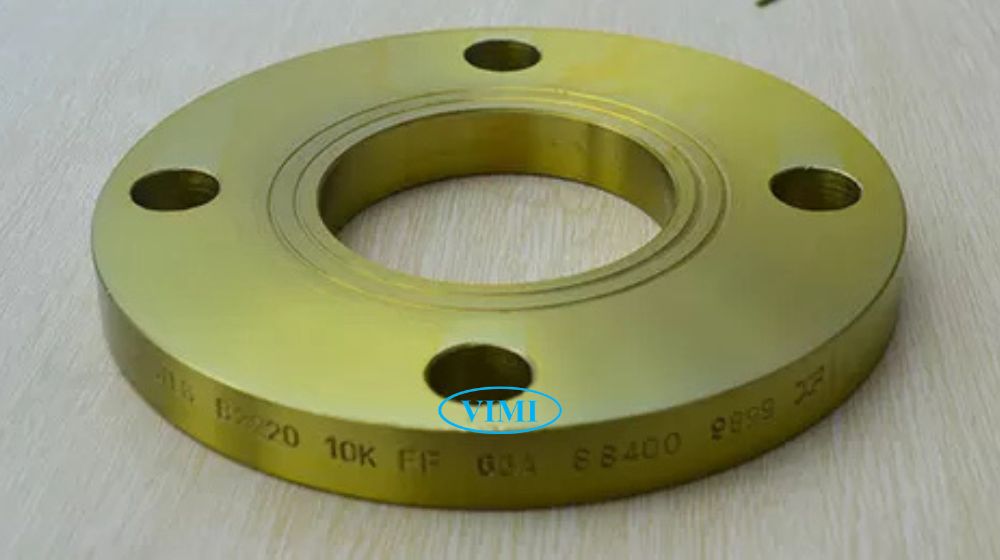

5. Kiểu mặt tiếp xúc theo tiêu chuẩn JIS 10K

Về bề mặt tiếp xúc (Facing), có 2 loại phổ biến nhất là

• Mặt phẳng (FF)
• Mặt có gờ (RF)

Với các kích thước từ 250A trở lên, bạn nên sử dụng gasket loại toàn mặt (full face) để triệt tiêu mô-men uốn lên mặt bích. Nếu sử dụng gasket dạng vòng nhỏ cho mặt bích kích thước lớn, áp lực siết bu lông quá mạnh sẽ làm vênh mặt bích, khiến hệ thống không bao giờ kín được
