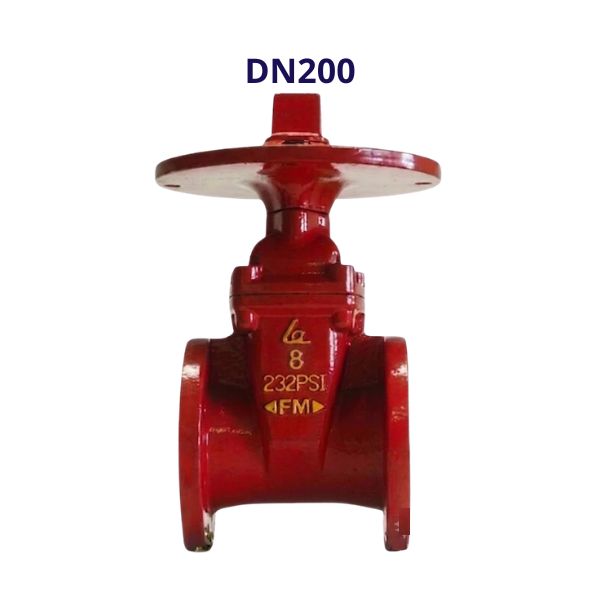

Van cổng Shinyi FNCX-0200-A1 được thiết kế dành cho các hệ thống phòng cháy chữa cháy có lưu lượng lớn, đáp ứng yêu cầu cao về khả năng chịu áp, độ kín và độ bền vận hành

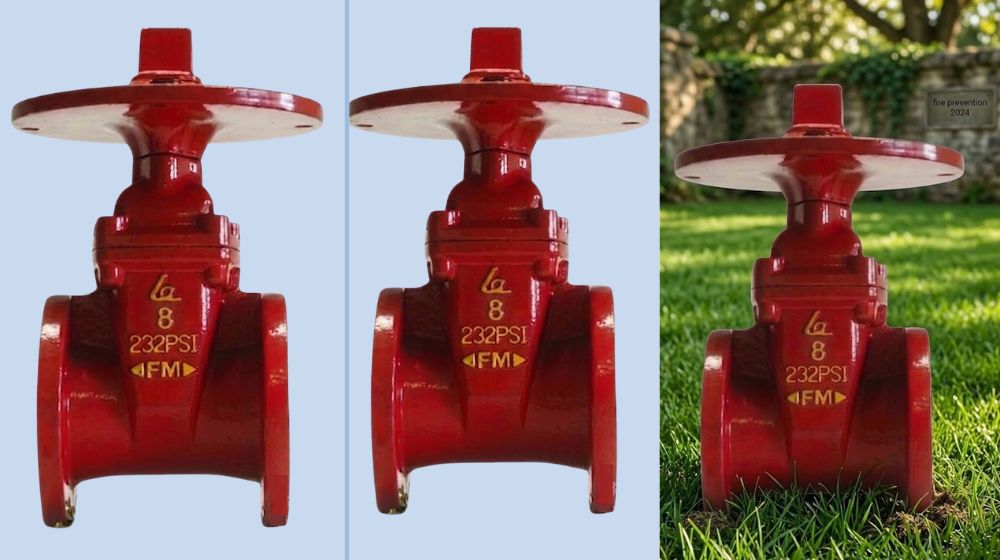

1. Shinyi FNCX-0200-A1 có đặc điểm gì
Điểm nổi bật của Shinyi FNCX-0200-A1 là được sản xuất với hai phiên bản áp lực, đáp ứng nhiều yêu cầu thiết kế khác nhau:
- FNCX-0200 150psi: Phiên bản tiêu chuẩn phù hợp với phần lớn hệ thống PCCC
- FNCX-0200 232psi: Phiên bản áp lực cao dành cho các công trình yêu cầu khả năng chịu áp lớn hoặc hệ thống có điều kiện vận hành đặc biệt
Ngoài sự khác biệt về cấp áp lực, Shinyi FNCX-0200-A1 còn sở hữu nhiều đặc điểm giúp sản phẩm được đánh giá cao trên thị trường:
- Thiết kế ty chìm (Non-rising sem gate valve) giúp tiết kiệm không gian và phù hợp với khu vực lắp đặt hạn chế chiều cao
- Vận hành bằng nắp chụp (Cap), thuận tiện cho hố van và hệ thống đường ống ngầm
- Lá van bọc cao su EPDM tạo độ kín cao, giảm nguy cơ rò rỉ trong quá trình sử dụng
- Thân van bằng gang cầu có khả năng chịu áp lực và va đập tốt
- Sơn phủ Epoxy màu đỏ đạt tiêu chuẩn chống ăn mòn, phù hợp với môi trường làm việc có độ ẩm cao
- Đạt chứng nhận UL Listed và FM Approved, đáp ứng yêu cầu của nhiều dự án phòng cháy chữa cháy trong và ngoài nước
2. Những tiêu chí đánh giá Shinyi FNCX-0200-A1
Với van cổng ty chìm mã Shinyi FNCX-0200-A1, có nhiều tiêu chí kỹ thuật quan trọng cần được xem xét nhằm đảm bảo sản phẩm phù hợp với điều kiện vận hành thực tế.
Các tiêu chí đánh giá Shinyi FNCX-0200-A1 gồm:
- Độ kín của lá van: Thiết kế lá van bọc cao su EPDM giúp hạn chế rò rỉ, duy trì hiệu quả đóng ngắt và giảm thất thoát lưu chất
- Độ bền vật liệu: Thân van gang cầu, ty van inox và các chi tiết chịu lực được lựa chọn nhằm tăng khả năng chịu tải và chống mài mòn
- Tiêu chuẩn chất lượng: Sản phẩm đạt chứng nhận UL Listed và FM Approved, đáp ứng các yêu cầu kỹ thuật của hệ thống PCCC
- Khả năng chống ăn mòn: Lớp sơn Epoxy kết hợp với vật liệu chống oxy hóa giúp van làm việc ổn định trong môi trường có độ ẩm cao
- Độ ổn định khi vận hành: Thiết kế ty chìm và cơ cấu truyền động tối ưu giúp thao tác đóng mở nhẹ nhàng, hạn chế kẹt van sau thời gian dài sử dụng
3. FNCX-0200 150psi mang lại lợi ích gì cho hệ thống
Nhờ thiết kế tối ưu cùng vật liệu chất lượng cao, FNCX-0200 150psi mang lại nhiều lợi ích thiết thực trong quá trình vận hành. Những lợi ích nổi bật của van cổng DN200 dòng FNCX gồm:
- Đảm bảo lưu lượng ổn định
- Giảm tổn thất áp lực
- Nâng cao độ kín
- Giảm chi phí bảo trì
- Dễ dàng đồng bộ với hệ thống
- Gia tăng tuổi thọ thiết bị
4. Những điểm cần đối chiếu trước khi lắp đặt Shinyi FNCX-0200-A1
Trước khi đưa van vào lắp đặt, người thi công cần đối chiếu các thông số kỹ thuật với bản vẽ thiết kế để đảm bảo khả năng kết nối, vận hành và bảo trì về sau. Điều này giúp hạn chế phát sinh trong quá trình thi công, đồng thời nâng cao độ ổn định của toàn bộ hệ thống
Một số nội dung quan trọng cần kiểm tra về van cổng mặt bích mã Shinyi FNCX-0200-A1 gồm:
- Kích thước danh nghĩa DN200
- Tiêu chuẩn mặt bích: Đối chiếu tiêu chuẩn ANSI 150LB của Shinyi FNCX-0200-A1 với mặt bích trên hệ thống để đảm bảo khả năng lắp ghép.
- Khoảng cách lắp đặt: Kiểm tra chiều dài van và không gian giữa các thiết bị nhằm đảm bảo việc lắp đặt không ảnh hưởng đến các phụ kiện lân cận.
- Hướng lắp van: Van nên được lắp đúng chiều dòng chảy theo hướng dẫn của nhà sản xuất để đảm bảo khả năng đóng mở và làm kín.
- Không gian vận hành: Mặc dù sử dụng thiết kế ty chìm, người dùng vẫn cần bố trí đủ khoảng trống để thao tác với khóa vận hành khi kiểm tra hoặc bảo trì.
- Khả năng bảo trì: Nên lựa chọn vị trí lắp đặt thuận tiện để dễ dàng kiểm tra định kỳ, thay gioăng hoặc xử lý sự cố khi cần thiết

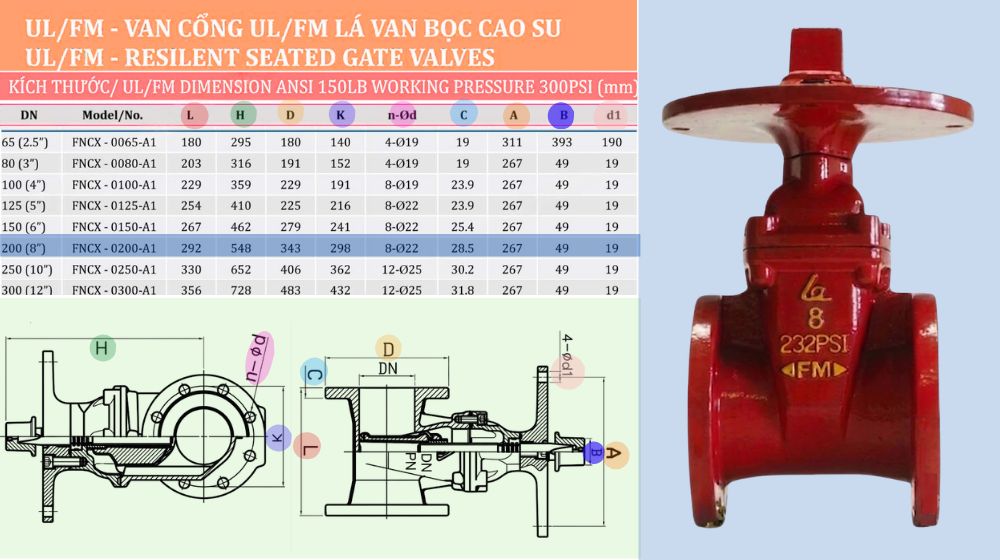

5. Kích thước lắp đặt của Shinyi FNCX-0200-A1
Các thông số kích thước của Shinyi FNCX-0200-A1 gồm:
- Kích thước danh nghĩa (DN): DN200 ~ 8 inch
- Chiều dài thân van (L): 292 mm
- Chiều cao tổng thể (H): 548 mm
- Đường kính ngoài mặt bích (D): 343 mm
- Đường kính vòng tâm bulông (K/PCD): 298 mm
- Số lượng và đường kính lỗ bulông (n-Ød): 8 lỗ × Ø22 mm
- Độ dày mặt bích (C): 28,5 mm
- Kích thước nắp chụp: A = 267 mm, B = 49 mm, d1 = 19 mm
