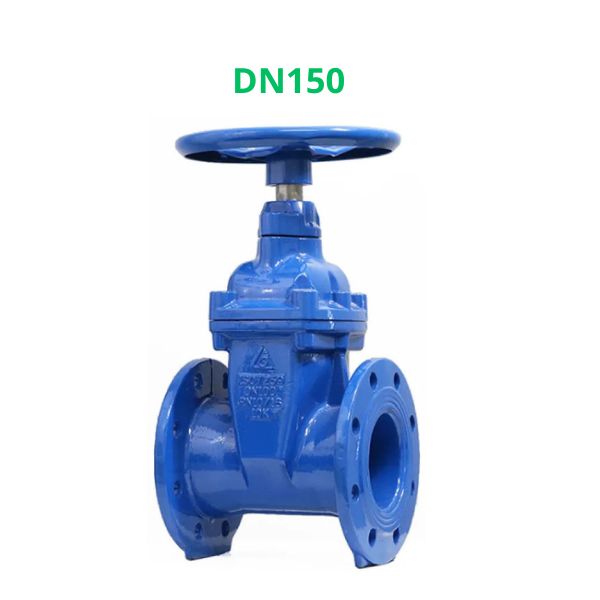

Shinyi RVHX DN150

Shinyi RVHX DN150 là dòng van cổng ty chìm tay quay Shinyi được sử dụng phổ biến trong các hệ thống cấp nước, nhà máy nước và trạm bơm

1. Shinyi RVHX DN150 thuộc dòng van nào

Shinyi RVHX DN150 thuộc nhóm van cổng ty chìm, thường được gọi là non rising stem gate valve trong các tài liệu kỹ thuật quốc tế. Đặc điểm của RVHX-0150 là:

• Ty van không nâng lên khi đóng mở
• Chiều cao van giữ nguyên trong suốt quá trình vận hành
• Thiết kế nắp chụp phù hợp với hố van ngầm
• Kết nối theo kiểu van cổng mặt bích

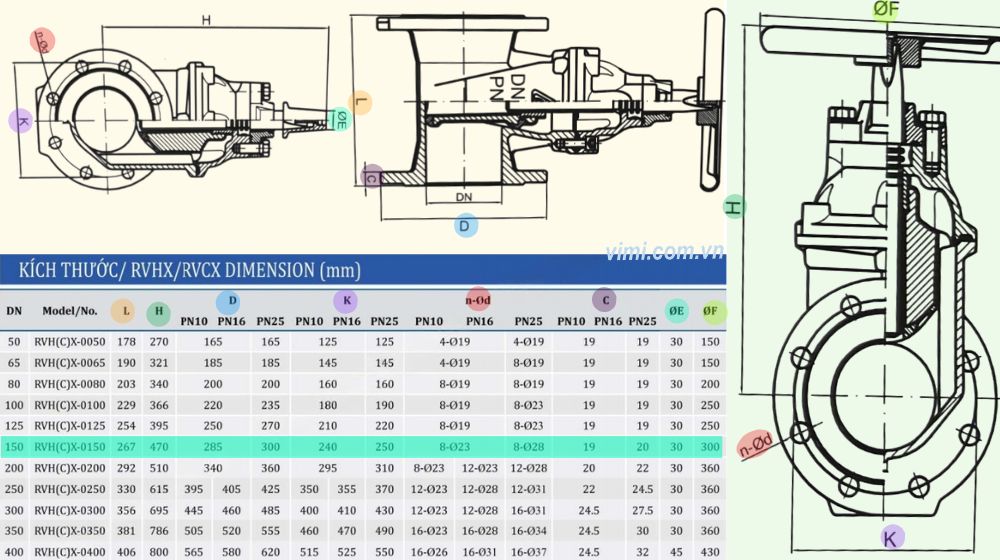

2. Kích thước lắp đặt của RVHX-0150

Đối với các công trình cấp nước, việc kiểm tra kích thước lắp đặt là bước quan trọng giúp lựa chọn đúng model phù hợp với hệ thống đường ống. Van cổng DN150 dòng RVHX-0150 với các thông số về kích thước gồm:

• DN150: Là kích thước danh nghĩa của van, phù hợp với các tuyến van trong hệ thống cấp nước và xử lý nước
• Chiều dài thân van (L): 267 mm: Là khoảng cách giữa hai mặt bích kết nối. Thông số này được sử dụng để kiểm tra chiều dài lắp đặt trên đường ống
• Chiều cao van (H): 458 mm: Là chiều cao tổng thể tính từ đáy thân van đến đỉnh nắp chụp. Kích thước này giúp xác định không gian cần thiết trong hố van hoặc buồng kỹ thuật
• Đường kính ngoài mặt bích (D): 285 ~ 300 mm: Dùng để đối chiếu với tiêu chuẩn mặt bích của đường ống
• Đường kính vòng tâm bulong (K): 240 ~ 250 mm: Giúp xác định vị trí các lỗ bulong khi lắp đặt

3. Thiết kế tay quay của Shinyi RVHX DN150

Điểm khác biệt dễ nhận biết nhất của Shinyi RVHX DN150 là được trang bị vô lăng tay quay thay vì nắp chụp như nhiều dòng van cổng ty chìm dùng trong mạng lưới cấp nước ngầm. Thiết kế này giúp người vận hành có thể đóng mở van trực tiếp mà không cần sử dụng chìa khóa chuyên dụng.

Một số ưu điểm nổi bật của thiết kế tay quay trên RVHX-0150 gồm:

• Vận hành trực tiếp và thuận tiện: Người sử dụng có thể thao tác đóng mở van ngay tại vị trí lắp đặt thông qua vô lăng mà không cần thêm phụ kiện hỗ trợ
• Dễ dàng kiểm soát trạng thái vận hành: Việc xoay vô lăng theo chiều đóng hoặc mở giúp người vận hành chủ động điều chỉnh lưu lượng nước trong hệ thống
• Tăng lực truyền động khi đóng mở: Tay quay có đường kính lớn giúp tạo mô-men xoắn tốt hơn, hỗ trợ đóng mở van nhẹ nhàng ngay cả khi kích thước đạt DN150
• Phù hợp với phòng kỹ thuật và nhà máy: So với các dòng van cổng nắp chụp Shinyi thường lắp trong hố van ngầm, RVHX-0150 phù hợp hơn với các khu vực có thể tiếp cận trực tiếp như nhà máy nước, trạm bơm và phòng kỹ thuật

4. Lưu ý khi lựa chọn van Shinyi RVHX-0150

Trước khi đặt mua Shinyi RVHX DN150, người dùng nên kiểm tra một số thông tin kỹ thuật quan trọng để đảm bảo sản phẩm phù hợp với yêu cầu sử dụng. Một số nội dung cần lưu ý về van Shinyi DN150 là:

• Xác định chính xác kích thước đường ống DN150
• Kiểm tra cấp áp lực yêu cầu của hệ thống (PN10, PN16 hoặc PN25)
• Đối chiếu tiêu chuẩn mặt bích của đường ống hiện có
• Xác định môi trường sử dụng là nước sạch hay nước xử lý
• Kiểm tra không gian lắp đặt để lựa chọn cấu hình nắp chụp phù hợp

Việc đánh giá đầy đủ các yếu tố trên sẽ giúp hạn chế sai sót khi lựa chọn và nâng cao hiệu quả vận hành của hệ thống

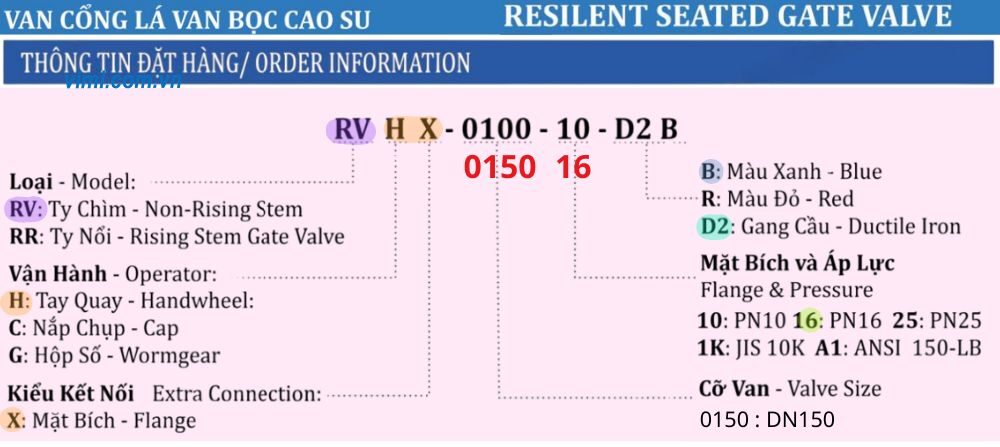

5. Đọc hiểu mã đặt hàng Shinyi RVHX DN150

Để lựa chọn đúng Shinyi RHVX-0150, người mua nên hiểu cách đọc mã model được thể hiện trong catalogue Shinyi. Ví dụ mã sản phẩm:

RVHX-0150-16-D2 B

Mã van được chia thành các nhóm thông tin như sau:

• RVHX: Dòng van cổng ty chìm kiểu vận hành tay quay thương hiệu Shinyi
• 0150: Kích thước DN150
• 16: Cấp áp lực PN16
• D2: Ký hiệu cấu hình vật liệu theo catalogue
• B: Màu sơn Epoxy xanh bên ngoài

Thông qua mã RVHX-0150-16-D2 B, người mua có thể nhanh chóng xác định cấu hình sản phẩm và đối chiếu với catalogue kỹ thuật trước khi gửi yêu cầu báo giá
