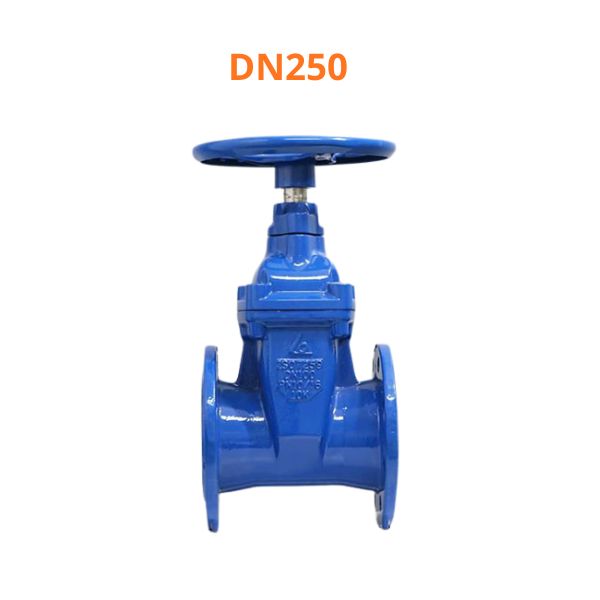

Shinyi GVHX DN250

Shinyi GVHX-0250 là dòng van cổng gang kiểu ty chìm tay quay được sử dụng rộng rãi trong các hệ thống cấp nước. Bài viết dưới đây sẽ giúp bạn hiểu rõ ý nghĩa của 7 ký tự quan trọng này

1. Shinyi GVHX DN250 thuộc dòng van nào

Khi tìm hiểu về Shinyi GVHX DN250, điều đầu tiên cần biết là đây thuộc dòng van cổng ty chìm tay quay Shinyi dùng cho hệ thống nước. Đây là dòng van cổng lá van bọc cao su EPDM được thiết kế theo cơ chế ty chìm, nghĩa là trục van không nâng lên bên ngoài khi đóng hoặc mở

Một số đặc điểm nhận biết của dòng van này gồm:

• Thuộc nhóm van cổng Shinyi kết nối mặt bích
• Thiết kế non-rising stem gate valve
• Vận hành bằng vô lăng tay quay đặt phía trên thân van
• Lá van gang cầu được bọc kín cao su EPDM
• Thân van chế tạo từ gang cầu ASTM A536 có độ bền cơ học cao
• Phù hợp cho hệ thống cấp nước sạch, nhà máy nước và mạng lưới phân phối nước đô thị

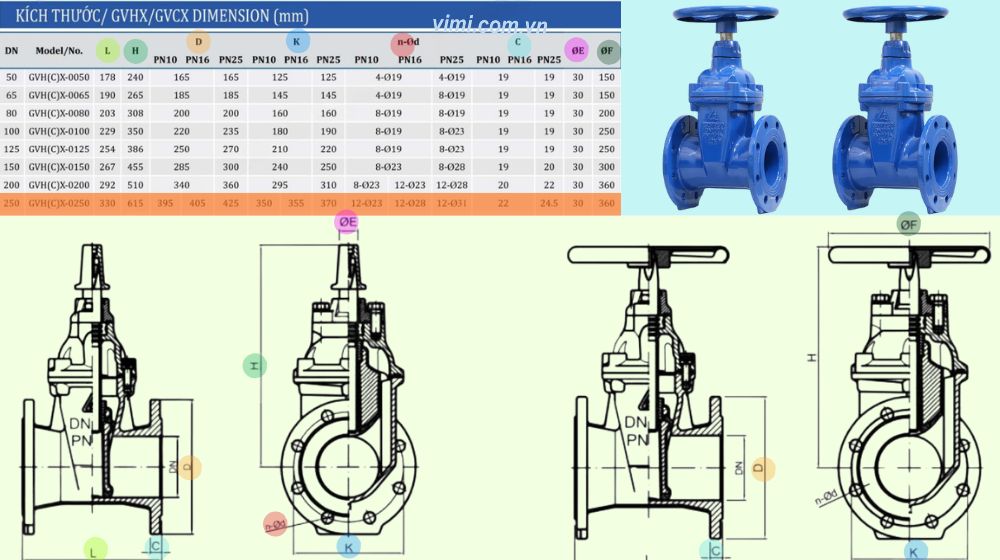

2. Kích thước kỹ thuật của Shinyi GVHX-0250

Van cổng mặt bích model GVHX-0250 có các thông số kích thước chính như sau:

• Kích thước danh nghĩa: DN250
• Chiều dài thân van (L): 330 mm
• Chiều cao tổng thể (H): 615 mm
• Đường kính mặt bích ngoài (D):
  • 395 mm đối với PN10
  • 405 mm đối với PN16
  • 425 mm đối với PN25
• Đường kính vòng tâm lỗ bulong (K):
  • 350 mm đối với PN10
  • 355 mm đối với PN16
  • 370 mm đối với PN25
• Số lượng và đường kính lỗ bulong:
  • PN10: 12 lỗ Ø23 mm
  • PN16: 12 lỗ Ø28 mm
  • PN25: 12 lỗ Ø31 mm

• Chiều dày mặt bích (C):
  • PN10: 22 mm
  • PN16: 24.5 mm
  • PN25: 30 mm
• Đường kính trục vận hành (ØE): 30 mm
• Đường kính tay quay (ØF): 360 mm

3. Vật liệu sản xuất của Shinyi GVHX-0250

Độ bền của Shinyi GVHX DN250 đến từ các vật liệu được lựa chọn cho từng bộ phận quan trọng. Vật liệu chi tiết dựa trên các bộ phận của Shinyi GVHX DN250 là:

• Thân van và nắp van:
  • Gang cầu ASTM A536 / EN GJS 500-7
  • Khả năng chịu áp lực và chống va đập tốt
• Lá van:
  • Lõi gang cầu
  • Bọc kín cao su EPDM lưu hóa
• Trục van:
  • Thép không gỉ ASTM A276 420
  • Chống ăn mòn trong môi trường nước
• Gioăng làm kín: Cao su NBR
• Đai ốc lá van: Đồng thau hoặc đồng bronze

4. Áp lực làm việc của Shinyi GVHX-0250

Một trong những ưu điểm nổi bật của GVHX-0250 này là hỗ trợ nhiều cấp áp lực khác nhau. Người dùng có thể lựa chọn các mức áp như:

• PN10: Sử dụng cho các hệ thống cấp nước áp lực trung bình
• PN16: Phù hợp với đa số công trình cấp nước đô thị
• PN25: Áp dụng cho các tuyến ống yêu cầu áp lực cao

Ngoài tiêu chuẩn DIN và BS, van Shinyi GVHX-0250 còn có các phiên bản:

• Tiêu chuẩn mặt bích JIS 10K
• Tiêu chuẩn mặt bích JIS 16K
• ANSI 150LB

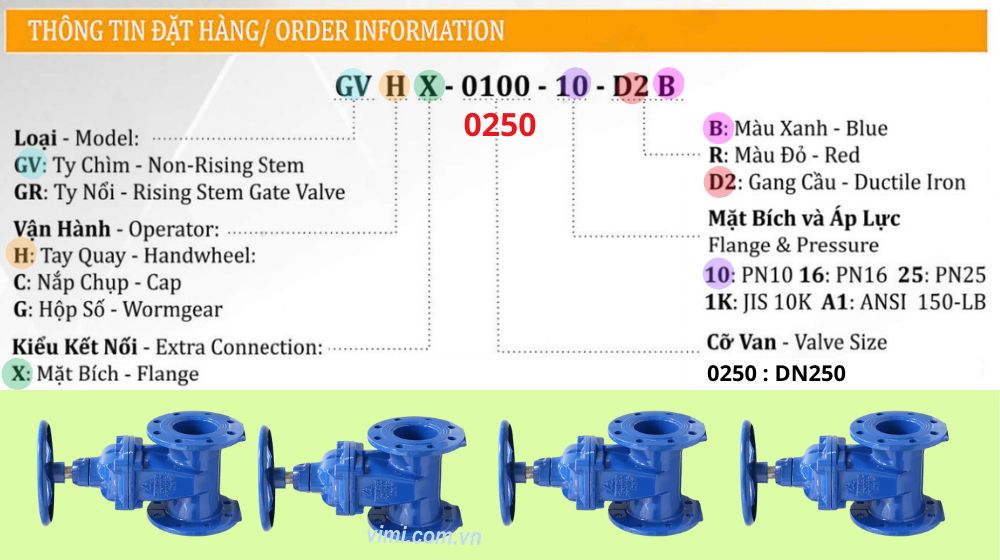

5. Đọc hiểu mã đặt hàng Shinyi GVHX DN250

Catalogue Shinyi quy định mã sản phẩm theo từng nhóm thông tin kỹ thuật. Ví dụ mã đặt hàng chuẩn kỹ thuật của Shinyi GVHX DN250 là:

GVHX-0250-10-D2 B

Ý nghĩa từng mã đặt hàng của GVHX-0250 là:

• GV: Chỉ mã của van cổng ty chìm
• H: Vận hành bằng tay quay
• X: Kết nối mặt bích
• 0250: Kích thước DN250
• 10: Áp lực PN10
• D2: Thân van bằng gang cầu
• B: Màu sơn xanh
