Việc lắp đặt đúng kỹ thuật là yếu tố quan trọng giúp Shinyi FNCX-0250-A1 phát huy tối đa hiệu quả vận hành trong hệ thống phòng cháy chữa cháy. Trong bài viết này, chúng tôi tổng hợp 8 checklist cần kiểm tra khi lắp đặt Shinyi FNCX-0250-A1
1. Khi nào nên sử dụng Shinyi FNCX-0250-A1

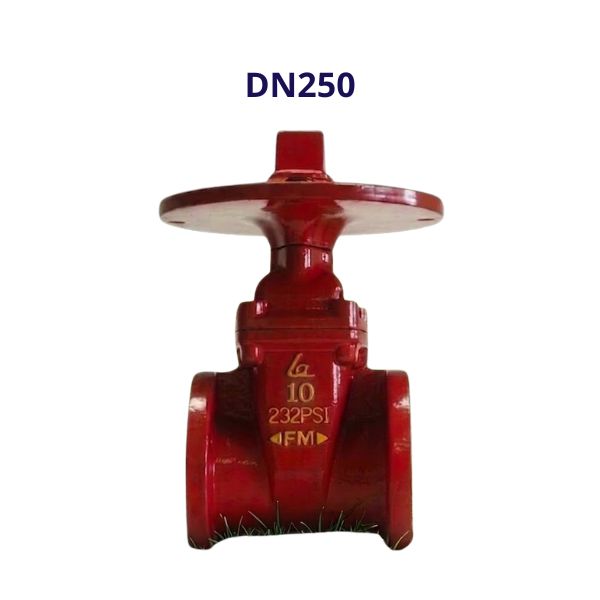

Shinyi FNCX-0250-A1 là model DN250 được thiết kế chuyên dụng cho hệ thống PCCC, đáp ứng các tiêu chuẩn quốc tế về chất lượng và khả năng chịu áp.
Người dùng nên lựa chọn van cổng ty chìm model Shinyi FNCX-0250-A1 trong các trường hợp sau:
- Hệ thống sử dụng đường ống DN250: Van được thiết kế đồng bộ với kích thước DN250, giúp kết nối dễ dàng và đảm bảo lưu lượng nước lớn
- Công trình yêu cầu thiết bị đạt chứng nhận UL FM: Sản phẩm đạt UL Listed và FM Approved, đáp ứng tiêu chuẩn kỹ thuật của nhiều dự án PCCC trong nước và quốc tế
- Lắp đặt tại hố van hoặc khu vực hạn chế chiều cao: Thiết kế ty chìm (Non-rising stem gate valve) kết hợp vận hành bằng nắp chụp giúp tiết kiệm không gian và thuận tiện trong quá trình sử dụng
- Cần khả năng làm kín ổn định: Lá van bọc cao su EPDM giúp hạn chế rò rỉ, đảm bảo hiệu quả đóng mở trong thời gian dài
- Muốn đồng bộ với hệ thống PCCC hiện hữu: Shinyi FNCX-0250-A1 tương thích với nhiều thiết bị như van báo động, van một chiều, trụ cứu hỏa và hệ thống sprinkler
- Cần lựa chọn theo áp lực thiết kế: Người dùng có thể lựa chọn FNCX-0250 150psi hoặc FNCX-0250 232psi tùy theo yêu cầu kỹ thuật của từng công trình

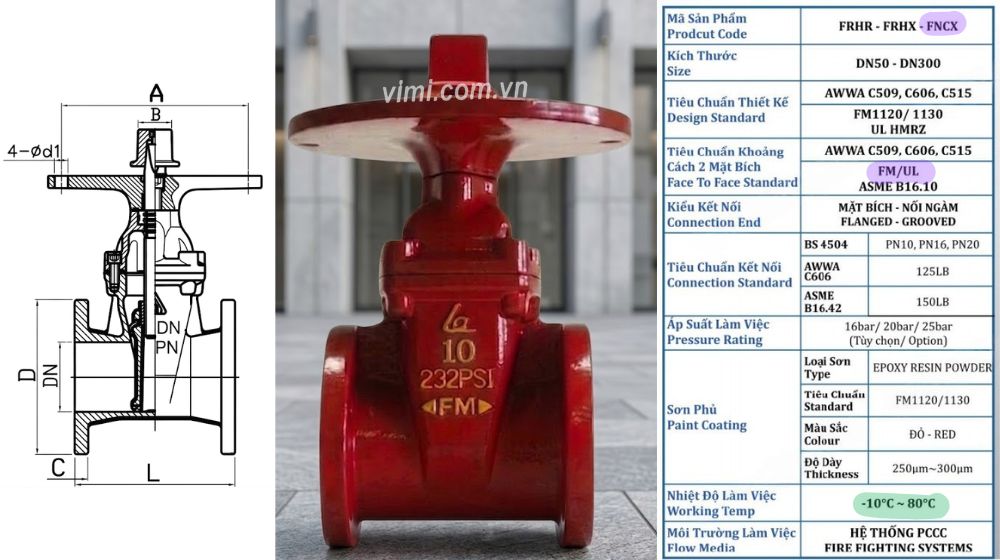

2. Những điểm cần lưu ý trước khi chọn FNCX-0250 150psi
Trước khi quyết định sử dụng FNCX-0250 150psi, người dùng nên kiểm tra một số thông tin quan trọng để đảm bảo sản phẩm phù hợp với hệ thống đang thiết kế hoặc thi công
Những điểm cần lưu ý của van cổng gang model Shinyi FNCX-0250-A1 gồm:
- Xác định đúng kích thước DN250
- Lựa chọn đúng phiên bản áp lực
- Kiểm tra tiêu chuẩn kết nối
- Xem xét môi trường làm việc
- Kiểm tra chứng nhận chất lượng
- Đối chiếu mã sản phẩm với catalogue

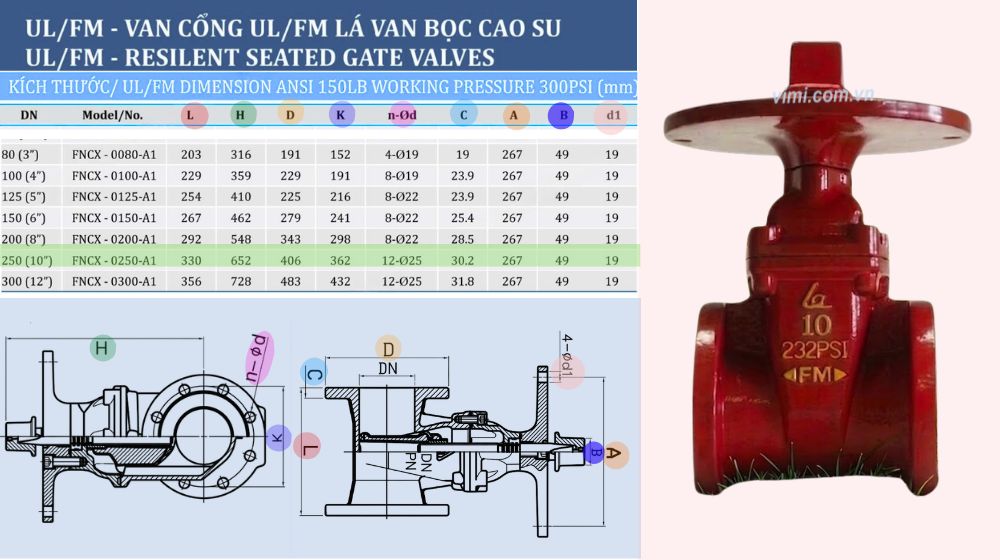

3. Kích thước lắp đặt của Shinyi FNCX-0250-A1
Các kích thước cơ bản của van cổng mặt bích mã Shinyi FNCX-0250-A1 bao gồm:
- Kích thước danh nghĩa (DN): DN250 ~ 10 inch
- Chiều dài thân van (L): 330 mm
- Chiều cao tổng thể (H): 652 mm
- Đường kính ngoài mặt bích (D): 406 mm
- Đường kính vòng tâm bulông (K/PCD): 362 mm
- Số lượng và đường kính lỗ bulông (n-Ød): 12 lỗ × Ø25 mm
- Độ dày mặt bích (C): 30.2 mm
- Kích thước nắp chụp: A = 267 mm, B = 49 mm, d1 = 19 mm
4. Vị trí lắp đặt của Shinyi FNCX-0250-A1
Hiệu quả làm việc của van cổng ty chìm UL FM Shinyi model FNCX-0250 150psi không chỉ phụ thuộc vào chất lượng sản phẩm mà còn chịu ảnh hưởng bởi vị trí lắp đặt trong hệ thống
Một số vị trí lắp đặt của Shinyi FNCX-0250-A1 phổ biến gồm:
- Đầu tuyến ống chính của hệ thống PCCC: Giúp kiểm soát nguồn cấp nước cho toàn bộ mạng lưới
- Đường ống cấp nước đến khu vực chữa cháy: Phù hợp với các tuyến ống DN250 có lưu lượng lớn trong nhà máy, kho xưởng hoặc trung tâm logistics
- Buồng van và hố van ngầm: Thiết kế ty chìm kết hợp nắp chụp giúp Shinyi FNCX-0250-A1 hoạt động hiệu quả tại những vị trí có không gian hạn chế.
- Khu vực gần trạm bơm chữa cháy: Hỗ trợ cô lập từng khu vực khi cần bảo trì hoặc xử lý sự cố mà không ảnh hưởng đến toàn bộ hệ thống
- Hệ thống vòng (Loop System): Cho phép điều tiết và phân chia lưu lượng nước giữa các nhánh đường ống, nâng cao tính linh hoạt trong vận hành
5. Checklist cần kiểm tra trước khi lắp đặt Shinyi FNCX-0250-A1
Để Shinyi FNCX-0250-A1 vận hành ổn định ngay từ khi đưa vào sử dụng, đơn vị thi công nên thực hiện kiểm tra tổng thể trước khi lắp đặt
Checkist cần kiểm tra ki lắp đặt van cổng Shinyi mã FNCX-0250 150psi gồm:
- Xác nhận đúng model Shinyi FNCX-0250-A1 theo hồ sơ thiết kế
- Kiểm tra đúng phiên bản FNCX-0250 150psi hoặc FNCX-0250 232psi
- Đối chiếu kích thước DN250 và tiêu chuẩn mặt bích ANSI 150LB
- Kiểm tra bề mặt mặt bích, đảm bảo không bị nứt, cong vênh hoặc va đập trong quá trình vận chuyển
- Chuẩn bị đầy đủ bulông, đai ốc, vòng đệm và gioăng đúng tiêu chuẩn
- Kiểm tra hướng dòng chảy và vị trí lắp đặt theo bản vẽ kỹ thuật
- Đảm bảo khu vực lắp đặt có đủ không gian để thao tác với khóa vận hành
- Sau khi hoàn thành lắp đặt, tiến hành thử kín và kiểm tra khả năng đóng mở của van trước khi đưa hệ thống vào hoạt động
