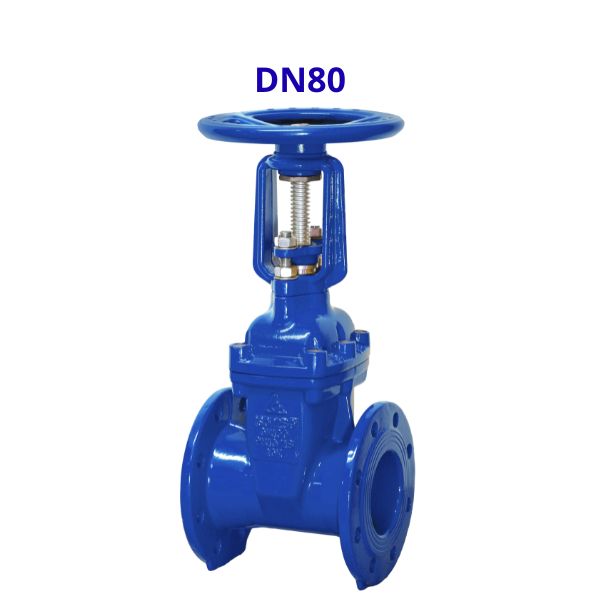

Shinyi GRHX DN80

Van cổng Shinyi GRHX-0080 sở hữu thiết kế ty nổi kết hợp kết nối mặt bích 8 lỗ, giúp việc lắp đặt và vận hành trên các tuyến ống DN80 trở nên thuận tiện hơn. Với kết cấu gang cầu bền chắc và lá van bọc EPDM, sản phẩm được sử dụng rộng rãi trong các hệ thống nước sạch và công trình hạ tầng kỹ thuật

1. Shinyi GRHX DN80 được lắp ở đâu

Shinyi GRHX DN80 là dòng van cổng ty nổi được sử dụng để đóng mở dòng chảy trong các hệ thống nước có kích thước đường ống trung bình. Với thiết kế lá van bọc cao su EPDM và cơ cấu vận hành bằng tay quay, model này phù hợp cho nhiều ứng dụng khác nhau trong thực tế. Một số vị trí thường lắp đặt GRHX-0080 gồm:

• Hệ thống phòng cháy chữa cháy (PCCC): Lắp đặt tại các cụm bơm, phòng máy, hoặc các đường ống dẫn nước chính của hệ thống chữa cháy bách hóa, chung cư, nhà xưởng
• Hệ thống cấp và xử lý nước: Trạm bơm nước sạch, nhà máy xử lý nước thải công nghiệp và dân dụng
• Hệ thống điều hòa không khí (HVAC): Các trục đường ống dẫn nước giải nhiệt, hệ thống Chiller của tòa nhà

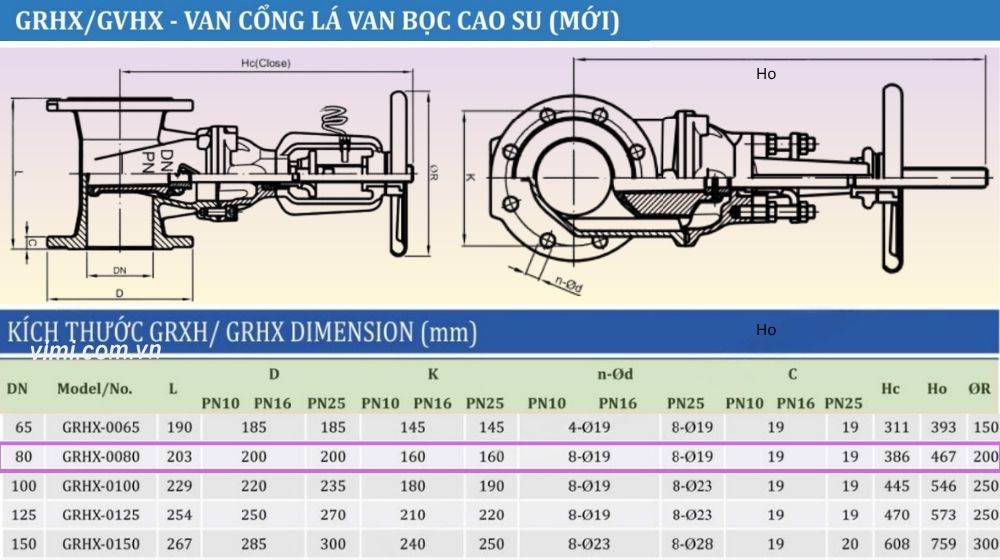

2. Các kích thước chính của GRHX-0080

Kích thước lắp đặt là thông tin cần được kiểm tra trước khi lựa chọn van cho hệ thống. Van cổng mặt bích model GRHX-0080 có các thông số kích thước cơ bản như sau:

• Kích thước danh nghĩa: DN80
• Chiều dài thân van (L): 203 mm
• Đường kính ngoài mặt bích: 200 mm
• Đường kính vòng tâm lỗ bulong: 160 mm
• Số lượng lỗ bulong: 8 lỗ.
• Đường kính lỗ bulong: Ø19 mm
• Chiều cao van khi đóng (Hc): 386 mm
• Chiều cao van khi mở hoàn toàn (Ho): 467 mm
• Đường kính tay quay vô lăng (ØR): 200 mm

3. Tiêu chuẩn mặt bích của GRHX-0080

Mặt bích kết nối của dòng van cổng gang bọc cao su ShinYi mã GRHX được đúc liền khối với thân van. Điểm cộng lớn của dòng sản phẩm này là thiết kế đa tiêu chuẩn, giúp tăng tính linh hoạt khi lắp đặt vào nhiều hệ thống ống khác nhau

Cụ thể, phần mặt bích của GRHX-0080 đáp ứng các tiêu chuẩn kỹ thuật sau:

• Đường kính ngoài mặt bích (D): 200 mm
• Đường kính tâm lỗ bu-lông (K): 160 mm
• Số lỗ và đường kính lỗ bu-lông (n-Ød): Sử dụng hệ thức 8 lỗ bu-lông, đường kính lỗ là Ø19 mm
• Độ dày vành bích (C): 19 mm

4. Điều kiện làm việc của Shinyi GRHX DN80

Để đảm bảo tuổi thọ tối đa cho sản phẩm, GRHX-0080 cần được vận hành trong môi trường và giới hạn vật lý cho phép từ nhà sản xuất. GRHX-0080 được thiết kế cho các hệ thống nước với các điều kiện làm việc như:

• Chất liệu cấu tạo: Thân và nắp van được đúc hoàn toàn bằng gang cầu cao cấp có khả năng chịu lực va đập và chống nứt vỡ tốt hơn nhiều so với gang xám thông thường
• Lá van giảm ma sát: Cốt lá van bằng gang bên trong và được bọc hoàn toàn bằng lớp cao su EPDM bên ngoài
• Áp suất làm việc tối đa: Tương thích các mức áp lực hệ thống PN10, PN16 hoặc PN25 (tương đương 10 bar, 16 bar hoặc 25 bar)
• Nhiệt độ môi trường chất lỏng: Giới hạn từ -10°C ~ 80°C
• Sơn bảo vệ: Cả mặt trong và mặt ngoài của van đều được phủ lớp sơn bột Epoxy Resin đạt chuẩn JIS K 5551, ngăn ngừa tình trạng oxy hóa hoặc rỉ sét từ môi trường độ ẩm cao

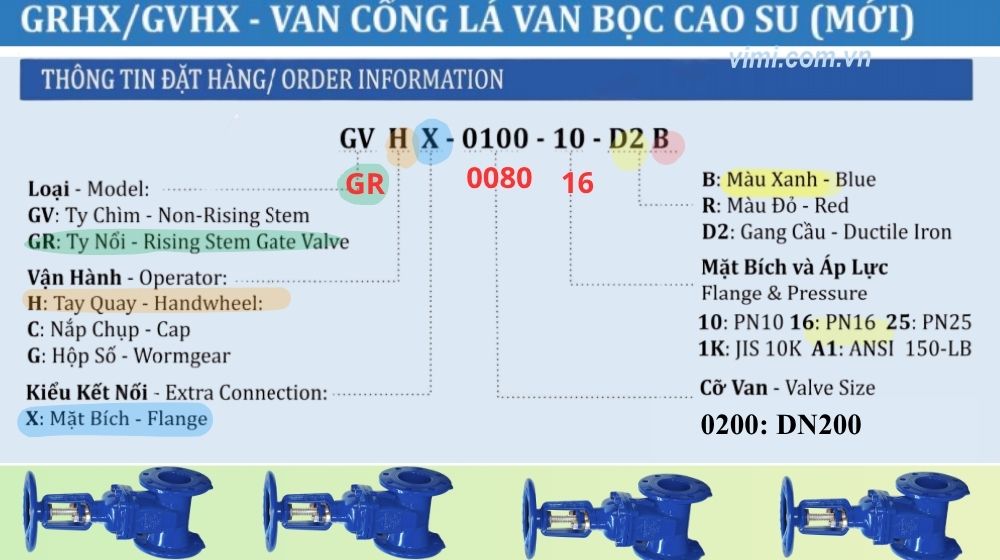

5. Cách đọc mã sản phẩm GRHX-0080

Đối với người mua hàng hoặc đơn vị vật tư, việc đọc đúng mã sản phẩm giúp hạn chế nhầm lẫn khi đặt hàng và lựa chọn đúng loại van. Ví dụ mã van cổng DN80 dòng GRHX đầy đủ khi đặt hàng là:

GRHX-0080-10-D2 B

Ý nghĩa của từng ký hiệu là:

• GRHX: Là dòng van cổng ty nổi Shinyi vận hành bằng tay quay
• 0080: Là mã kích thước, tương ứng với van DN80 sử dụng cho các tuyến ống DN80
• 10: thể hiện phiên bản áp lực PN10
• D2: Là ký hiệu nhận biết thân van được sản xuất từ gang cầu, vật liệu được sử dụng phổ biến trong ngành cấp nước
• B là ký hiệu màu sơn hoàn thiện bên ngoài sản phẩm. Đối với model này là màu xanh, thường dùng cho các hệ thống nước sạch
